NÁVOD NA OBSLUHU HWMS750 SAMSUNG

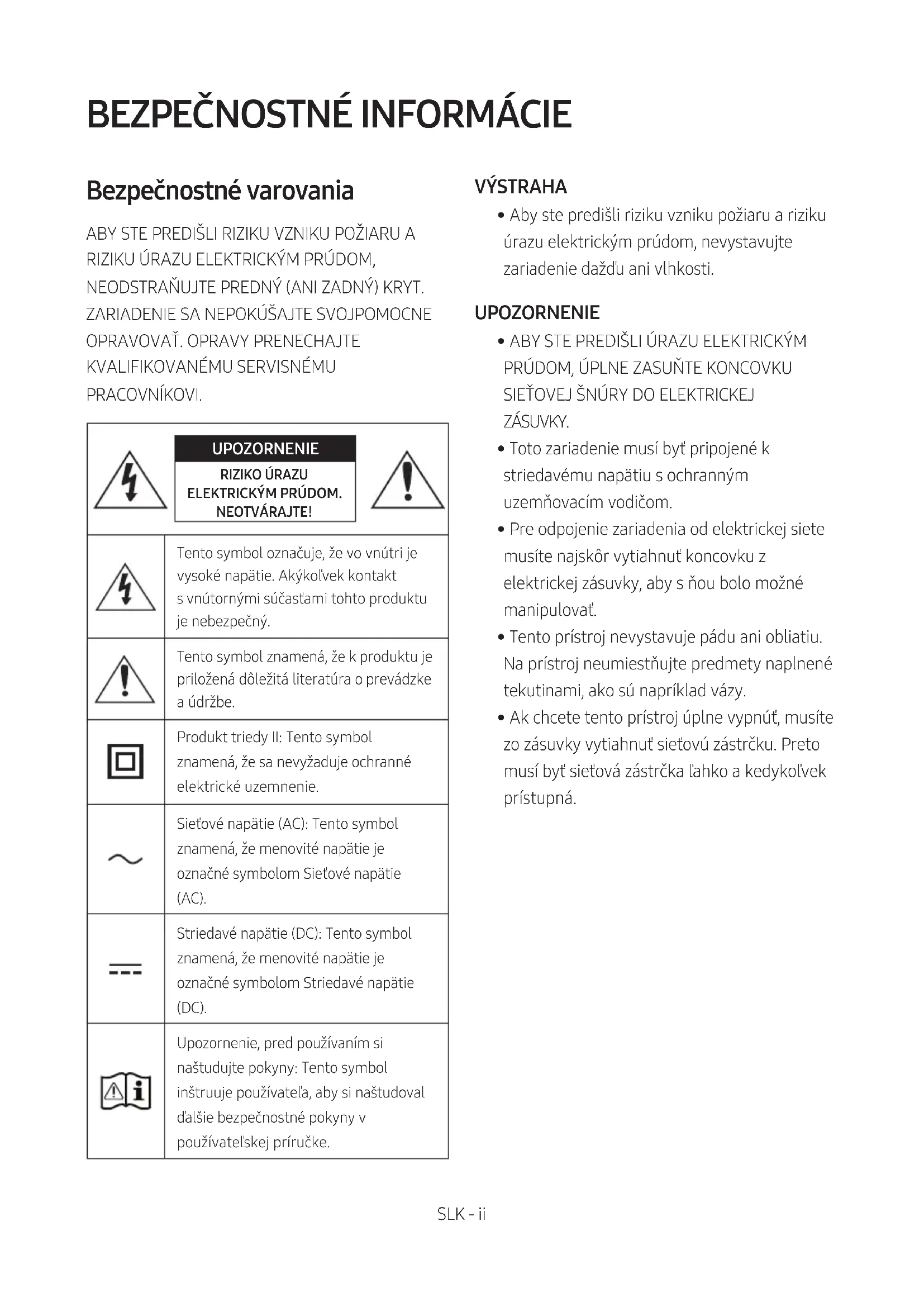

PRACOVNÍKOVI. UPOZORNENIE RIZIKO ÚRAZU ELEKTRICKÝM PRÚDOM. NEOTVÁRAJTE!Tento symbol označuje, že vo vnútri je vysoké napätie. Akýkoľvek kontakt svnútornými súčasťami tohto produktu je nebezpečný.Tento symbol znamená, že kproduktu je priložená dôležitá literatúra oprevádzke a údržbe.Produkt triedy II: Tento symbol znamená, že sa nevyžaduje ochranné elektrické uzemnenie.Sieťové napätie (AC): Tento symbol znamená, že menovité napätie je označné symbolom Sieťové napätie (AC).Striedavé napätie (DC): Tento symbol znamená, že menovité napätie je označné symbolom Striedavé napätie (DC).Upozornenie, pred používaním si naštudujte pokyny: Tento symbol inštruuje používateľa, aby si naštudoval ďalšie bezpečnostné pokyny v používateľskej príručke. VÝSTRAHA

• Toto zariadenie musí byť pripojené k striedavému napätiu s ochranným uzemňovacím vodičom.

• Pre odpojenie zariadenia od elektrickej siete musíte najskôr vytiahnuť koncovku z elektrickej zásuvky, aby s ňou bolo možné manipulovať.

• Tento prístroj nevystavuje pádu ani obliatiu. Na prístroj neumiestňujte predmety naplnené tekutinami, ako sú napríklad vázy.

• Ak chcete tento prístroj úplne vypnúť, musíte zo zásuvky vytiahnuť sieťovú zástrčku. Preto musí byť sieťová zástrčka ľahko a kedykoľvek prístupná.SLK - iii BEZPEČNOSTNÉ OPATRENIA

1. Ubezpečte sa, že napätie u vás doma

vyhovuje napätiu, ktoré je uvedené na identikačnom štítku na zadnej strane vášho produktu. Produkt nainštalujte horizontálne na vhodnú základňu (nábytok), s dostatočným priestorom pre ventiláciu 7 – 10 cm. Ubezpečte sa, že ventilačné otvory nie sú prikryté. Jednotku neumiestňujte na zosilňovače, ani na iné zariadenie, ktoré sa počas prevádzky zohreje. Táto jednotka je určená na nepretržité používanie. Ak chcete zariadenie úplne vypnúť, odpojte sieťovú zástrčku zo sieťovej zásuvky na stene. Odpojte zariadenie, ak ho po dlhší čas nebudete používať.

2. Počas búrky odpojte zástrčku od zásuvky.

Vrcholové napätie by kvôli bleskom mohlo poškodiť zariadenie.

3. Jednotku nevystavujte priamemu

slnečnému žiareniu ani iným zdrojom tepla. Mohlo by to spôsobiť prehriatie a poruchu zariadenia.

4. Produkt chráňte pred vlhkosťou (napr. vázy),

nadmerným teplom (napr. kozuby) a taktiež pred zariadeniami, ktoré produkujú silné magnetické alebo elektrické polia. Ak má jednotka poruchu, odpojte napájací kábel od zásuvky. Výrobok nie je určený na priemyselné použitie. Tento výrobok používajte iba na osobné účely. Ak výrobok alebo disk uskladňujete na miestach s nízkymi teplotami, môže sa vyskytnúť kondenzácia. Pri prenose jednotky cez zimu počkajte pred použitím približne 2 hodiny, kým jednotka nedosiahne izbovú teplotu.

Batéria používaná s týmto zariadením obsahuje chemikálie, ktoré sú škodlivé pre životné prostredie. Batérie nevyhadzujte s domácim odpadom. Batérie nelikvidujte v ohni. Batérie neskratujte, nerozoberajte alebo neprehrievajte. V prípade nesprávnej výmeny batérií hrozí riziko výbuchu. Vymeňte len za rovnaký alebo ekvivalentný typ.

Používateľská príručka má dve časti: túto základnú papierovú POUŽÍVATEĽSKÁ PRÍRUČKA a podrobnú ÚPLNÁ PRÍRUČKA, ktorú si môžete stiahnuť.

POUŽÍVATEĽSKÁ PRÍRUČKA

V tejto príručke nájdete bezpečnostné pokyny, informácie o inštalácii produktu, o jeho súčastiach, pripojeniach, ako aj špecikácie produktu.

Naskenovaním kódu QR získate prístup k úplnej príručke v online centre zákazníckej podpory spoločnosti Samsung. Ak si chcete príručku pozrieť v počítači alebo na mobilnom zariadení, stiahnite si príručku vo formáte dokumentu z webovej lokality. (http://www.samsung.com/support) Dizajn, špecikácie a obrazovka aplikácie sa môžu zmeniť bez predchádzajúceho upozornenia.SLK - iv OBSAH 01 Kontrola súčastí 2 Vloženie batérií pred použitím diaľkového ovládania (2 batérie AA) ------------------------- 2 02 Opis produktu 3 Predný panel/pravý bočný panel zariadenia Soundbar ------------------------- 3 Spodný panel zariadenia Soundbar ------------------------- 4 03 Pripojenie zariadenia Soundbar 5 Pripojenie elektrického napájania

Spôsob 2. Bezdrôtové pripojenie

05 Pripojenie externého zariadenia 13 Pripojenie pomocou optického alebo analógového zvukového kábla (AUX)

06 Pripojenie mobilného zariadenia 15 Spôsob 1. Pripojenie pomocou rozhrania Bluetooth

Spôsob 2. Pripojenie pomocou rozhrania Wi-Fi (bezdrôtová sieť)

18SLK - v 07 Pripojenie produktu značky Amazon 20 08 Ovládanie zariadenia Soundbar pomocou zariadenia Amazon 23 09 Používanie diaľkového ovládania 24 Spôsob používania diaľkového ovládania

Nastavenie hlasitosti zariadenia Soundbar pomocou diaľkového ovládania TV ------------------------- 27 Používanie skrytých tlačidiel

Špecikácie výstupu pre rôzne režimy zvukových efektov

10 Aktualizácia softvéru 29 11 Inštalácia nástenného držiaka 29 Upozornenia k inštalácii

Súčasti na montáž na stenu

Zostavenie držiaka kábla

12 Riešenie problémov 32 13 Licencie 33 14 Poznámka k licencii s otvoreným zdrojovým kódom 33 15 Dôležitá poznámka ohľadom servisu 34 16 Špecikácie a príručka 34 Technické údaje

• Súčasti na montáž zariadenia Soundbar na stenu nájdete na strane 29.

• Na strane 31 nájdete pokyny na používanie Držiak kábla.

• V prípade záujmu o zakúpenie dodatočných súčastí alebo voliteľných káblov sa obráťte na servisné stredisko spoločnosti Samsung alebo na stredisko starostlivosti o zákazníkov spoločnosti Samsung.

• Vzhľad príslušenstva sa môže mierne odlišovať od vyššie uvedených obrázkov. Vloženie batérií pred použitím diaľkového ovládania (2 batérie AA) Posúvajte kryt batérií smerom naznačeným šípkou, kým ho úplne nezložíte. Vložte 2 batérie AA (1,5 V) orientované so správnou polaritou. Zasuňte kryt batérií späť na miesto.SLK - 3

OPIS PRODUKTU Predný panel/pravý bočný panel zariadenia Soundbar

Pravá strana zariadenia Soundbar Umiestnite produkt tak, aby sa logo SAMSUNG nachádzalo navrchu.

Tlačidlo -/+ (Hlasitosť) Slúži na nastavenie hlasitosti.

Tlačidlo (Napájanie) Slúži na zapnutie a vypnutie napájania.SLK - 4

• Keď zapojíte sieťový kábel, tlačidlo napájania bude fungovať za 4 až 6 sekúnd.

• Keď zapnete napájanie tejto jednotky, bude predtým, ako začne produkovať zvuk, 4 až 5 sekundové omeškanie.

POWER OUT (For TV) Slúži na pripojenie napájacieho kábla televízora Samsung pripojeného k zariadeniu Soundbar a upevneného na stenu pomocou súpravy nástenného držiaka (WMN300SB – nie je súčasťou dodávky).

POWER IN Slúži na pripojenie sieťového napájacieho kábla zariadenia Soundbar.

DIGITAL AUDIO IN (OPTICAL) Slúži na pripojenie k digitálnemu (optickému) výstupu externého zariadenia.

WIRELESS Slúži na pripojenie bezdrôtového adaptéra, pomocou ktorého sa zariadenie Soundbar bezdrôtovo pripája k priestorovým reproduktorom a subwooferu. (Priestorové reproduktory, subwoofer a bezdrôtový adaptér sa predávajú samostatne.)

• Konektor WIRELESS nie je kompatibilný s rozhraním USB.

• Dostupnosť subwooferov sa líši v závislosti od oblasti. Overte si dostupnosť na lokalite http://www.samsung.com/support.SLK - 5

AUX IN Slúži na pripojenie k analógovému výstupu externého zariadenia. HDMI IN 1, HDMI IN 2Slúži na súčasný vstup digitálnych obrazových a zvukových signálov pomocou kábla HDMI. Slúži na pripojenie k výstupu HDMI externého zariadenia. HDMI OUT (TV-ARC)Slúži na pripojenie ku konektoru HDMI (ARC) na televízore. Wi-Fi SETUP / SPK ADD Slúži na pripojenie k bezdrôtovej sieti (Wi-Fi) prostredníctvom aplikácie Samsung Multiroom.

• Pri odpájaní napájacieho kábla zo zásuvky na stene potiahnite za zástrčku. Neťahajte za kábel.

• Nepripájajte túto jednotku ani iné súčasti k sieťovej zásuvke, kým nie sú vytvorené všetky pripojenia medzi súčasťami.

• Ďalšie informácie týkajúce požadovaného elektrického napájania a spotreby energie nájdete na štítku upevnenom na produkte. (Štítok : spodná časť hlavnej jednotky zariadenia Soundbar) HDMI IN 2HDMI IN 1HDMI OUT(TV-ARC)POWER INPOWER OUT(For TV)WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL) POWER IN Spodná časť hlavnej jednotky zariadenia SoundbarNapájací kábelPripojenie elektrického napájania

(OPTICAL) POWER OUT (For TV) Spodná časť hlavnej jednotky zariadenia Soundbar

• Konektor POWER OUT slúži na napájanie televízora Samsung upevneného na stenu pomocou súpravy nástenného držiaka (WMN300SB – nie je súčasťou dodávky).

• Konektor POWER OUT možno pripojiť len k televízorom Samsung, ktoré používajú napájací kábel s 2 kontaktmi a ich príkon je najviac 400 W. (Pri pripojení tohto konektora k zariadeniu s príkonom vyšším ako 400 W sa môže poškodiť zariadenie Soundbar alebo môže dôjsť k poruche.) Zoznam televízorov Samsung, ktoré sú kompatibilné so súpravou nástenného držiaka WMN300SB a konektorom POWER OUT, nájdete v používateľskej príručke k súprave nástenného držiaka WMN300SB. Príručku si môžete pozrieť online na lokalite http://www.samsung.com/support.SLK - 7

Zvuk z TV môžete počúvať pomocou zariadenia Soundbar prostredníctvom káblového alebo bezdrôtového pripojenia.

• Keď je zariadenie Soundbar pripojené k vybratým televízorom Samsung, zariadenie Soundbar možno ovládať pomocou diaľkového ovládania televízora. – Pri používaní optického kábla môžu túto funkciu podporovať televízory Samsung Smart TV z roku 2017, ktoré podporujú rozhranie Bluetooth. – Táto funkcia takisto umožňuje používať ponuku televízora na úpravu zvukového poľa a rôznych nastavení, ako aj hlasitosti a stlmenia zvuku. Spôsob 1. Pripojenie pomocou kábla Pokiaľ sú signály vysielania vo formáte zvuku Dolby Digital a na vašom televízore je pre „digitálny výstupný audio formát“ nastavená možnosť PCM, nastavenie sa odporúča zmeniť na formát Dolby Digital. Po zmene nastavenia si môžete vychutnať vyššiu kvalitu zvuku. (Ponuka sa môže líšiť v závislosti od výrobcu televízora.) Pripojenie pomocou optického kábla WIRELESS AUX IN DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTOptický kábelSpodná strana zariadenia Soundbar D.IN

2. Stlačte tlačidlo (Zdroj) na pravom bočnom paneli alebo na diaľkovom ovládaní a potom

vyberte režim „D.IN“.Auto Power LinkFunkcia Auto Power Link automaticky zapne zariadenie Soundbar pri zapnutí TV.1. Pomocou digitálneho optického kábla pripojte zariadenie Soundbar a TV.

2. Stlačte tlačidlo (Zdroj) na pravom bočnom paneli alebo na diaľkovom ovládaní a potom

vyberte položku „D.IN“.SLK - 8

3. Stlačením tlačidla Vľavo na diaľkovom ovládaní na 5 sekúnd zapnete alebo

• V závislosti od pripojeného zariadenia nemusí funkcia Auto Power Link pracovať.

• Táto funkcia je dostupná len v režime „D.IN“. Pripojenie TV pomocou kábla HDMI HDMI IN 1 HDMI OUT (TV-ARC) HDMI IN (ARC) Kábel HDMI (nie je súčasťou dodávky)Spodná strana zariadenia Soundbar Pripojte k portu HDMI IN (ARC) na televízore.Pripojte k portu HDMI OUT (TV-ARC) na hlavnej jednotke zariadenia Soundbar.Pravá strana zariadenia Soundbar

1. Keď je zapnuté zariadenie Soundbar a TV, pripojte kábel HDMI (nie je súčasťou dodávky) podľa

znázornenia na obrázku.

2. Na displeji hlavnej jednotky zariadenia Soundbar sa zobrazí položka „TV ARC“ a zariadenie

Soundbar bude prehrávať zvuk TV.

• Ak nie je počuť zvuk TV, stlačením tlačidla (Zdroj) na diaľkovom ovládaní alebo na pravej strane zariadenia Soundbar nastavte režim „D.IN“. Na obrazovke sa postupne zobrazia položky „D.IN“ a „TV ARC“ a bude sa prehrávať zvuk TV.

• Ak sa na displeji hlavnej jednotky zariadenia Soundbar nezobrazí položka „TV ARC“, skontrolujte, či je kábel pripojený ku správnemu portu.

• Pomocou tlačidiel hlasitosti na diaľkovom ovládaní TV môžete zmeniť hlasitosť zariadenia Soundbar.SLK - 9 POZNÁMKY

• HDMI je rozhranie, ktoré umožňuje digitálny prenos obrazových a zvukových údajov pomocou jedného konektora.

• Ak sa na televízore nachádza port ARC, pripojte kábel HDMI k portu HDMI IN (ARC).

• Ak je to možné, odporúčame používať kábel HDMI bez jadra. V prípade použitia kábla HDMI s jadrom použite kábel s priemerom menším ako 14 mm.

• Funkcia Anynet+ musí byť zapnutá.

• Táto funkcia nie je k dispozícii, ak kábel HDMI nepodporuje funkciu ARC. Spôsob 2. Bezdrôtové pripojenie Pripojenie TV pomocou rozhrania Bluetooth Ak je TV pripojený pomocou rozhrania Bluetooth, môžete počúvať stereofónny zvuk bez starostí s káblami.

• Naraz možno pripojiť len jeden TV. Prvé pripojenie

1. Stlačte tlačidlo (Zdroj) na pravom bočnom paneli alebo na diaľkovom ovládaní a potom

vyberte položku „BT“.

2. Zmeňte položku „BT“ na položku „BT PAIRING“.

• Ak sa zobrazí položka „BT READY“, stlačte a podržte tlačidlo (Zdroj) na pravom bočnom paneli zariadenia Soundbar alebo na diaľkovom ovládaní na viac ako 5 sekúnd, čím sa zobrazí položka „BT PAIRING“.

• V režime „BT PAIRING“ bude blikať modrý indikátor LED na pravom okraji zariadenia Soundbar.

3. Vyberte režim Bluetooth na TV. (Ďalšie informácie nájdete v príručke k TV.)

4. Vyberte položku „[AV] Samsung Soundbar MSxxx“ zo zoznamu na obrazovke TV.

Dostupné zariadenie Soundbar je v zozname zariadení Bluetooth na TV označené textom „Need Pairing“ alebo „Paired“. Na pripojenie k zariadeniu Soundbar vyberte túto správu a vytvorte pripojenie.

• Keď je TV pripojený, na prednom displeji zariadenia Soundbar sa zobrazí text [Názov TV] → „BT“.

5. Zvuk TV teraz môžete počúvať zo zariadenia Soundbar.SLK - 10

• V režime „BT“ stlačte a podržte tlačidlo (Zdroj) na pravom bočnom paneli zariadenia Soundbar alebo na diaľkovom ovládaní na viac ako 5 sekúnd, čím prejdete do režimu „BT PAIRING“. Potom vyberte položku „[AV] Samsung Soundbar MSxxx“ zo zoznamu vyhľadávania na obrazovke TV. Čo znamenajú stavy BT READY a BT PAIRING?

• BT READY : V tomto režime môžete vyhľadať v minulosti pripojené televízory alebo sa pripojiť k zariadeniu Soundbar z mobilného zariadenia, ktoré bolo pripojené v minulosti.

• BT PAIRING : V tomto režime sa môžete pripojiť k novému zariadeniu. (V režime „BT“ stlačte a podržte tlačidlo (Zdroj) na pravej strane zariadenia Soundbar alebo na diaľkovom ovládaní na viac ako 5 sekúnd.) POZNÁMKY

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenosť medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m.

• Zariadenie Soundbar sa po 5 minútach v stave pripravenosti automaticky vypne.

• Za týchto okolností sa môže stať, že zariadenie Soundbar správne neuskutoční vyhľadávanie alebo nevytvorí pripojenie pomocou rozhrania Bluetooth: – ak sa v okolí zariadenia Soundbar vyskytuje silné elektrické pole, – ak sú so zariadením Soundbar naraz spárované viaceré zariadenia Bluetooth, – ak je zariadenie Bluetooth vypnuté, nenachádza sa na požadovanom mieste alebo má poruchu.

• Elektronické zariadenia môžu spôsobovať rádiové rušenie. V blízkosti hlavnej jednotky zariadenia Soundbar sa nesmú nachádzať zariadenia, ktoré vytvárajú elektromagnetické vlny – napríklad mikrovlné rúry, zariadenia bezdrôtovej siete LAN atď. Odpojenie zariadenia Soundbar od TV Stlačte tlačidlo (Zdroj) na pravom bočnom paneli alebo na diaľkovom ovládaní a nastavte iný režim ako „BT“.

• Odpojenie trvá určitý čas, pretože TV musí prijať odpoveď zo zariadenia Soundbar. (Požadovaný čas sa môže líšiť v závislosti od modelu TV.)

• Ak chcete medzi zariadením Soundbar a TV zrušiť automatické pripojenie cez Bluetooth, na diaľkovom ovládači stlačte tlačidlo

1. Uistite sa, že váš televízor Samsung Smart TV bol uvedený na trh neskôr ako v roku 2014. Táto

funkcia je kompatibilná len s televízormi Samsung Smart TV uvedenými na trh neskôr ako v roku

1. Stlačením tlačidla (Zdroj) na pravej strane zariadenia Soundbar alebo na diaľkovom ovládaní

vyberte režim „WIFI“.

• Pri používaní vybratých televízorov Samsung (televízory Samsung Smart TV z roku 2016 alebo 2017, ktoré podporujú rozhranie Bluetooth) – Ak vyberiete režim „WIFI“, keď je televízor zapnutý, na obrazovke televízora sa zobrazí kontextové okno s pokynmi na automatické pripojenie zariadenia Soundbar k bezdrôtovému smerovaču (Wi-Fi). Pozrite si pokyny v kontextovom okne na televízore. WIFI

2. Pripojte svoje mobilné zariadenie (smartfón, tablet atď.) k sieti Wi-Fi, ku ktorej je pripojený

4. Podľa pokynov na obrazovke aplikácie na mobilnom zariadení pripojte zariadenie Soundbar k sieti

Wi-Fi.SLK - 12 Krok 2: Kongurácia nastavení na televízore

• Ak sa televízor odpojí od bezdrôtovej siete po prepnutí vstupného zdroja na zariadenie Soundbar, pomocou ponuky televízora opäť pripojte televízor k sieti. Pre TV uvedené na trh v roku 2017

2. Cez zariadenie Soundbar bude znieť zvukový výstup televízora.

Pre TV uvedené na trh v roku 2016

2. Cez zariadenie Soundbar bude znieť zvukový výstup televízora.

Pre TV uvedené na trh v roku 2015

2. Cez zariadenie Soundbar bude znieť zvukový výstup televízora.

Pre TV uvedené na trh v roku 2014

[AV] Samsung Soundbar MS750NepoužívaťUpraviť

Výstup TV zvuku Multiroom LinkReproduktor TV• Typ inštalácie TV StojanTV SoundConnect• Zoznam zvukových zariadení Samsung• Pridať nové zariadenie Zap. Multiroom Link• NastaveniaSoundbar+SurroundSlúchadlá Bluetooth• Zoznam Slúchadlá Bluetooth

4. Cez zariadenie Soundbar bude znieť zvukový výstup televízora.

• Televízor a zariadenie Soundbar musia byť pripojené k rovnakej bezdrôtovej sieti (Wi-Fi).

• Ak váš bezdrôtový smerovač (Wi-Fi) používa kanál DFS, nebude možné vytvoriť pripojenie Wi-Fi medzi televízorom a zariadením Soundbar. Obráťte sa na poskytovateľa internetového pripojenia, ktorý vám poskytne podrobnejšie informácie.

Externé zariadenie môžete pripojiť pomocou káblovej alebo bezdrôtovej siete, aby bolo možné prehrávať zvuk externého zariadenia prostredníctvom zariadenia Soundbar. Pripojenie pomocou optického alebo analógového zvukového kábla (AUX) WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL)OPTICAL OUT- AUDIO - R L Optický kábelZvukový kábel (AUX) (nie je súčasťou dodávky)Spodná strana zariadenia SoundbarPrehrávač BD/DVD/Externý prijímač/ Herná konzolaPravá strana zariadenia Soundbar ALEBO Optický kábel X Pomocou digitálneho optického kábla pripojte konektor DIGITAL AUDIO IN (OPTICAL) na hlavnej jednotke ku konektoru OPTICAL OUT zdrojového zariadenia. Y Vyberte režim „D.IN“ stlačením tlačidla (Zdroj) na pravom bočnom paneli alebo na diaľkovom ovládaní. ALEBO Zvukový kábel (AUX) X Pomocou zvukového kábla pripojte konektor AUX IN (zvuk) na hlavnej jednotke ku konektoru AUDIO OUT na zvukovom zariadení. Y Vyberte režim „AUX“ stlačením tlačidla (Zdroj) na pravom bočnom paneli alebo na diaľkovom ovládaní.SLK - 14 Pripojenie pomocou kábla HDMI HDMI IN 1HDMI IN 2HDMI OUT(TV-ARC) HDMI OUT HDMI IN (ARC) Kábel HDMI (nie je súčasťou dodávky)ALEBOALEBOKábel HDMI (nie je súčasťou dodávky)Spodná strana zariadenia Soundbar

1. Pomocou kábla HDMI (nie je súčasťou dodávky) pripojte konektor HDMI IN 1 alebo HDMI IN 2 na

zadnej strane produktu ku konektoru HDMI OUT na vašom digitálnom zariadení.

2. Pomocou kábla HDMI (nie je súčasťou dodávky) pripojte konektor HDMI OUT (TV-ARC) na zadnej

strane produktu ku konektoru HDMI IN na TV.

3. Stlačte tlačidlo (Zdroj) na pravom bočnom paneli alebo na diaľkovom ovládaní a potom vyberte

položku „HDMI 1“ alebo „HDMI 2“.

4. Nastavený režim HDMI sa zobrazí na paneli displeja zariadenia Soundbar a bude sa prehrávať zvuk.SLK - 15

06 PRIPOJENIE MOBILNÉHO ZARIADENIA

Spôsob 1. Pripojenie pomocou rozhrania Bluetooth Ak je mobilné zariadenie pripojené pomocou rozhrania Bluetooth, môžete počúvať stereofónny zvuk bez starostí s káblami.

• Súčasne nemožno pripojiť viac než jedno zariadenie Bluetooth. Zariadenie Bluetooth Prvé pripojenie

1. Stlačte tlačidlo (Zdroj) na pravom bočnom paneli alebo na diaľkovom ovládaní a potom

vyberte položku „BT“.

2. Zmeňte položku „BT“ na položku „BT PAIRING“.

• Ak sa zobrazí položka „BT READY“, stlačte a podržte tlačidlo (Zdroj) na pravom bočnom paneli zariadenia Soundbar alebo na diaľkovom ovládaní na viac ako 5 sekúnd, čím sa zobrazí položka „BT PAIRING“.

4. Prostredníctvom zariadenia Soundbar prehrajte hudobné súbory zo zariadenia pripojeného

• V režime „BT“ stlačte a podržte tlačidlo (Zdroj) na pravom bočnom paneli zariadenia Soundbar alebo na diaľkovom ovládaní na viac ako 5 sekúnd, čím prejdete do režimu „BT PAIRING“. Potom vyberte položku „[AV] Samsung Soundbar MSxxx“ zo zoznamu vyhľadaných zariadení Bluetooth.SLK - 16 Čo znamenajú stavy BT READY a BT PAIRING?

• BT READY : V tomto režime môžete vyhľadať v minulosti pripojené televízory alebo sa pripojiť k zariadeniu Soundbar z mobilného zariadenia, ktoré bolo pripojené v minulosti.

• BT PAIRING : V tomto režime sa môžete pripojiť k novému zariadeniu. (V režime „BT“ stlačte a podržte tlačidlo (Zdroj) na pravej strane zariadenia Soundbar alebo na diaľkovom ovládaní na viac ako 5 sekúnd.) POZNÁMKY

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenosť medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m.

• Zariadenie Soundbar sa po 5 minútach v stave pripravenosti automaticky vypne.

• Za týchto okolností sa môže stať, že zariadenie Soundbar správne neuskutoční vyhľadávanie alebo nevytvorí pripojenie pomocou rozhrania Bluetooth: – ak sa v okolí zariadenia Soundbar vyskytuje silné elektrické pole. – ak sú so zariadením Soundbar naraz spárované viaceré zariadenia Bluetooth. – ak je zariadenie Bluetooth vypnuté, nenachádza sa na požadovanom mieste alebo má poruchu.

• Elektronické zariadenia môžu spôsobovať rádiové rušenie. V blízkosti hlavnej jednotky zariadenia Soundbar sa nesmú nachádzať zariadenia, ktoré vytvárajú elektromagnetické vlny – napríklad mikrovlné rúry, zariadenia bezdrôtovej siete LAN atď.

• Zariadenie Soundbar podporuje údaje SBC (44,1 kHz, 48 kHz).

• Pripájajte len k zariadeniu s rozhraním Bluetooth, ktoré podporuje funkciu A2DP (AV).

• Produkt Soundbar nemôžete pripájať k zariadeniu s rozhraním Bluetooth, ktoré podporuje len funkciu HF (Hands Free).

• Po spárovaní zariadenia Soundbar so zariadením Bluetooth zvolením položky „[AV] Samsung Soundbar MSxxx“ v zozname vyhľadaných zariadení automaticky prepnete zariadenie Soundbar do režimu „BT“. – Dostupné len v prípade, keď je zariadenie Soundbar uvedené v zozname spárovaných zariadení zariadenia Bluetooth (zariadenie Bluetooth a zariadenie Soundbar sa museli v minulosti aspoň raz spárovať).

• Zariadenie Soundbar sa objaví v zozname vyhľadaných zariadení v zariadení Bluetooth výlučne v prípade, ak sa na zariadení Soundbar zobrazuje hlásenie „BT READY“.

• Počas používania funkcie Bluetooth nemožno zariadenie Soundbar spárovať s iným zariadením Bluetooth.SLK - 17 Odpojenie zariadenia Bluetooth od zariadenia Soundbar Zariadenie s rozhraním Bluetooth môžete odpojiť od zariadenia Soundbar. Pokyny si pozrite v návode na obsluhu zariadenia s rozhraním Bluetooth.

• Odpojenie trvá určitý čas, pretože zariadenie Bluetooth musí prijať odpoveď zo zariadenia Soundbar. (Čas odpojenia sa môže líšiť v závislosti od zariadenia Bluetooth)

• Keď sa zariadenie Soundbar odpojí od zariadenia Bluetooth, na prednom displeji zariadenia Soundbar sa zobrazí text „BT DISCONNECTED“. POZNÁMKY

• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenosť medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m.

• Zariadenie Soundbar sa automaticky vypne po 5 minútach v pohotovostnom stave. Viac o rozhraní Bluetooth Bluetooth je technológia, ktoré umožňuje zariadeniam kompatibilným s rozhraním Bluetooth ľahké vzájomné prepájanie pomocou krátkeho bezdrôtového spojenia.

• Zariadenie s rozhraním Bluetooth môže spôsobovať šum alebo poruchy, v závislosti od použitia, keď: – Časť tela je v kontakte s prijímacím/vysielacím systémom zariadenia s rozhraním Bluetooth alebo zariadenia Soundbar. – Je vystavené elektrickým výkyvom z prekážok spôsobeným stenou, rohom alebo predelením miestnosti. – Je vystavené elektrickému rušeniu zariadeniami s rovnakým frekvenčným pásmom, vrátane medicínskych zariadení, mikrovlných rúr alebo bezdrôtových sietí LAN.

• Spárujte zariadenie Soundbar so zariadením s rozhraním Bluetooth, pričom zachovajte malú vzdialenosť.

• Čím je vzdialenosť medzi zariadením Soundbar a zariadením s rozhraním Bluetooth väčšia, tým je kvalita horšia. Ak vzdialenosť presiahne prevádzkový dosah rozhrania Bluetooth, spojenie sa stratí.

• V miestach so slabou citlivosťou príjmu nemusí spojenie rozhraním Bluetooth pracovať správne.

• Pripojenie Bluetooth funguje len v blízkosti prijímača. Spojenie sa automaticky preruší, ak je vzdialenosť mimo tento dosah. Dokonca aj v tomto dosahu môžu kvalitu zvuku znížiť prekážky, akými sú napríklad steny alebo dvere.

• Toto bezdrôtové zariadenie môže počas svojej prevádzky spôsobovať elektrické rušenie.SLK - 18 Spôsob 2. Pripojenie pomocou rozhrania Wi-Fi (bezdrôtová sieť)

• Pripojením jedného zariadenia Soundbar k sieti Wi-Fi získate prístup k rozličným službám na prenos hudby a internetovým rádiám. Pripojením viacerých zariadení Soundbar k sieti Wi-Fi môžete používať režim zoskupeného prehrávania alebo stereofónneho zvuku.

• Na pripojenie zariadenia Soundbar k mobilnému zariadeniu prostredníctvom bezdrôtovej siete (Wi-Fi) sa vyžaduje aplikácia Samsung Multiroom. Mobilné zariadenie Prvé pripojenie

1. Stlačením tlačidla (Zdroj) na pravej strane zariadenia Soundbar alebo na diaľkovom ovládaní

vyberte režim „WIFI“. WIFI

2. Na vašom mobilnom zariadení (napríklad na smartfóne alebo tablete) nainštalujte a spustite

aplikáciu Samsung Multiroom. iOS Android Aplikácia Samsung Multiroom

3. Podľa pokynov na obrazovke aplikácie na mobilnom zariadení pripojte zariadenie Soundbar k sieti

Wi-Fi.SLK - 19 Nainštalovanie ďalšieho zariadenia Soundbar, keď sa už používajú bezdrôtové reproduktory Samsung

1. Na obrazovke Domov aplikácie Samsung Multiroom vyberte položku Nastavenia ( ) v hornej

časti a potom vyberte položku „Add Speaker“.

2. Ak chcete pripojiť zariadenie Soundbar k 2 bezdrôtovým reproduktorom Samsung a

nakongurovať systém s priestorovým zvukom, postupujte podľa krokov uvedených nižšie. (Systém s priestorovým zvukom nemožno nakongurovať pomocou jedného zvukového zariadenia a jedného zariadenia Soundbar.) X Dotykom položky prejdite do zoznamu všetkých reproduktorov. Y Dotknite sa položky napravo od názvu modelu zariadenia Soundbar. Z Dotknite sa položky Surround Setup. Potiahnite reproduktor na požadované miesto a potom vyberte položku Done. [ Priestorové pripojenie je dokončené. Soundbar POZNÁMKA

• Ak chcete pripojiť dodatočnú súpravu SWA-9000S (nie je súčasťou dodávky), odpojením bezdrôtových reproduktorov Samsung od zariadenia Soundbar vypnite systém s priestorovým zvukom. (Ak sa priestorové reproduktory pripoja bez toho, aby sa odpojila súprava SWA-9000S, zvuk sa prehráva prostredníctvom bezdrôtového reproduktora Samsung aj priestorového reproduktora.)SLK - 20

07 PRIPOJENIE PRODUKTU ZNAČKY AMAZON

Pripojenie a použitie pomocou produktu značky Amazon (Amazon Echo) Ovládajte pomocou výrobku Amazon Echo svoje reproduktory a vychutnajte si hudobné služby, ktoré Amazon Echo poskytuje.

1. Do vášho mobilného zariadenia si nainštalujte aplikáciu SmartThings.

Aplikácia SmartThings iOS Android

2. Na registráciu (pridanie) vášho zariadenia Soundbar v aplikácii aplikáciu spustite a riaďte sa

pokynmi na obrazovke.

• U niektorých mobilných zariadení automaticky otvárané okno nemusí byť k dispozícii. V takom prípade v ponuke aplikácie zvoľte a dokončite akciu „Add device“. Vaše zariadenie Soundbar je teraz pridané do aplikácie. Spustite aplikáciu Pridajte reproduktory Automaticky otvárané oknoSLK - 21

3. V aplikácii SmartThings zmeňte názov vášho zariadenia Soundbar na taký, ktorý vaše zariadenie

značky Amazon dokáže rozpoznať. (Príklad: Samsung, Soundbar, obývačka, obývacia izba, Spálňa, Kancelária atď.) UPOZORNENIE

• Zariadenia značky Amazon nemusia vedieť rozpoznať názvy obsahujúce prvky, ako sú napr. špeciálne znaky. UložteVyberte položku Edit Vyberte reproduktory Zmeňte názov

4. V aplikácii Alexa vyhľadajte v Skills možnosť „Samsung Wireless Audio“ a zvoľte možnosť

• Ak ste už nastavili položku Skills, tento krok vynechajte. Vyberte položku Skills Vyhľadajte Povoľte Aplikácia Amazon AlexaSLK - 22

1. Používajte hlasové príkazy a vychutnajte si hudbu dostupnú na vašom zariadení značky Amazon.

• Používanie služby Amazon Echo prostredníctvom reproduktorov je obmedzené iba na hudbu. Ďalšie služby Amazon Echo, ako sú správy a informácie o počasí, sú k dispozícii prostredníctvom výrobku Amazon Echo.

• Táto funkcia nemusí byť v niektorých krajinách k dispozícii.

• Túto službu poskytuje spoločnosť Amazon a jej poskytovanie môže kedykoľvek ukončiť. Spoločnosť Samsung nenesie zodpovednosť za dostupnosť služby. Na ovládanie reproduktorov používajte hlasové príkazy. Aktivátor + Príkaz + Názov reproduktora Použite Názov reproduktora, ktorý ste použili pri pridaní reproduktora k aplikácii Alexa. Akcia Hlasový príkaz Vyhľadanie zvukového zariadenia pridaného k účtu SmartThings pripojeného k účtu Amazon Alexa „Alexa, Zistiť zariadenia“

• Používajte hlasové príkazy pre reproduktory s názvom „Obývačka“ Akcia Hlasový príkaz Nastavenie hlasitosti na úroveň 5 „Alexa, pre obývačku nastav hlasitosť na úroveň 5“ Zvýšenie hlasitosti „Alexa, pre obývačku zvýš hlasitosť“ Stlmenie zvuku „Alexa, pre obývačku stlm hlasitosť“ Spustenie rozhlasovej stanice s názvom KISS FM „Alexa, pre obývačku spusti stanicu Kiss FM“ Spustenie ďalšej skladby „Alexa, pre obývačku spusti ďalšiu skladbu“ Zastavenie prehrávania „Alexa, pre obývačku zastav prehrávanie“ Zapnutie zvuku „Alexa, pre obývačku zapni zvuk“ Vypnutie zvuku „Alexa, pre obývačku vypni zvuk“SLK - 24 09 POUŽÍVANIE DIAĽKOVÉHO OVLÁDANIA Spôsob používania diaľkového ovládania SurroundVOL BASSSOUNDBARSOUND MODE SMART MODE

Ovládanie zvuku Surround VOL WOOFER SOUND MODE Bluetooth POWER Môžete vybrať možnosť TREBLE, SYNC, FRONT TOP, REAR LEVEL alebo REAR SPEAKER ON/OFF.

• Ak chcete upraviť hlasitosť položky TREBLE alebo FRONT TOP , vyberte ovládací prvok zvuku TREBLE alebo FRONT TOP

pomocou tlačidiel Hore/Dole upravte hlasitosť v rozsahu –6 až +6.

• Ak chcete nastaviť zvuk v jednotlivých frekvenčných pásmach, Stlačte a 5 sekúnd podržte tlačidlo (Ovládanie zvuku) pre každé frekvenčné pásmo. Na výber sú možnosti 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz (Vľavo/Vpravo), pričom každú z nich možno nastaviť v rozsahu –6 až +6 (Nahor/Nadol).

• Ak nie je zosynchronizovaný obraz a zvuk medzi televízorom a zariadením Soundbar, vyberte možnosť SYNC v ovládacích prvkoch zvuku a pomocou tlačidiel Hore/Dole nastavte oneskorenie zvuku v rozsahu 0 až 300 milisekúnd.

• Ak sú pripojené priestorové reproduktory (nie sú súčasťou dodávky), vyberte položku REAR LEVEL a pomocou tlačidiel Hore/Dole upravte hlasitosť v rozsahu –6 až +6. Funkciu REAR SPEAKER možno nastaviť na možnosť ON/OFF pomocou tlačidiel Hore/ Dole.

• Možnosť SYNC je podporovaná len pri niektorých funkciách.SLK - 25

Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER Funkcia priestorového zvuku dodáva zvuku hĺbku a vytvára dojem priestoru. Každým stlačením tohto tlačidla prepnete medzi ON a OFF.

• ON : Prehrávanie zvuku prostredníctvom všetkých reproduktorov.

• OFF : Zvuk pôvodného zvukového kanála budete počuť z viacerých reproduktorov.

SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER Požadovaný zvukový efekt môžete zvoliť výberom položky STANDARD, MUSIC, CLEAR VOICE, SPORTS alebo MOVIE. Ak chcete počúvať pôvodný zvuk, vyberte režim „STANDARD“.

• DRC (Dynamic Range Control) Umožňuje uplatniť ovládanie dynamického rozsahu stôp s technológiou Dolby Digital. Ak v pohotovostnom režime stlačíte a podržíte tlačidlo SOUND MODE, funkcia DRC (Dynamic Range Control) sa zapne alebo vypne. Pri zapnutej funkcii DRC sa zníži úroveň hlasných zvukov. (Zvuk môže byť skreslený.)

• Funkcia Auto Power Down Jednotka sa automaticky vypne v týchto situáciách. – Režim D.IN / WIFI / BT : Ak počas 5 minút nie je prítomný zvukový signál. – Režim HDMI 1 alebo HDMI 2 : Ak počas 15 minút nie je prítomný zvukový signál. – Režim AUX : – Ak je počas 5 minút odpojený zvukový kábel (AUX). – Ak je pripojený zvukový kábel (AUX) a počas 8 hodín nedôjde k stlačeniu žiadneho tlačidla. (Funkciu Auto Power Down je možné vypnúť len v danom prípade.) – Ak chcete vypnúť funkciu Auto Power Down v režime „AUX“, stlačte a na 5 sekúnd podržte tlačidlo p. Na displeji sa zobrazí položka „ON-AUTO POWER DOWN“/„OFF-AUTO POWER DOWN“.

Prehrávanie/ Pozastavenie (BT/Wi-Fi) Surround VOL WOOFER SOUNDMODEBluetoothPOWER Stlačením tlačidla p dočasne pozastavíte prehrávanie hudobného súboru. Ak stlačíte tlačidlo znova, hudobný súbor sa bude prehrávať.SLK - 26

Surround VOL WOOFER SOUNDMODEBluetoothPOWER Hore/Dole/ Vľavo/Vpravo Stlačením vyznačených častí vyberiete smer Hore/Dole/ Vľavo/Vpravo. Stláčaním možností Hore/Dole/Vľavo/Vpravo na tomto tlačidle môžte vybrať alebo nastaviť funkcie.

• Opakovanie Ak chcete použiť funkciu opakovania, stlačte tlačidlo Hore.

• Preskočenie hudby Stlačením tlačidla Vpravo vyberiete nasledujúci hudobný súbor. Stlačením tlačidla Vľavo vyberiete predchádzajúci hudobný súbor.

• Anynet+ / Auto Power Link Môžete zapnúť alebo vypnúť funkcie Anynet+ a Auto Power Link. Funkcie Anynet+ a Auto Power Link sa ovládajú pomocou tlačidiel Vpravo a Vľavo. – Anynet+ : Ak je zariadenie Soundbar pripojené k TV Samsung pomocou kábla HDMI, môžete zariadenie Soundbar ovládať pomocou diaľkového ovládania TV Samsung. Stlačením a podržaním tlačidla Vpravo na 5 sekúnd prepnete medzi ON a OFF funkcie Anynet+. – Auto Power Link : Zariadenie Soundbar sa v prípade pripojenia k TV prostredníctvom digitálneho optického kábla môže automaticky zapnúť vždy pri zapnutí TV. Stlačením a podržaním tlačidla Vľavo na 5 sekúnd prepnete medzi ON a OFF funkcie Auto Power Link. – Funkcie Anynet+/Auto Power Link sú predvolene ON.

Surround VOL BASS SOUND MODE SMART MODE SMART MODE Automaticky optimalizuje zvukové efekty, aby zodpovedali aktuálne prehrávanej scéne. Každým stlačením tohto tlačidla sa tento režim zapne alebo vypne.

• Keď je pripojený subwoofer (nie je súčasťou dodávky), tlačidlo BASS sa prepne na tlačidlo subwoofera. Stlačením tlačidla nahor alebo nadol upravte hlasitosť subwoofera na úroveň –12 alebo v rozsahu –6 až +6. Ak chcete nastaviť hlasitosť subwoofera na úroveň 0, stlačte toto tlačidlo.SLK - 27

• Stlmenie Stlačením tlačidla VOL stlmíte zvuk. Opätovným stlačením tlačidla zrušíte stlmenie zvuku. Nastavenie hlasitosti zariadenia Soundbar pomocou diaľkového ovládania TV Pomocou ponuky TV vyberte v nastavení reproduktorov na TV Samsung externé reproduktory. (Ďalšie informácie nájdete v používateľskej príručke k TV.)

• Po nainštalovaní zariadenia Soundbar môžete upraviť hlasitosť zariadenia Soundbar pomocou infračerveného diaľkového ovládania dodaného s TV Samsung. (Ak nechcete používať túto funkciu, keď je zariadenie Soundbar zapnuté, stlačte a na 5 sekúnd podržte tlačidlo Surround. Na displeji zariadenia Soundbar sa zobrazí text „OFF-TV REMOTE“a funkcia sa vypne.) Ak chcete na úpravu hlasitosti používať len diaľkové ovládanie TV Samsung, stlačte a na viac ako 5 sekúnd podržte tlačidlo Surround, až kým sa na displeji zariadenia Soundbar nezobrazí text „SAMSUNG-TV REMOTE“. – Vždy, keď na 5 sekúnd podržíte tlačidlo Surround, režim sa prepne v tomto poradí: „SAMSUNG- TV REMOTE“(predvolený režim) →“OFF-TV REMOTE” → „ALL-TV REMOTE“.

• Ak chcete na úpravu hlasitosti zariadenia Soundbar používať diaľkové ovládanie dodané s TV od iného výrobcu, zapnite zariadenie Soundbar, stlačte a na 5 sekúnd podržte tlačidlo Surround (na displeji zariadenia Soundbar sa zobrazí text „OFF-TV REMOTE“), uvoľnite tlačidlo Surround a potom znova stlačte a na viac ako 5 sekúnd podržte tlačidlo Surround. (Na displeji zariadenia Soundbar sa zobrazí správa „ALL-TV REMOTE“.) – V závislosti od diaľkového ovládania nemusí byť táto funkcia k dispozícii. – Výrobcovia, ktorí podporujú túto funkciu: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCASLK - 28 Používanie skrytých tlačidiel Skryté tlačidlo Referenčná strana Tlačidlo na diaľkovom ovládaní Funkcia Surround Diaľkového ovládania televízora zap./ vyp. Strana 27 (Zdroj) Párovanie BT Strana 15 p (Prehrávanie/Pozastavenie) Auto Power Down zap./vyp. (režim AUX) Strana 25 Vľavo Auto Power Link ON/OFF Strana 7 Vpravo Anynet+ ON/OFF Strana 26 (Ovládanie zvuku) 7-pásmový EQ Strana 24 SOUND MODE DRC ON/OFF (Pohotovostný režim) Strana 25 Špecikácie výstupu pre rôzne režimy zvukových efektov Efekt Vstup Výstup Bez súpravy bezdrôtového zadného reproduktora So súpravou bezdrôtového zadného reproduktora Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER

• Vrchný reproduktor je súčasťou kanálu.

• Súpravu bezdrôtového zadného reproduktora od spoločnosti Samsung si môžete zakúpiť samostatne. Ak si súpravu chcete zakúpiť, obráťte sa na predajcu, u ktorého ste si zakúpili zariadenie Soundbar.SLK - 29 10 AKTUALIZÁCIA SOFTVÉRU Keď je zariadenie Soundbar pripojené k internetu, softvér sa aktualizuje automaticky, aj keď je zariadenie Soundbar vypnuté.

• Aby bolo možné používať funkciu automatickej aktualizácie, zariadenie Soundbar musí byť pripojené k internetu. Pripojenie Wi-Fi k zariadeniu Soundbar sa ukončí, ak sa odpojí jeho napájací kábel alebo ak sa preruší napájanie. Ak sa preruší napájanie, zapnite zariadenie Soundbar a opätovne ho pripojte.

• Inštalujte len na zvislú stenu.

• Neinštalujte na miestach s vysokou teplotou alebo vlhkosťou.

• Overte si, či nosnosť steny zodpovedá hmotnosti produktu. V opačnom prípade stenu spevnite alebo zvoľte iné miesto inštalácie.

• Zakúpte si a použite upevňovacie skrutky alebo kotviace prvky, ktoré sú vhodné pre váš druh steny (sadrokartón, železo, drevo atď.). Ak je to možné, upevnite montážne skrutky do nosníkov v stene.

• Zakúpte si skrutky na montáž do steny, ktoré zodpovedajú druhu a hrúbke steny, na ktorú chcete upevniť zariadenie Soundbar. – Priemer: M5 – Dĺžka: Odporúča sa L 35 mm alebo väčšia dĺžka.

• Káble z jednotky pripojte k externým zariadeniam ešte pred inštaláciou zariadenia Soundbar na stenu.

• Pred inštaláciou sa uistite, že je jednotka vypnutá a odpojená zo zásuvky. V opačnom prípade by mohlo dôjsť k zásahu elektrickým prúdom. Súčasti na montáž na stenu 450mm Inštalačná pomôcka na montáž na stenu Skrutka držiaka (2 ks) Skrutka (2 ks) Konzoly nástenného držiaka (2 ks)SLK - 30

1. Na povrch steny sa umiestni Inštalačná

pomôcka na montáž na stenu.

• Inštalačná pomôcka na montáž na stenu musí byť umiestnená vodorovne.

• Ak sa TV namontuje na stenu, nainštalujte zariadenie Soundbar aspoň 5 cm pod TV. 5 cm alebo viac

2. Zarovnajte Stredovú líniu papierovej šablóny

so stredom TV (ak upevňujete zariadenie Soundbar pod TV) a potom upevnite Inštalačná pomôcka na montáž na stenu k stene pomocou pásky.

• Ak zariadenie neinštalujete pod TV, umiestnite Stredovú líniu do stredu inštalačnej plochy. Stredovú líniu 450mm

3. Pomocou ostrého predmetu, napríklad pera

alebo ceruzky, označte miesta otvorov a potom odstráňte Inštalačná pomôcka na montáž na stenu. 450mm CENTER LINE

4. Pomocou vrtáka vhodnej veľkosti vyvŕtajte

otvor do steny v mieste jednotlivých značiek.

• Ak značky nezodpovedajú polohám nosníkov, pred vložením montážnych skrutiek vložte do otvorov vhodné kotvy alebo hmoždinky. Ak používate kotvy alebo hmoždinky, uistite sa, že vyvŕtané otvory sú dostatočne veľké pre použité kotvy alebo hmoždinky.

5. Zatlačte skrutku (nie je súčasťou dodávky)

cez Skrutka držiaka a potom pevne zaskrutkujte každú skrutku do otvoru montážnej skrutky.

6. Namontujte 2 Držiaky konzoly na stenu so

správnou orientáciou na spodnú stranu zariadenia Soundbar pomocou 2 Skrutiek.

• Pri montáži sa uistite, že sa za zadnou stranou zariadenia Soundbar nachádza diel na zavesenie Konzol nástenného držiaka. Zadná strana zariadenia Soundbar Pravý koniec zariadenia SoundbarSLK - 31

7. Zariadenie Soundbar s pripevnenými

Konzolami nástenného držiaka nainštalujte tak, že Konzoly nástenného držiaka zavesíte na Skrutky držiaka na stene.

8. Posuňte zariadenie Soundbar nadol podľa

znázornenia nižšie tak, aby Držiaky konzoly na stenu pevne spočívali na Skrutkách držiaka.

• Vložte Skrutky držiaka do širokej (spodnej) časti Držiakov konzoly na stenu a potom posuňte Držiaky konzoly na stenu tak, aby Držiaky konzoly na stenu pevne spočívali na Skrutkách držiaka. Zostavenie držiaka kábla Podľa znázornenia na obrázku upevnite Držiak kábla k zariadeniu Soundbar pomocou dodanej strojovej Skrutka a potom pomocou Držiak kábla usporiadajte káble.

Skôr ako sa obrátite na technickú podporu, skontrolujte nasledujúce skutočnosti. Jednotka sa nezapne. Je napájací kábel pripojený do zásuvky? ; Pripojte sieťovú zástrčku do zásuvky. Pri stlačení tlačidla sa nevykoná príslušná funkcia. Je v okolí prítomná statická elektrina? ; Odpojte sieťovú zástrčku a opäť ju pripojte. V režime BT dochádza k výpadkom zvuku. ; Pozrite si časti venované pripojeniu Bluetooth na strane 9 a 15. Neprehráva sa zvuk. Je zapnutá funkcia stlmenia? ; Stlačením tlačidla VOL zrušte túto funkciu. Je hlasitosť nastavená na minimum? ; Upravte hlasitosť. Diaľkové ovládanie nefunguje. Sú batérie vybité? ; Vymeňte ich za nové batérie. Je medzi diaľkovým ovládaním a hlavnou jednotkou zariadenia Soundbar príliš veľká vzdialenosť? ; Premiestnite diaľkové ovládanie bližšie k hlavnej jednotke zariadenia Soundbar. Nemožno sa pripojiť k televízoru. Ak sa na pripojenie používa káblová sieť ; Skontrolujte, či je kábel pripojený správne. (Skontrolujte názov portu a uistite sa, či je kábel pripojený k správnemu portu.) (Pozrite si príslušnú stranu s jednotlivými spôsobmi pripojenia) ; Stlačením tlačidla (Zdroj) na pravej strane zariadenia Soundbar alebo na diaľkovom ovládaní skontrolujte, či sa používa správny režim. Ak sa na pripojenie používa bezdrôtová sieť ; Pripojené prostredníctvom rozhrania Bluetooth

1. Prepnite zariadenie Soundbar do režimu

„BT PAIRING“ a pomocou televízora zopakujte vyhľadávanie. (Podrobnosti nájdete na strane 9) ; Pripojené prostredníctvom siete Wi-Fi

• Podporované sú len televízory Samsung Smart TV uvedené na trh neskôr ako v roku 2014.

• Ak televízor nie je pripojený k sieti Wi-Fi, vytvorte pripojenie pomocou ponuky siete na televízore. (Pozrite si používateľskú príručku k televízoru)SLK - 33

• Keď je zariadenie Soundbar pripojené, nachádza sa v zozname reproduktorov pri spustení aplikácie Samsung Multiroom na mobilnom zariadení (napr. na smartfóne alebo tablete). (Podrobnosti nájdete na strane 18)

• Bližšie informácie o službe Spotify Connect nájdete na adrese www.spotify.com/connect

Technické údaje VŠEOBECNÉ Hmotnosť

Rozsah prevádzkovej teploty

Rozsah prevádzkovej vlhkosti

Podporované formáty prehrávania

Výstupný výkon bezdrôtového zariadenia

SLK - 35 Upozornenie : Ak zapnete/vypnete Wi-Fi/Ethernet, produkt sa automaticky reštartuje. Celková spotreba energie v pohotovostnom režime (W) (Všetky sieťové porty sú v stave „ZAP.“) 3,7W Wi-Fi/Ethernet Spôsob deaktivácie portov Stlačením tlačidla Wi-Fi SETUP na produkte a jeho podržaním na 30 sekúnd zapnete alebo vypnete Wi-Fi/Ethernet. Bluetooth Spôsob deaktivácie portov Stlačením tlačidla SPK ADD na produkte a jeho podržaním na 30 sekúnd zapnete alebo vypnete Bluetooth.

• Spoločnosť Samsung Electronics týmto vyhlasuje, že toto zariadenie vyhovuje smernici 2014/53/EÚ. Úplné znenie vyhlásenia o zhode EÚ je k dispozícii na tejto internetovej adrese: http://www.samsung.com, prejdite na položky Podpora > Vyhľadať podporu k produktom a zadajte názov modelu. Toto zariadenie možno prevádzkovať vo všetkých krajinách EÚ. Funkciu siete WLAN (Wi-Fi alebo SRD) v pásme 5 GHz na tomto zariadení je možné prevádzkovať len v interiéri.SLK - 36 [Správna likvidácia batérií v tomto výrobku] (Platí v krajinách so zavedeným separovaným zberom) Toto označenie na batérii, príručke alebo balení hovorí, že batérie v tomto výrobku by sa po skončení ich životnosti nemali likvidovať spolu s ostatným domovým odpadom. V prípade takéhoto označenia chemické symboly Hg, Cd alebo Pb znamenajú, že batéria obsahuje ortuť, kadmium alebo olovo v množstve presahujúcom referenčné hodnoty smernice 2006/66/ES. Pri nevhodnej likvidácii batérií môžu tieto látky poškodiť zdravie alebo životné prostredie. Za účelom ochrany prírodných zdrojov a podpory opätovného použitia materiálu batérie likvidujte oddelene od iných typov odpadou a recyklujte ich prostredníctvom miestneho systému bezplatného zberu batérií. Správna likvidácia tohoto výrobku (Elektrotechnický & elektronický odpad) (Platí v krajinách so zavedeným separovaným zberom) Toto označenie na výrobku, príslušenstve alebo v sprievodnej brožúre hovorí, že po skončení životnosti by produkt ani jeho elektronické príslušenstvo (napr. nabíjačka, náhlavná súprava, USB kábel) nemali byť likvidované s ostatným domovým odpadom. Prípadnému poškodeniu životného prostredia alebo ľudského zdravia môžete predísť tým, že budete tieto výrobky oddeľovať od ostatného odpadu a vrátite ich na recykláciu. Používatelia v domácnostiach by pre podrobné informácie, ako ekologicky bezpečne naložiť s týmito výrobkami, mali kontaktovať buď predajcu, ktorý im ich predal, alebo príslušný úrad v mieste ich bydliska. Priemyselní používatelia by mali kontaktovať svojho dodávateľa a preveriť si podmienky kúpnej zmluvy. Tento výrobok a ani jeho elektronické príslušenstvo by nemali byť likvidované spolu s ostatným priemyselným odpadom. Informácie o záväzkoch spoločnosti Samsung v oblasti ochrany životného prostredia a o regulačných povinnostiach pre špecické produkty (napr. nariadenia REACH, WEEE, nariadenia pre batérie) nájdete na adrese: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlSLV - ii VARNOSTNI PODATKI VARNOSTNA OPOZORILA
