BEDIENUNGSANLEITUNG HWMS750 SAMSUNG

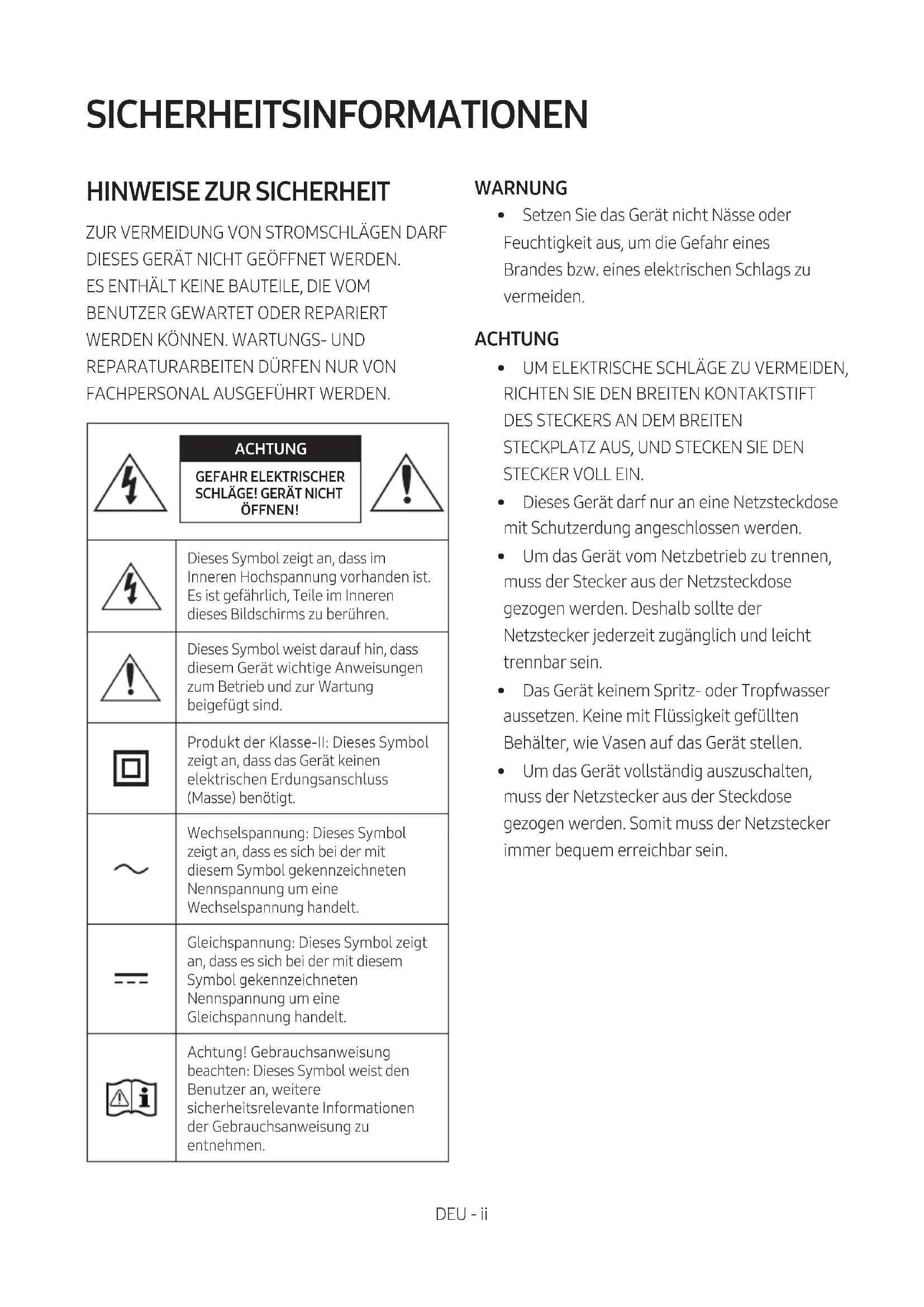

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF

WERDEN KÖNNEN. WARTUNGS- UND

REPARATURARBEITEN DÜRFEN NUR VON

FACHPERSONAL AUSGEFÜHRT WERDEN. ACHTUNG GEFAHR ELEKTRISCHER SCHLÄGE! GERÄT NICHT ÖFFNEN!Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren.Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt.Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen. WARNUNG

• Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden. ACHTUNG

• UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN,

RICHTEN SIE DEN BREITEN KONTAKTSTIFT

DES STECKERS AN DEM BREITEN

• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.

• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.

• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.

• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.DEU - iii HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung

in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

2. Ziehen Sie bei Gewittern das Stromkabel aus

der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

3. Halten Sie das Gerät von direkter

Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

4. Schützen Sie das Produkt vor Feuchtigkeit

(z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in diesem Produkt verwendeten

Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

ÜBER DIESES HANDBUCH

Das Benutzerhandbuch hat zwei Teile: dieses einfache BENUTZERHANDBUCH auf Papier und ein detailliertes VOLLSTÄNDIGES HANDBUCH, welches Sie herunterladen können. BENUTZERHANDBUCH Siehe dieses Handbuch für Sicherheitshinweise, Produktinstallation, Komponenten, Verbindungen und Produktspezikationen.

VOLLSTÄNDIGES HANDBUCH

Sie können auf das vollständige Handbuch im Samsung-Kundendienstzentrum zugreifen, indem Sie den QR-Code scannen. Um das Handbuch auf Ihrem PC oder Mobilgerät zu konsultieren, Laden Sie das Handbuch als Dokument von der Webseite herunter. (http://www.samsung.com/support) Das Design, die Technischen Daten und der Appbildschirm können ohne vorherige Ankündigung geändert werden.DEU - iv INHALT 01 Überprüfen der Komponenten 2 Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) ------------------------- 2 02 Produktübersicht 3 Vorderseite / rechte Seite der Soundbar ------------------------- 3 Unterseite der Soundbar ------------------------- 4 03 Anschliessen der Soundbar 5 Stromanschluss

04 Anschluss an ihr Fernsehgerät 7 Methode 1. Verbindung mit einem Kabel

– Verbindung mit einem optischen Kabel

– Einen Fernseher über ein HDMI-Kabel verbinden

Methode 2. Drahtlose Verbindung

– Verbindung eines Fernsehers per Bluetooth

– Verbinden über Wi-Fi

05 Verbindung Mit Einem Externen Gerat Herstellen 13 Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel

Über ein HDMI-Kabel verbinden

06 Anschliessen eines Mobilgeräts 15 Methode 1. Anschließen per Bluetooth

Methode 2. Verbinden über Wi-Fi (Drahtlosnetzwerk)

18DEU - v 07 Verbinden eines Amazon-Produkts 20 08 Steuern Ihrer Soundbar mit einem Amazon-Gerät 23 09 Verwenden der Fernbedienung 24 So verwenden Sie die Fernbedienung

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung ------------------------- 27 Verwenden der verborgenen Tasten

Ausgabe-Spezikationen für die unterschiedlichen Sound-Effekt-Modi

10 Softwareaktualisierung 29 11 Installieren der Wandhalterung 29 Vorsichtsmaßnahmen für die Installation

Komponenten für die Anbringung an der Wand

Zusammenbau des Kabelhalters

12 Fehlerbehebung 32 13 Lizenz 33 14 Bekanntmachung zu Open Source Lizenzen 33 15 Wichtige Hinweise zum Kundendienst 34 16 SpezikationenundLeitfaden 34 Technische daten

SurroundVOL BASS SOUNDBAR SOUND MODE SMART MODE Soundbar-Hauptgerät Fernbedienung / Batterien Stromkabel Optisches Kabel Kabelhalter Schraube

• Siehe Seite 29 zu den Wandhalterungskomponenten.

• Siehe Seite 31 für Anweisungen zur Verwendung des Kabelhalter.

• Wenden Sie sich für den Kauf von zusätzlichen Komponenten oder optionalen Kabeln an ein Servicezentrum oder den Kundendienst von Samsung.

• Das Aussehen des Zubehörs kann etwas von den Abbildungen oben abweichen. Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) Schieben Sie den Batteriedeckel in Pfeilrichtung, bis er vollständig entfernt ist. Legen Sie 2 AA-Batterien (1,5V) so ausgerichtet ein, dass ihre Polarität richtig ist. Schieben Sie den Batteriedeckel wieder vollständig zurück.DEU - 3

PRODUKTÜBERSICHT Vorderseite / rechte Seite der Soundbar

Rechte Seite der Soundbar Positionieren Sie das Produkt so, dass sich das SAMSUNG Logo auf der Oberseite bendet.

Anzeige Zeigt den Status und den aktuellen Modus des Produkts an.

-/+ (Lautstärke)-Taste Stellt die Lautstärke ein.

• Der Lautstärkepegel wird beim Einstellen auf der vorderen Anzeige der Soundbar angezeigt.

(Quelle)-Taste Wählt den Quelleneingangsmodus aus. Eingangsmodus Anzeige Optischer digitaler Eingang D.IN ARC (HDMI OUT)-Eingang D.IN TV ARC (Automatische Umwandlung) AUX-Eingang AUX HDMI-Eingang HDMI 1 / HDMI 2 Wi-Fi-Modus WIFI BLUETOOTH-Modus BT

• Zum Einschalten des Modus „BT PAIRING“ schalten Sie die Quelle auf den Modus „BT“ um und halten Sie dann die taste (Quelle) länger als 5 Sekunden lang gedrückt.

(Strom)-Taste Schaltet den Strom ein und aus.DEU - 4

• Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann.

• Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.

• Wenn Sie den Ton nur über den Soundbar hören wollen, müssen Sie die Lautsprecher des Fernsehgeräts im Audio Setup Menü Ihres Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät nden Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war. Unterseite der Soundbar Wi-Fi SETUP SPK ADDHDMI IN 2HDMI IN 1HDMI OUT(TV-ARC)POWER INPOWER OUT(For TV)WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL) Wi-Fi SETUP SPK ADD WIRELESS AUX IN

POWER OUT (For TV) Schließen Sie das Stromkabel eines Samsung-Fernsehers an, der mit einer Soundbar verbunden und mit einem Wandhalterungskit (WMN300SB - nicht mitgeliefert) an der Wand montiert ist.

POWER IN Schließen Sie das AC-Stromkabel der Soundbar an.

DIGITAL AUDIO IN (OPTICAL) An den digitalen (optischen) Ausgang eines externen Geräts anschließen.

WIRELESS Bringen Sie den WLAN-Dongle an, der die Soundbar drahtlos mit Surround-Lautsprechern und einem Subwoofer verbindet. (Der Surround-Lautsprecher, der Subwoofer und der WLAN-Dongle sind separat erhältlich.)

• Die WIRELESS-Buchse ist nicht mit USB kompatibel.

• Die Verfügbarkeit der Subwoofer ist je nach Gebiet unterschiedlich. Überprüfen Sie die Verfügbarkeit unter http://www.samsung.com/support.DEU - 5

AUX IN An den analogen Ausgang eines externen Geräts anschließen. HDMI IN 1, HDMI IN 2Gibt digitale Video- und Audiosignale über ein HDMI-Kabel simultan ein. An den HDMI-Ausgang eines externen Geräts anschließen. HDMI OUT (TV-ARC)An die HDMI (ARC)-Buchse an einem Fernseher anschließen. Wi-Fi SETUP / SPK ADD Stellen Sie über die Samsung Multiroom-App die Verbindung mit einem Drahtlosnetzwerk (Wi-Fi) her.

• Ziehen Sie beim Trennen des Netzkabels von einer Steckdose den Stecker. Ziehen Sie nicht am Kabel.

• Schließen Sie dieses Gerät oder andere Geräteteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts) HDMI IN 2HDMI IN 1HDMI OUT(TV-ARC)POWER INPOWER OUT(For TV)WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL) POWER IN Unterseite des Soundbar-HauptgerätsStromkabelStromanschluss
• Schließen Sie das mitgelieferte Stromkabel an die POWER IN-Buchse an.DEU - 6 HDMI IN 2 HDMI IN 1 HDMI OUT (TV-ARC) POWER IN POWER OUT (For TV) WIRELESS AUX IN

(OPTICAL) POWER OUT (For TV) Unterseite des Soundbar-Hauptgeräts

• Die POWER OUT-Buchse wird zur Stromversorgung eines Samsung-Fernsehers verwendet, der mit einem Wandhalterungskit (WMN300SB - nicht mitgeliefert) an der Wand montiert ist.

• Die POWER OUT-Buchse kann nur an einen Samsung-Fernseher angeschlossen werden, der ein 2-poliges Stromkabel verwendet und 400 W oder weniger verbraucht. (Das Anschließen der Buchse an ein Gerät, das mehr als 400 W verbraucht, kann die Soundbar beschädigen oder eine Funktionsstörung verursachen.) Eine Liste aller Samsung-Fernseher, die mit dem WMN300SB Wandhalterungskit und der POWER OUT-Buchse kompatibel sind, nden Sie in der Bedienungsanleitung des WMN300SB Wandhalterungskits. Sie können die Bedienungsanleitung online unter http://www.samsung.com/support ansehen.DEU - 7

04 ANSCHLUSS AN IHR FERNSEHGERÄT

Hören Sie den TV-Ton durch kabelgebundene oder kabellose Verbindungen über Ihre Soundbar.

• Wenn die Soundbar an einen ausgewählten Samsung TV angeschlossen ist, kann die Soundbar über die Fernbedienung des Fernsehers bedient werden. – Bei der Verwendung eines optischen Kabels kann diese Funktion von Bluetooth-fähigen 2017 Samsung Smart TVs unterstützt werden. – Mit dieser Funktion können Sie auch das TV-Menü verwenden, um das Klangfeld und verschiedene Einstellungen sowie die Lautstärke und die Stummschaltung anzupassen. Methode 1. Verbindung mit einem Kabel Wenn Rundfunksignale Dolby Digital sind und die Einstellung für „Digitales Ausgangsaudioformat” auf Ihrem Fernseher auf PCM gestellt ist, wird empfohlen, die Einstellung auf Dolby Digital zu ändern. Nach dem Ändern der Einstellung können Sie eine bessere Soundqualität genießen. (Das Menü kann je nach Fernsehhersteller variieren.) Verbindung mit einem optischen Kabel WIRELESS AUX IN DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTOptisches KabelUnterseite der Soundbar D.IN

Rechte Seite der Soundbar

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) der Soundbar über ein optisches

Digitalkabel mit dem Anschluss OPTICAL OUT des Fernsehers.

2. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie

dann den Modus „D.IN“.Auto Power LinkAuto Power Link wird automatisch eingeschaltet, wenn der Fernseher eingeschaltet wird.1. Verbinden Sie die Soundbar über ein optisches Digitalkabel mit einem Fernseher.

2. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie

dann den Modus „D.IN“.DEU - 8

3. Halten Sie die Taste Links auf der Fernbedienung 5 Sekunden lang gedrückt,

um die Auto Power Link-Funktion zu aktivieren bzw. zu deaktivieren.

• Die Auto Power Link-Funktion ist automatisch auf ON eingestellt. (Um diese Funktion auszuschalten, schalten Sie Auto Power mit der Soundbar aus.)

• Je nach dem angeschlossen Gerät könnte Auto Power Link nicht funktionieren.

• Diese Funktion ist nur im Modus „D.IN“ verfügbar. Einen Fernseher über ein HDMI-Kabel verbinden HDMI IN 1 HDMI OUT (TV-ARC) HDMI IN (ARC) HDMI-Kabel (nicht enthalten)Unterseite der Soundbar Zum Anschließen an den HDMI IN (ARC)-Port an Ihrem Fernseher.Zum Anschließen an den HDMI OUT (TV-ARC)-Port am Soundbar-Hauptgerät.Rechte Seite der Soundbar

1. Bei eingeschalteter Soundbar und eingeschaltetem Fernseher das HDMI-Kabel (nicht mitgeliefert)

wie in der Abbildung gezeigt anschließen.

2. Das Anzeigefenster des Soundbar-Hauptgeräts zeigt „TV ARC“ an und die Soundbar gibt den

• Falls der TV-Ton nicht zu hören ist, drücken Sie die (Quelle)-Taste auf der Fernbedienung oder auf der rechten Seite der Soundbar, um zum Modus „D.IN“ umzuschalten. Der Bildschirm zeigt der Reihe nach „D.IN“ und „TV ARC“ an und der TV-Ton wird wiedergegeben.

• Wenn im Displayfenster des Soundbar-Hauptgeräts „TV ARC“ nicht angezeigt wird, stellen Sie sicher, dass das Kabel an den korrekten Anschluss angeschlossen ist.

• Ändern Sie die Lautstärke der Soundbar mit den Lautstärketasten an der TV-Fernbedienung.DEU - 9 HINWEISE

• HDMI ist eine Schnittstelle, die die digitale Übertragung von Video- und Audiodaten mit einem einzigen Anschluss ermöglicht.

• Wenn das TV-Gerät über einen ARC-Anschluss verfügt, verbinden Sie das HDMI-Kabel mit dem HDMI-IN-(ARC)-Anschluss.

• Wir empfehlen, falls möglich, die Verwendung eines kernlosen HDMI-Kabels. Wenn Sie ein HDMI- Kabel mit Kern verwenden, sollte der Kabeldurchmesser weniger als 14 mm betragen.

• Anynet+ muss eingeschaltet sein.

• Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt. Methode 2. Drahtlose Verbindung Verbindung eines Fernsehers per Bluetooth Wenn ein Fernseher über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel hören.

• Es kann nur ein Fernseher gleichzeitig verbunden werden. Die erste Verbindung

1. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie

dann den Modus „BT“.

2. Ändern Sie „BT“ zu „BT PAIRING“.

• Falls „BT READY“angezeigt wird, halten Sie die Taste (Quelle) auf der rechten Seite der Soundbar oder auf der Fernbedienung für länger als 5 Sekunden gedrückt, um „BT PAIRING“ anzuzeigen.

• Im „BT PAIRING“-Modus blinkt die blaue LED an der rechten Ecke der Soundbar.

3. Wählen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen nden Sie im

Handbuch des Fernsehers.)

4. Wählen Sie „[AV] Samsung Soundbar MSxxx“ aus der Liste auf dem Bildschirm des Fernseher aus.

Eine verfügbare Soundbar wird durch „Need Pairing“ oder „Paired“ auf der Bluetooth-Geräteliste des Fernsehers angezeigt. Zum Verbinden der Soundbar wählen Sie die Meldung und stellen Sie eine Verbindung her.

• Wenn der Fernseher verbunden ist, erscheint [Name des Fernsehers]“ → „BT“ auf der vorderen Anzeige des Fernsehers.

5. Sie können den TV-Ton jetzt aus der Soundbar hören.DEU - 10

Falls das Gerät nicht verbunden werden kann

• Falls die Auistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar MSxxx“) in der Liste erscheint, löschen Sie sie.

• Halten Sie im Modus „BT“ die Taste (Quelle) länger als 5 Sekunden auf der rechten Seite der Soundbar oder auf der Fernbedienung gedrückt, um zum Modus „BT PAIRING“ umzuschalten. Wählen Sie dann „[AV] Samsung Soundbar MSxxx“ aus der Suchliste des Fernsehers aus. Welchen Status haben BT READY und BT PAIRING?

• BT READY : In diesem Modus können Sie nach zuvor verbundenen Fernsehern suchen oder eine Verbindung der Soundbar über ein zuvor verbundenes Mobilgerät herstellen.

• BT PAIRING : In diesem Modus können Sie eine Verbindung mit einem neuen Gerät herstellen. (Halten Sie im Modus „BT“ die Taste (Quelle) länger als 5 Sekunden auf der rechten Seite der Soundbar oder auf der Fernbedienung gedrückt.) HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.

• Die Soundbar schaltet sich nach 5 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen: – Wenn die Soundbar von einem starken elektrischen Feld umgeben ist. – Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden. – Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle bendet oder nicht funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc. Trennen der Soundbar vom Fernseher Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und schalten Sie zu einem beliebigen Modus außer „BT“ um.

• Das Trennen dauert einige Zeit, da der Fernseher ein Antwortsignal von der Soundbar empfangen muss. (Die benötigte Zeit kann je nach Fernsehermodell unterschiedlich sein.)

• Zum Abbrechen der automatischen Bluetooth-Verbindung zwischen der Soundbar und dem Fernseher drücken Sie die

(Wiedergabe/Pause) -Taste auf der Fernbedienung 5 Sekunden lang im „BT READY“-Status. (Schalten Sie um zwischen Aktiviert → Deaktiviert)DEU - 11 Verbinden über Wi-Fi Checkliste vor der Verbindungsherstellung

1. Bestätigen Sie, dass Ihr Samsung Smart TV nach 2014 auf den Markt gebracht wurde.

Diese Funktion ist nur bei Samsung Smart TVs kompatibel, die nach 2014 auf den Markt gebracht wurden.

2. Stellen Sie sicher, dass Ihr WLAN-Router (Wi-Fi) bereit ist und funktioniert.

3. Stellen Sie sicher, dass der Fernseher mit dem Drahtlosrouter (Ihrem Wi-Fi-Netzwerk) verbunden ist.

Schritt1:VerbindenderSoundbarmitWi-Fi

1. Drücken Sie die Taste (Quelle) auf der rechten Seite der Soundbar oder auf der Fernbedienung,

um den Modus „WIFI“ auszuwählen.

• Bei der Verwendung des ausgewählten Samsung TV (Bluetooth-fähiger 2016 oder 2017 Samsung Smart TV). – Falls Sie den „WIFI“-Modus auswählen, während der Fernseher eingeschaltet ist, zeigt der Bildschirm des Fernsehers ein Popup-Fenster mit Anweisungen zum automatischen Verbinden der Soundbar mit einem Drahtlosrouter (Wi-Fi) an. Siehe die Anweisungen im Popup-Fenster des Fernsehers. WIFI

2. Verbinden Sie Ihr Mobilgerät (Smartphone, Tablet etc.) mit dem Wi-Fi-Netzwerk, mit dem der

Fernseher verbunden ist.

3. Installieren und starten Sie die Samsung Multiroom-App auf Ihrem Mobilgerät (Smartphone,

Tablet etc.). iOS Android Samsung Multiroom-App

4. Folgen Sie den Anweisungen auf dem App-Bildschirm auf dem Mobilgerät, um die Soundbar mit

Ihrem Wi-Fi-Netzwerk zu verbinden.DEU - 12 Schritt2:KongurierenvonEinstellungenandemFernseher

• Wenn der Fernseher nach dem Wechseln der Eingangsquelle zur Soundbar von Ihrem drahtlosen Netzwerk getrennt wird, verwenden Sie das TV-Menü, um den Fernseher wieder mit dem Netzwerk zu verbinden. Für 2017 erschienene Fernseher

1. Home-Menü Einstell. ( ) Ton Tonausgabe Wählen Sie [AV] Soundbar MSxxx (Wi-Fi)

2. Die Soundbar gibt den Ton des Fernsehers wieder.

Für 2016 erschienene Fernseher

1. Home-Menü Einstell. ( ) Ton Tonausgabe Wählen Sie [AV] Samsung Soundbar MSxxx

2. Die Soundbar gibt den Ton des Fernsehers wieder.

Für 2015 erschienene Fernseher

1. Home-Menü Ton Lautsprecherliste Wählen Sie [AV] Samsung Soundbar MSxxx (Wi-Fi)

2. Die Soundbar gibt den Ton des Fernsehers wieder.

Für 2014 erschienene Fernseher

1. Home-Menü Ton Lautsprechereinstellungen Wählen Sie Multiroom Link - Einstell.

2. Wählen Sie über die Soundbar-Position „[AV] Samsung Soundbar MS750“ und „OK”.

3. Home-Menü Ton Lautsprechereinstellungen Wählen Sie TV-Tonausgabe

Multiroom Link Lautsprechereinstellungen

TV-Tonausgabe Multiroom LinkTV-Lautsprecher• Fernseh-InstallationstypStandfußTV SoundConnect• Samsung Audiogeräteliste• Neues Gerät hinzufügen EinMultiroom Link• Einstell.Soundbar+SurroundBluetooth-Kopfhörer• Liste der Bluetooth-Kopfhörer

4. Die Soundbar gibt den Ton des Fernsehers wieder.

• Der Fernseher und die Soundbar müssen mit dem gleichen Drahtlosnetzwerk (Wi-Fi) verbunden sein.

• Falls Ihr Drahtlosrouter (Wi-Fi) einen DFS-Kanal verwendet, können Sie keine Wi-Fi-Verbindung zwischen dem Fernseher und der Soundbar herstellen. Kontaktieren Sie Ihren Internetdienstleister für Details.

• Wenn die 5GHz WLAN-Verbindung nicht reibungslos funktioniert, verwenden Sie die 2.4GHz Bandbreite.DEU - 13

05 VERBINDUNG MIT EINEM EXTERNEN

GERAT HERSTELLEN Über ein kabelgebundenes oder kabelloses Netzwerk mit einem externen Gerät verbinden, um den Ton des externen Geräts über die Soundbar wiederzugeben. Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL)OPTICAL OUT- AUDIO - R L Optisches KabelAudio (AUX)-Kabel (nicht mitgeliefert)Unterseite der SoundbarBD / DVD-Player / Set-Top-Box / SpielkonsoleRechte Seite der Soundbar ODER Optisches Kabel X Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) am Hauptgerät über ein optisches Digitalkabel mit dem Anschluss OPTICAL OUT des Quellgeräts. Y Wählen Sie den Modus „D.IN“ durch Drücken der Taste (Quelle) auf der rechten Seite oder der Fernbedienung. ODER Audio (AUX)-Kabel X Verbinden Sie den Anschluss AUX IN (Audio) am Hauptgerät über ein Audiokabel mit dem Anschluss AUDIO OUT des Quellgeräts. Y Wählen Sie den Modus „AUX“ durch Drücken der Taste (Quelle) auf der rechten Seite oder der Fernbedienung.DEU - 14 Über ein HDMI-Kabel verbinden HDMI IN 1HDMI IN 2HDMI OUT(TV-ARC) HDMI OUT HDMI IN (ARC) HDMI-Kabel (nicht mitgeliefert) ODER ODER HDMI-Kabel (nicht mitgeliefert)Unterseite der Soundbar

Rechte Seite der Soundbar HDMI

1. Verbinden Sie den Anschluss HDMI IN 1 oder HDMI IN 2 auf der Rückseite des Geräts über ein

HDMI-Kabel (nicht enthalten) mit dem Anschluss HDMI OUT Ihres Digitalgeräts.

2. Verbinden Sie den Anschluss HDMI OUT (TV-ARC) auf der Rückseite des Geräts über ein

HDMI-Kabel (nicht enthalten) mit dem Anschluss HDMI IN Ihres Fernsehers.

3. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie

dann den Modus „HDMI 1“ oder „HDMI 2“.

4. Der ausgewählte HDMI-Modus wird auf dem Anzeigefeld der Soundbar angezeigt und der Ton wird

wiedergegeben.DEU - 15

06 ANSCHLIESSEN EINES MOBILGERÄTS

Methode 1. Anschließen per Bluetooth Wenn ein Mobilgerät über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel hören.

• Sie können nicht mehr als ein Bluetooth-Gerät gleichzeitig verbinden. Bluetooth-Gerät Die erste Verbindung

1. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wählen Sie

2. Ändern Sie „BT“ zu „BT PAIRING“.

• Falls „BT READY“angezeigt wird, halten Sie die Taste (Quelle) auf der rechten Seite der Soundbar oder auf der Fernbedienung für länger als 5 Sekunden gedrückt, um „BT PAIRING“ anzuzeigen.

• Im „BT PAIRING“-Modus blinkt die blaue LED an der rechten Ecke der Soundbar.

3. Wählen Sie „[AV] Samsung Soundbar MSxxx“ aus der Liste aus.

• Wenn eine Soundbar mit dem Bluetooth-Gerät verbunden ist, wird [Bluetooth-Gerätename] → „BT“ in der vorderen Anzeige angezeigt.

4. Geben Sie Musikdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus.

Falls das Gerät nicht verbunden werden kann

• Falls die Auistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar MSxxx“) in der Liste erscheint, löschen Sie sie.

• Halten Sie im Modus „BT“ die Taste (Quelle) länger als 5 Sekunden auf der rechten Seite der Soundbar oder auf der Fernbedienung gedrückt, um zum Modus „BT PAIRING“ umzuschalten. Wählen Sie dann „[AV] Samsung Soundbar MSxxx“ aus der Suchliste des Bluetooth-Geräts aus.DEU - 16 Welchen Status haben BT READY und BT PAIRING?

• BT READY : In diesem Modus können Sie nach zuvor verbundenen Fernsehern suchen oder eine Verbindung der Soundbar über ein zuvor verbundenes Mobilgerät herstellen.

• BT PAIRING : In diesem Modus können Sie eine Verbindung mit einem neuen Gerät herstellen. (Halten Sie im Modus „BT“ die Taste (Quelle) länger als 5 Sekunden auf der rechten Seite der Soundbar oder auf der Fernbedienung gedrückt.) HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.

• Die Soundbar schaltet sich nach 5 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen: – Wenn die Soundbar von einem starken elektrischen Feld umgeben ist. – Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden. – Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle bendet oder nicht funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

• Der Soundbar unterstützt SBC data (44,1kHz, 48kHz).

• Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.

• Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Freisprech) Funktion unterstützen.

• Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV] Samsung Soundbar MSxxx“ aus der Liste der gefundenen Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet. – Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth- Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)

• Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar „BT READY“ anzeigt.

• Während der Verwendung der Bluetooth-Funktion kann die Soundbar nicht mit einem anderen Bluetooth-Gerät gekoppelt werden.DEU - 17 Das Bluetooth-Gerät von der Soundbar trennen Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu nden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.

• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an. Trennen der Soundbar vom Bluetooth-Gerät Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und schalten Sie dann zu einem beliebigen Modus außer „BT“ um.

• Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein)

• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an. HINWEISE

• Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10 m überschreitet.

• Wenn sich der Soundbar für mehr als 5 Minuten im Bereitschaftszustand bendet, schaltet er sich automatisch aus. Mehr über Bluetooth Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.

• Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn: – Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird. – Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird. – Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke.

• Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird.

• Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth-Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren.

• In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.

• Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.

• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.DEU - 18 Methode 2. Verbinden über Wi-Fi (Drahtlosnetzwerk)

• Verbinden Sie eine einzelne Soundbar mit Wi-Fi, um auf eine Vielzahl von Musik-Streaming- Diensten und Internet-Radio zuzugreifen. Verbinden Sie mehrere Soundbars mit Wi-Fi, um eine gruppierte Wiedergabe oder einen Stereoton-Modus zu verwenden.

• Zum Verbinden der Soundbar mit einem Mobilgerät über ein Drahtlosnetzwerk (Wi-Fi) wird die Samsung Multiroom-App benötigt. Mobilgerät Die erste Verbindung

1. Drücken Sie die Taste (Quelle) auf der rechten Seite der Soundbar oder auf der Fernbedienung,

um den Modus „WIFI“ auszuwählen. WIFI

2. Installieren und starten Sie die Samsung Multiroom-App auf Ihrem Mobilgerät (z. B. Smartphone

oder Tablet.). iOS Android Samsung Multiroom-App

3. Folgen Sie den Anweisungen auf dem App-Bildschirm des Mobilgeräts, um die Soundbar mit dem

Wi-Fi zu verbinden.DEU - 19 Installieren einer zusätzlichen Soundbar, wenn bereits Samsung Wireless-Lautsprecher verwendet werden

1. Wählen Sie auf dem Start der Samsung Multiroom app oben die Option Einstell. ( ) aus und

wählen Sie dann „Add Speaker“ aus.

2. Befolgen Sie zum Verbinden der Soundbar mit 2 Samsung Wireless-Lautsprechern und zum

Kongurieren eines Surround-Sound-Systems die nachfolgend gezeigten Schritte. (Sie können kein Surround-Sound-Systems unter Verwendung eines Audiogeräts und einer Soundbar einrichten.) X Berühren Sie , um zur Liste aller Lautsprecher zu gelangen. Y Berühren Sie auf der rechten Seite des Modellnamens der Soundbar. Z Berühren Sie Surround Setup. Nachdem Sie den Lautsprecher an den gewünschten Ort gebracht haben, wählen Sie Done. [ Die Surround-Verbindung ist abgeschlossen. Soundbar HINWEIS

• Zum Verbinden eines zusätzlichen SWA-9000S (nicht mitgeliefert) trennen Sie die Samsung Wireless-Lautsprecher von der Soundbar, um das Surround-Sound-System zu deaktivieren. (Wenn Sie die Surround-Lautsprecher anschließen, ohne den SWA-9000S zu trennen, wird der Ton sowohl über den Samsung Drahtloslautsprecher als auch über den Surround-Lautsprecher wiedergegeben.)DEU - 20

07 VERBINDEN EINES AMAZON-PRODUKTS

Verbinden und Verwenden mit einem Amazon-Produkt (Amazon Echo) Verwenden Sie ein Amazon Echo-Produkt, um Ihre Lautsprecher zu steuern, und hören Sie von Amazon Echo bereitgestellte Musikdienste.

1. Installieren Sie die App SmartThings auf Ihrem Mobilgerät.

SmartThings-App iOS Android

2. Starten Sie die App und befolgen Sie die Anweisungen auf dem Bildschirm, um Ihre Soundbar in

der App zu registrieren (hinzuzufügen).

• Die automatische Popup-Anzeige ist bei einigen Mobilgeräten eventuell nicht verfügbar. Wählen Sie in diesem Fall „Add device“ im App-Menü aus und schließen Sie den Vorgang ab. Ihre Soundbar ist nun zu der App hinzugefügt. App ausführen Lautsprecher hinzufügen Automatische Pop-up-MeldungDEU - 21

3. Ändern Sie in der App SmartThings den Namen Ihrer Soundbar in einen Namen, der von Ihrem

Amazon-Gerät erkannt werden kann. (Beispiel: Samsung, Soundbar, Wohnzimmer, Gemeinschaftszimmer, Schlafzimmer, Büro, etc.) ACHTUNG

• Amazon-Geräte erkennen eventuell kleine Geräte, die Elemente wie Sonderzeichen enthalten. SpeichernEdit auswählen Lautsprecher auswählen Namen ändern

4. Suchen Sie in Alexa-App „Samsung Wireless Audio“ in den Skills und wählen Sie „ENABLE“.

• Überspringen Sie diesen Schritt, wenn Sie die Skills bereits eingerichtet haben. Skills auswählen Suchen Aktivieren Amazon Alexa-AppDEU - 22

5. Führen Sie der Registerkarte Smart Home in der Alexa-App „Discover Device“ aus.

Smart Home auswählen Amazon Alexa-App Devices auswählen Gerät ndenDEU - 23

1. Verwenden Sie Sprachbefehle, um Musik auf Ihrem Amazon-Gerät anzuhören.

• Der Amazon Echo-Dienst, den Sie mit Ihren Lautsprechern verwenden können, beschränkt sich auf Musik. Auf andere Dienste von Amazon Echo wie Nachrichten und das Wetter kann mit Ihrem Amazon Echo-Produkt zugegriffen werden.

• Diese Funktion ist möglicherweise in einigen Ländern nicht verfügbar.

• Dieser Dienst wird von Amazon bereitgestellt und kann jederzeit beendet werden. Samsung übernimmt keine Verantwortung für die Verfügbarkeit von Diensten. Verwenden von Sprachbefehlen zum Steuern von Lautsprechern Auslöser + Befehl + Lautsprechername Benutzen Sie den Lautsprechernamen, den Sie verwendet haben, als Sie ihn zur Alexa-App hinzugefügt haben. Aktion Sprachbefehl Zum Suchen eines Audiogeräts, das zum SmartThings-Konto hinzugefügt wurde, welches mit dem Amazon Alexa-Konto verbunden ist „Alexa Finde meine Geräte“

• Verwenden von Sprachbefehlen für Lautsprecher mit dem Namen „Wohnzimmer“ Aktion Sprachbefehl Zum Einstellen des Lautstärkepegels auf 5 „Alexa, stelle die Lautstärke im Schlafzimmer auf 5“ Zum Erhöhen des Lautstärkepegels „Alexa, stelle die Musik im Wohnzimmer lauter“ Zum Stummstellen des Tons „Alexa, Ton aus im Wohnzimmer“ Zum Hören des Radiosenders mit dem Namen KISS FM „Alexa, spiele Kiss FM im Wohnzimmer“ Zum Wiedergeben des nächsten Liedes „Alexa, nächster Song im Wohnzimmer“ Zum Stoppen des Tons „Alexa, anhalten im Büro“ Zum Einschalten des Tons „Alexa, schalte Wohnzimmer ein“ Zum Ausschalten des Tons „Alexa, schalte Wohnzimmer aus“DEU - 24

09 VERWENDEN DER FERNBEDIENUNG

So verwenden Sie die Fernbedienung SurroundVOL BASSSOUNDBARSOUND MODE SMART MODE

Strom Surround VOL BASS SOUNDMODESMARTMODE Schaltet die Soundbar ein und aus.

Klangsteuerung Surround VOL BASS SOUNDMODESMARTMODE Sie können unter TREBLE, SYNC, FRONT TOP, REAR LEVEL, oder REAR SPEAKER ON/OFF.

• Zum Einstellen der TREBLE oder FRONT TOP-Lautstärke wählen Sie in der Klangsteuerung TREBLE oder FRONT TOP und wählen Sie dann die Oben/Unten- Tasten zum Einstellen der Lautstärke im Bereich von -6 bis +6.

• Halten Sie die (Klangsteuerung) Taste für ungefähr 5 Sekunden gedrückt, um den Klang für jedes Frequenzband einzustellen. 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz und 10KHz sind wählbar (Links/Rechts) und können jeweils auf eine Einstellung zwischen -6 ~ +6 (Oben/Unten) eingestellt werden.

• Wenn Video und Audio zwischen dem Fernseher und der Soundbar nicht synchron ist, wählen Sie in der Klangsteuerung SYNC aus und legen dann mithilfe der Tasten Oben/Unten eine Audioverzögerung zwischen 0 und 300 Millisekunden fest.

• Falls Surround-Lautsprecher (nicht mitgeliefert) verbunden sind, wählen Sie REAR LEVEL und verwenden Sie die Oben/Unten-Tasten zum Einstellen der Lautstärke im Bereich von -6 bis +6. Die REAR SPEAKER-Funktion kann unter Verwendung der Oben/Unten-Taste auf ON/OFF gestellt werden.

• SYNC wird nur bei einigen Funktionen unterstützt.DEU - 25

Surround Surround VOL BASS SOUNDMODESMARTMODE Die Surroundton-Funktion verleiht dem Ton Tiefe und Raumgefühl. Bei jedem Drücken dieser Taste wird zwischen ON und OFF gewechselt.

• ON : Ton über alle Lautsprecher ausgeben.

• OFF : Sie können den Ton des Kanals der Originalquelle aus mehreren Lautsprechern hören.

SOUND MODE Surround VOL BASS SOUND MODE SMARTMODE Sie können den gewünschten Toneffekt durch Wahl von STANDARD, MUSIC, CLEAR VOICE, SPORTS, oder MOVIE auswählen. Wenn Sie den Originalton hören möchten, wählen Sie den Modus „STANDARD“.

• DRC (Dynamic Range Control) DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Wenn Sie die SOUND MODE-Taste im Standby-Modus gedrückt halten, wird DRC (Dynamic Range Control) ein- oder ausgeschaltet. Bei aktiviertem DRC wird lauter Ton reduziert. (Der Ton könnte verzerrt werden.)

Surround VOL BASS SOUNDMODESMARTMODE Quelle Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwählen.

• Modus BT PAIRING Zum Einschalten des „BT PAIRING“-Modus im „BT“-Modus halten Sie die taste (Quelle) länger als 5 Sekunden lang gedrückt. Siehe Seite 15 für Einzelheiten.

• Auto Power Down-Funktion In folgenden Situationen wird das Gerät automatisch ausgeschaltet. – Modus D.IN / WIFI / BT: Wenn seit mehr als 5 Minuten kein Audiosignal empfangen wurde. – Modus HDMI 1 oder HDMI 2: Wenn seit mehr als 15 Minuten kein Audiosignal empfangen wurde. – Modus AUX : – Wenn das Audio-(AUX)-Kabel seit 5 Minuten getrennt ist. – Wenn bei angeschlossenem Audio-(AUX)-Kabel 8 Stunden lang keine TASTE betätigt wird. (Die Auto Power Down-Funktion kann nur in diesem Fall ausgeschaltet werden.) – Um die Auto Power Down-Funktion während des „AUX“-Modus auszuschalten, drücken und halten Sie die p-Taste für 5 Sekunden gedrückt. „ON-AUTO POWER DOWN“ / „OFF-AUTO POWER DOWN“ wird auf dem Bildschirm angezeigt.

Wiedergabe / Pause (BT/Wi-Fi) Surround VOL BASS SOUNDMODESMARTMODE Drücken Sie die p-Taste, um eine Musikdatei vorübergehend anzuhalten. Wenn Sie die Taste erneut drücken, wird die Musikdatei wiedergegeben.DEU - 26

Surround VOL BASS SOUNDMODESMARTMODE Oben/Unten/ Links/Rechts Drücken Sie die angegebenen Bereiche zum Auswählen von Oben/Unten/Links/Rechts. Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswählen oder Einstellen von Funktionen.

• Wiederholen Zum Verwenden der Wiederholungsfunktion drücken Sie die Oben-Taste.

• Musiktitel überspringen Drücken Sie die Taste Rechts, um die nächste Musikdatei auszuwählen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwählen.

• Anynet+ / Auto Power Link Sie können Anynet+ und Auto Power Link ein- oder ausschalten. Anynet+ und Auto Power Link werden jeweils durch die Taste Rechts und Links geregelt. – Anynet+ : Wenn die Soundbar über ein HDMI-Kabel an einen Samsung Fernseher angeschlossen ist, können Sie die Soundbar mit einer Samsung TV-Fernbedienung steuern. Halten Sie die Taste Rechts 5 Sekunden lang gedrückt, um Anynet+ ON- und OFF. – Auto Power Link : Falls die Soundbar durch ein digitales optisches Kabel an Ihren Fernseher angeschlossen ist, kann die Soundbar automatisch eingeschaltet werden, wenn Sie Ihren Fernseher einschalten. Halten Sie die Taste Links 5 Sekunden lang gedrückt, um Auto Power Link auf ON und OFF zu stellen. – Die Funktionen Anynet+ / Auto Power Link sind automatisch auf ON eingestellt.

Surround VOL BASS SOUND MODE SMART MODE SMART MODE Optimiert die Soundeffekte automatisch auf die gerade wiedergegebene Szene. Der Modus wird bei jedem Drücken der Taste ein- oder ausgeschaltet.

Surround VOL BASS SOUNDMODESMARTMODE BASS SurroundSOUND MODE SMART MODE VOL BASS SOUNDBAR SurroundSOUND MODE SMART MODE VOL BASS SOUNDBAR Surround SOUND MODE SMART MODE VOL BASS SOUNDBAR Surround SOUND MODE SMART MODE VOL BASS SOUNDBAR Drücken Sie die Taste nach oben oder unten, um die BASS-Lautstärke im Bereich von -6 bis +6 einzustellen. Drücken Sie die Taste, um den BASS-Lautstärkepegel auf 0 zu stellen.

• Wenn ein Subwoofer (nicht mitgeliefert) verbunden ist, wird die BASS-Taste auf die Subwoofer-Taste umgeschaltet. Drücken Sie die Taste nach oben oder unten, um die Lautstärke des Subwoofers entweder auf -12 oder im Bereich von -6 bis +6 einzustellen. Um die Subwoofer-Lautstärke auf 0 zu stellen, drücken Sie die Taste.DEU - 27

Surround VOL BASS SOUNDMODESMARTMODE VOL Surround SOUND MODE SMART MODEVOLBASSSOUNDBAR Surround SOUND MODE SMART MODEVOLBASSSOUNDBAR SurroundSOUND MODE SMART MODE VOL BASS SOUNDBAR SurroundSOUND MODE SMART MODE VOL BASS SOUNDBAR Drücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen.

• Stummschaltung Drücken Sie die Taste VOL, um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten. Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung Verwenden Sie das Menü des Fernsehers, um den Lautsprecher des Fernsehers auf externe Lautsprechereinzustellen.(WeitereInformationenndenSieimBenutzerhandbuchdes Fernsehers.)

• Nach der Installation der Soundbar können Sie die Lautstärke der Soundbar mit der IR- Fernbedienung anpassen, die mit dem Samsung Fernseher mitgeliefert wurde. (Falls Sie diese Funktion nicht verwenden wollen, wenn die Soundbar eingeschaltet ist, halten Sie die Surround-Taste für 5 Sekunden gedrückt. In der Anzeige der Soundbar wird „OFF-TV REMOTE“ angezeigt und die Funktion wird ausgeschaltet.) Um die Lautstärke nur mit der Samsung TV-Fernbedienung anzupassen, halten Sei die Surround- Taste länger als 5 Sekunden gedrückt, bis „SAMSUNG-TV REMOTE“ in der Anzeige der Soundbar erscheint. – Jedes Mal, wenn die Surround-Taste für 5 Sekunden gedrückt gehalten wird, wird der Modus in der folgenden Reihenfolge umgeschaltet: „SAMSUNG-TV REMOTE” (Standardmodus) → „OFF-TV REMOTE” → „ALL-TV REMOTE”.

• Um die Lautstärke der Soundbar mit der Fernbedienung des Fernsehers eines Drittherstellers anzupassen, schalten Sie die Soundbar ein, halten Sie die Surround-Taste für 5 Sekunden gedrückt (in der Anzeige der Soundbar wird „OFF-TV REMOTE“ angezeigt), lassen Sie die Surround-Taste los und halten Sie dann die Surround-Taste erneut länger als 5 Sekunden gedrückt. In der Anzeige der Soundbar wird „ALL-TV REMOTE“ angezeigt. – Diese Funktion ist je nach Fernbedienung eventuell nicht verfügbar. – Diese Funktion wird von den folgenden Herstellern unterstützt: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCADEU - 28 Verwenden der verborgenen Tasten Verborgene Taste Referenzseite Fernbedienungstaste Funktion Surround TV-Fernbedienung Ein/Aus Seite 27 (Quelle) BT-Kopplung Seite 15 p (Wiedergabe / Pause) Auto Power Down Ein/Aus (AUX-Modus) Seite 25 Links Auto Power Link ON/OFF Seite 7 Rechts Anynet+ ON/OFF Seite 26 (Klangsteuerung) 7-Band EQ Seite 24 SOUND MODE DRC ON/OFF (Standby) Seite 25 Ausgabe-SpezikationenfürdieunterschiedlichenSound-Effekt-Modi Effekt Eingang Ausgang Außer drahtloses Rücklautsprecherkit Einschließlich drahtloses Rücklautsprecherkit Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER

• Der obere Lautsprecher ist in einem Kanal enthalten.

• Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Für den Erwerb eines Kits kontaktieren Sie den Händler, bei dem Sie die Soundbar erworben haben.DEU - 29 10 SOFTWAREAKTUALISIERUNG Wenn die Soundbar mit dem Internet verbunden ist, werden Softwareaktualisierungen automatisch ausgeführt, auch wenn die Soundbar ausgeschaltet ist.

• Zum Verwenden der automatischen Aktualisierungsfunktion muss die Soundbar mit dem Internet verbunden sein. Die Wi-Fi- Verbindung zur Soundbar wird beendet, wenn ihr Stromkabel getrennt wird oder wenn der Strom abgeschaltet wird. Wird die Stromverbindung unterbrochen, schalten Sie die Soundbar ein und verbinden Sie sie erneut. 11 INSTALLIEREN DER WANDHALTERUNG Vorsichtsmaßnahmen für die Installation

• Installieren Sie nur an einer vertikalen Wand.

• Installieren Sie nicht an einem Ort mit hoher Temperatur oder Feuchtigkeit.

• Überprüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Falls nicht, verstärken Sie die Wand oder wählen Sie einen anderen Installationsort.

• Kaufen und verwenden Sie Befestigungsschrauben oder Verankerungen, die für Ihre Wandart geeignet sind (Gipskartonplatte, Eisenplatte, Holz, etc.). Fixieren Sie die Befestigungsschrauben falls möglich mit Wandverankerungen.

• Kaufen Sie Schrauben für die Wandmontage entsprechend der Art und der Dicke der Wand, an der Sie die Soundbar montieren wollen. – Durchmesser: M5 – Länge: 35 mm oder länger empfohlen.

• Schließen Sie die Kabel vom Gerät an externe Geräte an, bevor sie die Soundbar an der Wand installieren.

• Stellen Sie sicher, dass das Gerät ausgeschaltet und der Netzstecker gezogen ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommen. Komponenten für die Anbringung an der Wand 450mm Montagehilfe für die Wandhalterung Aufhängungsschraube (2 Stck.) Schraube (2 Stck.) Wandhalterung (2 Stck.)DEU - 30

1. Platzieren Sie die Montagehilfe für die

Wandhalterung an der Wand.

• Die Montagehilfe für die Wandhalterung muss waagerecht positioniert sein.

• Falls Ihr Fernseher an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers. 5 cm oder mehr

2. Achten Sie darauf, dass sich die Mittellinie der

Papierschablone in der Mitte des Fernsehers bendet (wenn Sie die Soundbar unter dem Fernseher montieren). Befestigen Sie die Montagehilfe für die Wandhalterung dann mit Klebeband an der Wand.

• Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs bendet. Mittellinie 450mm

3. Verwenden Sie ein scharfes Objekt wie einen

Stift oder Bleistift, um die Positionen der Löcher zu markieren, und entfernen Sie dann die Montagehilfe für die Wandhalterung. 450mm CENTER LINE

4. Bohren Sie mit einem geeigneten Bohrer an

jeder Markierung ein Loch in die Wand.

• Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel oder Molly-Dübel in die Löcher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel oder Molly-Dübel verwenden, achten Sie darauf, dass die gebohrten Löcher für die verwendeten Dübel oder Molly-Dübel groß genug sind.

5. Stecken Sie eine Schraube (nicht enthalten)

durch jede Aufhängungsschraube und drehen Sie dann jede Schraube in einem Aufhängungsschraubenloch.

6. Installieren Sie 2 Wandhalterung mit der

richtigen Ausrichtung auf der Unterseite der Soundbar unter Verwendung von 2 Schraube.

• Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar benden. Rückseite der Soundbar Rechtes Ende der SoundbarDEU - 31

7. Montieren Sie die Soundbar mithilfe der

befestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhängungsschrauben an der Wand hängen.

8. Schieben Sie die Soundbar wie nachfolgend

dargestellt nach unten, sodass die Wandhalterung sicher auf den Aufhängungsschraube ruhen.

• Setzen Sie die Aufhängungsschraube in den breiten (unteren) Teil der Wandhalterung ein und schieben Sie dann die Wandhalterung nach unten, sodass die Wandhalterung sicher auf den Aufhängungsschraube ruhen. Zusammenbau des Kabelhalters Verwenden Sie wie in der Abbildung gezeigt die mitgelieferten Schraube, um den Kabelhalter an der Soundbar zu befestigen und verwenden Sie dann den Kabelhalter, um beliebige Kabel zu ordnen.

(OPTICAL) HDMI IN 1 HDMI IN 2 HDMI OUT (TV-ARC) POWER IN POWER OUT (For TV)DEU - 32 12 FEHLERBEHEBUNG Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte. Das Gerät wird nicht eingeschaltet. Ist das Stromkabel an die Steckdose angeschlossen? ; Schließen Sie den Netzstecker an die Steckdose an. Eine Funktion funktioniert nicht, wenn die Taste gedrückt wird. Gibt es statische Elektrizität in der Luft? ; Trennen Sie den Netzstecker und schließen Sie ihn erneut an. Im BT-Modus kommt es zu Tonaussetzern. ; Siehe die Abschnitte zur Bluetooth- Verbindung auf Seite 9 und 15. Es wird kein Ton wiedergegeben. Ist die Stummschaltfunktion aktiviert? ; Drücken Sie die Taste VOL, um die Funktion zu deaktivieren. Ist die Lautstärke auf das Minimum eingestellt? ; Passen Sie die Lautstärke an. Die Fernbedienung funktioniert nicht. Sind die Batterien leer? ; Tauschen Sie sie gegen neue aus. Ist der Abstand zwischen Fernbedienung und Soundbar-Hauptgerät zu groß? ; Gehen Sie mit der Fernbedienung näher an das Soundbar-Hauptgerät heran. Der Fernseher kann nicht verbunden werden. Bei Verbindung mit einem kabelgebundenen Netzwerk ; Überprüfen Sie, ob das Kabel richtig angeschlossen ist. (Überprüfen Sie den Portnamen, um sicherzustellen, dass das Kabel an den richtigen Port angeschlossen ist.) (Siehe die entsprechende Seite für jede Verbindungsmethode.) ; Drücken Sie die Taste (Quelle) auf der rechten Seite der Soundbar oder auf der Fernbedienung, um zu überprüfen, ob der richtige Modus eingestellt ist. Bei Verbindung mit einem Drahtlosnetzwerk ; Verbindung über Bluetooth

1. Schalten Sie die Soundbar in den

„BT PAIRING“-Modus um und verwenden Sie dann den Fernseher, um erneut zu suchen. (Näheres nden Sie auf Seite 9.) ; Verbunden über Wi-Fi

1. Überprüfen Sie, ob der Fernseher ein

kompatibles Modell ist.

• Nur nach 2014 auf den Markt gebrachte Samsung Smart TVs werden unterstützt.

2. Prüfen Sie, ob der Fernseher mit dem

Wi-Fi verbunden ist.

• Falls der Fernseher nicht mit dem Wi-Fi verbunden ist, verwenden Sie das Netzwerkmenü des Fernsehers, um eine Verbindung herzustellen. (Siehe die Bedienungsanleitung des Fernsehers.)DEU - 33

3. Prüfen Sie, ob die Soundbar mit dem Wi-Fi

• Wenn sie verbunden ist, wird die Soundbar in der Lautsprecherliste aufgeführt, wenn die Samsung Multiroom app auf dem Mobilgerät ausgeführt wird (z. B. Smartphone oder Tablet). (Näheres nden Sie auf Seite 18.)

4. Suchen Sie nach einem DFS-Kanal.

• Falls Ihr Drahtlosrouter (Wi-Fi) einen DFS-Kanal verwendet, können Sie keine Wi-Fi-Verbindung zwischen dem Fernseher und der Soundbar herstellen. Kontaktieren Sie Ihren Internetdienstleister für Details. 13 LIZENZ Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS Digital Surround are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

• Die Spotify Software ist Gegenstand einer Drittanbieter Lizenz, die Sie unter folgender Adresse nden: www.spotify.com/connect/third-party- licenses.

• Weitere Informationen über Spotify Connect nden Sie auf www.spotify.com/connect 14 BEKANNTMACHUNG

LIZENZEN Weitere Informationen über bei diesem Gerät eingesetzten Open Source nden Sie auf den Webseiten: http://opensource.samsung.comDEU - 34

15 WICHTIGE HINWEISE ZUM KUNDENDIENST

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.

• Es kann eine Gebühr erhoben werden, wenn: (a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

• Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.

16 SPEZIFIKATIONEN UND LEITFADEN

Technische daten ALLGEMEIN Gewicht 6,3 kg Abmessungen (B × H × T) 1150,0 x 80,0 x 130,4 mm Betriebstemperatur +5°C bis +35°C Zulässige Luftfeuchtigkeit 10 % ~ 75 % HDMI Video 1080p, 1080i, 720p, 576p, 480p 2160p@24/25/30Hz 4:4:4 2160p@60/50Hz 4:2:0 Lautsprecher Tieftöner x 6, Hochtöner x 5, 4ohm Unterstützte Wiedergabeformate LPCM 2ch, Dolby Audio™ (unterstützt Dolby® Digital), DTS Ausgangsleistung des Drahtlosgeräts Wi-Fi max. Transmitterleistung 100mW bei 2,4GHz – 2,4835GHz, 5,15GHz – 5,35GHz & 5,47GHz-5,725GHz BT max. Transmitterleistung 100mW bei 2,4GHz – 2,4835GHz HINWEISE

• Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

• Gewicht und Abmessungen können von den Angaben abweichen.

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)DEU - 35 Achtung : Das Gerät startet automatisch neu, wenn Sie Wi-Fi/Ethernet ein- oder ausschalten. Leistungsaufnahme im Standby-Betrieb (W) (Bei alle Netzwerk-Ports auf „ON“) 3,7W Wi-Fi/Ethernet Port Deaktivierungsmethode Halten Sie die Wi-Fi SETUP Taste am Gerät 30 Sekunden lang gedrückt, um Wi-Fi/Ethernet ein- oder auszuschalten. Bluetooth Port Deaktivierungsmethode Halten Sie die SPK ADD Taste am Gerät 30 Sekunden lang gedrückt, um Bluetooth ein- oder auszuschalten.

• Samsung Electronics erklärt hiermit, dass dieses Gerät der Richtlinie 2014/53/ EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: http://www.samsung.com. Geben Sie unter Support > Produktsupport suchen den Modellnamen ein. Dieses Gerät kann in allen EU-Ländern betrieben werden. Die 5GHz WLAN(Wi-Fi oder SRD)-Funktion dieses Geräts kann nur in Innenräumen betrieben werden.DEU - 36 [Korrekte Entsorgung der Batterien dieses Produkts] (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG- Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen. Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Für Informationen über die Umweltverpichtungen und produktspezischen regulatorischen Verpichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlEST - ii OHUTUSTEAVE HOIATUSED
