NAVODILA ZA UPORABO HWMS750 SAMSUNG

Sklapanje držača kabela

• Upute za uporabu Držač kabela potražite na str. 31.

Spajanje na dovod električne energije

Sklapanje kabla držača

izabrali režim „WIFI“.

• Izpostavljanje naprave padavinam ali vlagi poveča nevarnost požara ali električnega udara. POZOR

• Naprava naj bo vedno vključena v ozemljeno električno vtičnico.

• Če želite napravo izključiti iz električnega omrežja, izvlecite vtikač, katerega napajalni kabel naj bo prosto dostopen, iz vtičnice.

2. Med neurji vtikač izključite iz električne

vtičnice. Zvišana napetost, ki jo povzroči strela, lahko poškoduje napravo.

3. Naprave ne izpostavljajte neposredni sončni

svetlobi ali drugim virom toplote. To lahko povzroči pregrevanje in okvaro naprave.

4. Zaščitite napravo pred vlago (npr. vazami) in

prekomerno toploto (npr. kaminom) ali napravami, ki ustvarjajo močno elektromagnetno valovanje. Če pride do okvare naprave, napajalni kabel izključite iz vtičnice. Naprava ni primerna za industrijsko rabo. Izdelek uporabljajte le za osebno uporabo. Če napravo ali ploščo hranite v hladnem prostoru, lahko pride do kondenzacije. Če napravo prevažate v zimskem času, pred uporabo počakajte približno 2 uri, da se segreje na sobno temperaturo.

Uporabniški priročnik ima dva dela: ta preprosti papirnati UPORABNIŠKI PRIROČNIK in podrobni POPOLNI PRIROČNIK, ki ga lahko prenesete.

UPORABNIŠKI PRIROČNIK

Ta priročnik si oglejte za varnostna navodila, namestitev izdelka, dele, povezave in specikacije izdelka.

Če preberete kodo QR, lahko v Samsungovem spletnem centru za pomoč strankam dostopate do Polnega priročnika. Za ogled priročnika v računalniku ali mobilni napravi s spletnega mesta prenesite priročnik v obliki dokumenta. (http://www.samsung.com/support) Oblika, opis in zaslonski prikaz aplikacije se lahko spremenijo brez predhodnega obvestila.SLV - iv VSEBINA 01 Preverjanje komponent 2 Vstavljanje baterij pred uporabo daljinskega upravljalnika (2 bateriji AA) ------------------------- 2 02 Pregled izdelka 3 Sprednja plošča/desna plošča zvočnika Soundbar ------------------------- 3 Spodnja plošča zvočnika Soundbar ------------------------- 4 03 Povezovanje zvočnika Soundbar 5 Priključitev v električno napajanje

– Povezovanje z optičnim kablom

18SLV - v 07 Povezovanje izdelka Amazon 20 08 Upravljanje zvočnika Soundbar z napravo Amazon 23 09 Uporaba daljinskega upravljalnika 24 Kako uporabljati daljinski upravljalnik

Izhodne specikacije za različne načine zvočnega učinka

10 Posodobitev programske opreme 29 11 Namestitev stenskega nosilca 29 Previdnostni ukrepi pri namestitvi

Namestitev držala za kabel

12 Odpravljanje napak 32 13 Licenca 33 14 Obvestilo o odprtokodnih licencah 33 15 Pomembno obvestilo o servisiranju 34 16 Specikacije in vodnik 34 Tehnične lastnosti

• Za dele za namestitev zvočnika Soundbar na steno si oglejte stran 29.

• Za navodila za uporabo Držalo za kabel glejte stran 31.

• Za nakup dodatnih delov ali izbirnih kablov se obrnite na Samsungov servisni center ali podporo za stranke Samsung.

• Pripomočki se lahko na videz nekoliko razlikujejo od zgoraj prikazanih. Vstavljanje baterij pred uporabo daljinskega upravljalnika (2 bateriji AA) Pokrov baterije potisnite v smeri puščice, dokler ga v celoti ne odstranite. Vstavite 2 bateriji AA (1,5V), tako da sta njuni polariteti pravilno usmerjeni. Pokrov baterije potisnite nazaj na mesto.SLV - 3

PREGLED IZDELKA Sprednja plošča/desna plošča zvočnika Soundbar

• Ko je glasnost prilagojena, se stopnja glasnosti prikaže na sprednjem zaslonu zvočnika Soundbar.

• Za vklop načina »BT PAIRING« spremenite v način »BT« in pridržite gumb (Vir) za več kot 5sekund.

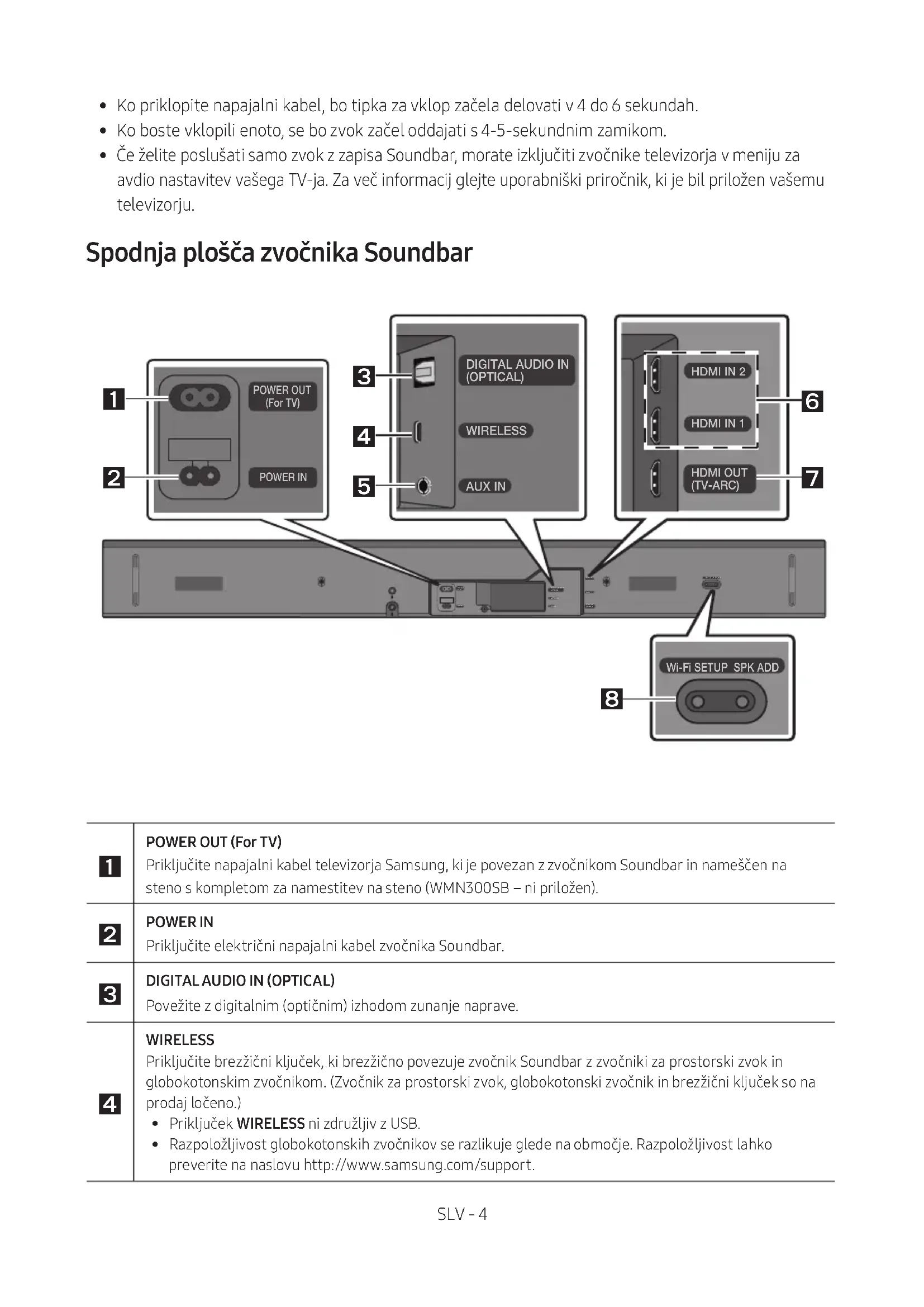

• Ko priklopite napajalni kabel, bo tipka za vklop začela delovati v 4 do 6 sekundah.

• Ko boste vklopili enoto, se bo zvok začel oddajati s 4-5-sekundnim zamikom.

• Če želite poslušati samo zvok z zapisa Soundbar, morate izključiti zvočnike televizorja v meniju za avdio nastavitev vašega TV-ja. Za več informacij glejte uporabniški priročnik, ki je bil priložen vašemu televizorju. Spodnja plošča zvočnika Soundbar Wi-Fi SETUP SPK ADDHDMI IN 2HDMI IN 1HDMI OUT(TV-ARC)POWER INPOWER OUT(For TV)WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL) Wi-Fi SETUP SPK ADD WIRELESS AUX IN

POWER OUT (For TV) Priključite napajalni kabel televizorja Samsung, ki je povezan z zvočnikom Soundbar in nameščen na steno s kompletom za namestitev na steno (WMN300SB – ni priložen).

POWER IN Priključite električni napajalni kabel zvočnika Soundbar.

DIGITAL AUDIO IN (OPTICAL) Povežite z digitalnim (optičnim) izhodom zunanje naprave.

WIRELESS Priključite brezžični ključek, ki brezžično povezuje zvočnik Soundbar z zvočniki za prostorski zvok in globokotonskim zvočnikom. (Zvočnik za prostorski zvok, globokotonski zvočnik in brezžični ključek so na prodaj ločeno.)

• Priključek WIRELESS ni združljiv z USB.

• Razpoložljivost globokotonskih zvočnikov se razlikuje glede na območje. Razpoložljivost lahko preverite na naslovu http://www.samsung.com/support.SLV - 5

Te enote ali drugih delov ne priključujte v vtičnico z izmeničnim tokom, dokler vse povezave med deli niso končane.

03 POVEZOVANJE ZVOČNIKA SOUNDBAR

Priključitev v električno napajanje

• Za več informacij o potrebni električni energiji in porabi električne energije si oglejte oznako na izdelku. (Oznaka: Spodnji del glavne enote zvočnika Soundbar) HDMI IN 2HDMI IN 1HDMI OUT(TV-ARC)POWER INPOWER OUT(For TV)WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL) POWER IN Spodnji del glavne enote zvočnika Soundbar Napajalni kabelPriključitev v električno napajanje

• Priključek POWER OUT se uporablja za napajanje televizorja Samsung, ki je nameščen na steno s kompletom za namestitev na steno (WMN300SB – ni priložen).

• Priključek POWER OUT lahko povežete samo s televizorji Samsung, ki uporabljajo 2-pinski napajalni kabel in porabljajo 400 W ali manj. (Če priključek povežete z napravo, ki porablja več kot 400 W, se lahko zvočnik Soundbar poškoduje ali neha delovati.) Za seznam televizorjev Samsung, ki so združljivi s kompletom za namestitev na steno WMN300SB in priključkom POWER OUT, si oglejte uporabniški priročnik za Komplet za namestitev na steno WMN300SB. Priročnik si lahko ogledate v spletu na naslovu http://www.samsung.com/support.SLV - 7

04 POVEZAVA S TELEVIZORJEM

Poslušajte zvok televizorja iz zvočnika Soundbar prek žične ali brezžične povezave.

• Ko je zvočnik Soundbar povezan z izbranimi televizorji Samsung, ga lahko upravljate s televizijskim daljinskim upravljalnikom. – Če uporabljate optični kabel, lahko to funkcijo podpirajo pametni televizorji Samsung 2017, ki podpirajo povezavo Bluetooth. – Ta funkcija omogoča tudi uporabo televizijskega menija za prilagoditev zvočnega polja in številnih nastavitev, kot sta glasnost in izklop zvoka. Metoda 1. Povezava s kablom Če pri oddajanju signalov Dolby Digital v televizorju uporabljate nastavitev PCM za »Digitalna izhodna oblika zvoka«, priporočamo spremembo nastavitve v Dolby Digital. Ko spremenite nastavitev, lahko izkusite boljšo kakovost zvoka. (Meni se lahko razlikuje, odvisno od proizvajalca televizorja.) Povezovanje z optičnim kablom WIRELESS AUX IN DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTOptični kabelSpodnji del zvočnika Soundbar D.IN

vtičem OPTICAL OUT na televizorju.

2. Pritisnite gumb (Vir) na desni plošči ali daljinskem upravljalniku, nato izberite način »D.IN«.

Funkcija Auto Power LinkKo vklopite televizor, funkcija Auto Power Link samodejno vklopi zvočnik Soundbar.1. Zvočnik Soundbar in televizor povežite z digitalnim optičnim kablom.

2. Pritisnite gumb (Vir) na plošči na desni strani ali daljinskem upravljalniku in izberite način

• Funkcija Auto Power Link je privzeto nastavljena na ON. (Za izklop te funkcije z zvočnikom Soundbar izklopite funkcijo Samodejni vklop.)

1. Ko sta zvočnik Soundbar in televizor vklopljena, priključite kabel HDMI (ni priložen), kot je

2. Na zaslonu glavne enote zvočnika Soundbar se pojavi napis »TV ARC« in zvočnik Soundbar

predvaja televizijski zvok

• Če televizijski zvok ni slišen, pritisnite gumb (Vir) na daljinskem upravljalniku ali desni strani zvočnika Soundbar, da preklopite v način »D.IN«. Na zaslonu se zaporedno pojavita »D.IN« in »TV ARC« in televizijski zvok se začne predvajati.

• Če se na zaslonu glavne enote zvočnika Soundbar ne izpiše »TV ARC«, preverite, ali je kabel povezan z ustreznimi vrati.

• Če želite spremeniti glasnost zvočnika Soundbar, uporabite gumbe za glasnost na daljinskem upravljalniku televizorja.SLV - 9 OPOMBE

• Priporočamo vam, da po možnosti uporabite brezžični kabel HDMI. Če uporabite žično povezavo HDMI, izberite kabel s premerom manj kot 14 mm.

• Funkcija Anynet+ mora biti vklopljena.

• Ta funkcija ni na voljo, če kabel HDMI ne podpira funkcije ARC. Metoda 2. Brezžično povezovanje Povezovanje televizorja prek funkcije Bluetooth Ko je televizor povezan prek povezave Bluetooth, lahko slišite stereo zvok brez neprijetnosti s kabli.

• Naenkrat lahko povežete samo en televizor. Osnovna povezava

1. Pritisnite gumb (Vir) na plošči na desni strani ali daljinskem upravljalniku in izberite način

• Če se pojavi »BT READY«, pritisnite gumb (Vir) na plošči na desni strani zvočnika Soundbar ali na daljinskem upravljalniku in ga pridržite več kot 5 sekund, da se pojavi sporočilo »BTPAIRING«.

• V načinu »BTPAIRING« bo lučka LED na desnem robu zvočnika Soundbar utripala.

3. V televizorju izberite način Bluetooth. (Za več informacij si oglejte priročnik za televizor.)

4. Na seznamu televizijskega zaslona izberite »[AV] Samsung Soundbar MSxxx«.

Razpoložljiv zvočnik Soundbar je na seznamu naprav Bluetooth v televizorju naveden z »NeedPairing« ali »Paired«. Če se želite povezati z zvočnikom Soundbar, izberite sporočilo in vzpostavite povezavo.

• Ko se televizor poveže, se na sprednjem zaslonu zvočnika Soundbar pojavi [Ime televizorja] → »BT«.

5. Zdaj lahko televizijski zvok slišite iz zvočnika Soundbar.SLV - 10

Če se naprava ne poveže

• Če se na seznamu pojavi predhodna povezava z zvočnikom Soundbar (npr. »[AV] Samsung Soundbar MSxxx«), jo izbrišite.

• V načinu »BT« pritisnite in pridržite gumb (Vir) na desni plošči zvočnika Soundbar ali daljinskem upravljalniku več kot 5 sekund, da preklopite v način »BT PAIRING«. Nato na iskalnem seznamu televizorja izberite »[AV] Samsung Soundbar MSxxx«. Kaj pomenita stanji BT READY in BT PAIRING?

• BT READY : V tem načinu lahko iščete predhodno povezane televizorje ali se povežete z zvočnikom Soundbar iz predhodno povezane mobilne naprave.

• BT PAIRING : V tem načinu se lahko povežete z novo napravo. (Ko ste v načinu »BT«, pritisnite in pridržite gumb (Vir) na zgornji plošči zvočnika Soundbar ali daljinskem upravljalniku več kot 5sekund.) OPOMBE

• Če ste ob povezovanju naprave Bluetooth pozvani za vnos kode PIN, vnesite <0000>.

• V načinu povezave Bluetooth bo povezava Bluetooth prekinjena, če bo razdalja med enoto Soundbar in napravo Bluetooth večja od 10 m.

• Zvočnik Soundbar se samodejno izklopi po 5 minutah v stanju pripravljenosti.

• Zvočnik Soundbar iskanja Bluetooth ali povezovanja ne bo izvedel pravilno v naslednjih primerih: – Če je okrog zvočnika Soundbar močno električno polje. – Če je z zvočnikom Soundbar hkrati povezanih več naprav Bluetooth. – Če je naprava Bluetooth izklopljena, ni na mestu ali ne deluje pravilno.

• Elektronske naprave lahko povzročijo radijske motnje. Naprav, ki proizvajajo elektromagnetne valove, ne postavljajte v bližino glavne enote zvočnika Soundbar (denimo mikrovalovnih pečic, naprav za brezžično omrežje LAN itd.). Prekinjanje povezave med zvočnikom Soundbar in televizorjem Pritisnite gumb (Vir) na plošči na desni strani ali daljinskem upravljalniku in preklopite v kateri koli način razen »BT«.

• Prekinitev povezave traja, ker mora televizor prejeti odziv iz zvočnika Soundbar. (Čas se lahko razlikuje, odvisno od modela televizorja.)

(Predvajanje/Začasna ustavitev) na daljinskem upravljalniku v stanju »BT READY«. (Preklopite iz Vklop → Izklop)SLV - 11 Povezovanje prek omrežja Wi-Fi Kontrolni seznam pred povezovanjem

1. Potrdite, da je bil pametni televizor Samsung Smart TV naprodaj po letu 2014. Ta funkcija je

združljiva samo s pametnimi televizorji Samsung, ki so naprodaj po letu 2014.

2. Zagotovite, da je brezžični usmerjevalnik (Wi-Fi) pripravljen in deluje.

3. Zagotovite, da je televizor povezan z brezžičnim usmerjevalnikom (omrežjem Wi-Fi).

1. korak: Povezovanje zvočnika Soundbar z omrežjem Wi-Fi

1. Na desni strani zvočnika Soundbar ali daljinskem upravljalniku pritisnite gumb (Vir), da

izberete način »WIFI«.

• Če uporabljate izbrani televizor Samsung (pametni televizorji Samsung 2016 ali 2017, ki podpirajo povezavo Bluetooth) – Če izberete način »WIFI«, ko je televizor vklopljen, se bo na televizijskem zaslonu prikazalo pojavno okno z navodili za samodejno povezavo zvočnika Soundbar z brezžičnim usmerjevalnikom (Wi-Fi). Oglejte si navodila v pojavnem oknu v televizorju. WIFI

4. Upoštevajte navodila na zaslonu aplikacije v mobilni napravi, da zvočnik Soundbar povežete z

omrežjem Wi-Fi.SLV - 12

2. korak : Konguracija nastavitev v televizorju

• Če se po tem, ko vhodni vir spremenite v zvočnik Soundbar, povezava med televizorjem in brezžičnim omrežjem prekine, prek televizijskega menija televizor znova povežite z omrežjem. Za televizorje iz leta 2017

2. Zvočnik Soundbar začne predvajati televizijski zvok.

Za televizorje iz leta 2016

2. Zvočnik Soundbar začne predvajati televizijski zvok.

Za televizorje iz leta 2015

1. Meni Domov V Seznam zvočnikov Izberite [AV] Samsung Soundbar MSxxx (Wi-Fi)

2. Zvočnik Soundbar začne predvajati televizijski zvok.

Za televizorje iz leta 2014

2. S položaja zvočnika Soundbar izberite možnost »[AV] Samsung Soundbar MS750« in nato

Predvajanje TV-zvoka Multiroom LinkTV zvočnik• Vrsta TV-namestitve StojaloTV SoundConnect• Seznam zvočnih naprav Samsung• Dodajan. nove napraveVklopMultiroom Link• Nastavitve Soundbar+SurroundSlušalke Bluetooth• Seznam slušalk Bluetooth

4. Zvočnik Soundbar začne predvajati televizijski zvok.

• Če brezžični usmerjevalnik (Wi-Fi) uporablja kanal DFS, povezave Wi-Fi med televizorjem in zvočnikom Soundbar ne bo mogoče vzpostaviti. Za podrobnosti se obrnite na ponudnika internetnih storitev.

• Če povezava Wi-Fi s pasovno širino 5 GHz ni tekoča, uporabite pasovno širino 2,4 GHz.SLV - 13

05 POVEZOVANJE ZUNANJE NAPRAVE

Če želite predvajati zvok zunanje naprave prek zvočnika Soundbar, povežite zunanjo napravo prek žičnega ali brezžičnega omrežja. Povezovanje z optičnim ali analognim zvočnim (AUX) kablom WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL)OPTICAL OUT- AUDIO - R L Optični kabelKabel za zvok (AUX) (ni priložen)Spodnji del zvočnika Soundbar Spodnji del zvočnika SoundbarBD/Predvajalnik DVD/STB/ Igralna konzolaDesna stran zvočnika Soundbar ALI Optični kabel X Vhod DIGITAL AUDIO IN (OPTICAL) na glavni enoti z digitalnim optičnim kablom povežite z vtičem OPTICAL OUT na vhodni napravi. Y Izberite način »D.IN«, tako da na desni plošči ali daljinskem upravljalniku pritisnete gumb (Vir). ALI Kabla za zvok (AUX) X Vhod AUX IN (zvok) na glavni enoti s kablom za zvok povežite s priključkom AUDIO OUT na vhodni napravi. Y Izberite način »AUX«, tako da na desni plošči ali daljinskem upravljalniku pritisnete gumb (Vir).SLV - 14 Povezovanje s kablom HDMI HDMI IN 1HDMI IN 2HDMI OUT(TV-ARC) HDMI OUT HDMI IN (ARC) Kabel HDMI (ni priložen) ALI ALI Kabel HDMI (ni priložen)Spodnji del zvočnika Soundbar

1. Kabel HDMI (ni priložen) v vtiču HDMI IN 1 ali HDMI IN 2 na zadnji strani izdelka povežite z vtičem

3. Pritisnite gumb (Vir) na plošči na desni strani ali daljinskem upravljalniku in izberite način

»HDMI 1« ali »HDMI 2«.

4. Izbrani način HDMI je prikazan na zaslonu zvočnika Soundbar in zvok se predvaja.SLV - 15

• Naenkrat lahko povežete največ eno napravo Bluetooth. Naprava Bluetooth Osnovna povezava

1. Pritisnite gumb (Vir) na plošči na desni strani ali daljinskem upravljalniku in izberite način

• Če se pojavi »BT READY«, pritisnite gumb (Vir) na plošči na desni strani zvočnika Soundbar ali na daljinskem upravljalniku in ga pridržite več kot 5 sekund, da se pojavi »BTPAIRING«.

• V načinu »BTPAIRING« bo lučka LED na desnem robu zvočnika Soundbar utripala.

3. Na seznamu izberite »[AV] Samsung Soundbar MSxxx«.

• Če se na seznamu pojavi predhodna povezava z zvočnikom Soundbar (npr. »[AV] Samsung Soundbar MSxxx«), jo izbrišite.

• V načinu »BT« pritisnite in pridržite gumb (Vir) na desni plošči zvočnika Soundbar ali daljinskem upravljalniku več kot 5 sekund, da preklopite v način »BT PAIRING«. Nato na iskalnem seznamu naprave Bluetooth izberite »[AV] Samsung Soundbar MSxxx«.SLV - 16 Kaj pomenita stanji BT READY in BT PAIRING?

• BT READY : V tem načinu lahko iščete predhodno povezane televizorje ali se povežete z zvočnikom Soundbar iz predhodno povezane mobilne naprave.

• BT PAIRING : V tem načinu se lahko povežete z novo napravo. (Ko ste v načinu »BT«, pritisnite in pridržite gumb (Vir) na zgornji plošči zvočnika Soundbar ali daljinskem upravljalniku več kot 5sekund.) OPOMBE

• Če ste ob povezovanju naprave Bluetooth pozvani za vnos kode PIN, vnesite <0000>.

• V načinu povezave Bluetooth bo povezava Bluetooth prekinjena, če bo razdalja med enoto Soundbar in napravo Bluetooth večja od 10 m.

• Zvočnik Soundbar se samodejno izklopi po 5 minutah v stanju pripravljenosti.

• Zvočnik Soundbar iskanja Bluetooth ali povezovanja ne bo izvedel pravilno v naslednjih primerih: – Če je okrog zvočnika Soundbar močno električno polje. – Če je z zvočnikom Soundbar hkrati povezanih več naprav Bluetooth. – Če je naprava Bluetooth izklopljena, ni na mestu ali ne deluje pravilno.

• Elektronske naprave lahko povzročijo radijske motnje. Naprav, ki proizvajajo elektromagnetne valove, ne postavljajte v bližino glavne enote zvočnika Soundbar (denimo mikrovalovnih pečic, naprav za brezžično omrežje LAN itd.).

• Zvočnik Soundbar podpira podatke SBC (44,1 kHz, 48 kHz).

• Povezavo lahko vzpostavite samo z napravo Bluetooth, ki podpira funkcijo A2DP (AV).

• Zvočnika Soundbar ne morete povezati z napravo Bluetooth, ki podpira samo funkcijo HF (Hands Free).

• Ko povežete zvočnik Soundbar z napravo Bluetooth, boste z izbiro »[AV] Samsung Soundbar MSxxx« med prikazanimi napravami te naprave samodejno preklopili zvočnik Soundbar v način »BT«. – Funkcija je na voljo samo, če je zvočnik Soundbar naveden na seznamu združenih naprav naprave Bluetooth. (Naprava Bluetooth in zvočnik Soundbar morata biti pred tem najmanj enkrat povezana.)

• Zvočnik Soundbar se bo prikazal na seznamu najdenih naprav naprave Bluetooth samo, če bo na nadzorni plošči zvočnika Soundbar prikazano »BT READY«.

• Zvočnika Soundbar ni mogoče seznaniti z drugo napravo Bluetooth, če je funkcija Bluetooth v uporabi.SLV - 17 Prekinitev povezave med napravo Bluetooth in zvočnikom Soundbar Povezavo med napravo Bluetooth in napravo Soundbar lahko prekinete. Navodila najdete v uporabniškem priročniku naprave Bluetooth.

• Povezava naprave Soundbar bo prekinjena.

• Ko se povezava med zvočnikom Soundbar in napravo Bluetooth prekine, se bo na sprednjem zaslonu zvočnika Soundbar pojavilo sporočilo »BT DISCONNECTED«. Prekinjanje povezave med zvočnikom Soundbar in napravo Bluetooth Pritisnite gumb (Vir) na plošči na desni strani ali daljinskem upravljalniku in spremenite v kateri koli način razen »BT«.

• Prekinitev povezave traja, ker mora naprava Bluetooth prejeti odziv iz zvočnika Soundbar. (Čas se lahko razlikuje, odvisno od naprave Bluetooth)

• Ko se povezava med zvočnikom Soundbar in napravo Bluetooth prekine, se bo na sprednjem zaslonu zvočnika Soundbar pojavilo sporočilo »BT DISCONNECTED«. OPOMBE

• V načinu povezave Bluetooth bo povezava Bluetooth prekinjena, če bo razdalja med enoto Soundbar in napravo Bluetooth večja od 10 m.

• Naprava Soundbar se po 5 minutah mirovanja samodejno izklopi. Več o povezavi Bluetooth Bluetooth je nova tehnologija, ki napravam, združljivim s funkcijo Bluetooth, omogoča, da se medsebojno povezujejo s brezžično povezavo kratkega dosega.

• Naprava Bluetooth lahko zaradi načina uporabe povzroči šum ali napake v delovanju, če: – Je del ohišja v stiku s sprejemnim/oddajnim sistemom naprave Bluetooth ali Soundbar. – Je signal oviran zaradi namestitve ob steni, v vogalu ali ob pisarniški pregradi; – Je naprava izpostavljena električnim motnjam zaradi naprav, ki delujejo v enakem frekvenčnem pasu, na primer medicinskih naprav, mikrovalovnih pečic in brezžičnih omrežij.

• Napravo Soundbar seznanite z napravo Bluetooth tako, da ju približate drugo drugi.

• Večja kot je razdalja med napravo Soundbar in napravo Bluetooth, slabša je kakovost povezave. Če je razdalja večja kot obseg delovanja funkcije Bluetooth, bo povezava prekinjena.

• Na območjih s slabim sprejemom povezava Bluetooth morda ne bo pravilno delovala.

• Povezava Bluetooth deluje samo, če je naprava dovolj blizu sistema. Če je razdalja prevelika, se bo povezava samodejno prekinila. Celo v tem obsegu se lahko kakovost zvoka zmanjša zaradi ovir, kot so stene ali vrata.

• Ta brezžična naprava lahko med delovanjem povzroči električne motnje.SLV - 18 Metoda 2. Povezovanje prek omrežja Wi-Fi (brezžično omrežje)

• Če z omrežjem Wi-Fi povežete en zvočnik Soundbar, lahko dostopate do številnih storitev pretočnega predvajanja glasbe in internetnega radia. Če z omrežjem Wi-Fi povežete več zvočnikov Soundbar, lahko uporabite skupinsko predvajanje ali način stereo zvoka.

• Če želite zvočnik Soundbar z mobilno napravo povezati prek brezžičnega omrežja (Wi-Fi), potrebujete aplikacijo Samsung Multiroom. Mobilna naprava Osnovna povezava

1. Na desni strani zvočnika Soundbar ali daljinskem upravljalniku pritisnite gumb (Vir), da

3. Upoštevajte navodila na zaslonu aplikacije v mobilni napravi, da zvočnik Soundbar povežete z

omrežjem Wi-Fi.SLV - 19 Nameščanje dodatnega zvočnika Soundbar, ko so brezžični zvočniki Samsung že v uporabi

1. Na domačem zaslonu aplikacije Samsung Multiroom izberite meni Nastavitve ( ) na vrhu in

2. Če želite zvočnik Soundbar povezati z Dvema (2) brezžičnima zvočnikoma Samsung in

kongurirati sistem prostorskega zvoka, upoštevajte spodnje korake. (Sistema prostorskega zvoka ni mogoče nastaviti z eno zvočno napravo in enim zvočnikom Soundbar.) X Dotaknite se gumba za pomik na seznam vseh zvočnikov. Y Dotaknite se gumba na desni strani imena modela zvočnika Soundbar. Z Dotaknite se možnosti Surround Setup. Ko zvočnik prestavite na želeno mesto, pritisnite Done. [ Povezava za prostorski zvok je končana. Soundbar OPOMBA

• Če želite povezati dodatni zvočnik SWA-9000S (ni priložen), prekinite povezavo med brezžičnimi zvočniki Samsung in zvočnikom Soundbar, da onemogočite sistem prostorskega zvoka. (Če povežete zvočnike za prostorski zvok brez prekinitve povezave zvočnika SWA-9000S, se bo zvok predvajal prek brezžičnega zvočnika Samsung in zvočnika za prostorski zvok.)Surround speaker.)SLV - 20

07 POVEZOVANJE IZDELKA AMAZON

Povežite in uporabljajte z izdelkom Amazon (Amazon Echo) Izdelek Amazon Echo uporabite za upravljanje zvočnikov in uživajte v glasbenih storitvah, ki jih omogoča Amazon Echo.

2. Za registracijo (dodajanje) zvočnika Soundbar v aplikacijo zaženite aplikacijo in upoštevajte

navodila na zaslonu.

• Samodejno pojavno okno v nekaterih mobilnih napravah morda ni na voljo. V tem primeru v meniju z aplikacijami izberite in dokončajte »Add device«. Zvočnik Soundbar je zdaj dodan v aplikacijo. Zagon aplikacije Dodajanje zvočnikov Samodejno pojavno oknoSLV - 21

3. V aplikaciji SmartThings spremenite ime zvočnika Soundbar v ime, ki ga naprava Amazon lahko

prepozna. (Primer: Samsung, Soundbar, Dnevna soba, Družinska soba, Spalnica, Pisarna itd.) POZOR

• Naprave Amazon morda ne bodo prepoznale imen, ki vsebujejo elemente, kot so denimo posebni znaki. ShraniIzberite Edit Izberite zvočnike Spremenite ime

4. V aplikaciji Alexa poiščite »Samsung Wireless Audio« v zavihku Skills in izberite »ENABLE«.

• Ta korak preskočite, če imate Skills že nameščen. Izberite Skills Iskanje Omogoči Aplikacija Amazon AlexaSLV - 22

• Storitev Amazon Echo, ki jo lahko uporabljate z zvočniki, je omejena na glasbo. Do drugih storitev, ki jih omogoča Amazon Echo, denimo novic in vremena, lahko dostopate z izdelkom Amazon Echo.

• Ta funkcija morda ni na voljo v nekaterih državah.

• To storitev zagotavlja družba Amazon in jo lahko kadar koli prekine. Družba Samsung ne prevzema odgovornosti za razpoložljivost storitve. Za upravljanje zvočnikov uporabite glasovne ukaze sprožilnik + ukaz + ime zvočnika Uporabite ime zvočnika, ki ste ga uporabili med dodajanjem v aplikacijo Alexa. Dejanje Glasovni ukaz Za iskanje zvočne naprave, dodane v račun SmartThings, ki je povezan z računom Amazon Alexa »Alexa, išči naprave«

• Uporabite glasovne ukaze za zvočnike z imenom »Dnevna soba« Dejanje Glasovni ukaz Nastavitev stopnje glasnosti na 5 »Alexa, nastavi glasnost na 5 na zvočniku Dnevna soba« Povečanje stopnje glasnosti »Alexa, povečaj glasnost na zvočniku Dnevna soba« Utišanje zvoka »Alexa, utišaj zvok na zvočniku Dnevna soba« Poslušanje radijske postaje z imenom KISS FM »Alexa, predvajaj Kiss FM na zvočniku Dnevna soba« Predvajanje naslednje skladbe »Alexa, naslednja skladba na zvočniku Dnevna soba« Zaustavitev predvajanja zvoka »Alexa, zaustavi zvok na zvočniku Dnevna soba« Vklop zvoka »Alexa, vklopi zvok na zvočniku Dnevna soba« Izklop zvoka »Alexa, izklopi zvok na zvočniku Dnevna soba«SLV - 24

• Funkcija SYNC je podprta samo v nekaterih funkcijah.SLV - 25

• ON : Predvaja zvok prek vseh zvočnikov.

• OFF : Zvok izvirnega kanala lahko slišite iz več zvočnikov.

• DRC (Dynamic Range Control) Omogoča uporabo nadzora dinamičnega obsega pri predvajanju posnetkov Dolby Digital. Če v stanju pripravljenosti pritisnete in pridržite gumb SOUND MODE, se bo način DRC vklopil ali izklopil. Ko je način DRC vklopljen, se glasnost zvoka zmanjša. (Zvok bo morda popačen.)

• Funkcija Auto Power Down Enota se v naslednjih primerih samodejno izklopi. – Način D.IN / WIFI / BT : Če ni zvočnega signala 5 minut. – Način HDMI 1 ali HDMI 2 : Če ni zvočnega signala 15 minut. – Način AUX : – Če kabel za zvok (AUX) ni priključen 5 minut. – Če 8 ur ni vnosa s TIPKO, ko je kabel za zvok (AUX) priključen. (Funkcijo Auto Power Down lahko izklopite samo v tem primeru.) – Če želite funkcijo Auto Power Down izklopiti, ko ste v načinu »AUX«, pritisnite in 5 sekund držite gumb p Na zaslonu se pojavi sporočilo »ON-AUTO POWER DOWN«/»OFF-AUTO POWER DOWN«.

• Preskakovanje glasbe Pritisnite gumb Desno, da izberete naslednjo glasbeno datoteko. Pritisnite gumb Levo, da izberete prejšnjo glasbeno datoteko.

• Anynet+ / Auto Power Link Funkciji Anynet+ in Auto Power Link lahko vklopite ali izklopite. Funkciji Anynet+ in Auto Power Link lahko upravljate z gumboma Desno in Levo. – Anynet+ : Če sta zvočnik Soundbar in televizor Samsung povezana s kablom HDMI, lahko zvočnik Soundbar upravljate z daljinskim upravljalnikom televizorja. Za preklop funkcije Anynet+ med ON in OFF pridržite gumb Desno za 5 sekund. – Auto Power Link : Če je zvočnik Soundbar s televizorjem povezan z digitalnim optičnim kablom, se zvočnik Soundbar samodejno vklopi, ko vklopite televizor. Za preklop funkcije Auto Power Link med ON in OFF pridržite gumb Levo za 5 sekund. – Funkcija Anynet+ / Auto Power Link je privzeto nastavljena na ON.

• Ko je povezan globokotonski zvočnik (ni priložen), se gumb BASS spremeni v tipko za globokotonski zvočnik. Če želite prilagoditi glasnost globokotonskega zvočnika na –12 ali od –6 do +6, pritisnite gumb gor ali dol. Če želite glasnost globokotonskega zvočnika nastaviti na 0, pritisnite gumb.SLV - 27

• Nemo Pritisnite gumb VOL, da utišate zvok. Za ponovni vklop zvoka pritisnite gumb še enkrat. Prilagajanje glasnosti zvočnika Soundbar z daljinskim upravljalnikom televizorja V meniju televizorja nastavite zvočnik televizorja v televizorju Samsung na zunanje zvočnike. (Za več informacij si oglejte priročnik za televizor.)

• Ko namestite zvočnik Soundbar, lahko prilagodite glasnost zvočnika Soundbar z daljinskim upravljalnikom IR, ki je bil priložen televizorju Samsung. (Če te funkcije ne želite uporabljati, ko je zvočnik Soundbar vklopljen, pritisnite in za 5 sekund pridržite gumb Surround. Na zaslonu zvočnika Soundbar se pojavi sporočilo »OFF-TV REMOTE« in funkcija se izklopi.) Če želite prilagoditi glasnost samo z daljinskim upravljalnikom televizorja Samsung, pritisnite in za več kot 5 sekund pridržite gumb Surround, dokler se na zaslonu zvočnika Soundbar ne pojavi sporočilo »SAMSUNG-TV REMOTE«. – Vsakič, ko gumb Surround držite 5 sekund, se način preklopi v naslednjem zaporedju: »SAMSUNG-TV REMOTE« (privzeti način) → »OFF-TV REMOTE« → »ALL-TV REMOTE«.

• Če želite glasnost zvočnika Soundbar prilagoditi z daljinskim upravljalnikom drugega proizvajalca, vklopite zvočnik Soundbar, pritisnite in 5 sekund pridržite gumb Surround (na zaslonu zvočnika Soundbar se pojavi sporočilo »OFF-TV REMOTE«), gumb Surround izpustite in ga znova pritisnite ter pridržite za več kot 5 sekund. (Na zaslonu zvočnika Soundbar se pojavi sporočilo »ALL-TV REMOTE«.) – Ta funkcija morda ne bo na voljo, odvisno od daljinskega upravljalnika. – Proizvajalci, ki podpirajo to funkcijo: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCASLV - 28 Uporaba skritih gumbov Skriti gumbi Referenčna stran Gumb za daljinsko upravljanje Funkcija Surround Vklop/izklop funkcije Daljinski upravljalnik za televizor Stran 27 (Vir) Povezovanje BT Stran 15 p (Predvajanje/Začasna ustavitev) Vklop/izklop funkcije Auto Power Down (način AUX) Stran 25 Levo Auto Power Link ON/OFF Stran 7 Desno Anynet+ ON/OFF Stran 26 (Upravljanje zvoka) 7 Band EQ Stran 24 SOUND MODE DRC ON/OFF (V pripravljenosti) Stran 25 Izhodne specikacije za različne načine zvočnega učinka Učinek Vhod Izhod Razen kompleta z brezžičnim zadnjim zvočnikom Vključno s kompletom z brezžičnim zadnjim zvočnikom Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER

• Zgornji zvočnik je vključen v kanal.

• Komplet z brezžičnim zadnjim zvočnikom je na prodaj ločeno. Če želite kupiti komplet, se obrnite na prodajalca, pri katerem ste kupili zvočnik Soundbar.SLV - 29 10 POSODOBITEV PROGRAMSKE OPREME Ko je zvočnik Soundbar povezan z internetom, se posodobitve programske opreme pojavijo samodejno, tudi če je zvočnik Soundbar izklopljen.

• Če želite uporabiti funkcijo Auto Update (Samodejna posodobitev), mora biti zvočnik Soundbar povezan z internetom. Povezava Wi-Fi z zvočnikom Soundbar bo prekinjena, če izvlečete napajalni kabel ali zmanjka elektrike. Če zmanjka elektrike, vklopite zvočnik Soundbar in ga znova povežite. 11 NAMESTITEV STENSKEGA NOSILCA Previdnostni ukrepi pri namestitvi

• Nameščajte samo na navpične stene.

• Ne nameščajte v prostor z visoko temperaturo ali vlažnostjo.

• Preverite, ali je stena dovolj močna, da podpira težo izdelka. Če ni, steno ojačajte ali izberite drugo mesto namestitve.

• Kupite in uporabite pritrdilne vijake ali nastavke, ki so primerni za vašo steno (mavčna plošča, železna plošča, les itd.). Če je mogoče, podporne vijake pričvrstite v stebre.

• Stenske vijake kupite glede na vrsto in debelino stene, na katero želite namestiti zvočnik Soundbar. – Premer: M5 – Dolžina: priporočena 35 mm ali daljša.

• Kable iz enote priključite v zunanje naprave, preden zvočnik Soundbar namestite na steno.

• Prepričajte se, da je enota izklopljena in brez električnega napajanja, preden jo namestite. V nasprotnem primeru lahko pride do električnega udara. Komponente stenskega nosilca 450mm Priročnik za namestitev na steno Držalo vijaka (2 kosa) Vijak (2 kosa) Stenskega nosilca (2 kosa)SLV - 30

1. Priročnik za namestitev na steno postavite

• Če je televizor pritrjen na zid, zvočnik Soundbar namestite vsaj 5 cm pod televizorjem. 5 cm ali več

2. Sredinsko črto papirnate predloge

poravnajte s sredino televizorja (če zvočnik Soundbar nameščate pod televizor) in s trakom namestite Priročnik za namestitev na steno na steno.

• Če zvočnika ne nameščate pod televizor, Sredinsko črto postavite na sredino območja namestitve. Sredinsko črto 450mm

3. Z ostrim predmetom, denimo pisalom ali

svinčnikom, označite položaj lukenj in odstranite Priročnik za namestitev na steno. 450mm CENTER LINE

4. Z vrtalno krono ustrezne velikosti pri vsaki

oznaki v steni izvrtajte luknjo.

• Če oznaki ne ustrezata položajem vijakov, morate pred vstavitvijo podpornih vijakov v luknji vstaviti ustrezni vijačni ali stenski sidri. Če uporabljate vijačni ali stenski sidri, se prepričajte, da sta luknji, ki jih boste izvrtali, dovolj veliki za sidri, ki ju boste uporabili.

• Pri namestitvi zagotovite, da so obešalni deli Stenskih nosilcev na zadnji strani zvočnika Soundbar. Hrbtna stran zvočnika Soundbar Desni zadnji del zvočnika SoundbarSLV - 31

8. Zvočnik Soundbar potisnite dol, kot je

1. Preverite, ali je model televizorja združljiv.

• Če televizor ni povezan z omrežjem Wi-Fi, za povezavo televizorja uporabite omrežni meni v televizorju. (Oglejte si uporabniški priročnik za televizor.)SLV - 33

3. Preverite, ali je zvočnik Soundbar povezan

• Ko je povezan, lahko zvočnik Soundbar najdete na seznamu zvočnikov, ko aplikacijo Samsung Multiroom zaženete v mobilni napravi (denimo pametnem telefonu ali tabličnem računalniku). (Za podrobnosti glejte stran 18.)

Tehnične lastnosti SPLOŠNO Teža

Območje obratovalne temperature

Območje obratovalne vlažnosti

Podprte oblike zapisa za predvajanje

Izhodna moč brezžične naprave

• Družba Samsung Electronics izjavlja, da je ta oprema skladna z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: http://www.samsung.com. Pojdite v razdelek Podpora > Iskanje podpore za izdelek in vnesite ime modela. To opremo je mogoče uporabljati v vseh državah EU. Funkcijo WLAN (Wi-Fi ali SRD) s pasovno širino 5 GHz te opreme je dovoljeno uporabljati samo v zaprtih prostorih.SLV - 36 [Ustrezno odstranjevanje baterij v tem izdelku] (velja za države z ločenimi sistemi zbiranja) Ta oznaka na bateriji, v navodilih ali na embalaži pomeni, da baterij v tem izdelku ob izteku njihove življenjske dobe ni dovoljeno odstraniti skupaj z ostalimi gospodinjskimi odpadki. Oznake za kemijske elemente Hg, Cd ali Pb pomenijo, da baterija vsebuje živo srebro, kadmij ali svinec v količinah, ki presegajo referenčne nivoje v direktivi ES 2006/66. Če baterije niso ustrezno odstranjene, lahko tovrstne snovi škodujejo zdravju ljudi oziroma okolju. Da bi zaščitili naravne vire in vzpodbujali ponovno uporabo materialov, baterije ločite od ostalih odpadkov in jih oddajte na predvidenih lokalnih zbirnih reciklažnih mestih. Ustrezno odstranjevanje tega izdelka (odpadna električna & elektronska oprema) (velja za države z ločenimi sistemi zbiranja) Oznaka na izdelku, dodatni opremi ali dokumentaciji pomeni, da izdelka in njegove elektronske dodatne opreme (npr. električnega polnilnika, slušalk, kabla USB) ob koncu življenjske dobe ni dovoljeno odvreči med gospodinjske odpadke. Te izdelke ločite od drugih vrst odpadkov in jih odgovorno predajte v recikliranje ter tako spodbudite trajnostno vnovično uporabo materialnih virov. Tako boste preprečili morebitno tveganje za okolje ali zdravje ljudi zaradi nenadzorovanega odstranjevanja odpadkov. Uporabniki v gospodinjstvih naj se za podrobnosti o tem, kam in kako lahko te izdelke predajo v okolju prijazno recikliranje, obrnejo na trgovino, kjer so izdelek kupili, ali na krajevni upravni organ. Poslovni uporabniki naj se obrnejo na dobavitelja in preverijo pogoje kupne pogodbe. Tega izdelka in njegove elektronske dodatne opreme pri odstranjevanju nidovoljeno mešati z drugimi gospodarskimi odpadki. Za informacije o okoljski zavezanosti podjetja Samsung in regulativnih obveznostih za ta izdelek, kot so uredba REACH, direktiva WEEE ali predpisi o baterijah, obiščite: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html© 2017 Samsung Electronics Co., Ltd. All rights reserved. Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care Centre. Country Contact Centre
