MODE D'EMPLOI HWMS750 SAMSUNG

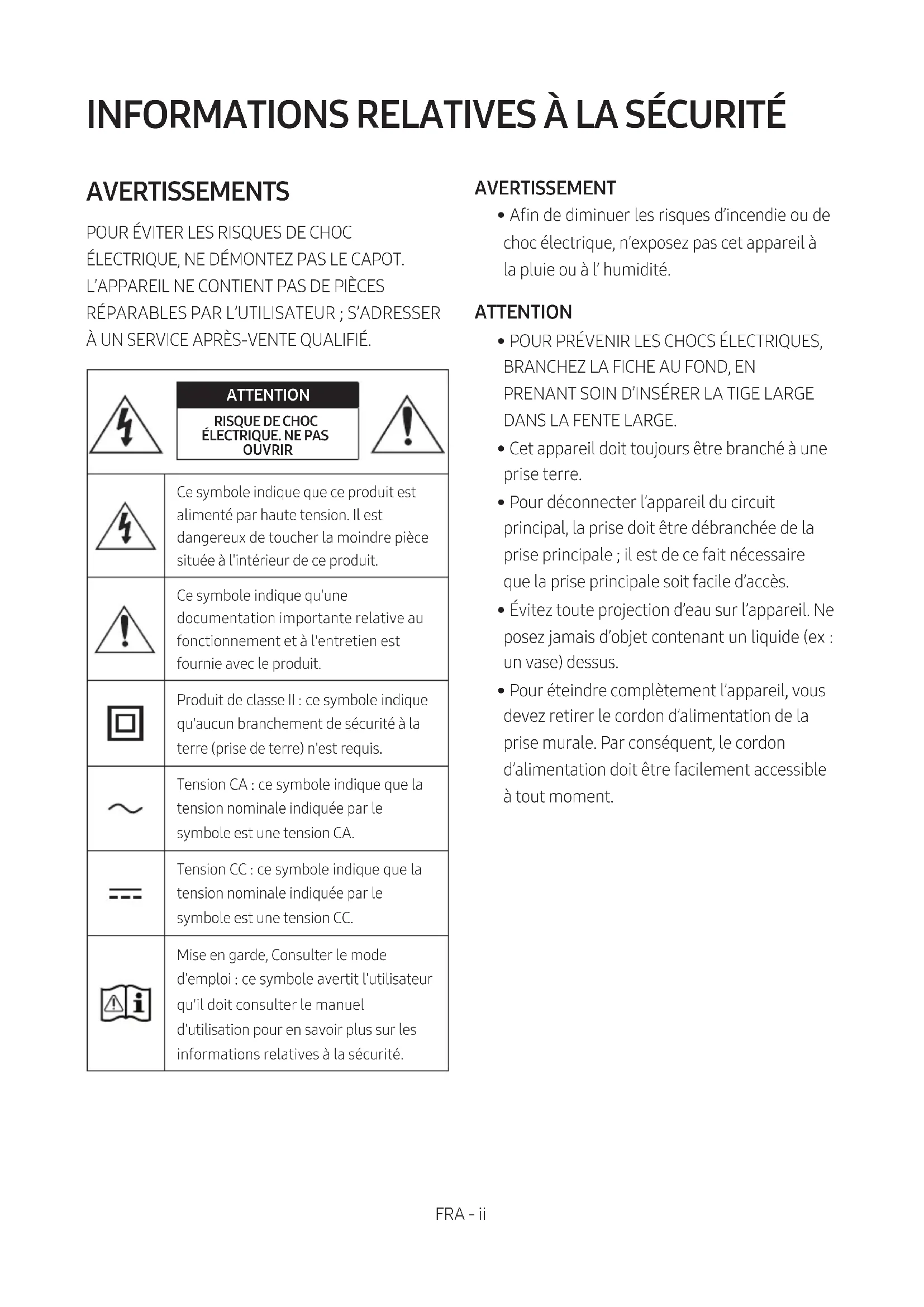

ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIRCe symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.Produit de classeII: ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.Tension CA: ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.Tension CC: ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.Mise en garde, Consulter le mode d'emploi: ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité. AVERTISSEMENT

• An de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité. ATTENTION

• Cet appareil doit toujours être branché à une prise terre.

• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d’accès.

• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus.

• Pour éteindre complètement l’appareil, vous devez retirer le cordon d’alimentation de la prise murale. Par conséquent, le cordon d’alimentation doit être facilement accessible à tout moment.FRA - iii PRÉCAUTIONS

1. Assurez-vous que l’alimentation électrique

de votre maison est conforme à la plaque d’identication située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l’appareil an d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orices de ventilation. Ne posez pas l’ensemble sur un amplicateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l’appareil, débranchez la che CA de la prise murale. Débranchez l’appareil si vous envisagez de ne pas l’utiliser durant une longue période.

2. En cas d’orage, débranchez la che de

l’appareil de la prise murale. Les surtensions occasionnées par l’orage pourraient endommager votre appareil.

3. N’exposez pas l’ensemble aux rayons directs

du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

4. Protégez le produit de l’humidité (comme les

vases) et d’une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d’alimentation en cas de dysfonctionnement. Votre produit n’est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu’à des ns personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l’ensemble pendant l’hiver, attendez environ 2 heures que l’appareil ait atteint la température de la pièce avant de l’utiliser.

5. Les piles utilisées dans ce produit peuvent

contenir des produits ch miques dangereux pour l’environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d’explosion. Ne la remplacez que par une batterie du même type.

MANUEL Le manuel d’utilisateur est composé de deux parties : ce MANUEL D’UTILISATEUR sur papier et un MANUEL COMPLET détaillé à télécharger.

MANUEL D’UTILISATEUR

Consultez ce manuel pour en savoir plus sur les consignes de sécurité, l’installation du produit, les connexions et les spécications du produit. MANUEL COMPLET Vous pouvez accéder au Manuel complet sur le centre d’assistance client Samsung en scannant le code QR. Pour consulter le manuel sur votre PC ou appareil mobile, téléchargez le manuel sous forme de document depuis le site Web. (http://www.samsung.com/support) La conception, les spécications et l'écran de l'application sont soumis à modication sans avis préalable.FRA - iv SOMMAIRE 01 Contrôle des Composants 2 Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) ------------------------- 2 02 Présentation du Produit 3 Panneau avant / Panneau côté droit de la Soundbar ------------------------- 3 Panneau inférieur de la Soundbar ------------------------- 4 03 Connexion de la Soundbar 5 Connexion de l’alimentation électrique

04 Connexion à votre Téléviseur 7 Méthode 1. Connexion avec un câble

– Connexion à l’aide d’un câble optique

– Connexion d’un téléviseur à l’aide d’un câble HDMI

Méthode 2. Connexion sans l

– Connexion à un téléviseur via Bluetooth

05 Connexion à un Appareil Externe 13 Connexion à l’aide d’un câble audio Optique ou Analogique (AUX)

Connexion à l’aide d’un câble HDMI

06 Connexion à un Appareil Mobile 15 Méthode 1. Connexion via Bluetooth

Méthode 2. Connexion via Wi-Fi (Réseau sans l)

18FRA - v 07 Connexion d’un produit Amazon 20 08 Contrôle de votre Soundbar avec un périphérique Amazon 23 09 Utilisation de la télécommande 24 Comment utiliser la télécommande

Réglage du volume de la Soundbar avec une télécommande de téléviseur

Utilisation des touches dissimulées

Spécications de sortie pour les différents modes d’effets sonores

10 Mise à jour du Logiciel 29 11 Installation du Support Mural 29 Précautions d’installation

Composants de xation au mur

Montage du porte-câble

12 Dépannage 32 13 Licence 33 14 Avis de Licence Libre 33 15 Remarque Importante à Propos du Service 34 16 SpécicationsetGuide 34 Spécications

• Pour les composants de xation murale de la Soundbar, consultez la page 29.

• Reportez-vous à la page 31 pour les instructions sur l’utilisation du Porte-câble.

• Pour l’achat de composants supplémentaires ou de câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung.

• L’aspect des accessoires peut légèrement différer des illustrations ci-dessus. Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) Faites glisser le couvercle des piles dans la direction de la èche jusqu’à ce qu’il soit complètement retiré. Insérez 2 piles AA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle en le faisant glisser dans sa position.FRA - 3

Panneau avant / Panneau côté droit de la Soundbar

Côté droit de la Soundbar Placez le produit de sorte que le logo SAMSUNG se trouve sur le dessus.

Afchage Afche l'état et le mode actuel du produit.

Touche -/+ (Volume) Règle le volume.

• Une fois ajusté, le niveau de volume apparaît sur l’afchage avant de la Soundbar.

Touche (Source) Sélectionne le mode d'entrée de la source. Mode d’entrée Afchage Entrée numérique optique D.IN Entrée ARC (HDMI OUT) D.IN TV ARC (Conversion automatique) Entrée AUX AUX Entrée HDMI HDMI 1 / HDMI 2 Mode Wi-Fi WIFI Mode BLUETOOTH BT

• Pour activer le mode «BTPAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes.

Touche (Alimentation) Allume et éteint l'appareil.FRA - 4

• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.

• Lorsque vous mettez l’unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.

• Si vous souhaitez bénécier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur. Panneau inférieur de la Soundbar Wi-Fi SETUP SPK ADDHDMI IN 2HDMI IN 1HDMI OUT(TV-ARC)POWER INPOWER OUT(For TV)WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL) Wi-Fi SETUP SPK ADD WIRELESS AUX IN

POWER OUT (For TV) Connectez le cordon d'alimentation d'un téléviseur Samsung connecté à la Soundbar et xé au mur à l'aide du kit de xation murale (WMN300SB - non fourni).

POWER IN Connectez le câble d'alimentation CA de la Soundbar.

DIGITALAUDIOIN(OPTICAL) Permet de connecter la sortie numérique (optique) d'un appareil externe.

WIRELESS Fixez la clé électronique qui connecte sans l la Soundbar aux enceintes surround et à un subwoofer. (L'enceinte surround, le subwoofer et la clé électronique sont vendus séparément.)

• La prise jack WIRELESS n’est pas compatible avec USB.

• La disponibilité des subwoofers varie selon la zone. Vériez la disponibilité sur le site http://www.samsung.com/support.FRA - 5

AUX IN Permet de connecter la sortie numérique analogique d'un appareil externe.

HDMI IN 1, HDMI IN 2

Permet l'entrée de signaux numériques vidéo et audio simultanément à l'aide du câble HDMI. Permet de connecter la sortie HDMI d'un appareil externe. HDMI OUT (TV-ARC)Permet de connecter une prise jack HDMI (ARC) sur un téléviseur. Wi-Fi SETUP / SPK ADD Connectez à un réseau sans l (Wi-Fi) via l'application Samsung Multiroom.

• Lorsque vous débranchez le câble d’alimentation d’une prise de courant murale, tirez la che. Ne tirez pas le câble.

• Ne branchez pas cette unité ou d’autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

03 CONNEXION DE LA SOUNDBAR

Connexion de l’alimentation électrique

• Pour plus d’informations sur l’alimentation et la consommation électriques requises, reportez-vous à l’étiquette collée sur le produit. (Étiquette : Partie inférieure de l’unité principale Soundbar) HDMI IN 2HDMI IN 1HDMI OUT(TV-ARC)POWER INPOWER OUT(For TV)WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL) POWER IN Partie inférieure de l’unité principale Soundbar Cordon d’alimentationConnexion de l’alimentation électrique

• La prise POWER OUT est utilisée pour fournir l’alimentation à un téléviseur Samsung xé au mur à l’aide du kit de xation murale (WMN300SB - non fourni).

• La prise jack POWER OUT peut être connectée uniquement aux téléviseurs Samsung qui utilisent un cordon d’alimentation 2 broches et consomment 400W ou moins. (Connecter la prise jack à un appareil qui consomme plus de 400 W peut endommager la Soundbar ou entraîner un dysfonctionnement.) Pour une liste des téléviseurs Samsung compatibles avec le kit de xation murale WMN300SB et la prise jack POWER OUT reportez-vous au manuel d’utilisation du kit de xation murale WMN300SB. Vous pouvez visualiser le manuel en ligne sur le site http://www.samsung.com/support.FRA - 7

04 CONNEXION À VOTRE TÉLÉVISEUR

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans l.

• Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l’aide de la télécommande du téléviseur. – Lorsque vous utilisez un câble optique, cette fonction peut être prise en charge par les téléviseurs Samsung Smart TV 2017 qui prennent en charge le Bluetooth. – Cette fonction vous permet également d’utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son. Méthode 1. Connexion avec un câble Lorsque les signaux de diffusion sont Dolby Digital et le réglage « Format audio de sortie numérique » est PCM sur votre téléviseur, il est recommandé de modier le réglage sur Dolby Digital. Une fois le réglage modié, vous pouvez proter d’une meilleure qualité sonore. (Le menu peut varier selon le fabricant du téléviseur.) Connexion à l’aide d’un câble optique WIRELESS AUX IN DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTCâble optiquePartie inférieure de la Soundbar D.IN

Côté droit de la Soundbar

1. Raccordez la prise DIGITALAUDIOIN(OPTICAL) de la Soundbar à la prise OPTICAL OUT du

téléviseur à l’aide d’un câble optique numérique.

2. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis

sélectionnez le mode «D.IN».Auto Power LinkLe Auto Power Link active la Soundbar lorsque le téléviseur est mis sous tension.1. Raccordez la Soundbar au téléviseur à l’aide d’un câble optique numérique.

2. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis

sélectionnez «D.IN».FRA - 8

3. Appuyez sur la touche Gauche de la télécommande pendant 5 secondes pour

activer ou désactiver le Auto Power Link.

• Par défaut, le Auto Power Link est réglé sur ON. (Pour désactiver cette fonction, désactivez l’alimentation automatique à l’aide de la Soundbar.)

• Selon l’appareil connecté, il se peut que le Auto Power Link ne fonctionne pas.

• Cette fonction est disponible uniquement en mode «D.IN». Connexion d’un téléviseur à l’aide d’un câble HDMI HDMI IN 1 HDMI OUT (TV-ARC) HDMI IN (ARC) Câble HDMI (non fourni)Partie inférieure de la Soundbar À brancher sur le port HDMI IN (ARC) de votre téléviseur.À brancher sur le port HDMI OUT (TV-ARC) de l'unité principale Soundbar.Côté droit de la Soundbar

1. Avec la Soundbar et le téléviseur allumés, connectez le câble HDMI (non fourni) tel qu’illustré.

2. «TV ARC» apparaît sur la fenêtre d’afchage de l’unité principale Soundbar et vous pouvez

entendre le son du téléviseur.

• Si le son du téléviseur est inaudible, appuyez sur la touche (Source) de la télécommande ou le côté droit de la Soundbar pour passer au mode «D.IN». L’écran afche successivement «D.IN» et «TV ARC», et vous pouvez entendre le son du téléviseur.

• Si «TV ARC» n’apparaît pas sur la fenêtre d’afchage de l’unité principale Soundbar, vériez que le câble est connecté au bon port.

• Utilisez les touches de volume sur la télécommande du téléviseur pour modier le volume de la Soundbar.FRA - 9 REMARQUES

• HDMI est une interface qui permet la transmission numérique de données vidéo et audio avec un seul connecteur.

• Si le téléviseur possède un port ARC, connectez le câble HDMI au port HDMI IN (ARC).

• Il est recommandé d’utiliser un câble HDMI sans l si possible. Si vous utilisez un câble HDMI à l, utilisez un câble dont le diamètre est inférieur à 14 mm.

• Anynet+ doit être allumé.

• Cette fonction n’est pas disponible si le câble HDMI ne prend pas en charge l’ARC. Méthode2.Connexionsansl Connexion à un téléviseur via Bluetooth Lorsqu’un téléviseur est connecté à l’aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

• Seul un téléviseur à la fois peut être connecté. Connexion initiale

1. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis

• Si «BT READY» apparaît, appuyez et maintenez enfoncée la touche (Source) sur le panneau côté droit de la Soundbar ou sur la télécommande pendant plus de 5 secondes pour afcher «BTPAIRING».

• En mode «BTPAIRING», la LED bleue du côté droit de la Soundbar clignote.

3. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d’informations, reportez-vous au

manuel du téléviseur.)

4. Sélectionnez «[AV] Samsung Soundbar MSxxx» dans la liste sur l’écran du téléviseur.

Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion.

• Lorsque le téléviseur est connecté, [Nom du téléviseur] → «BT» apparaît sur l’afchage avant de la Soundbar.

5. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar.FRA - 10

Si la connexion de l’appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar MSxxx») apparaît dans la liste, supprimez-la.

• En mode «BT», appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes sur le panneau côté droit de la Soundbar ou de la télécommande pour passer au mode «BTPAIRING». Ensuite, sélectionnez «[AV] Samsung Soundbar MSxxx» dans la liste de recherche du téléviseur. QuesignientlesétatsBTREADYetBTPAIRING?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter la Soundbar à partir d’un appareil mobile connecté précédemment.

• BTPAIRING : Dans ce mode, vous pouvez procéder à la connexion à un nouvel appareil. (En mode «BT», appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes sur le côté droit de la Soundbar ou de la télécommande.) REMARQUES

• Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>.

• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l’appareil Bluetooth dépasse 10 m.

• La Soundbar s’éteint automatiquement après 5 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes: – En cas de champ électrique puissant autour de la Soundbar. – En cas d’appariement simultané de plusieurs appareils Bluetooth avec la Soundbar. – Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l’unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans l, etc. Déconnexion de la Soundbar à partir du téléviseur Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis passez à n’importe quel mode sauf «BT».

• La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)

• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche

(Lecture/Pause) sur la télécommande pendant 5 secondes en mode «BT READY». (Commuter Activé → Désactivé)FRA - 11 Connexion via Wi-Fi Liste de contrôle pré-connexion

1. Vériez que votre Samsung Smart TV est un modèle sorti après 2014. La fonction est compatible

uniquement avec les téléviseurs Samsung Smart TV sortis après 2014.

2. Assurez-vous que votre Routeursansl(Wi-Fi)est prêt et fonctionne.

3. Assurez-vous que le téléviseurestconnectéaurouteursansl(votreréseauWi-Fi).

Étape 1 : Connexion de la Soundbar au Wi-Fi

1. Appuyez sur la touche (Source) à droite de la Soundbar ou sur la télécommande pour

sélectionner le mode «WIFI».

• Lorsque vous utilisez un téléviseur Samsung TV sélectionné (Téléviseurs Samsung smart TV 2016 ou 2017 qui prennent en charge le Bluetooth) – Si vous sélectionnez le mode «WIFI» lorsque le téléviseur est allumé, l’écran du téléviseur afche une fenêtre contextuelle donnant des instructions sur comment connecter automatiquement la Soundbar à un routeur sans l (Wi-Fi). Reportez-vous aux instructions dans la fenêtre contextuelle du téléviseur. WIFI

2. Connectez votre appareil mobile (smartphone, tablette etc.) au réseau Wi-Fi auquel le téléviseur

3. Installez et lancez l’application Samsung Multiroom sur votre appareil mobile (smartphone,

tablette etc.). iOS Android Application Samsung Multiroom

4. Suivez les instructions dans l’écran des applications sur l’appareil mobile pour connecter la

Soundbar à votre réseau Wi-Fi.FRA - 12 Étape2:Congurationdesréglagessurletéléviseur

• Si le téléviseur est déconnecté du réseau sans l après avoir modié la source d’entrée de la Soundbar, utilisez le menu du téléviseur pour reconnecter le téléviseur au réseau. Pour les téléviseurs sortis en 2017

1. Menu Accueil Paramètres ( ) Son Sortie son Sélectionnez [AV] Soundbar MSxxx (Wi-Fi)

2. Le son de votre téléviseur est diffusé par la Soundbar.

Pour les téléviseurs sortis en 2016

1. Menu Accueil Paramètres ( ) Son Sortie son Sélectionnez [AV] Samsung Soundbar

2. Le son de votre téléviseur est diffusé par la Soundbar.

Pour les téléviseurs sortis en 2015

1. Menu Accueil Son Liste des haut-parleurs Sélectionnez [AV] Samsung Soundbar MSxxx

2. Le son de votre téléviseur est diffusé par la Soundbar.

Pour les téléviseurs sortis en 2014

1. Menu Accueil Son Paramètres haut-parleur Sélectionnez Multiroom Link - Paramètres

2. Depuis la position de la Soundbar, sélectionnez «[AV] Samsung Soundbar MS750» puis «OK».

3. Menu Accueil Son Paramètres haut-parleur Sélectionnez Sortie son TV Multiroom Link

Haut-parleur TV• Type installation TV SupportTV SoundConnect• Liste des périph. audio Samsung• Ajouter nv. périph. ActivéMultiroom Link• Paramètres Soundbar+SurroundCasque Bluetooth• Liste Casque Bluetooth Paramètres haut-parleur

4. Le son de votre téléviseur est diffusé par la Soundbar.

• Le téléviseur et la Soundbar doivent être connectés au même réseau sans l (Wi-Fi).

• Si votre réseau sans l (Wi-Fi) utilise un canal DFS, vous ne pourrez pas établir de connexion Wi-Fi entre le téléviseur et la Soundbar. Contactez votre fournisseur de service Internet pour plus de détails.

• Si la connexion Wi-Fi 5 GHz n’est pas bonne, utilisez la bande passante de 2,4 GHz.FRA - 13

05 CONNEXION À UN APPAREIL EXTERNE

Raccordez un appareil externe via un réseau câblé ou sans l pour écouter le son de l’appareil externe via la Soundbar. Connexion à l’aide d’un câble audio Optique ou Analogique (AUX) WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL)OPTICAL OUT- AUDIO - R L Câble optiqueCâble (AUX) audio (non fourni)Partie inférieure de la SoundbarLecteur BD/DVD / Boîtier décodeur / Console de jeuCôté droit de la Soundbar

Câble optique X Raccordez DIGITALAUDIOIN(OPTICAL) de l’unité principale à la prise OPTICAL OUT de l’appareil source à l’aide d’un câble optique numérique. Y Sélectionnez le mode «D.IN» en appuyant sur la touche (Source) sur le panneau côté droit ou sur la télécommande.

Câble (AUX) audio X Raccordez AUX IN (Audio) de l’unité principale à la prise AUDIO OUT de l’appareil source à l’aide d’un câble audio. Y Sélectionnez le mode «AUX» en appuyant sur la touche (Source) sur le panneau côté droit ou sur la télécommande.FRA - 14 Connexion à l’aide d’un câble HDMI HDMI IN 1HDMI IN 2HDMI OUT(TV-ARC) HDMI OUT HDMI IN (ARC) Câble HDMI (non fourni)

Câble HDMI (non fourni)Partie inférieure de la Soundbar

Côté droit de la Soundbar HDMI

1. Raccordez un câble HDMI (non fourni) de la prise HDMI IN 1 ou HDMI IN 2 au dos du produit à la

prise HDMI OUT de votre appareil numérique.

2. Raccordez un câble HDMI (non fourni) de la prise HDMI OUT (TV-ARC) au dos du produit à la prise

HDMI IN de votre téléviseur.

3. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis sélectionnez

«HDMI 1» ou «HDMI 2».

4. Le mode HDMI sélectionné s’afche sur le panneau d’afchage de la Soundbar et vous pouvez

entendre le son.FRA - 15

06 CONNEXION À UN APPAREIL MOBILE

Méthode 1. Connexion via Bluetooth Lorsqu’un appareil est connecté à l’aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

• Vous ne pouvez pas connecter plus d’un appareil Bluetooth en même temps. Appareil Bluetooth Connexion initiale

1. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis

• Si «BT READY» apparaît, appuyez et maintenez enfoncée la touche (Source) sur le panneau côté droit de la Soundbar ou sur la télécommande pendant plus de 5 secondes pour afcher «BTPAIRING».

• En mode «BTPAIRING», la LED bleue du côté droit de la Soundbar clignote.

3. Sélectionnez «[AV] Samsung Soundbar MSxxx» dans la liste.

• Lorsqu’une Soundbar est connectée à l’appareil Bluetooth, [Nom de l’appareil Bluetooth] → «BT» apparaît sur l’afchage avant.

4. Lisez des chiers musicaux à partir de l’appareil, connecté via Bluetooth, via la Soundbar.

Si la connexion de l’appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar MSxxx») apparaît dans la liste, supprimez-la.

• En mode «BT», appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes sur le panneau côté droit de la Soundbar ou de la télécommande pour passer au mode «BTPAIRING». Ensuite, sélectionnez «[AV] Samsung Soundbar MSxxx» dans la liste de recherche d’appareil Bluetooth.FRA - 16 QuesignientlesétatsBTREADYetBTPAIRING?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter la Soundbar à partir d’un appareil mobile connecté précédemment.

• BTPAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil. (En mode «BT», appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes sur le côté droit de la Soundbar ou de la télécommande.) REMARQUES

• Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>.

• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l’appareil Bluetooth dépasse 10 m.

• La Soundbar s’éteint automatiquement après 5 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes: – En cas de champ électrique puissant autour de la Soundbar. – En cas d’appariement simultané de plusieurs appareils Bluetooth avec la Soundbar. – Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l’unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans l, etc.

• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).

• Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).

• Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres).

• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar MSxxx» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT». – Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois.)

• Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar afche «BT READY».

• La Soundbar ne peut pas être appariée à un autre appareil Bluetooth lorsque la fonction Bluetooth est utilisée.FRA - 17 Déconnexion de l’appareil Bluetooth d’une Soundbar Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d’utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.

• Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar afchera «BT DISCONNECTED» sur l’afchage avant. Déconnexion de la Soundbar à partir de l’appareil Bluetooth Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis passez à n’importe quel mode sauf «BT».

• La déconnexion prend du temps parce que l’appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l’appareil Bluetooth)

• Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar afchera «BT DISCONNECTED» sur l’afchage avant. REMARQUES

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m.

• Le système Soundbar s’éteint après 5 minutes en état Prêt. À propos du Bluetooth Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l’aide d’une liaison sans l courte distance.

• Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d’utilisation lorsque: – Une partie du corps de l’appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar. – Il est soumis à des variations électriques provenant d’obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux. – Il est exposé à des interférences électriques provenant d’appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans l).

• Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.

• Plus la distance est grande entre l’Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.

• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.

• La connexion Bluetooth ne fonctionne que lorsqu’elle est proche de l’appareil. La connexion s’interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).

• Cet appareil sans l peut causer des interférences électriques lors de son fonctionnement.FRA - 18 Méthode2.ConnexionviaWi-Fi(Réseausansl)

• Connectez une seule Soundbar au Wi-Fi pour accéder à de nombreux services de musique en streaming et radio par Internet. Connectez plusieurs Soundbars au Wi-Fi pour utiliser le mode lecture groupée ou son stéréo.

• Pour connecter une Soundbar à un appareil mobile via un réseau sans l (Wi-Fi), l’application Samsung Multiroom est nécessaire. Appareil mobile Connexion initiale

1. Appuyez sur la touche (Source) à droite de la Soundbar ou sur la télécommande pour

sélectionner le mode «WIFI». WIFI

2. Installez et lancez l’application Samsung Multiroom sur votre appareil mobile (par ex., smartphone

ou tablette). iOS Android Application Samsung Multiroom

3. Suivez les instructions dans l’écran des applications sur l’appareil mobile pour connecter la

Soundbar à votre Wi-Fi.FRA - 19 Installationd’uneSoundbarsupplémentairealorsquelesenceintessanslSamsungsont déjà utilisées

1. Sur l’écran Accueil de l’application Samsung Multiroom, sélectionnez Paramètres ( ) en haut, et

puis sélectionnez «Add Speaker».

2. Pour connecter la Soundbar aux 2enceintessanslSamsung et congurer un système audio

surround, suivez les étapes indiquées ci-dessous. (Vous ne pouvez pas congurer un système audio surround en utilisant un appareil audio et une Soundbar.) X Touchez pour vous rendre sur la liste de toutes les enceintes. Y Touchez à droite du nom de modèle de la Soundbar. Z Touchez Surround Setup. Sélectionnez Done après avoir déplacé les enceintes à l’endroit souhaité. [ La connexion surround est terminée. Soundbar REMARQUE

• Pour connecter un SWA-9000S supplémentaire (non fourni), déconnectez les enceintes sans l Samsung de la Soundbar pour désactiver le système audio surround. (Si vous connectez les enceintes surround sans déconnecter le SWA-9000S, le son est diffusé par l’enceinte sans l Samsung et l’enceinte surround.)FRA - 20

07 CONNEXION D’UN PRODUIT AMAZON

Connecter et utiliser un produit Amazon (Amazon Echo) Utilisez un produit Amazon Echo pour contrôler vos haut-parleurs et proter des services de musique fournis par Amazon Echo.

1. Installez l’application SmartThings sur votre appareil mobile.

Application SmartThings iOSAndroid

2. Lancez l’application et suivez les instructions à l’écran pour enregistrer (ajouter) votre Soundbar

• La fenêtre contextuelle automatique peut ne pas être disponible sur certains appareils mobiles. Dans ce cas, sélectionnez et complétez «Add device» dans le menu de l’application. Votre Soundbar est maintenant ajoutée à l’application. Lancer l’application Ajouter des haut-parleurs Fenêtre contextuelle automatiqueFRA - 21

3. Dans l’application SmartThings, changez le nom de votre Soundbar par un nom pouvant être

reconnu par votre périphérique Amazon. (exemple : Samsung, Soundbar, salon, pièce familiale, chambre à coucher, bureau, etc.) ATTENTION

• Les périphériques Amazon peuvent ne pas reconnaître les noms contenant des éléments tels que des caractères spéciaux. EnregistrerSélectionner Edit Sélectionner les haut-parleurs Changer le nom

4. Dans l’application Alexa, recherchez «Samsung Wireless Audio» dans Skills Skills et sélectionnez

• Ignorez cette étape si vous avez déjà conguré les Skills. Sélectionner Skills Rechercher Activer Application Amazon AlexaFRA - 22

5. Dans Smart Home, appuyez sur l’application Alexa, effectuez «Discover Device».

Sélectionner Smart Home Application Amazon Alexa Sélectionner Devices Découvrir le périphériqueFRA - 23

1. Utilisez les commandes vocales pour écouter la musique disponible sur votre périphérique

• Le service Amazon Echo que vous pouvez utiliser avec vos haut-parleurs est limité aux musiques. D’autres services fournis par Amazon Echo, tels que les actualités et la météo, peuvent être consultés sur votre produit Amazon Echo.

• Cette fonction peut ne pas être disponible dans certains pays.

• Ce service est fourni par Amazon et peut être interrompu à tout moment, Samsung n’assume pas la responsabilité de la disponibilité du service. Utilisez les commandes vocales pour contrôler les haut-parleurs. Déclencheur + Commande + Nom du haut-parleur Utilisez le Nom du haut-parleur que vous avez utilisé lors de son ajout dans l’application Alexa. Action Commande vocale Pour rechercher un périphérique audio ajouté au compte SmartThings connecté au compte Amazon Alexa «Alexa Découvrir les périphériques»

• Utilisez les commandes vocales pour les haut-parleurs nommés «Salon» Action Commande vocale Pour régler le volume sur 5 «Alexa Régler le volume sur 5 dans le salon» Pour augmenter le volume «Alexa Augmenter le volume dans le salon» Pour couper le son «Alexa Couper le son dans le salon» Pour écouter la station de radio nommée KISS FM «Alexa Lire Kiss FM dans le salon» Pour lire le morceau suivant «Alexa Morceau suivant dans le salon» Pour arrêter l’audio «Alexa Arrêter dans le salon» Pour activer l’audio «Alexa Activer dans le salon» Pour désactiver l’audio «Alexa Désactiver dans le salon»FRA - 24

Commande sonore Surround VOL BASS SOUND MODE SMART MODE Vous pouvez sélectionner parmi TREBLE, SYNC, FRONT TOP

• Pour ajuster le volume TREBLE ou FRONT TOP , sélectionnez la commande audio TREBLE ou FRONT TOP , puis utilisez les touches Haut/Bas pour ajuster le volume dans la plage de -6 à +6.

• Appuyez sur le bouton (Commande sonore) pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner parmi 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz (Gauche/Droite) et chaque réglage peut être déni entre -6 ~ +6 (Haut/Bas).

• Si l’image et le son ne sont pas synchronisés entre votre téléviseur et la Soundbar, sélectionnez SYNC dans la commande audio, puis réglez le décalage audio, de 0 à 300 millisecondes, à l’aide des touches Haut/Bas.

• Si les enceintes non fournies sont connectées, sélectionnez REAR LEVEL et utilisez les touches Haut/Bas pour ajuster le volume dans la plage de -6 à +6. La fonction REAR SPEAKER peut être ON/ OFF en utilisant les touches Haut/Bas.

• SYNC n’est pris en charge que par certaines fonctions.FRA - 25

Surround Surround VOL BASS SOUND MODE SMART MODE La fonction de son surround renforce l'étendue du son et lui donne une plus grande sensation d'espace. Les modes ON et OFF alternent à chaque pression de cette touche.

• ON : Diffuse du son à travers toutes les enceintes.

• OFF : Vous pouvez entendre le son d’un canal source original depuis plusieurs enceintes.

SOUND MODE Surround VOL BASS SOUND MODE SMART MODE Vous pouvez sélectionner l'effet sonore souhaité en choisissant parmi STANDARD, MUSIC, CLEAR VOICE, SPORTS, ou MOVIE. Sélectionnez le mode « STANDARD » si vous voulez proter du son d'origine.

• DRC (Dynamic Range Control) Vous permet d’effectuer une commande de plage dynamique des pistes Dolby Digital. Si vous appuyez et maintenez enfoncée la touche SOUND MODE pendant le mode de veille, le DRC (Dynamic Range Control) s’active ou se désactive. Avec la fonction DRC activée, le bruit est réduit. (Le son peut être déformé.)

Surround VOL BASS SOUND MODE SMART MODE Source Appuyez pour sélectionner une source connectée à la Soundbar.

• ModeBTPAIRING Pour activer le mode «BTPAIRING» en mode «BT», appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes. Reportez-vous à la page 15 pour les détails.

• Fonction Auto Power Down L’appareil s’éteint automatiquement dans les situations suivantes. – Mode D.IN / WIFI / BT : S’il n’y a pas de signal audio pendant 5 minutes. – Mode HDMI 1 ou HDMI 2 : S’il n’y a pas de signal audio pendant 15 minutes. – Mode AUX : – Si le câble audio (AUX) est déconnecté pendant 5 minutes. – Si aucune TOUCHE n’est activée pendant 8 heures lorsque le câble (AUX) est connecté. (La fonction Mise hors tension automatique peut être désactivée uniquement dans ce cas.) – Pour désactiver la fonction Mise hors tension automatique, en mode « AUX », appuyez sur la touche p et maintenez-la enfoncée pendant 5 secondes. « ON-AUTO POWER DOWN » / « OFF-AUTO POWER DOWN » s’afche à l’écran.

Lecture / Pause (BT/Wi-Fi) Surround VOL BASS SOUNDMODESMARTMODE Appuyez sur la touche p pour mettre le chier musical temporairement en pause. Si vous appuyez à nouveau sur la touche, le chier musical est lu.FRA - 26

Surround VOL BASS SOUNDMODESMARTMODE Haut/Bas/ Gauche/ Droite Appuyez sur les zones indiquées pour sélectionner Haut/Bas/ Gauche/Droite. Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions.

• Répétition Pour utiliser la fonction de répétition, appuyez sur la touche Haut .

• Sautdechiermusical Appuyez sur la touche Droite pour sélectionner le chier musical suivant. Appuyez sur la touche Gauche pour sélectionner le chier musical précédent.

• Anynet+ / Auto Power Link Vous pouvez activer ou désactiver Anynet+ et le Auto Power Link. Les fonctions Anynet+ et de Auto Power Link sont contrôlées respectivement par les touches Droite et Gauche. – Anynet+ : Si la Soundbar est connectée à un téléviseur Samsung via un câble HDMI, vous pouvez contrôler votre Soundbar avec une télécommande de téléviseur Samsung. Appuyez sur la touche Droite et maintenez-la enfoncée pendant 5 secondes pour ON ou OFF Anynet+. – Auto Power Link : Si la Soundbar est connectée au téléviseur par un câble optique numérique, la Soundbar peut s’allumer automatiquement lors de la mise sous tension de votre téléviseur. Appuyez et maintenez enfoncée la touche Gauche pendant environ 5 secondes pour basculer le Auto Power Link sur ON et OFF. – Par défaut, Anynet+ / Auto Power Link sont réglés sur ON.

Surround VOL BASS SOUND MODE SMART MODE SMART MODE Optimise automatiquement les effets sonores et les adapte à la scène en cours de lecture. À chaque pression de la touche, le mode commute sur activé ou désactivé.

Surround VOL BASS SOUNDMODESMARTMODE BASS SurroundSOUND MODE SMART MODE VOL BASS SOUNDBAR SurroundSOUND MODE SMART MODE VOL BASS SOUNDBAR Surround SOUND MODE SMART MODE VOL BASS SOUNDBAR Surround SOUND MODE SMART MODE VOL BASS SOUNDBAR Appuyez sur les touches haut ou bas pour ajuster le volume BASS dans la plage de -6 à +6. Pour régler le niveau de volume BASS sur 0, appuyez sur la touche.

• Lorsqu’un subwoofer (non fourni) est connecté, la touche BASS passe à la touche du subwoofer. Appuyez sur les touches haut ou bas pour régler le volume du subwoofer soit sur -12 soit de -6 à +6. Pour régler le niveau de volume du subwoofer sur 0, appuyez sur la touche.FRA - 27

• Coupure de son Appuyez sur la touche VOL pour couper le son. Appuyez de nouveau sur cette touche pour activer le son. Réglage du volume de la Soundbar avec une télécommande de téléviseur Utilisez le menu du téléviseur pour régler l’enceinte TV d’un téléviseur Samsung sur les enceintes externes. (Pour plus d’informations, reportez-vous au manuel d’utilisateur du téléviseur.)

• Après avoir installé la Soundbar, vous pouvez régler le volume de la Soundbar à l’aide de la télécommande IR fournie avec le téléviseur Samsung. (Si vous ne voulez pas utiliser cette fonction, une fois la Soundbar activée, appuyez et maintenez enfoncée la touche Surround pendant 5 secondes. «OFF-TV REMOTE» apparaît sur l’afchage de la Soundbar et la fonction se désactive.) Pour régler le volume en utilisant uniquement la télécommande du téléviseur Samsung, appuyez et maintenez enfoncée la touche Surround pendant plus de 5 secondes jusqu’à ce que «SAMSUNG-TVREMOTE» apparaisse sur l’afchage de la Soundbar. – Chaque fois que la touche Surround est enfoncée pendant 5 secondes, le mode commute dans l’ordre suivant: «SAMSUNG-TVREMOTE» (Mode par défaut) → «OFF-TV REMOTE» → «ALL-TV REMOTE».

• Pour régler le volume de la Soundbar avec la télécommande fournie avec un téléviseur d’un fabricant tiers, allumez la Soundbar, appuyez et maintenez enfoncée la touche Surround pendant 5 secondes ( «OFF-TV REMOTE» apparaît sur l’écran de la Soundbar), relâchez la touche Surround, puis appuyez et maintenez à nouveau enfoncée la touche Surround pendant plus de 5 secondes. (Le message «ALL-TV REMOTE» s’afche sur l’écran de la Soundbar.) – La disponibilité de cette fonction dépend de la télécommande. – Fabricants prenant en charge cette fonction: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCAFRA - 28 Utilisation des touches dissimulées Touche dissimulée Page de référence Touche de télécommande Fonction Surround Télécommande de votre téléviseur Activer/Désactiver page 27 (Source) Appariement BT page 15 p (Lecture / Pause) Auto Power Down Activer/Désactiver (Mode AUX) page 25 Gauche Auto Power Link ON/OFF page 7 Droite Anynet+ ON/OFF page 26 (Commande sonore) EQ bande 7 page 24 SOUND MODE DRC ON/OFF (Veille) page 25 Spécicationsdesortiepourlesdifférentsmodesd’effetssonores Effet Entrée Sortie Sans kit d’enceintes arrièresansl Avec kit d’enceintes arrière sansl Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER

• L’enceinte supérieure est comprise dans un canal.

• Le kit d’enceintes arrière sans l Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez acheté la Soundbar.FRA - 29

LOGICIEL Lorsque la Soundbar est connectée à Internet, les mises à jour de logiciel sont automatiques si la Soundbar est éteinte.

• Pour utiliser la fonction de mise à jour automatique, la Soundbar doit être connectée à Internet. La connexion Wi-Fi à la Soundbar prendra n si le cordon d’alimentation est débranché ou si l’alimentation électrique est coupée. Si l’alimentation électrique est coupée sur la Soundbar, rebranchez-la. 11 INSTALLATION DU SUPPORT MURAL Précautions d’installation

• Installez sur un mur vertical uniquement.

• N’installez pas dans un endroit à température élevée ou humide.

• Vériez si le mur est sufsamment robuste pour supporter le poids du produit. Sinon, renforcez le mur ou choisissez un autre point d’installation.

• Achetez et utilisez les vis de xation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, xez les vis portantes dans les poteaux.

• Achetez les vis de support mural selon le type et l’épaisseur du mur sur lequel vous souhaitez monter la Soundbar. – Diamètre: M5 – Longueur: 35 mm ou plus recommandés.

• Connectez les câbles depuis l’unité aux appareils externes avant d’installer la Soundbar sur le mur.

• Assurez-vous que l’unité est éteinte et débranchée avant de l’installer. Sinon, cela pourrait provoquer un choc électrique. Composantsdexationaumur 450mm Guidedexationmurale Visdexation (2 pièces) Vis (2 pièces) Supportdexationmurale (2 pièces)FRA - 30

1. Placez le Guidedexationmurale contre le mur.

• Le Guidedexationmurale doit être de niveau.

• Si votre téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur. 5 cm minimum

2. Alignez la Ligne centrale du modèle papier

et le centre de votre téléviseur (si vous xez la Soundbar sous votre téléviseur), puis xez le Guidedexationmurale au mur avec du ruban adhésif.

• Si vous ne xez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d’installation. Ligne centrale 450mm

3. Utilisez un objet pointu, tel qu’un stylo ou un

crayon, pour marquer les positions des trous, puis retirez le Guidedexationmurale. 450mm CENTER LINE

4. À l’aide d’une mèche appropriée, faites un trou

dans le mur au niveau de chaque marque.

• Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages ou les chevilles Molly appropriées dans les trous avant d’insérer les vis portantes. Si vous utilisez des ancrages ou des chevilles Molly, pensez à percer des trous sufsamment larges pour les accueillir.

5. Enfoncez une vis (non fournie) dans chaque

Visdexation, puis vissez fermement chaque vis dans un trou pour vis portante.

6. Installez les Supportdexationmurale sur la

partie inférieure de la Soundbar, en veillant à les positionner correctement, en utilisant 2 Vis.

• Lors de l’assemblage, veillez à ce que l’accroche des Supportdexation murale se trouve sur l’arrière de la Soundbar. Arrière de la Soundbar Extrémité droite de la SoundbarFRA - 31

7. Installez la Soundbar, sur laquelle sont xés

les Supportsdexationmurale, en accrochant les Supportsdexationmurale sur les Visdexation sur le mur.

8. Faites glisser la Soundbar vers le bas, comme

indiqué ci-dessous, an que les Support de xationmurale reposent de manière sûre sur les Visdexation.

• Insérez les Visdexation dans la partie large (inférieure) des Supportdexation murale, puis faites glisser les Support de xationmurale vers le bas an que les Supportdexationmurale reposent de manière sûre sur les Visdexation. Montage du porte-câble Comme illustré sur l’image, utilisez la Vis fournie pour xer le Porte-câble à la Soundbar, puis utilisez le Porte-câble pour organiser les câbles.

(OPTICAL) HDMI IN 1 HDMI IN 2 HDMI OUT (TV-ARC) POWER IN POWER OUT (For TV)FRA - 32 12 DÉPANNAGE Avant de contacter l’assistance, veuillez lire ce qui suit. L’unité ne s’allume pas. Le cordon d’alimentation est-il branché dans la prisemurale? ; Branchez la che secteur sur la prise. Une fonction ne répond pas lorsque la touche est enfoncée. De l’électricité statique est-elle présente dans l’air? ; Débranchez la che secteur et rebranchez- la. Des distorsions sonores se font entendre en mode BT. ; Consultez les sections sur la connexion Bluetooth aux pages 9 et 15. Aucun son n’est produit. Lafonctiondecoupuredusonest-elleactivée? ; Appuyez sur la touche VOL pour annuler cette fonction. Levolumeest-ilrégléàsonminimum? ; Réglez le volume. La télécommande ne fonctionne pas. Lespilessont-elleusées? ; Remplacez avec des piles neuves. Est-ce que la distance entre la télécommande etl’unitéprincipaleSoundbaresttropgrande? ; Rapprochez la télécommande de l’unité principale Soundbar. Connexion au téléviseur impossible. En cas de connexion via un réseau câblé ; Vériez que le câble est connecté correctement. (Vériez le nom de port pour vous assurer que le câble est connecté au port correct.) (Reportez-vous à la page correspondante concernant la méthode pour chaque connexion.) ; Appuyez sur la touche (Source) sur le côté droit de la Soundbar ou sur la télécommande pour vérier que le mode est correct. Encasdeconnexionviaunréseausansl ; Connecté via Bluetooth

1. Passez la Soundbar en mode

«BTPAIRING» puis utilisez le téléviseur pour effectuer une nouvelle recherche. (Reportez-vous à la page 9 pour les détails.) ; Connecté via Wi-Fi

1. Vériez si le téléviseur est un modèle

• Seuls les Téléviseurs Samsung Smart sortis après 2014 sont pris en charge.

2. Vériez que le téléviseur est connecté au

• Si le téléviseur n’est pas connecté au Wi-Fi, utilisez le menu du réseau sur le téléviseur pour établir la connexion. (Reportez-vous au manuel d’utilisation du téléviseur.)FRA - 33

3. Vériez que la Soundbar est connectée au

• Une fois la connexion établie, la Soundbar se trouve dans la liste des enceintes lorsque l’application Samsung Multiroom est exécutée sur l’appareil mobile (par ex., smartphone ou tablette). (Reportez-vous à la page 18 pour les détails.)

4. Vériez la présence du canal DFS.

• Si votre réseau sans l (Wi-Fi) utilise un canal DFS, vous ne pouvez pas établir de connexion Wi-Fi entre le téléviseur et la Soundbar. Contactez votre fournisseur de service Internet pour plus de détails. 13 LICENCE Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS Digital Surround are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

• Le logiciel Spotify Software fait l’objet de licences tierces trouvées ici : www.spotify.com/connect/third-party- licenses.

• Pour en savoir plus sur Spotify Connect, veuillez consulter le site Web www.spotify. com/connect

LIBRE Pour obtenir plus d’informations sur les sources libres utilisées dans ce produit, veuillez visiter notre site Web : http://opensource.samsung.comFRA - 34

uniquement et peuvent différer de l’apparence du produit réel.

(a) Vous demandez l’intervention d’un ingénieur, mais il s’avère que l’appareil ne présente aucune anomalie (par ex. vous n’avez pas lu ce Manuel d’utilisation). (b) Vous portez l’unité à un centre de réparation, mais il s’avère que celle-ci ne présente aucune défaillance (par ex. vous n’avez pas lu ce Manuel d’utilisation).

domicile ne soit effectuée). 16 SPÉCIFICATIONSETGUIDE Spécications

Dimensions (L x H x P) 1150,0 x 80,0 x 130,4 mm Plage de températures en fonctionnement de +5 à +35 °C Plage d’humidité en fonctionnement

Le poids et les dimensions sont approximatifs. Pour plus d’informations sur l’alimentation et la consommation électriques, reportez-vous à FRA - 35 Attention : le produit redémarre automatiquement si vous activez/désactivez le Wi-Fi/Ethernet. Consommation globale d’énergie en veille (W) (Tous les ports du réseau sont en état activé “ON”) 3,7W Wi-Fi/Ethernet Méthode de désactivation du port Appuyez sur le bouton Wi-Fi SETUP sur le produit pendant 30 secondes pour activer/ désactiver le Wi-Fi/Ethernet. Bluetooth Méthode de désactivation du port Appuyez sur le bouton SPK ADD sur le produit pendant 30 secondes pour activer/désactiver le Bluetooth.

• Samsung Electronics déclare par la présente que cet équipement est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité de l’UE est disponible à l’adresse Internet suivante : http://www.samsung.com, puis allez dans Assistance > Sélectionner un produit et saisissez le nom de modèle. Cet équipement peut fonctionner dans tous les pays de l’Union européenne. La fonction 5GHz WLAN(Wi-Fi ou SRD) de cet équipement ne peut fonctionner qu’à l’intérieur.FRA - 36 [Elimination des batteries de ce produit] (Applicable aux pays disposant de systèmes de collecte séparés) Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas être éliminées en n de vie avec les autres déchets ménagers. L’indication éventuelle des symboles chimiques Hg, Cd ou Pb signie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l’environnement. An de protéger les ressources naturelles et d’encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries. Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques & électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spéciques à l’appareil, par ex. la réglementation REACH, WEEE, rendez-vous sur : http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlGRE - ii ΠΛΗΡΟΦΟΡΊΕΣ ΓΊΑ ΤΗΝ ΑΣΦΑΛΕΊΑ ΠΡΟΕΊΔΟΠΟΊΉΣΕΊΣ ΓΊΑ ΤΗΝ
