MANUALE UTENTE HWMS750 SAMSUNG

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL’INTERNO NON VI SONO PARTI RIPARABILI DALL’UTENTE. PER L’ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. ATTENZIONE RISCHIO DIFOLGORAZIONE. NON APRIRE.Questo simbolo indica che all'interno sono presenti tensioni pericolose. E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.Attenzione, consultare le Istruzioni per l’uso: Questo simbolo indica all’utente la necessità di consultare il manuale dell’utente per ottenere ulteriori informazioni sulla sicurezza. AVVERTENZA

• Per ridurre i rischi d’incendio e di scosse elettriche non esporre l’ apparecchio a pioggia o umidità. ATTENZIONE

• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.

• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.

• Non schizzare o sgocciolare liquidi sull’apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull’apparecchio.

• Per spegnere completamente l’apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.ITA - iii PRECAUZIONI

1. Vericare che le caratteristiche degli

alimentatori CA presenti in casa corrispondano all’etichetta di identicazione posta sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), vericando che vi sia spazio sufciente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l’unità su amplicatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l’unità, scollegare il connettore CA dalla presa di rete. Scollegare l’unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporali, scollegare la spina di

alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l’unità.

3. Non esporre l’unità alla luce diretta del sole o

ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell’unità.

4. Tenere il prodotto lontano da fonti di umidità

(ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell’unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all’uso industriale. Questo prodotto è destinato esclusivamente all’uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l’unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto

contengono sostanze chimiche dannose per l’ambiente. Non smaltirle con i comuni riuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. Una installazione scorretta delle batterie può causarne l’esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti. INFORMAZIONI SUL MANUALE Il manuale utente è composto da due parti: il presente MANUALE UTENTE semplicato in formato cartaceo e un MANUALE COMPLETO dettagliato che è possibile scaricare. MANUALE UTENTE Consultare questo manuale per istruzioni di sicurezza, informazioni sull’installazione del prodotto, i componenti, i collegamenti e le speciche del prodotto. MANUALE COMPLETO È possibile accedere al Manuale completo nel Centro di supporto al cliente online Samsung effettuando la scansione del codice QR qui riportato. Per visualizzare il manuale sul proprio PC o dispositivo mobile, scaricarlo dal sito in formato documento. (http://www.samsung.com/support) Le caratteristiche, le speciche e le schermate delle app sono soggette a modiche senza preavviso.ITA - iv SOMMARIO 01 Vericadeicomponenti 2 Inserimento delle batterie prima dell’utilizzo del telecomando (2 batterie AA) ------------------------- 2 02 Panoramicadelprodotto 3 Pannello frontale / Pannello laterale destro della Soundbar ------------------------- 3 Pannello inferiore della Soundbar ------------------------- 4 03 CollegamentodellaSoundbar 5 Collegamento alla rete elettrica

– Collegamento tramite un cavo ottico

– Collegamento di una TV tramite un cavo HDMI

– Connessione di una TV mediante Bluetooth

– Collegamento tramite Wi-Fi

05 Collegamentodiundispositivoesterno 13 Collegamento tramite un cavo audio (AUX) ottico o analogico

Collegamento tramite un cavo HDMI

06 Connessionediundispositivomobile 15 Metodo 1. Connessione tramite Bluetooth

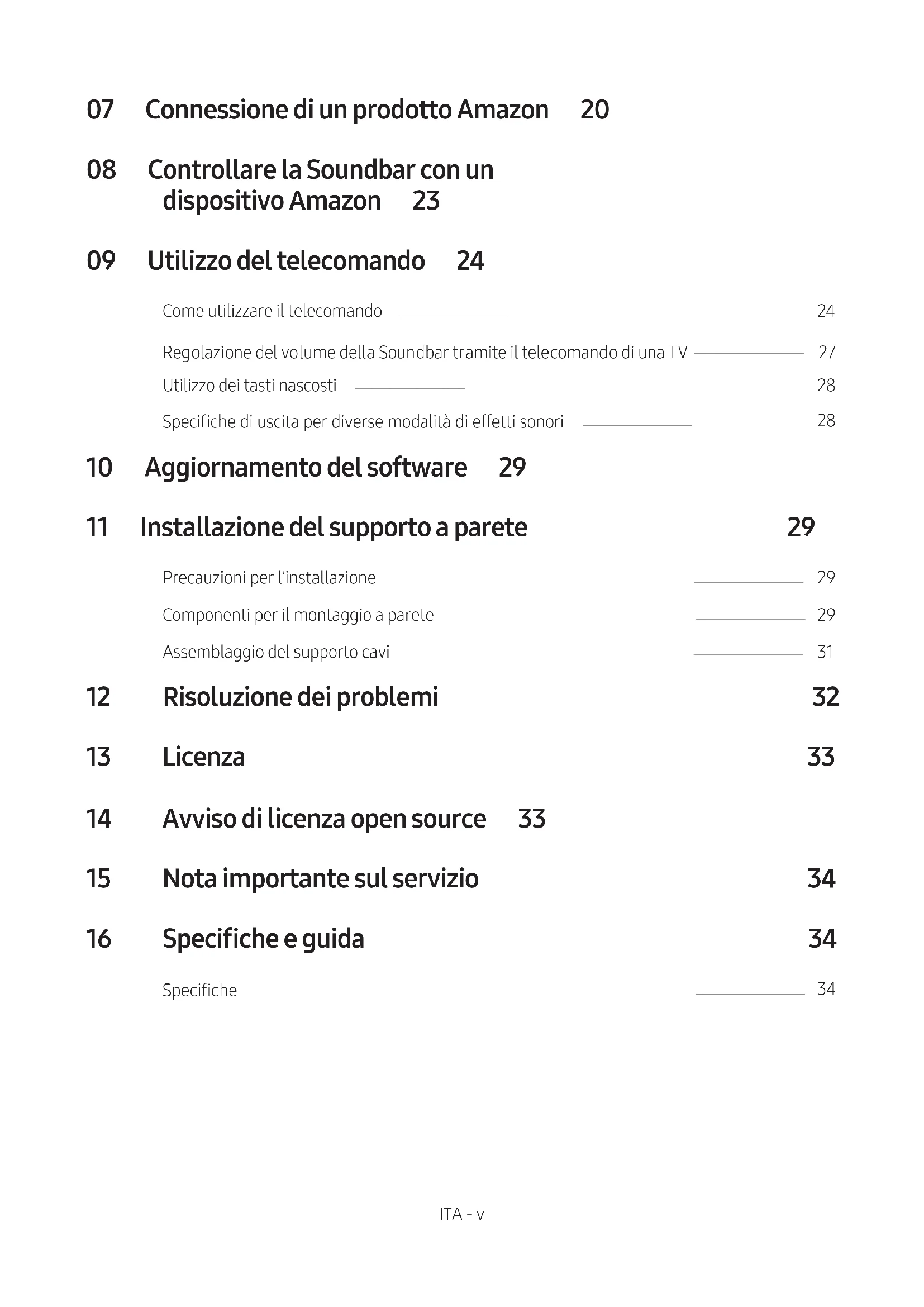

18ITA - v 07 ConnessionediunprodottoAmazon 20 08 ControllarelaSoundbarconun dispositivoAmazon 23 09 Utilizzodeltelecomando 24 Come utilizzare il telecomando

Regolazione del volume della Soundbar tramite il telecomando di una TV ------------------------- 27 Utilizzo dei tasti nascosti

Speciche di uscita per diverse modalità di effetti sonori

10 Aggiornamentodelsoftware 29 11 Installazionedelsupportoaparete 29 Precauzioni per l’installazione

Componenti per il montaggio a parete

Assemblaggio del supporto cavi

12 Risoluzionedeiproblemi 32 13 Licenza 33 14 Avvisodilicenzaopensource 33 15 Notaimportantesulservizio 34 16 Specicheeguida 34 Speciche

SurroundVOL BASS SOUNDBAR SOUND MODE SMART MODE UnitàprincipaledellaSoundbar Telecomando/Batterie Cavodialimentazione Cavoottico Supportocavi Vite

• Per i componenti di montaggio a parete della Soundbar, consultare la pagina 29.

• Consultare pagina 31 per istruzioni su come utilizzare il Supportocavi.

• Per acquistare componenti aggiuntivi o cavi opzionali, contattare un Centro servizi Samsung o l’Assistenza clienti Samsung.

• L’aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra. Inserimentodellebatterieprimadell’utilizzodeltelecomando (2batterieAA) Far scorrere il coperchio della batteria nella direzione della freccia no alla completa rimozione. Inserire 2 batterie AA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio della batteria no al raggiungimento della posizione iniziale.ITA - 3

LatodestrodellaSoundbar Posizionare il prodotto in modo tale che il logo SAMSUNG si trovi nella parte superiore.

Visualizzazione Consente di visualizzare lo stato e il modo attuale del prodotto.

Tasto-/+(Volume) Consente di regolare il volume.

• Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della Soundbar.

Tasto (Sorgente) Consente di selezionare il modo di ingresso della sorgente. Mododiingresso Visualizzazione Ingresso digitale ottico D.IN Ingresso ARC (HDMI OUT) D.IN TV ARC (Conversione automatica) Ingresso AUX AUX Ingresso HDMI HDMI 1 / HDMI 2 Modo Wi-Fi WIFI Modo BLUETOOTH BT

• Per attivare il modo “BTPAIRING”, cambiare la sorgente passando al modo “BT”, quindi tenere premuto il tasto (Sorgente) per almeno 5 secondi.

Tasto (Alimentazione) Consente di accendere e spegnere il dispositivo.ITA - 4

Quando si inserisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.

Quando si accende l’unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono.

Per attivare solo l’audio del Soundbar, disattivare i diffusori della TV nel menu di congurazione audio della TV. Vedere il manuale fornito con il televisore. PannelloinferioredellaSoundbar Wi-Fi SETUP SPK ADDHDMI IN 2HDMI IN 1HDMI OUT(TV-ARC)POWER INPOWER OUT(For TV)WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL) Wi-Fi SETUP SPK ADD WIRELESS AUX IN

POWEROUT(ForTV) Collegare il cavo di alimentazione di una Samsung TV collegata alla Soundbar e montata a parete usando un Kit di montaggio a parete (WMN300SB - Fornito a parte).

POWER IN Collegare il cavo di alimentazione in CA della Soundbar.

DIGITALAUDIOIN(OPTICAL) Collegare all’uscita digitale (ottica) di un dispositivo esterno.

WIRELESS Fissare il dongle wireless che collega la Soundbar agli altoparlanti e un subwoofer in modalità wireless. (L'altoparlante, il subwoofer e il dongle wireless sono venduti a parte).

• Il jack WIRELESS non è compatibile con USB.

• La disponibilità dei subwoofer è diversa da regione a regione. Per controllare la disponibilità dei subwoofer, visitare il sito Web http://www.samsung.com/support.ITA - 5

AUX IN Collegare all’uscita analogica di un dispositivo esterno. HDMI IN 1, HDMI IN 2Consente l’ingresso di segnali audio e video contemporaneamente utilizzando un cavo HDMI.Collegare all’uscita HDMI di un dispositivo esterno. HDMIOUT(TV-ARC)Collegare alla presa jack HDMI (ARC) di una TV. Wi-FiSETUP/SPKADD Effettuare l'accesso a una rete wireless (Wi-Fi) tramite la App SamsungMultiroom.

• Scollegare il cavo di alimentazione dalla presa tirando la spina. Non tirare afferrando il cavo.

Non collegare questa unità o altri componenti a una presa CA no a quanto tutti i collegamenti tra i componenti sono stati completati. 03 COLLEGAMENTODELLASOUNDBAR Collegamentoallareteelettrica

• Per ulteriori informazioni sulla potenza elettrica assorbita e sul consumo di energia, vedere l’etichetta applicata al prodotto. (Etichetta: Fondo dell’unità principale della Soundbar) HDMI IN 2HDMI IN 1HDMI OUT(TV-ARC)POWER INPOWER OUT(For TV)WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL) POWER IN Fondodell’unitàprincipaledellaSoundbarCavodialimentazioneCollegamentoallareteelettrica
• Collegare il cavo di alimentazione fornito nella porta POWER IN.ITA - 6 HDMI IN 2 HDMI IN 1 HDMI OUT (TV-ARC) POWER IN POWER OUT (For TV) WIRELESS AUX IN

• Il jack POWER OUT è utilizzato per fornire alimentazione a una Samsung TV montata a parete usando un Kit di montaggio a parete (WMN300SB - Fornito a parte).

• Il jack POWER OUT può collegarsi unicamente a Samsung TV che utilizzano un cavo di alimentazione a 2 poli e che consumano al massimo 400 W. (In caso di collegamento del jack a un dispositivo che consuma oltre 400 W, la Soundbar potrebbe danneggiarsi o non funzionare correttamente). Consultare il Manuale utente del Kit di montaggio a parete WMN300SB per ottenere una lista di Samsung TV compatibili con il Kit di montaggio a parete WMN300SB e il jack POWER OUT. È possibile visualizzare il manuale online, all’indirizzo http://www.samsung.com/support.ITA - 7

04 COLLEGAMENTO ALLA TV

È possibile ascoltare l’audio della TV dalla Soundbar grazie a connessioni cablate o wireless.

• Quando la Soundbar è collegata a specici modelli di televisore Samsung, è possibile controllarla utilizzando il telecomando della TV. – Utilizzando un cavo ottico, questa caratteristica è supportata dalle Smart TV Samsung del 2017 con supporto per il Bluetooth. – Questa funzione consente inoltre di utilizzare il menu della TV per regolare il campo sonoro e diverse impostazioni, oltre al volume e alla funzione di muto. Metodo1.Collegamentomedianteuncavo Quando i segnali di radiodiffusione sono di tipo Dolby Digital e nella TV il “Formato audio dell’uscita digitale” è impostato su PCM, si raccomanda di modicare l’impostazione passando a Dolby Digital. Una volta modicata l’impostazione, è possibile godere di una qualità audio più elevata. (Il menu potrebbe variare a seconda del produttore della TV.) Collegamentotramiteuncavoottico WIRELESS AUX IN DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTCavootticoFondodellaSoundbar D.IN

LatodestrodellaSoundbar

1. Collegare la presa jack DIGITALAUDIOIN(OPTICAL) della Soundbar alla presa jack OPTICAL OUT

della TV con un cavo ottico digitale.

2. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare

il modo “D.IN”.AutoPowerLinkAuto Power Link accende automaticamente la Soundbar quando la TV è accesa.1. Collegare la Soundbar e una TV con un cavo ottico digitale.

2. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare

il modo “D.IN”.ITA - 8

3. Premere il tasto Sinistra del telecomando per 5 secondi per attivare o

disattivare Auto Power Link.

• Per impostazione predenita, la funzione Auto Power Link è impostata su ON. (Per disattivare questa funzione, utilizzare la Soundbar.)

• A seconda del dispositivo collegato, Auto Power Link potrebbe non funzionare.

• Questa funzione è disponibile solamente nel modo “D.IN”. CollegamentodiunaTVtramiteuncavoHDMI HDMI IN 1 HDMI OUT (TV-ARC) HDMI IN (ARC) CavoHDMI (nonfornitoindotazione)FondodellaSoundbar CollegarsiallaportaHDMIIN(ARC)dellaTV.CollegarsiallaportaHDMIOUT(TV-ARC)dell'unitàprincipaledellaSoundbar.LatodestrodellaSoundbar

1. Con la Soundbar e la TV accese, collegare il cavo HDMI (non fornito in dotazione) come illustrato

2. “TV ARC” compare nella nestra di visualizzazione dell’unità principale della Soundbar e la

Soundbar riproduce l’audio della TV.

• Se l’audio della TV è impercettibile, premere il tasto (Sorgente) sul telecomando o sul lato destro della Soundbar per passare al modo “D.IN”. Sullo schermo vengono visualizzati “D.IN” e “TV ARC” n sequenza e viene riprodotto l’audio della TV.

• Se “TV ARC” non compare nella nestra di visualizzazione dell’unità principale della Soundbar, vericare che il cavo sia collegato alla porta corretta.

• Utilizzare i tasti del volume del telecomando della TV per regolare il volume della Soundbar.ITA - 9 NOTE

• L’HDMI è un’interfaccia che permette la trasmissione digitale di dati audio e video con un singolo connettore.

• Se la TV è dotata di una porta ARC, collegare il cavo HDMI all’ingresso HDMI IN (ARC).

• Consigliamo l’uso di un cavo HDMI coreless, se possibile. Se si utilizza un cavo HDMI cored, usarne uno il cui diametro sia inferiore ai 14 mm.

• Anynet+ deve essere attivato.

• Questa funzione non è disponibile, se il cavo HDMI non supporta l’ARC. Metodo2.Connessionewireless ConnessionediunaTVmedianteBluetooth In caso di connessione di una TV mediante Bluetooth, è possibile percepire l’audio stereo senza i fastidi dovuti al cablaggio.

• È possibile connettere solo una TV alla volta. Laconnessioneiniziale

1. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare

• Se viene visualizzato il messaggio “BTREADY”, tenere premuto il tasto (Sorgente) sul pannello laterale destro della Soundbar o sul telecomando per almeno 5 secondi per visualizzare “BTPAIRING”.

• Una volta attivata la modalità “BTPAIRING”, il LED blu sull’angolo destro della Soundbar inizierà a lampeggiare.

3. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.)

4. Selezionare “[AV]SamsungSoundbarMSxxx” dall’elenco visualizzato nella schermata della TV.

Una Soundbar disponibile è indicata con “NeedPairing” o “Paired” nell’elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione.

• Una volta connessa la TV, viene visualizzato il messaggio [NomeTV] → “BT” sul display frontale della Soundbar.

5. Ora è possibile percepire l’audio della TV dalla Soundbar.ITA - 10

Seildispositivononriesceaconnettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. “[AV]SamsungSoundbar MSxxx”) compare nell’elenco, cancellatela.

• Nel modo “BT”, tenere premuto il tasto (Sorgente) per almeno 5 secondi sul pannello laterale destro della Soundbar o sul telecomando per passare al modo “BTPAIRING”. Quindi, selezionare “[AV]SamsungSoundbarMSxxx” ell’elenco di ricerca della TV. CosasonoglistatiBTREADYeBTPAIRING?

• BTREADY : In questo modo, è possibile cercare TV precedentemente connesse o connettersi alla Soundbar da un dispositivo mobile precedentemente connesso.

• BTPAIRING : In questo modo, è possibile connettersi a un nuovo dispositivo. (Mentre si è nel modo “BT”, tenere premuto per almeno 5 secondi il tasto (Sorgente) sul lato destro della Soundbar o sul telecomando.) NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.

• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.

• La Soundbar si spegne automaticamente dopo 5 minuti nello stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni: – Se la Soundbar è circondata da un potente campo elettrico. – Se si effettua l’associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea. – Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

• I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall’unità principale della Soundbar. DisconnessionedellaSoundbardallaTV Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando e passare a un modo qualunque eccetto “BT”.

• La disconnessione richiede tempo perché la TV deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare a seconda del modello di TV.)

• Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto p (Riproduci/Sospendi) sul telecomando per 5 secondi in stato “BTREADY”. (Attivato → Disattivato)ITA - 11 CollegamentotramiteWi-Fi Checklistpre-collegamento

1. Vericare che la SamsungSmartTVsiastatarilasciatadopoil2014. Questa funzione, infatti, è

compatibile solamente con Samsung Smart TV rilasciate dopo il 2014.

2. Assicurarsi che il Routerwireless(Wi-Fi)sia correttamente installato e funzionante.

3. Assicurarsi che la TVsiacollegataalrouterwireless(allavostrareteWi-Fi).

Fase1:CollegarelaSoundbarallaWi-Fi

1. Premere il tasto (Sorgente) sul lato destro della Soundbar o sul telecomando per selezionare

• Utilizzando specici modelli di TV Samsung (Smart TV Samsung del 2016 o 2017 con supporto per il Bluetooth) – Selezionando la modalità “WIFI” a TV accesa, lo schermo della TV visualizzerà una nestra di pop-up contenente istruzioni su come collegare automaticamente la Soundbar a un router wireless (Wi-Fi). Fare riferimento alle istruzioni sulla nestra di pop-up della TV. WIFI

2. Collegate il vostro dispositivo mobile (smartphone, tablet ecc.) alla rete Wi-Fi a cui è collegata la TV.

4. Seguire le istruzioni riportate sulla schermata della App sul dispositivo mobile per collegare la

Soundbar alla rete Wi-Fi.ITA - 12 Fase2:CongurareleImpostazionisullaTV

• Se la TV si scollega dalla rete wireless dopo aver cambiato la sorgente di ingresso alla Soundbar, utilizzare il menu della TV per collegare nuovamente la TV alla rete. PerleTVrilasciatenel2017

1. Menu Home Impostazioni ( ) Suono Uscita audio Selezionare

Selezionare [AV] Soundbar MSxxx (Wi-Fi)

2. La Soundbar emette l’audio della TV.

PerleTVrilasciatenel2016

1. Menu Home Impostazioni ( ) Suono Uscita audio Selezionare [AV] Samsung Soundbar

1. Menu Home Suono Impostazioni altoparlanti Selezionare MultiroomLink-Impostazioni

2. Dalla posizione Soundbar, selezionare “[AV]SamsungSoundbarMS750” e selezionare “OK”.

3. Menu Home Suono Impostazioni altoparlanti Selezionare UscitaaudioTV

MultiroomLink Impostazioni altoparlanti

Uscita audio TV Multiroom LinkAltoparlante TV• Tipo di installazione TVPiedistalloTV SoundConnect• Elenco dispositivi audio Samsung• Agg. nuovo disposit. OnMultiroom Link• Impostazioni Soundbar+SurroundCufe Bluetooth• Elenco cufe Bluetooth

• La TV e la Soundbar devono rimanere collegate alla stessa rete wireless (Wi-Fi).

• Se il router wireless (Wi-Fi) utilizza un canale DFS, non sarà possibile stabilire una connessione Wi-Fi tra la TV e la Soundbar. Per ulteriori informazioni, mettersi in contatto con il proprio provider di servizi Internet.

• Se la connessione Wi-Fi a 5Ghz non è uida, utilizzare la banda a 2.4Ghz.ITA - 13

05 COLLEGAMENTO DI UN DISPOSITIVO

ESTERNO È possibile connettersi a un dispositivo esterno tramite una rete cablata o wireless per riprodurre l’audio del dispositivo esterno tramite la Soundbar. Collegamentotramiteuncavoaudio(AUX)otticooanalogico WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL)OPTICAL OUT- AUDIO - R L CavootticoCavoaudio(AUX) (nonfornitoin dotazione)FondodellaSoundbarLettoreBD/DVD/Decoder/ ConsolepervideogiochiLatodestrodellaSoundbar OPPURE Cavoottico X Collegare il DIGITALAUDIOIN(OPTICAL) ell’unità principale alla presa jack OPTICAL OUT del dispositivo sorgente utilizzando un cavo ottico digitale. Y Selezionare il modo “D.IN” premendo il tasto (Sorgente) sul pannello laterale destro o sul telecomando. OPPURE Cavoaudio(AUX) X Collegare l’ AUX IN (Audio) dell’unità principale alla presa jack AUDIO OUT del dispositivo sorgente utilizzando un cavo audio. Y Selezionare il modo “AUX” remendo il tasto (Sorgente) ul pannello laterale destro o sul telecomando.ITA - 14 CollegamentotramiteuncavoHDMI HDMI IN 1HDMI IN 2HDMI OUT(TV-ARC) HDMI OUT HDMI IN (ARC) CavoHDMI (nonfornitoindotazione)OPPUREOPPURECavoHDMI (nonfornitoindotazione)FondodellaSoundbar

1. Collegare un cavo HDMI (non fornito in dotazione) dalla presa jack HDMI IN 1 oppure HDMI IN 2,

situata sul retro del prodotto, alla presa jack HDMI OUT del dispositivo digitale.

2. Collegare un cavo HDMI (non fornito in dotazione) dalla presa jack HDMIOUT(TV-ARC), situata sul

retro del prodotto, alla presa jack HDMI IN della TV.

3. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare

il modo “HDMI 1” oppure “HDMI 2”.

4. La modalità HDMI selezionata viene visualizzata sul pannello display della Soundbar e l’audio viene

MOBILE Metodo1.ConnessionetramiteBluetooth In caso di connessione di un dispositivo mobile mediante Bluetooth, è possibile percepire l’audio stereo senza i fastidi dovuti al cablaggio.

• È possibile connettere solo un dispositivo Bluetooth alla volta. DispositivoBluetooth Laconnessioneiniziale

1. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare

• Se viene visualizzato il messaggio “BTREADY”, tenere premuto il tasto (Sorgente) sul pannello laterale destro della Soundbar o sul telecomando per almeno 5 secondi per visualizzare “BTPAIRING”.

• Una volta attivata la modalità “BTPAIRING”, il LED blu sull’angolo destro della Soundbar inizierà a lampeggiare.

3. Selezionare “[AV]SamsungSoundbarMSxxx” all’elenco visualizzato.

• Quando una Soundbar è connessa al dispositivo Bluetooth, nel display frontale viene visualizzato il messaggio [NomedispositivoBluetooth] → “BT”.

4. Riprodurre le musicali dal dispositivo, connesso tramite Bluetooth, tramite la Soundbar.

Seildispositivononriesceaconnettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. “[AV]SamsungSoundbar MSxxx”) compare nell’elenco, cancellatela.

• Nel modo “BT”, tenere premuto il tasto (Sorgente) per almeno 5 secondi sul pannello laterale destro della Soundbar o sul telecomando per passare al modo “BTPAIRING”. Quindi, selezionare “[AV]SamsungSoundbarMSxxx” nell’elenco di ricerca del dispositivo Bluetooth.ITA - 16 CosasonoglistatiBTREADYeBTPAIRING?

• BTREADY : In questo modo, è possibile cercare TV precedentemente connesse o connettersi alla Soundbar da un dispositivo mobile precedentemente connesso.

• BTPAIRING : In questo modo, è possibile connettersi a un nuovo dispositivo. (Mentre si è nel modo “BT”, tenere premuto per almeno 5 secondi il tasto (Sorgente) sul lato destro della Soundbar o sul telecomando.) NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.

• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.

• La Soundbar si spegne automaticamente dopo 5 minuti nello stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni: – Se la Soundbar è circondata da un potente campo elettrico. – Se si effettua l’associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea. – Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

• I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall’unità principale della Soundbar.

• Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).

• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).

• Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free).

• Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando “[AV]SamsungSoundbarMSxxx” dall’elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo “BT”. – Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

• Il Soundbar appare nell’elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza “BTREADY”.

• La Soundbar non può essere accoppiata a nessun altro dispositivo Bluetooth, mentre si usa la funzione Bluetooth.ITA - 17 DisconnettereildispositivoBluetoothdallaSoundbar È possibile scollegare il dispositivo Bluetooth dall’Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L’Soundbar viene scollegato.

• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio “BTDISCONNECTED”. DisconnessionedellaSoundbardaldispositivoBluetooth Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando e passare a un modo qualunque eccetto “BT”.

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)

• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio “BTDISCONNECTED”. NOTE

• In modo di connessione Bluetooth, la connessione cade se la distanza tra l’Soundbar e il dispositivo Bluetooth supera 10 m.

• L’Soundbar si spegne automaticamente dopo 5 minuti in modo Pronto. UlterioriinformazionisulBluetooth Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth attraverso una connessione wireless a breve raggio.

• Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se: – Una parte del corpo è a contatto con il sistema di ricezione / di trasmissione del dispositivo Bluetooth o dell’Soundbar. – È soggetto a variazioni elettriche dovute a interferenze derivanti da riessioni dei segnali su pareti, spigoli o tramezzature d’ufcio. – È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, forni a microonde e LAN wireless.

• Collegare l’Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata.

• Maggiore è la distanza tra l’Soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d’azione del Bluetooth, la connessione si interrompe.

• In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.

• Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte, anche entro il limite indicato.

• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.ITA - 18 Metodo2.CollegamentotramiteWi-Fi(retewireless)

• Collegare un’unica Soundbar alla rete Wi-Fi per accedere a tantissimi servizi di streaming musicale e radio online. Collegare più di una Soundbar alla rete Wi-Fi per utilizzare le modalità di riproduzione collettiva o stereo.

• Per collegare una Soundbar a un dispositivo mobile tramite una rete wireless (Wi-Fi), è necessario utilizzare la App SamsungMultiroom. Dispositivomobile Laconnessioneiniziale

1. Premere il tasto (Sorgente) sul lato destro della Soundbar o sul telecomando per selezionare

la modalità “WIFI”. WIFI

2. Installare ed eseguire la App SamsungMultiroom sul dispositivo mobile (per esempio,

smartphone o tablet). iOS Android App Samsung Multiroom

3. Seguire le istruzioni riportate sulla schermata della App sul dispositivo mobile per collegare la

Soundbar alla rete Wi-Fi.ITA - 19 InstallareunaSoundbaraggiuntivasesonogiàinusodeglialtoparlantiwirelessSamsung

1. Nella schermata Iniziale della App SamsungMultiroom, selezionare Impostazioni ( ) in alto,

dopodiché selezionare “AddSpeaker”.

2. Per collegare la Soundbar a 2altoparlantiwirelessSamsung e congurare un impianto audio

surround, seguire i passaggi riportati di seguito. (Non è possibile installare un impianto audio surround utilizzando un dispositivo audio e una Soundbar). X Toccare per aprire la lista degli altoparlanti. Y Toccare sulla destra del nome del modello della Soundbar. Z Toccare SurroundSetup. Selezionare Done dopo aver trascinato l’altoparlante nella posizione desiderata. [ Il collegamento Surround è ora completato. Soundbar NOTA

• Per collegare un SWA-9000S (Fornito a parte) aggiuntivo, scollegare gli altoparlanti wireless Samsung dalla Soundbar per disabilitare l’impianto audio surround. (In caso di collegamento degli altoparlanti surround senza scollegare SWA-9000S, viene riprodotto il suono sia tramite l’altoparlante wireless Samsung, sia tramite l’altoparlante surround).ITA - 20

07 CONNESSIONE DI UN PRODOTTO AMAZON

ConnessioneeusoconunprodottoAmazon(AmazonEcho) Utilizzare un prodotto Amazon Echo per controllare gli altoparlanti e usufruire dei servizi musicali forniti da Amazon Echo.

1. Installare l’app SmartThings nel proprio dispositivo mobile.

AppSmartThings iOSAndroid

2. Avviare l’app e seguire le istruzioni visualizzate per registrare (aggiungere) la Soundbar nell’app.

• Il popup automatico potrebbe non essere disponibile in alcuni dispositivi mobili. In tal caso, selezionare e completare “Adddevice” dal menu dell’app. La Soundbar è stata aggiunta con successo all’app. Avvia l’app Aggiungi gli altoparlanti Popup automaticoITA - 21

3. Nell’app SmartThings, cambiare il nome della Soundbar sostituendolo con un nome riconoscibile

dal dispositivo Amazon. (Per esempio: Samsung, Soundbar, Salotto, Soggiorno, Camera da letto, Ufcio, ecc.) ATTENZIONE

• I dispositivi Amazon potrebbero non riconoscere i nomi contenenti elementi quali ad esempio caratteri speciali. SalvaSeleziona Edit Seleziona gli altoparlanti Cambia il nome

4. Nell’app Alexa, cercare “SamsungWirelessAudio” in Skills e selezionare “ENABLE”.

• Saltare questo passaggio se si sono già congurate le Skills. Seleziona Skills Effettua la ricerca Abilita App AmazonAlexaITA - 22

1. Utilizzare i comandi vocali per ascoltare la musica disponibile sul proprio dispositivo Amazon.

• Il servizio Amazon Echo che è possibile utilizzare con gli altoparlanti è limitato alla musica. L’accesso agli altri servizi forniti da Amazon Echo, ad esempio notizie e previsioni meteo, può essere effettuato sul prodotto Amazon Echo.

• Questa funzione potrebbe non essere disponibile in alcuni paesi.

• Questo servizio è fornito da Amazon e può essere interrotto in qualsiasi momento. Samsung non si assume alcuna responsabilità circa la disponibilità del servizio. Utilizzareicomandivocalipercontrollareglialtoparlanti. Attiva+Comando+Nomealtoparlante UtilizzareloNomealtoparlanteutilizzatoinfasediaggiuntaall’appAlexa. Azione Comandovocale Per cercare un dispositivo audio aggiunto all’account SmartThingsconnesso all’account AmazonAlexa “AlexaIndividuadispositivi” *Utilizzodeicomandivocaliperglialtoparlantidenominati“Salotto” Azione Comandovocale Per impostare il livello del volume su 5 “AlexaImpostailvolumesu5inSalotto” Per aumentare il livello del volume “AlexaAlzailvolumeinSalotto” Per disattivare l’audio “AlexaDisattival’audioinSalotto” Per ascoltare la stazione radio chiamata KISS FM “AlexaRiproduciKissFMinSalotto” Per riprodurre la canzone successiva “AlexaCanzonesuccessivainSalotto” Per interrompere l’audio “AlexaInterrompiinSalotto” Per accendere l’audio “AlexaAccendiinSalotto” Per spegnere l’audio “AlexaSpegniinSalotto”ITA - 24

Alimentazione Surround VOL BASS SOUNDMODESMARTMODE Consente di accendere e spegnere la Soundbar.

Controlloaudio Surround VOL BASS SOUND MODE SMART MODE È possibile selezionare le opzioni TREBLE, SYNC, FRONT TOP, REAR LEVEL, oppure REAR SPEAKERON/OFF.

• Per regolare il volume TREBLEoppure FRONT TOP selezionare TREBLEoppure FRONT TOP in Impostazioni audio, quindi i tasti Su/Giù per regolare il volume in un valore compreso tra -6 e +6.

• Tenere premuto il tasto (Controllo audio) per circa 5 secondi per regolare l’audio per ogni banda di frequenza. È possibile effettuare una selezione (Sinistro/Destro) tra 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz e 10 KHz; ogni selezione può essere ulteriormente regolata su un’impostazione di -6 ~ +6 (Su/ Giù).

• Se il video e l’audio della TV e della Soundbar non sono sincronizzati, selezionare SYNC in Impostazioni audio, quindi impostare il ritardo audio tra 0 e 300 millisecondi utilizzando i tasti Su/Giù.

• Nel caso in cui siano collegati gli altoparlanti Forniti a parte, selezionare REAR LEVEL utilizzando i tasti i Su/Giù per regolare il volume in un valore compreso tra -6 e +6. La funzione REARSPEAKER può essere ON/OFF usando i tasti Su/Giù.

• Solamente alcune funzioni supportano

Surround Surround VOL BASS SOUND MODE SMART MODE La funzione Audio surround conferisce al suono profondità e senso dello spazio. Ogni volta che si preme questo tasto, si alternano ON e OFF.

• ON : Consente di riprodurre l’audio in tutti i diffusori.

• OFF : Consente di udire l’audio del canale sorgente originale da diversi diffusori.

SOUND MODE Surround VOL BASS SOUND MODE SMART MODE Consente di selezionare l’effetto sonoro desiderato scegliendo tra STANDARD, MUSIC, CLEAR VOICE, SPORTS o MOVIE. Selezionare la modalità "STANDARD" se si vuole ascoltare l'audio originale.

• DRC(DynamicRangeControl) Consente di applicare il controllo della gamma dinamica alle tracce Dolby Digital. Tenendo premuto il tasto SOUND MODE mentre si è nel modo standby, DRC (Dynamic Range Control) si accende o si spegne. Se DRC è acceso, si riduce il volume dell’audio. (L’audio potrebbe essere distorto.)

Surround VOL BASS SOUND MODE SMART MODE Sorgente Premere per selezionare una sorgente collegata alla Soundbar.

• ModoBTPAIRING Per attivare il modo “BTPAIRING” nel modo “BT”, tenere premuto il tasto (Sorgente) per più di 5 secondi. Per i dettagli, consultare la pagina 15.

• FunzioneAutoPowerDown L’unità si spegne automaticamente nelle situazioni elencate di seguito. – Modalità D.IN / WIFI / BT : Se non è presente un segnale audio per 5 minuti. – Modalità HDMI 1 oppure HDMI 2 : Se non è presente un segnale audio per 15 minuti. – Modalità AUX : – Se il cavo audio (AUX) è scollegato per 5 minuti. – Se non è presente alcun input KEY per 8 ore quando il cavo audio (AUX) è collegato. (La funzione Auto Power Down - Spegnimento automatico, può essere disattivata soltanto in quel caso.) – Per disattivare la funzione Auto Power Down, in modalità “AUX” tenere premuto il pulsante p per 5 secondi. “ON-AUTOPOWERDOWN” / “OFF-AUTOPOWERDOWN” apparirà sul display.

Riproduci/ Sospendi (BT/Wi-Fi) Surround VOL BASS SOUNDMODESMARTMODE Premere il tasto p per sospendere temporaneamente la riproduzione di un le musicale. Premendo nuovamente il tasto, si riavvia la riproduzione.ITA - 26

Surround VOL BASS SOUNDMODESMARTMODE Su/Giù/ Sinistra/ Destra PremereleareeindicateperselezionareSu/Giù/Sinistra/Destra. Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.

• Ripeti Per utilizzare la funzione di ripetizione, premere il tasto Su.

• Saltabrano Premere il tasto Destra per selezionare il le musicale successivo. Premere il tasto Sinistra per selezionare il le musicale precedente.

• Anynet+/AutoPowerLink È possibile attivare o disattivare Anynet+ e Auto Power Link. Le funzioni Anynet+ e Auto Power Link sono controllate rispettivamente dai tasti Destra e Sinistra. – Anynet+ : Se la Soundbar è collegata a una TV Samsung tramite un cavo HDMI, è possibile controllare la Soundbar mediante il telecomando della TV Samsung. Tenere premuto il tasto Destra per 5 secondi per cambiare lo stato della funzione Anynet+ da ON a OFF e viceversa. – Auto Power Link : Se la Soundbar è collegata alla TV tramite un cavo ottico digitale, la Soundbar può accendersi automaticamente all’accensione della TV. Tenere premuto il tasto Sinistra per 5 secondi per cambiare lo stato della funzione Auto Power Link da ON a OFF e viceversa. – Per impostazione predenita, Anynet+ / Auto Power Link sono impostati su ON.

Surround VOL BASS SOUND MODE SMART MODE SMART MODE Gli effetti sonori vengono automaticamente ottimizzati per adattarsi alla scena in corso di riproduzione. La modalità si attiva o disattiva ogniqualvolta viene premuto il tasto.

• Quando viene collegato un Fornito a parte, il tasto BASS diventa il tasto Subwoofer. Premere il tasto verso l’alto o verso il basso per regolare il volume del subwoofer o su -12 oppure da -6 a +6. Per impostare il livello del volume su 0, premere il tasto.ITA - 27

• Muto Premere il tasto VOL per disattivare l’audio. Premerlo nuovamente per riattivare l’audio. RegolazionedelvolumedellaSoundbartramiteiltelecomandodi unaTV ÈpossibileutilizzareilmenudellaTVperimpostareildiffusoreTVdiunaTVSamsungcome diffusoreesterno.(Perulterioriinformazioni,consultareilmanualeutentedellaTV.)

• Dopo aver installato la Soundbar, è possibile regolare il volume della Soundbar utilizzando il telecomando a infrarossi fornito in dotazione con una TV Samsung. (Se non si desidera usufruire di questa opzione, è sufciente tenere premuto il tasto Surround per 5 secondi quando la Soundbar è accesa. Sul display della Soundbar viene visualizzato il messaggio “OFF-TVREMOTE” e la funzione si disattiva.) Per regolare il volume usando esclusivamente il telecomando della TV Samsung, tenere premuto il tasto Surround per almeno 5 secondi no a che non viene visualizzato il messaggio “SAMSUNG-TV REMOTE” sul display della Soundbar. – Ogni volta in cui si tiene premuto il tasto Surround per 5 secondi, il modo cambia con questa sequenza:“SAMSUNG-TVREMOTE” (Modo predenito) → “OFF-TVREMOTE” → “ALL-TV REMOTE”.

• Per regolare il volume della Soundbar mediante il telecomando fornito in dotazione con una TV di un produttore terzo, accendere la Soundbar, tenere premuto il tasto Surround per 5 secondi (viene visualizzato il messaggio “OFF-TVREMOTE” sul display della Soundbar), rilasciare il tasto Surround, quindi tenere premuto nuovamente il tasto Surround per almeno 5 secondi. (Sul display della Soundbar viene visualizzato “ALL-TVREMOTE”.) – Questa funzione potrebbe non essere disponibile a seconda del telecomando. – Produttori che supportano questa funzione: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCAITA - 28 Utilizzodeitastinascosti Tastonascosto Paginadiriferimento Tastodeltelecomando Funzione Surround Acceso/Spento Telecomando della TV Pagina 27 (Sorgente) Associazione BT Pagina 15 p (Riproduci / Sospendi) Acceso/Spento Auto Power Down (modo AUX) Pagina 25 Sinistra Auto Power Link ON/OFF Pagina 7 Destra Anynet+ ON/OFF Pagina 26 (Controllo audio) EQ 7 bande Pagina 24 SOUND MODE DRC ON/OFF (Standby) Pagina 25 Specichediuscitaperdiversemodalitàdieffettisonori Effetto Ingresso Uscita Esclusokitdidiffusori posterioriwireless Inclusokitdidiffusori posterioriwireless Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER

canali 3.0 canali 5.0 canali

canali 3.0 canali 5.0 canali

5.1 canali 3.0 canali 5.0 canali

• L’altoparlante superiore è incluso in un canale.

• È possibile acquistare il kit di diffusori posteriori wireless Samsung separatamente. Per acquistare un kit, contattare il venditore da cui avete acquistato la Soundbar.ITA - 29 10 AGGIORNAMENTO DEL SOFTWARE Quando la Soundbar si collega a Internet, aggiorna automaticamente il proprio software, anche mentre la Soundbar è spenta.

• Per utilizzare la funzione di aggiornamento automatico, la Soundbar dev’essere collegata a Internet. Il collegamento Wi-Fi alla Soundbar verrà interrotto se il cavo di alimentazione viene scollegato o se viene interrotta l’alimentazione di corrente. Se l’alimentazione è interrotta, accendere la Soundbar e ricollegarla. 11 INSTALLAZIONE

PARETE Precauzioniperl’installazione

• Installare solamente su pareti verticali.

• Non installare in luoghi caratterizzati da alte temperature e livelli di umidità.

• Vericare che la parete sia sufcientemente robusta da sostenere il peso del prodotto. In caso contrario, provvedere a rinforzare la parete o scegliere un altro luogo di installazione.

• Acquistare e utilizzare viti e ancoraggi di ssaggio adatti alla tipologia di parete scelta (cartongesso, ferro, legno, ecc.). Se possibile, ssare le viti di supporto ai montanti della parete.

• Acquistare viti per il montaggio a parete a seconda della tipologia e dello spessore del muro su cui si intende montare la Soundbar. – Diametro: M5 – Lunghezza: si consiglia 35 mm o maggiore.

• Collegare i cavi dall’unità ai dispositivi esterni prima di installare la Soundbar sulla parete.

• Assicurarsi che l’unità sia spenta e scollegata dalla rete elettrica prima di installarla. In caso contrario, potrebbe provocare scosse elettriche. Componentiperilmontaggioa parete 450mm Guidaperilmontaggioaparete Rondelladissaggio(2x) Vite(2x) Supportopermontaggioaparete (2x)ITA - 30

1. Posizionare la Guidaperilmontaggioa

parete contro la supercie della parete.

• La Guidaperilmontaggioaparete deve essere livellata.

• Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV. Almeno5cm

2. Allineare la Lineacentrale della dima in

carta con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quindi ssare la Guidaperilmontaggioa parete alla parete con del nastro adesivo.

• Se non si intende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell’area di installazione. Lineacentrale 450mm

3. Utilizzare un oggetto appuntito, come una

biro o una matita, per contrassegnare le posizioni dei fori, quindi rimuovere la Guida perilmontaggioaparete. 450mm CENTER LINE

4. Utilizzando una punta da trapano delle

giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

• Se i segni non corrispondono alle posizioni di montanti, assicurarsi di inserire ancoraggi o tasselli appropriati nei fori prima di inserire le viti di supporto. Se si utilizzano ancoraggi o tasselli, assicurarsi che i fori praticati siano sufcientemente grandi da accogliere gli ancoraggi o i tasselli utilizzati.

5. Far passare una vite (non fornita in

dotazione) attraverso ciascuna Rondelladi ssaggio, quindi avvitare saldamente ciascuna vite in un apposito foro.

6. Installare 2 Supportopermontaggioa

parete con l’orientamento corretto sul fondo della Soundbar, utilizzando 2 Vite.

• Durante l’assemblaggio, assicurarsi che la parte a sospensione dei Supportiper montaggioaparete sia situata dietro la parte posteriore della Soundbar. RetrodellaSoundbar EstremitàdestradellaSoundbarITA - 31

7. Installare la Soundbar con gli annessi

Supportipermontaggioaparete appendendo i Supportipermontaggioa parete alle Rondelledissaggio sulla parete.

8. Far scorrere la Soundbar verso il basso come

illustrato di seguito, in modo che le Supporto permontaggioaparete si appoggino saldamente sulle Rondelladissaggio.

• Inserire le Rondelladissaggio nella parte larga (fondo) delle Supportoper montaggioaparete, quindi far scorrere le Supportopermontaggioaparete verso il basso, in modo che le Supportoper montaggioaparete si appoggino saldamente sulle Rondelladissaggio. Assemblaggiodelsupportocavi Come mostrato nell’immagine, utilizzare la Vite fornita per ssare il Supportocavi alla Soundbar, quindi utilizzare il Supportocavi per ordinare e organizzare i cavi della vostra TV.

(OPTICAL) HDMI IN 1 HDMI IN 2 HDMI OUT (TV-ARC) POWER IN POWER OUT (For TV)ITA - 32 12 RISOLUZIONEDEIPROBLEMI Prima di contattare l’assistenza, controllare quanto segue. L’unitànonsiaccende. Ilcavodialimentazioneècollegatoallapresa? ; Collegare la spina del cavo di alimentazione alla presa. Unafunzionenonrispondequandoviene premutoiltasto. Èpresenteelettricitàstaticanell’aria? ; Scollegare la spina del cavo di alimentazione e ricollegarla. Sivericanointerruzionidell’audionel modoBT. ; Consultare le sezioni relative alla connessione Bluetooth, alle pagine 9 e

Nonvieneriprodottol’audio. LafunzioneMutoèattiva? ; Premere il tasto VOL per annullare la funzione. Ilvolumeèimpostatoalminimo? ; Regolare il volume. Iltelecomandononfunziona. Lebatteriesonoesaurite? ; Sostituirle con batterie nuove. Ladistanzatrailtelecomandoel’unità principaledellaSoundbarètroppa? ; Avvicinare il telecomando all’unità principale della Soundbar. ImpossibilecollegarsiallaTV. Incasodicollegamentotramiteretecablata ; Vericare che il cavo sia stato collegato correttamente. (Leggere nuovamente il nome della porta per assicurarsi che il cavo sia collegato alla porta corretta.) (Vedere la pagina corrispondente a ciascun metodo di collegamento.) ; Premere il tasto (Sorgente) sul lato destro della Soundbar o sul telecomando per vericare che la modalità sia corretta. Incasodicollegamentotramiteretewireless ; CollegamentotramiteBluetooth

1. Attivare la modalità “BTPAIRING”

(associazione Bluetooth) della Soundbar, quindi utilizzare la TV per effettuare nuovamente la ricerca. (Vedere pagina 9 per ulteriori dettagli.) ; CollegamentotramiteWi-Fi

1. Controllare che il modello di TV sia

• Questa funzione è compatibile solamente con SamsungsmartTVs rilasciate dopo il 2014.

2. Controllare che la TV sia collegata alla

• Nel caso in cui la TV non sia collegata alla rete Wi-Fi, utilizzare il menu di rete sulla TV per stabilire un collegamento. (Fare riferimento al manuale utente della TV.)ITA - 33

3. Vericare che la Soundbar sia collegata

• Una volta collegata, la Soundbar comparirà sulla lista di altoparlanti della App SamsungMultiroom ogniqualvolta l’App verrà eseguita sul dispositivo mobile (per esempio, smartphone o tablet). (Fare riferimento a pagina 18 per ulteriori dettagli.)

4. Vericare la presenza di un canale DFS.

• Se il router wireless (Wi-Fi) sta utilizzando un canale DFS, non sarà possibile stabilire una connessione Wi-Fi tra la TV e la Soundbar. Per ulteriori informazioni, mettersi in contatto con il proprio provider di servizi Internet. 13 LICENZA Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS Digital Surround are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

• Il software Spotify è soggetto a licenze di terze parti disponibili su : www.spotify.com/connect/third-party- licenses.

• Per ulteriori informazioni su Spotify Connect, visitare il sito www.spotify.com/connect 14 AVVISO DI LICENZA OPEN SOURCE Per ulteriori informazioni sulle open source utilizzate con il prodotto, visitare il sito Web: http://opensource.samsung.comITA - 34

15 NOTA IMPORTANTE SUL SERVIZIO

• Le gure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all’aspetto effettivo del prodotto.

• È possibile che vengano addebitate delle spese amministrative nei seguenti casi: (a) l’uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l’utente abbia omesso di leggere questo manuale utente). (b) utente ha portato l’unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l’utente abbia omesso di leggere questo manuale utente).

• L’importo di tali spese amministrative verrà comunicato all’utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

• Samsung Electronics Co., Ltd si riserva il diritto di modicare le speciche senza preavviso.

• Peso e dimensioni sono approssimativi.

• Per ulteriori informazioni sull’alimentazione e il consumo di energia, vedere l’etichetta applicata al prodotto. (Etichetta : Fondo dell’Unità Principale della Soundbar)ITA - 35 Attenzione:Ilprodottosiriavviaautomaticamentequandoattiva/disattivaWi-Fi/Ethernet. Consumodienergiatotaleinstandby(W) (Tutteleportediretesonoincondizione “ACCESO”) 3,7W Wi-Fi/Ethernet Metododidisattivazione dellaporta Premere il tasto Wi-FiSETUP sul prodotto per 30 secondi per acceso/spento Wi-Fi/Ethernet. Bluetooth Metododidisattivazione dellaporta Premere il tasto SPKADD sul prodotto per 30 secondi per acceso/spento Bluetooth.

• Samsung Electronics dichiara che questa apparecchiatura è conforme alla Direttiva 2014/53/UE. Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.samsung.com > Supporto > Chiedi Supporto > Inserire il nome del modello. Questa apparecchiatura può essere utilizzata in tutte le nazioni dell’UE. La funzionalità 5GHz WLAN(Wi-Fi oppure SRD) di questo dispositivo è utilizzabile solamente in interni.ITA - 36 [Correttosmaltimentodellebatteriedelprodotto] (ApplicabileneiPaesiconsistemidiraccoltadifferenziata) Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri riuti al termine del ciclo di vita. Dove rafgurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all’ambiente. Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di riuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza. Correttosmaltimentodelprodotto (riutielettriciedelettronici) (ApplicabileneiPaesiconsistemidiraccoltadifferenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dallo smaltimento dei riuti non corretto, si invita l’utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/LAT - ii

*5.0 canale *7.0 canale

5.1 canale *5.0 canale *7.0 canale

2.0 canale 4.0 canale

5.1 canale 3.0 canale 5.0 canale

2.0 canale 4.0 canale

5.1 canale 3.0 canale 5.0 canale

3.0 canale 5.0 canale

5.1 canale 3.0 canale 5.0 canale

*5.0 canale *7.0 canale

5.1 canale *5.0 canale *7.0 canale

3.0 canale 5.0 canale

5.1 canale 3.0 canale 5.0 canale
