INSTRUKCJA OBSŁUGI DMR102 MAKITA

PO Akum. Odbiornik Radiowy Instrukcja obsługi

Poniżej przedstawiono symbole stosowane w przypadku omawianego urządzenia. Przed rozpoczęciem jego użytkowania należy upewnić się, że są one zrozumiałe.

Символы

Przeczytać instrukcję obsługi.

Dotyczy tylko państw UE

Nie wyrzucaj urządzeń elektrycznych lub akumulatorów wraz z odpadami z gospodarstwa domowego!

Zgodnie z Europejską Dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz dotyczącą akumulatorów i baterii oraz zużytych akumulatorów i baterii, a także dostosowaniem ich do prawa krajowego, zużyte urządzenia elektryczne, baterie i akumulatory, należy składować osobno i przekazywać do zakładu recyklingu działającego zgodnie z przepisami dotyczącymi ochrony środowiska.

Только для стран ЕС

Gjelder kun land i Europa

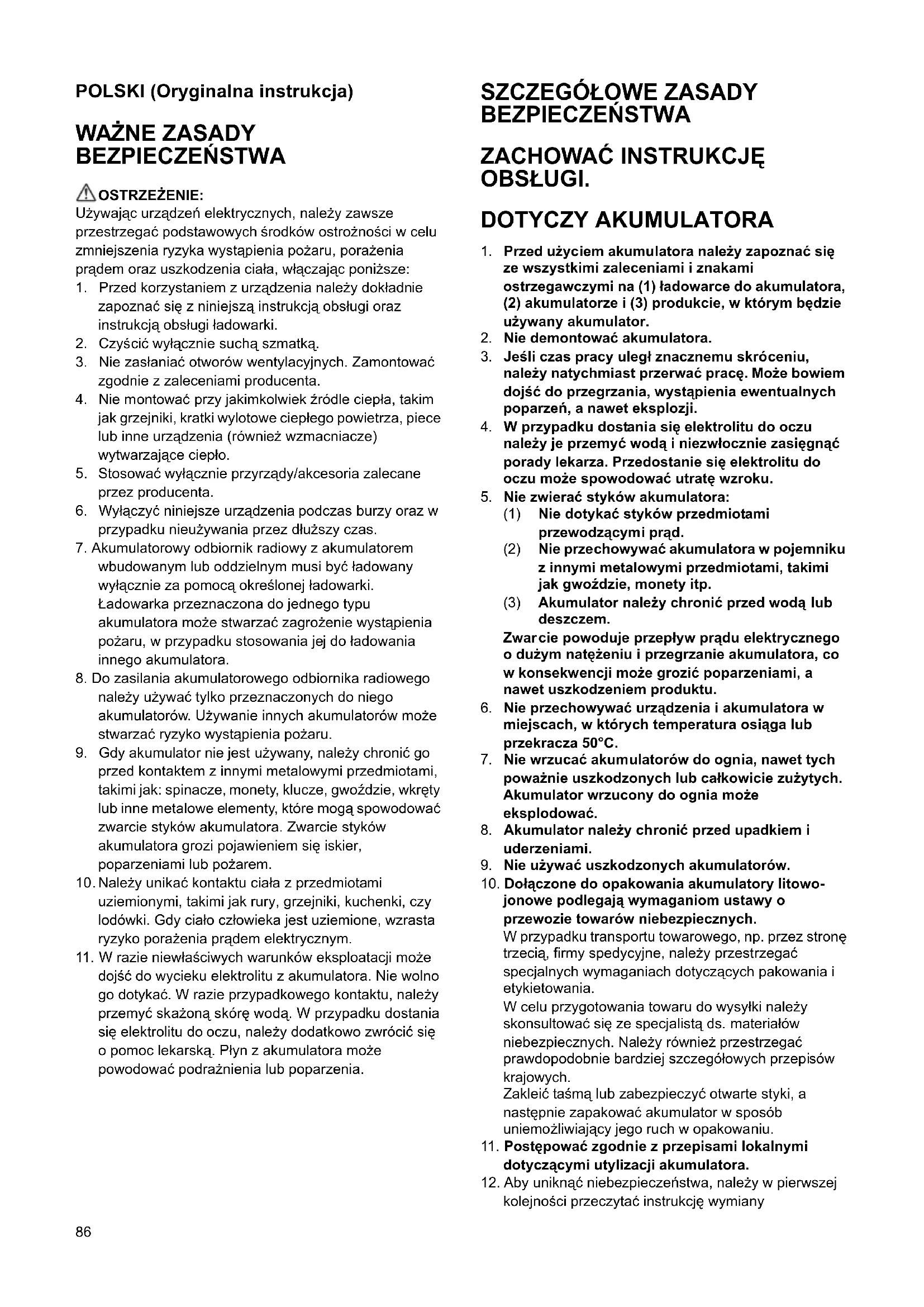

POLSKI (Oryginalna instrukcja)

WAŻNE ZASADY BEZPIECZEŃSTWA

⚠ OSTRZEŻENIE:

Używając urządzeń elektrycznych, należy zawsze przestrzegać podstawowych środków ostrożności w celu zmniejszenia ryzyka wystąpienia pożaru, porażenia prądem oraz uszkodzenia ciała, włączając poniższe:

1. Przed korzystaniem z urządzenia należy dokładnie zapoznać się z niniejszą instrukcją obsługi oraz instrukcją obsługi ładowarki.
2. Czyścić wyłącznie suchą szmatką.
3. Nie zasłaniać otworów wentylacyjnych. Zamontować zgodnie z zaleceniami producenta.
4. Nie montować przy jakimkolwiek źródle ciepła, takim jak grzejniki, kratki wylotowe ciepłego powietrza, piece lub inne urządzenia (również wzmacniacze) wytwarzające ciepło.
5. Stosować wyłącznie przyrządy/akcesoria zalecane przez producenta.
6. Wyłączyć niniejsze urządzenia podczas burzy oraz w przypadku nieużywania przez dłuższy czas.
7. Akumulatorowy odbiornik radiowy z akumulatorem wbudowanym lub oddzielnym musi być ładowany wyłącznie za pomocą określonej ładowarki. Ładowarka przeznaczona do jednego typu akumulatora może stwarzać zagrożenie wystąpienia pożaru, w przypadku stosowania jej do ładowania innego akumulatora.
8. Do zasilania akumulatorowego odbiornika radiowego należy używać tylko przeznaczonych do niego akumulatorów. Używanie innych akumulatorów może stwarzać ryzyko wystąpienia pożaru.
9. Gdy akumulator nie jest używany, należy chronić go przed kontaktem z innymi metalowymi przedmiotami, takimi jak: spinacze, monety, klucze, gwoździe, wkręty lub inne metalowe elementy, które mogą spowodować zwarcie styków akumulatora. Zwarcie styków akumulatora grozi pojawieniem się iskier, poparzeniami lub pożarem.
10. Należy unikać kontaktu ciała z przedmiotami uziemionymi, takimi jak rury, grzejniki, kuchenki, czy lodówki. Gdy ciało człowieka jest uziemione, wzrasta ryzyko porażenia prądem elektrycznym.
11. W razie niewłaściwych warunków eksploatacji może dojść do wycieku elektrolitu z akumulatora. Nie wolno go dotykać. W razie przypadkowego kontaktu, należy przemyć skażoną skóre wodą. W przypadku dostania się elektrolitu do oczu, należy dodatkowo zwrócić się o pomoc lekarską. Płyn z akumulatora może powodować podrażnienia lub poparzenia.

SZCZEGÓŁOWE ZASADY BEZPIECZEŃSTWA

ZACHOWAĆ INSTRUKCJĘ OBSŁUGI.

DOTYCZY AKUMULATORA

1. Przed użyciem akumulatora należy zapoznać się ze wszystkimi zaleceniami i znakami ostrzegawczymi na (1) ładowarce do akumulatora, (2) akumulatorze i (3) produkcie, w którym będzie używany akumulator.
2. Nie demontować akumulatora.
3. Jeśli czas pracy uległ znacznemu skróceniu, należy natychmiast przerwać pracę. Może bowiem dojść do przegrzania, wystąpienia ewentualnych poparzeń, a nawet eksplozji.
4. W przypadku dostania się elektrolitu do oczu należy je przemyć wodą i niezwłocznie zasięgnąć porady lekarza. Przedostanie się elektrolitu do oczu może spowodować utratę wzroku.
5. Nie zwierać styków akumulatora:

(1) Nie dotykać styków przedmiotami przewodzącymi prąd.

(2) Nie przechowywać akumulatora w pojemniku z innymi metalowymi przedmiotami, takimi jak gwoździe, monety itp.

(3) Akumulator należy chronić przed wodą lub deszczem.

Zwarcie powoduje przepływ prądu elektrycznego o dużym natężeniu i przegrzanie akumulatora, co w konsekwencji może grozić poparzeniami, a nawet uszkodzeniem produktu.

1. Nie przechowywać urządzenia i akumulatora w miejscach, w których temperatura osiąga lub przekracza 50°C.
2. Nie wrzucać akumulatorów do ognia, nawet tych poważnie uszkodzonych lub całkowicie zużytych. Akumulator wrzucony do ognia może eksplodować.
3. Akumulator należy chronić przed upadkiem i uderzeniami.
4. Nie używać uszkodzonych akumulatorów.
5. Dołączone do opakowania akumulatory litowo-jonowe podlegają wymaganiom ustawy o przewozie towarów niebezpiecznych.

W przypadku transportu towarowego, np. przez stronę trzecią, firmy spedycyjne, należy przestrzegać specjalnych wymaganiach dotyczących pakowania i etykietowania.

W celu przygotowania towaru do wysyłki należy skonsultować się ze specjalistą ds. materiałów niebezpiecznych. Należy również przestrzegać prawdopodobnie bardziej szczegółowych przepisów krajowych.

Zakleić taśmą lub zabezpieczyć otwarte styki, a następnie zapakować akumulator w sposób uniemożliwiający jego ruch w opakowaniu.

1. Postępować zgodnie z przepisami lokalnymi dotyczącymi utylizacji akumulatora.
2. Aby uniknąć niebezpieczeństwa, należy w pierwszej kolejności przeczytać instrukcję wymiany

akumulatora.

Maksymalny prąd wyładowczy akumulatora powinien być większy lub równy 8 A.

UWAGA:

• Niebezpieczeństwo wybuchu w przypadku nieprawidłowej wymiany akumulatora.
• Akumulator należy wymienić na akumulator tego samego typu lub zamiennik.

ZACHOWAĆ NINIEJSZA INSTRUKCJĘ OBSŁUGI.

UWAGA: Należy stosować wyłącznie oryginalne mulatory firmy Makita.

Stosowanie nieoryginalnych akumulatorów innych niż firmy Makita lub akumulatorów, które zostały zmodyfikowane, może przyczynić się do wybuchu akumulatora, powodując pożar, obrażenia ciała i uszkodzenia. Spowoduje to również unieważnienie gwarancji Makita na narzędzie i ładowarkę Makita.

Wskazówki dotyczące zachowania maksymalnej żywotności akumulatora

1. Akumulator należy naładować zanim ulegnie całkowitemu rozładowaniu.
   W przypadku stwierdzenia spadku mocy urządzenia należy przerwać pracę i naładować akumulator.

2. Nigdy nie ładować w pełni naładowanego akumulatora. Zbyt długie ładowanie skraca żywotność akumulatora.

3. Akumulator należy ładować w temperaturze pokojowej 10-40°C. Przed naładowaniem akumulatora należy odczekać, aż ostygnie.

4. Jeżeli planowany okres wyłączenia z eksploatacji jest dłuższy (przekracza sześć miesięcy), akumulator należy naładować.

Funkcje urządzenia:

• P ętla synchronizacji fazy PLL AM/FM stereo
- Duży wyświetlacz LCD z funkcją podświetlenia
- Strojenie ręczne / przywoływanie za pomocą przycisków programowalnych / strojenie automatyczne
- Pokrętło strojenia/głośności

- 5 programowalnych przycisków do ustawiania stacji radiowych dla każdego pasma częstotliwości

- Zegar oraz dwa budziki (budzik radiowy i alarm HWS) z funkcją drzemki

- Czasowy wyłącznik odbiornika z możliwością regulacji (automatyczne wyłączenie)

- Głośnik stereo zapewniający czyste brzmienie

• Ultra trwała obudowa

- Wodoodporność spełniająca wymogi standardu IPX 4

- Odbiornik zasilany zarówno przez akumulator Makita, jak i przez dostarczony zasilacz

Objaśnienia do widoku ogólnego (Rys. 1)

Przyciski sterujące:

1. Zasilanie oraz zegar wyłączania

2. Przycisk Band i Mono

3. Ustawienie alarmu radiowego
4. Ustawienie alarmu dźwiękowego
5. Zaprogramowane stacje
6. Strojenie automatyczne i ustawienie czasu
7. Pokrętło strojenia/głośności
8. Gniazdo wejścia prądu stałego
9. Gniazdo wejścia (AUX IN1)
10. Giętka antena
11. Przedział na akumulatory (akumulator główny i akumulatory zapasowe)
12. Uchwyt
13. Głośnik
14. Pokrywa przedziału na akumulatory
15. Komora akumulatora głównego
16. Komora akumulatorów zapasowych
17. Czerwony wskaźnik
18. Przycisk
19. Akumulator
20. Gniazdo wejścia (AUX IN2)
21. Element wsporczy
22. Kontrolki
23. Przycisk Check (Sprawdź)

Wyświetlacz LCD:

A. Alarm radiowy
B. Alarm HWS (system budzenia)
C. Strojenie automatyczne
D. Wskaźnik pasma częstotliwości
E. Wskaźnik niskiego poziomu naładowania baterii
F. Zaprogramowane stacje
G. Status wyłączenia i drzemki
H. Częstotliwość
I. Symbol stereo i głośności
J. Zegar
K. Ustawienie czasu
L. Wskaźnik zegara - czas po południu (PM)

Montaż akumulatora

Uwaga:

Przechowywać akumulatory zapasowe wewnątrz przedziału w celu niedopuszczenia do utraty danych zapisanych w pamięciach przycisków programowalnych.

1. Zdjąć pokrywę przedziału na akumulator w celu uzyskania dostępu do komory. Wewnątrz znajduje się komora na akumulator główny oraz komora na akumulatory zapasowe. (Rys. 2 i 3)

2. Zdjąć pokrywę komory na akumulatory zapasowe i włożyć 2 nowe akumulatory UM-3 (wielkości AA). Upewnić się, że akumulatory zostały włożone zgodnie z oznaczeniami biegunowości wewnątrz komory. Ponownie założyć pokrywę akumulatorów.

3. Po zamontowaniu akumulatorów zapasowych należy włożyć akumulator główny zasilający odbiornik radiowy. W poniższej tabeli zostały wymienione akumulatory odpowiednie do zasilania odbiornika radiowego.

Poniższa tabela przedstawia czasy pracy przy maksymalnym jednokrotnym naładowaniu.

Napięcie akumulatora						NA WYJŚCIU GŁOŚNIKA = 50 mW + 50 mW jednostka: Godzina
7,2 V 9,6	V 10,8 V 12 V	14,4 V 18 V
BL7010 Ok. 7,0
	PA09 PA12	PA14 PA18				Ok. 8,0
	9050 1250	1450 1850
	9051 1251	1452 1852
	9100 1200	1420			BL1815
	9120 BL1	013 1220		BL1415
	9100A		1200A
BL0715				BL1415N	BL1815N	Ok. 10
	9102 1202	1422 1822				Ok. 12
	9122 1222			BH1420	BL1820, BL1820B
	9102A		1202A
	BH9020		BH1220
	BH9020A		BH1200C
	9134 1234	1434 1834		Ok. 16
				BH1427		Ok. 17
	9135 1235	1435 1835				Ok. 19
				1435F	BL1830, BL1830B
			1235F	BL1430, BL1430B
	BH9033		BH1233	BH1433		Ok. 21
	BH9033A		BH1233C
				BL1440	BL1840, BL1840B	Ok. 27
				BL1450	BL1850, BL1850B	Ok. 33
				BL1460B	BL1860B	Ok. 39

: Zespół akumulatorów
☐: Akumulator wsuwany

Uwaga:

Dane zawarte w powyższej tabeli dotyczące czasów pracy akumulatorów stanowią dane referencyjne. Rzeczywisty czas pracy może różnić się w zależności od typu akumulatora, warunków ładowania lub środowiska pracy.

OSTRZEŻENIE:

Nie używać jednocześnie dwóch akumulatorów głównych.

3-1. Wkładanie lub wyjmowanie akumulatora wsuwanego (Rys. 4)

• Aby zamontować akumulator, wystarczy wyrównać występ na akumulatorze z rowkiem w obudowie i wsunąć go na swoje miejsce. Akumulator należy wsuwać do oporu, aż się zablokuje, co jest sygnalizowane delikatnym kliknięciem.

• Jeśli jest widoczny czerwony wskaźnik w górnej części przycisku, akumulator nie został całkowicie zablokowany. Należy go zamontować całkowicie, tak aby czerwony wskaźnik nie był widoczny. W przeciwnym razie może przypadkowo wypaść z urządzenia, raniąc operatora lub osoby postronne.

• Przy montażu akumulat ora nie wolno używać siły. Jeśli akumulator nie daje się swobodnie wsunąć, prawdopodobnie został włóżony nieprawidłowo.

• Aby wyjąć akumulator, należy przesunąć przycisk znajdujący się w przedniej jego części i wysunąć akumulator z urządzenia lub nacisnąć jednocześnie przyciski znajdujące się po obu jego bokach.

OSTRZEŻENIE:

Nie używać jednocześnie dwóch akumulatorów głównych.

3-2. Wkładanie lub wyjmowanie zespołu akumulatorów (Rys. 5-9)

- Pociągnąć element wsporczy, aby umożliwiać wsunięcie akumulatorów w gniazdo.

• Aby włożyć akumulator, wystarczy wyrównać występ na akumulatorze ze szczeliną w obudowie i wsunąć go na miejsce.
• Zwolnić element wsporczy.
• W celu wysunięcia akumulatorów należy pociągnąć element wsporczy, a następnie wyjąć je z gniazda.
• Zamontować pokrywę przedziału na akumulatory na swoim miejscu.
• Zredukowane napięcie zasilania, szumy i „przerywany dźwięk” lub pojawienie się na wyświetlaczu symbolu niskiego poziomu naładowania baterii świadczą o konieczności wymiany akumulatora głównego na nowy.

Uwaga:

Akumulator nie może być ładowany za pomocą dostarczonego zasilacza prądu zmiennego.

1. Wyświetlenie się na ekranie symbolu niskiego poziomu naładowania baterii oraz migające „E” oznacza konieczność wymiany akumulatorów zapasowych.

Wskazuje stan naładowania akumulatora

(Dotyczy wyłącznie akumulatorów z literą „B” na końcu numeru modelu). (Rys. 10)

Nacisnąć przycisk Check (Sprawdź) na akumulatorze, aby sprawdzić stan naładowania akumulatora. Na kilka sekund zaświecą się kontrolki.

Kontrolki			Stan naładowania
Zaświecone	Wyłączone	Migające
			75% do 100%
			50% do 75%
			25% do 50%
			0% do 25%
			Naładuj akumulator.
			Akumulator prawdopodobnie został uszkodzony.

015658

UWAGA:

- Zależnie od warunków użytkowania i temperatury otoczenia wskazywany poziom może nieznacznie się różnić od rzeczywistego poziomu naładowania akumulatora.

Montaż giętkiej anteny (Rys. 11 i 12)

Zamontować giętką antenę zgodnie z rysunkiem.

Uwaga:

W przedziale na akumulatory znajduje się miejsce przeznaczone na przechowywanie zdemontowanej anteny.

Korzystanie z zasilacza prądu zmiennego (Rys. 13)

Zdjąć gumowe zabezpieczenie, a następnie wsunąć wtyczkę zasilacza do wejścia prądu stałego, znajdującego się z przodu odbiornika radiowego. Podłączyć zasilacz do standardowego gniazda elektrycznego. W przypadku każdorazowego użycia zasilacza, akumulator jest automatycznie odłączany. Zasilacz prądu zmiennego powinien być odłączony od zasilania, jeżeli nie jest używany.

Uwaga:

W przypadku zakłóceń w paśmie AM pochodzących od zasilacza, należy odsunąć odbiornik radiowy od zasilacza prądu zmiennego na odległość większą niż 30 cm.

Ustawianie zegara

1. Zegar można ustawiać niezależnie od tego, czy odbiornik radiowy jest włączony.
2. Na wyświetlaczu zostanie wyświetlony symbol „- : - -”, gdy akumulatory zapasowe są zamontowane.
3. Nacisnąć i przytrzymać przez ponad 2 sekundy przycisk ustawiania czasu ☑Po usłyszeniu sygnału dźwiękowego symbol ustawiania czasu ☑SET oraz symbol godziny na wyświetlaczu zaczną migać.
4. Obrócić pokrętło strojenia/głośności w celu ustawienia wymaganej godziny.
5. Nacisnąć przycisk C_SET , aby potwierdzić ustawioną godzinę. Następnie zacznie migać symbol minut.
6. Obrócić pokrętło strojenia/głośności w celu ustawienia wymaganej wartości minut.
7. Nacisnąć ponownie przycisk C_SET , aby zakończyć ustawianie zegara.

Obsługa odbiornika radiowego

Odbiornik radiowy umożliwia trzy metody strojenia – strojenie automatyczne, strojenie ręczne, przywoływanie za pomocą przycisków programowalnych z pamięcia.

Strojenie automatyczne

1. Włączyć odbiornik radiowy, naciskając przycisk zasilania.
2. Wybrać wymagane pasmo częstotliwości poprzez naciśnięcie przycisku pasma częstotliwości. Upewnić się, że gumowa, giętka antena została prawidłowo ustawiona w celu uzyskania najlepszego sygnału pasma częstotliwości FM. W celu uzyskania najlepszego sygnału pasma częstotliwości AM (MW), należy obrócić odbiornik. Unikać ustawienia

odbiornika radiowego w pobliżu ekranu komputera lub innego sprzętu, mogącego przyczynić się do zakłócenia pracy urządzenia.

1. Nacisnąć oraz zwolnić przycisk skanowania (naciśnięcie przycisku przez ponad 2 sekundy uaktywni funkcję ustawiania czasu), na wyświetlaczu LCD zostanie wyświetlony symbol Scan, a odbiornik radiowy rozpocznie wyszukiwanie oraz automatycznie zatrzyma się po znalezieniu stacji radiowej. Nacisnąć ponownie przycisk skanowania, aby zaprogramować wyszukaną stację radiową.

Uwaga:

W przypadku znalezienia stacji radiowej stereo, na wyświetlaczu zostanie wyświetlony symbol stereo.

Uwaga:

W przypadku braku potwierdzenia poprzez ponowne naciśnięcie przycisku skanowania po znalezieniu stacji radiowej, odbiornik będzie kontynuował wyszukiwanie kolejnej dostępnej stacji.

1. Obracać pokrętło strojenia/głośności w celu ustawienia wymaganego poziomu głośności. Na wyświetlaczu LCD zostanie wyświetlona zmiana poziomu głośności.

Uwaga:

Podczas obsługi pokrętła głośności istnieje możliwość naciśnięcia pokrętła strojenia/głośności w celu zmiany funkcji pokrętła ze sterowania głośnością na funkcję strojenia.

1. Aby wyłączyć odbiornik radiowy, należy nacisnąć przycisk zasilania. Na wyświetlaczu zostanie wyświetlone OFF (WYŁ.).

Strojenie ręczne

1. Włączyć odbiornik radiowy, naciskając przycisk zasilania.
2. Wybrać wymagane pasmo częstotliwości poprzez naciśnięcie przycisku pasma częstotliwości. Ustawić antenę zgodnie z powyższym opisem.
3. Pojedynczy obrót pokrętła strojenia/głośności powoduje przyrost częstotliwości o: FM: 50 lub 100 kHz AM (MW): 9 lub 10 kHz

Uwaga:

Jeżeli pokrętło odbiornika radiowego pełni funkcję sterowania głośnością, należy nacisnąć pokrętło, aby zmienić jego funkcję na strojenie.

1. Obracać pokrętem strojenia/głośności do momentu ustawienia wymaganej częstotliwości wskazanej na wyświetlaczu.
2. Obracać pokrętło strojenia/głośności w celu ustawienia wymaganego poziomu głośności.
3. Aby wyłączyć odbiornik radiowy, należy nacisnąć przycisk zasilania. Na wyświetlaczu zostanie wyświetlone OFF (WYŁ.).

Zapisywanie stacji radiowych w pamięci przycisków programowalnych

Odbiornik radiowy posiada 5 przycisków programowalnych dla każdego pasma częstotliwości.

1. Włączyć odbiornik radiowy, naciskając przycisk zasilania.
2. Ustawić wymaganą stację radiową za pomocą jednej z wcześniej opisanych metod.
3. Nacisnąć i przytrzymać wymagany przycisk programowalny do momentu usłyszenia sygnału dźwiękowego. Numer przycisku programowalnego zostanie wyświetlony na wyświetlaczu, a stacja radiowa zostanie zapisana w pamięci danego przycisku.
4. Powtórzyć powyższą procedurę dla pozostałych przycisków programowalnych.
5. Stacje radiowe zapisane w pamięciach przycisków programowalnych mogą być nadpisane zgodnie z powyższą procedurą.

Przywoływanie stacji radiowych z pamięci przycisków programowalnych

1. Włączyć odbiornik radiowy, naciskając przycisk zasilania.
2. Wybrać wymagane pasmo częstotliwości.
3. Następnie nacisnąć wymagany przycisk programowalny – numer przycisku oraz częstotliwość stacji radiowej pojawią się na wyświetlaczu.

Ustawianie alarmu radiowego

W przypadku ustawienia alarmu radiowego, odbiornik radiowy zostanie włączony na wybranej stacji radiowej o ustawionej wcześniej godzinie. Alarm radiowy będzie aktywny przez jedną godzinę, o ile nie zostanie on wcześniej wyłączony poprzez naciśnięcie przycisku zasilania. Naciśnięcie przycisku zasilania, w momencie gdy alarm jest aktywny, spowoduje anulowanie alarmu przez najbliższe 24 godziny.

Uwaga:

W przypadku niskiego poziomu naładowania akumulatora, alarm radiowy nie będzie aktywowany.

a. Ustawianie czasu alarmu radiowego:

1. Alarm radiowy można ustawić, niezależnie od tego czy odbiornik jest włączony.
2. Nacisnąć i zwolnić przycisk alarmu radiowego 📞-◀◀. Na ekranie pojawi się migający symbol alarmu radiowego.
3. Gdy symbol alarmu radiowego miga na wyświetlaczu, po usłyszeniu sygnału dźwiękowego należy nacisnąć i przytrzymać przez ponad 2 sekundy przycisk SET.

4. Gdy wyświetlona godzina będzie migać, obrócić pokrętło strojenia/głośności w celu wybrania godziny, a następnie nacisnąć ponownie przycisk _SET , aby potwierdzić ustawioną godzinę.

5. Ponownie przeprowadzić tę samą procedurę w celu ustawienia minut. Nacisnąć przycisk ⓥ celu zakończenia ustawiania czasu alarmu.

b. Ustawianie stacji radiowej alarmu

1. Podczas ustawiania czasu alarmu radiowego oraz gdy symbol alarmu radiowego miga, nacisnąć przycisk pasmo częstotliwości w celu aktywowania odbiornika radiowego i umożliwiaenia wyboru wymaganego pasma częstotliwości oraz stacji poprzez strojenie ręczne oraz przywołanie stacji zapisanej w przycisku programowalnym. Nacisnąć przycisk (w-oelu) zakończenia ustawiania alarmu radiowego. Na wyświetlaczu zostanie wyświetlone 📞-◀.

2. Po ustawieniu alarmu radiowego i stacji oraz po usłyszeniu sygnału dźwiękowego nacisnąć i przytrzymać przez 2 sekundy przycisk alarmu radiowego 📞-◀◀, aby włączyć lub wyłączyć alarm. Po ustawieniu alarmu radiowego na wyświetlaczu zostanie wyświetlone Ⓧ-◀◀.

Uwaga:

W przypadku braku wyboru nowej stacji alarmu radiowego, wybrana zostanie ostatnio ustawiona stacja alarmu.

Ustawianie alarmu HWS (system budzenia)

Po wybraniu alarmu HWS zostanie aktywowany alarm dźwiękowy.

Alarm dźwiękowy będzie skracał się co 15 sekund na każdą jedną minutę poprzedzoną minutą ciszy zanim cykl zostanie powtórzony.

Alarm HWS będzie aktywny przez jedną godzinę dopóki nie zostanie on wyłączony poprzez naciśnięcie przycisku zasilania. Naciśnięcie przycisku zasilania, w momencie gdy alarm jest aktywny, spowoduje anulowanie alarmu na najbliższe 24 godziny.

1. Alarm HWS można ustawić, niezależnie od tego czy odbiornik jest włączony.

2. Nacisnąć i zwolnić przycisk alarmu HWS 📞-⚠️. Symbol alarmu HWS zacznie migać na wyświetlaczu.

3. Gdy symbol nadal miga, nacisnąć i przytrzymać przez ponad 2 sekundy przycisk _SET . Po usłyszeniu sygnału dźwiękowego zostanie wyświetlony i zacznie migać symbol godziny wyświetlacza.

4. Obrócić pokrętło strojenia/głośności w celu wybrania wymaganej godziny alarmu, a następnie ponownie nacisnąć przycisk ustawienia czasu Wówczas zacznie migać symbol minut.

5. Obrócić pokrętło strojenia/głośności w celu wybrania wymaganej wartości minut alarmu, a następnie ponownie nacisnąć przycisk ustawienia czasu C_SET aby zakończyć ustawianie alarmu HWS.

6. Nacisnąć i przytrzymać przez ponad 2 sekundy przycisk alarmu poprzedzony sygnałem dźwiękowym, w celu włączenia lub wyłączenia alarmu HWS.

Po ustawieniu alarmu na wyświetlaczu pojawi się ⓞ-∆.

Funkcja drzemki

1. Naciśnięcie jakiegokolwiek przycisku poza przyciskiem zasilania, w momencie gdy alarm jest aktywny, spowoduje włączenie funkcji drzemki. Alarm radiowy lub HWS zostanie wyciszony na 5 minut.

2. Na wyświetlaczu zostaną wyświetlone zarówno symbol drzemki i jak i symbol alarmu. Funkcję drzemki można włączać przez jedną godzinę, gdy alarmy są aktywne.

Funkcja wyłączania

Zegar wyłączania automatycznie wyłącza odbiornik radiowy po upłynięciu ustawionego czasu.

1. Nacisnąć i przytrzymać przez ponad 2 sekundy przycisk zasilania, po usłyszeniu sygnału dźwiękowego na wyświetlaczu będą wyświetlane cyklicznie dostępne czasy wyłączania odbiornika radiowego w następującej kolejności: 60-45-30-15-120-90-60. Zwolnić przycisk zasilania po wyświetleniu wymaganego czasu wyłączenia. Na wyświetlaczu pojawi się symbolła w odbiorniku radiowym zostanie włączona ostatnio wybrana stacja.

2. Aby anulować funkcję wyłączania, należy nacisnąć przycisk zasilania. Symbol funkcji przestanie być wyświetlany, a odbiornik radiowy zostanie wyłączony.

Podświetlenie wyświetlacza

Naciśnięcie jakiegokolwiek przycisku lub obrócenie pokrętem strojenia/głośności spowoduje podświetlenie wyświetlacza LCD na około 15 sekund. Podczas skanowania stacji oraz w momencie włączenia alarmu wyświetlacz również automatycznie się podświetla.

Zmiana ze stereo na mono

W przypadku gdy sygnał stereo odbioru stacji FM jest słaby, można poprawić jego jakość poprzez naciśnięcie i przytrzymanie przez 2 sekundy przycisku Mono. Sygnał stereo oraz wskaźnik stereo zostaną wyłączone.

Jak odtwarzać z innych źródeł audio

⚠️ UWAGA:

Przed podłączeniem innego źródła audio, urządzenie należy odłączyć z sieci.

• W urządzeniu znajdują się 2 gniazda wejścia AUX. AUX 1 znajduje się na przednim panelu, AUX 2 w przedziale na akumulatory.
• Podłączyć źródło sygnału stereo lub mono (np. iPod, MP3 lub odtwarzacz CD) do wejścia AUX 1 lub AUX 2 za pomocą przewodu audio.
• Po kilkakrotnym naciśnięciu i zwolnieniu przycisku pasma częstotliwości na wyświetlaczu pojawi się napis „AU1” lub „AU2”, a funkcja AUX zostanie włączona.
• AUX nie można uruchomić jako źródła budzenia.

KONSERWACJA

UWAGA:

- Nie wolno używać benzyny, benzenu, rozpuszczalnika, alkoholu itp. Substancje takie mogą spowodować odbarwienia, odkształcenia lub pęknięcia.

Dane techniczne:

Dane dotyczące zasilania

Zasilacz prądu zmiennego

12 V DC 700 mA, środkowy wtyk dodatni

Akumulator UM-3 (wielkości AA) x 2 jako

akumulator zapasowy

Zespół akumulatorów: 7,2 V - 18 V

Akumulator wsuwany: 9,6 V - 18 V

Zakres częstotliwości FM 87,50 - 108 MHz

(0,05 MHz/skok strojenia)

Charakterystyka obwodu

Głośnik 3 cale 8 om

Moc wyjściowa 7,2 V: 0,5 W x 2, 9,6 V: 1 W x 2

Gniazdo wejściowe średnica 3,5 mm (AUX IN1/AUX IN2)

Antena FM: giętka antena

AM: sztywna antena

Wymiary (S x W x G) w mm

280 × 302 × 163

Masa (bez akumulatora)

4,0 kg

Dotyczy tylko krajów europejskich

Deklaracja zgodności WE została dołączona jako

załącznik A do niniejszej instrukcji obsługi.
