MANUALE UTENTE DMR102 MAKITA

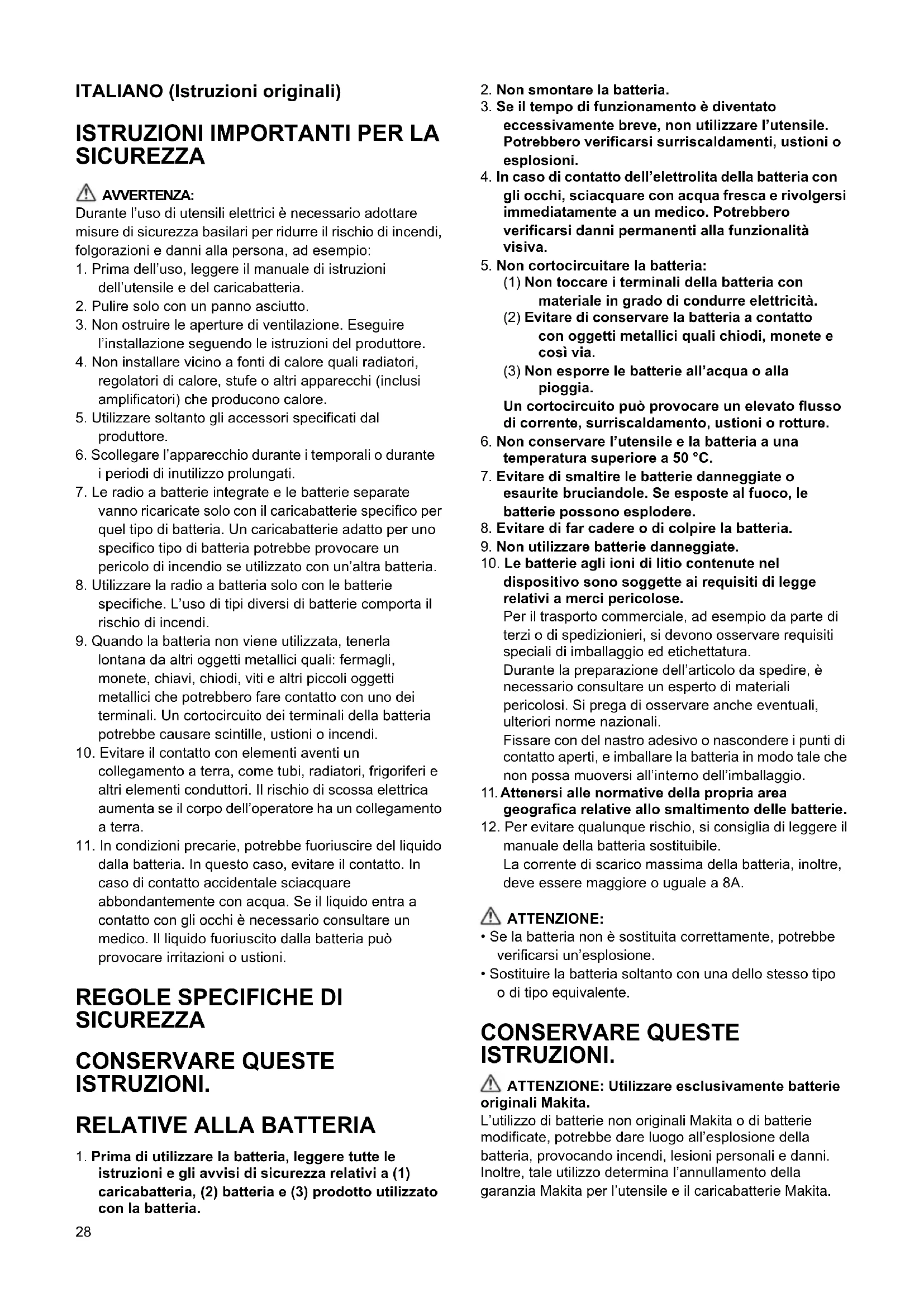

SICUREZZA AVVERTENZA: Durante l’uso di utensili elettrici è necessario adottare misure di sicurezza basilari per ridurre il rischio di incendi, folgorazioni e danni alla persona, ad esempio:

1. Prima dell’uso, leggere il manuale di istruzioni

dell’utensile e del caricabatteria.

2. Pulire solo con un panno asciutto.

3. Non ostruire le aperture di ventilazione. Eseguire

l’installazione seguendo le istruzioni del produttore.

4. Non installare vicino a fonti di calore quali radiatori,

regolatori di calore, stufe o altri apparecchi (inclusi amplificatori) che producono calore.

5. Utilizzare soltanto gli accessori specificati dal

i periodi di inutilizzo prolungati.

7. Le radio a batterie integrate e le batterie separate

vanno ricaricate solo con il caricabatterie specifico per quel tipo di batteria. Un caricabatterie adatto per uno specifico tipo di batteria potrebbe provocare un pericolo di incendio se utilizzato con un’altra batteria.

8. Utilizzare la radio a batteria solo con le batterie

specifiche. L’uso di tipi diversi di batterie comporta il rischio di incendi.

9. Quando la batteria non viene utilizzata, tenerla

lontana da altri oggetti metallici quali: fermagli, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici che potrebbero fare contatto con uno dei terminali. Un cortocircuito dei terminali della batteria potrebbe causare scintille, ustioni o incendi.

10. Evitare il contatto con elementi aventi un

collegamento a terra, come tubi, radiatori, frigoriferi e altri elementi conduttori. Il rischio di scossa elettrica aumenta se il corpo dell’operatore ha un collegamento a terra.

11. In condizioni precarie, potrebbe fuoriuscire del liquido

dalla batteria. In questo caso, evitare il contatto. In caso di contatto accidentale sciacquare abbondantemente con acqua. Se il liquido entra a contatto con gli occhi è necessario consultare un medico. Il liquido fuoriuscito dalla batteria può provocare irritazioni o ustioni.

1. Prima di utilizzare la batteria, leggere tutte le

istruzioni e gli avvisi di sicurezza relativi a (1) caricabatteria, (2) batteria e (3) prodotto utilizzato con la batteria.

2. Non smontare la batteria.

3. Se il tempo di funzionamento è diventato

eccessivamente breve, non utilizzare l’utensile. Potrebbero verificarsi surriscaldamenti, ustioni o esplosioni.

4. In caso di contatto dell’elettrolita della batteria con

gli occhi, sciacquare con acqua fresca e rivolgersi immediatamente a un medico. Potrebbero verificarsi danni permanenti alla funzionalità visiva.

5. Non cortocircuitare la batteria:

(1) Non toccare i terminali della batteria con materiale in grado di condurre elettricità. (2) Evitare di conservare la batteria a contatto con oggetti metallici quali chiodi, monete e così via. (3) Non esporre le batterie all’acqua o alla pioggia. Un cortocircuito può provocare un elevato flusso di corrente, surriscaldamento, ustioni o rotture.

6. Non conservare l’utensile e la batteria a una

temperatura superiore a 50 °C.

7. Evitare di smaltire le batterie danneggiate o

esaurite bruciandole. Se esposte al fuoco, le batterie possono esplodere.

8. Evitare di far cadere o di colpire la batteria.

9. Non utilizzare batterie danneggiate.

10. Le batterie agli ioni di litio contenute nel

dispositivo sono soggette ai requisiti di legge relativi a merci pericolose. Per il trasporto commerciale, ad esempio da parte di terzi o di spedizionieri, si devono osservare requisiti speciali di imballaggio ed etichettatura. Durante la preparazione dell’articolo da spedire, è necessario consultare un esperto di materiali pericolosi. Si prega di osservare anche eventuali, ulteriori norme nazionali. Fissare con del nastro adesivo o nascondere i punti di contatto aperti, e imballare la batteria in modo tale che non possa muoversi all’interno dell’imballaggio.

11. Attenersi alle normative della propria area

geografica relative allo smaltimento delle batterie.

12. Per evitare qualunque rischio, si consiglia di leggere il

manuale della batteria sostituibile. La corrente di scarico massima della batteria, inoltre, deve essere maggiore o uguale a 8A. ATTENZIONE:

• Se la batteria non è sostituita correttamente, potrebbe verificarsi un’esplosione.

• Sostituire la batteria soltanto con una dello stesso tipo o di tipo equivalente. CONSERVARE QUESTE ISTRUZIONI. ATTENZIONE: Utilizzare esclusivamente batterie originali Makita. L’utilizzo di batterie non originali Makita o di batterie modificate, potrebbe dare luogo all’esplosione della batteria, provocando incendi, lesioni personali e danni. Inoltre, tale utilizzo determina l’annullamento della garanzia Makita per l’utensile e il caricabatterie Makita.29 Suggerimenti per il prolungamento della durata della batteria

1. Caricare le batterie prima di scaricarle

completamente. Se si nota una diminuzione di potenza dell’utensile, interrompere il lavoro e ricaricare la batteria.

2. Non ricaricare una batteria già completamente

carica. In caso contrario, la durata operativa della batteria potrebbe ridursi.

3. Caricare la batteria in ambienti con temperatura

compresa tra 10 °C e 40 °C. Prima di caricare una batteria surriscaldata, lasciarla raffreddare.

4. Caricare la batteria qualora non venga utilizzata

per un lungo periodo (superiore a sei mesi). Caratteristiche:

• AM/FM-stereo PLL sintetizzato

• Ampio display LCD a illuminazione

• Sintonizzazione manuale/preselezionata/a scansione

• Sintonizzazione e Volume con tasto a rotazione

• 5 stazioni preselezionate per ogni banda

• Ora e 2 radiosveglie (a radio e sistema HWS) con funzione di silenziamento

• Timer sveglia regolabile (spegnimento automatico)

• Casse stereo ad alta prestazione

• Alimentazione a batteria Makita e adattatore supplementare Descrizione (Fig. 1) Comandi:

1. Timer Accensione e Sveglia

2. Tasto Band e Mono

3. Sveglia con attivazione radio

4. Sveglia con attivazione sonora

5. Preselezione stazioni

6. Scansione frequenze e regolazione ora

7. Manopola di controllo Frequenza/Volume

15. Comparto batteria principale

16. Comparto batteria di backup

17. Indicatore rosso

21. Barra di supporto

23. Pulsante di controllo

Display LCD: A. Attivazione radiosveglia B. Attivazione radiosveglia sonora con sistema HWS C. Scansione frequenza D. Indicatore Banda di frequenza E. Indicatore caricamento batteria F. Preselezione stazioni G. Funzione di sveglia dolce e silenziamento H. Frequenza

I. Simbolo stereo e volume

J. Orologio K. Selezione ora L. Indicazione orologio PM Installazione della batteria Nota: Se si conservano le batterie di riserva nello scomparto, si evita la perdita dei dati memorizzati nelle memorie preimpostate.

1. Tirare l’aprivano batteria per l’apertura. del comparto

delle batterie principali e di riserva. (Fig. 2 e 3)

2. Rimuovere il copribatteria del comparto delle batterie

di riserva e inserire 2 batterie UM-3 (misura AA). Assicurarsi che le batterie vengano inserite con la giusta polarità come illustrato. Riposizionare il copribatteria.

3. Una volta inserite le batterie di riserva, inserire le

batterie principali per l’accensione. Viene riportato qui di seguito l’elenco delle batterie compatibili con questo apparecchio.30 La tabella seguente indica il tempo di funzionamento con una singola ricarica della batteria. : Batterie Nichel-Cadmio e Nichel-Metaildrato : Batterie Makstar Nota: La tabella relativa al tempo di funzionamento della batteria sopra riportata è di puro riferimento. Il tempo di funzionamento effettivo potrebbe variare in base al tipo di batteria, alle condizioni di caricamento e all’ambiente di utilizzo. 3-1. Installazione o rimozione delle batterie Makstar (Fig. 4)

• Per inserire la batteria, allineare l’apposita linguetta allo scomparto e provvedere all’inserimento. Un leggero clic segnalerà l’avvenuto inserimento.

• Se è visibile l’indicatore rosso sul lato superiore del pulsante significa che la batteria non è completamente inserita. Inserirla a fondo fino a quando l’indicatore rosso non è più visibile. In caso contrario potrebbe fuoriuscire accidentalmente dall’utensile e provocare danni all’operatore o a eventuali osservatori.

• Non applicare una forza eccessiva per installare la batteria. Se la batteria non scorre agevolmente, la manovra di inserimento non è corretta.

• Per rimuovere la batteria è sufficiente estrarla dall’utensile facendo scorrere il pulsante nella parte anteriore della batteria oppure premendo i tasti su entrambi i lati della stessa. 3-2. Installazione o rimozione delle batterie Nichel- Cadmio e Nichel-Metaildrato (Fig. 5 - 9)

• Tirare la barra di sostegno per inserire la batteria nel terminale.

• Per inserire la batteria, allineare l’apposita linguetta allo scomparto e provvedere all’inserimento. Tensione della batteria

• Rilasciare la barra di sostegno.

• Per rimuovere la batteria, tirare la barra di sostegno ed estrarre la batteria dal terminale.

4. Riportare l’aprivano batteria nella posizione originale.

5. Se sul display compare il messaggio di caduta

alimentazione, distorsione o il simbolo di bassa alimentazione , o l’apparecchio emette un “suono acuto”, è necessario sostituire le batterie principali. Nota: Non è possibile ricaricare le batterie principali tramite l’adattatore AC.

6. Se compare il simbolo di bassa alimentazione e

lampeggia la lettera “E”, è necessario sostituire le batterie di riserva. Indicazione della capacità residua della batteria (Solo per batterie il cui codice modello termina con “B”). (Fig. 10) Premere il pulsante di controllo sulla batteria per visualizzare la capacità residua della batteria. Le spie luminose si illuminano per qualche secondo.

• Il valore indicato potrebbe variare leggermente dalla capacità effettiva in base alle condizioni di utilizzo e alla temperatura ambientale. Installazione dell’antenna (Fig. 11 e 12) Installare l’antenna come mostrato nella figura. Nota: Nel comparto batteria è presente un vano concepito per conservare l’antenna rimossa. Come utilizzare l’adattatore AC (Fig. 13) Rimuovere la protezione in gomma e inserire la spina dell’adattatore nella presa DC posta sulla parte anteriore dell’apparecchio. Collegare l’adattatore a una presa standard. Mentre si utilizza l’adattatore, le batterie vengono scollegate automaticamente. L’adattatore AC deve essere scollegato dall’alimentazione principale quando non viene utilizzato. Nota: Se la radio ha delle interferenze nella banda AM a causa dell’adattatore, spostare la radio dall’adattatore AC di oltre 30 cm. Regolazione orologio

1. La regolazione dell’orologio può essere effettuata ad

apparecchio acceso o spento.

2. Sul display apparirà il simbolo “-: - -” quando le

batterie di riserva sono installate.

3. Tenere premuto il tasto regolazione ora per oltre

2 secondi, sul display lampeggerà il simbolo e la digitazione dell’ora, a cui seguirà un bip.

4. Ruotare la manopola di controllo Frequenza/Volume

per inserire l’ora desiderata.

5. Premere il tasto per confermare l’ora. In seguito

lampeggerà la regolazione dei minuti.

6. Ruotare la manopola di controllo Frequenza/Volume

per inserire i minuti desiderati.

7. Premere di nuovo il tasto per completare

l’operazione di regolazione dell’orologio. Attivazione radio Questo apparecchio è dotato di tre modalità di frequenza: a scansione, manuale e a preselezione. Modalità a scansione

2. Selezionare la banda di frequenza desiderata

premendo il tasto Banda. Per una ricezione migliore in banda FM, assicurarsi che l’antenna sia posizionata correttamente. Per la banda AM (MW), ruotare l’apparecchio per captare meglio il segnale. Non attivare l’apparecchio vicino a schermi del computer o altri strumenti che interferirebbero con la frequenza.

3. Premere e rilasciare il tasto Scansione (una pressione

prolungata oltre i due secondi attiverebbe la regolazione dell’ora). Sul display LCD lampeggerà il simbolo Scansione e l’apparecchio avvierà la ricerca, arrestandosi una volta rilevata una stazione radio. Premere di nuovo il tasto Scansione per trattenere la stazione rilevata. Nota: Se la stazione rilevata è una stazione stereo, sul display apparirà il simbolo stereo. Spie luminose Capacità residua Accesa Spenta Lampeggiante Dal 75% al 100% Dal 50% al 75% Dal 25% al 50% Dal 0% al 25% Caricare la batteria. Probabile malfunzionamento della batteria.32 Nota: L’apparecchio continuerà la ricerca delle stazioni finché non verrà ripremuto il tasto Scansione per identificare una nuova stazione radio.

4. Ruotare la manopola di controllo Frequenza/Volume

per ottenere il livello acustico desiderato. Il display LCD evidenzierà le modifiche del volume. Nota: Quando è attivato il tasto Volume, premendo il tasto Frequenza/Volume è possibile attivare tale modalità.

5. Per lo spegnimento dell’apparecchio, premere il tasto

Accensione. Sul display verrà visualizzata la scritta OFF. Modalità manuale

2. Selezionare la banda di frequenza desiderata

premendo il tasto Banda. Regolare l’antenna come sopraindicato.

3. Un’unica rotazione della manopola di controllo

Frequenza/Volume consentirà di cambiare la frequenza nel seguente modo: FM: 50 o 100 kHz AM (MW): 9 o 10 kHz Nota: Se è attivato il tasto Volume, premere il tasto Frequenza per attivare tale modalità.

4. Continuare a ruotare la manopola di controllo

Frequenza/Volume finché la frequenza desiderata non appare sul display.

5. Ruotare la manopola di controllo Frequenza/Volume

per ottenere il livello acustico desiderato.

6. Per lo spegnimento dell’apparecchio, premere il tasto

Accensione. Sul display verrà visualizzata la scritta OFF. Registrazione delle stazioni nella modalità preselezione Ci sono 5 memorie per ogni banda di frequenza.

2. Sintonizzarsi sulla stazione desiderata utilizzando uno

dei metodi sopradescritti.

3. Premere e trattenere la preselezione desiderata

finché l’apparecchio non emette un bip. Il numero preselezionato apparirà sul display e la stazione verrà registrata sul tasto prescelto.

4. Ripetere l’operazione per le rimanenti preselezioni.

5. Le stazioni registrate nella modalità preselezione

possono essere trascritte seguendo le operazioni sopradescritte. Richiamo di una stazione dalle memoria di preselezione

2. Selezionare la banda di frequenza desiderata.

3. Premere temporaneamente il tasto preselezione e il

numero preselezionato, e la stazione apparirà sul display. Impostazione della radiosveglia Quando si seleziona l’opzione di radiosveglia, la radio si accende e attiva la stazione radio prescelta nell’ora prestabilita. La radiosveglia rimarrà attivata per almeno un’ora finché non verrà premuto il tasto Accensione. Premendo il tasto Accensione mentre è attivata la radiosveglia, l’attivazione verrà annullata per 24 ore. Nota: Se la batteria è scarica, non sarà possibile attivare la radiosveglia. a. Impostazione ora radiosveglia:

1. La radiosveglia può essere attivata sia a radio accesa

2. Premendo e rilasciando il tasto radiosveglia ,

lampeggerà il simbolo della radiosveglia.

3. Mentre lampeggia il simbolo, premendo il tasto

per oltre due secondi seguirà un bip.

4. Sul display lampeggerà il simbolo Ora; ruotare la

manopola di controllo Frequenza/Volume per selezionare l’ora, quindi premere di nuovo il tasto per confermare l’opzione.

5. Seguire la stessa procedura per selezionare i minuti.

Premere il tasto per completare l’operazione. b. Impostazione stazione

1. Nel corso dell’operazione di impostazione della

radiosveglia, quando lampeggia il simbolo radiosveglia, premere il tasto Banda per attivare la selezione della banda desiderata e della stazione per sintonizzazione manuale e per richiamare le stazioni preselezionate. Premere il tasto per completare l’impostazione della radiosveglia. Sul display comparirà il simbolo .

2. Una volta impostata l’ora e la stazione radio, tenere

premuto il tasto radiosveglia per due secondi, seguirà un bip che segnalerà l’attivazione o la disattivazione della sveglia. Una volta impostata la radiosveglia, sul display comparirà il simbolo . Nota: Se non viene selezionata alcuna stazione radio, verrà considerata l’ultima registrata. Impostazione sveglia sonora con sistema HWS (Sistema sveglia persone) Se si seleziona l’opzione HWS verrà attivato un bip. Il tono di allarme diventa sempre più ravvicinato ogni 15 secondi per la durata di un minuto, seguito da un minuto di silenzio prima della ripetizione del ciclo. Tale sistema rimarrà attivo per un’ora finché non verrà disattivato con la pressione del tasto Accensione.33 Premendo il tasto Accensione ad allarme attivo verrà annullata la sveglia per 24 ore.

1. Il sistema di sveglia sonora HWS può essere attivato a

radio accesa o spenta.

2. Premendo e rilasciando il tasto sveglia sonora HWS

, lampeggerà il simbolo.

3. Mentre lampeggia il simbolo, tenere premuto il tasto

per oltre due secondi. Seguirà un bip e sul display lampeggerà Ora.

4. Ruotare la manopola di controllo Frequenza/Volume

per selezionare l’ora desiderata di attivazione dell’allarme, quindi premere di nuovo il tasto . Lampeggerà il tasto dei minuti.

5. Ruotare la manopola di controllo Frequenza/Volume

per selezionare i minuti desiderati di attivazione dell’allarme, quindi premere di nuovo il tasto per completare l’operazione.

6. Tenere premuto il tasto sveglia sonora per oltre

due secondi, seguirà un bip per l’attivazione o la disattivazione della sveglia. A inserimento della sveglia, sul display comparirà il simbolo . Funzione di sveglia dolce

1. Quando è attivata l’opzione di sveglia, premere

qualunque tasto eccetto Accensione per attivare la funzione di sveglia dolce. La radiosveglia o il sistema HWS verranno zittiti a intervalli di 5 minuti.

2. Sul display compariranno sia il simbolo che il

simbolo della sveglia. La funzione di sveglia dolce può essere mantenuta per un’ora dall’attivazione della sveglia. Funzione di silenziamento Il timer di silenziamento spegnerà automaticamente l’apparecchio trascorso un periodo di tempo prestabilito.

1. Tenere premuto il tasto Accensione per oltre due

secondi, seguirà un bip e sul display compariranno le fasce di tempo a disposizione: 60-45-30-15-120-90-

Rilasciare il tasto Accensione una volta selezionato il tempo desiderato. Sul display apparirà il simbolo e la radio selezionerà l’ultima stazione opzionata.

2. Per annullare la funzione di silenziamento, premere il

tasto Accensione. Il simbolo scomparirà e la radio si spegnerà. Illuminazione display Premendo qualsiasi tasto o ruotando la manopola di controllo Frequenza/Volume, il display LCD si illuminerà per circa 15 secondi. Mentre è in atto l’operazione di scansione delle stazioni e la sveglia è attivata, il display si illuminerà automaticamente. Modalità Mono Quando la ricezione della stazione radio FM in modalità stereo è debole, tenendo premuto il tasto Mono per 2 secondi è possibile migliorare il segnale. Il suono cambierà da stereo a mono e scomparirà l’indicazione stereo. Come utilizzare altri dispositivi audio ATTENZIONE: Scollegare l’apparecchio prima di collegare altri dispositivi audio.

• Ci sono 2 prese AUX IN. La presa AUX 1 è collocata sul pannello frontale, mentre la presa AUX 2 si trova nel comparto batterie.

• Collegare una sorgente mono o stereo (ad esempio, un lettore CD, MP3 o iPod) alla presa AUX 1 o alla presa AUX 2 mediante un cavo audio.

• Premere e rilasciare ripetutamente il tasto Banda fino a visualizzare “AU1” o “AU2” per attivare la funzione AUX.

• Non è possibile attivare AUX come sorgente per la sveglia. MANUTENZIONE ATTENZIONE:

• Evitare assolutamente di usare benzina, diluenti, solventi, alcol o sostanze simili. In caso contrario, potrebbero verificarsi scoloriture, deformazioni o incrinature. Caratteristiche tecniche: Alimentazione Adattatore AC DC12 V 700 mA, pin centrale positivo Batterie UM-3 (misura AA) x 2 di riserva Batterie Nichel-Cadmio e Nichel- Metaildrato: 7,2 V - 18 V Batterie Makstar: 9,6 V - 18 V Frequenza radio FM 87,50 - 108 MHz (0,05 MHz/incremento) AM (MW) 522 - 1.629 kHz (9 kHz/incremento) Circuito Casse 3 pollici 8 ohm Tensione 7,2 V: 0,5 W x 2, 9,6 V: 1 W x 2 10,8 V: 1,2 W x 2, 12 V: 1,5 W x 2 14,4 V: 2,2 W x 2, 18 V: 3,5 W x 2 Terminale d’ingresso Diametro 3,5 mm (AUX IN1/AUX IN2) Antenna FM: Antenna a debole frequenza AM: Antenna Dimensioni (Ampiezza x Altezza x Profondità) in mm 280 x 302 x 163 Peso (senza batteria) 4,0 kg

DICHIARAZIONE DI CONFORMITÀ CE
