MANUAL DE UTILIZADOR DMR102 MAKITA

métodos descritos previamente.

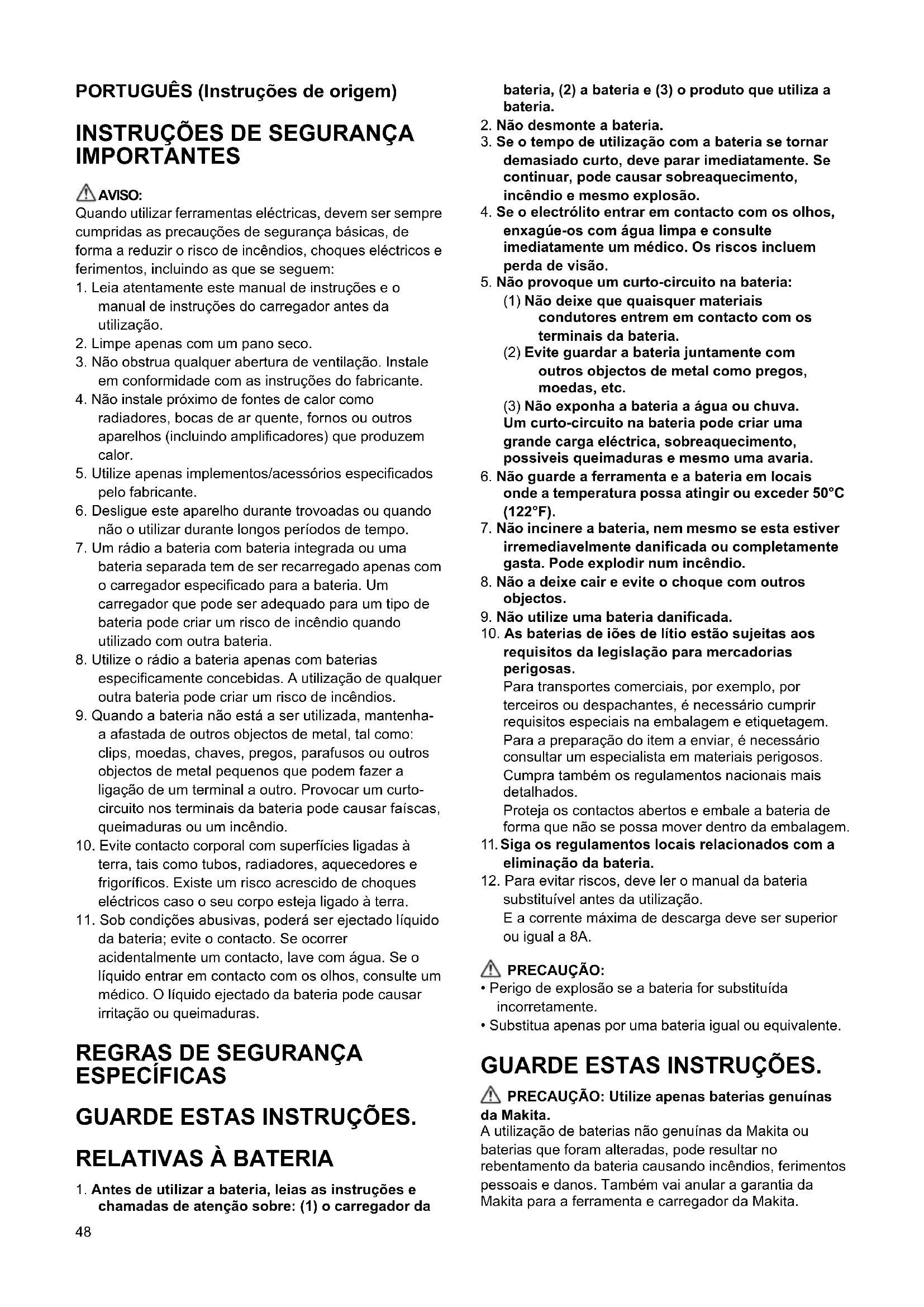

IMPORTANTES AVISO: Quando utilizar ferramentas eléctricas, devem ser sempre cumpridas as precauções de segurança básicas, de forma a reduzir o risco de incêndios, choques eléctricos e ferimentos, incluindo as que se seguem:

1. Leia atentamente este manual de instruções e o

manual de instruções do carregador antes da utilização.

2. Limpe apenas com um pano seco.

3. Não obstrua qualquer abertura de ventilação. Instale

em conformidade com as instruções do fabricante.

4. Não instale próximo de fontes de calor como

radiadores, bocas de ar quente, fornos ou outros aparelhos (incluindo amplificadores) que produzem calor.

5. Utilize apenas implementos/acessórios especificados

6. Desligue este aparelho durante trovoadas ou quando

não o utilizar durante longos períodos de tempo.

7. Um rádio a bateria com bateria integrada ou uma

bateria separada tem de ser recarregado apenas com o carregador especificado para a bateria. Um carregador que pode ser adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria.

8. Utilize o rádio a bateria apenas com baterias

especificamente concebidas. A utilização de qualquer outra bateria pode criar um risco de incêndios.

9. Quando a bateria não está a ser utilizada, mantenha-

a afastada de outros objectos de metal, tal como: clips, moedas, chaves, pregos, parafusos ou outros objectos de metal pequenos que podem fazer a ligação de um terminal a outro. Provocar um curto- circuito nos terminais da bateria pode causar faíscas, queimaduras ou um incêndio.

11. Sob condições abusivas, poderá ser ejectado líquido

da bateria; evite o contacto. Se ocorrer acidentalmente um contacto, lave com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido ejectado da bateria pode causar irritação ou queimaduras.

1. Antes de utilizar a bateria, leias as instruções e

chamadas de atenção sobre: (1) o carregador da bateria, (2) a bateria e (3) o produto que utiliza a bateria.

2. Não desmonte a bateria.

3. Se o tempo de utilização com a bateria se tornar

demasiado curto, deve parar imediatamente. Se continuar, pode causar sobreaquecimento, incêndio e mesmo explosão.

4. Se o electrólito entrar em contacto com os olhos,

enxagúe-os com água limpa e consulte imediatamente um médico. Os riscos incluem perda de visão.

5. Não provoque um curto-circuito na bateria:

(1) Não deixe que quaisquer materiais condutores entrem em contacto com os terminais da bateria. (2) Evite guardar a bateria juntamente com outros objectos de metal como pregos, moedas, etc. (3) Não exponha a bateria a água ou chuva. Um curto-circuito na bateria pode criar uma grande carga eléctrica, sobreaquecimento, possiveis queimaduras e mesmo uma avaria.

6. Não guarde a ferramenta e a bateria em locais

onde a temperatura possa atingir ou exceder 50°C (122°F).

7. Não incinere a bateria, nem mesmo se esta estiver

irremediavelmente danificada ou completamente gasta. Pode explodir num incêndio.

8. Não a deixe cair e evite o choque com outros

9. Não utilize uma bateria danificada.

10. As baterias de iões de lítio estão sujeitas aos

requisitos da legislação para mercadorias perigosas. Para transportes comerciais, por exemplo, por terceiros ou despachantes, é necessário cumprir requisitos especiais na embalagem e etiquetagem. Para a preparação do item a enviar, é necessário consultar um especialista em materiais perigosos. Cumpra também os regulamentos nacionais mais detalhados. Proteja os contactos abertos e embale a bateria de forma que não se possa mover dentro da embalagem.

11. Siga os regulamentos locais relacionados com a

eliminação da bateria.

12. Para evitar riscos, deve ler o manual da bateria

substituível antes da utilização. E a corrente máxima de descarga deve ser superior ou igual a 8A. PRECAUÇÃO:

• Perigo de explosão se a bateria for substituída incorretamente.

• Substitua apenas por uma bateria igual ou equivalente. GUARDE ESTAS INSTRUÇÕES. PRECAUÇÃO: Utilize apenas baterias genuínas da Makita. A utilização de baterias não genuínas da Makita ou baterias que foram alteradas, pode resultar no rebentamento da bateria causando incêndios, ferimentos pessoais e danos. Também vai anular a garantia da Makita para a ferramenta e carregador da Makita.49 Sugestões para o máximo de tempo de vida da bateria

1. Não espere que a bateria se gaste completamente

para voltar a carregá-la. Pare a ferramenta e carregue a bateria sempre que detectar um baixo nível de energia.

2. Nunca volte a carregar uma bateria já

completamente carregada. O carregamento excessivo diminui o tempo de vida das baterias.

3. Carregue a bateria em locais onde a temperatura

se situe entre 10°C e 40°C (50°F - 104°F). Se a bateria estiver quente, deixe-a arrefecer antes de iniciar o carregamento.

4. Carregue a bateria em caso de inatividade durante

• Visor LCD grande, com iluminação

• 5 emissoras predefinidas em cada banda

• Altifalante estéreo, de altíssimo desempenho em áudio

• Concepção ultra irregular

• Resistente à água para o IPX 4

• Alimentado por baterias Makita e adaptador de alimentação fornecido Explicação da vista geral (Fig. 1) Controlos:

1. Alimentação e temporizador para dormir

2. Botão de banda e mono

3. Definição de alarme por rádio

4. Definição de alarme por besouro

5. Estações predefinidas

6. Pesquisa de sintonia e definição da hora

10. Antena flexível de haste regulável

11. Compartimento das baterias (cobrindo o bloco

principal de baterias e as baterias de apoio)

14. Bloqueio do compartimento de baterias

17. Indicador vermelho

23. Botão de verificação

Visor LCD: A. Alarme rádio B. Alarme de besouro HWS C. Pesquisa de sintonia D. Indicador de banda E. Indicador de bateria fraca F. Estações predefinidas G. Estado de dormir e repouso H. Frequência

I. Símbolo de estéreo e volume

J. Relógio K. Definição da hora L. PM para o relógio Instalação da bateria Nota: Guarde baterias de reserva dentro do respectivo compartimento para evitar que os dados memorizados sejam perdidos.

1. Puxe para fora o bloqueio do compartimento de

baterias para libertar o compartimento de baterias. Há um compartimento principal de baterias e um compartimento de baterias de reserva. (Fig. 2 e 3)

2. Retire a tampa do compartimento das baterias de

reserva e insira duas baterias novas UM-3 (tamanho AA). Certifique-se de que as baterias são colocadas com a polaridade correcta, conforme indicado no interior do compartimento. Instale novamente a tampa da bateria.

3. Depois de terem sido colocadas as baterias de

reserva, introduza a bateria principal para alimentar o rádio. As baterias adequadas para este rádio estão listadas na tabela seguinte.50 As tabelas seguintes indicam o tempo de funcionamento numa única carga. : Bateria de grupo : Bateria de deslize Nota: A tabela acima relativa ao tempo de funcionamento da bateria serve de referência. O tempo de funcionamento real pode variar consoante o tipo de bateria, estado de carregamento ou ambiente de utilização. 3-1. Instalação ou remoção da bateria de deslize (Fig. 4)

• Para colocar a bateria, alinhe a respectiva saliência com a calha do compartimento e encaixe-a suavemente. Insira-a completamente até fixar em posição com um clique.

• Se ainda estiver visível o indicador vermelho na parte superior do botão, não estará bem encaixado. Coloque-a completamente, até deixar de ver o indicador vermelho. Caso contrário, pode cair da ferramenta e causar ferimentos em si, ou em alguém que esteja perto de si.

• Não exerça força ao colocar a bateria. Se não encaixar facilmente é porque não está correctamente posicionada.

• Para retirar a bateria, deslize-a da ferramenta ao mesmo tempo que desliza o botão na parte frontal do cartucho ou ao mesmo tempo que prime os botões em ambos os lados do cartucho. 3-2. Instalação ou remoção da bateria de grupo (Fig. 5 -

• Puxe a barra de suporte para permitir a introdução da bateria no terminal. Tensão da bateria

Aprox. 19 1435F BL1830, BL1830B 1235F BL1430, BL1430B BH9033 BH1233 BH1433 Aprox. 21 BH9033A BH1233C BL1440 BL1840, BL1840B Aprox. 27 BL1450 BL1850, BL1850B Aprox. 33 BL1460B BL1860B Aprox. 39 AVISO: Não utilize duas baterias principais ao mesmo tempo. AVISO: Não utilize duas baterias principais ao mesmo tempo.51

• Para colocar a bateria, alinhe a respectiva saliência com a calha do compartimento e encaixe-a suavemente.

4. Coloque o bloqueio do compartimento de baterias na

5. A alimentação reduzida, a distorção e um som

interrompido ou um sinal de bateria fraca que aparece no visor são todos sinais de que a bateria principal precisa de ser substituída. Nota: A bateria não pode ser carregada com o adaptador de alimentação AC.

6. Quando aparece um sinal de bateria fraca e um

“E” a piscar, é necessário substituir as baterias de reserva. Indicar a carga restante da bateria (Apenas para baterias com “B” no final do número de modelo.) (Fig. 10) Prima o botão de verificação na bateria para indicar a carga restante da bateria. As lâmpadas indicadoras acendem-se durante alguns segundos.

• Consoante as condições de utilização e a temperatura ambiente, a indicação pode ser ligeiramente diferente da carga real. Instalação de antena com haste de mola inclinada (Fig. 11 e 12) Instale a antena flexível de haste regulável, conforme indicado na figura. Nota: Existe um encaixe no compartimento de baterias concebido para armazenar a antena removida. Utilização do adaptador de alimentação AC fornecido (Fig. 13) Remova o protector de borracha e coloque a ficha adaptadora na tomada DC que se encontra na parte frontal do rádio. Ligue o adaptador a uma tomada de alimentação normal. Sempre que o adaptador é usado, a bateria é automaticamente desligada. O adaptador AC deve ser desligado da fonte de alimentação quando não estiver a ser utilizado. Nota: Quando o rádio tem qualquer interferência numa banda AM devido ao adaptador, mova o rádio para longe do adaptador AC em mais de 30 cm. Regulação do relógio

1. O relógio pode ser regulado com o rádio ligado ou

2. No visor aparece “-: - -” quando estão instaladas

baterias de reserva.

3. Pressione o botão de definição da hora durante

mais de 2 segundos, no visor aparece o símbolo de regulação das horas a piscar e o dígito das horas, seguido de um aviso sonoro.

5. Pressione o botão para confirmar a definição da

hora, o dígito dos minutos começa a piscar.

7. Pressione novamente o botão para concluir a

regulação do relógio. Utilização do rádio Este rádio está equipado com três métodos de sintonia – pesquisa de sintonia, sintonia manual e chamada de pré- sintonias de memória. Pesquisa de sintonia

1. Pressione o botão de alimentação para ligar o rádio.

2. Seleccione a onda pretendida pressionando o botão

de banda. Certifique-se de que a antena de haste inclinada de borracha foi bem colocada para a melhor recepção FM. Para banda AM (MW), rode o rádio para obter o melhor sinal. Evite utilizar o rádio junto a ecrãs de computadores e outros equipamentos que possam provocar interferência no rádio.

3. Pressione e solte o botão de pesquisar (ao pressionar

durante mais de 2 segundos o botão Pesquisar, activa-se a definição da hora), o visor LCD mostra o símbolo Pesquisar a piscar e o rádio faz a busca e pára. Pressione novamente o botão de pesquisar para ouvir a emissora encontrada. Lâmpadas indicadoras Carga restante Acesa Apagada Intermitente 75% a 100% 50% a 75% 25% a 50% 0% a 25% Carregue a bateria. A bateria pode ter avariado.52 Nota: Aparece um símbolo de estéreo no visor se a emissora encontrada for uma emissora estéreo. Nota: O rádio continua a procurar as emissoras disponíveis seguintes, se não pressionar novamente o botão de pesquisar quando encontra uma estação de rádio.

4. Rode o manípulo de controlo de sintonia/volume para

conseguir o nível de som pretendido. O visor LCD mostra as alterações do nível do som. Nota: Enquanto utiliza o controlo de volume, pode pressionar o botão de controlo de sintonia/volume para alterar o estado de controlo de volume para o estado de controlo de sintonia.

5. Para desligar o rádio, pressione o botão de

alimentação. O visor mostra OFF. Sintonia manual

1. Pressione o botão de alimentação para ligar o rádio.

2. Seleccione a onda pretendida pressionando o botão

de banda. Regule a antena como se descreve acima.

3. Uma simples rotação do manípulo de controlo de

sintonia altera a frequência com o incremento seguinte: FM: 50 ou 100 kHz AM (MW): 9 ou 10 kHz Nota: Se o rádio estiver no estado de controlo de volume, pressione o controlo de sintonia/volume para passar ao estado de sintonia.

4. Mantenha a rotação do manípulo de controlo de

sintonia até que a frequência desejada apareça no visor.

5. Rode o manípulo de controlo de sintonia/volume para

conseguir o nível de som pretendido.

6. Para desligar o rádio, pressione o botão de

alimentação. O visor mostra OFF. Armazenamento das emissoras em memórias predefinidas Há 5 pré-sintonias de memória para cada onda.

1. Pressione o botão de alimentação para ligar o rádio.

2. Sintonize a emissora pretendida, usando um dos

pretendida até que o rádio apite. O número predefinido aparece no visor e a emissora será armazenada sob o botão de pré-sintonia escolhido.

4. Repita este procedimento para as restantes pré-

1. Pressione o botão de alimentação para ligar o rádio.

2. Seleccione a banda pretendida.

3. Pressione momentaneamente o botão de pré-sintonia

pretendido, o número de pré-sintonia e a frequência da emissora aparecem no visor. Definição do alarme de rádio Quando o alarme do rádio está seleccionado, o rádio irá ligar e tocar a emissora de rádio escolhida na hora de alarme escolhida. O alarme do rádio continuará a tocar durante uma hora, a não ser que seja desligado ao pressionar o botão de alimentação. Pressionar o botão de alimentação enquanto o alarme está activado, irá cancelar o alarme durante 24 horas. Nota: Quando o rádio estiver em estado de bateria fraca, o alarme do rádio não pode ser activado. a. Definição da hora de alarme do rádio:

1. O alarme do rádio pode ser definido quando o rádio

está ligado ou desligado.

2. Pressione e solte o botão de alarme do rádio ,

o símbolo de alarme do rádio começa a piscar.

3. Enquanto o símbolo do alarme do rádio pisca,

pressione o botão durante mais de 2 segundos seguido por um aviso sonoro.

4. A hora começa a piscar, rode o manípulo de controlo

de sintonia/volume para seleccionar a hora e pressione novamente o botão para confirmar a definição da hora.

5. Siga os mesmos procedimentos para definir o minuto

pretendido. Pressione o botão para concluir a definição da hora de alarme. b. Definição da emissora de alarme do rádio

1. Enquanto define a hora de alarme do rádio e o

símbolo de alarme do rádio se encontra a piscar, pressione o botão de banda para activar o rádio para seleccionar a banda e a emissora de despertar através de sintonia manual e chame as emissoras predefinidas. Pressione o botão para concluir a definição do alarme do rádio. O visor mostra

2. Quando a hora e a emissora de alarme do rádio

acima estiverem definidas, pressione continuamente o botão de alarme do rádio durante 2 segundos seguidos por um aviso sonoro para alternar o alarme entre ligado e desligado. O visor mostra quando o alarme do rádio está definido. Nota: Se a nova emissora de alarme do rádio não for seleccionada, o rádio seleccionará a última emissora de alarme.53 Definição do alarme por besouro HWS (Sistema de despertar humano) Activar-se-á um tom de aviso sonoro ao seleccionar o alarme de besouro HWS. O aviso sonoro de alarme fica cada vez mais curto a cada 15 segundos durante um minuto, seguido de um minuto de silêncio antes de repetir o ciclo. O alarme HWS irá soar durante uma hora até ser desligado ao pressionar o botão de alimentação. Pressionar o botão de alimentação enquanto o alarme está activado, irá cancelar o alarme durante 24 horas.

1. O alarme de besouro HWS pode ser definido com o

rádio ligado ou desligado.

2. Pressione e solte o botão de alarme de besouro HWS

, o símbolo irá piscar.

3. Durante a intermitência do símbolo, uma pressão

longa do botão durante mais de 2 segundos seguida por uma aviso sonoro e o dígito das horas no visor irá piscar.

4. Rode o manípulo de controlo de sintonia/volume para

seleccionar a hora de alarme pretendida e, depois, pressione novamente o botão de definição da hora . O dígito dos minutos começa a piscar.

5. Rode o controlo de volume de sintonia/volume para

seleccionar o minute de alarme pretendido e, depois, pressione novamente o botão de definição da hora para concluir a definição de alarme por besouro HWS.

6. Pressione continuamente o botão de alarme por

besouro durante mais de 2 segundos seguido por um aviso sonoro para ligar ou desligar o alarme por besouro HWS. O visor mostra quando o alarme por besouro estiver definido. Função de repouso

1. Enquanto o alarme estiver activado, se pressionar

qualquer botão à excepção do botão de alimentação, activará a função de repouso. O alarme do rádio ou por besouro HWS será silenciado com um intervalo de 5 minutos.

2. O visor irá mostrar a piscar o símbolo de repouso

e o símbolo de alarme. A função de repouso será repetida durante uma hora enquanto os alarmes estiverem activos. Função de dormir O temporizador desligará automaticamente o rádio depois de ter decorrido a hora predefinida.

1. Pressione continuamente o botão de alimentação

durante mais de 2 segundos, seguido de um tom de aviso sonoro, o visor irá percorrer os tempos de dormir disponíveis pela ordem seguinte: 60-45-30-15- 120-90-60. Solte o botão de alimentação quando o tempo de dormir pretendido aparecer no visor. O símbolo aparecerá no visor e o rádio ligará na última emissora seleccionada.

2. Para cancelar a função de dormir, pressione o botão

de alimentação. O símbolo irá desaparecer e o rádio irá desligar-se. Iluminação do visor Pressione qualquer botão ou rode o manípulo de controlo de sintonia/volume para iluminar o visor LCD durante cerca de 15 segundos. Sintonizar as emissoras e activar os alarmes, também irá iluminar o visor. Alteração de estéreo para mono Quando a recepção da emissora FM estéreo for fraca, poderá melhorá-la pressionando o botão mono durante 2 segundos. O som deixa de ser em estéreo e o indicador de estéreo desaparece. Como reproduzir outros aparelhos de som PRECAUÇÃO: Desligue o aparelho da tomada antes de ligar outros aparelhos de som.

• Existem 2 tomadas de entrada AUX. A tomada AUX 1 encontra-se no painel frontal e a tomada AUX 2 no compartimento de baterias.

• Ligue uma fonte estéreo ou mono (iPod, leitor MP3 ou leitor de CD) à tomada AUX 1 ou à tomada AUX 2 através do cabo de áudio.

• Pressione e solte repetidamente o botão de banda até surgir no visor “AU1” ou “AU2”. A função AUX é assim activada.

• A função AUX não pode ser activada como fonte de alarme. MANUTENÇÃO PRECAUÇÃO:

• Nunca utilize gasolina, benzina, diluente, álcool ou semelhante. Podem formar-se descolorações, deformações ou fissuras. Especificações: Requisitos de alimentação Adaptador de alimentação CA CC12 V 700 mA, pino central positivo Bateria UM-3 (tamanho AA) x 2 de reserva Bateria de grupo: 7,2 V - 18 V Bateria de deslize: 9,6 V - 18 V Cobertura de frequências FM 87,50 - 108 MHz (0,05 MHz/passo) AM (MW) 522 - 1.629 kHz (9 kHz/passo)54 Característica de circuito Altifalante 3 polegadas 8 ohm Potência de saída 7,2 V: 0,5 W x 2, 9,6 V: 1 W x 2 10,8 V: 1,2 W x 2, 12 V: 1,5 W x 2 14,4 V: 2,2 W x 2, 18 V: 3,5 W x 2 Terminal de entrada 3,5 mm de diâmetro (Entrada AUX 1/AUX 2) Sistema de antena FM: antena flexível de haste regulável AM: antena de barra Dimensão (L x A x P) em mm 280 x 302 x 163 Peso (sem bateria) 4,0 kg

DECLARAÇÃO DE CONFORMIDADE CE
