Tekniska egenskaper	DMR102-radio, kompatibel med Makita-batterier 10,8V, 14,4V och 18V, uteffekt 2 x 5W, AM/FM-stereo, bakgrundsbelyst LCD-skärm.
Användning	Designad för användning på byggarbetsplats, tål stänk och stötar, har en USB-port för att ladda enheter.
Underhåll och reparation	Kontrollera regelbundet kablar och anslutningar, rengör högtalargallren, byt batterier vid behov.
Säkerhet	Undvik exponering för vatten, använd inte i explosiva miljöer, följ batteriladdningsinstruktionerna.
Allmän information	Vikt: 3,4 kg, mått: 29 x 23 x 13 cm, 3 års tillverkarens garanti, tillbehör ingår ej.

Vanliga frågor - DMR102 MAKITA

Hur slår jag på min MAKITA DMR102-radio?

För att slå på radion, tryck på strömknappen som finns på frontpanelen av enheten.

Vad ska jag göra om radion inte tar emot några stationer?

Se till att antennen är helt utdragen och riktad korrekt. Du kan också försöka söka efter stationer igen med automatisk sökfunktion.

Hur ansluter jag min Bluetooth-enhet till radion?

Aktivera Bluetooth på din enhet och tryck sedan på Bluetooth-knappen på DMR102-radion för att sätta den i parningsläge. Välj radion i listan över tillgängliga enheter på din enhet.

Radion laddar inte. Vad ska jag göra?

Kontrollera att laddaren är ordentligt ansluten och att uttaget fungerar. Se också till att batteriet är korrekt installerat och inte skadat.

Hur justerar jag volymen på radion?

Använd volymknappen på frontpanelen av radion för att höja eller sänka ljudet.

Är radion vattentålig?

Ja, MAKITA DMR102 är designad för att tåla vatten, men det rekommenderas att inte utsätta den direkt för regn eller långvarigt fuktiga förhållanden.

Hur återställer jag radion till fabriksinställningarna?

För att återställa radion, håll in inställningsknappen tills skärmen visar en bekräftelsemeddelande och följ sedan instruktionerna.

Var kan jag hitta reservdelar till MAKITA DMR102?

Du kan hitta reservdelar hos auktoriserade MAKITA-återförsäljare eller på MAKITAs officiella webbplats.

Radion ger ifrån sig ett konstigt ljud. Vad ska jag göra?

Kontrollera om något blockerar högtalaren. Om problemet kvarstår kan det vara ett hårdvarufel och du bör kontakta kundtjänst.

Hur lång är batteritiden för radion?

Batteritiden beror på användningen, men generellt kan den räcka upp till 30 timmar med full laddning beroende på volym och använda funktioner.

BRUKSANVISNING DMR102 MAKITA

S Arbetsplatsradio Bruksanvisning

Följande symboler används för utrustningen. Se till att du förstår innebörden av dem innan du använder utrustningen.

Symboler

Läs bruksanvisningen.

Les bruksanvisningen.

Lue käyttöohje.

Elektrisk utrustning eller batteripaket får inte kastas i hushållssoporna!

Enligt EU-direktiven som avser förbrukad elektrisk och elektronisk utrustning, batterier, ackumulatorer, förbrukade batterier och ackumulatorer, samt direktivens tillämpning enligt nationell lagstiftning, ska uttjänt elektrisk utrustning, batterier och batteripaket sorteras separat och lämnas till miljövänlig återvinning.

Kun for EU-land

Kast aldri elektriske produkter eller batteripakker i husholdningsavfallet!

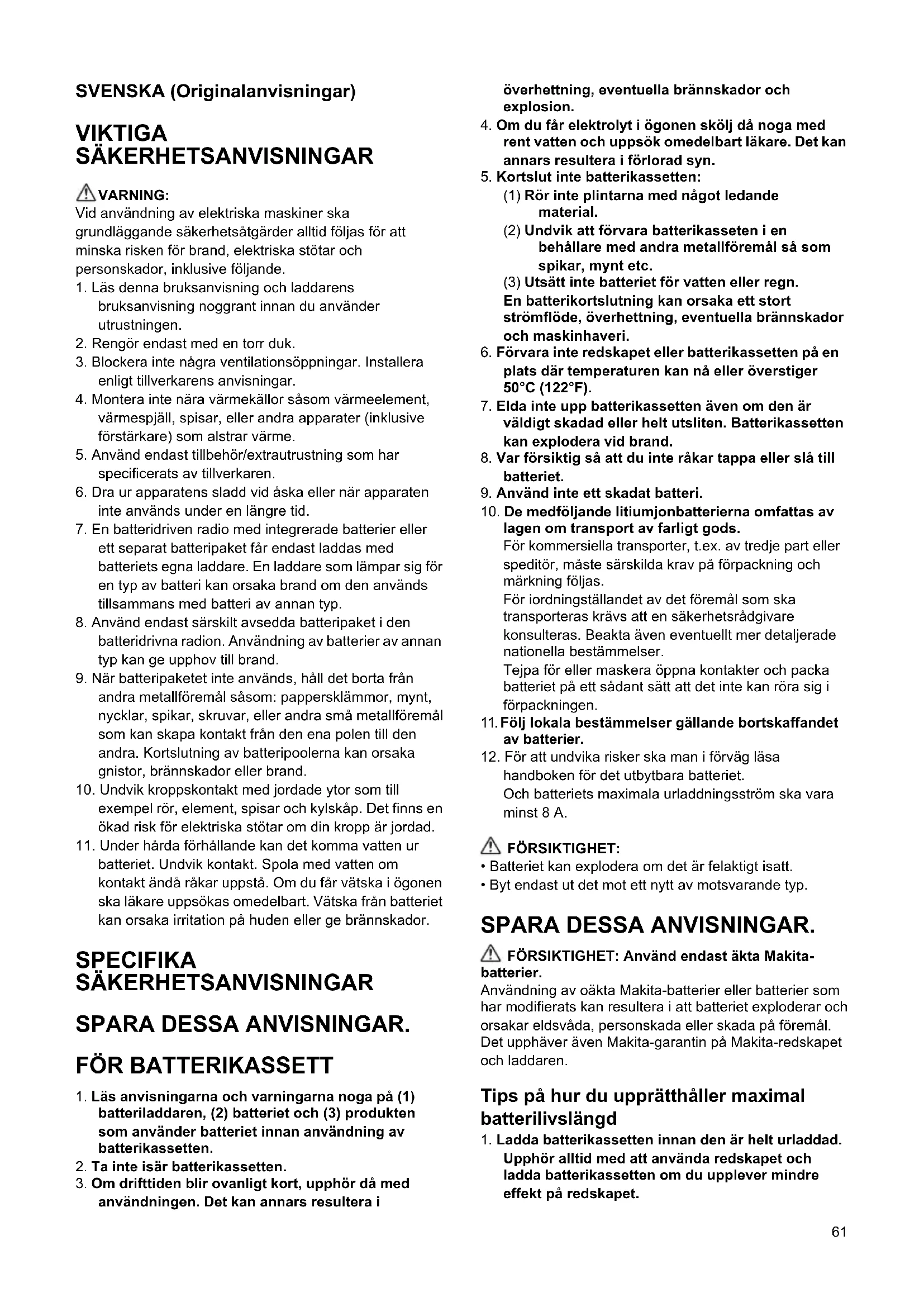

Vid användning av elektriska maskiner ska grundläggande säkerhetsåtgärder alltid följas för att minska risken för brand, elektriska stötar och personskador, inklusive följande.

1. Läs denna bruksanvisning och laddarens bruksanvisning noggrant innan du använder utrustningen.
2. Rengör endast med en torr duk.
3. Blockera inte några ventilationsöppningar. Installera enligt tillverkarens anvisningar.
4. Montera inte nära värmekällor såsom värmeelement, värmespjäll, spisar, eller andra apparater (inklusive förstärkare) som alstrar värme.
5. Använd endast tillbehör/extrautrustning som har specificerats av tillverkaren.
6. Dra ur apparatens sladd vid åska eller när apparaten inte används under en längre tid.
7. En batteridriven radio med integrerade batterier eller ett separat batteripaket får endast laddas med batteriets egna laddare. En laddare som lämpar sig för en typ av batteri kan orsaka brand om den används tillsammans med batteri av annan typ.
8. Använd endast särskilt avsedda batteripaket i den batteridrivna radion. Användning av batterier av annan typ kan ge upphov till brand.
9. När batteripaketet inte används, håll det borta från andra metallföremål såsom: pappersklämmor, mynt, nycklar, spikar, skruvar, eller andra små metallföremål som kan skapa kontakt från den ena polen till den andra. Kortslutning av batteripoolerna kan orsaka gnistor, brännskador eller brand.
10. Undvik kroppskontakt med jordade ytor som till exempel rör, element, spisar och kylskåp. Det finns en ökad risk för elektriska stötar om din kropp är jordad.
11. Under hårda förhållande kan det komma vatten ur batteriet. Undvik kontakt. Spola med vatten om kontakt ändå råkar uppstå. Om du får vätska i ögonen ska läkare uppsökas omedelbart. Vätska från batteriet kan orsaka irritation på huden eller ge brännskador.

SPECIFIKA SÄKERHETSANVISNINGAR

SPARA DESSA ANVISNINGAR.

FÖR BATTERIKASSETT

1. Läs anvisningarna och varningarna noga på (1) batteriladdaren, (2) batteriet och (3) produkten som använder batteriet innan användning av batterikassetten.
2. Ta inte isär batterikassetten.
3. Om drifttiden blir ovanligt kort, upphör då med användningen. Det kan annars resultera i

överhettning, eventuella brännskador och explosion.

1. Om du får elektrolyt i ögonen skölj då noga med rent vatten och uppsök omedelbart läkare. Det kan annars resultera i förlorad syn.

2. Kortslut inte batterikassetten:

(1) Rör inte plintarna med något ledande material.
(2) Undvik att förvara batterikasseten i en behållare med andra metallföremål så som spikar, mynt etc.
(3) Utsätt inte batteriet för vatten eller regn. En batterikortslutning kan orsaka ett stort strömflöde, överhettning, eventuella brännskador och maskinhaveri.

1. Förvara inte redskapet eller batterikassetten på en plats där temperaturen kan nå eller överstiger 50°C (122°F).

2. Elda inte upp batterikassetten även om den är väldigt skadad eller helt utsliten. Batterikassetten kan explodera vid brand.

3. Var försiktig så att du inte råkar tappa eller slå till batteriet.

4. Använd inte ett skadat batteri.

5. De medföljande litiumjonbatterierna omfattas av lagen om transport av farligt gods. För kommersiella transporter, t.ex. av tredje part eller speditör, måste särskilda krav på förpackning och märkning följas. För iordningställandet av det föremål som ska transporteras krävs att en säkerhetsrådgivare konsulteras. Beakta även eventuellt mer detaljerade nationella bestämmelser. Tejpa för eller maskera öppna kontakter och packa batteriet på ett sådant sätt att det inte kan röra sig i förpackningen.

6. Följ lokala bestämmelser gällande bortskaffandet av batterier.

7. För att undvika risker ska man i förväg läsa handboken för det utbytbara batteriet. Och batteriets maximala urladdningsström ska vara minst 8 A.

⚠ FÖRSIKTIGHET:

• Batteriet kan explodera om det är felaktigt isatt.
• Byt endast ut det mot ett nytt av motsvarande typ.

SPARA DESSA ANVISNINGAR.

⚠ FÖRSIKTIGHET: Använd endast äkta Makita-batterier.

Användning av oäkta Makita-batterier eller batterier som har modifierats kan resultera i att batteriet exploderar och orsakar eldsvåda, personskada eller skada på föremål. Det upphäver även Makita-garantin på Makita-redskapet och laddaren.

Tips på hur du upprätthåller maximal batterilivslängd

1. Ladda batterikassetten innan den är helt urladdad. Upphör alltid med att använda redskapet och ladda batterikassetten om du upplever mindre effekt på redskapet.

2. Ladda aldrig en fulladdad batterikassett. Överdriven laddning förkortar batteriets livslängd.

3. Ladda batterikassetten i en rumstemperatur på 10°C - 40°C (50°F - 104°F). Låt en varm batterikassett svalna innan du laddar den.
4. Ladda batterikassetten om du inte använder den under en längre tid (mer än sex månader).

Funktioner:

• AM/FM-stereo PLL-syntes
- Stor LCD-display med bakgrundsbelysning
- Manuell sökning/Automatisk sökning/Snabbval
- Vridknapp för sökning och volymkontroll
- 5 förinställbara stationer för varje frekvensband
- Klocka och 2 alarmfunktioner (radio och summer) med snooze-funktion
- Programmerbar insomningstimer (automatisk avstängning)
- Stereohögtalare för bra ljudkvalitet
- Ultrakraftig formgivning
• Vattenavstötande, uppfyller IPX 4
- Drivs av både Makitas batteripaket och medföljande strömadapter

Beskrivning av apparaten (Fig. 1)

Funktionsknappar:

1. Strömbrytare och Insomningstimer.
2. Band- och Mono-knapp
3. Radio alarminställning
4. Summer alarminställning
5. Snabbvalsknappar för förinställda stationer
6. Sökning och Tidsinställning
7. Sökning/Volymratt
8. DC IN-uttag
9. Uttag för extern enhet (AUX IN1)
10. Böjbar sprötantenn
11. Batterifack (som täcker huvudbatteri och reservbatterier)
12. Handtag
13. Högtalare
14. Batterifackets lås
15. Batterifack huvudbatteri
16. Batterifack reservbatteri
17. Röd indikator
18. Knapp
19. Batterikassett
20. Uttag för extern enhet (AUX IN2)
21. Stödspärr
22. Indikatorlampor
23. Kontrollknapp

LCD-display:

A. Radioalarm
B. Summeralarm
C. Sökning
D. Bandindikator
E. Batteriindikator för nästan tomt batteri
F. Stationsminnen
G. Insomnings- och snooze-indikator
H. Frekvens

I. Stereosymbol och Ljudvolym
J. Klocka
K. Tidsinställning
L. PM för klocka

Genom att alltid ha reservbatterier i batterifacket förhindrar du att förinställda data i minnena förloras.

1. Öppna läset till batterifacket för att öppna batterifacket. I batterifacket finns ett fack för huvudbatteriet och ett fack för reservbatterier. (Fig. 2 och 3)
2. Avlägsna locket från reservbatterifacket och sätt in 2 nya UM-3-batterier (AA-storlek). Kontrollera att batteriets poler är vända så som bilden visar inne i facket. Sätt tillbaka batterilocket.
3. Efter att reservbatterierna är på plats, sätt in huvudbatteriet i radion. Passande batterier för denna radio är uppräknade nedan.

Tabellen ovan, angående användningstiden för batteri, är en referens. Den faktiska användningstiden kan skilja sig beroende på typen av batteri, laddningsförhållande eller användningsförhållande.

WARNING:

Använd inte två huvudbatterier samtidigt.

3-1. Installation och avlägsnande av glidbatteri (Fig. 4)

• Montera batterikassetten genom att rikta in tungan på batterikassetten mot spåret i höljet och skjut den på plats. Tryck alltid in batterikassetten ordentligt tills den låser fast med ett klick.
• Om du kan se den röda indikatorn på knappens ovansida är batterikassetten inte låst ordentligt. Skjut in den helt tills den röda indikatorn inte längre syns. I annat fall kan den oväntat falla ur maskinen och skada dig eller någon annan.
• Ta inte i för hårt när du monterar batterikassetten. Om kassetten inte lätt glider på plats är den felinsatt.

- Ta bort batterikassetten genom att skjuta ner knappen på kassettens framsida eller genom att trycka på knapparna på båda sidor av kassetten samtidigt som du drar ut batterikassetten.

WARNING:

Använd inte två huvudbatterier samtidigt.

3-2. Installation och avlägsnande av klusterbatteri (Fig. 5 - 9)

• Dra i stödspärren så att batteriet kan installeras.
• Montera batterikassetten genom att rikta in tungan på batterikassetten mot spåret i höljet och skjut den på plats.
• Släpp stödspärren.

• Om du vill ta ur batteriet ska du dra i stödspärren och ta bort batteriet.

• För tillbaka fackets lås till den ursprungliga positionen.

• Minskad effekt, förvrängning och ett "hackande ljud" eller symbolen för låg batteriladdning (som visas på displayen är alla tecken att huvudbatteriet behöver bytas.

Obs:

Det går inte att ladda batteripaketet via den medföljande strömadaptern.

1. När symbolen för låg batteriladdning visas och ett "E" fortsätter att blinka är det dags att byta reservbatterierna.

Indikerar återstående batterikapacitet

(Endast för batterikassetter med "B" i slutet av modellnumret.) (Fig. 10)

Tryck på kontrollknappen på batterikassetten för att indikera återstående batterikapacitet. Indikatorlamporna lyser upp några sekunder.

Indikatorlampor			Återstående kapacitet
Tänd Släckt Blinkar
			75% till 100%
			50% till 75%
			25% till 50%
			0% till 25%
			Ladda batteriet.
			Det kan ha uppstått fel på batteriet.

015658

OBS:

- Beroende på användningsförhållandena och omgivningstemperaturen kan indikeringen skilja sig en aning från den faktiska kapaciteten.

Installera den böjbara sprötantennen (Fig. 11 och 12)

Installera antennen så som visas i figuren.

Obs:

Det finns ett fack i batterifacket som är avsett för att förvara den borttagna antennen.

Användning av medföljande AC- adapter (Fig. 13)

Avlägsna gummiskyddet och stick in adapterns kontakt i DC-uttaget på framsidan av radion. Koppla adaptern till ett

normalt vägguttag. När adaptern används kopplas batteriet automatiskt ifrån. AC-adapterns kontakt bör dras ur vägguttaget när den inte används.

Obs:

Om det uppstår störningar i radion på AM-bandet p.g.a. dess adapter, bör radion flyttas bort 30 centimeter från AC-adaptern.

Inställning av klockan

1. Klockan kan ställas in både när radion är påslagen och avstängd.
2. Displayen visar “- : - -” när reservbatterierna är installerade.
3. Håll tidsinställningsknappen hentryckt i minst 2 sekunder. Tidsinställningssymbolen börjar blinka på displayen.
4. Vrid på Sökning/Volymratten för att ställa in rätt timme.
5. Tryck på -knappen för att bekräfta timinställningen, efter det börjar minuterna blinka.
6. Vrid på Sökning/Volymratten för att ställa in rätt minut.
7. Tryck på -knappen igen för att avsluta klockinställningen.

Användning av radion

Denna radio är utrustad med tre olika inställningsmetoder – Automatisk sökning, Manuell sökning och Återkallande av förinställda stationer.

Automatisk sökning

1. Tryck på Strömbrytaren för att slå på radion.
2. Välj önskat frekvensband genom att trycka på Bandknappen. Kontrollera att antennen har placerats för bästa FM-mottagning. För AM- (MW) band, vänd på radion för att hitta bästa signal. Försök undvika att använda radion nära en bildskärm eller annan utrustning som kan framkalla störningar i radion.
3. Tryck kort på Sökknappen (om man håller Sökknappen nertryckt längre än 2 sekunder aktiveras tidsinställningen). Söksymbolen börjar blinka på LCD-displayen och radion börjar söka och stannar automatiskt när den hittar en radiostation. Tryck på Sökknappen igen för att få in den hittade stationen.

Obs:

Stereosymbolen visas på displayen om stationen är en stereostation.

Obs:

Radion fortsätter att söka efter följande station om du inte trycker på Sökknappen en gång till när den har hittat en radiostation.

1. Vrid på Sökning/Volymratten för att ställa in rätt ljudstyrka. Förändringen i ljudstyrka visas på LCD-displayen.

Obs:

Medan du justerar på volymen kan du trycka på Sökning/Volymknappen för att ändra volymkontrollen till sökningsläge.

1. Tryck på Strömbrytaren för att stänga av radion. På displayen visas OFF.

Manuell sökning

1. Tryck på Strömbrytaren för att slå på radion.

2. Välj önskat frekvensband genom att trycka på Bandknappen. Justera antennen enligt instruktionerna ovan.

3. En rotation på Sökning/Volymratten ändrar på frekvensen enligt följande:

FM: 50 eller 100 kHz

AM (MW): 9 eller 10 kHz

Obs:

Om radion är i volymkontrolläge, tryck på Sökning/ Volymknappen för att ändra till sökningsläge.

1. Fortsätt vrida på Sökning/Volymratten tills önskad frekvens visas på displayen.

2. Vrid på Sökning/Volymratten för att ställa in rätt ljudstyrka.

3. Tryck på Strömbrytaren för att stänga av radion. På displayen visas OFF.

Det finns 5 stationsminnen för varje frekvensband.

1. Tryck på Strömbrytaren för att slå på radion.
2. Ställ in radion på önskad station med hjälp av metoderna som beskrivs ovan.
3. Håll önskad snabbvalsknapp nertryckt tills radion ger en ljudsignal. Snabbvalets nummer visas på displayen och stationen lagras på vald snabbvalsknapp.
4. Upprepa proceduren för de återstående snabbvalen.
5. Stationer som har lagrats i minnet kan ändras genom att följa stegen ovan.

Återkalla lagrade stationer från minnet

1. Tryck på Strömbrytaren för att slå på radion.
2. Välj önskat frekvensband.
3. Tryck kort på önskad snabbvalsknapp. Snabbvalets nummer och stationens frekvens visas på displayen.

Inställning av radioalarm

När radioalarmet är valt slår radion på och börjar spela vald radiostation vid vald tidpunkt. Radioalarmet fortsätter spela i en timme om alarmet inte stängs av genom att trycka på Strömbrytaren. Om man trycker på Strömbrytaren medan alarmet är aktiverat, så stängs alarmet av för 24 timmar.

Obs:

När radions batteri är nästan tomt kan radions alarm inte aktiveras.

a. Inställning av radions alarmtid:

1. Radions alarm kan ställas in både när radion är påslagen och avstängd.

2. Tryck kort på radions alarmknapp, radions alarmsymbol börjar blinka.

3. Medan radions alarmsymbol blinkar, tryck på knappen i minst 2 sekunder, vilket följs av en ljudsignal.
4. Displayens timmar börjar blinka. Vrid på Sökning/ Volymratten för att ställa in rätt timme, tryck sedan på _SET -knappen igen för att bekräfta timinställningen.
5. Följ samma procedur för att ställa in minuterna. Tryck på -knappen för att slutföra alarmets tidsinställning.

b. Inställning av radions alarmstation

1. Medan radions alarmtid ställs in och alarmsymbolen blinkar, tryck på Bandknappen för att aktivera radion för att välja önskad väckningsstation genom manuell sökning eller återkalla stationen från minnet. Tryck på -knappen för att slutföra radions alarminställningar. På displayen syns nu
2. När radions alarmtid och station har ställts in enligt stegen ovan, tryck på radions alarmknapp 2 sekunder, vilket följs av en ljudsignal, för att slå på eller stänga av alarmet. Symbolen visas på displayen när radions alarm har ställts in.

Obs:

Om en ny radiostation inte har valts, väljer radion den senaste alarmstationen.

Inställning av summeralarm (HWS - Humane Wake System, humant väckningssystem)

En ljudsignal aktiveras när man väljer summeralarmet. Larmsignalerna blir kortare var 15:e sekund och hörs under en minut. Därpå följer en minuts tystnad innan larmsignalerna upprepas.

Summeralarmet ljuder i en timme eller tills alarmet stängs av genom att trycka på Strömbrytaren. Om man trycker på Strömbrytaren medan alarmet är aktiverat, så stängs alarmet av för 24 timmar.

1. Summeralarmet kan ställas in både när radion är påslagen och avstängd.
2. Tryck kort på radions Summeralarmknapp, Ⓤ-△ radions alarmsymbol börjar blinka.
3. Medan radions alarmsymbol blinkar, tryck på knappen i minst 2 sekunder, vilket följs av en ljudsignal. Displayens timmar börjar blinka.
4. Vrid på Sökning/Volymratten för att ställa in rätt timme, tryck sedan på tidsinställningsknappen ügen. Minuterna börjar nu blinka.
5. Vrid på Sökning/Volymratten för att ställa in minuterna, tryck sedan på tidsinställningsknappen igen för att slutföra alarminställning.
6. Tryck på radions Summeralarmknapp ☑-☐ 2 sekunder, vilket följs av en ljudsignal, för att slå på eller stänga av summeralarmet. Symbolen ☑visas på displayen när radions summeralarm har ställts in.

Snooze-funktion

1. Om man trycker på vilken som helst knapp utom Strömbrytaren medan alarmet är aktiverat, då aktiveras snooze-funktionen. Radion eller summeralarmet tystnar för 5 minuter.
2. På displayen blinkar både snooze-symbolen och alarmsymbolen. Snooze-funktionen kan användas upprepade gånger under den timme som alarmet är aktivt.

Insomningsfunktion

Insomningstimern stänger automatiskt av radion efter en på förhand inställd tid.

1. Håll Strömbrytaren nertryckt i minst 2 sekunder, vilket följs av en ljudsignal. Displayen går igenom de tillgängliga insomningstiderna i ordningen 60-45-30-15-120-90-60.
   Släpp Strömbrytaren när den önskade insomningstiden visas på displayen. Symbolen visas på displayen och radion spelar den senast valda stationen.
2. Tryck på Strömbrytaren för att stänga av insomningsfunktionen. Insomningssymbolen försvinner från displayen och radion stängs av.

Displayens bakgrundsbelysning

När man trycker på en knapp eller vrider på Sökning/ Volymratten så lyser LCD-displayen upp under cirka 15 sekunder. Också när stationsökningen är igång eller alarmet är aktiverat så lyser displayen automatiskt upp.

Ändra stereo till mono

När FM-stationens stereosignal är svag kan du förbättra hörbarheten genom att trycka på Mono-knappen i 2 sekunder. Ljudet är inte längre i stereo och stereoindikatorn försvinner.

Så här spelar du upp andra ljudkällor

⚠ FÖRSIKTIGHET:

Koppla loss den här apparaten från elnätet innan du ansluter andra ljudkällor.

• Det finns 2 AUX-in uttag. AUX 1 är placerat på framsidan och AUX 2 i batterifacket.
• Anslut en stereo- eller monokälla (dvs iPod, MP3 eller CD-spelare) till AUX 1 eller AUX 2 med en ljudkabel.
• Tryck upprepade gånger på Bandknappen tills "AU1" eller "AU2" visas för att aktivera AUX-funktionen.
• AUX kan inte användas som larmkälla.

UNDERHÅLL

⚠ FÖRSIKTIGHET:

- Använd inte bensin, thinner, alkohol eller liknande. Missfärgning, deformering eller sprickor kan uppstå.

Specifikationer:

Strömkrav

Batteri UM-3 (AA-storlek) x 2 för reserv

Klusterbatteri: 7,2 V - 18 V

EU-deklaration om överensstämmelse har inkluderats som bilaga A i denna bruksanvisning.

Installer gummiantennen som vist på figuren.

Merk:
