INSTRUKCJA OBSŁUGI DMR050 MAKITA

(Μαζί με τη μπαταρία BL1430) 263 mm x 75 mm x 196 mm Καθαρό βάρος 0,95 kg (μαζί με τη μπαταρία BL1415/ BL1415N) 1,14 kg (μαζί με τη μπαταρία BL1430/ BL1430B/ BL1440/ BL1450/ BL1460B) 0,99 kg (μαζί με τη μπαταρία BL1815/ BL1815N/ BL1820/ BL1820B) 1,23 Kg (μαζί με τη μπαταρία BL1830/BL1830B/BL1840/ BL1840B/ BL1850/BL1850B) 1,29 kg (μαζί με τη μπαταρία BL1860B)58 POLSKI (Oryginalna instrukcja) Budowa urządzenia DMR050 firmy Makita Przyciski sterujące (Rys. 1-6) Wyświetlacz LCD (Rys. 7) Symbole Poniżej przedstawiono symbole stosowane w przypadku omawianego urządzenia. Przed rozpoczęciem jego użytkowania należy się upewnić, że są one zrozumiałe. ............... Należy przeczytać instrukcję obsługi. ............... Akumulatory i baterie należy przekazać do utylizacji. ................ Dotyczy tylko państw UE Nie wyrzucaj urządzeń elektrycznych lub akumulatorów wraz z odpadami z gospodarstwa domowego! Zgodnie z Europejską Dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz dotyczącą akumulatorów i baterii oraz zużytych akumulatorów i baterii, a także dostosowaniem ich do prawa krajowego, zużyte urządzenia elektryczne, baterie i akumulatory, należy składować osobno i przekazywać do zakładu recyklingu działającego zgodnie z przepisami dotyczącymi ochrony środowiska.

BEZPIECZEŃSTWA OSTRZEŻENIE: Podczas użytkowania urządzenia DMR050 firmy Makita należy zawsze zachowywać podstawowe środki ostrożności, aby zmniejszyć ryzyko wystąpienia pożaru, porażenia prądem, uszkodzenia ciała, włączając poniższe.

1. Przed przystąpieniem do użytkowania urządzenia

Makita DMR050 należy zapoznać się z wszystkimi zaleceniami i znakami ostrzegawczymi.

2. Czyścić wyłącznie suchą szmatką.

3. Nie zasłaniać otworów wentylacyjnych. Zamontować

zgodnie z zaleceniami producenta.

4. Nie montować przy jakimkolwiek źródle ciepła, takim

jak grzejniki, kratki wylotowe ciepłego powietrza, piece lub inne urządzenia (również wzmacniacze) wytwarzające ciepło.

5. Stosować wyłącznie przyrządy/akcesoria zalecane

6. Unikać korzystania z urządzenia w otoczeniu z

obecnym pyłem metalicznym, ponieważ wpływa on bezpośrednio na jakość pracy głośnika.

7. Nie zamaczać urządzenia w wodzie. Urządzenie

można stosować wyłącznie w środowisku o wilgotno ści poniżej 90%.

8. Akumulator należy ładować wyłącznie przy użyciu

ładowarki określonej przez producenta. Ładowarka przeznaczona do jednego typu akumulatora może stwarzać zagrożenie wystąpienia pożaru, w przypadku stosowania jej do ładowania innego akumulatora.

9. Do zasilania narzędzi należy używać tylko specjalnie

wyznaczonych akumulatorów. Używanie innych akumulatorów może stwarzać ryzyko wystąpienia obrażeń ciała lub pożaru.

10. Gdy akumulator nie jest używany, należy chronić go

przed kontaktem z metalowymi przedmiotami, takimi jak spinacze, monety, klucze, gwoździe, wkręty lub inne metalowe elementy, które mogą spowodować zwarcie styków akumulatora. Zwarcie styków akumulatora grozi poparzeniami lub wystąpieniem pożaru.

11. W razie niewłaściwych warunków eksploatacji może

dojść do wycieku elektrolitu z akumulatora. Nie wolno go dotyka ć. W razie przypadkowego kontaktu, należy przemyć skażoną skórę wodą. W przypadku kontaktu elektrolitu z oczami, należy dodatkowo zwrócić się o pomoc lekarską. Płyn z akumulatora może powodować podrażnienia lub poparzenia.

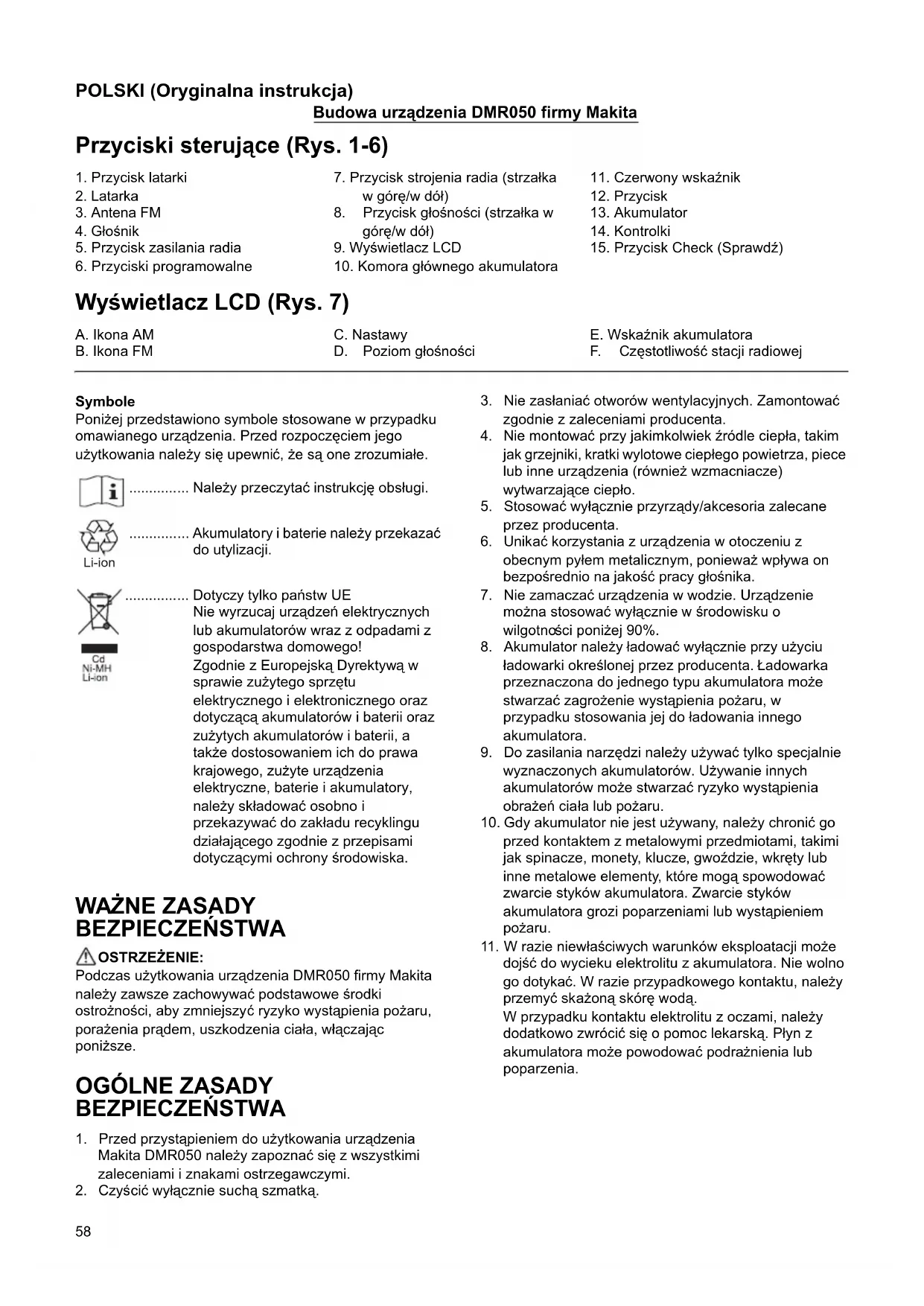

6. Przyciski programowalne

8. Przycisk głośności (strzałka w

10. Komora głównego akumulatora

11. Czerwony wskaźnik

A. Ikona AM B. Ikona FM C. Nastawy D. Poziom głośności E. Wskaźnik akumulatora F. Częstotliwość stacji radiowej Li-ion59

1. Przed użyciem akumulatora należy zapoznać się

ze wszystkimi zaleceniami i znakami ostrzegawczymi na (1) ładowarce do akumulatora, (2) akumulatorze i (3) produkcie, w którym będzie używany akumulator.

2. Nie demontować akumulatora.

3. Jeśli czas pracy uległ znacznemu skróceniu,

należy natychmiast przerwać pracę. Może bowiem dojść do przegrzania, wystąpienia ewentualnych poparzeń, a nawet eksplozji.

4. W przypadku dostania się elektrolitu do oczu

należy je przemyć wodą i niezwłocznie zasięgnąć porady lekarza. Przedostanie się elektrolitu do oczu może spowodować utratę wzroku.

5. Nie zwierać styków akumulatora:

(1) Nie dotykać styków przedmiotami przewodzącymi prąd. (2) Nie przechowywać akumulatora w pojemniku z innymi metalowymi przedmiotami, takimi jak gwoździe, monety itp. (3) Akumulator należy chronić przed wodą lub deszczem. Zwarcie powoduje przepływ prądu elektrycznego o dużym natężeniu i przegrzanie akumulatora, co w konsekwencji może grozić poparzeniami, a nawet uszkodzeniem produktu.

6. Nie przechowywać urządzenia i akumulatora w

miejscach, w których temperatura osiąga lub przekracza 50°C.

7. Nie wrzucać akumulatorów do ognia, nawet tych

poważnie uszkodzonych lub całkowicie zużytych. Akumulator wrzucony do ognia może eksplodować.

8. Akumulator należy chronić przed upadkiem i

9. Nie używać uszkodzonych akumulatorów.

10. Dołączone do opakowania akumulatory litowo-

jonowe podlegają wymaganiom ustawy o przewozie towarów niebezpiecznych. W przypadku transportu towarowego, np. przez stronę trzecią, firmy spedycyjne, należy przestrzegać specjalnych wymaganiach dotyczących pakowania i etykietowania. W celu przygotowania towaru do wysyłki należy skonsultować się ze specjalistą ds. materiałów niebezpiecznych. Należy również przestrzegać prawdopodobnie bardziej szczegółowych przepisów krajowych. Zakleić taśmą lub zabezpieczyć otwarte styki, a następnie zapakować akumulator w sposób uniemożliwiający jego ruch w opakowaniu.

11. Postępować zgodnie z przepisami lokalnymi

dotyczącymi utylizacji akumulatora.

12. Aby uniknąć niebezpieczeństwa, należy w pierwszej

kolejności przeczytać instrukcję wymiany akumulatora. Maksymalny prąd wyładowczy akumulatora powinien być większy lub równy 8 A. UWAGA:

• Niebezpieczeństwo wybuchu w przypadku nieprawidłowej wymiany akumulatora.

• Akumulator należy wymienić na akumulator tego samego typu lub zamiennik. ZACHOWAĆ NINIEJSZĄ INSTRUKCJĘ OBSŁUGI. UWAGA: Należy stosować wyłącznie oryginalne akumulatory firmy Makita. Stosowanie nieoryginalnych akumulatorów innych niż firmy Makita lub akumulatorów, które zostały zmodyfikowane, może przyczynić się do wybuchu akumulatora, powodując pożar, obrażenia ciała i uszkodzenia. Spowoduje to również unieważnienie gwarancji Makita na narzędzie i ładowarkę Makita. Wskazówki dotyczące zachowania maksymalnej żywotności akumulatora

1. Akumulator należy naładować zanim ulegnie

całkowitemu rozładowaniu. W przypadku stwierdzenia spadku mocy urządzenia należy przerwać pracę i naładować akumulator.

2. Nigdy nie ładować w pełni naładowanego

akumulatora. Zbyt długie ładowanie skraca żywotność akumulatora.

3. Akumulator należy ładować w temperaturze

pokojowej 10-40°C. Przed naładowaniem akumulatora należy odczekać, aż ostygnie.

4. Jeżeli planowany okres wyłączenia z eksploatacji

jest dłuższy (przekracza sześć miesięcy), akumulator należy naładować. Montaż i demontaż wsuwanego akumulatora (Rys. 5) OSTRZEŻENIE: Akumulator należy ładować wyłącznie przy użyciu określonej ładowarki. Używanie innych akumulatorów może stwarzać ryzyko wystąpienia pożaru.

• Przed montażem lub demontażem akumulatora należy wyłączyć urządzenie.

• Aby zdemontować akumulator, należy wysunąć go, naciskając przycisk znajdujący się z przodu akumulatora.

• Aby zamontować akumulator, wystarczy wyrównać występ na akumulatorze z rowkiem w obudowie i wsunąć go na swoje miejsce. Akumulator należy wsuwać do oporu, do momentu jego zablokowania na miejscu, co jest sygnalizowane kliknięciem. Jeśli jest widoczny czerwony wskaźnik w górnej części przycisku, akumulator nie został całkowicie zablokowany. Należy go zamontować całkowicie, tak aby czerwony wskaźnik nie był widoczny. W przeciwnym razie akumulator może przypadkowo wypaść z urządzenia, raniąc operatora lub osoby postronne.60 Wskaźnik naładowania akumulatora Na ekranie wyświetlacza LCD znajduje się ikona baterii [ ] wskazująca poziom naładowania akumulatora. ( ): poziom naładowania akumulatora wynosi więcej niż 30% ( ): poziom naładowania akumulatora wynosi mniej niż 30% ( ): poziom naładowania akumulatora wynosi mniej niż 10% ( ): akumulator jest prawie rozładowany. Należy niezwłocznie naładować akumulator Wskazuje stan naładowania akumulatora (Dotyczy wyłącznie akumulatorów z literą „B” na końcu numeru modelu). (Rys. 6) Nacisnąć przycisk Check (Sprawdź) na akumulatorze, aby sprawdzić stan naładowania akumulatora. Na kilka sekund zaświecą się kontrolki.

• Zależnie od warunków użytkowania i temperatury otoczenia wskazywany poziom może nieznacznie się różnić od rzeczywistego poziomu naładowania akumulatora. Obsługa radia OSTRZEŻENIE: Unikać korzystania z urządzenia w otoczeniu z obecnym pyłem metalicznym, ponieważ wpływa on bezpośrednio na jakość pracy głośnika. OSTRZEŻENIE: Nie zamaczać urządzenia w wodzie. Urządzenie można stosować wyłącznie w środowisku o wilgotności poniżej 90%. Urządzenie to umożliwia trzy metody strojenia – ustawianie automatyczne, ustawianie ręczne, przywoływanie za pomocą przycisków programowalnych z pamięcią. Ustawianie automatyczne

1. Włączyć radio, naciskając przycisk zasilania radia

2. Wybrać wymagane pasmo częstotliwości (np. AM/FM)

poprzez krótkie naciśnięcie przycisku zasilania [ ]. Uwaga: Upewnić się, że antena została wysunięta w celu uzyskania najlepszego sygnału pasma częstotliwości FM. W celu uzyskania najlepszego sygnału pasma częstotliwości AM, należy ustawić radio poziomo. Ważne: Unikać ustawienia radia w pobliżu ekranu komputera lub innego sprzętu, mogącego przyczynić się do zakłócenia pracy radia.

3. Nacisnąć i przytrzymać przycisk strojenia radia

(strzałka w górę/w dół) [ ] przez 0,5 sekundy. Częstotliwość radiowa zatrzyma się na następnej, dostępnej stacji radiowej.

4. W celu ustawienia odpowiedniego poziomu głośności,

nacisnąć przycisk głośności (strzałka w górę/w dół) []. Na wyświetlaczu LCD zostanie wyświetlony poziom głośności (w skali 0-40).

5. W celu wyłączenia radia, nacisnąć i przytrzymać

przycisk zasilania [ ], do momentu gdy na wyświetlaczu LCD pojawi się OFF (WYŁ.). Ustawianie ręczne

1. Włączyć radio, naciskając przycisk zasilania radia

2. Wybrać wymagane pasmo częstotliwości (np. AM/FM)

poprzez krótkie naciśnięcie przycisku zasilania [ ]. Uwaga: Upewnić się, że antena została wysunięta w celu uzyskania najlepszego sygnału pasma częstotliwości FM. W celu uzyskania najlepszego sygnału pasma częstotliwości AM (MW), należy obrócić radio.

3. Nacisnąć przycisk strojenia (strzałka w górę/w dół)

[ ], do momentu gdy wymagana częstotliwość zostanie wyświetlona na wyświetlaczu.

4. W celu ustawienia odpowiedniego poziomu głośności,

nacisnąć przycisk głośności (strzałka w górę/w dół)

5. W celu wyłączenia radia nacisnąć i przytrzymać

przycisk zasilania radia [ ], do momentu gdy na wyświetlaczu LCD pojawi się OFF (WYŁ.). Zapisywanie stacji radiowych w pamięci przycisków programowalnych Radio posiada 3 przyciski programowalne dla każdego pasma częstotliwości.

1. Włączyć radio, naciskając przycisk zasilania radia

Kontrolki Stan naładowania Zaświecone Wyłączone Migające 75% do 100% 50% do 75% 25% do 50% 0% do 25% Naładuj akumulator. Akumulator prawdopodobnie został uszkodzony.61

2. Ustawić wymaganą stację radiową zgodnie z

procedurą opisaną powyżej.

3. Nacisnąć i przytrzymać wymagany przycisk

programowalny (około 3 s), do momentu gdy numer programowalnego przycisku przestanie migać na wyświetlaczu. Numer przycisku programowalnego zostanie wyświetlony na wyświetlaczu, a stacja radiowa zostanie zapisana w pomięci danego przycisku programowalnego.

4. Powtórzyć powyższą procedurę dla pozostałych

przycisków programowalnych. Uwaga: Stacje radiowe zapisane w pamięciach przycisków programowalnych mogą być nadpisane zgodnie z poniższą procedurą. Przywoływanie stacji radiowych z pamięci przycisków programowalnych

1. Włączyć radio, naciskając przycisk zasilania radia

2. Wybrać wymagane pasmo częstotliwości.

3. Nacisnąć wymagany przycisk programowalny –

numer przycisku oraz częstotliwość stacji radiowej pojawią się na wyświetlaczu. Resetowanie systemu W przypadku nieprawidłowego działania radia lub braku wyświetlania wszystkich cyfr na wyświetlaczu, należy przeprowadzić następującą procedurę. Uwaga: Aby zresetować system, należy wyłączyć radio (ustawić w trybie OFF).

1. Wyłączyć radio, naciskając przycisk zasilania radia

2. Nacisnąć i przytrzymać przycisk programowalny 3

[ ] oraz przycisk zasilania radia [ ] przez około 5 s. Pojawienie się na wyświetlaczu wszystkich ikon oznacza przywrócenie ustawień fabrycznych pamięci wszystkich przycisków programowalnych. Korzystanie z latarki (Rys. 8) OSTRZEŻENIE: W celu zmniejszenia ryzyka wystąpienia obrażeń ciała, nie patrzeć bezpośrednio w źródło światła, gdy latarka jest włączona. OSTRZEŻENIE: W celu zmniejszenia ryzyka wystąpienia obrażeń ciała, NIE korzystać z urządzenia bez zamontowanej ramki szkiełka latarki. Korzystanie z głowicy obrotowej oraz jej regulacja Nacisnąć przycisk latarki [ ], aby włączyć/wyłączyć latarkę, niezależnie od tego czy radio jest włączone. Uwaga: Głowica może obracać się w zakresie 150 stopni i może być regulowana stopniowo w 6 położeniach. Ustawić głowicę w wymaganym położeniu. Ustawić tak, aby zapadka zatrzasnęła się na miejscu. Ważne: Nie obracać głowicy na siłę. Podświetlenie wyświetlacza LCD Nacisnąć dowolny przycisk sterujący. Wyświetlacz LCD podświetli się na około 10 sekund.62 Dane techniczne Konserwacja Aby zapewnić bezpieczeństwo i niezawodność produktu, naprawy, czynności konserwacyjne oraz regulacje powinny być wykonywane przez autoryzowany serwis Makita. UWAGA:

• Nie wolno używać benzyny, benzenu, rozpuszczalnika, alkoholu itp. Substancje takie mogą spowodować odbarwienia, odkształcenia lub pęknięcia. Model DMR050 Zasilanie DC 14,4 V/18 V LED 1,4 W x 3 Zakres częstotliwości radiowej AM: 522-1 629 kHz FM: 87,5-108 MHz Głośnik 51 mm 8 3 W Moc wyjściowa (18 V) 3,0 W Tylko radio Tylko latarka Radio/latarka Czas pracy (wraz z mocą wyjściową radia 100 mW) BL1415 Ok. 11 godzin Ok. 3,5 godziny Ok. 2,5 godziny BL1415N Ok. 15 godzin Ok. 5,0 godzin Ok. 3,5 godziny BL1430/ BL1430B Ok. 25 godzin Ok. 8,5 godziny Ok. 6,0 godzin BL1440 Ok. 30 godzin Ok. 11 godziny Ok. 8,0 godzin BL1450 Ok. 42 godziny Ok. 16 godzin Ok. 11 godzin BL1460B Ok. 45 godziny Ok. 17 godzin Ok. 12 godzin BL1815 Ok. 11 godzin Ok. 3,5 godziny Ok. 2,5 godziny BL1815N Ok. 11 godzin Ok. 3,5 godziny Ok. 2,5 godziny BL1820/ BL1820B Ok. 17 godzin Ok. 5,5 godziny Ok. 4,0 godziny BL1830/ BL1830B Ok. 25 godzin Ok. 8,5 godziny Ok. 6,0 godzin BL1840/ BL1840B Ok. 30 godzin Ok. 11 godziny Ok. 8,0 godzin BL1850/ BL1850B Ok. 38 godzin Ok. 14 godziny Ok. 10 godzin BL1860B Ok. 45 godzin Ok. 17 godziny Ok. 12 godzin Wymiary (wraz z akumulatorem BL1430) 263 mm x 75 mm x 196 mm Masa netto 0,95 kg (z akumulatorem BL1415/ BL1415N) 1,14 kg (z akumulatorem BL1430/ BL1430B/ BL1440/ BL1450/ BL1460B) 0,99 kg (z akumulatorem BL1815/ BL1815N/ BL1820/ BL1820B) 1,23 kg (z akumulatorem BL1830/BL1830B/BL1840/ BL1840B/BL1850/BL1850B) 1,29 kg (z akumulatorem BL1860B)63 РУССКИЙ (Oригинальные инструкции) Краткий обзор Makita DMR050 Органы управления (Рис.1 - 6) ЖК-дисплей (Рис.7)
