BEDIENUNGSANLEITUNG DMR050 MAKITA

• N’utilisez jamais d’essence, de benzine, de diluant, d’alcool ou de produit similaire. Ces produits risquent de provoquer des décolorations, des déformations ou des fissures. Modèle DMR050 Source d’alimentation 14,4 V/18 V CC DEL 1,4 W x 3 Plage de fréquence de syntonisation AM : 522-1 629 kHz FM : 87,5-108 MHz Haut-parleur ø 51 mm 8 3 W Puissance de sortie (18 V) 3,0 W Radio seule Lampe seule Radio/lampe Durée de fonctionnement (avec une puissance de sortie de la radio de 100 mW) BL1415 Environ 11 heures Environ 3,5 heures Environ 2,5 heures BL1415N Environ 15 heures Environ 5,0 heures Environ 3,5 heures BL1430/ BL1430B Environ 25 heures Environ 8,5 heures Environ 6,0 heures BL1440 Environ 30 heures Environ 11 heures Environ 8,0 heures BL1450 Environ 42 heures Environ 16 heures Environ 11 heures BL1460B Environ 45 heures Environ 17 heures Environ 12 heures BL1815 Environ 11 heures Environ 3,5 heures Environ 2,5 heures BL1815N Environ 11 heures Environ 3,5 heures Environ 2,5 heures BL1820/ BL1820B Environ 17 heures Environ 5,5 heures Environ 4,0 heures BL1830/ BL1830B Environ 25 heures Environ 8,5 heures Environ 6,0 heures BL1840/ BL1840B Environ 30 heures Environ 11 heures Environ 8,0 heures BL1850/ BL1850B Environ 38 heures Environ 14 heures Environ 10 heures BL1860B Environ 45 heures Environ 17 heures Environ 12 heures Dimensions (Avec la batterie BL1430) 263 mm x 75 mm x 196 mm Poids net 0,95 kg (avec la batterie BL1415/ BL1415N) 1,14 kg (avec la batterie BL1430/ BL1430B/ BL1440/ BL1450/ BL1460B) 0,99 kg (avec la batterie BL1815/ BL1815N/ BL1820/ BL1820B) 1,23 kg (avec la batterie BL1830/BL1830B/BL1840/BL1840B/ BL1850/BL1850B) 1,29 kg (avec la batterie BL1860B)12 DEUTSCH (Originalanweisungen) Gesamtdarstellung des Makita DMR050 Bedienelemente (Abb. 1 bis 6) LCD-Anzeige (Abb. 7) Symbole Im Folgenden sind die im Zusammenhang mit diesem Gerät verwendeten Symbole dargestellt. Machen Sie sich vor der Benutzung des Geräts unbedingt mit diesen Symbolen vertraut! ............... Lesen Sie die Bedienungsanleitung! ............... Führen Sie Akkus immer dem Recycling-Prozess zu. ................ Nur für EU-Länder Entsorgen Sie Elektrowerkzeuge, Batterien und Akkus nicht über den Hausmüll! Gemäß der Europäischen Richtlinie über Elektro- und Elektronik- Altgeräte und über Batterien und Akkumulatoren sowie Altbatterien und Altakkumulatoren und ihrer Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge sowie Altbatterien und Altakkumulatoren getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. WICHTIGE SICHERHEITSHINWEISE WARNUNG: Bei der Verwendung des Makita DMR050 müssen stets grundlegende Sicherheitsmaßnahmen befolgt werden, zu denen auch die im Folgenden genannten gehören, um Brände, Stromschläge und Personenschäden zu vermeiden. ALLGEMEINE SICHERHEITSREGELN

1. Lesen Sie vor dem Verwenden des Makita DMR050

alle Anweisungen und Sicherheitshinweise.

2. Reinigen Sie das Gerät nur mit einem trockenen Tuch.

3. Blockieren Sie keine Belüftungsöffnungen. Installieren

Sie gemäß den Anweisungen des Herstellers.

4. Installieren Sie nicht in der Nähe von Wärmequellen,

wie Radiatoren, Heizregister, Öfen oder andere Apparaturen (einschließlich Verstärker), die Wärme erzeugen.

5. Verwenden Sie ausschließlich vom Hersteller

angegebene Befestigungen bzw. Zubehörteile.

6. Vermeiden Sie die Verwendung dieses Geräts in

Umgebungen mit Metallstaub, da Metallstaub dem Lautsprecher schadet.

7. Schützen Sie dieses Gerät vor Wasser. Das Gerät

darf nur Umgebungen mit einer Luftfeuchtigkeit unter 90 % ausgesetzt werden.

8. Der Akku darf nur mit dem vom Hersteller

vorgegebenen Ladegerät aufgeladen werden. Ein Ladegerät, das sich für den einen Akkutyp eignet, kann bei der Verwendung mit einem anderen Akku eine Brandgefahr darstellen.

9. Elektrowerkzeuge und Elektrogeräte dürfen nur mit

den speziell dafür vorgesehenen Akkus verwendet werden. Bei Verwendung anderer Akkus besteht Verletzungs- und Brandgefahr.

10. Nicht verwendete Akkublöcke dürfen nicht in der Nähe

von anderen metallischen Gegenständen wie Büroklammern, Münzen, Schlüssel, Nägeln, Schrauben oder sonstigen metallischen Kleingegenständen aufbewahrt werden, da durch derartige Gegenstände die Gefahr besteht, dass eine leitende Verbindung zwischen den Kontakten hergestellt wird. Ein Kurzschluss der Akkukontakte kann Verbrennungen verursachen und stellt eine Brandgefahr dar.

11. Bei unsachgemäßem Gebrauch kann Flüssigkeit aus

dem Akku austreten; vermeiden Sie in diesem Fall jeglichen Kontakt mit der Flüssigkeit. Wenn Sie versehentlich mit Flüssigkeit aus dem Akku in Berührung geraten, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Suchen Sie darüber hinaus einen Arzt auf, wenn die Flüssigkeit in das Auge geraten ist. Die aus dem Akku austretende Flüssigkeit kann Hautreizungen und Verbrennungen verursachen.

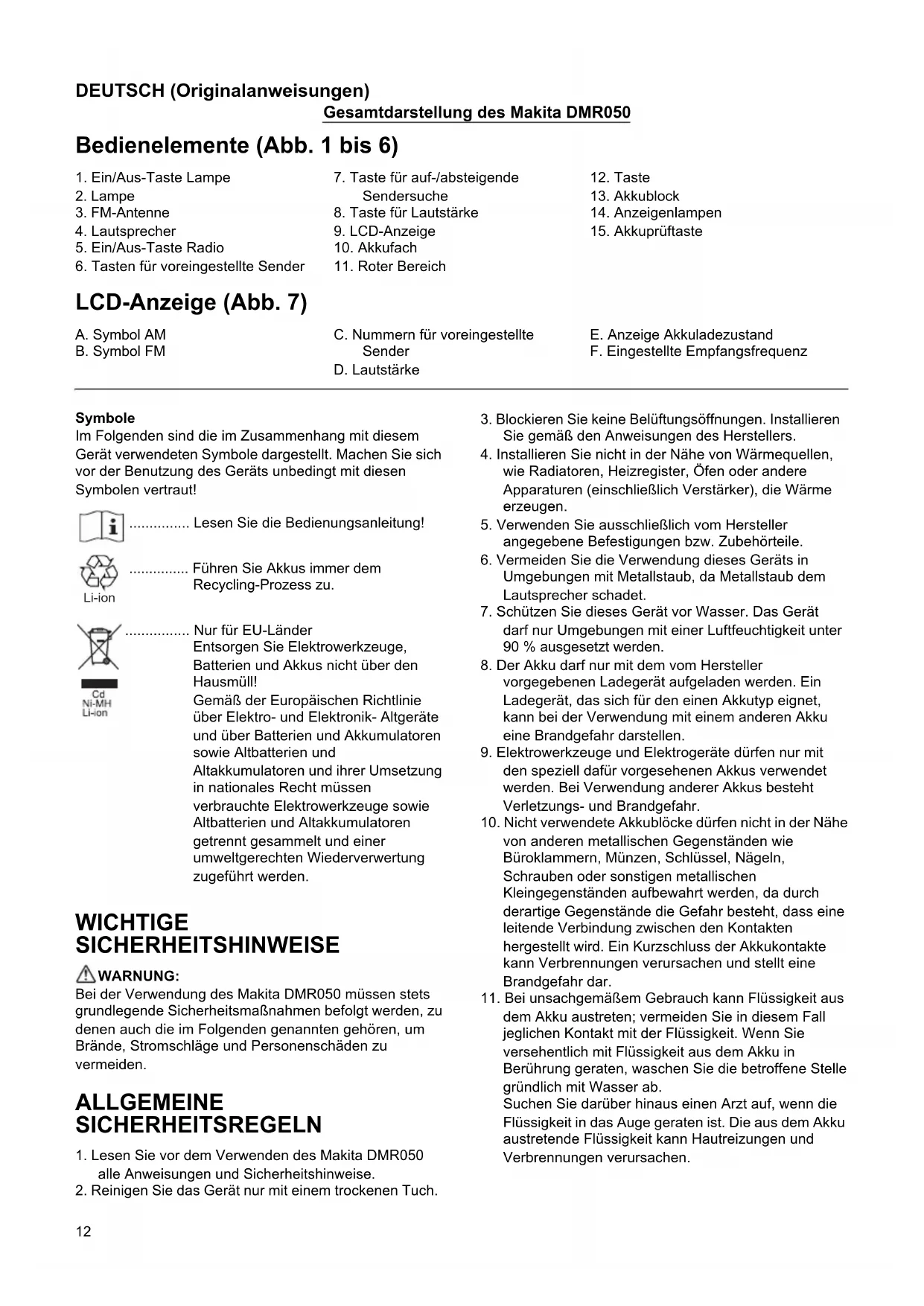

1. Ein/Aus-Taste Lampe

5. Ein/Aus-Taste Radio

6. Tasten für voreingestellte Sender

7. Taste für auf-/absteigende

8. Taste für Lautstärke

A. Symbol AM B. Symbol FM C. Nummern für voreingestellte Sender D. Lautstärke E. Anzeige Akkuladezustand F. Eingestellte Empfangsfrequenz Li-ion13 SPEZIELLE SICHERHEITSREGELN

ANWEISUNGEN SORGFÄLTIG

1. Lesen Sie vor der Verwendung des Akkublocks

alle Anweisungen und Sicherheitshinweise für das Akkuladegerät (1), den Akku (2) und das Produkt (3), für das der Akku verwendet wird, sorgfältig durch.

2. Der Akkublock darf nicht zerlegt werden.

3. Falls die Betriebsdauer erheblich kürzer wird,

beenden Sie den Betrieb umgehend. Andernfalls besteht die Gefahr einer Überhitzung sowie das Risiko möglicher Verbrennungen und sogar einer Explosion.

4. Wenn Elektrolyt in Ihre Augen gerät, waschen Sie

diese mit klarem Wasser aus und suchen Sie sofort einen Arzt auf. Andernfalls können Sie Ihre Sehfähigkeit verlieren.

5. Vermeiden Sie einen Kurzschluss des

Akkublocks: (1) Die Kontakte dürfen nicht mit leitendem Material in Berührung kommen. (2) Der Akkublock darf nicht in einem Behälter aufbewahrt werden, in dem sich andere metallische Gegenstände wie beispielsweise Nägel, Münzen usw. befinden. (3) Der Akkublock darf weder Feuchtigkeit noch Regen ausgesetzt werden. Ein Kurzschluss des Akkus kann zu hohem Kriechstrom, Überhitzung, möglichen Verbrennungen und sogar zu einer Zerstörung des Werkzeugs führen.

6. Werkzeug und Akkublock dürfen nicht an Orten

aufbewahrt werden, an denen Temperaturen von 50°C oder darüber erreicht werden können.

7. Beschädigte oder verbrauchte Akkus dürfen nicht

verbrannt werden. Der Akkublock kann in den Flammen explodieren.

8. Lassen Sie den Akku nicht fallen und vermeiden

Sie Schläge gegen den Akku.

9. Verwenden Sie niemals einen beschädigten Akku.

10. Die enthaltenen Lithium-Ionen-Akkus unterliegen

den gesetzlichen Bestimmungen über Gefahrgüter. Beim kommerziellen Transport durch Dritte, z. B. Speditionsunternehmen, sind die besonderen Verpackungs- und Kennzeichnungsvorschriften zu beachten. Es ist unbedingt erforderlich, einen Fachmann für Gefahrstoffe bei der Vorbereitung der Ware für den Versand zu konsultieren. Bitte beachten Sie auch die geltenden nationalen Bestimmungen, die möglicherweise weitere Maßnahmen vorschreiben. Offene Kontakte müssen abgeklebt oder abgedeckt werden und der Akku muss so verpackt werden, dass er in der Verpackung nicht verrutschen kann.

11. Befolgen Sie die in Ihrem Land geltenden

Bestimmungen bzgl. der Entsorgung von Akkus.

12. Lesen Sie die Anleitung zum Austauschen des Akkus

sorgfältig durch, um Gefahren zu vermeiden. Und der max. Entladestrom des Akkus muss größer oder gleich 8 A sein. ACHTUNG:

• Bei unsachgemäßer Verwendung von Ersatzakkus besteht Explosionsgefahr.

• Als Ersatzteile dürfen nur Akkus des gleichen Typs verwendet werden.

ANLEITUNG SORGFÄLTIG AUF. ACHTUNG: Verwenden Sie ausschließlich Originalakkus von Makita. Die Verwendung von Akkus anderer Hersteller als Makita oder von abgeänderten Akkus kann zu einer Explosion der Akkus und in Konsequenz zu Feuer sowie Personen- und Sachschäden führen. Darüber hinaus verfällt die für das Werkzeug und Ladegerät von Makita gültige Makita- Garantie. Tipps für eine maximale Nutzungsdauer von Akkus

1. Laden Sie den Akkublock auf, bevor der Akku

vollständig entladen ist. Sobald Sie eine verringerte Leistung des Werkzeugs bemerken, beenden Sie stets den Betrieb des Werkzeugs und laden Sie den Akkublock auf.

2. Ein voll aufgeladener Akkublock darf niemals

erneut geladen werden. Durch Überladungen wird die Lebensdauer des Akkus verkürzt.

3. Laden Sie den Akkublock bei einer

Zimmertemperatur von 10°C bis 40°C auf. Lassen Sie einen heißen Akkublock vor dem Aufladen abkühlen.

4. Laden Sie den Akkublock auf, wenn Sie diesen für

längere Zeit nicht verwenden (mehr als sechs Monate). Einsetzen und Abnehmen des Akkublocks (Abb. 5) WARNUNG: Der Akku darf nur mit dem für den Akku vorgegebenen Ladegerät aufgeladen werden. Bei Verwendung anderer Akkus besteht Brandgefahr.

• Schalten Sie das Werkzeug stets aus, bevor Sie den Akkublock einsetzen oder abnehmen.

• Zum Abnehmen des Akkublocks müssen Sie die Taste auf der Vorderseite des Akkublocks drücken und gleichzeitig den Akkublock aus dem Gerät herausziehen.

• Zum Einsetzen des Akkublocks müssen Sie die Zunge des Akkublocks an der Rille im Gehäuse ausrichten und in die gewünschte Position schieben. Setzen Sie den Akkublock unbedingt ganz ein, bis er mit einem Klick einrastet. Wenn Sie den roten Bereich oben auf der Taste sehen können, ist der Akkublock nicht ganz14 eingerastet. Setzen Sie den Akkublock vollständig ein, bis der rote Bereich nicht mehr zu sehen ist. Andernfalls kann der Akkublock versehentlich aus dem Gerät fallen und Sie oder umstehende Personen verletzen. Anzeige des Akku-Ladezustands In der LCD-Anzeige befindet sich ein Symbol [ ], das den Ladezustand des Akkus anzeigt. ( ): Akku über 30 % geladen ( ): Akku weniger als 30 % geladen ( ): Akku weniger als 10 % geladen ( ): Akku nahezu vollständig entladen. Der Akku sollte umgehend aufgeladen werden Anzeigen der Restladung des Akkus (Nur für Akkublöcke mit einem „B“ am Ende der Modellnummer.) (Abb. 6) Drücken Sie zum Anzeigen der Restladung des Akkus die Akkuprüftaste. Die Anzeigenlampen leuchten dann wenige Sekunden lang auf.

• In Abhängigkeit von den Bedingungen bei Gebrauch und von der Umgebungstemperatur kann der angezeigte Ladezustand geringfügig vom tatsächlichen Ladezustand abweichen. Bedienen des Radios WARNUNG: Vermeiden Sie die Verwendung dieses Geräts in Umgebungen mit Metallstaub, da Metallstaub dem Lautsprecher schadet. WARNUNG: Schützen Sie dieses Gerät vor Wasser. Das Gerät darf nur Umgebungen mit einer Luftfeuchtigkeit unter 90 % ausgesetzt werden. Dieses Gerät verfügt über drei Möglichkeiten der Sendereinstellung: Sendersuchlauf, manuelle Sendereinstellung und Aufrufen zuvor gespeicherter Sender. Sendersuchlauf

1. Drücken Sie die Ein/Aus-Taste des Radios [ ], um

das Radio einzuschalten.

2. Wählen Sie den gewünschten Frequenzbereich (d. h.

AM oder FM), indem Sie die Ein/Aus-Taste [ ] kurz drücken. Hinweis: Achten Sie darauf, dass die Antenne ausgezogen wurde, damit ein guter FM-Empfang gegeben ist. Bei AM- Empfang drehen Sie das Radio horizontal, bis der Empfang am stärksten ist. Wichtig: Betreiben Sie das Radio möglichst nicht in der Nähe eines Computerbildschirms oder anderer Geräte, die den Radioempfang stören könnten.

3. Halten Sie die Taste für auf-/absteigende

Sendersuche [ ] länger als 0,5 Sekunden gedrückt. Der Suchlauf stoppt beim nächsten empfangenen Sender.

4. Drücken Sie die Taste für die Lautstärke [ ], um

die gewünschte Lautstärke einzustellen. Die Änderung der Lautstärke wird in der LCD-Anzeige angezeigt (Stufen von 0 bis 40).

5. Um das Radio auszuschalten, halten Sie die Ein/Aus-

Taste [ ] gedrückt, bis in der LCD-Anzeige OFF (AUS) angezeigt wird. Manuelle Sendereinstellung

1. Drücken Sie die Ein/Aus-Taste des Radios [ ], um

das Radio einzuschalten.

2. Wählen Sie den gewünschten Frequenzbereich (d. h.

AM oder FM), indem Sie die Ein/Aus-Taste [ ] kurz drücken. Hinweis: Achten Sie darauf, dass die Antenne ausgezogen wurde, damit ein guter FM-Empfang gegeben ist. Bei AM- Empfang (MW) drehen Sie das Radio horizontal, bis der Empfang am stärksten ist.

3. Drücken Sie die Taste für auf-/absteigende

Sendersuche [ ], bis in der Anzeige die gewünschte Frequenz angezeigt wird.

4. Drücken Sie die Taste für die Lautstärke [ ], um

die gewünschte Lautstärke einzustellen.

5. Um das Radio auszuschalten, halten Sie die Ein/Aus-

Taste des Radios [ ] gedrückt, bis in der LCD- Anzeige OFF (AUS) angezeigt wird. Speichern von Sendern im Speicher Für jeden Frequenzbereich stehen 3 Senderspeicherplätze zur Verfügung.

1. Drücken Sie die Ein/Aus-Taste des Radios [ ], um

das Radio einzuschalten. Anzeigenlampen Verbleibende Akkuladung Leuchtet Aus Blinkt 75% bis 100% 50% bis 75% 25% bis 50% 0% bis 25% Laden Sie den Akku auf. Möglicherweise liegt ein Defekt des Akkus vor.15

2. Stellen Sie anhand der oben aufgeführten Schritte den

gewünschten Sender ein.

3. Halten Sie die gewünschte Taste für voreingestellte

Sender gedrückt (ca. 3 Sekunden), bis die Nummer für den voreingestellten Sender in der Anzeige nicht mehr blinkt. Die Nummer für den voreingestellten Sender erscheint in der Anzeige, und der Sender wird unter der ausgewählten Taste für voreingestellte Sender gespeichert.

4. Wiederholen Sie diese Schritte für die verbleibenden

Senderspeicher. Hinweis: Durch Ausführen der oben angegebenen Schritte können im Senderspeicher gespeicherte Sender überschrieben werden. Aufrufen von Sendern aus dem Senderspeicher

1. Drücken Sie die Ein/Aus-Taste des Radios [ ], um

das Radio einzuschalten.

2. Wählen Sie den gewünschten Frequenzbereich aus.

3. Drücken Sie die gewünschte Taste für voreingestellte

Sender; die Nummer des Senderspeichers und die Frequenz des Senders erscheinen in der Anzeige. Zurücksetzen des Systems Falls das Radio nicht ordnungsgemäß funktionieren sollte oder wenn in der Anzeige Stellen fehlen oder unvollständig sind, führen Sie die folgenden Schritte aus. Hinweis: Um das System zurücksetzen zu können, muss das Radio ausgeschaltet (OFF) sein.

1. Drücken Sie die Ein/Aus-Taste des Radios [ ], um

das Radio auszuschalten.

2. Halten Sie sowohl die Taste 3 für voreingestellte

Sender [ ] als auch die Ein/Aus-Taste des Radios [ ] 5 Sekunden lang gedrückt. Wenn in der LCD- Anzeige alle Symbole erscheinen, sind alle Senderspeicher auf die werkseitigen Einstellungen zurückgesetzt. Verwenden der Lampe (Abb. 8) WARNUNG: Blicken Sie nicht direkt in das Licht der eingeschalteten Arbeitslampe, um Gesundheitsschäden zu vermeiden. WARNUNG: Betreiben Sie die Arbeitslampe NICHT OHNE Einfassung, um Verletzungen zu vermeiden. Verwenden und Einstellen des Schwenkkopfes Drücken Sie die Ein/Aus-Taste der Lampe [ ], um die Lampe ein- bzw. auszuschalten. Dabei ist nicht von Bedeutung, ob das Radio ein- oder ausgeschaltet ist. Hinweis: Der Schwenkkopf kann um bis zu 150 Grad in 6 Einrastpositionen geschwenkt werden. Schwenken Sie den Schwenkkopf in die gewünschte Position. Lassen Sie die Arretierung einrasten. Wichtig: Schwenken Sie den Schwenkkopf nicht mit zu viel Kraft. Hintergrundbeleuchtung der LCD- Anzeige Drücken Sie eine beliebige Bedientaste. Dadurch leuchtet die LCD-Anzeige ca. 10 Sekunden lang auf.16 Technische Daten Wartung Zur Gewährleistung der Sicherheit und der Zuverlässigkeit des Produkts sollten alle Reparaturen, Wartungsarbeiten oder Einstellungen von einem durch Makita autorisierten Servicecenter durchgeführt werden. ACHTUNG:

• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen führen. Modell DMR050 Stromversorgung 14,4 V / 18 V Gleichspannung LED 1,4 W x 3 Frequenzbereich für Sendersuche AM: 522 bis 1.629 kHz FM: 87,5bis108MHz Lautsprecher ø51 mm 8 3W Ausgangsleistung (18 V) 3,0 W Nur Radio Nur Lampe Radio/Lampe Betriebsdauer (bei 100 mW Ausgangsleistung Radio) BL1415 Ca. 11 Stunden Ca. 3,5 Stunden Ca. 2,5 Stunden BL1415N Ca. 15 Stunden Ca. 5,0 Stunden Ca. 3,5 Stunden BL1430/ BL1430B Ca. 25 Stunden Ca. 8,5 Stunden Ca. 6,0 Stunden BL1440 Ca. 30 Stunden Ca. 11 Stunden Ca. 8,0 Stunden BL1450 Ca. 42 Stunden Ca. 16 Stunden Ca. 11 Stunden BL1460B Ca. 45 Stunden Ca. 17 Stunden Ca. 12 Stunden BL1815 Ca. 11 Stunden Ca. 3,5 Stunden Ca. 2,5 Stunden BL1815N Ca. 11 Stunden Ca. 3,5 Stunden Ca. 2,5 Stunden BL1820/ BL1820B Ca. 17 Stunden Ca. 5,5 Stunden Ca. 4,0 Stunden BL1830/ BL1830B Ca. 25 Stunden Ca. 8,5 Stunden Ca. 6,0 Stunden BL1840/ BL1840B Ca. 30 Stunden Ca. 11 Stunden Ca. 8,0 Stunden BL1850/ BL1850B Ca. 38 Stunden Ca.

Stunden Ca. 10 Stunden BL1860B Ca. 45 Stunden Ca.
