INSTRUKCJA OBSŁUGI DMR104 MAKITA

PL Odbiornik Radiowy DAB/ Instrukcja obsługi Odbiornik Radiowy DAB

DMR104 DMR105

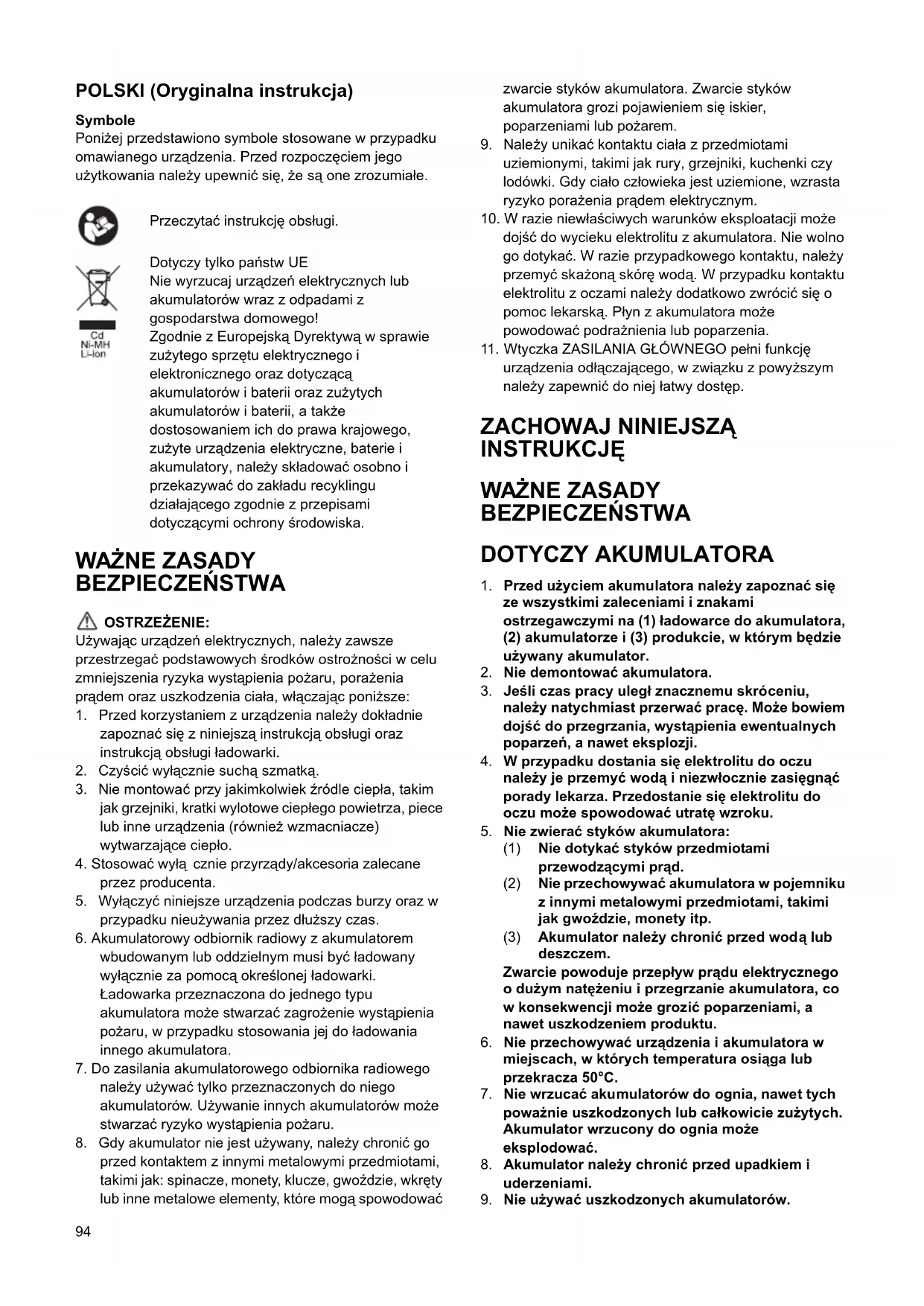

POLSKI (Oryginalna instrukcja)

Symbole

Poniżej przedstawiono symbole stosowane w przypadku omawianego urządzenia. Przed rozpoczęciem jego użytkowania należy upewnić się, że są one zrozumiałe.

Cd Ni-MH Li-ion

Przeczytać instrukcję obsługi.

Dotyczy tylko państw UE

Nie wyrzucaj urządzeń elektrycznych lub akumulatorów wraz z odpadami z gospodarstwa domowego!

Zgodnie z Europejską Dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz dotyczącą akumulatorów i baterii oraz zużytych akumulatorów i baterii, a także dostosowaniem ich do prawa krajowego, zużyte urządzenia elektryczne, baterie i akumulatory, należy składować osobno i przekazywać do zakładu recyklingu działającego zgodnie z przepisami dotyczącymi ochrony środowiska.

WAŻNE ZASADY BEZPIECZEŃSTWA

OSTRZEŻENIE:

Używając urządzeń elektrycznych, należy zawsze przestrzegać podstawowych środków ostrożności w celu zmniejszenia ryzyka wystąpienia pożaru, porażenia prądem oraz uszkodzenia ciała, włączając poniższe:

1. Przed korzystaniem z urządzenia należy dokładnie zapoznać się z niniejszą instrukcją obsługi oraz instrukcją obsługi ładowarki.
2. Czyścić wyłącznie suchą szmatką.
3. Nie montować przy jakimkolwiek źródle ciepła, takim jak grzejniki, kratki wylotowe ciepłego powietrza, piece lub inne urządzenia (również wzmacniacze) wytwarzające ciepło.
4. Stosować wyłącznie przyrządy/akcesoria zalecane przez producenta.
5. Wyłączyć niniejsze urządzenia podczas burzy oraz w przypadku nieużywania przez dłuższy czas.
6. Akumulatorowy odbiornik radiowy z akumulatorem wbudowanym lub oddzielnym musi być ładowany wyłącznie za pomocą określonej ładowarki. Ładowarka przeznaczona do jednego typu akumulatora może stwarzać zagrożenie wystąpienia pożaru, w przypadku stosowania jej do ładowania innego akumulatora.
7. Do zasilania akumulatorowego odbiornika radiowego należy używać tylko przeznaczonych do niego akumulatorów. Używanie innych akumulatorów może stwarzać ryzyko wystąpienia pożaru.
8. Gdy akumulator nie jest używany, należy chronić go przed kontaktem z innymi metalowymi przedmiotami, takimi jak: spinacze, monety, klucze, gwoździe, wkręty lub inne metalowe elementy, które mogą spowodować

zwarcie styków akumulatora. Zwarcie styków akumulatora grozi pojawieniem się iskier, poparzeniami lub pożarem.

1. Należy unikać kontaktu ciała z przedmiotami uziemionymi, takimi jak rury, grzejniki, kuchenki czy lodówki. Gdy ciało człowieka jest uziemione, wzrasta ryzyko porażenia prądem elektrycznym.
2. W razie niewłaściwych warunków eksploatacji może dojść do wycieku elektrolitu z akumulatora. Nie wolno go dotykać. W razie przypadkowego kontaktu, należy przemyć skażoną skórę wodą. W przypadku kontaktu elektrolitu z oczami należy dodatkowo zwrócić się o pomoc lekarską. Płyn z akumulatora może powodować podrażnienia lub poparzenia.
3. Wtyczka ZASILANIA GŁÓWNEGO pełni funkcję urządzenia odłączającego, w związku z powyższym należy zapewnić do niej łatwy dostęp.

ZACHOWAJ NINIEJSZA INSTRUKCJĘ

WAŻNE ZASĄDY BEZPIECZEŃSTWA

DOTYCZY AKUMULATORA

1. Przed użyciem akumulatora należy zapoznać się ze wszystkimi zaleceniami i znakami ostrzegawczymi na (1) ładowarce do akumulatora, (2) akumulatorze i (3) produkcie, w którym będzie używany akumulator.
2. Nie demontować akumulatora.
3. Jeśli czas pracy uległ znacznemu skróceniu, należy natychmiast przerwać pracę. Może bowiem dojść do przegrzania, wystąpienia ewentualnych poparzeń, a nawet eksplozji.
4. W przypadku dostania się elektrolitu do oczu należy je przemyć wodą i niezwłocznie zasięgnąć porady lekarza. Przedostanie się elektrolitu do oczu może spowodować utratę wzroku.
5. Nie zwierać styków akumulatora:
   (1) Nie dotykać styków przedmiotami przewodzącymi prąd.
   (2) Nie przechowywać akumulatora w pojemniku z innymi metalowymi przedmiotami, takimi jak gwoździe, monety itp.
   (3) Akumulator należy chronić przed wodą lub deszczem.
   Zwarcie powoduje przepływ prądu elektrycznego o dużym natężeniu i przegrzanie akumulatora, co w konsekwencji może grozić poparzeniami, a nawet uszkodzeniem produktu.
6. Nie przechowywać urządzenia i akumulatora w miejscach, w których temperatura osiąga lub przekracza 50°C.
7. Nie wrzucać akumulatorów do ognia, nawet tych poważnie uszkodzonych lub całkowicie zużytych. Akumulator wrzucony do ognia może eksplodować.
8. Akumulator należy chronić przed upadkiem i uderzeniami.

9. Nie używać uszkodzonych akumulatorów.

10. Dołączone do opakowania akumulatory litowo-jonowe podlegają wymaganiom ustawy o przewozie towarów niebezpiecznych.

W przypadku transportu towarowego, np. przez stronę trzecią, firmy spedycyjne, należy przestrzegać specjalnych wymaganiach dotyczących pakowania i etykietowania.

W celu przygotowania towaru do wysyłki należy skonsultować się ze specjalistą ds. materiałów niebezpiecznych. Należy również przestrzegać prawdopodobnie bardziej szczegółowych przepisów krajowych.

Zakleić taśmą lub zabezpieczyć otwarte styki, a następnie zapakować akumulator w sposób uniemożliwiający jego ruch w opakowaniu.

1. Postępować zgodnie z przepisami lokalnymi dotyczącymi utylizacji akumulatora.

2. Aby uniknąć niebezpieczeństwa, należy w pierwszej kolejności przeczytać instrukcję wymiany akumulatora. Maksymalny prąd wyładowczy akumulatora powinien być większy lub równy 8 A.

UWAGA:

- Niebezpieczeństwo wybuchu w przypadku nieprawidłowej wymiany akumulatora.

- Akumulator należy wymienić na akumulator tego samego typu lub zamiennik.

ZACHOWAĆ NINIEJSZA INSTRUKCJĘ OBSŁUGI.

⚠️ UWAGA: Należy stosować wyłącznie oryginalne akumulatory firmy Makita.

Stosowanie nieoryginalnych akumulatorów innych niż firmy Makita lub akumulatorów, które zostały zmodyfikowane, może przyczynić się do wybuchu akumulatora, powodując pożar, obrażenia ciała i uszkodzenia. Spowoduje to również unieważnienie gwarancji Makita na narzędzie i ładowarkę Makita.

Wskazówki dotyczące zachowania maksymalnej żywotności akumulatora

1. Akumulator należy naładować zanim ulegnie całkowitemu rozładowaniu. W przypadku stwierdzenia spadku mocy urządzenia należy przerwać pracę i naładować akumulator.
2. Nigdy nie ładować w pełni naładowanego akumulatora. Zbyt długie ładowanie skraca żywotność akumulatora.
3. Akumulator należy ładować w temperaturze pokojowej 10-40°C. Przed naładowaniem akumulatora należy odczekać, aż ostygnie.
4. Jeżeli planowany okres wyłączenia z eksploatacji jest dłuższy (przekracza sześć miesięcy), akumulator należy naładować.

Funkcje urządzenia:

• FM/DAB lub DAB+
- Duży wyświetlacz LCD z funkcją podświetlenia
- Strojenie ręczne / przywoływanie za pomocą przycisków programowalnych / strojenie automatyczne

• Pokrętło strojenia/głośności
• 5 programowalnych przycisków do ustawiania stacji radiowych dla każdego pasma częstotliwości
• Port micro USB umożliwiający aktualizację oprogramowania
• Głośnik stereo zapewniający czyste brzmienie
  • Ultra trwała obudowa
• Wodoodporność spełniająca wymogi standardu IPX 4
• Odbiornik zasilany zarówno przez akumulator Makita, jak i przez dostarczony zasilacz

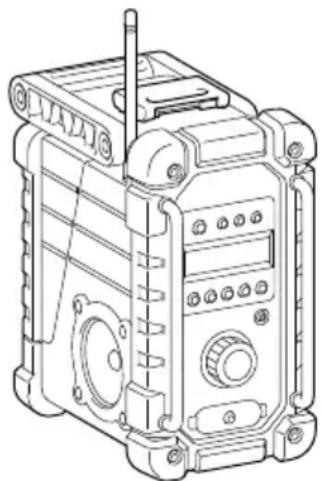

Objaśnienia do widoku ogólnego

Przyciski sterujące

1. Przycisk Power (zasilanie)
2. Przycisk Band (pasmo częstotliwości)
3. Przycisk ustawienia zaawansowanego
4. Przycisk Info
5. Przycisk Preset (przycisk programowalny)
6. Przycisk Auto tune (strojenie automatyczne)
7. Pokrętło głośności/strojenia/wyboru

8. Gniazdo wejścia prądu stałego

9. Wejście AUX 1

10. Wyświetlacz LCD

11. Gietka antena

12. Uchwyt

13. Przedział na akumulatory (z komorą akumulatora głównego)

14. Głośnik

15. Pokrywa przedziału na akumulatory

16. Gniazdo wejścia (wejście AUX 2)

17. Komora akumulatora głównego

18. Port micro USB umożliwiający aktualizację oprogramowania

19. Czerwony wskaźnik

20. Przycisk

21. Akumulator

22. Element wsporczy

23. Kontrolki

24. Przycisk Check (Sprawdź)

Montaż akumulatora

Uwaga:

1. Zdjąć pokrywę przedziału na akumulatory w celu uzyskania dostępu do komory. (Rys. 2)
2. Włożyć akumulator główny w celu podłączenia zasilania do odbiornika radiowego. W poniższej tabeli zostały wymienione akumulatory odpowiednie do zasilania odbiornika radiowego.

Poniższa tabela przedstawia czasy pracy przy maksymalnym jednokrotnym naładowaniu.

Napięcie akumulatora						NA WYJŚCIU GŁOŚNIKA = 50 mW + 50 mW jednostka: godzina
7,2 V 9,6 V	10,8 V 12 V 14	4 V 18 V
BL7010 Ok.	4,5
	PA09 PA12	PA14 PA18				Ok. 6,5
	9050		1250 1450	1850
	9051		1251 1452	1852
	9100		1200 1420		BL1815
	9120	BL1013	1220	BL1415
	9100A		1200A
				BL1415N	BL1815N	Ok. 9,0
	9102		1202 1422	1822		Ok. 10
	9122		1222	BH1420	BL1820, BL1820B
	9102A		1202A
	BH9020		BH1220
	BH9020A		BH1220C
	9134		1234 1434	1834	Ok. 14
				BH1427		Ok. 15
	9135		1235 1435	1835		Ok. 17
				1435F	BL1830, BL1830B
			1235F	BL1430, BL1430B
	BH9033		BH1233	BH1433		Ok. 18
	BH9033A		BH1233C
				BL1440	BL1840, BL1840B	Ok. 24
				BL1450	BL1850, BL1850B	Ok. 30
				BL1460B	BL1860B	Ok. 36

: Zespół akumulatorów
: Akumulator wsuwany

Uwaga:

Dane zawarte w powyższej tabeli dotyczące czasów pracy akumulatorów stanowią dane referencyjne.

Rzeczywisty czas pracy może różnić się w zależności od typu akumulatora, warunków ładowania lub środowiska pracy.

OSTRZEŻENIE:

Nie używać jednocześnie dwóch akumulatorów głównych.

3-1. Wkładanie lub wyjmowanie akumulatora wsuwanego (Rys. 4)

• Aby zamontować akumulator, wystarczy wyrównać występ na akumulatorze z rowkiem w obudowie i wsunąć go na swoje miejsce. Akumulator należy wsuwać do oporu, aż się zablokuje, co jest sygnalizowane delikatnym kliknięciem.
• Jeśli czerwony wskaźnik w górnej części przycisku jest nadal widoczny, adapter akumulatora nie został

całkowicie zablokowany. Należy go zamontować całkowicie, tak aby czerwony wskaźnik nie był widoczny. W przeciwnym razie może on przypadkowo wysunąć się z narzędzia, raniąc operatora lub osoby postronne.

• Przy montażu akumulatora nie wolno używać siły. Jeśli akumulator nie daje się swobodnie wsunąć, prawdopodobnie został włożony nieprawidłowo.
• Aby wyjąć akumulator, należy przesunąć przycisk znajdujący się w przedniej jego części i wysunąć akumulator z urządzenia lub nacisnąć jednocześnie przyciski znajdujące się po obu jego bokach.

OSTRZEŻENIE:

Nie używać jednocześnie dwóch akumulatorów głównych.

3-2. Wkładanie lub wyjmowanie zespołu akumulatorów (Rys. 5-9)

• Pociągnąć element wsporczy, aby umożliwiać wsunięcie akumulatorów w gniazdo.
• Aby włożyć akumulatory, wystarczy wyrównać występ na akumulatorach ze szczeliną w obudowie i wsunąć je na miejsce.
• Zwolnić element wsporczy.
• W celu wysunięcia akumulatorów należy pociągnąć element wsporczy, a następnie wyjąć je z gniazda.
• Ponownie zamocować pokrywę przedziału na akumulatory w odpowiednim położeniu.
• Pojawienie się spadku mocy, zniekształceń i zakłóceń oznacza konieczność wymiany akumulatora głównego.

Uwaga:

Akumulator nie może być ładowany za pomocą dostarczonego zasilacza prądu zmiennego.

Wskazuje stan naładowania akumulatora

(Dotyczy wyłącznie akumulatorów z literą „B” na końcu numeru modelu). (Rys. 10)

Nacisnąć przycisk Check (Sprawdź) na akumulatorze, aby sprawdzić stan naładowania akumulatora. Na kilka sekund zaświecą się kontrolki.

Kontrolki			Stan naładowania
Zaświecone	Wyłączone	Migające
			75% do 100%
			50% do 75%
			25% do 50%
			0% do 25%
			Naładuj akumulator.
			Akumulator prawdopodobnie został uszkodzony.

015658

UWAGA:

- Zależnie od warunków użytkowania i temperatury otoczenia wskazywany poziom może nieznacznie się różnić od rzeczywistego poziomu naładowania akumulatora.

Montaż giętkiej anteny (Rys. 11-12)

Zamontować giętką antenę zgodnie z rysunkiem.

Uwaga:

W przedziale na akumulatory znajduje się miejsce przeznaczone na przechowywanie zdemontowanej anteny.

Korzystanie z zasilacza prądu zmiennego (Rys. 13)

Zdjąć gumowe zabezpieczenie, a następnie wsunąć wtyczkę zasilacza do wejścia prądu stałego, znajdującego się z przodu odbiornika radiowego. Podłączyć zasilacz do standardowego gniazda elektrycznego. W przypadku każdorazowego użycia zasilacza, akumulator jest automatycznie odłączany. Zasilacz prądu zmiennego powinien być odłączony od zasilania, jeżeli nie jest używany.

Obsługa odbiornika radiowego

Odbiornik radiowy posiada trzy metody strojenia – strojenie automatyczne, strojenie ręczne, przywoływanie za pomocą przycisków programowalnych z pamięcią.

Wybieranie stacji – DAB

1. Włączyć odbiornik radiowy, naciskając przycisk Power (zasilanie).
2. Wybrać tryb DAB poprzez naciśnięcie przycisku Band (pasmo częstotliwości).
3. Nacisnąć przycisk ustawienia zaawansowanego i obracać pokrętłem głośności/strojenia/wyboru do momentu wyświetlenia na ekranie migającej opcji „Station List” (lista stacji). Nacisnąć pokrętło głośności/strojenia/wyboru w celu potwierdzenia listy stacji.
4. Obrócić pokrętłem głośności/strojenia/wyboru w celu przewinięcia listy dostępnych stacji. Nacisnąć pokrętło w celu wybrania stacji.
5. Ustawić wymagany poziom głośności poprzez obrócenie pokrętła głośności/strojenia/wyboru.

Tryby wyświetlania – DAB

Niniejszy odbiornik radiowy posiada kilka opcji wyświetlania dla trybu DAB:

Nacisnąć przycisk Info, aby przewinąć dostępne opcje wyświetlane wg następujących liter (od a do g).

a. Station name (nazwa stacji) Wskazuje nazwę aktualnie słuchanej stacji.

b. Program type (rodzaj programu) Wskazuje rodzaj aktualnie słuchanej stacji, np. Pop, Classic, News itp.

c. Multiplex name (nazwa multipleksu) Wskazuje nazwę multipleksu DAB, do którego należy obecnie słuchana stacja.

d. Time & date (data i godzina) Wskazuje bieżącą datę i godzinę.

e. Frequency and channel (częstotliwość i kanał) Wskazuje częstotliwość oraz numer kanału obecnie słuchanej stacji nadawanej w systemie DAB.

f. Bit rate/Audio type (prędkość transmisji bitów / typ audio) Wskazuje cyfrową prędkość transmisji bitów oraz typ audio obecnie słuchanej stacji nadawanej w systemie DAB.

g. Signal strength (siła sygnału)

Wskazuje siłę sygnału obecnie słuchanej stacji nadawanej w systemie DAB.

Wyszukiwanie nowych stacji – DAB

Od czasu do czasu mogą pojawiać się nowe stacje radiowe nadawane w systemie DAB. Istnieje również możliwość zmiany miejsca pobytu w innej części kraju. W takich przypadkach może zaistnieć konieczność ponownego włączenia strojenia odbiornika radiowego w celu wyszukania nowych stacji.

W celu umożliwiaenia wyszukania dostępnych stacji zaleca się przeprowadzenie pełnego strojenia pasma III częstotliwości DAB.

1. Nacisnąć przycisk Auto tune (strojenie automatyczne).
2. Odbiornik radiowy przeprowadzi pełne strojenie częstotliwości DAB. Po wyszukaniu nowych stacji wskazanie licznika stacji znajdującego się po lewej stronie wyświetlacza wzrośnie, a stacje zostaną dodane do listy.

Strojenie ręczne – DAB

Strojenie ręczne umożliwia przeprowadzenie strojenia odbiornika radiowego w zakresie określonej częstotliwości w paśmie III. Funkcję tę można również stosować w celu lepszego ustawienia anteny lub odbiornika radiowego, tak aby zoptymalizować odbiór danego kanału lub częstotliwości.

1. Nacisnąć przycisk ustawienia zaawansowanego i obracać pokrętem głośności/strojenia/wyboru do momentu wyświetlenia na ekranie opcji „Manual Tune” (strojenie ręczne). Nacisnąć pokręto głośności/strojenia/wyboru w celu potwierdzenia trybu strojenia ręcznego.
2. Obrócić pokrętłem głośności/strojenia/wyboru w celu wybrania wymaganego kanału DAB. Nacisnąć pokrętło głośności/strojenia/wyboru w celu potwierdzenia wybranej częstotliwości.

Kontrola dynamiki sygnału (DRC) – DAB

Funkcja DRC umożliwia dopasowanie cichych dźwięków w celu ich lepszej słyszalności w przypadku słuchania odbiornika radiowego w środowisku o dużym natężeniu hałasu poprzez zredukowanie zakresu dynamicznego sygnału audio.

Istnieją trzy poziomy kompresji zakresu dynamicznego:

DRC 0 Brak kompresji zakresu dynamicznego.

DRC 1/2 Średnia kompresja zakresu dynamicznego.

DRC 1 Maksymalna kompresja zakresu dynamicznego.

1. Włączyć odbiornik radiowy, naciskając przycisk Power (zasilanie).
2. Wybrać pasmo DAB poprzez naciśnięcie przycisku Band (pasmo częstotliwości).
3. Nacisnąć przycisk ustawienia zaawansowanego i obracać pokrętłem głośności/strojenia/wyboru do momentu wyświetlenia na ekranie opcji „DRC Value” (wartość DRC). Następnie nacisnąć pokrętło

głośności/strojenia/wyboru w celu potwierdzenia ustawienia. Na wyświetlaczu pojawi się aktualna wartość DRC.

1. Obrócić pokrętłem głośności/strojenia/wyboru w celu wybrania wymaganego ustawienia DRC.

2. Nacisnąć pokrętło głośności/strojenia/wyboru w celu potwierdzenia ustawienia.

Ustawienie kolejności stacji – DAB

Niniejszy odbiornik radiowy posiada 3 rodzaje ustawień kolejności stacji do wyboru. Dostępne ustawienia kolejności stacji to: kolejność alfanumeryczna, grupowa oraz wg dostępności.

1. Nacisnąć przycisk ustawienia zaawansowanego.
2. Obracać pokrętłem głośności/strojenia/wyboru do momentu pojawienia się na wyświetlaczu opcji „Station order” (kolejność stacji), a następnie nacisnąć pokrętło głośności/strojenia/wyboru w celu potwierdzenia ustawienia.
3. Obrócić pokrętłem głośności/strojenia/wyboru w celu wybrania następujących opcji, a następnie nacisnąć pokrętło, aby potwierdzić ustawienie.

Alphanumeric (kolejność alfanumeryczna)

Ustawia listę stacji w kolejności alfanumerycznej 0...9 A...Z

Ensemble (kolejność grupowa)

Organizuje listę stacji wg multipleksu DAB

Valid (kolejność według dostępności)

Wyświetla tylko te stacje, których sygnał został wyszukany

Strojenie automatyczne – FM

1. Włączyć odbiornik radiowy, naciskając przycisk Power (zasilanie).
2. Wybrać wymagane pasmo częstotliwości poprzez naciśnięcie przycisku Band (pasmo częstotliwości). Upewnić się, że miękka, giętka antena została prawidłowo ustawiona w celu uzyskania najlepszego sygnału pasma częstotliwości FM. Unikać ustawienia odbiornika radiowego w pobliżu ekranu komputera lub innego sprzętu, mogącego przyczynić się do zakłócenia pracy odbiornika radiowego.
3. Nacisnąć przycisk Auto tune (strojenie automatyczne). Odbiornik radiowy rozpocznie wyszukiwanie stacji, a po jej znalezieniu automatycznie zatrzyma strojenie. Odbiornik radiowy ponownie rozpocznie wyszukiwanie następnej dostępnej stacji dopóki użytkownik nie naciśnie przycisku Auto tune (strojenie automatyczne) w celu zatrzymania strojenia.
4. Obrócić pokrętłem głośności/strojenia/wyboru w celu ustawienia wymaganego poziomu głośności. Na wyświetlaczu LCD zostanie wyświetlona zmiana poziomu głośności.

Uwaga:

W celu wyszukania wymaganej stacji za pomocą pokrętła głośności/strojenia/wyboru należy nacisnąć i

przytrzymać pokrętło głośności/strojenia/wyboru, aby włączyć tryb strojenia.

1. Aby wyłączyć odbiornik radiowy, należy nacisnąć przycisk Power (zasilanie).

Strojenie FM

W przypadku korzystania z trybu FM, niniejszy odbiornik radiowy można ustawić na strojenie stacji lokalnych lub strojenie wszystkich stacji, włączając odległe stacje radiowe.

Strojenie ręczne – FM

1. Włączyć odbiornik radiowy, naciskając przycisk Power (zasilanie).
2. Nacisnąć przycisk Band (pasmo częstotliwości) w celu wybrania wymaganego pasma częstotliwości. Ustawić antenę zgodnie z powyższym opisem.
3. Obracanie pokrętem głośności/strojenia/wyboru powoduje przyrost częstotliwości o: FM: 50 lub 100 kHz

Uwaga:

W celu wyszukania wymaganej stacji za pomocą pokrętła głośności/strojenia/wyboru należy nacisnąć i przytrzymać pokrętło głośności/strojenia/wyboru, aby włączyć tryb strojenia.

1. Obracać pokrętłem głośności/strojenia/wyboru do momentu ustawienia wymaganej częstotliwości wskazanej na wyświetlaczu.

2. Obrócić pokrętłem głośności/strojenia/wyboru w celu ustawienia wymaganego poziomu głośności.

3. Aby wyłączyć odbiornik radiowy, należy nacisnąć przycisk Power (zasilanie).

Tryby wyświetlania – FM

Niniejszy odbiornik radiowy posiada kilka opcji wyświetlania dla trybu FM:

Naciskanie kilkukrotne przycisku Info powoduje przewijanie różnych opcji.

a. Program station (stacja programu) Wskazuje nazwę aktualnie słuchanej stacji.

b. Radio text (komunikaty radiowe) Wskazuje komunikaty tekstowe odbiornika radiowego, np. nowe pozycje itp.

c. Program type (rodzaj programu) Wskazuje rodzaj aktualnie słuchanej stacji, np. Pop, Classic, News itp.

d. Time & date (data i godzina) Wskazuje bieżącą datę i godzinę.

e. Frequency (częstotliwość) Wskazuje częstotliwość sygnału FM.

Programowanie stacji w pamięciach przycisków programowalnych (DAB i FM)

Odbiornik radiowy posiada 5 przycisków programowalnych dla każdego pasma częstotliwości.

1. Włączyć odbiornik radiowy, naciskając przycisk Power (zasilanie).

2. Ustawić wymaganą stację za pomocą jednej z wcześniej opisanych metod.

3. Nacisnąć i przytrzymać wymagany przycisk Preset (przycisk programowalny) do momentu wyświetlenia numeru przycisku programowalnego, na przykład: „P2 Saved” (P2 zapisany). Stacja zostanie zapisana pod wybranym przyciskiem Preset (przyciskiem programowalnym).
4. Powtórzyć powyższą procedurę dla pozostałych przycisków programowalnych.
5. Stacje zapisane w pamięciach przycisków programowalnych mogą być nadpisane zgodnie z powyższą procedurą.

Przywoływanie stacji z pamięci przycisków programowalnych (DAB i FM)

1. Włączyć odbiornik radiowy, naciskając przycisk Power (zasilanie).
2. Nacisnąć przycisk Band (pasmo częstotliwości) w celu wybrania wymaganego pasma częstotliwości.
3. Nacisnąć przez chwilę wymagany przycisk Preset (przycisk programowalny) – numer przycisku programowalnego oraz częstotliwość stacji zostaną wyświetlone na wyświetlaczu.

Opcje wersji językowej (dostępne wyłącznie w przypadku DMR105)

W odbiorniku radiowych dostępne są cztery opcje wersji językowej: angielska, niemiecka, włoska i francuska.

1. Nacisnąć przycisk ustawienia zaawansowanego.

2. Obracać pokrętem głośności/strojenia/wyboru do momentu wyświetlenia opcji „Language” (język) na wyświetlaczu. Nacisnąć pokrętło głośności/strojenia/wyboru w celu potwierdzenia ustawienia.

3. Obrócić pokrętłem głośności/strojenia/wyboru w celu wybrania wymaganego języka. Nacisnąć pokrętło głośności/strojenia/wyboru w celu potwierdzenia ustawienia.

Ustawienie jasności

Istnieje możliwość ustawienia podświetlenia wyświetlacza.

1. Nacisnąć przycisk ustawienia zaawansowanego.
2. Obracać pokrętem głośności/strojenia/wyboru do momentu wyświetlenia opcji „Backlight” (podświetlenie) na wyświetlaczu. Nacisnąć pokręto głośności/strojenia/wyboru w celu potwierdzenia ustawienia.
3. Obrócić pokrętłem głośności/strojenia/wyboru w celu wybrania opcji włączenia lub wyłączenia funkcji podświetlenia, a następnie nacisnąć pokrętło głośności/strojenia/wyboru, aby potwierdzić ustawienie.

Resetowanie systemu

W przypadku nieprawidłowego działania odbiornika radiowego lub braku wyświetlania wszystkich cyfr na wyświetlaczu, należy przeprowadzić następującą procedurę.

1. Nacisnąć przycisk ustawienia zaawansowanego.
2. Obracać pokrętłem głośności/strojenia/wyboru do momentu wyświetlenia opcji „Factory Reset” (ustawienia fabryczne) na wyświetlaczu. Nacisnąć pokrętło głośności/strojenia/wyboru w celu potwierdzenia ustawienia.
3. Obrócić pokrętłem głośności/strojenia/wyboru w celu wybrania opcji „Yes” (tak). Nacisnąć pokrętło głośności/strojenia/wyboru w celu potwierdzenia ustawienia i całkowitego zresetowania ustawień.

Wersja oprogramowania

1. Nacisnąć przycisk ustawienia zaawansowanego.
2. Obracać pokrętem głośności/strojenia/wyboru do momentu wyświetlenia opcji „SW Version” (wersja oprogramowania) na wyświetlaczu. Nacisnąć pokrętło głośności/strojenia/wyboru w celu wyświetlenia wersji oprogramowania zainstalowanego w odbiorniku radiowym.

Port micro USB umożliwiający aktualizację oprogramowania

W przyszłość istnieje możliwość dostępności aktualizacji oprogramowania posiadanego odbiornika radiowego.

Na stronie internetowej firmy Makita udostępniane są informacje dotyczące dostępności nowych aktualizacji oprogramowania oraz sposobu ich wykonania w odbiorniku radiowym.

Jak odtwarzać z innych źródeł audio?

UWAGA:

Przed podłączeniem innego źródła audio, urządzenie należy odłączyć z sieci.

• W urządzeniu znajdują się 2 gniazda wejścia AUX. AUX IN 1 znajduje się na przednim panelu, AUX IN 2 w przedziale na akumulatory.
• Podłączyć źródło sygnału stereo lub mono (np. iPod, MP3 lub odtwarzacz CD) do wejścia AUX IN 1 lub AUX IN 2 za pomocą przewodu audio.
• Po kilkakrotnym naciśnięciu i zwolnieniu przycisku Band (pasmo częstotliwości) na wyświetlaczu pojawi się napis „AU1” lub „AU2”, a funkcja AUX zostanie włączona.

KONSERWACJA

UWAGA:

- Nie wolno używać benzyny, benzenu, rozpuszczalnika, alkoholu itp. Substancje takie mogą spowodować odbarwienia, odkształcenia lub pęknięcia.

Dane techniczne:

Dane dotyczące zasilania

Zasilacz prądu zmiennego

12 V DC 1A, środkowy wtyk dodatni

Akumulator zespół akumulatorów: 7,2 V - 18 V

Akumulator wsuwany: 9,6 V - 18 V

Zakres częstotliwości FM 87,50-108 MHz

DAB/DAB+ 174,928 - 239,200 MHz

Blok kanałów DAB/DAB+

DAB (pasmo III) 5A-13F

Norma dotycząca kompatybilności

DAB (DMR104)

DAB/DAB+ (DMR105)

Charakterystyka obwodu

Głośnik 3 cale 8 omów

Moc wyjściowa 7,2 V: 0,5 W x 2, 9,6 V: 1 W x 2

Gniazdo wejścia średnica 3,5 mm

(AUX IN1/AUX IN2)

Antena DAB/FM: giętka antena

Wymiary (S x W x G) w mm

280 × 302 × 163
