MANUAL DE UTILIZADOR DMR104 MAKITA

P Rádio Digital a Bateria/ Manual de instruções Rádio Digital Plus a Bateria

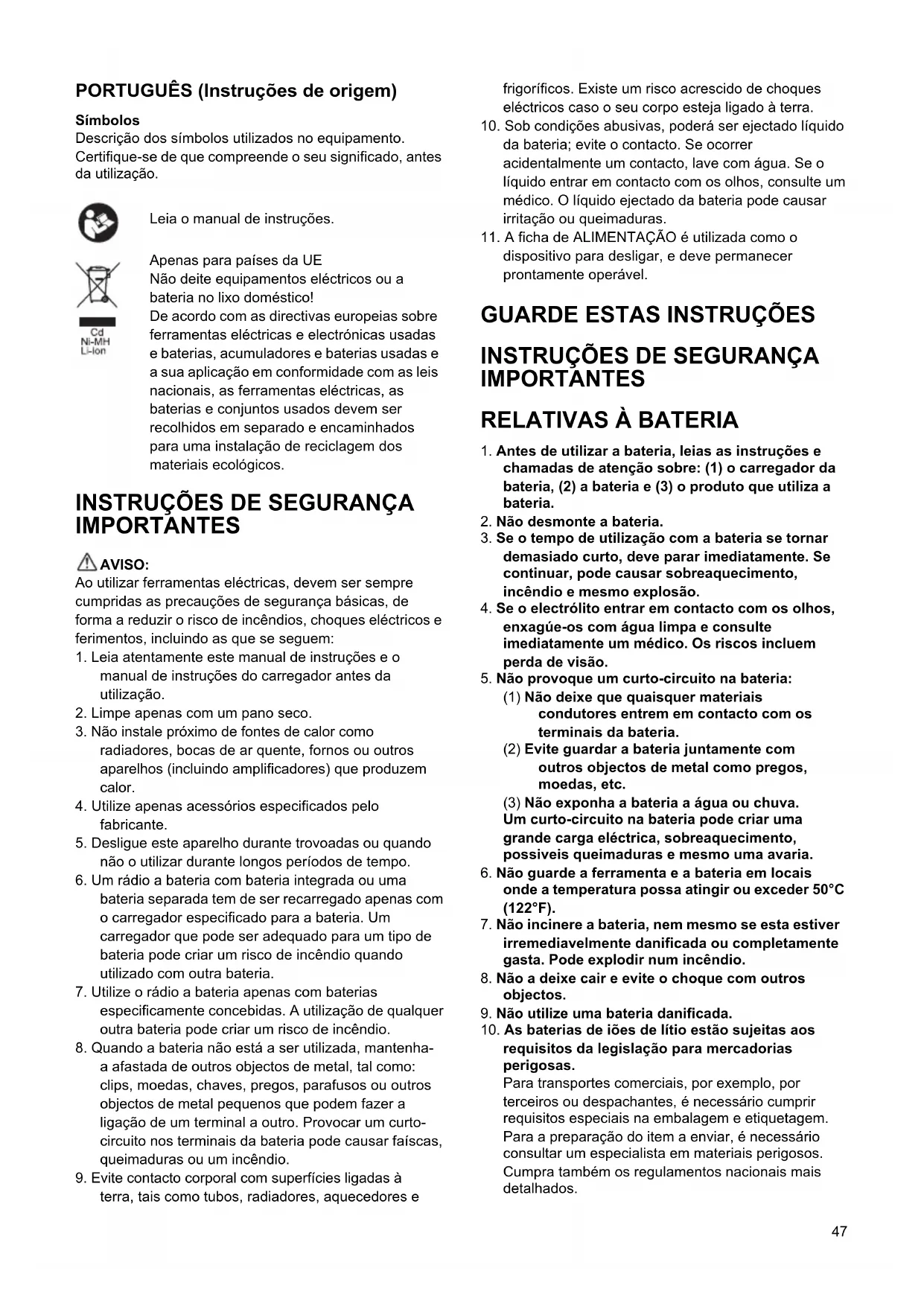

PORTUGUÊS (Instruções de origem)

Símbolos

Descrição dos símbolos utilizados no equipamento. Certifique-se de que compreende o seu significado, antes da utilização.

Cd Ni-MH Li-Ion

Leia o manual de instruções.

Apenas para países da UE Não deite equipamentos eléctricos ou a bateria no lixo doméstico! De acordo com as directivas europeias sobre ferramentas eléctricas e electrónicas usadas e baterias, acumuladores e baterias usadas e a sua aplicação em conformidade com as leis nacionais, as ferramentas eléctricas, as baterias e conjuntos usados devem ser recolhidos em separado e encaminhados para uma instalação de reciclagem dos materiais ecológicos.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

AVISO:

Ao utilizar ferramentas eléctricas, devem ser sempre cumpridas as precauções de segurança básicas, de forma a reduzir o risco de incêndios, choques eléctricos e ferimentos, incluindo as que se seguem:

1. Leia atentamente este manual de instruções e o manual de instruções do carregador antes da utilização.
2. Limpe apenas com um pano seco.

3. Não instale próximo de fontes de calor como radiadores, bocas de ar quente, fornos ou outros aparelhos (incluindo amplificadores) que produzem calor.

4. Utilize apenas acessórios especificados pelo fabricante.

5. Desligue este aparelho durante trovoadas ou quando não o utilizar durante longos períodos de tempo.

6. Um rádio a bateria com bateria integrada ou uma bateria separada tem de ser recarregado apenas com o carregador especificado para a bateria. Um carregador que pode ser adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria.

7. Utilize o rádio a bateria apenas com baterias especificamente concebidas. A utilização de qualquer outra bateria pode criar um risco de incêndio.

8. Quando a bateria não está a ser utilizada, mantenha-a afastada de outros objectos de metal, tal como: clips, moedas, chaves, pregos, parafusos ou outros objectos de metal pequenos que podem fazer a ligação de um terminal a outro. Provocar um curto-circuito nos terminais da bateria pode causar faíscas, queimaduras ou um incêndio.

9. Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, aquecedores e

frigoríficos. Existe um risco acrescido de choques eléctricos caso o seu corpo esteja ligado à terra.

1. Sob condições abusivas, poderá ser ejectado líquido da bateria; evite o contacto. Se ocorrer acidentalmente um contacto, lave com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido ejectado da bateria pode causar irritação ou queimaduras.

2. A ficha de ALIMENTAÇÃO é utilizada como o dispositivo para desligar, e deve permanecer prontamente operável.

GUARDE ESTAS INSTRUÇÕES

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

RELATIVAS À BATERIA

1. Antes de utilizar a bateria, leias as instruções e chamadas de atenção sobre: (1) o carregador da bateria, (2) a bateria e (3) o produto que utiliza a bateria.

2. Não desmonte a bateria.

3. Se o tempo de utilização com a bateria se tornar demasiado curto, deve parar imediatamente. Se continuar, pode causar sobreaquecimento, incêndio e mesmo explosão.

4. Se o electrólito entrar em contacto com os olhos, enxagúe-os com água limpa e consulte imediatamente um médico. Os riscos incluem perda de visão.

5. Não provoque um curto-circuito na bateria:

(1) Não deixe que quaisquer materiais condutores entrem em contacto com os terminais da bateria.
(2) Evite guardar a bateria juntamente com outros objectos de metal como pregos, moedas, etc.
(3) Não exponha a bateria a água ou chuva. Um curto-circuito na bateria pode criar uma grande carga eléctrica, sobreaquecimento, possíveis queimaduras e mesmo uma avaria.

1. Não guarde a ferramenta e a bateria em locais onde a temperatura possa atingir ou exceder 50°C (122°F).

2. Não incinere a bateria, nem mesmo se esta estiver irremediavelmente danificada ou completamente gasta. Pode explodir num incêndio.

3. Não a deixe cair e evite o choque com outros objectos.

4. Não utilize uma bateria danificada.

5. As baterias de iões de lítio estão sujeitas aos requisitos da legislação para mercadorias perigosas.

Para transportes comerciais, por exemplo, por terceiros ou despachantes, é necessário cumprir requisitos especiais na embalagem e etiquetagem. Para a preparação do item a enviar, é necessário consultar um especialista em materiais perigosos. Cumpra também os regulamentos nacionais mais detalhados.

Proteja os contactos abertos e embale a bateria de forma que não se possa mover dentro da embalagem.

1. Siga os regulamentos locais relacionados com a eliminação da bateria.
2. Para evitar riscos, deve ler o manual da bateria substituível antes da utilização. E a corrente máxima de descarga deve ser superior ou igual a 8A.

PRECAUÇÃO:

• Perigo de explosão se a bateria for substituída incorretamente.
• Substitua apenas por uma bateria igual ou equivalente.

GUARDE ESTAS INSTRUÇÕES.

⚠️ PRECAUÇÃO: Utilize apenas baterias genuínas da Makita.

A utilização de baterias não genuínas da Makita ou baterias que foram alteradas, pode resultar no rebentamento da bateria causando incêndios, ferimentos pessoais e danos. Também vai anular a garantia da Makita para a ferramenta e carregador da Makita.

Sugestões para o máximo de tempo de vida da bateria

1. Não espere que a bateria se gaste completamente para voltar a carregá-la. Pare a ferramenta e carregue a bateria sempre que detectar um baixo nível de energia.
2. Nunca volte a carregar uma bateria já completamente carregada. O carregamento excessivo diminui o tempo de vida das baterias.
3. Carregue a bateria em locais onde a temperatura se situe entre 10°C e 40°C (50°F - 104°F). Se a bateria estiver quente, deixe-a arrefecer antes de iniciar o carregamento.
4. Carregue a bateria em caso de inatividade durante um longo período de tempo (mais de seis meses).

Características

• FM/DAB ou DAB+
- Visor LCD grande, com iluminação
- Manual/Predefinir/Pesquisa de sintonia
- Sintonia rotativa e controlo de volume
- 5 estações predefinidas para cada banda
- Porta Micro USB para actualização do software
- Altifalante estéreo, de altíssimo desempenho em áudio
- Concepção ultra irregular
- Resistente à água para o JIS 4
- Alimentado por baterias Makita e adaptador de alimentação fornecido

Descrição geral

Controlos

1. Botão de alimentação
2. Botão de banda
3. Botão de definição avançada
4. Botão de informação
5. Botão de memorização

6. Botão de sintonização automática

7. Manípulo de Volume/Comando Sintonização/Selector

8. Tomada de entrada de CC
9. AUX IN 1
10. Visor LCD
11. Antena flexível de haste regulável
12. Pega
13. Compartimento da bateria (cobertura da bateria principal)
14. Altifalante
15. Bloqueio do compartimento das baterias
16. Terminal de entrada (AUX IN 2)
17. Compartimento da bateria
18. Porta Micro USB para actualização do software
19. Indicador vermelho
20. Botão
21. Bateria
22. Barra de suporte
23. Lâmpadas indicadoras
24. Botão de verificação

Instalação da bateria

Nota:

1. Retire o bloqueio do compartimento das baterias para libertar o compartimento das baterias. (Fig. 2)
2. Insira a bateria principal para alimentar o rádio. As baterias adequadas para este rádio estão listadas na tabela seguinte.

As tabelas seguintes indicam o tempo de funcionamento numa única carga.

Tensão da bateria NA SAÍDA DO						ALTIFALANTE=50 mW + 50 mWunidade: Hora
7,2 V 9,6 V	10,8 V 12 V 14	4 V 18 V
BL7010 Aprox. 4,5
	PA09 PA12	PA14 PA18				Aprox. 6,5
	9050 1250	1450	1850
	9051 1251	1452	1852
	9100 1200	1420			BL1815
	9120	BL1013	1220	BL1415
	9100A		1200A
				BL1415N	BL1815N	Aprox. 9,0
	9102 1202	1422	1822			Aprox. 10
	9122 1222			BH1420	BL1820,BL1820B
	9102A		1202A
	BH9020		BH1220
	BH9020A		BH1220C
	9134 1234	1434	1834	Aprox. 14
				BH1427 Aprox. 15
	9135 1235	1435	1835			Aprox. 17
				1435F	BL1830,BL1830B
			1235F	BL1430,BL1430B
	BH9033		BH1233	BH1433		Aprox. 18
	BH9033A		BH1233C
				BL1440	BL1840,BL1840B	Aprox. 24
				BL1450	BL1850,BL1850B	Aprox. 30
				BL1460B	BL1860B	Aprox. 36

□: Bateria de grupo

: Bateria de deslize

Nota:

A tabela acima relativa ao tempo de funcionamento da bateria serve de referência. O tempo de funcionamento real pode variar consoante o tipo de bateria, estado de carregamento ou ambiente de utilização.

Não utilize duas baterias principais ao mesmo tempo.

3-1. Instalação ou remoção da bateria de deslize (Fig. 4)

• Para colocar a bateria, alinhe a respectiva saliência com a calha do compartimento e encaixe-a suavemente. Insira-a completamente até fixar em posição com um clique.
• Se ainda estiver visível o indicador vermelho na parte superior do botão, não estará bem encaixado. Coloque-a completamente, até deixar de ver o indicador vermelho. Caso contrário, pode cair da

ferramenta e causar ferimentos em si, ou em alguém que esteja perto de si.

• Não exerça força ao colocar a bateria. Se não encaixar facilmente é porque não está correctamente posicionada.
• Para retirar a bateria, deslize-a da ferramenta ao mesmo tempo que desliza o botão na parte frontal do cartucho ou ao mesmo tempo que prime os botões em ambos os lados do cartucho.

Não utilize duas baterias principais ao mesmo tempo.

3-2. Instalação ou remoção da bateria de grupo (Fig. 5-9)

- Puxe a barra de suporte para permitir a introdução da bateria no terminal.

• Para colocar a bateria, alinhe a respectiva saliência com a calha do compartimento e encaixe-a suavemente.
• Liberte a barra de suporte.
• Para retirar a bateria, puxe a barra de suporte e retire a bateria do terminal.
• Coloque o bloqueio do compartimento das baterias na posição original.
• Alimentação reduzida, distorção e um “som intermitente” são sinais de que a bateria principal precisa de ser substituída.

Nota:

A bateria não pode ser carregada com o adaptador de alimentação CA.

Indicar a carga restante da bateria

(Apenas para baterias com "B" no final do número de modelo.) (Fig. 10)

Prima o botão de verificação na bateria para indicar a carga restante da bateria. As lâmpadas indicadoras acendem-se durante alguns segundos.

Lâmpadas indicadoras			Carga restante
Acesa Apagada Intermitente
			75% a 100%
			50% a 75%
			25% a 50%
			0% a 25%
			Carregue a bateria.
			A bateria pode ter avariado.

015658

NOTA:

- Consoante as condições de utilização e a temperatura ambiente, a indicação pode ser ligeiramente diferente da carga real.

Instalação de antena flexível de haste regulável (Fig. 11-12)

Instale a antena flexível de haste regulável, conforme indicado na figura.

Nota:

Existe um encaixe no compartimento das baterias concebido para armazenar a antena removida.

Utilização do adaptador de alimentação CA fornecido (Fig. 13)

Remova o protector de borracha e coloque a ficha do adaptador na tomada CC que se encontra na parte frontal

do rádio. Ligue o adaptador a uma tomada de alimentação normal. Sempre que o adaptador é usado, a bateria é automaticamente desligada. O adaptador CA deve ser desligado da fonte de alimentação quando não estiver a ser utilizado.

Utilizar o rádio

Este rádio tem três métodos de sintonia – pesquisa de sintonia, sintonia manual e chamada de pré-sintonias de memória.

Seleccionar uma estação – DAB

1. Prima o botão de alimentação para ligar o rádio.
2. Seleccione o modo DAB premindo o botão de banda.
3. Prima o botão de definição avançada e rode o manípulo de Volume/Comando Sintonização/Selector até que a indicação "Station List" (Lista de estações) seja apresentada intermitentemente no ecrã. Prima o manípulo de Volume/Comando Sintonização/Selector para entrar na lista de estações.
4. Rode o manípulo de Volume/Comando Sintonização/Selector para percorrer a lista de estações disponíveis. Prima o manípulo para seleccionar a estação.
5. Ajuste o volume pretendido rodando o manípulo de Volume/Comando Sintonização/Selector.

Modos de apresentação – DAB

O rádio tem uma gama de opções de apresentação no modo DAB:

Prima o botão de informação para percorrer as várias opções apresentadas nas letras que se seguem (a. a g.).

a. Station name Indica o nome da estação que está a ouvir.

b. Program type Indica o tipo de estação que está a ouvir, como por exemplo Pop, Classics, News, etc.

c. Multiplex name Indica o nome do multiplex DAB a que pertence a estação actual.

d. Time & date Indica a hora e data actuais.

e. Frequency and channel Indica a frequência e o número do canal para a estação DAB actualmente sintonizada.

f. Bit rate/Audio type

Indica a taxa de bits de áudio digital e o tipo de áudio para a estação DAB actualmente sintonizada.

g. Signal strength Indica a força do sinal para a estação DAB actualmente sintonizada.

Encontrar novas estações – DAB

De vez em quando, podem ser disponibilizadas novas estações de rádio DAB. Ou pode mudar-se para outra região do país. Neste caso, pode ter de activar o rádio para pesquisar novas estações.

Para que o rádio encontre as estações disponíveis, é recomendável realizar uma pesquisa completa de todas as frequências DAB Banda III.

1. Prima o botão de sintonização automática.
2. O rádio realiza uma pesquisa completa das frequências DAB. À medida que as novas estações são encontradas, o contador de estações no lado esquerdo do visor aumenta e as estações são adicionadas à lista.

Sintonia manual – DAB

A sintonização manual permite-lhe sintonizar o rádio para uma determinada frequência DAB na Banda III. Esta função também pode ser utilizada para auxiliar no posicionamento da antena ou do rádio, de modo a optimizar a recepção para um canal ou frequência específicos.

1. Prima o botão de definição avançada e rode o manípulo de Volume/Comando Sintonização/Selector até que a indicação “Manual Tune” (Sintonização Manual) seja apresentada no visor. Prima o manípulo de Volume/Comando Sintonização/Selector para entrar no modo de sintonização manual.

2. Rode o manipulo de Volume/Comando Sintonização/Selector para seleccionar o canal DAB pretendido. Prima o manipulo de Volume/Comando Sintonização/Selector para confirmar a frequência pretendida.

Controlo de gama dinâmica (Dynamic Range Control, DRC) – DAB

A funcionalidade DRC pode fazer com que seja mais fácil ouvir os sons mais silenciosos quando o rádio for utilizado num ambiente ruidoso, reduzindo a gama dinâmica do sinal de áudio.

Existem três níveis de compressão:

DRC 0 Nenhuma compressão aplicada.

DRC 1/2 Compressão média aplicada.

DRC 1 Compressão máxima aplicada.

1. Prima o botão de alimentação para ligar o rádio.
2. Prima o botão de banda para seleccionar a banda DAB.
3. Prima o botão de definição avançada e rode o manipulo de Volume/Comando Sintonização/Selector até que a indicação "DRC Value" (Valor DRC) seja apresentada no visor. De seguida, prima o manipulo de Volume/Comando Sintonização/Selector para introduzir a definição. O visor apresenta o valor DRC actual.
4. Rode o manípulo de Volume/Comando Sintonização/Selector para seleccionar a definição DRC pretendida.
5. Prima o manípulo de Volume/Comando Sintonização/Selector para confirmar a definição.

Configuração da ordem de estações – DAB

O rádio tem 3 definições de ordem de estações à escolha. As definições de ordem de estações são alphanumeric (alfanumérica), ensemble (conjunto) e valid (estação válida).

1. Prima o botão de definição avançada.
2. Rode o manípulo de Volume/Comando Sintonização/Selector até que a indicação “Station order” (Ordem de estações) seja apresentada no visor e, de seguida, prima o manípulo de Volume/Comando Sintonização/Selector para introduzir a definição.
3. Rode o manípulo de Volume/Comando Sintonização/Selector para seleccionar as opções que se seguem e prima o manípulo para confirmar a definição.

Alphanumeric Organiza a lista de estações por ordem alfanumérica 0...9 A...Z

Ensemble Organiza a lista de estações por multiplex DAB

Valid Apresenta apenas as estações para as quais é possível encontrar um sinal

Pesquisa de sintonia – FM

1. Prima o botão de alimentação para ligar o rádio.
2. Seleccione a onda pretendida premindo o botão de banda. Certifique-se de que a antena flexível de haste regulável foi bem colocada para a melhor recepção FM. Tente evitar utilizar o rádio perto de um ecrã de computador e outro equipamento que provoque interferências no rádio.
3. Prima o botão de sintonização automática para que o rádio pesquise e pare automaticamente quando encontrar uma estação de rádio. O rádio continuará a pesquisar a estação disponível seguinte a não ser que o operador prima o botão de sintonização automática para parar a pesquisa.
4. Rode o manípulo de Volume/Comando Sintonização/Selector para obter o nível do som pretendido. O visor LCD mostra as alterações do nível do som.

Nota:

Para utilizar o manípulo de Volume/Comando Sintonização/Selector para encontrar a estação pretendida, prima continuamente o manípulo de Volume/Comando Sintonização/Selector para passar ao modo de controlo de sintonização.

1. Para desligar o rádio, prima o botão de alimentação.

Zona de pesquisa FM

Ao utilizar o modo FM, o rádio pode ser definido para pesquisar estações locais ou para pesquisar todas as estações, incluindo estações de rádio distantes.

Sintonia manual – FM

1. Prima o botão de alimentação para ligar o rádio.
2. Prima o botão de banda para seleccionar a onda pretendida. Regule a antena como se descreve acima.
3. Rode o manípulo de Volume/Comando Sintonização/Selector para alterar a frequência com o incremento seguinte:
   FM: 50 ou 100 kHz

Nota:

Para utilizar o manípulo de Volume/Comando Sintonização/Selector para encontrar a estação pretendida, prima continuamente o manípulo de Volume/Comando Sintonização/Selector para passar ao modo de controlo de sintonização.

1. Mantenha a rotação do manípulo de Volume/Comando Sintonização/Selector até que a frequência pretendida seja apresentada no visor.
2. Rode o manípulo de Volume/Comando Sintonização/Selector para obter o nível do som pretendido.
3. Para desligar o rádio, prima o botão de alimentação.

Modos de apresentação – FM

O rádio tem uma gama de opções de apresentação para o modo de rádio FM:

Prima repetidamente o botão de informação para percorrer as diferentes opções.

a. Program station Indica o nome da estação que está a ouvir.
b. Radio text Indica mensagens de texto, tais como novos itens, etc.
c. Program type Indica o tipo de estação que está a ouvir, tal como Pop, Classic, News, etc.

d Time & date Indica a hora e data actuais.

e. Frequency Indica a frequência do sinal FM.

Memorizar estações em memórias predefinidas (DAB e FM)

Existem 5 memorizações para cada banda de onda.

1. Prima o botão de alimentação para ligar o rádio.
2. Sintonize a estação pretendida, usando um dos métodos anteriormente descritos.
3. Prima continuamente o botão de memorização pretendido até que o número de memorização seja apresentado no visor, por exemplo, "P2 Saved". A estação é depois memorizada no botão de memorização seleccionado.
4. Repita este procedimento para as memorizações restantes.
5. As estações memorizadas podem ser substituídas seguindo os procedimentos descritos acima.

Chamar estações nas memórias predefinidas (DAB e FM)

1. Prima o botão de alimentação para ligar o rádio.
2. Prima o botão de banda para seleccionar a onda pretendida.
3. Prima o botão de memorização pretendido momentaneamente, o número da memorização e a frequência da estação serão apresentados no visor.

Opções de idioma (apenas disponíveis em DMR105)

Estão disponíveis quatro opções de idioma no rádio: inglês, alemão, italiano e francês.

1. Prima o botão de definição avançada.
2. Rode o manípulo de Volume/Comando Sintonização/Selector até que a indicação "Language" (Idioma) seja apresentada no visor. Prima o manípulo de Volume/Comando Sintonização/Selector para introduzir a definição.
3. Rode o manípulo de Volume/Comando Sintonização/Selector para seleccionar o idioma pretendido. Prima o manípulo de Volume/Comando Sintonização/Selector para confirmar a definição.

Controlo do brilho

A retroiluminação do visor pode ser ajustada.

1. Prima o botão de definição avançada.
2. Rode o manípulo de Volume/Comando Sintonização/Selector até que a indicação "Backlight" (Retroiluminação) seja apresentada no visor. Prima o manípulo de Volume/Comando Sintonização/Selector para introduzir a definição.
3. Rode o manípulo de Volume/Comando Sintonização/Selector para optar por activar ou desactivar a função de retroiluminação e prima o manípulo de Volume/Comando Sintonização/Selector para confirmar a definição.

Reiniciação do sistema

Se o rádio não funcionar correctamente, ou se alguns dígitos no visor estiverem em falta ou incompletos, efectue o procedimento seguinte.

1. Prima o botão de definição avançada.
2. Rode o manípulo de Volume/Comando Sintonização/Selector até que a indicação "Factory Reset" (Reposição de fábrica) seja apresentada no visor. Prima o manípulo de Volume/Comando Sintonização/Selector para introduzir a definição.
3. Rode o manípulo de Volume/Comando Sintonização/Selector para seleccionar "Yes". Prima o manípulo de Volume/Comando Sintonização/Selector para confirmar a definição e realizar uma reposição total.

Versão de software

1. Prima o botão de definição avançada.
2. Rode o manípulo de Volume/Comando Sintonização/Selector até que a indicação "SW Version" (Versão de software) seja apresentada no visor. Prima o manípulo de Volume/Comando Sintonização/Selector para ver qual é a versão de software instalada no rádio.

Porta Micro USB para actualização do software

No futuro, poderão ser disponibilizadas actualizações de software para o rádio.

À medida que as actualizações de software ficam disponíveis, o software disponível e as informações sobre como actualizar o rádio podem encontrar-se no website da Makita.

Como reproduzir outros aparelhos de som

PRECAUÇÃO:

Desligue o aparelho da tomada antes de ligar outros aparelhos de som.

• Existem 2 tomadas AUX IN. A tomada AUX IN 1 encontra-se no painel frontal e a tomada AUX IN 2 no compartimento da bateria.
• Ligue uma fonte estéreo ou mono (iPod, MP3 ou leitor de CD) à tomada AUX IN 1 ou AUX IN 2 através do cabo de áudio.
• Prima repetidamente e solte o botão de banda até que a indicação “AU1” ou “AU2” seja apresentada e a função AUX seja activada.

MANUTENÇÃO

PRECAUÇÃO:

- Nunca utilize gasolina, benzina, diluente, álcool ou semelhante. Podem formar-se descolorações, deformações ou fissuras.

Especificações:

Requisitos de alimentação

Adaptador de alimentação CA CC12 V 1A, pino central positivo Bateria Bateria de grupo: 7,2 V - 18 V Bateria de deslize: 9,6 V - 18 V

Cobertura de frequências FM 87,50 - 108 MHz DAB/DAB+ 174,928 - 239,200 MHz

Bloco de canais DAB/DAB+ DAB (Banda III) 5A-13F

Padrão compatível DAB (DMR104) DAB/DAB+ (DMR105)

Altifalante 3 polegadas 8 ohm

Potência de saída 7,2 V: 0,5 W x 2, 9,6 V: 1 W x 2 10,8 V: 1,2 W x 2, 12 V: 1,5 W x 2 14,4 V: 2,2 W x 2, 18 V: 3,5 W x 2

Terminal de entrada 3,5 mm de diâmetro (AUX IN 1/AUX IN 2)

Sistema de antena DAB/FM: antena flexível de haste regulável

Dimensão (L x A x P) em mm 280 x 302 x 163

Peso 4 kg (sem bateria)
