INSTRUKCJA OBSŁUGI X89384MD01 AEG

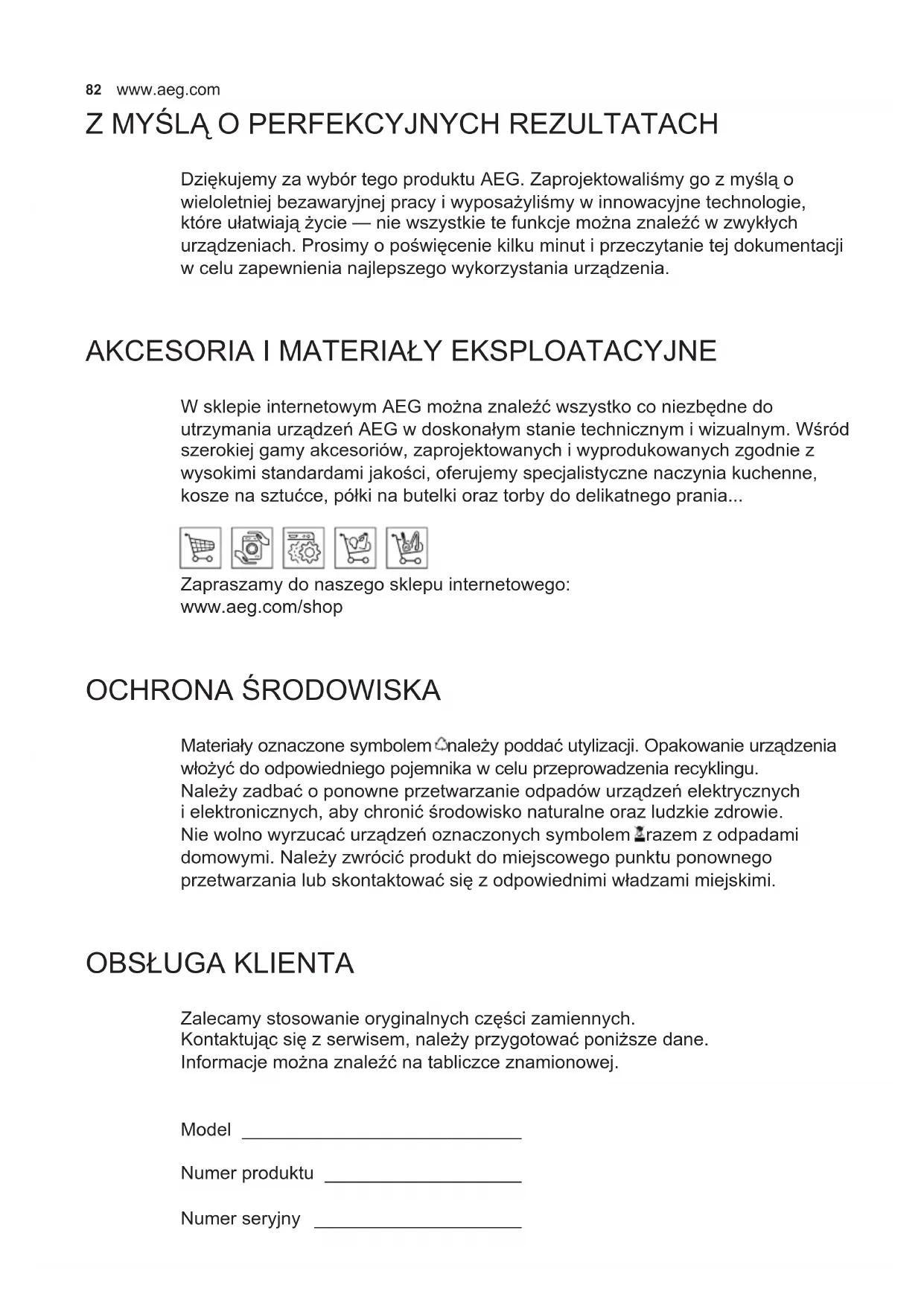

Z MYŚLĄ O PERFEKCYJNYCH REZULTATACH Dziękujemy za wybór tego produktu AEG. Zaprojektowaliśmy go z myślą o

wieloletniej bezawaryjnej pracy i wyposażyliśmy w innowacyjne technologie,

które ułatwiają życie — nie wszystkie te funkcje można znaleźć w zwykłych

urządzeniach. Prosimy o poświęcenie kilku minut i przeczytanie tej dokumentacji

w celu zapewnienia najlepszego wykorzystania urządzenia.

AKCESORIA I MATERIAŁY EKSPLOATACYJNE W sklepie internetowym AEG można znaleźć wszystko co niezbędne do

utrzymania urządzeń AEG w doskonałym stanie technicznym i wizualnym. Wśród

szerokiej gamy akcesoriów, zaprojektowanych i wyprodukowanych zgodnie z

wysokimi standardami jakości, oferujemy specjalistyczne naczynia kuchenne,

kosze na sztućce, półki na butelki oraz torby do delikatnego prania...

Zapraszamy do naszego sklepu internetowego:

OCHRONA ŚRODOWISKA Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia

włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu.

Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych

i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami

domowymi. Należy zwrócić produkt do miejscowego punktu ponownego

przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

OBSŁUGA KLIENTA Zalecamy stosowanie oryginalnych części zamiennych.

Kontaktując się z serwisem, należy przygotować poniższe dane.

Informacje można znaleźć na tabliczce znamionowej.

Model ___________________________

Numer produktu ___________________

Numer seryjny ____________________83

• Niniejsza instrukcja obsługi została przygoto-

wana dla różnych wersji urządzenia. Możliwe

jest, że niektóre ilustracje nie odzwierciedlają

dokładnie waszego urządzenia.

• Producent nie ponosi żadnej odpowie-

dzialności za szkody powstałe w wyniku

niewłaściwego i niezgodnego z zasadami

• Minimalna odległość bezpieczeństwa pomię-

dzy płytą kuchenną a okapem musi wynosić

650 mm (niektóre modele mogą być instalo-

wane na niższej wysokości, patrz paragrafy

dotyczące ustawienia oraz instalacji).

• Sprawdź, czy napięcie w sieci elektrycznej

odpowiada danym umieszczonym na tablicz-

ce znamionowej wewnątrz okapu.

• W przypadku urządzeń klasy Ia należy się

upewnić, czy domowa instalacja elektryczna

gwarantuje prawidłowe uziemienie.

• Podłącz okap do wlotu otworu wyciągowego

za pomocą rury o średnicy równej lub więk-

szej niż 120 mm. Trasa rury powinna być

możliwie najkrótsza.

• Nie podłączaj okapu do przewodów odpro-

wadzających spaliny (z kotłów, kominków,

• Jeżeli w pomieszczeniu używane są zarów-

no okap, jak i urządzenia niezasilane energią

elektryczną (na przykład urządzenia na gaz),

należy zapewnić odpowiednią wentylację

pomieszczenia. Jeżeli w kuchni nie ma wy-

wietrzników zapewniających dopływ świeże-

go powietrza, należy je wykonać. Bezpieczne

użytkowanie okapu jest wówczas, gdy

maksymalne podciśnienie w pomieszczeniu

nie przekracza 0,04 mbar.

• Jeżeli kabel zasilający zostanie uszkodzony,

powinien zostać wymieniony przez produ-

centa lub wykwalikowanych pracowników

• Podłączyć okap do sieci elektrycznej za

pośrednictwem dwubiegunowego włącznika

o minimalnej rozwartości styków wynoszącej

• Jeśli instrukcja instalacji urządzenia do

gotowania wskazuje na potrzebę zasto-

sowane większej odległości, niż podana

powyżej, należy to wziąć pod uwagę. Należy

przestrzegać wszystkich norm dotyczących

od-prowadzania powietrza.

• Okap został zaprojektowany wyłącznie do

użytku domowego, do neutralizacji zapachów

• Nie wolno używać okapu do innych celów.

• Nie pozostawiaj wolnego ognia o dużej inten-

sywności pod załączonym okapem.

• Reguluj zawsze płomienie tak, aby nie wydo-

stawały się one po bokach garnków.

• Nie zostawiaj patelni bez nadzoru podczas

ich użytkowania : przegrzany olej może się

• Niniejsze urządzenie nie może być używane

przez osoby (w tym dzieci) niepełnospraw-

nie zycznie lub umysłowo oraz przez bez

doświadczenia lub wiedzy na temat jego

działania, operatorzy powinni zostać poinstru-

owani i skontrolowani we kwestii obsługi

urządzenia przez osoby odpowiedzialne za

jego bezpieczeństwo.

• Dzieci powinny być nadzorowane, aby upew-

nić się że nie bawią się urządzeniem.

• „UWAGA: Części zewnętrzne mogą stać się

bardzo gorące, jeżeli używane są razem z

urządzeniami przeznaczonymi do gotowa-

• Przed przystąpieniem do dowolnej czynno-

ści konserwacyjnej należy wyłączyć okap z

sieci elektrycznej, wyciagając wtyczkę lub

wyłączając wyłącznik gówny.

• Wykonuj skrupulatną i częstą konserwację

ltra zgodnie z podanym opisem(Niebez-

pieczeństwo pożaru).

- Węglowe ltry antyzapachowe W nie na-

dają się do mycia lub regeneracji, należy

je wymieniać co 4 miesiące lub częściej

w przypadku intensywnego użytkowania.

- Filtry przeciwtłuszczowe Z można myć

także w zmywarce, należy je myć co 2

miesiące użytkowania lub częściej, jeśli

używane są bardzo intensywnie

- Kontrolki sterowania, jeżeli są zainstalowane.

• Powierzchnie okapu wystarczy czyścić wilgotną

szmatką i neutralnym płynem do mycia.

4. STEROWANIE AB CD FE A: Wł./Wył. Funkcje Okapu.

Naciskając przycisk na wyłączonym okapie,

zaświecą się (intensywność: 50%) i aktywują

wszystkie jego funkcje.Naciskając przycisk na

włączonym okapie, dezaktywują się wszystkie

jego funkcje (Silnik wył. + Światła wył.).

B: Steruje prędkością silnika:

Po naciśnięciu aktywuje się silnik z żądaną

P = Prędkość intensywna z 5-minutowym

czasem trwania, po upływie którego system

powraca do poprzedniej prędkości. Jeśli

jest aktywowana przy wyłączonym silniku,

zmienia się w prędkość V1.

Po naciśnięciu na żądaną prędkość, przycisk

dodatkowo się oświetli (intensywność: 100%)

w stosunku do innych funkcji (intensywność:

Po naciśnięciu na przycisk aktywuje się

wyłączenie automatyczne silnika i oświetlenia

z 10-minutowym opóźnieniem. Funkcję

tę można aktywować wyłącznie przy

włączonym silniku pracującym z prędkością

nieintensywną oraz trybem Sensor = wył.

Aktywacja/dezaktywacja odbiornika pilota

Po naciśnięciu na przycisk przez 4 sekundy

(silnik wył. + światła wył.), przy braku innych

włączonych alarmów, dioda będzie migać:

przez 4 sekundy, wskazując na aktywowanie

2 sekundy, wskazując na dezaktywowanie

W tym trybie okap funkcjonuje w sposób

automatyczny przez maksymalnie 5 godzin,

po upływie których wyłącza się silnik. Okap

modykuje prędkość silnika w zależności od

informacji przekazywanych przez czujnik.

Przyciski B i C nie działają. Tryb dezaktywuje

się ponownie, naciskając przycisk lub

zupełnie wyłączając okap.

E: Sterowanie intensywnością

światła: 0-L1-L2-L3-LMax.

Po naciśnięciu przycisku zapalają się światła

z żądaną intensywnością.

Po naciśnięciu wybranego światła, zapali się

ono ze zwiększoną intensywnością (100%)

w stosunku do innych funkcji (intensywność:

F: Reset ltrów Wykonaj

reset alarmunasycenia ltrów,

naciskając przycisk przy

Po 100 godzinach działania okapu

dioda świeci się światłem stałym dla

zasygnalizowania nasycenia się ltrów

Po 200 godzinach działania okapu dioda

zaczyna migać dla zasygnalizowania

nasycenia się ltrów węglowych.

Aktywacja/dezaktywacja alarmu nasycenia

dla ltrów węglowych.

Naciskając przycisk i przytrzymując przez 4

sekundy (silnik wył. + światła wył.), przy braku

innych alarmów, dioda zacznie migać:

przez 4 sekundy, wskazując na aktywację

alarmów ltrów węglowychprzez

2 sekundy, wskazując na dezaktywację

alarmów ltrów węglowych.

Po podłączeniu okapu do sieci elektrycznej

jego funkcje aktywują się po około 4

sekundach. Przez ten czas miga dioda „0”

przycisku silnika. Jeśli okap jest wyłączony,

nie wyświetlana jest żadna z funkcji.

Widoczna jest wyłącznie jasna część

panelu sterowniczego. Wszystko oświetli się

(intensywność: 50%) po naciśnięciu przycisku

A. Funkcje aktywują się po naciśnięciu

odpowiadającego im przycisku, który oświetli

się ze zwiększoną intensywnością (100 %)

w stosunku do pozostałych funkcji okapu

(intensywność: 50%). Po 10 sekundach,

od upływu których nie włączono żadnych

funkcji, pozostaną oświetlone tylko te, które

wybrano uprzednio (intensywność: 100 %),

wszystkie inne wygasną (intensywność:

50%). Po upływie 7 godzin pracy, w czasie

których nie wydano żadnych nowych poleceń,

okap wyłączy się (silnik wył. + światła wył.).

Po ponownym naciśnięciu na którykolwiek z

przycisków aktywują się wszystkie funkcje.

Kolejne naciśnięcie przycisku aktywuje

żądaną funkcję. Możliwym jest aktywowanie

funkcji okapu (prędkość i światła) nie tylko

poprzez dotykanie panelu sterującego,

ale również opierając palec i przesuwając

go w kierunku żądanej funkcji bez jego

podnoszenia. Jeśli zostanie wydane żądanie

wyłączenia silnika i świateł (ustawiając je

w pozycji zero), wszystkie diody pozostaną

oświetlone (intensywność: 50%). Po upływie

10 sekund, w czasie których nie wydano

nowych poleceń, wszystkie diody zgasną,

za wyjątkiem diody „0”, która pozostanie

włączona przez kolejne 15 minut.

5. OPCJE OKAPU W TRYBIE Z WŁĄCZONYM CZUJNIKIEM

Funkcjonowanie okapu w trybie Sensor

zależy od rodzaju zamontowanej płyty.

Przewidziano dwie możliwości:

Fabrycznie ustawiono funkcjonowanie z

płytą elektryczną. W celu dokonania zmiany

należy postępować zgodnie z poniższymi

• Wyłączyć okap za pomocą przycisku on/off.

• Nacisnąć i przytrzymać przez 8 sekund

wciśnięty przycisk Sensor, aż do momentu,

gdy dioda zacznie migać:

- 4 mignięcia oznaczają wybranie płyty

- 2 mignięcia oznaczają wybranie płyty

• Na 10 sekund odłączyć zasilanie elektryczne,

a następnie ponownie je podłączyć.

Każdorazowo po zmianie rodzaju płyty należy

przeprowadzić procedurę wzorcowania.

Procedura wzorcowania: Każdorazowo po

ponownym podłączeniu okapu do prądu lub

po zmianie rodzaju płyty, aktywowana jest

procedura wzorcowania, podczas której pod

okapem nie należy gotować oraz nie należy go

wystawiać na wyjątkowo intensywne zapachy,

takie jak rozpuszczalniki i detergenty.

Czas trwania procedury:

• 13 min, jeśli wybrano płytę elektryczną;

• 1 min, jeśli wybrano płytę gazową.

Faza ta sygnalizowana jest miganiem diody

przycisku Sensor (jeśli został naciśnięty).

Podczas wzorcowania nie należy włączać

Uwaga: kratki wentylacyjnej nie należy

spryskiwać środkami czyszczącymi. Należy

ją czyścić wyłącznie szmatkami zwilżonymi

takimi środkami. Do czyszczenia kratki nie

należy używać produktów na bazie alkoholi i

6. OŚWIETLENIE Uwaga: Urządzenie wyposażone jest w białą

diodę klasy 1M zgodnie z normą EN 60825-1:

1994 + A1:2002 + A2:2001; maksymalna

moc optyczna wynosi @439nm: 7µW. Nie

należy na nią patrzeć za pomocą narzędzi

optycznych (lornetka, szkło powiększające…).

• W celu wymiany diody należy

skontaktować się z technicznym działem

Obsługi Klienta. („W celu nabycia diody

należy skontaktować się z technicznym

działem Obsługi Klienta”).86
