ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ X89384MD01 AEG

kk ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ

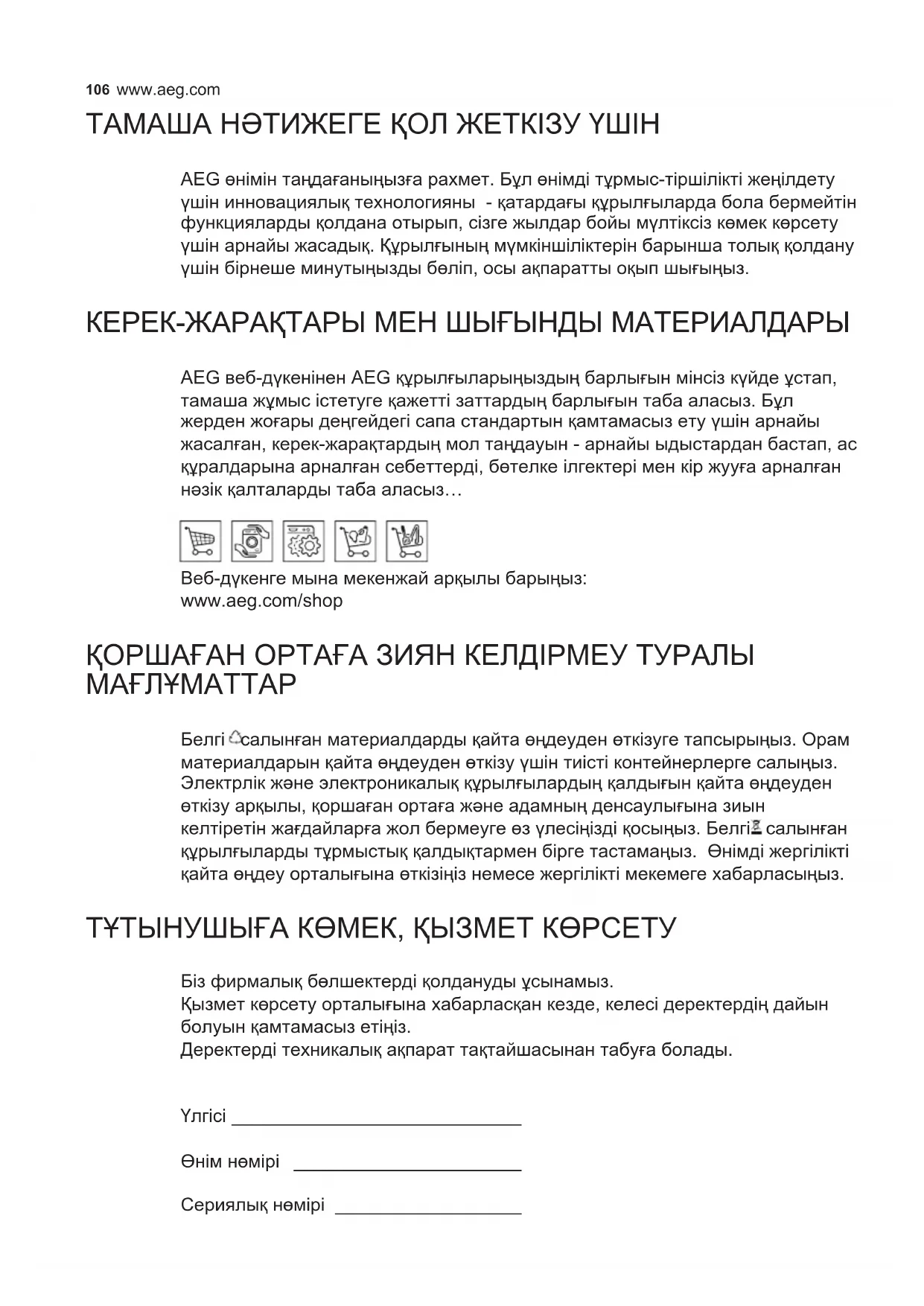

ТАМАША НӘТИЖЕГЕ ҚОЛ ЖЕТКІЗУ ҮШІН

AEG өнімін таңдағаныңызға рахмет. Бұл өнімді тұрмыс-тіршілікті жеңілдету

үшін инновациялық технологияны - қатардағы құрылғыларда бола бермейтін

функцияларды қолдана отырып, сізге жылдар бойы мүлтіксіз көмек көрсету

үшін арнайы жасадық. Құрылғының мүмкіншіліктерін барынша толық қолдану

үшін бірнеше минутыңызды бөліп, осы ақпаратты оқып шығыңыз.

КЕРЕК-ЖАРАҚТАРЫ МЕН ШЫҒЫНДЫ МАТЕРИАЛДАРЫ

AEG веб-дүкенінен AEG құрылғыларыңыздың барлығын мінсіз күйде ұстап,

тамаша жұмыс істетуге қажетті заттардың барлығын таба аласыз. Бұл

жерден жоғары деңгейдегі сапа стандартын қамтамасыз ету үшін арнайы

жасалған, керек-жарақтардың мол таңдауын - арнайы ыдыстардан бастап, ас

құралдарына арналған себеттерді, бөтелке ілгектері мен кір жууға арналған

нәзік қалталарды таба аласыз…

Веб-дүкенге мына мекенжай арқылы барыңыз:

ҚОРШАҒАН ОРТАҒА ЗИЯН КЕЛДІРМЕУ ТУРАЛЫ

Белгі салынған материалдарды қайта өңдеуден өткізуге тапсырыңыз. Орам

материалдарын қайта өңдеуден өткізу үшін тиісті контейнерлерге салыңыз.

Электрлік және электроникалық құрылғылардың қалдығын қайта өңдеуден

өткізу арқылы, қоршаған ортаға және адамның денсаулығына зиын

келтіретін жағдайларға жол бермеуге өз үлесіңізді қосыңыз. Белгі салынған

құрылғыларды тұрмыстық қалдықтармен бірге тастамаңыз. Өнімді жергілікті

қайта өңдеу орталығына өткізіңіз немесе жергілікті мекемеге хабарласыңыз.

ТҰТЫНУШЫҒА КӨМЕК, ҚЫЗМЕТ КӨРСЕТУ

Біз фирмалық бөлшектерді қолдануды ұсынамыз.

Қызмет көрсету орталығына хабарласқан кезде, келесі деректердің дайын

болуын қамтамасыз етіңіз.

Деректерді техникалық ақпарат тақтайшасынан табуға болады.

Үлгісі ____________________________

Өнім нөмірі ______________________

Сериялық нөмірі __________________

1. КЕҢЕСТЕР МЕН ҰСЫНЫСТАР

• Пайдалану туралы нұсқаулар осы құрылғының

бірнеше нұсқалары үшін пайдаланылады.

Сондықтан, мұнда құрылғыңызда жоқ жеке

мүмкіндіктер сипатталуы мүмкін.

• Қате немесе тиісті емес түрде орнату

нәтижесінде туындаған кез келген зақымға

өндіруші жауапты болмайды.

• Тамақ пісірушінің басы мен түтін сорғышқа дейінгі

арақашықтық – 650 мм (кейбір үлгілері төмендеу

орнатылуы мүмкін, өлшемдер мен орнату тура-

лы мәліметтерді тиісті бөлімдерден оқыңыз).

• Сыртқы қуат көзінің кернеуі түтін сорғыштың

ішкі жағына бекітілген техникалық мәліметтер

тақтасындағы көрсеткіштермен сәйкес болуын

• 1-сынып құрылғылары үшін үйдегі қуат көзі жерге

тұйықтауды тиісті түрде қамтамасыз ететінін

• Сорып алу құрылғысын диаметрі кем дегенде

120 мм түтікпен түтіндікке жалғаңыз. Түтіндіктің

ұзындығы мүмкіндігінше қысқа болуы тиіс.

• Сорып алу құрылғысын отын жануынан пайда

болған түтіндерді (қазандар, каминдер) өткізетін

түтіндіктерге жалғамаңыз.

• Егер шығару құралы электрлік емес

құрылғылармен іргелес қолданылса (мысалы,

газ жағатын құрылғылар), пайдаланылған

газдың кері шығуына жол бермеу үшін бөлмеде

жеткілікті ауа алмасуы деңгейі қамтамасыз етілуі

тиіс. Асүйде таза ауаның кіруіне кепілдік беретін

сыртқы ауамен тікелей байланысатын саңылау

болуы тиіс. Плита сүзіндісі электрден басқа энер-

гиямен жұмыс істейтін құрылғылармен іргелес

қолданылған кезде, түтін плита сүзіндісінен кері

кіруін болдырмау үшін бөлмедегі теріс қысым

0,04 мб-дан аспауы тиіс.

• Қуат сымы зақымдалған жағдайда, кез келген

қауіпті болдырмау үшін оны өндіруші немесе

техникалық қызмет көрсету бөлімі ауыстыруы

• Сорып алу құрылғысын тоққа контактілерінің

арасындағы аралығы 3 мм болатын екі полюсті

ауыстырып-қосқыш арқылы қосыңыз.

• Егер газды плитаның орнату нұсқамасында оның

ара-қашықтығы үлкен болу керек болса, онда

оны есепке алу қажет. Барлық ауа алмастыру

ережелері толық орындалуы керек.

• Сорып алу құрылғысы ас үйдің иісін кетіру үшін

тек үйде қолданылуға арналып жасалған.

• Сорып алу құрылғысын басқа мақсаттарда

пайдаланушы болмаңыз.

• Сорып алу құрылғысы жұмыс істеп тұрғанда

үлкен жалын отты пайдаланбаңыз.

• Оттың күшін тек табаның түбіне тиетіндей

реттеп, табаның шетінен шықпайтынына көз

• Терең ыдыста майды қыздырған кезде

абайлаңыз: аса қызған май тұтануы мүмкін.

• Түтін сорғыш астында тағамды ішімдік қосу

арқылы пісіру әдісін пайдаланбаңыз, ол өртке

• Бұл құрылғыны физикалық, сезу немесе ақыл-ой

қабілеті төмен, сондай-ақ, қауіпсіздігіне жауапты

адам кеңес немесе нұсқау бермеген болса,

тәжрибесі мен білімі жеткіліксіз адамдар (бала-

лар) пайдаланбауы тиіс.

• Балалар құрылғымен ойнамауын қамтамасыз

ету үшін оларды бақылап отыру керек.

• “САҚ БОЛЫҢЫЗ: Қол жететін бөліктер пісіру

құрылғыларымен бірге қолданған кезде ыстық

3. ТЕХНИКАЛЫҚ КҮТІМ КӨРСЕТУ

• Кез келген жөндеу жұмыстарын жүргізбес бұрын

құрылғыны өшіру немесе тоқтан ағыту керек.

• Белгіленген уақыт өткенде сүзгілерді тазалау

және/немесе ауыстырып отыру қажет (әйтпесе,

өрт шығу қаупі бар).

- W белсендірілген көмір сүзгілері. Бұл

сүзгілерді жууға болмайды әрі оларды

қалпына келтіру мүмкін емес, сондықтан олар-

ды 4 айда бір рет немесе көп пайдаланылған

кезде одан да жиі ауыстырып отыру қажет.

- Z май сүзгісін де тазалаңыз. Тұрақты жұмыс

істеп жүрген кезде сүзгілерді 2 ай сайын, ал

өте ауыр немесе жиі пайдаланылғанда одан

да жиі ауыстырып отырыңыз, оны ыдыс

жуғыш машинада жууға болады.

- Бақылау лампасы, егер болса.

• Сорып алу құрылғысын дымқыл шүберекпен

нейтрал тазартқыш затты пайдаланып

AB CD FE A: Түтін сорғыш функцияларын

Түтін сорғыш ажыратылған кезде осы

түйме түртілсе, барлық функция шамдары

жанады (50% қарқындылықпен) және іске

Түтін сорғыш жұмыс істеп тұрған кезде

осы түйме түртілсе, барлық функциялар

ажыратылады және өшіріледі (мотор

ажыратылады + шамдар өшеді).

B: Мотор жылдамдығын

басқарады: 0-V1-V2-V3-V4-P.

Осы аймақ түртілгенде, мотор қажетті

жылдамдықта іске қосылады.

P = қарқынды жылдамдық, жүйе бастапқы

жылдамдыққа түскен соң 5 минут бойы

жұмыс істейді. Мотор ажыратылған кезде іске

қосылса, ол V1 жылдамдығына оралады.

Қалаған жылдамдық түймесі түртілгенде,

ол басқа функцияларға қарағанда

(қарқындылығы – 50%) жарығырақ болады

(қарқындылығы – 100%).

C: Кешіктіру функциясы.

Осы түйме түртілгенде, моторды,

желдеткіштерді және жарық жүйесін 10

минуттың кешігуден кейін автоматты түрде

ажырату режимі іске қосылады.

Оны мотор қарқынды жылдамдықтан басқа

кез келген жылдамдық деңгейінде жұмыс

істеп тұрғанда және сенсор ажыратылғанда

ғана іске қосуға болады.

Қашықтан басқару сигналын

қабылдағышты іске қосады/ажыратады.

Осы түймені 4 секундқа басып тұрғанда

(мотор мен жарық жүйесі ажыратылғанда

және басқа дабыл сигналдары

болмағанда), диодты шам төмендегідей

4 секунд бойы қашықтан басқару

мүмкіндігінің іске қосылғанын көрсету үшін

2 секунд бойы қашықтан басқару

мүмкіндігінің ажыратылғанын көрсету үшін

Осы режимде түтін сорғыш ең көбі 5 сағат

бойы автоматты түрде жұмыс істейді,

одан кейін мотор ажыратылады. Түтін

сорғыш мотордың жылдамдығын сенсор

анықтайтын шамаларға байланысты

B және C түймелері жұмыс істемейді. Бұл

функцияны түймені басу немесе түтін

сорғышты ажырату арқылы көруге болады.

E: Жарық қарқындылығын

басқарады: 0-L1-L2-L3-LMax.

Осы аймақ түртілгенде, шамдар қажетті

қарқындылықта жанады.

Жарық қарқындылығының түймесі

түртілгенде, ол басқа функцияларға

қарағанда (қарқындылығы – 50%)

жарығырақ болады (қарқындылығы – 100%).

F: Сүзгіні қайта орнату

Мотор мен жарықтандыру

жүйесі ажыратылған кезде осы

түймешікті басу арқылы сүзгінің

толғанын ескерту сигналын

қайта орнатуға болады.

100 сағат жұмыс істеген соң, көрсеткіш шам

металл май сүзгілерінің толып қалғанын

көрсету үшін үздіксіз жанып тұрады.

200 сағат жұмыс істеген соң, көрсеткіш шам

белсендірілген ағаш көмір сүзгісінің толып

қалғанын көрсету үшін үздіксіз жанып

Белсендірілген ағаш көмірі сүзгісін іске

Осы түймені 4 секундқа басып тұрғанда

(мотор мен жарық жүйесі ажыратылғанда

және басқа дабыл сигналдары болмағанда),

диодты шам төмендегідей жанады:

4 секунд бойы белсендірілген ағаш көмірі

сүзгісінің дабылы іске қосылғанын көрсету

2 секунд бойы белсендірілген ағаш көмірі

сүзгісінің дабылы ажыратылғанын көрсету

Түтін сорғышты қуат көзіне қосқан соң,

пәрмендер 10 секундтан кейін іске

қосылады. Түтін сорғыш ажыратылғанда,

функциялардың ешқайсысы көрсетілмейді,

бірақ басқару тақтасында қалыпты жазулар

көрінеді. Басқаларының барлығы A түймесі

түртілгенде жанады (50% қарқындылықпен).

Басқару элементтерін таңдалған

функцияларды түрту арқылы іске қосуға

болады, олар түтін сорғыштың басқа

функцияларына (қарқындылығы – 50%)

қарағанда жарығырақ болып жанады

(қарқындылығы – 100%). 10 секунд ішінде

еш пәрмен басылмаса, тек таңдалған

функциялар ғана жанады (100%

қарқындылықпен), ал басқаларының

барлығы (қарқындылығы 50%) өшеді. 7

сағат бойы жұмыс істеген соң, сол уақыт

ішінде еш пәрмен берілмесе, түтін сорғыш

ажыратылады (мотор да, жарық жүйесі де

ажыратылады), осы кезде функцияларды

іске қосу үшін бір түймешікті түртуге, одан

кейін қалаған функцияны түртуге болады.

Түтін сорғыштың функцияларының

(жылдамдық немесе жарықтандыру) бірін

тек басқару тақтасын түрту арқылы ғана

емес, саусақты тақта үстіне қойып, оны

көтерместен қалаған функцияға қарай

сырғыту арқылы да іске қосуға болады.

Мотор мен шамдар ажыратылса, оларды

нөл мәніне орнату арқылы барлық

пәрмендердің көрсеткіш шамдарын 50%

қарқындылықта қалдыруға болады, ал 10

секунд ішінде еш пәрмен берілмесе, 15

минут бойы жанып тұратын «0» көрсеткіш

шамынан басқа барлық шамдар өшеді.

5. СЕНСОРЛЫ РЕЖИМДЕГІ

Сенсорлы режимде пайдаланғанда,

қолданыстағы конфорка түрі әсер етеді.

Бастапқыда электрлік конфорка

орнатылады. Орнатпаны өзгерту үшін, мына

әрекеттерді орындаңыз:

• Түтін сорғышты іске қосу/ажырату түймесін

пайдаланып түтін сорғышты ажыратыңыз

• Диодты жарық шамы сипатталғандай

жыпылықтағанша 8 секунд басып тұрыңыз:

- 4 рет жыпылықтау – электрлік

конфорканың таңдалғанын көрсетеді;

- 2 рет жыпылықтау – газ

конфоркасының таңдалғанын

• Қосқышты розеткадан суырып, 10

секундтан кейін қайта қосыңыз.

Өлшемдерін реттеу процедурасы конфорка

түрін ауыстырған сайын орындалуы керек.

Өлшемін реттеу процедурасы: Түтін

сорғыш іске қосылған сайын немесе

конфорка түрі өзгертілген сайын, сенсор

параметрлерін реттеп отыру керек.

Осындай сәтте түтін сорғышты тамақ пісіру

үшін пайдалануға немесе еріткіш және

ыдыс жуу сұйығы сияқты иісі өте күшті

нәрселермен пайдалануға болмайды. Бұл

• Электрлік конфорка таңдалса, 13 минут;

• газ конфоркасы таңдалса, 1 минут;

Бұл кезең сенсорлы түймедегі диодты

көрсеткіш шамның жыпылықтауымен

белгіленеді (ол басылған болса).

Өлшемін реттеу барысында моторды іске

Ескерту: Гриль бөлігіне тазалауға

арналған өнімдерді бүркімеңіз, тек тазалау

сұйықтығына батырылған шүберекпен ғана

сүртіңіз. Гриль бөлігін алкогольмен немесе

силиконды өнімдермен тазалауға болмайды.

6. ЖАРЫҚТАНДЫРУ ҚҰРАЛЫ

Ескерту: Бұл құрылғы EN 60825-1

стандартына сай 1M сыныбына жататын

ақ диодты жарық шамымен жабдықталған:

1994 + A1:2002 + A2:2001 стандарттары;

шығарылатын ең көп жарық қуаты –

@439нм: 7µW. Оптикалық құрылғылар

(дүрбі, ұлғайтқыш шыны...) арқылы жарыққа

• Ауыстыру үшін, техникалық қолдау

көрсету орталығымен хабарласыңыз.

(«Сатып алу үшін, техникалық қызмет

көрсету орталығымен хабарласыңыз»).110

ЗА СОВРШЕНИ РЕЗУЛТАТИ
