LIETOŠANAS INSTRUKCIJA X89384MD01 AEG

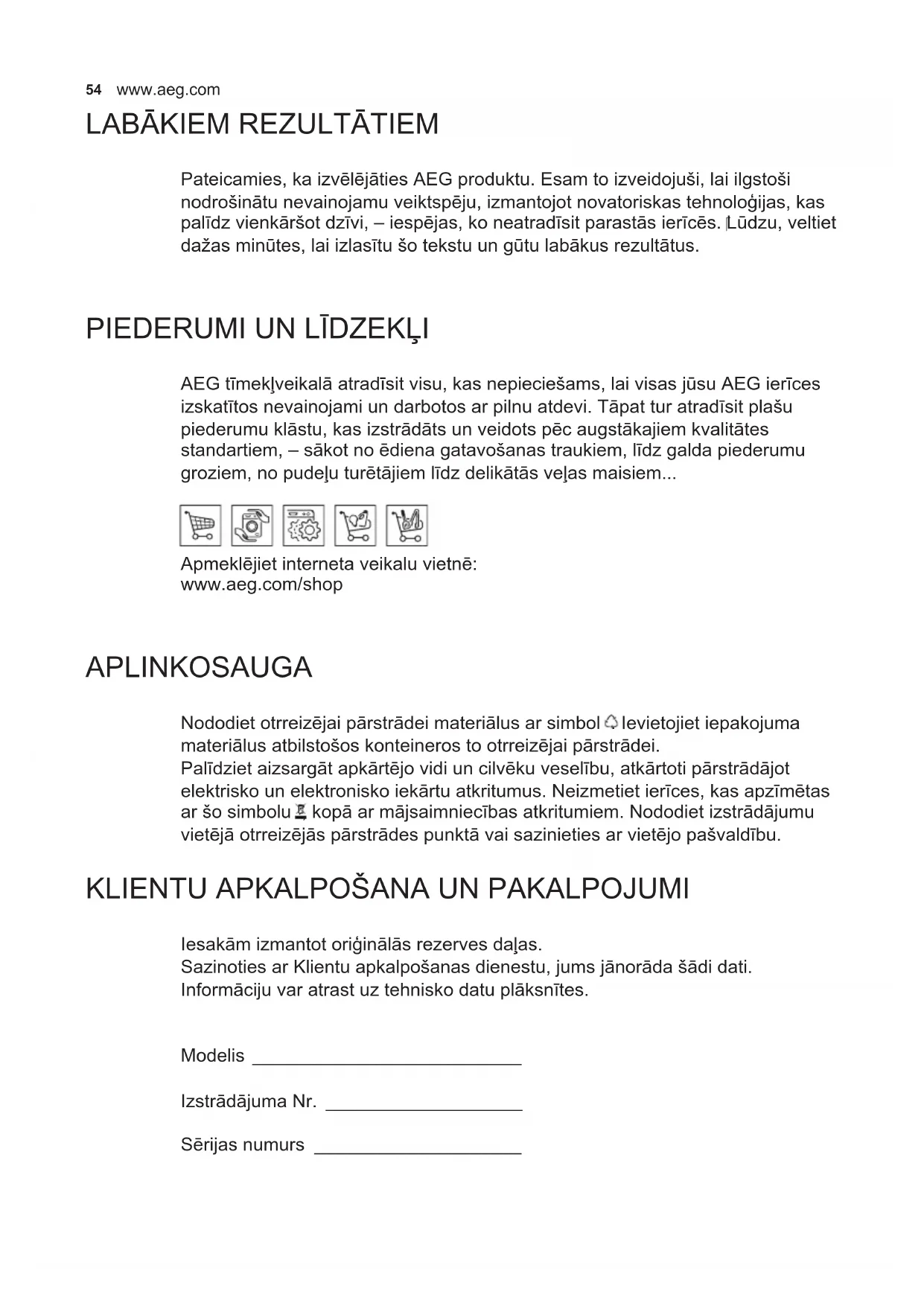

LABĀKIEM REZULTĀTIEM Pateicamies, ka izvēlējāties AEG produktu. Esam to izveidojuši, lai ilgstoši

nodrošinātu nevainojamu veiktspēju, izmantojot novatoriskas tehnoloģijas, kas

palīdz vienkāršot dzīvi, – iespējas, ko neatradīsit parastās ierīcēs. Lūdzu, veltiet

dažas minūtes, lai izlasītu šo tekstu un gūtu labākus rezultātus.

PIEDERUMI UN LĪDZEKĻI AEG tīmekļveikalā atradīsit visu, kas nepieciešams, lai visas jūsu AEG ierīces

izskatītos nevainojami un darbotos ar pilnu atdevi. Tāpat tur atradīsit plašu

piederumu klāstu, kas izstrādāts un veidots pēc augstākajiem kvalitātes

standartiem, – sākot no ēdiena gatavošanas traukiem, līdz galda piederumu

groziem, no pudeļu turētājiem līdz delikātās veļas maisiem...

Apmeklējiet interneta veikalu vietnē:

APLINKOSAUGA Nododiet otrreizējai pārstrādei materiālus ar simbol . Ievietojiet iepakojuma

materiālus atbilstošos konteineros to otrreizējai pārstrādei.

Palīdziet aizsargāt apkārtējo vidi un cilvēku veselību, atkārtoti pārstrādājot

elektrisko un elektronisko iekārtu atkritumus. Neizmetiet ierīces, kas apzīmētas

ar šo simbolu , kopā ar mājsaimniecības atkritumiem. Nododiet izstrādājumu

vietējā otrreizējās pārstrādes punktā vai sazinieties ar vietējo pašvaldību.

KLIENTU APKALPOŠANA UN PAKALPOJUMI Iesakām izmantot oriģinālās rezerves daļas.

Sazinoties ar Klientu apkalpošanas dienestu, jums jānorāda šādi dati.

Informāciju var atrast uz tehnisko datu plāksnītes.

Modelis __________________________

Izstrādājuma Nr. ___________________

Sērijas numurs ____________________55

1. IeTeIKumI un PrIeKŠlIKumI

• Lietošanas norādījumi attiecas uz

vairākām šīs ierīces versijām. Tādējādi

iespējams, ka atradīsit atsevišķas

funkcijas, kas nepiemīt konkrētajai ierīcei.

• Izgatavotājs neuzņemas atbildību par

bojājumiem, kas radušies nepareizas

uzstādīšanas rezultātā.

• Minimālais drošais attālums starp plīts

virsmu un tvaiku nosūcēju ir 650 mm

(dažus modeļus var uzstādīt zemāk,

skatiet sadaļu par darba izmēriem un

• Pārbaudiet vai strāva mājas elektrotīklā

atbilst tehnisko datu plāksnītē norādītajā,

kas piestiprināta nosūcēja iekšpusē.

• 1. klases ierīces gadījumā pārbaudiet,

vai mājas elektrotīkls nodrošina pareizu

• Pievienojiet atsūcēju izvades plūsmai ar

cauruli 120 mm diametrā. Plūsmas ceļam

jābūt pēc iespējas īsākam.

• Nepievienojiet atsūcēju izplūdes

cauruļvadiem, kas izvada sadegšanas

atlikuma produktus (boileri, kamīni utt.).

• Ja atsūcējs tiek izmantots kopā ar

neelektriskām ierīcēm (piem., gāzes

plītīm), telpā jānodrošina pietiekama

ventilācija, lai nepieļautu izvadāmi gāzu

plūšanu atpakaļ. Virtuvei jābūt aprīkotai

ar atveri, pa kuru var ieplūst āra gaiss.

Ja tvaika atsūcējs uzstādīt savienojumā

ar neelektriskā ierīcēm, telpas negatīvais

spiediens nedrīkst pārsniegt 0,04 mbar,

lai nepieļautu garaiņu ieplūšanu atpakaļ

• Gadījumā, ja bojāts strāvas padeves

kabelis, to jānomaina izgatavotāja vai

tehnis-kās apkalpošanas dienesta

pārstāvim, lai nepieļautu nekādus riskus.

• Pievienojiet elektrotīklam ar divu polu

slēdža palīdzību, kam saskares atstarpe

• Ja gāzes plīts uzstādīšanas instrukcijā

norādīts, ka ir nepieciešams lielāks

attālums, nekā norādīts augstāk, tad

tas ir jāņem vērā. Jāievēro visi gaisa

ventilācijas notei-kumi.

• Tvaiku atsūcējs paredzēts izmantošanai

tikai mājsaimniecībā virtuves smaku

• Noregulējiet liesmu, lai tā būtu tikai zem

pannas un nebūtu redzama tās sānos.

• Fritēšanas ar lielu eļļas daudzumu

laikā, process nepārtraukti jāuzrauga:

pārkarsēta eļļa var aizdegties.

• Zem tvaiku atsūcēja negatavojiet ambé,

iespējama aizdegšanās.

• Šī iekārta nav paredzēta izmantošanai

cilvēkiem (tai skaitā bērniem) ar

samazinātām ziskajām, jūtības vai

mentālajām spējām, vai bez pieredzes un

zināšanām, izņemot gadījumus, kad tiem

tiek sniegtas instrukcijas par iekārtas

izmantošanu vai nodrošināta uzraudzība

no tādas personas puses, kas atbild par

• Mazi bērni ir jāuzrauga, lai tie nespēlētos

• “UZMANĪBU: Atklātās detaļas

gatavošanas iekārtu izmantošanas laikā

• Pirms jebkādu apkopes darbu veikšanas

atslēdziet ierīci no elektrotīkla.

• Tīriet un/vai mainiet ltrus pēc noteikta

laika perioda (aizdegšanās briesmas).

- Aktīvās ogles ltrs W. Šie ltri nav

mazgājami un atjaunojami, tos jāmaina

apmēram ik pēc 4 darbības mēnešiem vai

biežāk, ja izmanto īpaši bieži.

- Tauku ltri Z. Šie ltri jātīra ik pēc 2

darbības mēnešiem vai biežāk, ja tiek

izmantoti īpaši bieži, tos var mazgāt trauku

- Vadības apgaismojums, ja uzstādīts.

• Atsūcēju tīriet ar mitru lupatiņu un neitrālu

šķidru mazgāšanas līdzekli.

Pieskaroties šim taustiņam laikā, kad

atsūcējs izslēgts, visu funkciju diodes

ieslēdzas (ar 50% intensitāti) un tiek

iespējotas.Pieskaroties šim taustiņam

laikā, kad atsūcējs ieslēgts, visas funkcijas

tiek izslēgtas un atspējotas (motors izsl. +

apgaismojums izsl.).

B: Regulē motora ātrumu:

Ja pieskaraties šai vietai, motors ieslēdzas

ar vajadzīgo ātrumu.

P = Intensīvs ātrums, ieslēdzas uz 5

minūtēm, pēc tam sistēma atjauno

iepriekšējo ātrumu. Ja aktivizēts no stāvokļa

Motors izslēgts, atjauno V1 ātrumu. Ja

pieskaraties vajadzīgajam ātrumam, tas kļūs

spilgtāks (ar 100% intensitāti) salīdzinājumā

ar citām funkcijām (intensitāte 50%).

C: Aiztures funkcija.

Pieskaroties šim taustiņam, motora,

ventilatoru un apgaismojuma izslēgšana tiek

aizkavēta par 10 minūtēm. To var aktivizēt

tikai motoram darbojoties ar jebkuru ātrumu,

izņemot intensīvo, un ar izslēgtu sensoru.

Iespējo / atspējo tālvadības uztvērēju

Ja šo taustiņu piespiežat un turat 4

sekundes (motors izsl. + apgaismojums izsl.)

un nav citu brīdinājumu, diode izgaismosies

uz 4 sekundēm, lai parādītu, ka tālvadības ir

2 sekundēm, lai parādītu, ka tālvadības ir

Šajā režīmā tvaiku atsūcējs automātiski

darbojas maksimāli 5 stundas, pēc tam

motors izslēdzas. Tvaiku atsūcējs regulē

ātrumu atkarībā no sensora datiem.Taustiņi

B un C nedarbojas. Šī funkcija tiek atspējota,

piespiežot taustiņu vai izslēdzot tvaiku

E: Regulē apgaismojuma

intensitāti: 0-L1-L2-L3-LMax.

Ja pieskaraties šai vietai, apgaismojums

ieslēdzas ar vajadzīgo intensitāti.Ja

pieskaraties apgaismojuma intensitātei,

tas kļūs spilgtāks (ar 100% intensitāti)

salīdzinājumā ar citām funkcijām (intensitāte

F: Filtra atiestatīšanaAtiestata

ltra piesārņojuma brīdinājumu,

ja pieskaraties šim taustiņam

laikā, kad motors un

apgaismojums izslēgti.

Pēc 100 darbības stundām diode

izgaismojas, tas norāda, ka metāla tauku

ltri ir piesārņoti.

Pēc 200 darba stundām diode mirgo, tas

norāda, ka aktīvās ogles ltri piesārņoti.

Iespējo / atspējo aktīvās ogles ltra

Ja šo taustiņu piespiežat un turat 4

sekundes (motors izsl. + apgaismojums izsl.)

un nav citu brīdinājumu, diode izgaismosies

uz 4 sekundēm, lai norādītu, ka aktīvās

ogles ltra brīdinājums ir ieslēgtsuz

2 sekundēm, lai norādītu, ka aktīvās ogles

ltra brīdinājums ir izslēgts.

Šīs komandas tiek aktivizētas 4 sekundes

pēc tvaika atsūcēja pieslēgšanas

elektrotīklam. Kad tvaika atsūcējs ir izslēgts,

neviena funkcija netiek rādīta, vadības

panelī redzami tikai parastie burti. Ja

pieskaraties taustiņam A, izgaismosies

viss pārējais (ar 50% intensitāti). Vadības

elementi tiek aktivizēti, ja pieskaraties

vajadzīgajai funkcijai, tā izgaismosies

spilgtāk (ar 100% intensitāti) attiecībā pret

pārējām tvaiku atsūcēja funkcijām (ar 50%

intensitāti). Ja nekādas komandas netiek

dotas 10 sekundes, izgaismota paliek

tikai izvēlētā funkcija (ar 100% intensitāti)

un visas pārējās būs izslēgtas (ar 50%

intensitāti). Pēc 7 darba stundām, ja netiek

dotas nekādas turpmākas komandas,

tvaiku atsūcējs izslēgsies (motors izsl. +

apgaismojums izsl.), šādā gadījumā varat

pieskarties aktivizētajai funkcijai un pēc

tam varat izvēlēties vajadzīgo funkciju.

Vienu no tvaiku atsūcēja funkcijām57

(ātrums un apgaismojums) var aktivizēt

ne tikai ar pieskārienu vadības panelim,

bet arī pieliekot pirkstu panelim un bīdot

uz priekšu līdz vajadzīgajai funkcijai,

neatraujot pirkstu no paneļa. Ja motors un

apgaismojums ir izslēgti, iestatot tos nulles

režīmā, visu komandu diodes paliks par

50% izgaismotas; ja nekādas komandas

netiek dotas 10 sekunžu laikā, visas diodes

5. TVAIKU ATSŪCĒJA IZVĒLES IESPĒJAS SENSORA REŽĪMĀ

Izmantotās plīts veids iespaido tvaiku

atsūcēja darbību sensora režīmā. Pieejamās

izvēles iespējas ir:

Noklusējuma iestatījums ir elektriskā plīts.

Lai mainītu iestatījumu, rīkoties šādi:

• Ar iesl./izsl. taustiņu izslēdziet tvaiku

• Piespiediet un turiet taustiņu Sensors 8

sekundes, līdz diode mirgo šādi:

- 4 zibšņi norāda uz elektrisko plīti;

- 2 zibšņi norāda uz gāzes plīti;

• Atslēdziet no elektrotīkla un pēc 10

sekundēm atkal pieslēdziet.

Ik reizi pēc plīts veida maiņas, jāveic

Kalibrācija: katru reizi pieslēdzot tvaiku

atsūcēju vai mainot plīts veidu, notiek

sensora kalibrācija. Šajā laikā tvaiku

atsūcēju nedrīkst izmantot gatavošanai vai

pakļaut īpaši spēcīgām smakām, piemēram,

no tīrīšanas līdzekļiem vai šķīdinātājiem.

Darbībai nepieciešams:

• 13 minūtes, ja izvēlēta elektriskā plīts;

• 1 minūte, ja izvēlēta gāzes plīts;

Uz šo fāzi norāda sensora taustiņa

diodes mirgošana, ja tas tiek piespiests.

Neieslēdziet motoru kalibrācijas laikā.

Brīdinājums: Grila tīrīšanas līdzekļus

nesmidziniet tieši, bet izmantojiet ar

tīrīšanas līdzekli piesūcinātu lupatiņu.

Netīriet grilu ar spirtu vai silikonu

saturošiem līdzekļiem.

6. APGAISMOJUMS Brīdinājums: Šī ierīce aprīkota ar 1M

klases gaismas diožu (LED) apgaismojumu

saskaņā ar EN 60825-1: 1994 + A1:2002

+ A2:2001 standarts; maksimālā izstarotā

optiskā jauda @439nm: 7µW. Neskatieties

tieši apgaismojumā ar optiskā ierīcēm

(binokli, palielināmo stiklu ...)

• Maiņas gadījumā sazinieties ar tehnisko

dienestu. („Lai iegādātos, sazinieties ar

tehnisko dienestu”)58
