BEDIENUNGSANLEITUNG X89384MD01 AEG

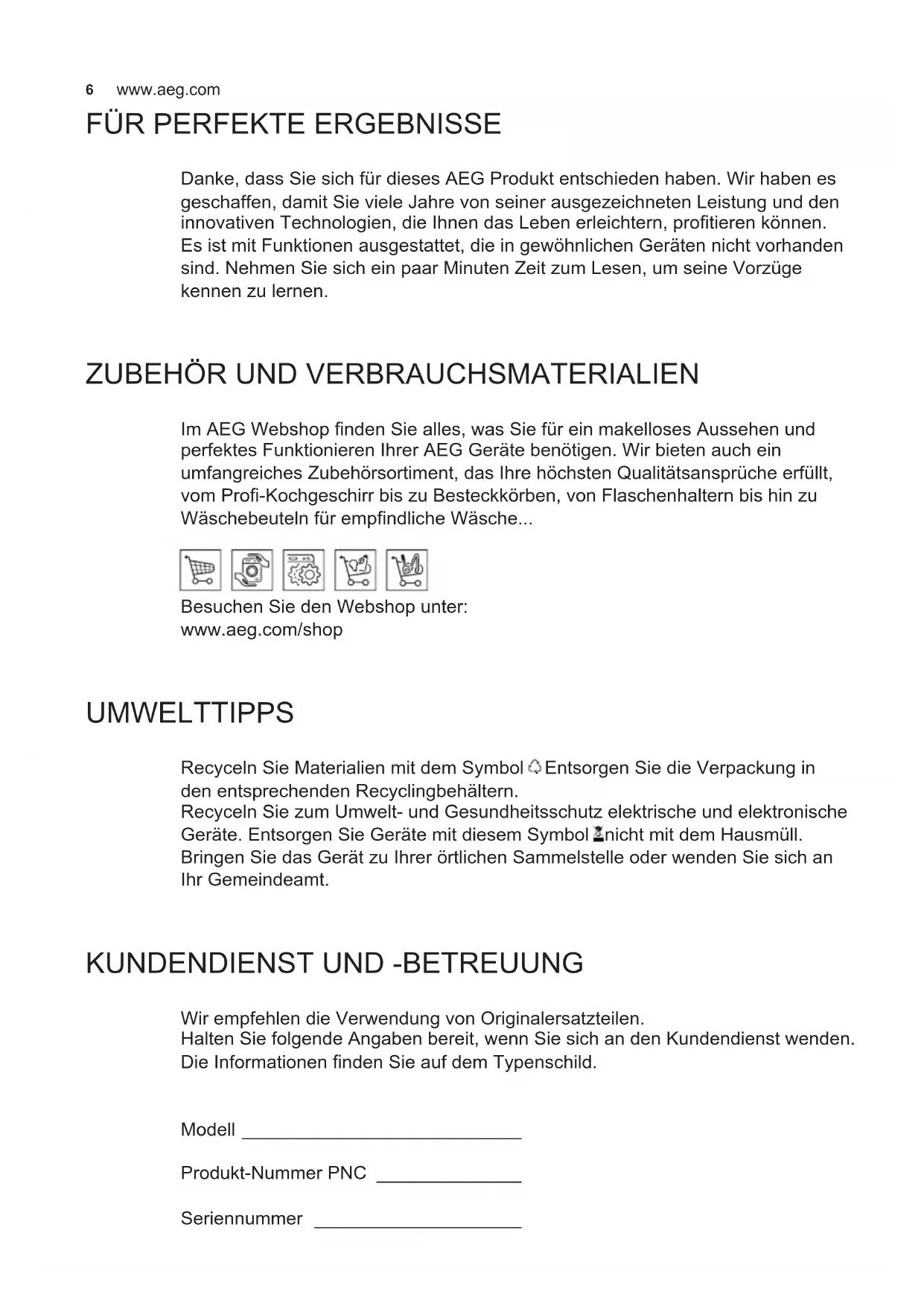

FÜR PERFEKTE ERGEBNISSE Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es

geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den

innovativen Technologien, die Ihnen das Leben erleichtern, protieren können.

Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden

sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge

ZUBEHÖR UND VERBRAUCHSMATERIALIEN Im AEG Webshop nden Sie alles, was Sie für ein makelloses Aussehen und

perfektes Funktionieren Ihrer AEG Geräte benötigen. Wir bieten auch ein

umfangreiches Zubehörsortiment, das Ihre höchsten Qualitätsansprüche erfüllt,

vom Pro-Kochgeschirr bis zu Besteckkörben, von Flaschenhaltern bis hin zu

Wäschebeuteln für empndliche Wäsche...

Besuchen Sie den Webshop unter:

UMWELTTIPPS Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in

den entsprechenden Recyclingbehältern.

Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische

Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll.

Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an

KUNDENDIENST UND -BETREUUNG Wir empfehlen die Verwendung von Originalersatzteilen.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden.

Die Informationen nden Sie auf dem Typenschild.

Modell ___________________________

1. EMPFEHLUNGEN UND HINWEISE

• Diese Gebrauchsanleitung gilt für mehrere Geräte-

Ausführungen. Es ist möglich, dass einzelne

Ausstattungsmerkmale beschrieben sind, die nicht

auf Ihr Gerät zutreffen.

• Der Hersteller haftet nicht für Schäden, die auf

eine fehlerhafte und unsachgemäße Montage

zurückzuführen sind.

• Der minimale Sicherheitsabstand zwischen Koch-

mulde und Haube muss 650 mm betragen (einige

Modelle können an einer geringeren Höhe installiert

werden, beziehen Sie sich dazu auf den Absatz

Raumbedarf und Installation).

• Prüfen, ob die Netzspannung mit dem Wert auf

dem im Haubeninneren angebrachten Schild

• Bei Geräten der Klasse I ist sicherzustellen, dass

die elektrische Anlage des Wohnhauses über eine

vorschriftsmäßige Erdung verfügt.

• Das Anschlussrohr der Haube zur Luftaustrittsöff-

nung muss einen Durchmesser von 120 mm oder

darüber aufweisen. Der Rohrverlauf muss so kurz

• Die Haube darf an keine Entlüftungsschächte

angeschlossen werden, in die Verbrennungsgase

(Heizkessel, Kamine usw.) geleitet werden.

• Werden im Raum außer der Dunstabzugshaube

andere, nicht elektrisch betriebene (z.B. gas-

betriebene) Geräte verwendet, muss für eine

ausreichende Belüftung gesorgt werden. Sollte die

Küche diesbezüglich nicht entsprechen, ist an einer

Aussenwand eine Öffnung anzubringen, die Frisch-

luftzufuhr gewährleistet. Der Gebrauch ist dann

sachgemäß und sicher, wenn der max. Unterdruck

des Raums nicht mehr als 0,04 mbar beträgt.

• Ein schadhaftes Kabel muss vom Hersteller oder

vom technischen Kundendienst ausgewechselt

werden, damit jedes Risiko vermieden wird.

• Bei Anschluss der Haube an das Stromnetz muss

ein zweipoliger Schalter mit einem Öff-nungsweg

von mindestens 3 mm zwischengeschaltet werden.

• Wenn die Anweisungen für die Installation für die

Gaskochgeräts einen größeren Abstand oben

angegeben, muss dies berücksichtigt werden.

Vorschriften über die Entlastung der Luft müssen

• Die Dunstabzugshaube ist ausschließlich zum

Einsatz im privaten Haushalt und zur Beseitigung

von Küchengerüchen vorgesehen.

• Unsachgemäßer Einsatz der Haube ist zu unter-

• Große Flammen bei eingeschalteter Haube

niemals unbedeckt lassen.

• Die Intensivität der Flamme ist so zu regulieren,

dass sie den Topfboden nicht überragt.

• Frittiergeräte müssen während des Gebrauchs

stets beaufsichtigt werden: überhitztes Öl kann sich

• Keine ambierten Speisen unter der Abzugshaube

zubereiten: Brandgefahr.

• Dieses Gerät darf nicht von Personen, auch Kin-

dern, mit verminderten psychi-schen, sensorischen

und geistigern Fähigkeiten, oder von Personen

ohne Erfahrung und Kenntnisse benutzt werden,

sofern sie nicht von für ihre Sicherheit verantwortli-

chen Personen beaufsichtigt und beim Gebrauch

des Geräts angeleitet werden.

• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe

des Geräts aufhalten und auf keinen Fall mit dem

• “ACHTUNG: Die zugänglichen Teile können sehr

heiß werden, wenn sie mit Kochgeräten eingesetzt

• Bevor Wartungsarbeiten durchgeführt werden,

muss die Stromzufuhr zur Haube unterbrochen

werden, indem der Stecker gezogen oder der

Hauptschalter abgeschaltet wird.

• Bei der Filterwartung müssen die vom Hersteller

empfohlenen Zeiträume zum Austauschen der

Filter genauestens eingehalten werden (Brandge-

- Geruchslter W Sie können weder gewaschen

noch wiederverwendet werden und sind alle 4

Betriebsmonate bzw. bei starkem Einsatz auch

häuger auszutauschen.

- Fettlter Z Sie müssen nach 2-monatigem

Betrieb bzw. bei starkem Einsatz auch häuger

gereinigt werden, was im Geschirrspüler möglich

- Kontrolllampen der Steuerungen, wo vorhanden.

• Zur Reinigung der Haubenächen Wir empfehlen

ein feuchtes Tuch und ein mildes Flüssigreini-

4. BEDIENELEMENTE AB CD FE A: On/Off Haubenbetrieb

Mit Berühren der Taste bei ausgeschalteter Haube

werden alle Funktionen beleuchtet (Intensität 50%)

Mit Berühren der Taste bei eingeschalteter Haube

werden alle Funktionen unterbunden (Motore Off +

B: Verwaltet die Motordrehzahl: 0-V1-

V2-V3-V4-P Mit Berühren des Bereichs wird der Motor bei der

gewünschten Geschwindigkeit eingeschaltet.

P = Intensivgeschwindigkeit, auf 5 Minuten eingestellt,

nach deren Ablauf wieder zur vorherigen Geschwin-

digkeit zurückgekehrt wird, wenn bei Motor Off

aktiviert, erfolgt der Wechsel zu V1.Bei Berühren der

gewünschten Geschwindigkeit wird diese im Vergleich

zu den anderen Funktionen (Intensität 50%) stärker

beleuchtet (Intensität 100%)

Aktiviert mit Berühren der Taste das um 10 Minuten

verzögerte automatische Abschalten von Motor und

Nur bei eingeschaltetem Motor bei nicht intensiver

Geschwindigkeit und Sensor = Off aktivierbar.

Aktiviert/Deaktiviert den Empfänger der Fernbe-

Bei 4 Sekunden langem Berühren der Taste und

Fehlen anderer Alarme blinkt die LED wie folgt(Motore

Off + Beleuchtung Off):

4 Sekunden für Aktivierung der Fernbedienung

2 Sekunden für Deaktivierung der Fernbedienung

In diesem Modus funktioniert die Haube für max. 5

Stunden automatisch und nach Ablauf dieser Frist

wird der Motor ausgeschaltet. Die Haube ändert die

Motordrehzahl auf Grundlage der Erfassungen des

Die Tasten B und C funktionieren nicht, der Sensor

wird durch Drücken der Taste oder Ausschalten der

E: Verwaltet die Lichtintensität: 0-L1-L2-

Mit Berühren des Bereichs schaltet sich die Beleuch-

tung mit der gewünschten Intensität ein.

Bei Berühren der gewünschten Lichtintensität wird die-

se im Vergleich zu den anderen Funktionen (Intensität

50%) stärker beleuchtet (Intensität 100%)

F: Filter-Reset:Führt durch Berühren

der Taste bei ausgeschaltetem Motor+

Lichtintensität ein Reset des Filtersätti-

Nach 100 Betriebsstunden zeigt die bleibend einge-

schaltete LED die Sättigung der Metalllter an.

Nach 200 Betriebsstunden zeigt die blinkende LED die

Sättigung der Aktivkohlelter an.

Aktiviert/Deaktiviert den Sättigungsalarms des

Bei 4 Sekunden langem Berühren der Taste und

Fehlen anderer Alarme blinkt die LED wie folgt(Motore

Off + Beleuchtung Off):

4 Sekunden für Aktivierung des Sättigungsalarms des

2 Sekunden für Deaktivierung des Sättigungsalarms

des Aktivkohlelters

Nach dem Anschluss der Haube an das Stromnetz,

sind die Befehle nach 4 Sekunden aktiviert. Bei

ausgeschalteter Haube wird keine Funktion visualisiert

und nur der helle Teil des Steuerpaneels ist sichtbar.

Alles andere wird durch Berühren der Taste A

beleuchtet (Intensität 50%).Die Steuerungen werden

durch Berühren der betreffenden Funktion aktiviert,

die daraufhin im Vergleich zu den anderen Hauben-

funktionen (Intensität 50%) stärker beleuchtet wird

Nachdem 10 Sekunden lang kein Befehl erfolgt ist,

bleiben nur die selektierten Funktionen eingeschaltet

(Intensität100%) und die anderen werden ausgeschal-

tet (Intensität 50%). Nach 7 Stunden des Betriebs

ohne Befehle schaltet sich die Haube aus (Motor Off

+ Beleuchtung Off), Von hier aus können Sie die Funk-

tion für activiting berühren, und die nächsten können

Sie die gewünschte Funktion auszuwählen.Eine

Funktion der Haube (Geschwindigkeit und Beleuch-

tung), kann nicht nur durch Berühren der Schalttafel,

sondern auch durch Auegen und zur gewünschten

Funktion ziehen eines Fingers aktiviert werden. Wird

das Ausschalten von Motor und Beleuchtung auf Null

gesteuert, bleiben alle LEDs der Steuerungen zu 50%

leuchtend, und sofern in den folgenden 10sec keine

anderen Befehle gegeben werden, verlöschen alle

LEDs, mit Ausnahme der LEDs “0”, die noch weitere

15min eingeschaltet bleiben.9

5. OPTIONEN DER ABZUGS HAUBE IM SENSOR-MODUS Bei Funktion im Sensor-Modus sind zwei Arten von

Kochfeldern möglich:

Anfangs ist Elektrokochfeld selektiert. Dies kann mit

der folgenden Prozedur geändert werden:

• Die Abzugshaube mit der On/Off Taste ausschalten

• Die Sensor-Taste 8 Sekunden lang drücken, bis die

LED zur Bestätigung blinkt:

- 4 Mal Blinken zeigt an,das Elektrokochfeld

- 2 Mal Blinken steht für Gaskochfeld;

• Unterbrechen Sie die Stromversorgung für 10

Sekunden und schließen Sie es wieder.

Bei jedem Wechsel des Kochfelds erfolgt eine Kalib-

Kalibrierprozedur: jedes Mal, wenn die Haube ge-

speist oder das Kochfeld gewechselt wird, erfolgt eine

Kalibrierprozedur des Sensors, während der die Hau-

be keinen Garprozessen oder sehr starken Gerüchen,

wie Löse- oder Reinigungsmittel, ausgesetzt werden.

Dieser Prozess erfordert jeweils die folgenden

• 13min bei Selektion des Elektrokochfelds;

• 1 min bei Selektion des Gaskochfelds;

Dieser Vorgang wird durch Blinken der LED der

Sensor-Taste angezeigt, wenn diese gedrückt wurde.

Während des Kalibriervorgangs darf der Motor nicht

eingeschaltet werden.

Achtung: Sprühen Sie niemals direkt auf dem Grill

Putzmittel, sondern nur mit einem Tuch mit Reiniger

getränkten sauber. Vermeiden Sie die Reinigung des

Grills Alkohol oder Silikon.

6. BELEUCHTUNG Achtung: Dieses Gerät ist mit einer weißen LED-Lam-

pe der Klasse 1M gemäß EN 60825-1 ausgestattet:

1994 + A1:2002 + A2:2001; max. gelieferte Lichtleis-

tung @439nm: 7µW. Nicht direkt mit optischen Instru-

menten (Fernglas, Lupe, usw.) in das Licht schauen.

• Ersatz für Kunden-Support kontaktieren (“Fuer den

Einkauf von Ersatzlampen bitte wenden Sie sich an

den Kundendienst”).10
