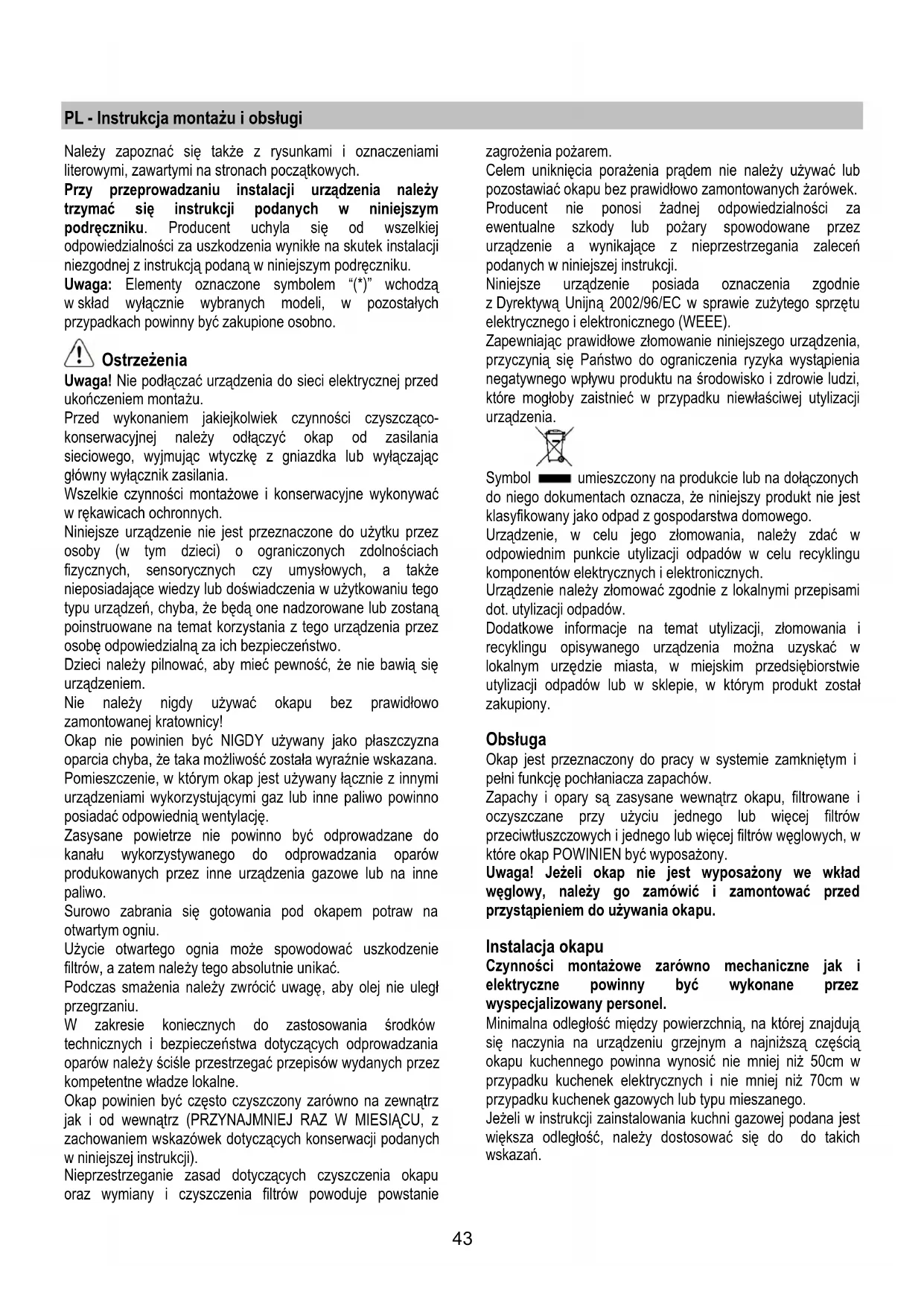

PL - Instrukcja montażu i obsługi

Należy zapoznać się także z rysunkami i oznaczeniami

literowymi, zawartymi na stronach początkowych.

Przy przeprowadzaniu instalacji urządzenia należy

trzymać się instrukcji podanych w niniejszym

podręczniku. Producent uchyla się od wszelkiej

odpowiedzialności za uszkodzenia wynikłe na skutek instalacji

niezgodnej z instrukcją podaną w niniejszym podręczniku.

Uwaga: Elementy oznaczone symbolem “(*)” wchodzą

w skład wyłącznie wybranych modeli, w pozostałych

przypadkach powinny być zakupione osobno.

Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed

ukończeniem montażu.

Przed wykonaniem jakiejkolwiek czynności czyszcząco-

konserwacyjnej należy odłączyć okap od zasilania

sieciowego, wyjmując wtyczkę z gniazdka lub wyłączając

główny wyłącznik zasilania.

Wszelkie czynności montażowe i konserwacyjne wykonywać

w rękawicach ochronnych.

Niniejsze urządzenie nie jest przeznaczone do użytku przez

osoby (w tym dzieci) o ograniczonych zdolnościach

fizycznych, sensorycznych czy umysłowych, a także

nieposiadające wiedzy lub doświadczenia w użytkowaniu tego

typu urządzeń, chyba, że będą one nadzorowane lub zostaną

poinstruowane na temat korzystania z tego urządzenia przez

osobę odpowiedzialną za ich bezpieczeństwo.

Dzieci należy pilnować, aby mieć pewność,

Nie należy nigdy używać okapu bez prawidłowo

zamontowanej kratownicy!

Okap nie powinien być NIGDY używany jako płaszczyzna

oparcia chyba, że taka możliwość została wyraźnie wskazana.

Pomieszczenie, w którym okap jest używany łącznie z innymi

urządzeniami wykorzystującymi gaz lub inne paliwo powinno

posiadać odpowiednią wentylację.

Zasysane powietrze nie powinno być odprowadzane do

kanału wykorzystywanego do odprowadzania oparów

produkowanych przez inne urządzenia gazowe lub na inne

Surowo zabrania się gotowania pod okapem potraw na

Użycie otwartego ognia może spowodować uszkodzenie

filtrów, a zatem należy tego absolutnie unikać.

Podczas smażenia należy zwrócić uwagę, aby olej nie uległ

W zakresie koniecznych do zastosowania środków

technicznych i bezpieczeństwa dotyczących odprowadzania

y ściśle przestrzegać przepisów wydanych przez

kompetentne władze lokalne.

Okap powinien być często czyszczony zarówno na zewnątrz

jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z

zachowaniem wskazówek dotyczących konserwacji podanych

w niniejszej instrukcji).

Nieprzestrzeganie zasad dotyczących czyszczenia okapu

oraz wymiany i czyszczenia filtrów powoduje powstanie

Celem uniknięcia porażenia prądem nie należy używać lub

pozostawiać okapu bez prawidłowo zamontowanych żarówek.

Producent nie ponosi żadnej odpowiedzialności za

ewentualne szkody lub pożary spowodowane przez

urządzenie a wynikające z nieprzestrzegania zaleceń

podanych w niniejszej instrukcji.

Niniejsze urządzenie posiada oznaczenia zgodnie

z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprzętu

elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia,

przyczynią się Państwo do ograniczenia ryzyka wystąpienia

ywu produktu na środowisko i zdrowie ludzi,

które mogłoby zaistnieć w przypadku niewłaściwej utylizacji

umieszczony na produkcie lub na dołączonych

do niego dokumentach oznacza, że niniejszy produkt nie jest

klasyfikowany jako odpad z gospodarstwa domowego.

Urządzenie, w celu jego złomowania, należy zdać w

odpowiednim punkcie utylizacji odpadów w celu recyklingu

komponentów elektrycznych i elektronicznych.

Urządzenie należy złomować zgodnie z lokalnymi przepisami

dot. utylizacji odpadów.

Dodatkowe informacje na temat utylizacji, złomowania i

recyklingu opisywanego urządzenia można uzyskać w

lokalnym urzędzie miasta, w miejskim przedsiębiorstwie

utylizacji odpadów lub w sklepie, w którym produkt został

Okap jest przeznaczony do pracy w systemie zamkniętym i

pełni funkcję pochłaniacza zapachów.

Zapachy i opary są zasysane wewnątrz okapu, filtrowane i

oczyszczane przy użyciu jednego lub więcej filtrów

przeciwtłuszczowych i jednego lub więcej filtrów węglowych, w

które okap POWINIEN być wyposażony.

Uwaga! Jeżeli okap nie jest wyposażony we wkład

węglowy, należy go zamówić i zamontować przed

przystąpieniem do używania okapu.

Czynności montażowe zarówno mechaniczne jak i

elektryczne powinny być wykonane przez

wyspecjalizowany personel.

Minimalna odległość między powierzchnią, na której znajdują

się naczynia na urządzeniu grzejnym a najniższą częścią

okapu kuchennego powinna wynosić nie mniej niż 50cm w

przypadku kuchenek elektrycznych i nie mniej niż 70cm w

przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest

większa odległość, należy dostosować się do do takich

Połączenie elektryczne

Napięcie sieci powinno odpowiadać napięciu wskazanemu na

tabliczce znamionowej umieszczonej wewnątrz okapu.

Produkt jest przeznaczony do bezpośredniego podłączenia do

sieci zasilania należy, zatem umieścić wyłącznik

dwubiegunowy spełniający obowiązujące przepisy i który

powinien zapewnić całkowite odłączenie od sieci w

warunkach przeciążenia kategorii III, zgodnie z wymogami

UWAGA! Detal B (listwa mocowania do sufitu - Rys. 1),

jest wyposażony w kabel (żółto-zielony), który należy

podłączyć do uziomu domowej instalacji elektrycznej.

UWAGA! Należy zwrócić szczególną uwagę na

pozycjonowanie kabla; nieprzestrzeganie tego zalecenia

może spowodować poważne uszkodzenie urządzenia i/lub

porażenie elektryczne użytkownika lub instalatora. Dalsze

szczegóły są pokazane na Rys. 6-18

Uwaga! Wymiana kabla łączącego urządzenie z siecią

powinna być wykonana przez personel autoryzowanego

serwisu technicznego.

Okap jest zaopatrzony w kołki mocujące odpowiednie do

większości ścian i sufitów. Konieczne jest jednak zasięgnięcie

porady wykwalifikowanego technika, aby upewnić się co do

odpowiedniości materiałów w zależności od typu ściany lub

sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby

wytrzymać ciężar okapu.

H. Przewód połączeniowy

K. Drążek sterowniczy

Uwaga! Wchodzący w skład dostawy drążek sterowniczy

powinien być zaistalowany pod koniec montażu, przed

podłączeniem okapu do sieci elektrycznej.

Umieścić drążek sterowniczy w odpowiednim gnieździe

(patrz rysunki na pierwszych stronach niniejszej instrukcji

– przyłącze typu zatrzaskowego, wymuszony kierunek

L. Żarówka halogenowa

M. Rama bocznych elementów filtra

N. Filtr z aktywnym węglem

O. Filtr metalowy przeciwtłuszczowy

P. Rama nośna filtra węglowego i przeciwtłuszczowego

Q. Zaczepy ramy nośnej filtra

W przypadku, gdy powietrze w pomieszczeniu kuchennym

jest szczególnie zanieczyszczone, należy używać okapu

ustawionego na najwyższą prędkość. Zaleca się uruchomienie

wyciągu 5 minut przed przystąpieniem do gotowania

jakichkolwiek potraw i pozostawienie go włączonym jeszcze

przez ok. 15 minut po zakończeniu gotowania.

Okap jest wyposażony w urządzenie typu "TOUCH" służące

do kontroli oświetlenia i prędkości.

W zakresie prawidłowej obsługi należy zapoznać się z

poniższymi wskazówkami.

Okap może być sterowany zdalnym sterownikiem dostępnym

w opcji (patrz rozdział dotyczący opisu działania zdalnego

Funkcja automatycznego załączenia

Okap jest wyposażony w czujnik temperatury, który uruchamia

silnik na 1 prędkości (mocy) zasysania w przypadku, gdy

temperatura otoczenia przekroczy 70°C.

Użytkownik może, jednak, wyłączyć lub zmienić prędkość

(moc) zasysania (patrz podrozdział "Kontrola prędkości

Kontrola prędkości (mocy) zasysania

Wybór prędkości (mocy) zasysania jest cykliczny według

sekwencji prędkości "stand-by - 1-2-3-4- Stand by -1-2-...", a

zatem, każde dotknięcie klawisza T1 na drążku sterowniczym

zwiększa o jeden stopień prędkość, aż do całkowitego

wyłączenia (stand-by), jeżeli klawisz zostanie naciśnięty w

chwili, gdy urządzenie pracuje na 4 stopniu prędkości (mocy)

Okap może też być wyłączony (stand by) przy każdej

prędkości przez przed

łużone naciśnięcie (przez okres dłuższy

niż 3 sekundy) klawisza T1 drążka sterowniczego.

Prędkość (moc) pracy okapu może być ustalona kontrolując

kolor diody, w którą jest wyposażony drążek sterowniczy wg

następującego schematu:

Okap w trybie stand-by: DIODA LED WYŁĄCZONA

1 prędkość (moc) zasysania – dioda led ZIELONA

2 prędkość (moc) zasysania – dioda led POMARAŃCZOWA

3 prędkość (moc) zasysania – dioda led CZERWONA

4 prędkość (moc) zasysania – dioda led CZERWONA MIGAJĄCA Nota: 4 prędkość (moc) zasysania załącza się na 5 minut, po

czym silnik zasysania przechodzi na 2 prędkość.

Ponowne naciśnięcie powoduje wyłączenie silnika (Stand by).45

Konieczność mycia filtrów przeciwtłuszczowych: dioda led

ZIELONA MIGAJĄCA (zapoznać się z instrukcjami

dotyczącymi "Kasowania i konfiguracji sygnalizacji nasycenia

Konieczność mycia lub wymiany filtrów węglowych: dioda

led POMARAŃCZOWA (bursztynowa) MIGAJĄCA (zapoznać

się z instrukcjami dotyczącymi "Kasowania i konfiguracji

sygnalizacji nasycenia filtrów")

Nota: Kasowanie może być wykonane za pomocą drążka

sterowniczego lub za pośrednictwem pilota.

Kontrola centralnego oświetlenia

Centralne oświetlenie może być załączone lub wyłączone

naciskając klawisz T2 drążka sterowniczego.

Kontrola bocznego oświetlenia, (jeżeli na wyposażeniu)

Boczne oświetlenie może być załączone lub wyłączone

naciskając PRZEZ DŁUŻSZY OKRES klawisz T2 drążka

PRZEDŁUŻONE NACIŚNIĘCIE klawisza umożliwia

włączenie, wyłączenie, a także wyregulowanie natężenia

Nota: Funkcje włączenia, wyłączenia (i regulacji) są

Regulacja natężenia oświetlenia nie jest dostępna w okapach

wyposażonych w oświetlenie neonowe.

Kasowanie i konfiguracja sygnalizacji nasycenia filtrów

Załączyć okap na dowolnej prędkości (patrz podrozdział

“Wybór prędkości (mocy) zasysania”)

Kasowanie sygnalizacji nasycenia filtra

przeciwtłuszczowego (DIODA LED ZIELONA MIGAJĄCA

na drążku sterowniczym)

Wykonać najpierw konserwację filtra, jak opisano w

stosownym podrozdziale.

Nacisnąć przez dłuższy okres (dłużej niż 3 sekundy) klawisz

T1 drążka sterowniczego, dioda LED przestaje migać

informując, że sygnalizacja została skasowana, a okap

Kasowanie sygnalizacji nasycenia filtra węglowego

(DIODA LED POMARAŃCZOWA (bursztynowa)

Wykonać najpierw konserwację filtra, jak opisano w

stosownym podrozdziale.

Nacisnąć przez dłuższy okres (dłuż

ej niż 3 sekundy) klawisz

T1 drążka sterowniczego, dioda LED przestaje migać

informując, że sygnalizacja została skasowana, a okap

Wyłączenie sygnalizacji nasycenia filtra węglowego (do

specjalnych zastosowań)

Wyłączyć okap (patrz powyższy podrozdział “Wybór prędkości

Nacisnąć przez dłuższy okres (dłużej niż 5 sekundy) klawisz

T1 drążka sterowniczego, dioda LED ZIELONA zacznie migać

informując, że sygnalizacja nasycenia filtra węglowego została

Aby ponownie uruchomić sygnalizację nasycenia filtra

węglowego należy powtórzyć czynność, dioda LED POMARAŃCZOWA (bursztynowa) zacznie migać.

Demontaż drążka sterowniczego.

Odłączyć urządzenie od sieci elektrycznej.

Usunąć filtr przeciwtłuszczowy.

Wyjąć drążek sterowniczy podważając go za pomocą małego

śrubokręta lub podobnego narzędzia.

UObsługa zdalnego sterownika

Zdalny sterownik kontroluje wszystkie funkcje okapu:

Wybór prędkości (mocy) zasysania

Kontrola głównego oświetlenia

Kontrola bocznego oświetlenia

Kasowanie i konfiguracja sygnalizacji nasycenia

Wybór prędkości (mocy) zasysania:

Przycisnąć klawisz "◄" lub klawisz "►" aż do wyświetlenia

na pilocie symbolu funkcji “Wybór prędkości (mocy)

Przycisnąć klawisz “+” lub klawisz “-” albo klawisz "■" celem

zwiększenia lub zmniejszenia albo wyłączenia (stand by)

prędkości (mocy zasysania).

Kontrola głównego oświetlenia:

Przycisnąć klawisz "◄" lub klawisz "►" aż do wyświetlenia

na pilocie symbolu funkcji “Kontroli głównego oświetlenia”

Główne oświetlenie może być włączone lub wyłączone w

1. Przycisnąć klawisz “+” lub klawisz “-”, aby włączyć (ON)

lub wyłączyć (OFF) główne światło.

2. Przycisnąć klawisz "■" , aby zmieni

ć status oświetlenia z

wyłączonego (OFF) na włączone (ON) lub odwrotnie.

Kontrola bocznego oświetlenia:

Przycisnąć klawisz "◄" lub klawisz "►" aż do wyświetlenia

na pilocie symbolu funkcji “Kontroli bocznego oświetlenia”

Przycisnąć klawisz "■" aby zmienić status oświetlenia z

wyłączonego (OFF) na włączone (ON) na maksymalnym

natężeniu lub odwrotnie.

Przycisnąć klawisz “-” aby zmniejszyć natężenie światła

bocznego oświetlenia, aż do wyłączenia.

Przycisnąć klawisz “+” aby zwiększyć natężenie światła

bocznego oświetlenia.46

Kasowanie i konfiguracja sygnalizacji nasycenia filtrów

Włączyć okap na obojętną prędkość (patrz wzmiankowany

rozdział “Wybór prędkości (mocy) zasysania”)

Przycisnąć klawisz "◄" lub klawisz "►" aż do wyświetlenia

na pilocie symbolu funkcji “Kasowania i konfiguracji

sygnalizacji nasycenia filtrów”

Kasowanie sygnalizacji nasycenia filtra węglowego

(DIODA LED ZIELONA MIGAJĄCA na drążku

Wykonać najpierw konserwację filtra jak opisano w

stosownym rozdziale.

Jednocześnie przycisnąć przez okres około 3 sekund klawisze

“+” i “-”, dioda LED przestaje migać potwierdzając wykonanie

skasowania sygnalizacji.

Kasowanie sygnalizacji nasycenia filtra węglowego

(DIODA LED POMARAŃCZOWA (bursztynowa)

Nota! W normalnych warunkach kasowanie sygnalizacji

nasycenia filtra węglowego jest wyłączone, aby je włączyć

należy przeczytać wskazówki podane w poniższym rozdziale

“Włączenie sygnalizacji nasycenia filtra węglowego”.

Wykonać najpierw konserwację filtra jak opisano w

stosownym rozdziale.

Jednocześnie przycisnąć przez okres około 3 sekund klawisze

“+” i “-”, dioda LED przestaje migać potwierdzając wykonanie

skasowania sygnalizacji.

Wyłączenie sygnalizacji stanu nasycenia filtra węglowego

(dotyczy specjalnych zastosowań)

Wyłączyć okap (patrz powyższy rozdział “Wybór prędkości

Przycisnąć klawisz "◄" lub klawisz "►" aż do wyświetlenia

na pilocie symbolu funkcji “Kasowania i konfiguracji

sygnalizacji nasycenia filtrów”. Jednocześnie przycisnąć przez

okres około 3 sekund klawisze “+” i “-”, dioda LED będzie

migać na pomarańczowo (bursztynowo)

Jednocześnie przycisnąć, przez okres około 3 sekund,

klawisze “+” i “-”, lampka LED będzie migać na ZIELONO

celem wskazania, że funkcja sygnalizacji stanu nasycenia

filtra węglowego została wyłączona.

W celu ponownego włączenia funkcji sygnalizacji stanu

nasycenia filtra węglowego, należy powtórzyć wyżej opisaną

Czyścić zdalny sterownik przy użyciu miękkiej szmatki

i łagodnego środka czyszczącego niezawierającego

substancji ściernych.

• Za pomocą małego płaskiego śrubokręta otworzyć wieko

• Wymienić zużytą baterię na nową 12 V typu MN21/23

W trakcie umieszczania baterii przestrzegać

biegunowości podanej wewnątrz gniazda!

Likwidacja baterii powinna być wykonana zgodnie

ze wszystkimi normami i przepisami krajowymi. Zużyte baterie

nie powinny być usuwane razem z innymi, zwykłymi

Likwidacja baterii powinna być wykonana w sposób

W celu uzyskania szczegółowych informacji dotyczących

ochrony środowiska, recyklingu i usuwania baterii należy

skontaktować się z biurem ds. selektywnej zbiórki odpadów.

Przed przystąpieniem do jakichkolwiek operacji związanych z

konserwacją urządzenia, należy wyłączyć okap z sieci

zasilania energią elektryczną.

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz

(przynajmniej z tą samą częstotliwością, z którą wykonuje się

czyszczenie filtrów przeciwtłuszczowych) przy użyciu szmatki

nawilżonej łagodnymi środkami. Nie należy używać środków

NIE STOSOWAĆ ALKOHOLU!

Uwaga: Nieprzestrzeganie przepisów dotyczących

czyszczenia urządzenia i wymiany filtrów powoduje powstanie

zagrożenia pożarem. Zaleca się zatem przestrzeganie

Producent nie ponosi żadnej odpowiedzialności za

ewentualne szkody powstałe w odniesieniu do silnika lub

pożary wynikające z nieprzestrzegania zasad konserwacji

oraz wzmiankowanych wyżej instrukcji.

Filtr przeciwtłuszczowy

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy

wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu

posiada wskaźnik – informuje o konieczności jego wymiany),

za pomocą nieżrącego środka czyszczącego, ręcznie lub

w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Podczas mycia w zmywarce filtr przeciwtłuszczowy metaliczny

może się odbarwić, ale nie zmienią się jego charakterystyczne

Filtr na węgiel ( tylko dla wersji filtrującej)

Zatrzymuje przykre zapachy pochodzące z gotowania.

Filtr węglowy może być myty co dwa miesiące (lub, gdy

system odczytujący nasycenie filtra wskaże taką konieczność

– jeżeli taki system wchodzi w stan wyposażenia posiadanego

okapu) ciepłą wodą z dodatkiem odpowiednich detergentów

lub w zmywarce w temperaturze 65°C (w przypadku mycia

w zmywarce wykonać pełny cykl mycia zmywarki bez naczyń

Usunąć nadmiar wody, zwracając uwagę, aby nie uszkodzić

filtra, a następnie umieścić filtr w piekarniku na 10 minut w

temperaturze 100°C celem całkowitego wysuszenia.

Filtr należy wymieniać co 3 lata lub w przypadku stwierdzenia

uszkodzenia materiału.

Przed przystąpieniem do jakichkolwiek operacji związanych z

konserwacją urządzenia, należy wyłączyć okap z sieci

zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Wymiana głównego oświetlenia: należy używać wyłącznie

żarówki halogenowe o max mocy 40W 40° D25 GU10.

Obrócić w kierunku przeciwnym do ruchu wskazówek zegara

o około 1/4 pełnego obrotu i wyjąć.

Umieścić żarówkę w stosownym gniazdku tak, aby styki

żarówki znalazły się wewnątrz stosownych gniazdek oprawki,

obrócić w kierunku ruchu wskazówek zegara o około 1/4

Niektóre modele są wyposażone w boczne oś

Do wymiany należy użyć żarówek o takim samym kształcie i

mocy wynoszącej max 40W (E14).

Aby dostać się do gniazda żarówek należy usunąć pokrywę A.

W przypadku, gdy oświetlenie nie działa należy najpierw

sprawdzić, czy lampki zostały wkręcone prawidłowo. Jeżeli po

przeprowadzeniu takiej kontroli oświetlenie nadal nie działa,

należy zwrócić się do serwisu.48

HU - Felszerelési és használati utasítás
