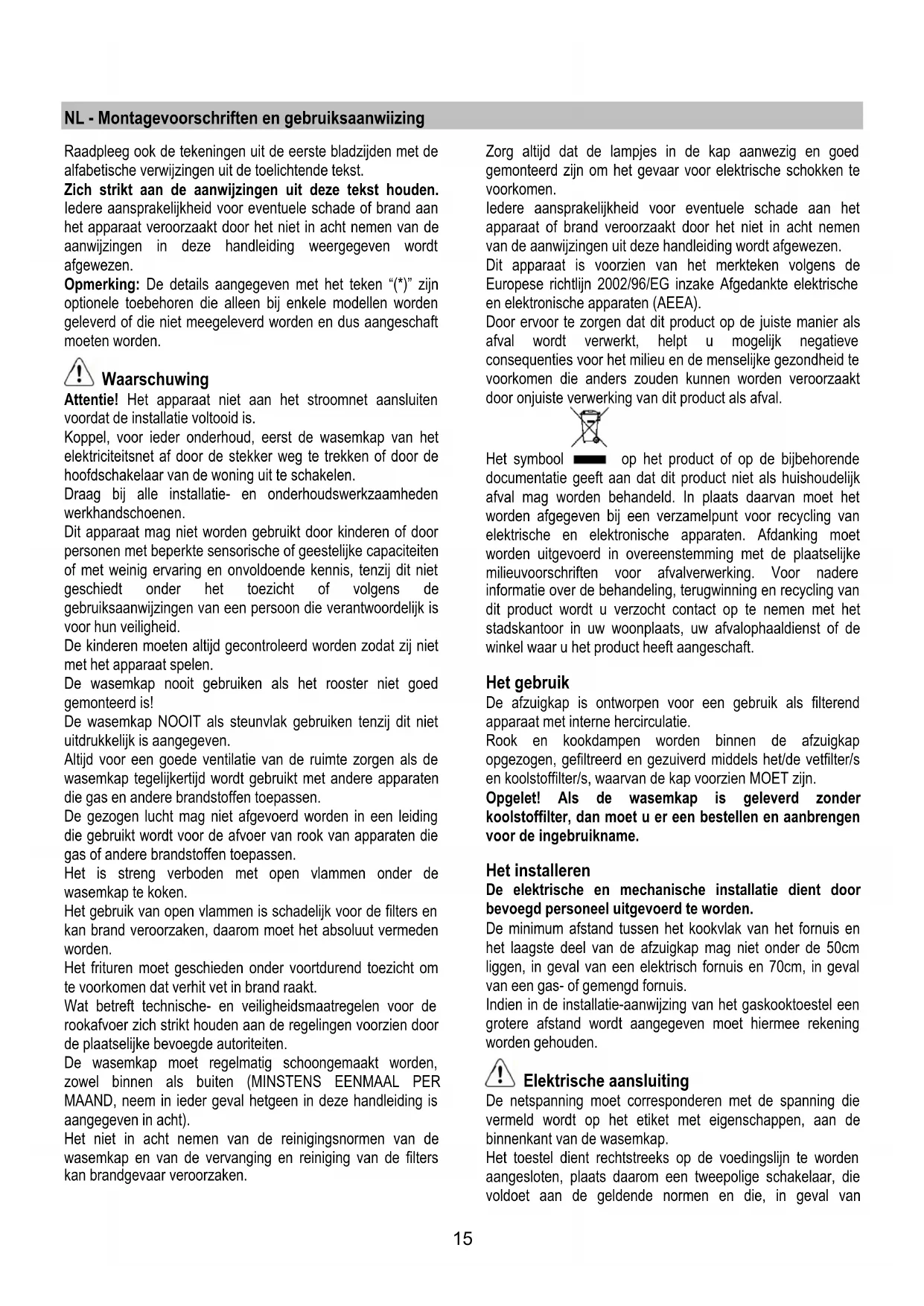

NL - Montagevoorschriften en gebruiksaanwiizing

Raadpleeg ook de tekeningen uit de eerste bladzijden met de

alfabetische verwijzingen uit de toelichtende tekst.

Zich strikt aan de aanwijzingen uit deze tekst houden.

Iedere aansprakelijkheid voor eventuele schade of brand aan

het apparaat veroorzaakt door het niet in acht nemen van de

aanwijzingen in deze handleiding weergegeven wordt

Opmerking: De details aangegeven met het teken “(*)” zijn

optionele toebehoren die alleen bij enkele modellen worden

geleverd of die niet meegeleverd worden en dus aangeschaft

Attentie! Het apparaat niet aan het stroomnet aansluiten

voordat de installatie voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het

elektriciteitsnet af door de stekker weg te trekken of door de

hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installatie- en onderhoudswerkzaamheden

Dit apparaat mag niet worden gebruikt door kinderen of door

personen met beperkte sensorische of geestelijke capaciteiten

of met weinig ervaring en onvoldoende kennis, tenzij dit niet

geschiedt onder het toezicht of volgens de

gebruiksaanwijzingen van een persoon die verantwoordelijk is

voor hun veiligheid.

De kinderen moeten altijd gecontroleerd worden zodat zij niet

met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster niet goed

De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet

uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de

wasemkap tegelijkertijd wordt gebruikt met andere apparaten

die gas en andere brandstoffen toepassen.

De gezogen lucht mag niet afgevoerd worden in een leiding

die gebruikt wordt voor de afvoer van rook van apparaten die

gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de

Het gebruik van open vlammen is schadelijk voor de filters en

kan brand veroorzaken, daarom moet het absoluut vermeden

Het frituren moet geschieden onder voortdurend toezicht om

te voorkomen dat verhit vet in brand raakt.

Wat betreft technische- en veiligheidsmaatregelen voor de

rookafvoer zich strikt houden aan de regelingen voorzien door

de plaatselijke bevoegde autoriteiten.

De wasemkap moet regelmatig schoongemaakt worden,

zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is

aangegeven in acht).

Het niet in acht nemen van de reinigingsnormen van de

wasemkap en van de vervanging en reiniging van de filters

kan brandgevaar veroorzaken.

Zorg altijd dat de lampjes in de kap aanwezig en goed

gemonteerd zijn om het gevaar voor elektrische schokken te

Iedere aansprakelijkheid voor eventuele schade aan het

apparaat of brand veroorzaakt door het niet in acht nemen

van de aanwijzingen uit deze handleiding wordt afgewezen.

Dit apparaat is voorzien van het merkteken volgens de

Europese richtlijn 2002/96/EG inzake Afgedankte elektrische

en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als

afval wordt verwerkt, helpt u mogelijk negatieve

consequenties voor het milieu en de menselijke gezondheid te

voorkomen die anders zouden kunnen worden veroorzaakt

door onjuiste verwerking van dit product als afval.

op het product of op de bijbehorende

documentatie geeft aan dat dit product niet als huishoudelijk

afval mag worden behandeld. In plaats daarvan moet het

worden afgegeven bij een verzamelpunt voor recycling van

elektrische en elektronische apparaten. Afdanking moet

worden uitgevoerd in overeenstemming met de plaatselijke

milieuvoorschriften voor afvalverwerking. Voor nadere

informatie over de behandeling, terugwinning en recycling van

dit product wordt u verzocht contact op te nemen met het

stadskantoor in uw woonplaats, uw afvalophaaldienst of de

winkel waar u het product heeft aangeschaft.

De afzuigkap is ontworpen voor een gebruik als filterend

apparaat met interne hercirculatie.

Rook en kookdampen worden binnen de afzuigkap

opgezogen, gefiltreerd en gezuiverd middels het/de vetfilter/s

en koolstoffilter/s, waarvan de kap voorzien MOET zijn.

Opgelet! Als de wasemkap is geleverd zonder

koolstoffilter, dan moet u er een bestellen en aanbrengen

voor de ingebruikname.

De elektrische en mechanische installatie dient door

bevoegd personeel uitgevoerd te worden.

De minimum afstand tussen het kookvlak van het fornuis en

het laagste deel van de afzuigkap mag niet onder de 50cm

liggen, in geval van een elektrisch fornuis en 70cm, in geval

van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een

grotere afstand wordt aangegeven moet hiermee rekening

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die

vermeld wordt op het etiket met eigenschappen, aan de

binnenkant van de wasemkap.

Het toestel dient rechtstreeks op de voedingslijn te worden

aangesloten, plaats daarom een tweepolige schakelaar, die

voldoet aan de geldende normen en die, in geval van16

overspanning III, volledig van het net ontkoppeld wordt, in

overeenstemming met de installatie voorschriften.

ATTENTIE! De detail B (beugel voor de bevestiging aan

het plafond - afb. 1), is voorzien van een geleider (geel-

groen) die aan een geaard stopcontact van de woning

aangesloten moet worden. afb. 4

ATTENTIE! Let bijzonder goed op de positionering van

de kabel, het niet in acht nemen van deze aanwijzing kan

ernstige schade aan het toestel veroorzaken en/of een

elektrische schok aan gebruiker en/of installateur. Voor meer

informatie zie afb. 6-18

Attentie! de verbindingskabel moet door een erkende

assistentiedienst worden vervangen.

De wasemkap is voorzien van bevestigingspluggen die

geschikt zijn voor de meeste muurs/plafonds. Er moet echter

contact opgenomen worden met een gekwalificeerd technicus

om u ervan te vergewissen dat de materialen geschikt zijn

voor het type muur/plafond. Het muur/plafond moet stevig

genoeg zijn om het gewicht van de kap te houden.

Beschrijving van de wasemkap

Attentie! De meegeleverde bedieningseenheid dient op

het laatst geïnstalleerd te worden, voordat de wasemkap

aan het elektriciteitsnet wordt verbonden.

Doe de bedieningseenheid op zijn plaats (zie de

tekeningen in de eerste bladzijden van dit boekje – klik

verbinding, verplichte invoerrichting).

Q. Haken van de filterhouder

In geval van een sterkere dampconcentratie een hogere

zuigkracht gebruiken.

We raden aan de afzuigkap 5 minuten voordat men begint te

koken aan te doen en deze nog voor ongeveer 15 minuten

nadat men beëindigt heeft aan te laten.

De kap is voorzien van een “TOUCH” inrichting voor de

bediening van het licht en van de zuigkracht.

Lees de hieronder weergegeven instructies voor een correct

De afzuigkap kan bediend worden middels een

afstandsbediening beschikbaar als extra toebehoren (zie de

betreffende paragraaf voor de werking van de

Functie automatische inschakeling

De kap is voorzien van een temperatuursensor die de motor

op de 1ste zuigkracht (snelheid) inschakelt als de

omgevingstemperatuur de 70°C overschrijdt.

De gebruiker kan altijd de kap uitschakelen of de zuigkracht

(snelheid) veranderen (zie de paragraaf “Regeling van de

zuigkracht (snelheid”).

Regeling van de zuigkracht (snelheid)

De zuigkracht (snelheid) selectie geschiedt op cyclische wijze

volgens de volgorde “stand-by - 1-2-3-4- Stand by -1-2-…”,

dus iedere keer dat op de knop T1 van de bedieningseenheid

wordt gedrukt neemt de zuigkracht (snelheid) met één

snelheid toe totdat, als de bedieningseenheid vanuit de 4de

zuigkracht (snelheid) opnieuw wordt ingedrukt, de kap uitgaat

Het is mogelijk de kap vanuit elke stand uit te schakelen

(stand-by) door langdurig (langer dan 3 seconden) op de toets

T1 van de bedieningseenheid te drukken.

Het is mogelijk vast te stellen op welke zuigkracht (snelheid)

de afzuigkap is ingesteld omdat de bedieningseenheid

voorzien is van een LED dat van kleur verandert naargelang

de zuigkracht (snelheid), de kleurverandering geschiedt op de

Afzuigkap in stand-by: LED UITGESCHAKELD

1ste zuigkracht (snelheid) - GROEN led

2de zuigkracht (snelheid) - ORANJE LED (amber)

3de zuigkracht (snelheid) - ROOD led

4de zuigkracht (snelheid) - ROOD led (KNIPPEREND)

Opmerking: de 4de zuigkracht (snelheid) blijft 5 minuten lang

aan, daarna gaat de zuigmotor op de 2de snelheid.

Door nogmaals op de bedieningseenheid te drukken gaat de

zuigmotor uit (Stand by).

Noodzaak om de vetfilters schoon te maken: GROEN KNIPPEREND LED (lees de aanwijzingen betreffende de

"Reset en configuratie van de filters verzadiging indicatie")

Noodzaak om de koolstoffilters te reinigen of te

vervangen: ORANJE (amber) (KNIPPEREND) Led (lees de

aanwijzingen betreffende de "Reset en configuratie van de

filters verzadiging indicatie")17

Opmerking: De reset kan zowel met de bedieningseenheid

als met de afstandsbediening uitgevoerd worden.

Bediening van het centrale licht

Het centrale licht kan aan- of uitgeschakeld worden door op

de toets T2 van de bedieningseenheid te drukken.

Bediening van de zijlichten (indien voorzien)

De zijlichten kunnen aan- of uitgeschakeld worden door

LANGDURIG op de toets T2 van de bedieningseenheid te

Door de eenheid LANGDURIG aan te raken is het mogelijk

om, behalve de lichten aan- en uit te schakelen, ook de

lichtintensiteit te regelen.

Opmerking: De functies aanschakelen, uitschakelen (en

regelen) wisselen elkaar af.

De regeling van de lichtintensiteit is niet mogelijk op

afzuigkappen met neonlicht.

Reset en configuratie van de filters verzadiging indicatie

Zet de kap op een willekeurige snelheid aan (zie paragraaf

hierboven “Zuigkracht (snelheid) selectie”).

Reset vetfilter verzadiging indicatie (GROEN KNIPPEREND LED op de bedieningseenheid)

Voer ten eerste de onderhoudshandelingen van het filter

uit, zoals beschreven in de betreffende paragraaf.

Druk langdurig (langer dan 3 seconden) op de toets T1 van de

bedieningseenheid, het LED stopt te knipperen hetgeen

aangeeft dat de reset van de indicatie is uitgevoerd, de kap

Reset koolstoffilter verzadiging indicatie (KNIPPEREND ORANJE (amber) LED )

Voer ten eerste de onderhoudshandelingen van het filter

uit, zoals beschreven in de betreffende paragraaf.

Druk langdurig (langer dan 3 seconden) op de toets T1 van de

bedieningseenheid te drukken, het LED stopt te knipperen

hetgeen aangeeft dat de reset van de indicatie is uitgevoerd,

Uitschakeling van de koolstoffilter verzadiging indicatie

(voor bijzondere toepassingen)

Schakel de kap uit (zie paragraaf hierboven “Zuigkracht

(snelheid) selectie”).

Druk langdurig (langer dan 5 seconden) op de toets T1 van de

bedieningseenheid, het LED knippert met GROEN licht,

hetgeen aangeeft dat de koolstoffilter verzadiging indicatie

Om de koolstoffilter verzadiging indicatie weer in te schakelen,

herhaal deze handeling, het LED knippert met een ORANJE

Demontage van de bedieningseenheid.

Verwijder het vetfilter.

Ontkoppel de connectoren.

Verwijder de bedieningseenheid door een hefbeweging te

maken met een kleine schroevedraaier of met een dergelijk

Gebruik van de afstandsbediening

met de afstandsbediening kunnen alle functies van de

afzuigkap bediend worden:

Zuigkracht (snelheid) selectie

Bediening van het centrale licht

Bediening van de zijlichten

Reset en configuratie van de filter verzadiging

Zuigkracht (snelheid) selectie:

Druk op de toets "◄" of "►" totdat, op de afstandsbediening,

het symbool van de functie “Zuigkracht (snelheid) selectie”

Druk op de toets “+” of “-” of "■" resp. om de zuigkracht te

verhogen, te verminderen of uit te schakelen (stand by).

Bediening van het centrale licht:

Druk op de toets "◄" of "►" totdat, op de afstandsbediening,

het symbool van de functie “Bediening centraal licht”

Het centrale licht kan op twee wijzen in- en uitgeschakeld

1. Druk op de toets “+” of “-” resp. om het centrale licht aan

(ON) of uit (OFF) te zetten.

2. Druk op de toets "■" om over te schakelen van licht uit

(OFF) naar licht aan (ON) of andersom.

Bediening van de zijlichten:

Druk op de toets "◄" of "►" totdat, op de afstandsbediening,

het symbool van de functie “Bediening van de zijlichten”

Druk op de toets "■" om over te schakelen van zijlichten uit

(OFF) naar zijlichten aan (ON) en andersom, op de maximale

Druk op de toets “-” om de lichtsterkte te verlagen totdat de

lichten helemaal uitgeschakeld worden.

Druk op de toets “+” om de lichtsterkte van de zijlichten te

Reset en configuratie van de filter verzadiging indicatie

Zet de kap op een willekeurige snelheid aan, zie paragraaf

“Zuigkracht (snelheid) selectie”

Druk op de toets "◄" of "►" totdat, op de afstandsbediening,

het symbool van de functie “Reset en configuratie van de filter

verzadiging indicatie” verschijnt18

Reset vetfilter verzadiging indicatie (KNIPPEREND GROEN LED op de bediening)

Voer ten eerste de onderhoudshandelingen van het filter

uit, zoals beschreven in de betreffende paragraaf.

Druk tegelijkertijd, ongeveer 3 seconden lang, op de toetsen

“+” en “-”, het LED knippert niet meer, dit betekent dat de

signalering reset is uitgevoerd.

Reset koolstoffilter verzadiging indicatie (KNIPPEREND)

ORANJE (amber) LED Opmerking! De koolstoffilter verzadiging indicatie is

gewoonlijk uitgeschakeld om deze te activeren zie paragraaf

“Activering Koolstoffilter verzadiging indicatie”.

Voer ten eerste de onderhoudshandelingen van het filter

uit, zoals beschreven in de betreffende paragraaf.

Druk tegelijkertijd, ongeveer 3 seconden lang, op de toetsen

“+” en “-”, het LED knippert niet meer, dit betekent dat de

signalering reset is uitgevoerd.

Uitschakeling van de koolstoffilter verzadiging indicatie

(voor bijzondere toepassingen)

Schakel de kap uit, zie paragraaf “Zuigkracht (snelheid)

Druk op de toets "◄" of "►" totdat, op de afstandsbediening,

het symbool van de functie “Reset en configuratie van de filter

verzadiging indicatie” verschijnt.

Druk tegelijkertijd ongeveer 3 seconden lang op de toetsen “+”

en “-”, Het LED gaat GROEN knipperen hetgeen aangeeft dat

de koolstoffilter verzadiging indicatie uitgeschakeld is.

Om de koolstoffilter verzadiging indicatie weer in te schakelen,

herhaal de handeling, het LED knippert met een ORANJE

Onderhoud van de afstandsbediening

Reiniging van de afstandsbediening:

Maak de afstandsbediening schoon met een zachte doek en

een neutraal reinigingsmiddel, zonder schuurmiddelen.

Vervanging van de batterij:

• Maak de batterijruimte met een kleine schroevendraaier

met een rechte punt open.

• Vervang de lege batterij met een nieuwe batterij van 12 V

Bij het invoeren van de batterijen let op de polariteit

aangegeven in de batterijruimte!

• Doe de batterijruimte weer dicht.

Afdanking van de batterijen

De batterijen moeten afgedankt worden in overeenstemming

met alle nationale normen en wetgeving. De gebruikte

batterijen niet met het gewone afval weggooien.

De batterijen moeten op een veilige wijze worden afgedankt.

Voor nadere informatie over milieubescherming, recycling en

afdanking van de batterijen, neem contact op met de bedrijven

die belast zijn met de gescheiden afvalinzameling.

Koppel voor ieder onderhoud eerst de afzuigkap af van het

De kap moet regelmatig schoon gemaakt worden, zowel

binnen als buiten (tenminste met dezelfde regelmaat waarmee

de vetfilters gereinigd worden). Gebruik voor het reinigen een

doek die u vochtig maakt met een beetje neutraal vloeibaar

reinigingsmiddel. Gebruik geen producten die schuurmiddelen

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het

apparaat en vervanging resp. reiniging van de filters niet

opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist

De fabrikant is niet aansprakelijk voor schade aan de motor of

schade t.g.v. brand die het gevolg zijn van ondeskundig

onderhoud of niet opvolgen van de bovengenoemde

veiligheidsvoorschriften.

Houdt de vetdeeltjes vast.

Moet eenmaal per maand worden gereinigd (of als de

aanwijzer verzadigde filters – indien aanwezig op het model in

Uw bezit – deze noodzaak aangeeft) met neutrale

reinigingsmiddelen, met de hand of in de vaatwasmachine op

lage temperaturen en met een kort programma. Door hem in

de vaatwasmachine te wassen kan het metalen vetfilter

ontkleuren, maar dit is niet van invloed op de eigenschappen,

die beslist niet veranderen.

Koolstoffilter (alleen voor filterend apparaat)

Houdt de lastige kookgeuren vast.

Het koolstoffilter kan om de twee maanden gewassen worden

(of als de filter verzadiging indicatie – indien aanwezig op het

model in Uw bezit – deze noodzaak aangeeft) in warm water

en met geschikte reinigingsmiddelen of in de vaatwasmachine

op 65°C (in het geval van een reiniging in de vaatwasmachine

voer een volledige wascyclus uit zonder vaten).

Verwijder het overtollige water zonder het filter te

beschadigen, daarna het matje 10 minuten lang in de oven op

100°C doen om het goed te drogen.

Vervang het matje om de 3 jaar en elke keer dat het

beschadigd blijkt.19

Attentie! Alvorens de lampjes aan te raken controleer eerst of

Voor de vervanging van de centrale lamp: gebruik alleen

halogeen lampen van max 40W 40° D25 GU10.

De lamp verwijderen:

draai de lamp voor 1/4 tegen de klok in en verwijder de lamp.

doe de lamp in de daarvoor bestemde zitting zodat de

contacten van de lamp in de lamphouder zitten en draai

vervolgens de lamp weer voor 1/4 met de klok mee.

Enkele modellen zijn tevens voorzien van zijlampen:

Vervang de lampen met andere lampen met dezelfde

eigenschapen max 40W (E14).

Om de lampehouder te bereiken verwijder de afdekking A.

Als de verlichting niet werkt, controleer dan of de lampjes

goed op hun plaats zitten alvorens de assistentiedienst te
