HASZNÁLATI ÚTMUTATÓ OLA BRIGHT&RED IXF 51 ELICA

należy zwrócić się do serwisu.48

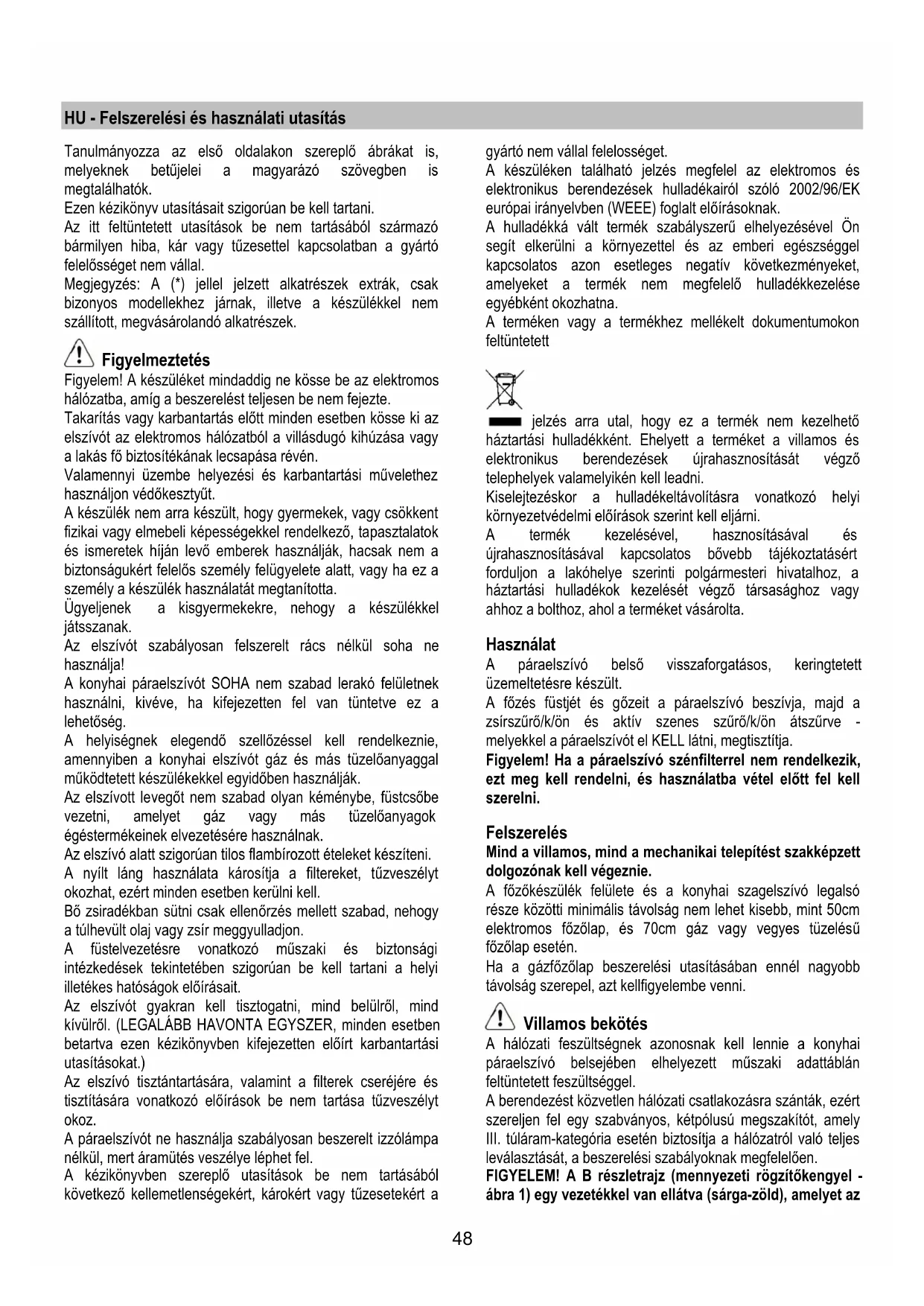

HU - Felszerelési és használati utasítás

Tanulmányozza az első oldalakon szereplő ábrákat is,

melyeknek betűjelei a magyarázó szövegben is

Ezen kézikönyv utasításait szigorúan be kell tartani.

Az itt feltüntetett utasítások be nem tartásából származó

bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó

felelősséget nem vállal.

Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak

bizonyos modellekhez járnak, illetve a készülékkel nem

szállított, megvásárolandó alkatrészek.

Figyelem! A készüléket mindaddig ne kösse be az elektromos

hálózatba, amíg a beszerelést teljesen be nem fejezte.

Takarítás vagy karbantartás előtt minden esetben kösse ki az

elszívót az elektromos hálózatból a villásdugó kihúzása vagy

a lakás fő biztosítékának lecsapása révén.

Valamennyi üzembe helyezési és karbantartási művelethez

használjon védőkesztyűt.

A készülék nem arra készült, hogy gyermekek, vagy csökkent

fizikai vagy elmebeli képességekkel rendelkező, tapasztalatok

és ismeretek híján levő emberek használják, hacsak nem a

biztonságukért felelős személy felügyelete alatt, vagy ha ez a

személy a készülék használatát megtanította.

Ügyeljenek a kisgyermekekre, nehogy a készülékkel

Az elszívót szabályosan felszerelt rács nélkül soha ne

A konyhai páraelszívót SOHA nem szabad lerakó felületnek

használni, kivéve, ha kifejezetten fel van tüntetve ez a

A helyiségnek elegendő szellőzéssel kell rendelkeznie,

amennyiben a konyhai elszívót gáz és más tüzelőanyaggal

működtetett készülékekkel egyidőben használják.

Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe

vezetni, amelyet gáz vagy más tüzelőanyagok

égéstermékeinek elvezetésére használnak.

Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.

A nyílt láng használata károsítja a filtereket, tűzveszélyt

okozhat, ezért minden esetben kerülni kell.

Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy

a túlhevült olaj vagy zsír meggyulladjon.

A füstelvezetésre vonatkozó műszaki és biztonsági

intézkedések tekintetében szigorúan be kell tartani a helyi

illetékes hatóságok előírásait.

Az elszívót gyakran kell tisztogatni, mind belülről, mind

kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben

betartva ezen kézikönyvben kifejezetten előírt karbantartási

Az elszívó tisztántartására, valamint a filterek cseréjére és

tisztítására vonatkozó előírások be nem tartása tűzveszélyt

A páraelszívót ne használja szabályosan beszerelt izzólámpa

nélkül, mert áramütés veszélye léphet fel.

A kézikönyvben szereplő utasítások be nem tartásából

következő kellemetlenségekért, károkért vagy tűzesetekért a

gyártó nem vállal felelosséget.

A készüléken található jelzés megfelel az elektromos és

elektronikus berendezések hulladékairól szóló 2002/96/EK

európai irányelvben (WEEE) foglalt el

A hulladékká vált termék szabályszerű elhelyezésével Ön

segít elkerülni a környezettel és az emberi egészséggel

kapcsolatos azon esetleges negatív következményeket,

amelyeket a termék nem megfelelő hulladékkezelése

egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon

jelzés arra utal, hogy ez a termék nem kezelhető

háztartási hulladékként. Ehelyett a terméket a villamos és

elektronikus berendezések újrahasznosítását végző

telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi

környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és

újrahasznosításával kapcsolatos bővebb tájékoztatásért

forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a

háztartási hulladékok kezelését végző társasághoz vagy

ahhoz a bolthoz, ahol a terméket vásárolta.

A páraelszívó belső visszaforgatásos, keringtetett

üzemeltetésre készült.

A főzés füstjét és gőzeit a páraelszívó beszívja, majd a

zsírszűrő/k/ön és aktív szenes szűrő/k/ön átszűrve -

melyekkel a páraelszívót el KELL látni, megtisztítja.

Figyelem! Ha a páraelszívó szénfilterrel nem rendelkezik,

ezt meg kell rendelni, és használatba vétel előtt fel kell

Mind a villamos, mind a mechanikai telepítést szakképzett

dolgozónak kell végeznie.

A főzőkészülék felülete és a konyhai szagelszívó legalsó

része közötti minimális távolság nem lehet kisebb, mint 50cm

elektromos főzőlap, és 70cm gáz vagy vegyes tüzelésű

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb

távolság szerepel, azt kellfigyelembe venni.

A hálózati feszültségnek azonosnak kell lennie a konyhai

páraelszívó belsejében elhelyezett műszaki adattáblán

feltüntetett feszültséggel.

A berendezést közvetlen hálózati csatlakozásra szánták, ezért

szereljen fel egy szabványos, kétpólusú megszakítót, amely

III. túláram-kategória esetén biztosítja a hálózatról való teljes

leválasztását, a beszerelési szabályoknak megfelelően.

FIGYELEM! A B részletrajz (mennyezeti rögzítőkengyel -

ábra 1) egy vezetékkel van ellátva (sárga-zöld), amelyet az49

elektromos háztartási berendezés földjére kell

csatlakoztatni. ábra 4

FIGYELEM! Különös gondossággal járjon el a

többletvezeték elhelyezésénél: ennek be nem tartása súlyos

kárt okozhat a készülékben és/vagy a felhasználó vagy a

beszerelő áramütést szenvedhet miatta. További részletekért

Figyelem! Figyelem! az összekötő kábel cseréjét csak az

engedéllyel rendelkező műszaki szervízszolgálat végezheti!.

Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő

tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg

arról, alkalmasak-e az anyagok az adott

falhoz/mennyezethez. A falnak/mennyezetnek elegendően

erősnek kell lennie, hogy az elszívó súlyát megtartsa.

Figyelem! A vezérlõ pálca az elszívó tartozéka, utoljára

kell beszerelni, mielõtt a páraelszívót az elektromos

hálózatba bekötné. Helyezze be a vezérlõ pálcát az erre

szolgáló fészekbe (lásd a rajzokat a könyv elsõ oldalain).

Beakasztáskor kattan. Csak egy irányban helyezhetõ be.

M. Oldalsó filter-tartó keret

N. Aktív szenes filter

O. Fém zsírszűrő filter

P. Zsírszűrő és szénfilter-tartó keret

Q. Filtertartó keretek kioldói

Amikor a konyhában különösen nagy a párakoncentráció,

használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt

5 perccel kapcsolja be az elszívót, és a főzés befejezése után

15 percig működtesse tovább.

Az elszívó fény- és sebességvezérlő "TOUCH" diszpozitívvel

A helyes használathoz olvassa el figyelmesen a lenti

A csuklya a készletben melékelt távirányítóval működtethető

(lásd a távirányító működésével foglalkozó bekezdést).

Automata bekapcsolási funkció

Az elszívó hőérzékelővel rendelkezik, mely a motort 1.

sebességi (teljesítmény) fokozatra kapcsolja, amennyiben az

elszívó körüli környezet hőmérséklete meghaladja a 70°C-ot.

Az elszívási sebesség (teljesítmény) azonban kikapcsolható,

vagy módosítható (ld " Elszívó sebesség

(teljesítményfokozat) vezérlő" paragrafus).

Elszívósebesség (potencia) beállítás

Az elszívó sebesség (teljesítmény) fokozata ciklikus, a"stand-

by - 1-2-3-4- Stand by -1-2-..." szekvenciát szerint, így a T1

gomb minden egyes lenyomásával egyre magasabb elszívó

sebességi fokozat érhető el, illetve teljes leállás (stand-by)

amennyiben a 4. sebességi fokozat után a gomb mégegyszer

Az elszívó lekapcsolható (stand-by) akkor is, amikor az

elszívó bármely sebességi fokozatban működik – mindehhez

a vezérlőpanel T1 gombjának hosszabb ideig való (több, mint

3 másodperc) lenyomása szükséges.

Az elszívó aktuális sebességi (teljesítmény) fokozata a

kontrolpanelen megjelenített led színből deríthető ki, mely a

sebességtől (teljesítménytől) függően változik, az alábbiak

Elszívó stand-by módban: LED KIKAPCSOLVA

1 Elszívó sebesség (teljesítményfokozat) – ZÖLD led

2 Elszívó sebesség (teljesítményfokozat) – NARANCS led

3 Elszívó sebesség (teljesítményfokozat) – PIROS led

4 Elszívó sebesség (teljesítményfokozat) – PIROS VILLOGÓ led

Megjegyzés: a 4 elszívósebesség (teljesítményfokozat) 5

percig világít, majd az elszívómotor visszaáll a 2.

Mégegyszer megnyomva a gom,bot, az elszívó üzemmód leáll

Zsírszűrő mosása szükséges: ZÖLD VILLOGÓ LED

(olvassa el a “Szűrő telítettség jelző beállítás konfiguráció és

reset “ fejezetben leírtakat)

Szénfilter szűrő mosása vagy cseréje szükséges:

VILLOGÓ NARANCS (ámbra) LED (olvassa el a “Szűrő50

telítettség jelző beállítás konfiguráció és reset “ fejezetben

Megjegyzés: a reset mind közvetlenül a vezérlőpanelen, mind

távirányítóval végrehajtható.

Központi megvilágítás szabályzó

A központi világítás a vezérlőpanel T2 gombjának

megnyomásával kapcsolható be és ki.

Oldalvilágítás szabályzó (amennyiben van)

Az oldalsó világítás a vezérlőpanel T2 gombjának

HOSSZABB IDEIG VALÓ NYOMVATARTÁSÁVAL

kapcsolható be és ki.

A HOSSZABB IDEIG VALÓ NYOMVATARTÁS a be- és

kikapcsolás mellett a megvilágítás erősségének

szabályozására is szolgál.

Megjegyzés: a be- és kikapcsolás (valamint a szabályozás)

funkciók váltakoznak.

Neon lámpával rendelkező elszívók esetében a fényintenzitás

szabályozása nem lehetséges.

Szűrő telítettség jelző beállítás konfiguráció és reset

Állítsa az elszívót bármely sebesség fokozatra (ld a fenti

“Elszívósebesség (potencia) beállítás” paragrafust).

Zsírszűrő telítettség kijelző reset (ZÖLD VILLOGÓ LED a

Először a szűrő karbantartást taglaló paragrafus

utasításait kövesse.

Nyomja meg hosszabb ideig (min 3 másodrecig) a

vezérlőpanel T1 gombját, a LED abbahagyja a villogást, mely

a reset végrehajtását jelzi, s az elszívás leáll.

Szénfilter telítettség kijelző reset (NARANCS (ámbra)

Először a szűrő karbantartást taglaló paragrafus

utasításait kövesse.

Nyomja meg hosszabb ideig (min 3 másodrecig) a

vezérlőpanel T1 gombját, a LED abbahagyja a villogást, mely

a reset végrehajtását jelzi, s az elszívás leáll.

Szénfilter telítettség kijelző deaktiválása (különleges

Kapcsolja ki az elszívót (ld a fenti “Elszívósebesség (potencia)

beállítás” paragrafust).

Nyomja meg hosszabb ideig (min 5 másodrecig) a

vezérlőpanel T1 gombját, a ZÖLD led jelzi, hogy a szénfilter

telítettség kijelző deaktiválásra került.

A szénfilter kijelző visszaállításához ismételje meg az eljárást,

a sikerességet villogó NARANCS (ámbra) LED jelzi.

Vezérlőpanel szétszerelése

Csatlakoztassa le a berendezést az elektromos hálózatról.

Húzza ki a konnektorból.

Vegye ki a vezérlőpanelt eg ykisebb csavarhúzó, vagy ehhez

hasonló eszköz segítségével.

A távirányító használata

A távirányítóval a páraelszívó minden funkcióját vezérelni

Az elszívó sebesség (teljesítmény) kiválasztása

A központi világítás vezérlése

Az oldalvilágítás vezérlése

A filterek telítettség-jelzésének nullázása és

Az elszívó sebesség (teljesítmény) kiválasztása:

Nyomja le a "◄" vagy a "►" billentyűt, amíg a távirányítón

meg nem jelenik a “elszívó sebesség (teljesítmény)

sebességének kiválasztása” szimbólum.

A “+” vagy a “-” illetve a "■" billentyű lenyomása útján az

elszívási sebesség (teljesítmény) növelhető, csökkenthető

illetve kikapcsolható (stand by).

A központi világítás vezérlése:

Nyomja le a "◄" vagy a "►" billentyűt, amíg a távirányítón

meg nem jelenik a “központi világítás vezérlése” szimbólum.

A központi világítást kétféleképpen lehet ki- vagy bekapcsolni:

1. A “+” vagy a “-“ billentyű lenyomásával a központi

világítás bekapcsol (ON) illetve kikapcsol (OFF).

2. A "■" billentyű lenyomásával megváltozik a világítás

állapota kikapcsoltról (OFF) bekapcsoltra (ON) és

Az oldalvilágítás vezérlése:

Nyomja le a "◄" vagy a "►" billentyűt, amíg a távirányítón

meg nem jelenik az “oldalvilágítás vezérlése” szimbólum.

A "■" billentyű megnyomása megváltoztatja az oldalvilágítás

állapotát, kikapcsolt (OFF) állapotból bekapcsolt (ON),

maximális fényerősségű állapotra és viszont.

A “-“ billentyű lenyomása csökkenti az oldalvilágítás

fényerejét, egészen a kioltásig.

A “+“ billentyű lenyomása növeli az oldalvilágítás fényerejét.

A filterek telítettség-jelzésének nullázása és beállítása:

Indítsa be a páraelszívót bármilyen sebességen (lásd "Az

elszívó sebesség (teljesítmény) kiválasztása” c. bekezdést)

Nyomja le a "◄" vagy a "►" billentyűt, amíg a távirányítón

meg nem jelenik "A filterek telítettség-jelzésének nullázása és

beállítása” funkció szimbóluma

A zsírszűrő filterek telítettség-jelzésénekének nullázása

(ZÖLD LED VILLOGÓ a vezérlőpálcán)

Először végezzük el a filter karbantartását, ahogyan ez az

erre vonatkozó bekezdésben leírva szerepel.

Ezután mindegy 3 másodpercig egyszerre nyomjuk a “+” és a

“-“ billentyűt. A LED villogása megszű

nik, ez jelzi, hogy a

kijelzés nullázása megtörtént.51

A szénfilter telítettség-jelzésének nullázása

(NARANCSSZÍN (borostyánszín) LED VILLOGÓ)

Megjegyzés: A készüléken a szénfilter telítettség-kijelzés

normál állapotban ki van kapcsolva. Bekapcsolásához lásd "A

szénfilter telítettség-kijelzésének bekapcsolása" című

Először végezzük el a filter karbantartását, ahogyan ez az

erre vonatkozó bekezdésben leírva szerepel.

Ezután mindegy 3 másodpercig egyszerre nyomjuk a “+” és a

“-“ billentyűt. A LED villogása megszűnik, ez jelzi, hogy a

kijelzés nullázása megtörtént.

A szénfilter telítettség-jelzésének kiiktatása (különleges

Kapcsolja ki a páraelszívót (lásd fent "Az elszívó sebesség

(teljesítmény) kiválasztása” c. bekezdést).

Nyomja le a "◄"vagy a "►" billentyűt, amíg a távirányítón

meg nem jelenik "A filterek telítettségjelzésének nullázása és

beállítása” funkció szimbóluma.

Mintegy 3 másodpercig egyszerre nyomja le a „+” és a „-„

billentyűt. A ZÖLD LED villogása jelzi, hogy a szénfilter

telítettség jelzése ki van iktatva.

A szénfilter telítettség-kijelzésének visszakapcsolásához

ismételje meg a műveletet, ekkor a LED NARANCS színben

A távirányító karbantartása

A távirányító tisztítása:

A távirányítót puha ruhával és semleges, karcoló anyagoktól

mentes tisztítószeres oldattal kell tisztítani.

• Nyissa ki az elemtartót egy kis, lapos végű csavarhúzó

segítségével, azt emelőként használva.

• A lemerült elemet cserélje ki egy új 12 V-os, MN21/23

Amikor az új elemet behelyezi, ügyeljen arra, hogy az

elemtartóban feltüntetett polaritás-irányt tartsa be!

• Csukja vissza az elemtartót.

Az elemek hulladékként történő elhelyezése

Az elemeket valamennyi, az országban érvényben lévő

szabvány és törvényi előírás figyelembe vételével kell

hulladékként elhelyezni. A használt elemeket nem szabad a

háztartási hulladékkal együtt kidobni.

Az elemeket biztonságos módon kell hulladékként elhelyezni.

A környezetvédelemmel, az újrahasznosítással és a használt

elemek hulladékelhelyezésével kapcsolatos bővebb

információkért forduljon a szelektált hulladékgyűjtéssel

megbízott hivatalokhoz.

Bármilyen karbantartási munka megkezdése előtt szüntesse

meg az elszívó áramellátását, kösse ki a hálózatból.

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről

(legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A

tisztításhoz használjon semleges folyékony mosószerrel

átitatott nedves ruhát. Kerülje a súrolószert tartalmazó

mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!

Figyelem! Az elszívó tisztán tartására, valamint a filterek

cseréjére vonatkozó előírások be nem tartása tűzveszélyt

okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat.

A helytelen karbantartás, vagy a fent említett utasítások be

nem tartása miatt a motorban esetleg bekövetkező károk vagy

tűzesetek miatt semmiféle felelősséget nem vállalunk.

Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer (vagy amikor a filter telítődésjelző rendszere

- ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy

szükség van rá) nem agresszív tisztítószerrel, kézzel vagy

mosogatógépben, alacsony hőfokon és rövid ciklussal el kell

Mosogatógépben történő mosogatás a zsírszűrő

elszíneződését okozhatja, de ez nem változtat

Szénfilter (csak keringtetett változat esetén)

Magában tartja a főzésből származó kellemetlen szagokat.

A szénfiltert kéthavonta (vagy amikor a filter telítődést jelző

rendszer – ha van ilyen az Ön készülékén – jelzi ennek

szükségeségét) ki lehet mosni melegvíz és megfelelő

mosószer segítségével, vagy mosogatógépben 65°C hőfokon

(mosogatógépben történő mosogatás esetén futtasson le egy

teljes mosogatási ciklust, de más edény ne legyen a gépben).

A filter károsítása nélkül távolítsa el a fölösleges vizet, majd

helyezze 10 percre a sütőbe 100°C hőmérsékleten, ezzel

teljesen kiszárítja.

A filterpaplant 3 évenként kell újra cserélni, valamint bármikor,

Bármilyen karbantartási munka megkezdése előtt szüntesse

meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla,

A középső lámpa cseréje: csak max. 40W 40° D25 GU10

halogénizzót használjon!.

A lámpa leszerelése:

fordítsuk el ¼ fordulattal az óra járásával ellentétes irányban

A lámpa felszerelése:

helyezzük az égőt a foglalatba úgy, hogy az érintkezői

bekerüljenek a foglalat megfelelő mélyedéseibe, majd

fordítsuk el az óra járásának megfelelő irányban kb. ¼

Egyes modelleknél oldalsó lámpák vannak:

Azonos formájú, legfeljebb 40W (E14) égőkkel pótolja.

A lámpatartó részhez az A fedél elmozdításával jut A.

Amennyiben a világítás nem működik, mielőtt a műszaki

szervízszolgálatot hívná ,ellenőrizze, hogy az égők helyesen

illeszkednek-e a foglalatba.52
