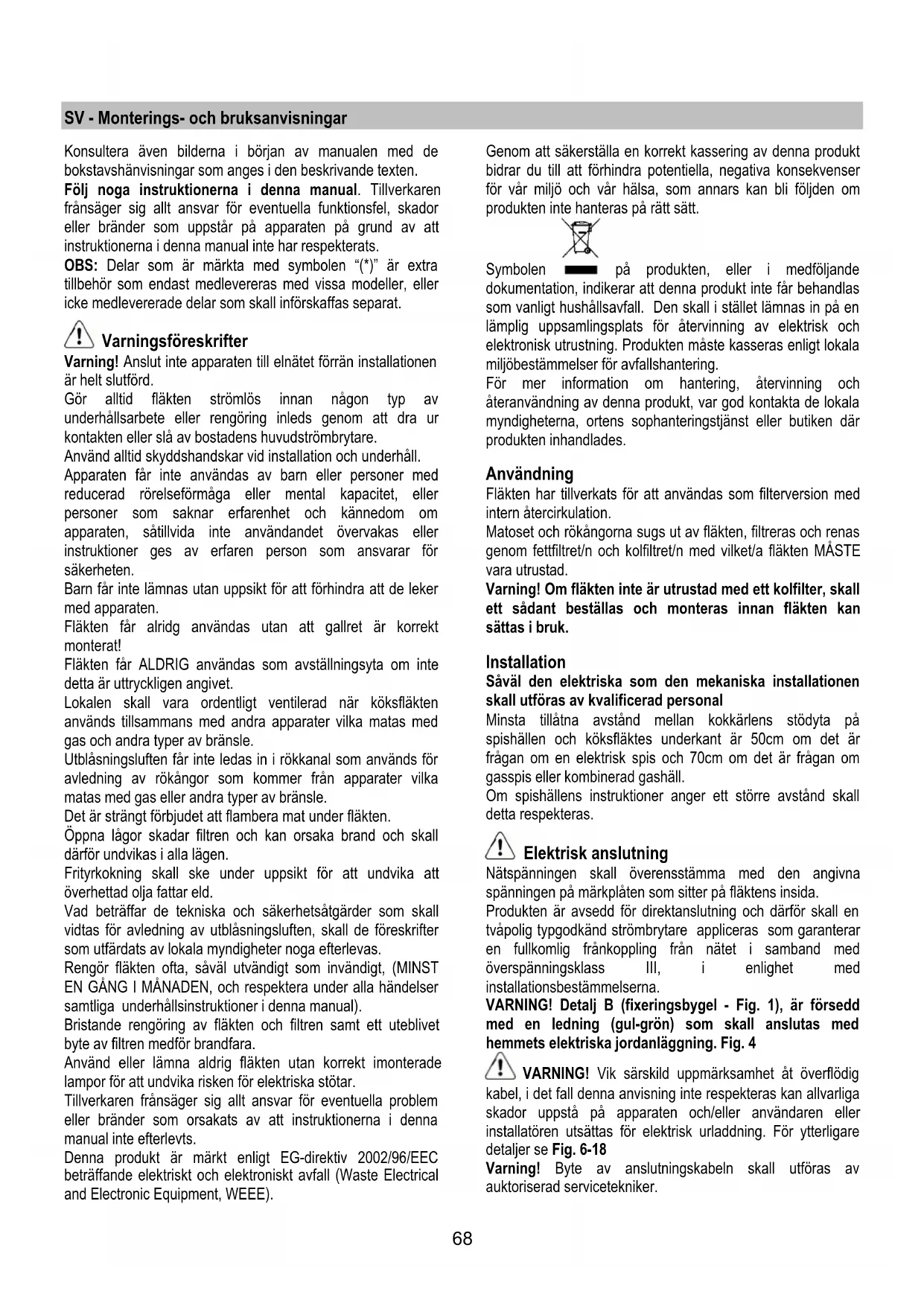

SV - Monterings- och bruksanvisningar

Konsultera även bilderna i början av manualen med de

bokstavshänvisningar som anges i den beskrivande texten.

Följ noga instruktionerna i denna manual. Tillverkaren

frånsäger sig allt ansvar för eventuella funktionsfel, skador

eller bränder som uppstår på apparaten på grund av att

instruktionerna i denna manual inte har respekterats.

OBS: Delar som är märkta med symbolen “(*)” är extra

tillbehör som endast medlevereras med vissa modeller, eller

icke medlevererade delar som skall införskaffas separat.

Varningsföreskrifter

Varning! Anslut inte apparaten till elnätet förrän installationen

Gör alltid fläkten strömlös innan någon typ av

underhållsarbete eller rengöring inleds genom att dra ur

kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med

reducerad rörelseförmåga eller mental kapacitet, eller

personer som saknar erfarenhet och kännedom om

apparaten, såtillvida inte användandet övervakas eller

instruktioner ges av erfaren person som ansvarar för

Barn får inte lämnas utan uppsikt för att förhindra att de leker

Fläkten får alridg användas utan att gallret är korrekt

Fläkten får ALDRIG användas som avställningsyta om inte

detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten

används tillsammans med andra apparater vilka matas med

gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för

avledning av rökångor som kommer från apparater vilka

matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall

därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att

överhettad olja fattar eld.

Vad beträffar de tekniska och säkerhetsåtgärder som skall

vidtas för avledning av utblåsningsluften, skall de föreskrifter

som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser

samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet

byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade

lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem

eller bränder som orsakats av att instruktionerna i denna

manual inte efterlevts.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC

beträffande elektriskt och elektroniskt avfall (Waste Electrical

and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt

bidrar du till att förhindra potentiella, negativa konsekvenser

för vår miljö och vår hälsa, som annars kan bli följden om

produkten inte hanteras på rätt sätt.

på produkten, eller i medföljande

dokumentation, indikerar att denna produkt inte får behandlas

som vanligt hushållsavfall. Den skall i stället lämnas in på en

lämplig uppsamlingsplats för återvinning av elektrisk och

elektronisk utrustning. Produkten måste kasseras enligt lokala

miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och

återanvändning av denna produkt, var god kontakta de lokala

myndigheterna, ortens sophanteringstjänst eller butiken där

produkten inhandlades.

Fläkten har tillverkats för att användas som filterversion med

intern återcirkulation.

Matoset och rökångorna sugs ut av fläkten, filtreras och renas

genom fettfiltret/n och kolfiltret/n med vilket/a fläkten MÅSTE

Varning! Om fläkten inte är utrustad med ett kolfilter, skall

ett sådant beställas och monteras innan fläkten kan

Såväl den elektriska som den mekaniska installationen

skall utföras av kvalificerad personal

Minsta tillåtna avstånd mellan kokkärlens stödyta på

spishällen och köksfläktes underkant är 50cm om det är

frågan om en elektrisk spis och 70cm om det är frågan om

gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall

Elektrisk anslutning

Nätspänningen skall överensstämma med den angivna

spänningen på märkplåten som sitter på fläktens insida.

Produkten är avsedd för direktanslutning och därför skall en

tvåpolig typgodkänd strömbrytare appliceras som garanterar

en fullkomlig frånkoppling från nätet i samband med

överspänningsklass III, i enlighet med

installationsbestämmelserna.

VARNING! Detalj B (fixeringsbygel - Fig. 1), är försedd

med en ledning (gul-grön) som skall anslutas med

hemmets elektriska jordanläggning. Fig. 4

VARNING! Vik särskild uppmärksamhet åt överflödig

kabel, i det fall denna anvisning inte respekteras kan allvarliga

skador uppstå på apparaten och/eller användaren eller

installatören utsättas för elektrisk urladdning. För ytterligare

detaljer se Fig. 6-18

Varning! Byte av anslutningskabeln skall utföras av

auktoriserad servicetekniker.69

Fläkten är utrustad med fixeringspluggar som passar de flesta

typer av väggar/tak. Det är under alla händelser nödvändigt

att rådfråga en kvalificerad fackman för att förvissa sig om att

materialen är lämpade för den aktuella typen av vägg/tak.

Väggen/taket skall vara tillräckligt hållfast för att bära upp

Beskrivning av fläkten - Fig. 1

Varning! Det medlevererade manöverstaget skall

installeras sist, innan fläkten ansluts till elnätet.

Sätt manöverstaget i det härför avsedda sätet (se

ritningarna i början av detta häfte – fixering genom

fasttryckning, fästanordningens kopplingsriktning är

M. Laterala ramar med filterhållare

O. Fettfilter av metall

P. Ram med filterhållare för fettfilter och kolfilter

Q. Lossningsmekanism på ramen med filterhållare

Använd en högre hastighet om matoset är mycket

koncentrerat. Vi rekommenderar att starta luftevakueringen 5

minuter innan matlagningen inleds och låta den fungera i

cirka 15 minuter efter avslutad matlagning.

Fläkten är utrustad med en "TOUCH"-anordning för kontroll

av belysning och hastighet.

Läs noga instruktionerna nedan för en korrekt användning.

Fläkten kan styras med en fjärrkontroll vilken beställs som

extra utrustning (se paragrafen gällande fjärrkontrollens

Automatisk påslagningsfunktion

Fläkten är utrustad med en temperaturgivare som startar

motorn med utsugningshastighet (effekt) 1 i det fall

lufttemperaturen i området intill fläkten överskrider 70°C.

Kunden kan under alla händelser stänga av eller ändra

utsugningshastigheten (effekten) (se paragrafen “Kontroll av

utsugningshastigheten (effekten)”).

Kontroll av utsugningshastigheten (effekten)

Valet av utsugningshastighet (effekt) är cykliskt med

utgångspunkt från hastighetssekvensen "stand-by - 1-2-3-4-

Stand by -1-2-...", och varje gång tangenten T1 på

manöverstaget trycks ned, ökar alltså utsugningshastigheten

(effekten med ett steg, eller stängs av (stand-by), om

tangenten trycks ned när fläkten fungerar med

utsugningshastighet (effekt) 4.

Fläkten kan stängas av (stand by) även när den fungerar med

andra hastigheter genom att tangenten T1 på manöverstaget

trycks ner under en längre tid (mer än 3 sekunder).

Det är möjligt att fastställa med vilken utsugningshastighet

(effekt) fläkten fungerar med hjälp av en lysdiod som sitter på

staget och som ändrar färg beroende på

utsugningshastigheten (effekten) enligt följande:

Fläkten i stand-by: LYSDIODEN ÄR SLÄCKT Utsugningshastighet (effekt) 1 – GRÖN lysdiod

Utsugningshastighet (effekt) 2 – ORANGE lysdiod

Utsugningshastighet (effekt) 4- RÖD (BLINKANDE lysdiod

OBS: den fjärde utsugningshastigheten (effekten) fungerar i 5

minuter varefter utsugningsmotorn övergår till hastighet 2.

Om tangenten trycks ner igen stängs utsugningsmotorn av

Fettfiltren kräver rengöring: GRÖN BLINKANDE lysdiod

(läs instruktionerna angående “Återställning och konfiguration

av signalen för filtrens mättning”)

Kolfiltren kräver rengöring eller byte:

ORANGE(bärnstensfärgad) BLINKANDE lysdiod (läs

instruktionerna gällande “Återställning och konfiguration av

signalen för filtrens mättning”)

Obs: Återställningen kan utföras såväl med hjälp av

manöverstaget som med fjärrkontrollen.

Centralbelysningens kontroll

Den centrala belysningen tänds och släcks när tangenten T2

på manöverstaget trycks ner.

Sidobelysningarnas kontroll (när sådana är planerade)

Sidobelysningarna tänds och släcks när tangenten T2 på

manöverstaget trycks ned UNDER EN LÄNGRE TID.

En LÅNG BERÖRING gör det vidare möjligt att förutom att

tända lampan, justera lampornas ljusstyrka.

OBS: Tändnings-, släcknings- (och justerings-) funktionerna

Justeringen av ljustyrkan är inte disponibel på fläktar med

Återställning och konfiguration av signalen för filtrens

Slå på fläkten på valfri hastighet (se paragrafen ovan “Val av

utsugningshastigheter (effekter)”)70

Återställning av signalen för fettfiltrets mättning

(BLINKANDE GRÖN LYSDIOD på manöverstaget)

Utför inledningsvis ett underhåll av filtret enligt

beskrivningen i den aktuella paragrafen.

Tryck ner tangenten T1 på manöverstaget under en längre tid

(mer än 3 sekunder), LYSDIODEN upphör att blinka vilket

indikerar att återställningen av signalen har slutförts, fläkten

Återställning av signalen för kolfiltrets mättning

(ORANGE BLINKANDE (bärnstensfärgad) LYSDIOD)

Utför inledningsvis ett underhåll av filtret enligt

beskrivningen i den aktuella paragrafen.

Tryck ner tangenten T1 på manöverstaget under en längre tid

(mer än 3 sekunder), LYSDIODEN upphör att blinka vilket

indikerar att återställningen av signalen har slutförts, fläkten

Avaktivering av signalen för kolfiltrets mättning (gäller

särskilda applikationer)

Stäng av fläkten (se paragrafen ovan “Val av

utsugningshastigheter (effekter)”)

Tryck ner tangenten T1 på manöverstaget under en längre tid

(mer än 5 sekunder), LYSDIODEN blinkar med GRÖNT sken

vilket indikerar att signalen för kolfiltrets mättning avaktiverats.

För att återaktivera signalen för kolfiltrets mättning, upprepas

proceduren varefter LYSDIODEN blinkar med ORANGE

(bärnstensfärgat) sken.

Nedmontering av manöverstaget.

Koppla från apparaten från elnätet.

Koppla ur kontaktdonen.

Dra ur manöverstaget genom att bända med en liten platt

skruvmejsel eller ett liknande verktyg.

Användning av fjärrkontrollen

Fjärrkontrollen kan användas för att kontrollera fläktens

samtliga funktioner:

Val av utsugningshastighet (effekt)

Kontroll av centralbelysningen

Kontroll av sidobelysningen

Reset och konfiguration av signalen för filtrens

Val av utsugningshastighet (effekt):

Tryck på tangenten "◄" eller tangenten "►" tills symbolen för

funktionen ”Val av utsugningshastighet (effekt)” visualiseras

Tryck på tangenten “+” eller tangenten “-” eller tangenten "■"

för att öka, sänka respektive stänga av (stand by) hastigheten

Kontroll av centralbelysningen:

Tryck på tangenten "◄" eller tangenten "►" tills symbolen för

funktionen ”Kontroll av centralbelysningen” visualiseras på

Den centrala belysningen kan tändas och släckas på två sätt:

1. Tryck på tangenten “+” eller tangenten “-” för att tända

(ON), respektive släcka (OFF) centralbelysningen.

2. Tryck på tangenten "■" för att ändra status från släckt

belysning (OFF) till tänd belysning (ON) eller tvärtom.

Kontroll av sidobelysningen:

Tryck på tangenten "◄" eller tangenten "►" tills symbolen för

funktionen “Kontroll av sidobelysningen” visualiseras på

Tryck på tangenten "■" för att ändra status från släckt

belysning (OFF) till tänd belysning (ON) med maximal

ljusstyrka eller tvärtom.

Tryck på tangenten “-” för att sänka ljusstyrkan för

sidobelysningen ända tills den släcks.

Tryck på tangenten “+” för att höja ljusstrykan för

Reset och konfiguration av signalen för filtrens mättning

Slå på fläkten på valfri hastighet (se paragrafen ovan “Val av

utsugningshastigheter (effekter)”)

Tryck på tangenten "◄" eller tangenten "►" tills symbolen för

funktionen “Reset och konfiguration av signalen för filtrens

mättning” visualiseras på fjärrkontrollen.

Reset av signalen för fettfiltrets mättning (BLINKANDE GRÖND LYSDIOD på manöverstaget)

Utför inledningsvis ett underhåll av filtret enligt

beskrivningen i den aktuella paragrafen.

Tryck samtidigt under cirka 3 sekunder på tangenterna “+” och

“-”, LYSDIODEN upphör att blinka vilket indikerar att

återställningen av signalen har utförts

Reset av signalen för kolfiltrets mättning (ORANGE

(bärnstensfärgad) BLINKANDE LYSDIOD)

OBS! Normalt är återställningen av signalen för kolfiltrets

mättning avaktiverad, se paragrafen under “Aktivering av

signalen för kolfiltrets mättning” för att aktivera den.

Utför inledningsvis ett underhåll av filtret enligt

beskrivningen i den aktuella paragrafen.

Tryck samtidigt under cirka 3 sekunder på tangenterna “+” och

“-”, LYSDIODEN upphör att blinka vilket indikerar att

återställningen av signalen har utförts.

Avaktivering av signalen för kolfiltrets mättning (gäller

särskilda applikationer)

Stäng av fläkten (se paragrafen ovan “Val av

utsugningshastighet (effekt)”)

Tryck på tangenten “"◄" eller tangenten "►" tills symbolen

för funktionen “Reset och konfiguration av signalen för filtrens

mättning” visualiseras på fjärrkontrollen.

Tryck samtidigt under cirka 3 sekunder på tangenterna “+” och

“-”, LYSDIODEN blinkar med GRÖNT sken vilket indikerar att

signalen för kolfiltrets mättning avaktiverats.71

För att återaktivera signalen för kolfiltrets mättning, upprepas

proceduren varefter LYSDIODEN blinkar med ORANGE sken.

Underhåll av fjärrkontrollen

Rengöring av fjärrkontrollen:

Rengör fjärrkontrollen med en mjuk trasa och ett milt

rengöringsmedel utan slipverkan.

• Öppna batterifacket med hjälp av en liten platt

• Byt ut det uttjänta batteriet med ett nytt 12 V av typen

Kontrollera när det nya batteriet sätts i att polerna som

landet gällande lagar och bestämmelser. Kasta inte använda

batterier med vanliga sopor.

Batterierna skall återvinnas på ett kontrollerat och säkert sätt.

För ytterligare information beträffande miljöskydd,

återanvändning och återvinning av batterier, kontakta

ifrågavarande myndighet med ansvar för sopsorteringen.

Gör alltid fläkten strömlös innan någon typ av

underhållsarbete inleds.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt

(åtminstone med samma underhållsintervall som för

fettfiltren). Använd en trasa fuktad med neutrala

rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

Varning: Observera att en bristande rengöring av apparaten

och icke utförda filterbyten kan medföra brandrisk. Följ därför

ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella

motorskador, eldsvådor beroende på ett bristande underhåll

eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren

kan medföra brandrisk. Följ därför ovanstående instruktioner

Detta suger upp fettpartiklar som bildas i samband med

Filtret skall rengöras en gång i månaden (eller när indikatorn

för filtrets mättning – om sådan finns på er modell – anger att

detta är nödvändigt), med ett milt rengöringsmedel, för hand

eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att

detta på något sätt påverkar filtrets uppsugningsförmåga.

Kolfilter (gäller endast filterversionen)

Kolfiltret fångar upp obehagliga odörer som uppstår i

samband med matlagningen.

Kolfiltret kan tvättas varannan månad (eller när indikatorn för

filtrets mättning – om sådan finns på er modell - anger att

detta är nödvändigt) med varmt vatten och ett lämpligt

rengöringsmedel, eller i diskmaskin med 65°C (om filtret

diskas i diskmaskin skall ett fullständigt program köras utan

annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret och torka

det därefter i ugnen med 100°C i 10 minuter.

Byt ut dynan vart tredje år och varje gång filten skadats.

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör

Byte av centralbelysningens lampa: använd endast

halogenlampor max 40W 40° D25 GU10.

Nedmontering av lampan:

Vrid lampan moturs ett kvarts varv och ta ur den.

Montering av lampan:

Sätt i lampan i sitt säte så att lampans kontakter hamnar i

urtagen på lamphållaren och vrid lampan medurs cirka ett

Vissa modeller är försedda med sidobelysningar:

Ersätt glödlamporna med lampor max. 40W (E14) med

Avlägsna locket A för att göra utrymmet där lamporna sitter

I det fall belysningen inte fungerar, kontrollera att lamporna är

korrekt iskruvade i sitt säte innan ni kontaktar det tekniska

N. Filter med aktivt kul

hastigheden (udsugningseffekten).

ovenstående instruktioner.
