INSTRUKCJA OBSŁUGI LFV619K ELECTROLUX

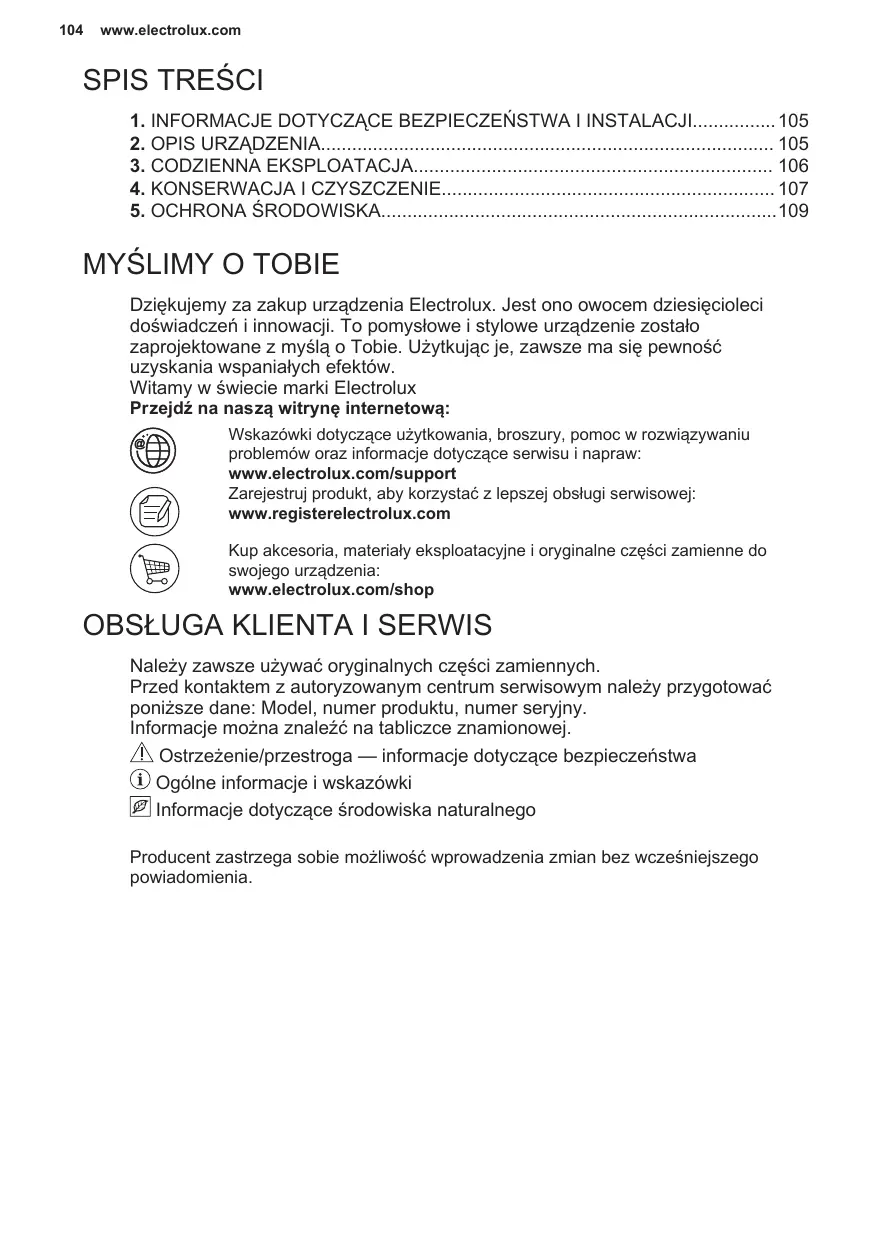

SPIS TREŚCI 1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA I INSTALACJI 105 2. OPIS URZĄDZENIA 105 3. CODZIENNA EKSPLOATACJA 106 4. KONSERWACJA I CZYSZCZENIE 107 5. OCHRONA ŚRODOWISKA109

MYŚLIMY O TOBIE Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, zawsze ma się pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux

Przejdź na naszą witrynę internetową:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw: www.electrolux.com/support Zarejestruj produkt, aby korzystać z lepszej obsługi serwisowej: www.registerelectrolux.com Kup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia: www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS Należy zawsze używać oryginalnych części zamiennych. Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować poniższe dane: Model, numer produktu, numer seryjny. Informacje można znaleźć na tabliczce znamionowej. Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA I INSTALACJI OSTRZEŻENIE! Informacje dotyczące bezpieczeństwa i instalacji są zawarte w odrębnej broszurze „Instrukcja instalacji”. Przed przystąpieniem do użytkowania lub konserwacji urządzenia należy uważnie zapoznać się z rozdziałem dotyczącym bezpieczeństwa.

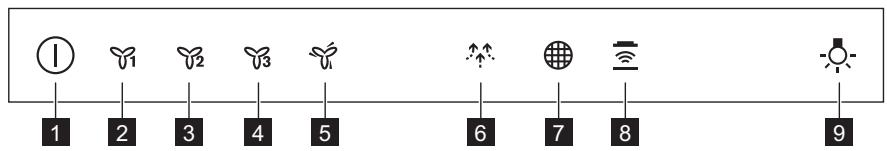

2. OPIS URZĄDZENIA 2.1 Widok panelu sterowania

Włączanie i wyłączanie okapu.

Włączenie pierwszej prędkości silnika.

Włączenie drugiej prędkości silnika.

Włączenie trzeciej prędkości silnika.

Włączenie maksymalnej prędkości silnika.

Okap pracuje z minimalną prędkością. Po 60 minu‐ tach urządzenie wyłącza się.

Powiadomienie o obsłu‐ Przypomina o konieczności wymiany lub oczy‐ dze filtra szczenia filtra węglowego oraz wyczyszczenia filtra przeciwtłuszczowego. Hob²Hood

Wskaźnik funkcji sterowania okapem z poziomu płyty grzejnej.

Włączanie i wyłączanie oświetlenia.

3. CODZIENNA EKSPLOATACJA 3.1 Korzystanie z okapu Sprawdzić zalecane prędkości podane w poniższej tabeli. Podgrzewanie potraw, gotowanie w naczyniach z pokrywką. Gotowanie w naczyniach z pokrywką na wielu po‐ lach grzejnych lub palnikach, delikatne smażenie. Intensywne gotowanie i smażenie dużych porcji potraw bez pokrywki, gotowanie na wielu polach grzejnych lub palnikach. Gotowanie i smażenie dużych porcji potraw bez pokrywki, dużo pary. Odświeża powietrze w kuchni po zakończeniu pie‐ czenia bez hałasu. Funkcję można włączyć i wyłą‐ czyć, dotykając symbol. Funkcja wyłącza się auto‐ matycznie po 60 minutach. Używać wyłącznie po zakończeniu pieczenia. Zaleca się pozostawienie włączonego okapu przez ok. 15 min. po zakończeniu gotowania. Panel sterowania wyposażono w dotykowe pola czujników. Dotknąć symboli przez 1 sekundę, aby włączyć funkcje. Obsługa: 1. Włączyć urządzenie, naciskając symbol . Następnie można korzystać z jego funkcji. 2. Aby włączyć funkcję, należy dotknąć odpowiedni symbol. 3. W razie potrzeby dotknąć symbolu oświetlenia , aby oświetlić powierzchnię gotowania. Aby wyłączyć urządzenie, należy ponownie nacisnąć symbol

3.2 Hob²Hood z funkcją Jest to automatyczna funkcja, która umożliwia połączenie płyty grzejnej ze

współpracującym z nią okapem. Zarówno płyta grzejna, jak i okap są wyposażone w układ komunikacji przesyłający sygnały w podczerwieni. Prędkość wentylatora jest określana automatycznie na podstawie ustawienia trybu oraz temperatury najmocniej rozgrzanego naczynia na płycie grzejnej. Możliwe jest również ręczne sterowanie okapem za pośrednictwem płyty grzejnej. Funkcję można uruchomić z panelu sterowania płyty grzejnej. Więcej informacji na temat korzystania z funkcji znajduje się w instrukcji obsługi płyty grzejnej.

3.3 Włączanie maksymalnej prędkości silnika Dotknięcie powoduje włączenie maksymalnej prędkości silnika na 8 minut. Po upływie tego czasu urządzenie powróci do wcześniej ustawionej prędkości.

POLSKI Gdy funkcja jest włączona,

Patrz informacje dotyczące czyszczenia lub wymiany filtra węglowego zawarte w rozdziale „Konserwacja i czyszczenie”.

dodatkowe dotknięcie nie powoduje żadnej reakcji urządzenia.

3.4 Powiadomienie o obsłudze filtra Alarm filtra przypomina o konieczności wymiany lub oczyszczenia filtra węglowego oraz oczyszczenia filtra przeciwtłuszczowego. Jeśli konieczne jest wyczyszczenie filtra przeciwtłuszczowego, zapala się na 30 . Jeśli sekund wskaźnik filtra konieczna jest wymiana lub wyczyszczenie filtra węglowego, miga przez 30 sekund wskaźnik filtra

Patrz informacje dotyczące czyszczenia filtra przeciwtłuszczowego zawarte w rozdziale „Konserwacja i czyszczenie”.

Aby włączyć lub wyłączyć funkcję, należy: 1. Włączyć panel sterowania. 2. Upewnić się, że nie świecą się żadne symbole. 3. Aby włączyć funkcję, należy dotknąć przez 3 sekundy. Włączenie funkcji jest sygnalizowane pięciokrotnym mignięciem symbolu filtra . 4. Aby wyłączyć funkcję, należy dotknąć przez 3 sekundy. Wyłączenie funkcji jest sygnalizowane trzykrotnym mignięciem symbolu filtra . Aby zresetować funkcję, należy dotknąć przez 3 sekundy.

4. KONSERWACJA I CZYSZCZENIE 4.1 Uwagi dotyczące czyszczenia Nie używać detergentów o właściwościach ściernych ani szczotek. Czyścić powierzchnię urządzenia miękką ściereczką zwilżoną ciep‐ łą wodą z dodatkiem łagodnego detergentu. Środki czy‐ szczące

Po zakończeniu gotowania niektóre elementy urządzenia mogą być mocno rozgrzane. Aby zapobiec powstaniu plam, należy zaczekać, aż urządzenie ostygnie i przetrzeć powierzchnię czystą ściereczką lub papierowym ręcznikiem. Usunąć plamy za pomocą łagodnego detergentu.

Czyścić urządzenie i filtry przeciwtłuszczowe raz w miesiącu. Sta‐ rannie oczyścić wnętrze i filtry przeciwtłuszczowe z tłuszczu. Na‐ gromadzenie się tłuszczu lub innych zabrudzeń może skutkować pożarem. Gdy włączy się powiadomienie dotyczące filtra, należy postępować zgodnie ze wskazówkami dotyczącymi czyszczenia akcesoriów. Patrz „Powiadomienie dotyczące filtra” w rozdziale „Codzienna eks‐ Utrzymywanie ploatacja”. okapu w czys‐ Filtry przeciwtłuszczowe można myć w zmywarce. tości Ustawić w zmywarce niską temperaturę i krótki cykl zmywania. Ewentualne odbarwienie filtra przeciwtłuszczowego nie ma żadne‐ go wpływu na działanie urządzenia.

Żywotność filtra węglowego jest zróżnicowana i zależy od rodzaju gotowanych potraw oraz częstotliwości czyszczenia filtra przeciw‐ tłuszczowego. Filtr węglowy

4.2 Czyszczenie filtra przeciwtłuszczowego Filtry są zamocowane za pomocą zatrzasków oraz trzpieni po przeciwnej stronie. Czyszczenie filtra: 1. Aby otworzyć pokrywę, należy ją pociągnąć.

Ustawić w zmywarce niską temperaturę i krótki cykl zmywania. Ewentualne odbarwienie filtra przeciwtłuszczowego nie ma żadnego wpływu na działanie urządzenia. 5. Zamontować filtry z powrotem w urządzeniu, wykonując dwie pierwsze czynności w odwrotnej kolejności. Powtórzyć czynności w odniesieniu do wszystkich filtrów (jeśli dotyczy).

4.3 Wymiana filtra węglowego 1 2. Nacisnąć uchwyt zatrzasku mocującego na panelu filtra pod okapem (1).

3. Delikatnie odchylić przednią część filtra w dół (2), a następnie pociągnąć. Powtórzyć obie czynności przy wszystkich filtrach. 4. Oczyścić filtry gąbką nasączoną łagodnym detergentem lub umyć w zmywarce.

Filtr węglowy należy wymienić, gdy włączy się alarm. Więcej informacji na temat funkcji powiadomienia o obsłudze filtra znajduje się w rozdziale „Codzienna eksploatacja”. OSTRZEŻENIE! Filtr węglowy NIE JEST PRZYSTOSOWANY do mycia! Filtr węglowy nie jest przystosowany do regeneracji! Aby wymienić filtr węglowy, należy: 1. Wyjąć filtry przeciwtłuszczowe z urządzenia. Patrz „Czyszczenie filtra przeciwtłuszczowego” w tym rozdziale. 2. Obrócić filtr przeciwnie do ruchu wskazówek zegara (1), a następnie pociągnąć (2).

4.4 Wymiana żarówki 1 2

Urządzenie jest wyposażone w źródło światła LED i oddzielne elementy sterujące (zasilacz LED). Te części może wymienić wyłącznie technik serwisu. W przypadku wystąpienia usterki patrz „Serwis” w rozdziale „Wskazówki dotyczące bezpieczeństwa”.

Aby z powrotem zmontować filtry, należy wykonać opisane czynności w odwrotnej kolejności.

5. OCHRONA ŚRODOWISKA Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz

ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.
