BEDIENUNGSANLEITUNG LFV619K ELECTROLUX

INHALTSVERZEICHNIS 1. SICHERHEITS- UND INSTALLATIONSHINWEISE17 2. GERÄTEBESCHREIBUNG 18 3. TÄGLICHER GEBRAUCH18 4. REINIGUNG UND PFLEGE 20 5. UMWELTTIPPS22

WIR DENKEN AN SIE Vielen Dank für Ihren Kauf eines Electrolux-Geräts. Sie haben ein Produkt gewählt, das jahrzehntelange professionelle Erfahrung und Innovation mit sich bringt. Das ausgeklügelte und stilvolle Produkt wurde für Sie entwickelt. So können Sie jedes Mal, wenn Sie das Produkt verwenden, sicher sein, dass Sie großartige Ergebnisse erzielen werden. Willkommen bei Electrolux. Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten: www.electrolux.com/support Registrieren Sie Ihr Produkt, um einen erstklassigen Service zu erhalten: www.registerelectrolux.com Um Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen: www.electrolux.com/shop

KUNDENDIENST UND SERVICE Verwenden Sie immer Original-Ersatzteile. Halten Sie folgende Angaben bereit, wenn Sie sich an einen autorisierten Kundendienst wenden: Modell, PNC, Seriennummer. Die Daten finden Sie auf dem Typenschild. Warnungs-/Sicherheitshinweise Allgemeine Informationen und Empfehlungen Informationen zum Umweltschutz Änderungen vorbehalten.

1. SICHERHEITS- UND INSTALLATIONSHINWEISE WARNUNG! Bezüglich der Sicherheitsund Installationshinweise siehe die separate Montageanleitung. Lesen Sie vor der Verwendung und Wartung des Geräts das Kapitel mit den Sicherheitsinformationen sorgfältig durch.

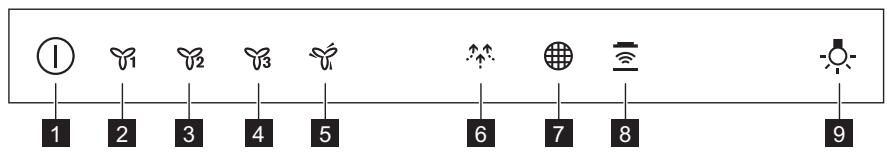

2. GERÄTEBESCHREIBUNG 2.1 Überblick – Bedienfeld

Ein- und Ausschalten der Abzugshaube.

Erste Geschwindigkeit

Der Motor schaltet auf die erste Geschwindigkeits‐ stufe.

Zweite Geschwindigkeit Der Motor schaltet auf die zweite Geschwindigkeits‐ stufe. Dritte Geschwindigkeit

Der Motor schaltet auf die dritte Geschwindigkeits‐ stufe.

Maximale Geschwindig‐ Der Motor schaltet auf die höchste Geschwindig‐ keit keitsstufe. Brise

Die Dunstabzugshaube läuft mit niedrigster Ge‐ schwindigkeit. Nach 60 Minuten schaltet sich das Gerät aus.

Filterbenachrichtigung

Erinnert Sie daran, den Kohlefilter auszutauschen bzw. zu reinigen und den Fettfilter zu reinigen.

Anzeige der Funktion, mit der die Abzugshaube vom Kochfeld aus gesteuert werden kann.

Ein- und Ausschalten der Beleuchtung.

3. TÄGLICHER GEBRAUCH 3.1 Verwenden der Abzugshaube Entnehmen Sie die empfohlene Geschwindigkeit aus der Tabelle unten. Aufwärmen von Speisen, Kochen in Töpfen mit Deckeln. Kochen in Töpfen mit Deckeln auf mehreren Kochzonen oder Brennern, sanftes Braten.

Kochen und Braten von großen Speisemengen ohne Deckel, Kochen auf mehreren Kochzonen oder Brennern. Kochen und Braten von großen Speisemengen ohne Deckel, hohe Luftfeuchtigkeit. Erfrischt die Luft in der Küche nach dem Kochen bei sehr niedriger Geräuschentwicklung. Sie kann durch Berühren des Symbols aktiviert und deakti‐ viert werden. Die Funktion wird nach 60 Minuten automatisch ausgeschaltet. Nur nach dem Ko‐ chen verwenden. Es wird empfohlen, die Dunstabzugshaube nach dem Kochen etwa 15 Minuten lang laufen zu lassen. Das Bedienfeld ist ein Sensorfeld. Zum Einschalten der Funktionen berühren Sie die Symbole 1 Sekunde lang. Bedienen der Abzugshaube: 1. Zum Einschalten des Geräts drücken Sie auf das Symbol . Jetzt können Sie die Funktionen einschalten. 2. Zum Einschalten der Funktion berühren Sie das Symbol. 3. Bei Bedarf drücken Sie das Lichtsymbol , um den Kochbereich zu beleuchten. Zum Ausschalten des Geräts drücken Sie erneut auf das Symbol

3.2 Hob²Hood -Funktion Diese automatische Funktion verbindet das Kochfeld mit einer Dunstabzugshaube. Das Kochfeld und die Dunstabzugshaube kommunizieren mit Hilfe von Infrarotsignalen. Die Geschwindigkeit des Lüfters wird automatisch eingestellt. Sie richtet sich nach dem eingestellten Modus und der Temperatur des heißesten Kochgeschirrs auf dem Kochfeld. Sie können das Gebläse auch manuell auf dem Bedienfeld des Kochfelds einstellen. Die

Funktion kann vom Bedienfeld des Kochfelds aktiviert werden. Weitere Informationen zur Nutzung der Funktion finden Sie in der Gebrauchsanleitung des Kochfelds.

3.3 Einschalten der maximalen Motorgeschwindigkeit Wenn Sie berühren schaltet sich die maximale Motorgeschwindigkeit für 8 Minuten ein. Nach dieser Zeit kehrt das Gerät zur vorigen Geschwindigkeitseinstellung zurück. Wenn die Funktion eingeschaltet ist, hat die erneute Berührung von keine Auswirkungen.

3.4 Filterbenachrichtigung Der Filteralarm erinnert Sie daran, den Kohlefilter auszutauschen bzw. zu reinigen und den Fettfilter zu reinigen. leuchtet 30 Die Filteranzeige Sekunden , wenn der Fettfilter gereinigt blinkt werden muss. Die Filteranzeige 30 Sekunden , wenn der Kohlefilter ausgetauscht oder gereinigt werden muss. Siehe Reinigen des Fettfilters im Kapitel Reinigung und Pflege.

Siehe Reinigen des Kohlefilters oder Austauschen des Kohlefilters im Kapitel Reinigung und Pflege. Ein- und Ausschalten der Funktion: 1. Schalten Sie das Bedienfeld ein. 2. Stellen Sie sicher, dass die Symbole nicht leuchten. 3. Berühren Sie zum Einschalten der Funktion

Wenn die Funktion eingeschaltet ist, fünfmal . blinkt das Filtersymbol 4. Berühren Sie zum Ausschalten der Funktion 3 Sekunden lang. Wenn die Funktion ausgeschaltet ist, dreimal . blinkt das Filtersymbol Berühren Sie zum Zurücksetzen der Funktion

4. REINIGUNG UND PFLEGE 4.1 Hinweise zur Reinigung Keine Scheuermittel und Bürsten verwenden. Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas mildem Reinigungsmittel an, und reinigen Sie damit die Geräte‐ oberfläche. Reinigungs‐ mittel

Nach dem Kochvorgang können einige Teile des Geräts heiß sein. Um Flecken zu vermeiden, muss das Gerät, nachdem es abgekühlt ist, mit einem sauberen Tuch oder Papiertüchern abgetrocknet werden. Reinigen Sie Flecken mit einem milden Reinigungsmittel. Reinigen Sie das Gerät und die Fettfilter einmal im Monat. Reini‐ gen Sie den Innenraum und die Fettfilter sorgfältig von Fett. Fettan‐ sammlungen oder andere Speisereste könnten einen Brand verur‐ sachen. Befolgen Sie die Anweisungen zur Reinigung des Zubehörs, wenn die Filterbenachrichtigung eingeschaltet ist. Siehe Filterbenachrich‐ tigung im Kapitel Täglicher Gebrauch.

Halten Sie die Dunstabzugs‐ Fettfilter können im Geschirrspüler gespült werden. haube sauber. Dazu muss der Geschirrspüler auf einen kurzen Spülgang mit nied‐ riger Temperatur eingestellt werden. Am Fettfilter können Verfär‐ bungen auftreten, diese beeinträchtigen die Leistung des Geräts je‐ doch nicht. Der Zeitpunkt der Sättigung des Kohlefilters variiert je nach Art des Kochens und der regelmäßigen Reinigung des Fettfilters.

4.2 Reinigen des Fettfilters Die Filter sind mit Klammern und Stiften auf der gegenüberliegenden Seite befestigt. Reinigen des Filters: 1. Ziehen Sie an der Abdeckung, um sie zu öffnen.

5. Zum erneuten Einbau der Filter befolgen Sie die ersten beiden Schritte in umgekehrter Reihenfolge. Wiederholen Sie ggf. die Schritte für alle Filter.

4.3 Austauschen des Kohlefilters Der Kohlefilter muss ausgetauscht werden, wenn der Filteralarm leuchtet.

1 2. Drücken Sie den Griff der Befestigungsklammer an der Filtertafel unterhalb der Dunstabzugshaube (1).

Siehe Filterbenachrichtigung im Kapitel Täglicher Gebrauch bezüglich weiterer Informationen zu dieser Funktion. WARNUNG! Der Kohlefilter kann NICHT gewaschen werden! Der Filter kann nicht regeneriert werden! Austauschen des Kohlefilters:

3. Neigen Sie die Vorderseite des Filters leicht nach unten (2) und ziehen Sie ihn heraus. Wiederholen Sie die beiden ersten Schritte für alle Filter. 4. Reinigen Sie die Filter mit einem Schwamm und nicht-scheuerndem Reiniger oder im Geschirrspüler. Dazu muss der Gschirrspüler auf einen kurzen Spülgang mit niedriger Temperatur eingestellt werden. Am Fettfilter können Verfärbungen auftreten, diese beeinträchtigen die Leistung des Geräts jedoch nicht.

1. Bauen Sie die Fettfilter aus dem Gerät aus. Siehe „Reinigen des Fettfilters“ in diesem Kapitel. 2. Drehen Sie den Filter gegen den Uhrzeigersinn (1) und ziehen Sie ihn heraus (2).

Zum Einbau der Filter folgen Sie den Schritten in umgekehrter Reihenfolge.

4.4 Austauschen der Lampe Dieses Gerät wird mit einer LED-Lampe und separatem Steuergerät (LEDTreiber) geliefert. Diese Teile können nur von einem Techniker ausgetauscht werden. Im Falle einer Störung siehe unter „Service“ im Kapitel „Sicherheitsanweisungen“.

5. UMWELTTIPPS Recyceln Sie Materialien mit dem

Entsorgen Sie Geräte mit diesem Symbol

Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.

nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
