Typ produktu	Okap kuchenny
Marka	FRANKE
Model	FDF EV8 60 XS
Szerokość	60 cm
Zasilanie elektryczne	230 V / 50 Hz (sprawdzić na tabliczce znamionowej)
Liczba prędkości	4 (w tym jedna z timerem 6 minut)
Oświetlenie	Tak, wbudowane
Filtr tłuszczu	Można myć w zmywarce, czyścić co 2 miesiące
Filtr węglowy	Niemywalny, wymieniać co 4 miesiące
Minimalna odległość od płyty grzewczej	650 mm (lub zgodnie z instrukcją płyty grzewczej)
Średnica wylotu powietrza	Minimum 120 mm
Klasa elektryczna	Klasa I (obowiązkowe uziemienie)
Przeznaczenie	Domowe, usuwanie zapachów kuchennych
Konserwacja zewnętrzna	Wilgotna ściereczka i neutralny płynny detergent
Rodzaje sterowania	Przyciski dotykowe (T1, T2, T3, L)
Funkcja boost	Tak, długie naciśnięcie T3 (timer 4. prędkości)
Instalacja	Przez wykwalifikowanego technika
Naprawialność	Skontaktować się z serwisem w celu wymiany żarówek
Waga (szacunkowa)	Około 12 kg

Często zadawane pytania - FDF EV8 60 XS FRANKE

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Minimalna odległość bezpieczeństwa wynosi 650 mm. Jeśli jednak instrukcja płyty gazowej określa większą odległość, należy bezwzględnie to uwzględnić.

Jak czyścić filtr tłuszczu?

Filtr tłuszczu należy czyścić co 2 miesiące (lub częściej przy intensywnym użytkowaniu). Można go myć w zmywarce lub ręcznie łagodnym detergentem.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy nie jest mywalny i należy go wymieniać co około 4 miesiące, lub częściej przy intensywnym użytkowaniu. Sprawdź instrukcję dla odpowiedniego modelu.

Jak włączyć maksymalną prędkość (boost)?

Naciśnij przycisk T3 przez 2 sekundy. Okap przełącza się na 4. prędkość z timerem 6 minut, a następnie wraca do poprzedniej prędkości. Podczas tej funkcji wskaźnik miga.

Co zrobić, jeśli okap nie włącza się?

Najpierw sprawdź, czy wtyczka jest podłączona i czy wyłącznik nadprądowy nie zadziałał. Upewnij się, że napięcie odpowiada podanemu na tabliczce znamionowej. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Czy mogę używać okapu bez filtra węglowego?

Tak, jeśli okap jest zainstalowany w trybie odprowadzania (na zewnątrz), filtr węglowy nie jest potrzebny. W trybie recyrkulacji jest niezbędny.

Jak wymienić żarówkę w okapie?

Wymiana oświetlenia powinna być wykonana przez profesjonalistę. Skontaktuj się z serwisem, aby uzyskać odpowiednią żarówkę i zlecić wykonanie wymiany.

Czy okap można zainstalować nad płytą gazową?

Tak, ale należy bezwzględnie zachować minimalną odległość 650 mm lub wskazaną przez producenta płyty gazowej, jeśli jest większa. Zapewnij odpowiednią wentylację pomieszczenia.

Czy można uruchomić okap z urządzeniami nieelektrycznymi (gaz, drewno)?

Tak, ale pomieszczenie musi być odpowiednio wentylowane, aby uniknąć cofania się gazów. Podciśnienie nie może przekraczać 0,04 mbar.

Jak całkowicie wyłączyć silnik?

Naciśnij przycisk T1: wyłącza silnik, zawsze przechodząc przez pierwszy bieg. Jeśli okap pracuje na wyższym biegu, naciskaj kilkakrotnie T1 aż do zatrzymania.

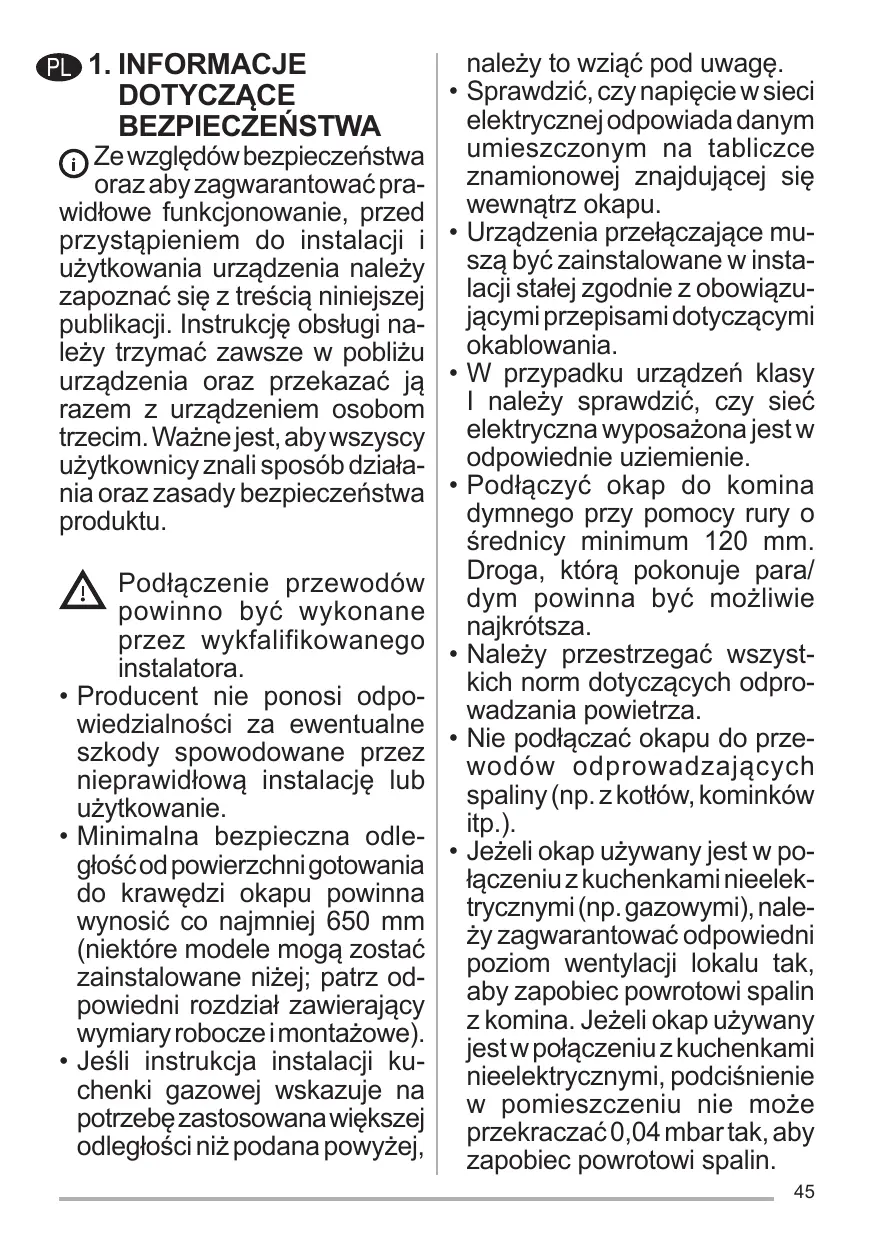

INSTRUKCJA OBSŁUGI FDF EV8 60 XS FRANKE

Ze względów bezpieczeństwa oraz aby zagwarantować prawidłowe funkcjonowanie, przed przystąpieniem do instalacji i użytkowania urządzenia należy zapoznać się z treścią niniejszej publikacji. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia oraz przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa produktu.

! Podłączenia przewodów powinno być wykonane przez wykwalifikowanego instalatora.

• Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane nieprawidłową instalacją lub użytkowaniem.
• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić co najmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary robocze i montażowe).
• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowania większej odległości niż podana powyżej,

należy to wziąć pod uwagę.

• Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu.
• Urządzenia przyłączające muszą być zainstalowane w instalacji stałej zgodnie z obowiązującymi przepisami dotyczącymi okablowania. W przypadku urządzeń klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie.
• Podłączyć okap do komina dymnego przy pomocy rury o średnicy minimum 120 mm. Droga, którą pokonuje para/dym powinna być możliwie najkrótsza.
• Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza.
• Nie podłączać okapu do przewodów odprowadzających spaliny (np. z kotłów, kominków itp.).
• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przy tym przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin.
• Powietrze nie może być przesyłane do przewodu kominowego wykorzystywanego do usuwania spalin urządzeń zasilanych gazem lub innymi materiałami palnymi.
• Jeżeli kabel zasilający ulegnie uszkodzeniu, musi on zostać wymieniony przez producenta lub serwisanta. Wtyczkę należy podłączyć do gniazdka odpowiedniego typu zgodnie z obowiązującymi normami oraz w miejscu łatwo dostępnym. W odniesieniu do kwestii technicznych oraz bezpieczeństwa należy ściśle przestrzegać obowiązujących przepisów dotyczących odprowadzania spalin, ustanowionych przez władze lokalne.

OSTRZEŻENIE: przed przystąpieniem do instalacji okapu należy zdjąć folię ochronną.

Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu. OSTRZEŻENIE: brak śrub lub elementów osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem. - Nie należy na nią patrzeć za pomocą narzędzi optycznych (lornetka, szkło powiększające...). - Nie zapalać potraw pod oka-

pem: może to być przyczyną pożaru.

• Niniejsze urządzenie nie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy na temat jego działania. Powinny one zostać jednak poinstruowane oraz skontrolowane w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.
• Dzieci nie należy dostawiać bez nadzoru i nie należy im zezwalać na zabawy urządzeniem.
• Urządzenie nie może być użytkowane przez osoby (i dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy, o ile nie są one nadzorowane oraz instruowane.

Części zewnętrzne mogą stać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania.

Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). Patrz Rozdział

Czyszczenie i konserwacja.

• Jeżeli okap używany jest z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które jedynie pobierają powietrze z pomieszczenia).
• Symbol znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Zużyty produkt należy przekazać do centrum zbiórki odpadów, specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczynisz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta/gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Nie wolno nigdy używać okapu do celów innych niż te, do których został przeznaczony.

towany.

• Nie wolno nigdy pozostawiać wolnego ognia o dużej intensywności pod działającym okapem.
• Należy dokonać regulacji intensywności płomienia w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i nie wydostawał się poza jego obrys.
• Nie zostawiać naczyń do smażenia bez nadzoru podczas użycia: przegrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

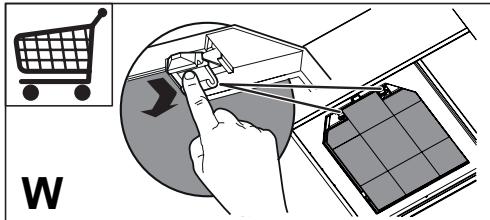

• Filtry z węgla aktywnego nie są przeznaczone do mycia ani regeneracji; należy je wymieniać co około 4 miesiące użytkowania lub częściej, jeśli są używane bardzo intensywnie (W).

• Filtry przeciwtłuszczowe należy myć co 2 miesiące lub częściej w razie intensywnego użytkowania; można je myć w zmywarce (Z).

Zaleca się czyszczenie okapu przy pomocy wilgotnej ściereczki i neutralnego płynu do mycia.

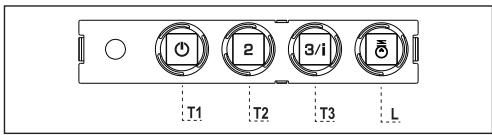

4. STEROWANIE

Przycisk	Funkcje	Dioda
T1 Prędkość	Uruchomienie silnika z pierwsza prędkości.	Włuczona
	Wylączanie silnika.	-
T2 Prȩdkość	Uruchomienie silnika z druga prȩdkości.	Włuczona
T3 Prȩdkość	Krótkie naciśćcie powoduje urucho-mienie silnika z trzechia prȩdkości	Stała
	Naciśćcie na 2 sekundy. Aktywacja czwar-tej prȩdkość na 6 minut, po tym czasie prȩdkość powraca do wczec-sniewe ustawionej. Dostosowana do obecnosci bardzo intensywnych opa-rów z gotowania.	Miga
L Oświetlenie	Wylączanie i wygra-czanie oświetlenia.	-

Uwaga: Przycisk T1 wyłącza silnik, przechodząc zawsze przez pierwszą prędkość.

5. OŚWIETLENIE

• W celu wymiany należy skontaktować się z centrum serwisowym ("W celu zakupu zwrócić się do centrum serwisowego").
