Tipo di prodotto	Cappa aspirante
Marca	FRANKE
Modello	FDF EV8 60 XS
Larghezza	60 cm
Alimentazione elettrica	230 V / 50 Hz (da verificare sulla targhetta)
Numero di velocità	4 (di cui una temporizzata 6 minuti)
Illuminazione	Sì, integrata
Filtro antigrasso	Lavabile in lavastoviglie, da pulire ogni 2 mesi
Filtro al carbone attivo	Non lavabile, da sostituire ogni 4 mesi
Distanza minima dal piano cottura	650 mm (o secondo le istruzioni del piano cottura)
Diametro di uscita dell'aria	Minimo 120 mm
Classe elettrica	Classe I (messa a terra obbligatoria)
Uso previsto	Domestico, eliminazione degli odori di cucina
Manutenzione esterna	Panno umido e detergente liquido neutro
Tipi di comandi	Tasti tattili (T1, T2, T3, L)
Funzione boost	Sì, pressione lunga su T3 (4a velocità temporizzata)
Installazione	Da un tecnico competente
Riparabilità	Contattare il servizio post-vendita per la sostituzione delle lampadine
Peso (stimato)	Circa 12 kg

Domande frequenti - FDF EV8 60 XS FRANKE

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza di sicurezza minima è di 650 mm. Tuttavia, se le istruzioni del piano cottura a gas specificano una distanza maggiore, è indispensabile rispettarla.

Come pulire il filtro antigrasso?

Il filtro antigrasso va pulito ogni 2 mesi (o più spesso in caso di uso intensivo). Può essere lavato in lavastoviglie o a mano con un detergente delicato.

Quando è necessario sostituire il filtro al carbone?

Il filtro al carbone attivo non è lavabile e va sostituito ogni 4 mesi circa, o più spesso in caso di uso intenso. Consultare il manuale per il modello corrispondente.

Come attivare la velocità massima (boost)?

Premere il tasto T3 per 2 secondi. La cappa passa alla 4a velocità con una temporizzazione di 6 minuti, poi torna alla velocità precedente. Il led lampeggia durante questa funzione.

Cosa fare se la cappa non si accende?

Controllare prima che la spina sia inserita e che l'interruttore automatico non sia scattato. Assicurarsi che la tensione corrisponda a quella indicata sulla targhetta. Se il problema persiste, contattare il servizio post-vendita.

Posso usare la cappa senza filtro al carbone?

Sì, se la cappa è installata in modalità aspirante (scarico esterno), il filtro al carbone non è necessario. In modalità filtrante, è indispensabile.

Come sostituire la lampadina della cappa?

La sostituzione dell'illuminazione deve essere effettuata da un professionista. Contattare il servizio post-vendita per ottenere una lampadina adatta e far eseguire l'intervento.

La cappa può essere installata sopra un piano cottura a gas?

Sì, ma rispettare obbligatoriamente la distanza minima di 650 mm o quella indicata dal produttore del piano a gas se superiore. Garantire una ventilazione adeguata dell'ambiente.

È possibile far funzionare la cappa con apparecchi non elettrici (gas, legna)?

Sì, ma l'ambiente deve essere sufficientemente ventilato per evitare un ritorno dei gas. La pressione negativa non deve superare 0,04 mbar.

Come spegnere completamente il motore?

Premere il tasto T1: spegne il motore passando sempre attraverso la prima velocità. Se la cappa è a velocità superiore, premere più volte T1 fino allo spegnimento.

MANUALE UTENTE FDF EV8 60 XS FRANKE

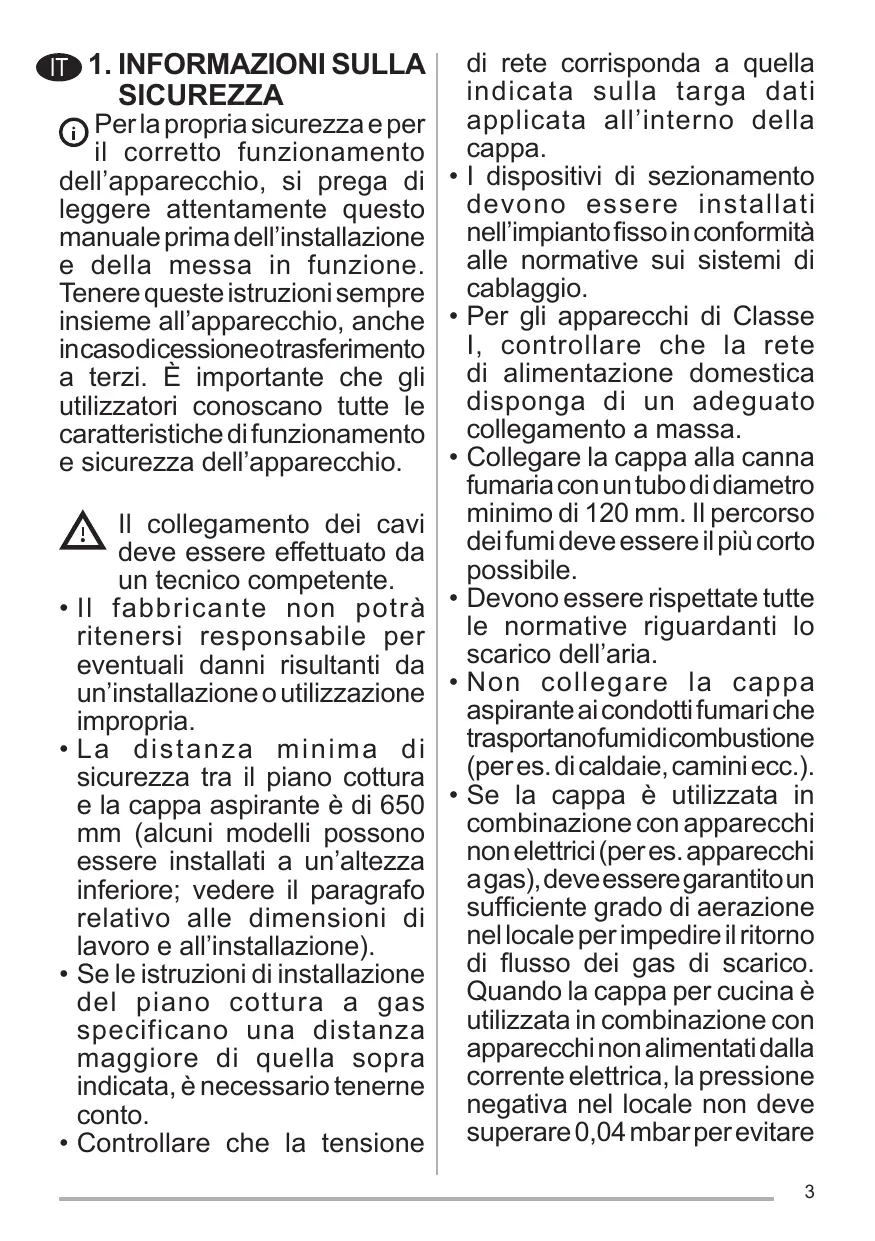

IT 1. INFORMAZIONI SULLA SICUREZZA

i Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attendamente quello manuale prima dell'infallazione e della messa in funzione. Tenere questeistruzioni sempre insieme all'apparecchio,anche incasodiscissioneotrasferimento a terzi. E importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un technician competente.

• Il fabbricante non potraretitenersi responsabile pereventuali danni risultanti daun's installation outilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installmente del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerneconto.
• Controllare che la tensione

di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.

• I dispositiivi di sezionamento devono essere installati nell'impiantofisso in conformità alle normative sui sistemi di cablaggio.
  Per gli appearecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.
  Devono essere rispetto delle normative riguardanti lo scarico dell'aria.
  Non collegare la cappa aspirante ai condotti fumariche trasportanofumidicombustione (peres. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantitoun sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare

che i fumi vengano riaspirati nel locale alla cappa.

L'aria non deve essere evacuataattraverso un condottoutilizzato per lo scarico dei fumi da appearecchi di combustione alimentati a gas o altri combustibili.
- Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un technician del servizio assistenza.
- Collegare la spina ad una presa di tipo conforme alle normative vigentie in posizione accessibile.
- Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante atteneris scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui comportare rischi di scosse elettriche.

Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).

• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

• Questo appearecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, perché attendamente sorvegliati e struiti su come utilizzato in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosichenongiochino con l'apparecchio.

L'apparecchion non devesseutilizzato da persone (bambini compresi) con ridotte capacita psico-fisico-sensoriali o conesperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e struite.

Le parti accessibili possono divertare molto calde durante l'uso degli apparecchi di cottura.

• Pulire e/o sostituire i filtri dello periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e

pulizia.

• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparentecchi che utilizzano gas o altri combustibili (non applicabile ad apparentecchi che scaricano unicamente l'aria nel locale).
• Il significato sul prodotto o sulla sua confazione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuire a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadequato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio dove è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla

cucina.

Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
- Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
- Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
- Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

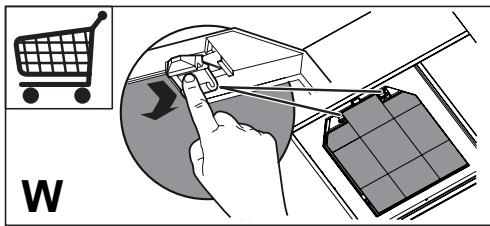

• Ilchio al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito anni 4 mesi di funzionamento circa o più frequently in caso di utilizzo molto intenso (W).

• I filtri antigrasso devono essere puliti anni 2 mesi di funzionamento o più frequently in caso di utilizzato molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa'utilizzato un panno umido e un detergente liquido neutro.

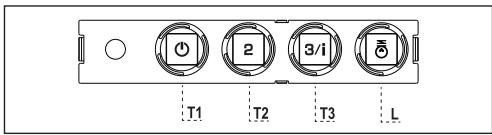

4.COMANDI

Tasto	Funzioni	Led
T1 Velocità	Accende il Motore alla Prima velocità.	Acceso
	Spegne il Motore.	-
T2 Velocità	Accende il Motore alla Seconda velocità.	Acceso
T3 Velocità	Premuto brevamente Accende il Motore alla Terza velocità.	Fisso
	Premuto per 2 Secondi. Attiva la Quarta velocità temporizzata a 6 minutì, al termine dei quali ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura.	Lampeggiante
L Luce	Accende e spegne l'Implanto di Illuminazione.	-

Attenzione: Il tasto T1 spegne il motore passando sempre per la prima velocità.

5. ILLUMINAZIONE

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
