Produkttyp	Köksfläkt
Märke	FRANKE
Modell	FDF EV8 60 XS
Bredd	60 cm
Elanslutning	230 V / 50 Hz (kontrollera på typskylten)
Antal hastigheter	4 (varav en timer 6 minuter)
Belysning	Ja, inbyggd
Fettfilter	Diskmaskinssäker, rengör varannan månad
Aktivt kolfilter	Ej tvättbart, byt var fjärde månad
Minsta avstånd till spishäll	650 mm (eller enligt spishällens anvisningar)
Diameter luftutlopp	Minst 120 mm
Elklass	Klass I (jordning obligatorisk)
Avsedd användning	Hushåll, eliminering av matlagningslukter
Utvändig skötsel	Fuktig trasa och neutralt flytande rengöringsmedel
Kontrolltyper	Pekknappar (T1, T2, T3, L)
Boostfunktion	Ja, långtryck på T3 (4:e hastigheten timer)
Installation	Av en kompetent tekniker
Reparerbarhet	Kontakta serviceverkstad för byte av lampor
Vikt (uppskattad)	Cirka 12 kg

Vanliga frågor - FDF EV8 60 XS FRANKE

Vad är minimiavståndet mellan fläkten och spishällen?

Minimisäkerhetsavståndet är 650 mm. Om gasspisens anvisningar anger ett större avstånd, måste du absolut följa det.

Hur rengör jag fettfiltret?

Fettfiltret måste rengöras varannan månad (eller oftare vid intensiv användning). Det kan diskas i diskmaskin eller för hand med mild rengöring.

När måste kolfiltret bytas?

Aktivt kolfilter är inte tvättbart och måste bytas cirka var fjärde månad, eller oftare vid intensiv användning. Se bruksanvisningen för motsvarande modell.

Hur aktiverar jag maxhastighet (boost)?

Tryck på knappen T3 i 2 sekunder. Fläkten går till 4:e hastigheten med en timer på 6 minuter, och återgår sedan till föregående hastighet. Indikatorlampan blinkar under denna funktion.

Vad gör jag om fläkten inte startar?

Kontrollera först att kontakten är isatt och att säkringen inte har löst ut. Se till att spänningen motsvarar den på typskylten. Om problemet kvarstår, kontakta serviceverkstad.

Kan jag använda fläkten utan kolfilter?

Ja, om fläkten är installerad i frånluftsläge (utomhusavluftning), behövs inget kolfilter. I recirkulationsläge är det nödvändigt.

Hur byter jag glödlampan i fläkten?

Byte av belysning måste utföras av en professionell. Kontakta serviceverkstad för att få en lämplig lampa och få den utbytt.

Kan fläkten installeras ovanför en gasspis?

Ja, men följ absolut minimiavståndet på 650 mm eller det som anges av gasspisens tillverkare om det är större. Se till att rummet har tillräcklig ventilation.

Är det möjligt att använda fläkten med icke-elektriska apparater (gas, ved)?

Ja, men rummet måste ventileras tillräckligt för att förhindra återföring av gaser. Undertrycket får inte överstiga 0,04 mbar.

Hur stänger jag av motorn helt?

Tryck på knappen T1: den stänger av motorn genom att alltid gå via första hastigheten. Om fläkten är på högre hastighet, tryck flera gånger på T1 tills den stannar.

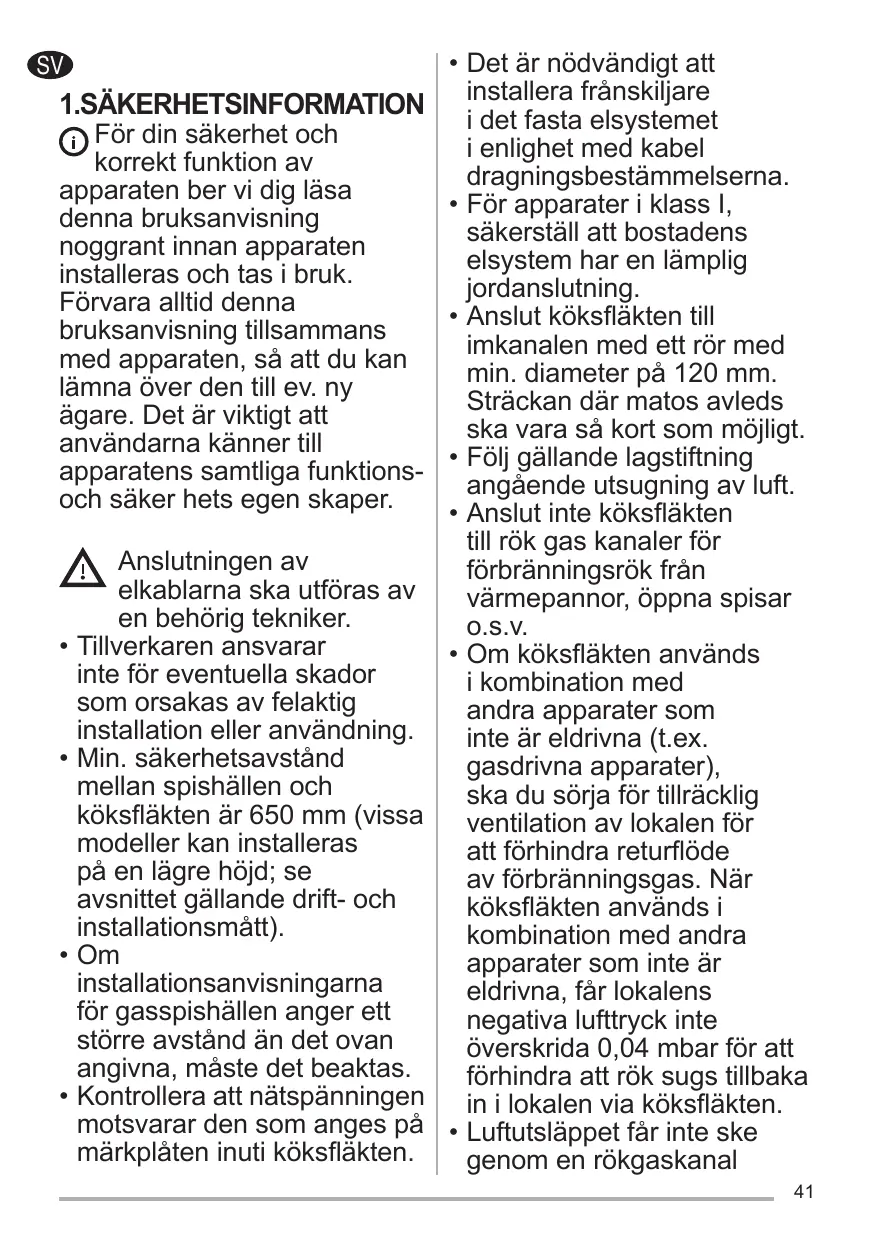

BRUKSANVISNING FDF EV8 60 XS FRANKE

För din sakerhet och korrekt Funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installereras och tas iBruk. Förvara alltid)denna bruksanvisning tillsammans med apparaten, sä att du kan lamna over den till ev.ny ägare.Det ar viktigt att användarna känner till apparatens smtliga funktions- och saker hets egen skaper.

Anslutningen av elkablarna sca utforas av en behörig tekniker.

• Tillverkaren ansvarar inte for eventuella skador som orsakas av felaktig installation eller användning.
• Min. sakerhetsavstand mellan spishällen och köksfläkten ar 650 mm (vissa modeller kan installereras på en lagre höjd; se avsnittet gällande drift- och installationsmätt).
• Om installationsanvisiningarna for gasspishällen anger ett större avständän det ovan angivna, mäste det beaktas.

• Kontrollera att natspänningen motsvarar den som anges på markplåten inuti köksfläkten.

• Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabel dragningsbestämmelserna.

• För apparater i klass I, sakerställ att bostadensystem har en lämpig jordanslutning.
• Anslut köksfläkten till imkanalen med att rör med min. diameter på 120 mm. Sträckan)där matos avledscka vara sökt som möjligt.
  Följ gällande lagstiftning angäende utsugning av luft.
• Anslut inte köksfläkten till rök gas kanaler for Förbränningsrök fran värmeppannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater),cka du söra for tillräcklig ventilation av lokalen for att Förhindra returflöde av forbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, fär lokalens negativa lufttryck inte överskrida 0,04 mbar for att Förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet fär inte ske genom en rökgaskanal

som används av gasdrivna aller andra bräns le drivna apparater.

• Om elkabeln skadas, skaden bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lätt tillgängligt vagguttag som är i overensstammelse med gällande bestammelser.
  Följ noggrant foreskrifterna frän de lokala myndigheterna nar det gäller de tekniska och sakerhetsmässiga Åtgårder som ská vidtas for avledning av rök.

WARNING: Ta bort skydds filmen innan du installerar koksfläkten.

• Använd endast skruvar och beslag som ar lämpiga für köksfläkten.

WARNING: Om det inte installeras skruvar och beslag som overensstämmer med dessa anvisningar kan det leda till risk for elektrisk stöt.

• Titta inte direkt med optiska instrument (kikare, for storingsglas o.s.v.).
• Flambera inte under köksfläkten. Det finns risk För eldsvåda.
• Denna apparat fär användas av barn (över 8år), personer med nedsatt fysisk, sensorisk eller

mental funktionsfömaga
eller personer som saknar
erfarenhet eller kunskap
om hur den används,
under Förutsättning att de
övervakas av体系建设
kan ansvara for deras
sakerhet aller som har lär
dem hur apparaten进展情况
på att saker tätt och gjort
dem medvetna om riskerna.
Barn fär inte leka med
apparaten. Rengöring och
underhäll som sku utforas av
användaren fär inte utforas
av barnutan tillsyn av en
vuxen.

• Håll barn under uppsikt sö att de inte leker med apparaten.
• Denna apparat fär inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om deinte overvakas och instrueras.

De atkomlga delarna kan bli mycket varma under anvandningen av spisar, matlagningsapparater o.dyl.

• Rengör och/eller byt ut filtren after den angivnataidsperioden (brandrisk). Se avsnitt Under häll och rengöring.
• Lokalen måste ha lämplig

ventilation nar koksflakten
anvands samtidigt med
andra apparater som
anvander gas aller andra
branslen (galler inte
apparater som endast
slapper ut luft i lokalen).

• Symbolen à apparaten eller emballaget anger att apparaten inte fär hanteras som hushållsavfall. Den skä i stället lämnas in på en uppsamlingsplats För Återvinning av el- och elektronikkkomponenter. Genom att sakerställa att apparaten hanteras på rätt sätt bidrar du till att forebygga eventuella negativa miljö- och hälsoeffekter som kan uppstä om apparaten bortskaffas som vanligt avfall. För ytterligare uppliesninger om Återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten aller affären)där du köpte apparaten.

2.ANVÄNDNING

Köksfläkten har uteslutende konstruerats for hushållsbruk, für att avlågsna matos i koket.
- Använd aldrig köksfläkten für andraändamål an vad den ar konstruerad För.
- Se till att det aldrig uppkommer hoga lagor under koksflakten narden ar igang.
- Justera lagens styrka sa att den

endast berör kokkarlets botten och inte slickar utmed dess sidor.
- Fritoserna ska kontrolleras helatiden under användningen. Den overhettade oljan kan ta eld.

3. RENGÖRING OCH UNDERHÄLL

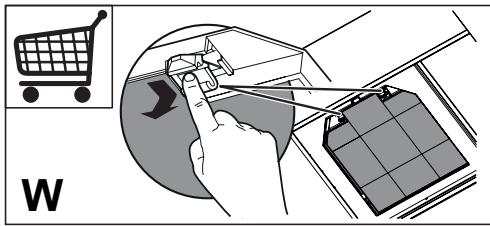

• Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret skabytas cirka var 4:e manad eller oftare vid intensiv användning (W).

• Fettfiltrenskarengörasvarannanmánekeller oftare vid intensiv användning. Dekan diskas i diskmaskin (Z).

• Rengör köksfläkten med en fuktig trasa och att neutral flytande rengöringsmedel.

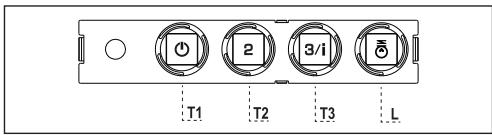

4. REGLAGE

Knapp	Funktioner	Lysdiod
T1Hastighet	Aktiverar motorn påden Första hastig-heten.	Tänd
	Stänger av motorn.	-
T2Hastighet	Aktiverar motorn påden andra hastig-heten.	Tänd
T3Hastighet	Om den trycks kortaktiverar den motorn påden tredje hastig-heten.	Fast
	Om den trycks i 2 sekunder.Aktiveras den fjärdehastigheten tidsin-ställd på 6 minutes,närenna tid forflutitåtergår systemet tillden tidigare inställdahastigheten. Lämpligatt hälla ständ motmax. spridning avmatos.	Blinkande
LBelysning	Tänder och släckerbelysningen.	-

Varning: Knappen T1 stänger av motorn genom att alltid passera den forsta hastigheten.

5. BELYSNING

• Kontakta en auktoriserad serviceverkstad for byte ("Kontakta en auktoriserad serviceverkstad for kop").
