Tipo de produto	Exaustor
Marca	FRANKE
Modelo	FDF EV8 60 XS
Largura	60 cm
Alimentação elétrica	230 V / 50 Hz (verificar na placa de características)
Número de velocidades	4 (incluindo uma temporizada 6 minutos)
Iluminação	Sim, integrado
Filtro de gordura	Lavável na máquina de lavar loiça, limpar a cada 2 meses
Filtro de carvão ativado	Não lavável, substituir a cada 4 meses
Distância mínima ao plano de cozedura	650 mm (ou conforme instrução do plano de cozedura)
Diâmetro de saída de ar	Mínimo 120 mm
Classe elétrica	Classe I (ligação à terra obrigatória)
Utilização prevista	Doméstica, eliminação de odores de cozinha
Manutenção exterior	Pano húmido e detergente líquido neutro
Tipos de comandos	Teclas táteis (T1, T2, T3, L)
Função boost	Sim, pressão longa em T3 (4ª velocidade temporizada)
Instalação	Por um técnico competente
Reparabilidade	Contactar o serviço pós-venda para substituição das lâmpadas
Peso (estimado)	Aproximadamente 12 kg

Perguntas frequentes - FDF EV8 60 XS FRANKE

Qual é a distância mínima entre o exaustor e a placa de cozedura?

A distância de segurança mínima é de 650 mm. No entanto, se as instruções do plano de cozedura a gás especificarem uma distância superior, por favor, tenha-a em consideração.

Como limpar o filtro de gordura?

O filtro de gordura deve ser limpo a cada 2 meses (ou mais frequentemente em caso de uso intensivo). Pode ser lavado na máquina de lavar loiça ou à mão com um detergente suave.

Quando deve ser substituído o filtro de carvão?

O filtro de carvão ativado não é lavável e deve ser substituído a cada 4 meses aproximadamente, ou mais frequentemente em caso de uso intenso. Consulte o manual para o modelo correspondente.

Como ativar a velocidade máxima (boost)?

Pressione a tecla T3 durante 2 segundos. O exaustor passa para a 4ª velocidade com uma temporização de 6 minutos, depois retorna à velocidade anterior. O indicador pisca durante esta função.

O que fazer se o exaustor não ligar?

Verifique primeiro se a ficha está ligada e se o disjuntor não disparou. Certifique-se de que a tensão corresponde à indicada na placa de características. Se o problema persistir, contacte o serviço pós-venda.

Posso usar o exaustor sem filtro de carvão?

Sim, se o exaustor estiver instalado em modo evacuação (descarga exterior), o filtro de carvão não é necessário. Em modo reciclagem, é indispensável.

Como substituir a lâmpada do exaustor?

A substituição da iluminação deve ser feita por um profissional. Contacte o serviço pós-venda para obter uma lâmpada adequada e realizar a intervenção.

O exaustor pode ser instalado sobre uma cozedura a gás?

Sim, mas respeite imperativamente a distância mínima de 650 mm ou aquela indicada pelo fabricante da placa a gás se for superior. Garanta uma ventilação adequada do ambiente.

É possível fazer funcionar o exaustor com aparelhos não elétricos (gás, lenha)?

Sim, mas a divisão deve estar suficientemente ventilada para evitar retorno de gases. A pressão negativa não deve exceder 0,04 mbar.

Como desligar completamente o motor?

Pressione a tecla T1: ela corta o motor passando sempre pela primeira velocidade. Se o exaustor estiver em velocidade superior, pressione T1 várias vezes até parar.

MANUAL DE UTILIZADOR FDF EV8 60 XS FRANKE

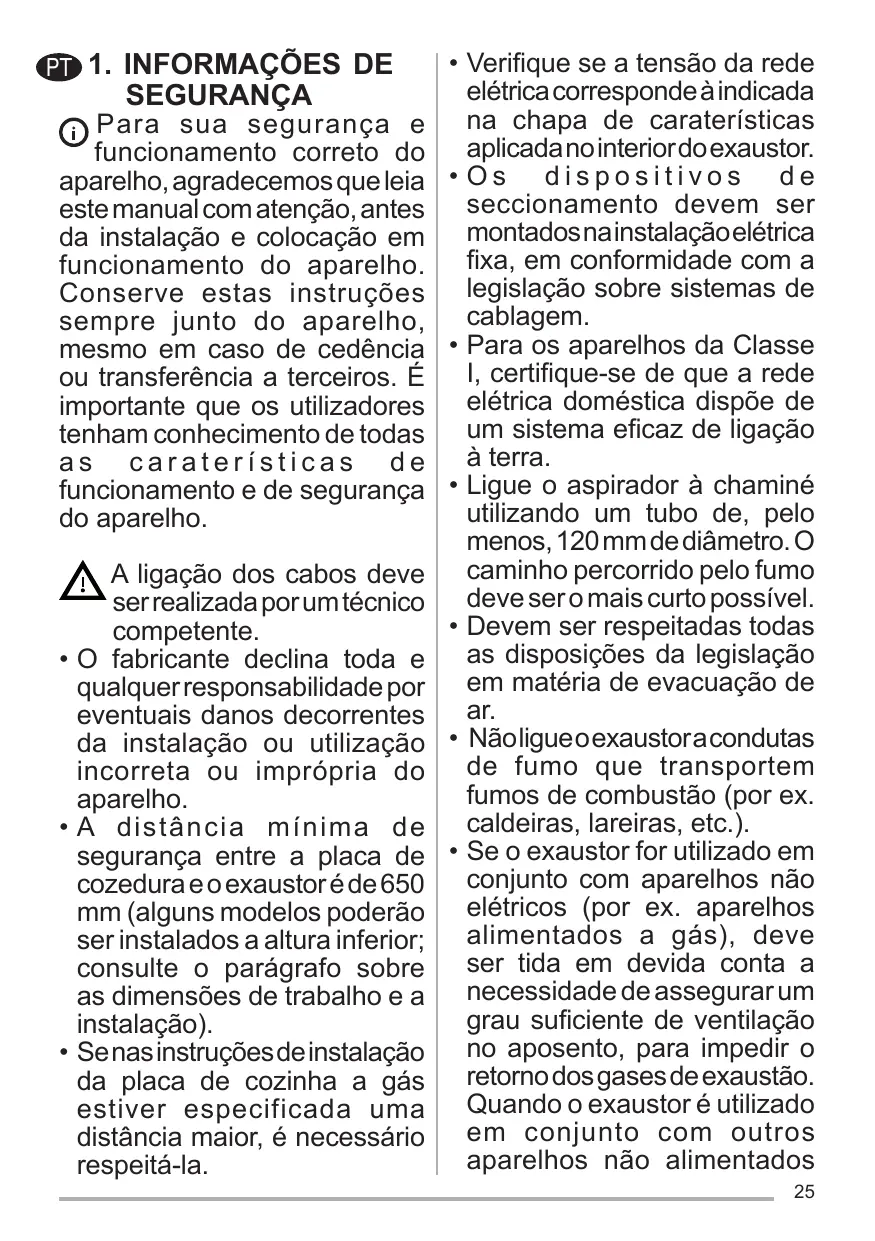

1. INFORMAÇÕES DE SEGURANÇA

Para sua segurança e correto funcionamento do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cessão ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).
• Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância maior, é necessário respeitá-la.
• Verifique se a tensão da rede elétrica corresponde à indicada na chapa de características aplicada no interior do exaustor.
• Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra. Ligue o exaustor à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.
• Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados

eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos retornem ao aposento através do exaustor.

• O ar não deve ser evacuado através de condutas realizadas para descarregar o fumo de aparelhos de combustão alimentados a gás ou outros combustíveis.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência. Ligue a ficha a uma tomada em conformidade com os regulamentos em vigor, numa posição acessível.
• Em relação às medidas práticas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais. ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.
• Utilize apenas parafusos e quinquilharia apropriada para o exaustor. ADVERTÊNCIA: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.
• Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa....).
• Não cozinhe alimentos flamejados debaixo do exaustor, porque há risco de incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância. Vigie as crianças, certificando-se de que não brinquem com o aparelho.
• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas. As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.
• Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.
• Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado simultaneamente com aparelhos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).
• O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde deixar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

2. UTILIZAÇÃO

• O exaustor foi concebido para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.
• As frigideiras devem ser vigiadas constantemente durante o uso, porque as gorduras e óleos excessivamente aquecidos são facilmente inflamáveis.

3. LIMPEZA E MANUTENÇÃO

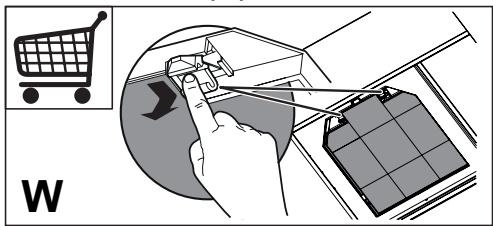

• O filtro de carvão ativado não é lavável e não pode ser regenerado. Deve ser substituído a cada 4 meses de uso, ou com maior frequência no caso de uso muito intenso (W).

• Os filtros antigordura devem ser limpos a cada 2 meses de funcionamento, ou com maior frequência no caso de uso muito intenso, e podem ser lavados na máquina de lavar louça (Z).

• Limpe o exaustor com um pano húmido e detergente líquido neutro.

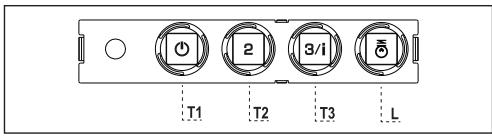

4. COMANDOS

Tecla	Funções	Led
T1 Velocidade	Liga o motor com velocidade I.	Aceso
	Desliga o motor.	-
T2 Velocidade	Liga o motor com velocidade II.	Aceso
T3 Velocidade	Premida breves instantes, liga o motor com velocidade III.	Fixo
	Premida durante 2 segundos. Activa a velocida de IV durante 6 minutos. No fim deste periodo de tempo o Sistema retoma a velocidade anterior. Indicada para condições de maior emissão de fumos de cozedura.	Intermitente
L Luz	Liga e desliga oSYSTEMA de iluminação.	-

Atenção: A tecla T1 desliga o motor, passando sempre para a velocidade I.

5. ILUMINAÇÃO

• Para substituição, contacte a assistência técnica ("Para compra, dirija-se à assistência técnica").
