Tuotetyyppi	Liesituuletin
Merkki	FRANKE
Malli	FDF EV8 60 XS
Leveys	60 cm
Sähkövirta	230 V / 50 Hz (tarkista tyyppikilvestä)
Nopeuksien määrä	4 (yksi ajastettu 6 min)
Valaistus	Kyllä, sisäänrakennettu
Rasvasuodatin	Pestävissä astianpesukoneessa, puhdistettava 2 kuukauden välein
Aktiivihiilisuodatin	Ei pestävä, vaihdettava 4 kuukauden välein
Vähimmäisetäisyys keittotasoon	650 mm (tai keittotason ohjeen mukaan)
Ilmanpoiston halkaisija	Vähintään 120 mm
Sähköluokka	Luokka I (maadoitus pakollinen)
Käyttötarkoitus	Kotitalouskäyttöön, keittiön hajujen poistoon
Ulkopinnan hoito	Kostea liina ja neutraali nestemäinen pesuaine
Ohjaustyypit	Kosketuspainikkeet (T1, T2, T3, L)
Tehostustoiminto	Kyllä, pitkä painallus T3 (4. nopeus ajastettuna)
Asennus	Pätevän teknikon toimesta
Korjattavuus	Ota yhteyttä huoltoon lamppujen vaihtoa varten
Paino (arvio)	Noin 12 kg

Usein kysytyt kysymykset - FDF EV8 60 XS FRANKE

Mikä on vähimmäisetäisyys liesituulettimen ja keittotason välillä?

Turvaetäisyyden on oltava vähintään 650 mm. Jos kaasuliesi ohjeissa määrätään suurempi etäisyys, noudata sitä ehdottomasti.

Miten rasvasuodatin puhdistetaan?

Rasvasuodatin tulee puhdistaa 2 kuukauden välein (tai useammin, jos käyttö on runsasta). Se voidaan pestä astianpesukoneessa tai käsin miedolla pesuaineella.

Milloin hiilisuodatin pitää vaihtaa?

Aktiivihiilisuodatinta ei voi pestä, ja se tulee vaihtaa noin 4 kuukauden välein tai tiheämmin runsaan käytön yhteydessä. Katso käyttöohjeesta mallikohtaiset tiedot.

Miten maksiminopeus (tehostus) aktivoidaan?

Paina painiketta T3 2 sekunnin ajan. Liesituuletin siirtyy 4. nopeudelle 6 minuutin ajastuksella ja palaa sitten edelliselle nopeudelle. Merkkivalo vilkkuu tämän toiminnon aikana.

Mitä teen, jos liesituuletin ei käynnisty?

Tarkista ensin, että pistoke on kytketty ja sulake ei ole palanut. Varmista, että jännite vastaa tyyppikilven arvoa. Jos ongelma jatkuu, ota yhteyttä huoltoon.

Voinko käyttää liesituuletinta ilman hiilisuodatinta?

Kyllä, jos liesituuletin on asennettu poistoilmatilaan (ulospuhallus), hiilisuodatinta ei tarvita. Kiertoilmatilassa se on välttämätön.

Miten vaihdan liesituulettimen lampun?

Lamppujen vaihto tulee teettää ammattilaisella. Ota yhteyttä huoltoon sopivan lampun saamiseksi ja vaihdon suorittamiseksi.

Voiko liesituuletin asentaa kaasulieden yläpuolelle?

Kyllä, mutta noudata ehdottomasti vähimmäisetäisyyttä 650 mm tai kaasulieden valmistajan ilmoittamaa suurempaa etäisyyttä. Varmista huoneen riittävä ilmanvaihto.

Onko mahdollista käyttää liesituuletinta muiden kuin sähkölaitteiden (kaasu, puu) kanssa?

Kyllä, mutta huoneen on oltava riittävästi tuuletettu kaasujen takaisinvirtauksen estämiseksi. Alipaine ei saa ylittää 0,04 mbar.

Miten moottori sammutetaan kokonaan?

Paina painiketta T1: se sammuttaa moottorin aina ensimmäisen nopeuden kautta. Jos liesituuletin on suuremmalla nopeudella, paina T1:tä useita kertoja, kunnes se sammuu.

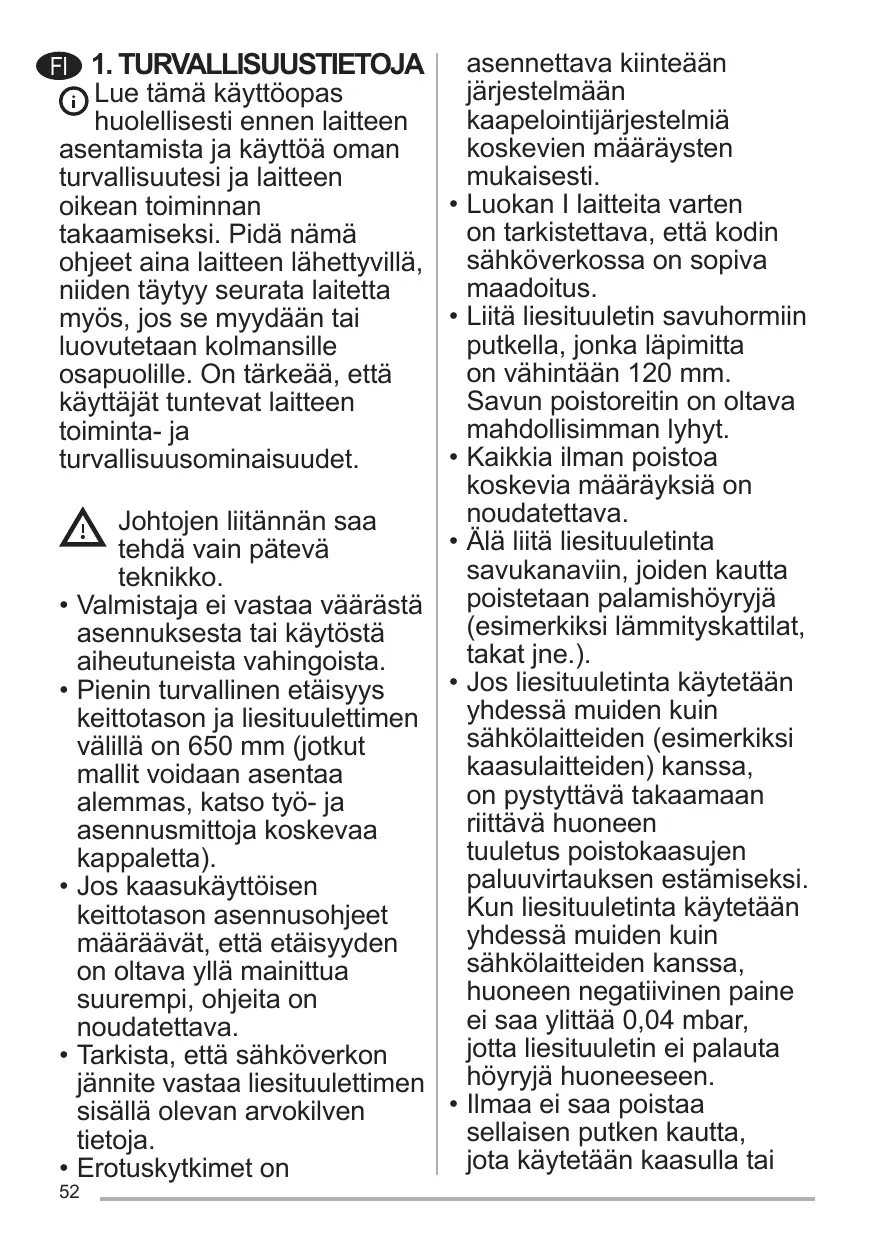

KÄYTTÖOHJE FDF EV8 60 XS FRANKE

Lue tämä käyttöohje huolellisesti ennen laitteen asentamista ja käyttöä. Oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pidä nämä ohjeet aina laitteen lähettyvillä, niiden täytyy seurata laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

Sähköliitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa virheellisestä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittotason asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Erotuskytkimet on

asennettava kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.

• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.
• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.
• Älä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai

muilla polttoaineilla toimivien laitteiden savun imemiseen.

• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista.

• Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.

VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

• Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi....).
• Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon. Yli 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat

ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.

• Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella. Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin tai aistien terveys on heikentynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei heitä valvota tai ole valmennettu.

Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana.

• Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus.
• Tilassa täytyy olla asianmukainen tuuletus kun liesituuletinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske

laitteita, jotka poistavat tilaan vain ilmaa). - Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeitintä on valvottava jatkuvasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

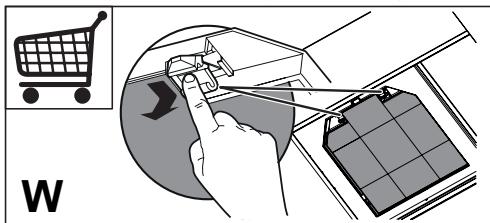

Aktiivihiilisuodattimia ei voi pestä eikä regeneroida, ne täytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon (W).

Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Ne voidaan pestä astianpesukoneessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

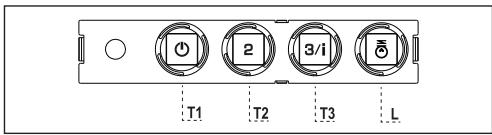

4. KYTKIMET

Painike	Merkkivalo	Toiminnot
T1 Nopeus	Käynnistätta moot- torin ensimmäisellä nopeudella.	Palaa
	Sammuttaa moot- torin.	-
T2 Nopeus	Käynnistätta mootto- rim toisella nopeu-della.	Palaa
T3 Nopeus	Lyhyt painallus käynnistätta moot- torin kolmannella nopeudella.	Kiinteä
	Kun painiketta paï-netaan 2 sekunnin ajan.Aktivoi neljännen nopeuden, joka toimii 6 minuuttia.Ajastetun ajan påatytyä nopeus palaa asetettuun arvoon. Soveltuu käytettväksi kun savua on paljon.	Vilkkuva
L Valot	Sytyttätä ja sammut-taa valaistuksen.	-

Huomio: Painike T1 sammuttaa moottorin kulkien aina ensimmäisen nopeuden kautta.

5. VALAISTUS

Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").

Sähköasennukset saa suorittaa vain valtuutettu asentaja.

Valmistaja ei vastaa vaurioista, jotka aiheutuvat virheellisestä asennuksesta tai puutteellisesta kiinnityksestä. Pienin turvaetäisyys liesituulettimen ja keittotason välillä on 650 mm (jotkin mallit voidaan asentaa alemmas, katso asennusohjeet). Kaasuhellan asennusohjeessa voi olla suurempi etäisyys, noudata tätä ohjetta. Varmista, että verkkojännite vastaa arvoa,

joka on ilmoitettu arvokilvessä, joka sijaitsee laitteen sisäpuolella.

• Kiinteissä asennuksissa on oltava erotuslaitteet asennussääntöjen mukaisesti.
• Käytettäessä laitetta luokassa I, varmista, että virtalähteessä on asianmukainen maadoitus. Liitä liesituuletin poistoilmakanavaan halkaisijaltaan 120 mm:n putkella. Poistoilmakanavan on oltava mahdollisimman lyhyt. Noudata ilmanvaihtoa koskevia määräyksiä. Älä liitä liesituuletinta savuhormiin tai muihin kanaviin, joista poistuu palamiskaasuja (esim. kattilat, takat). Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa (esim. kaasuliesi), huoneessa on oltava riittävä ilmanvaihto, jotta vältetään palamiskaasujen takaisinvirtaus. Jos liesituuletinta käytetään yhdessä laitteiden kanssa, jotka toimivat muista kuin sähkölähteistä, huoneen alipaine ei saa ylittää

0,04 mbar, jotta vältetään poistoilman takaisinvirtaus huoneeseen.

On kiellettyä johtaa poistoilmaa savuhormiin, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden poistoon. - Jos virtajohto on vaurioitunut, se on vaihdettava valmistajan tai sen huoltoedustajan toimesta. - Liitä pistoke pistorasiaan, joka on asianmukaisesti maadoitettu ja helposti saatavilla. Teknisten ja turvallisuustoimenpiteiden noudattaminen säädetään paikallisten viranomaisten asettamissa säännöissä.

VAROITUS: Ennen liesituulettimen asennusta poista suojakalvo.

Käytä vain mukana toimitettuja ruuveja ja osia liesituulettimen kiinnitykseen.

VAROITUS.

Liesituulettimen tai seinään kiinnitettävän laitteen asentaminen tässä ohjeessa annettujen ohjeiden mukaisesti voi johtaa sähköiskuun.
