Producttype	Afzuigkap
Merk	FRANKE
Model	FDF EV8 60 XS
Breedte	60 cm
Elektrische voeding	230 V / 50 Hz (te controleren op het typeplaatje)
Aantal snelheden	4 (waarvan een met 6 minuten timer)
Verlichting	Ja, ingebouwd
Vetfilter	Afwasmachinebestendig, om de 2 maanden reinigen
Actief koolstoffilter	Niet wasbaar, elke 4 maanden vervangen
Minimale afstand tot de kookplaat	650 mm (of volgens instructie van de kookplaat)
Luchtafvoerdiameter	Minimaal 120 mm
Elektrische klasse	Klasse I (aarding verplicht)
Beoogd gebruik	Huishoudelijk, verwijderen van kookgeuren
Buitenonderhoud	Vochtige doek en neutraal vloeibaar schoonmaakmiddel
Soorten bediening	Aanraaktoetsen (T1, T2, T3, L)
Boostfunctie	Ja, lang indrukken van T3 (4e snelheid met timer)
Installatie	Door een bekwame technicus
Repareerbaarheid	Neem contact op met de klantendienst voor het vervangen van de lampen
Gewicht (geschat)	Ongeveer 12 kg

Veelgestelde vragen - FDF EV8 60 XS FRANKE

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand is 650 mm. Als de instructies van de gas kookplaat echter een grotere afstand specificeren, houd daar dan strikt rekening mee.

Hoe het vetfilter reinigen?

Het vetfilter moet elke 2 maanden worden gereinigd (of vaker bij intensief gebruik). Het kan in de vaatwasser of met de hand met een mild schoonmaakmiddel worden gewassen.

Wanneer moet het koolstoffilter worden vervangen?

Het actieve koolstoffilter is niet wasbaar en moet ongeveer elke 4 maanden worden vervangen, of vaker bij intensief gebruik. Raadpleeg de handleiding voor het bijbehorende model.

Hoe de maximale snelheid (boost) activeren?

Druk op de toets T3 gedurende 2 seconden. De afzuigkap schakelt naar de 4e snelheid met een timer van 6 minuten en keert dan terug naar de vorige snelheid. Het lampje knippert tijdens deze functie.

Wat te doen als de afzuigkap niet aangaat?

Controleer eerst of de stekker in het stopcontact zit en of de stroomonderbreker niet is uitgeschakeld. Zorg ervoor dat de spanning overeenkomt met die op het typeplaatje. Als het probleem aanhoudt, neem contact op met de klantendienst.

Kan ik de afzuigkap zonder koolstoffilter gebruiken?

Ja, als de afzuigkap in afvoermodus (buitenafvoer) is geïnstalleerd, is het koolstoffilter niet nodig. In recirculatiemodus is het essentieel.

Hoe de lamp van de afzuigkap vervangen?

Het vervangen van de verlichting moet door een professional worden uitgevoerd. Neem contact op met de klantendienst voor een geschikte lamp en om de ingreep te laten uitvoeren.

Kan de afzuigkap boven een gasfornuis worden geïnstalleerd?

Ja, maar houd strikt de minimale afstand van 650 mm of de door de fabrikant van de gasplaat aangegeven afstand aan als deze groter is. Zorg voor voldoende ventilatie van de ruimte.

Kan de afzuigkap worden gebruikt met niet-elektrische apparaten (gas, hout)?

Ja, maar de ruimte moet voldoende worden geventileerd om terugstroming van gassen te voorkomen. De negatieve druk mag niet hoger zijn dan 0,04 mbar.

Hoe de motor volledig uitschakelen?

Druk op de toets T1: deze schakelt de motor uit, altijd via de eerste snelheid. Als de afzuigkap op een hogere snelheid staat, druk dan meerdere keren op T1 tot stop.

GEBRUIKSAANWIJZING FDF EV8 60 XS FRANKE

Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat.

De kabels moeten door een ervaren monteur worden aangesloten.

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik.
• De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie).
• Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet hiermee rekening worden gehouden.
• Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de

binnenkant van de afzuigkap staat vermeld.

• Er moeten lastscheiders in de vaste installatie worden geïnstalleerd in overeenstemming met de normen over bedradingssystemen.
• Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt.
• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen.
• Alle regels voor de luchtafvoer moeten in acht worden genomen.
• Sluit de afzuigkap niet aan op rookkanalen die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).
• Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek wordt gezogen.
• De lucht mag niet worden

afgevoerd door een kanaal dat wordt gebruikt voor de rookgasafvoer door apparaten op gas of andere brandstoffen.

• Een beschadigde voedingskabel moet door de fabrikant of door een monteur van de technische dienst worden vervangen.
• Sluit de stekker aan op een toegankelijk stopcontact dat voldoet aan de geldende normen.
• Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald, nauwgezet worden opgevolgd.

WAARSCHUWING: verwijder de beschermfolie alvorens de afzuigkap te installeren.

• Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap.

WAARSCHUWING: indien de schroeven of bevestigingssystemen niet volgens deze aanwijzingen worden geïnstalleerd, bestaat er gevaar voor elektrische schokken.

• Niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen.
• Er mag niet onder de afzuigkap geflambeerd worden: brandgevaar.
• Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïnstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.
• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.
• Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat.

Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden.

• Reinig en/of vervang de filters na de aangegeven tijdsperiode (brandgevaar). Zie de paragraaf Onderhoud en reiniging.
• De ruimte moet voldoende geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen worden gebruikt (niet van toepassing op apparaten die alleen lucht in de ruimte blazen).
• Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

2. GEBRUIK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te verwijderen.
• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is.
• Laat nooit hoog brandende branders onbedekt onder een werkende afzuigkap. Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer de frituurpannen tijdens het

gebruik: de oververhitte olie zou vlam kunnen vatten.

3. REINIGING EN ONDERHOUD

• Het actieve koolstoffilter is niet afwasbaar of regenereerbaar en moet ongeveer om de 4 maanden worden vervangen, of vaker bij zeer intensief gebruik (W).

• De vetfilters moeten om de 2 maanden worden schoongemaakt, of vaker bij zeer intensief gebruik. Ze kunnen in de afwasmachine worden gewassen (Z).

Maak de afzuigkap schoon met een vochtige doek en een mild vloeibaar schoonmaakmiddel.

4. BEDIENINGEN

Toets	Functies	Led
T1 Snelheid	Schakelt de motor op de eerste snelheid in.	Aan
	Zet de motor uit.	-
T2 Snelheid	Schakelt de motor op de tweede snelheid in.	Aan
T3 Snelheid	Schakelt de motor bij een korte druk op de toets op de derde snelheid in.	Vast
	Als deze toets 2 seconden worden ingedrukt, worden de vierde snelheid gedurende 6 minutes inge-schakeld, waarna weeper op de ereder ingestelde snelheid worden overgegaan. Geschikt voor het opvangen van de maximale uittstoot van kookdampen.	Knipperend
L Verlichting	Schakelt de verlichtingsinstallatie in en uit.	-

Let op: de toets T1 schakelt de motor altijd via de eerste snelheid UIT.

5. VERLICHTING

• Neem voor de vervanging contact op met de klantenservice ('Wend u voor de aankoop tot de klantenservice').

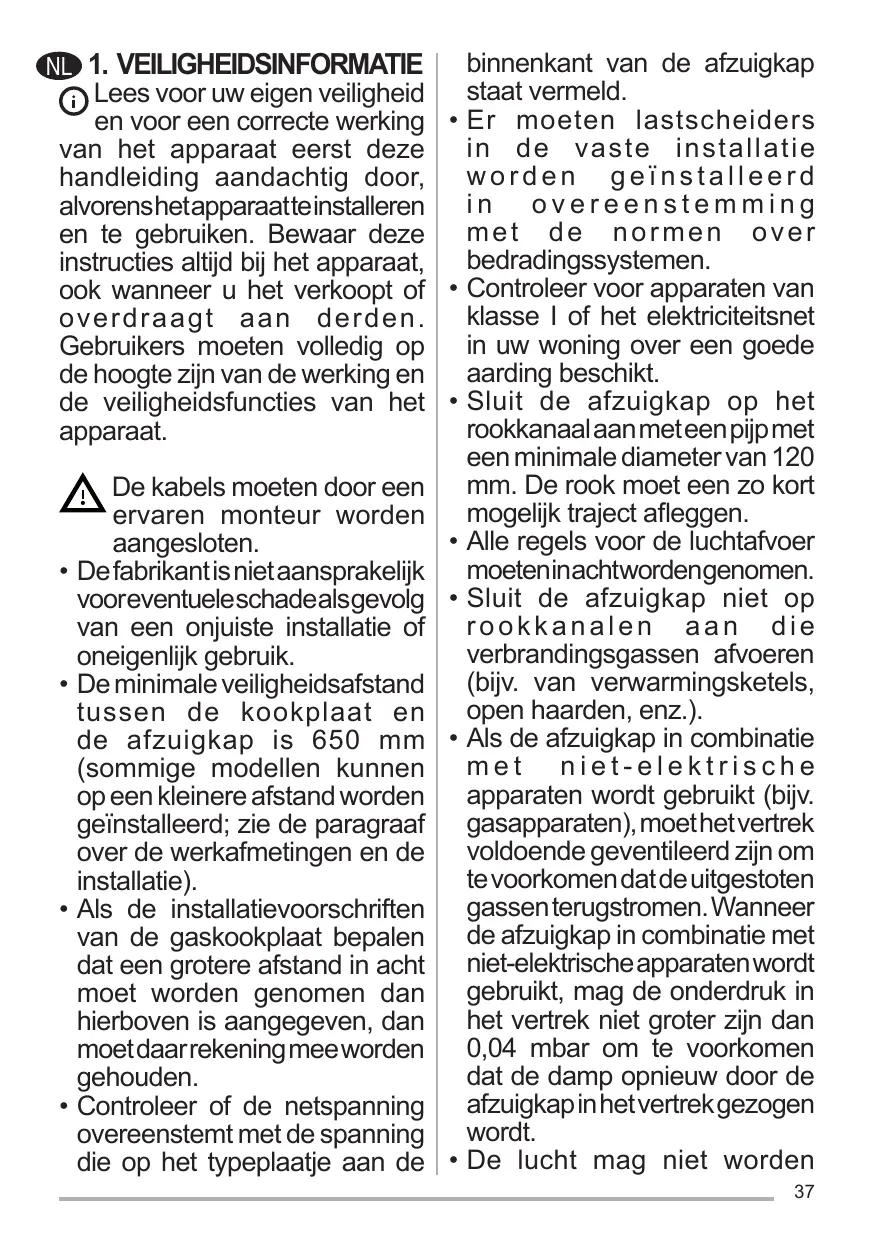

1. VEILIGHEIDSINFORMATIE
