Y82IS443 - Y82IS443 - Płyta grzewcza ELECTROLUX - Bezpłatna instrukcja obsługi

Marka	Electrolux
Model	Y82IS443
Typ produktu	Płyta indukcyjna do zabudowy
Liczba stref grzewczych	4
Technologia grzania	Indukcyjna
Zasilanie elektryczne	220-240 V / 400 V 2N, 50/60 Hz
Maksymalna moc całkowita	7,2 kW (7200 W)
Funkcja PowerBoost	Tak (do 3600 W w zależności od strefy)
Funkcja SenseBoil®	Tak (automatyczna kontrola wrzenia)
Funkcja Bridge	Tak (łączenie dwóch lewych stref)
Funkcja Hob²Hood	Tak (komunikacja z kompatybilnym okapem)
Automatyczne wyłączanie bezpieczeństwa	Tak
Zabezpieczenie przed dziećmi	Tak
Blokada sterowania	Tak
Minutnik	Tak (minutnik klepsydrowy i minutnik kuchenny)
Wskaźnik ciepła resztkowego	Tak (3 poziomy: / / )
Zarządzanie energią	Tak (rozdział mocy między fazami)
Wymiary stref (średnica)	Lewy przedni: 21,0 cm Lewy tylny: 21,0 cm Środkowy przedni: 14,5 cm Prawy tylny: 24,0 cm
Zużycie energii na strefę	Lewy przedni: 179,6 Wh/kg Lewy tylny: 177,0 Wh/kg Środkowy przedni: 180,2 Wh/kg Prawy tylny: 174,6 Wh/kg
Zużycie energii płyty	177,9 Wh/kg
Zalecane czyszczenie	Miękka wilgotna ściereczka i nieścierny detergent; specjalny skrobak do przypalonych resztek
Cięści zamienne	Używać wyłącznie oryginalnych części Electrolux
Możliwość naprawy	Skontaktować się z autoryzowanym serwisem

Często zadawane pytania - Y82IS443 - Y82IS443 ELECTROLUX

Jak włączyć i wyłączyć płytę grzewczą?

Naciśnij przycisk ① przez 1 sekundę, aby włączyć lub wyłączyć płytę.

Co zrobić, jeśli płyta grzewcza nie włącza się?

Sprawdź, czy urządzenie jest prawidłowo podłączone i czy bezpiecznik nie jest wyłączony. Jeśli problem nie ustąpi, skontaktuj się z wykwalifikowanym elektrykiem.

Jak korzystać z funkcji PowerBoost?

Naciśnij przycisk P, aby włączyć PowerBoost na strefie. Funkcja działa przez ograniczony czas (patrz dane techniczne), po czym strefa automatycznie wraca na najwyższy poziom.

Jak działa SenseBoil®?

Włącz funkcję naciskając SenseBoil®, a następnie wybierz zimną strefę. Płyta nagrzewa się do wrzenia, a następnie automatycznie zmniejsza poziom do 8, aby zapobiec przelewaniu się.

Jak zablokować sterowanie podczas gotowania?

Naciśnij przycisk Verrouil (symbol kłódki), aby zablokować panel. Aby odblokować, ponownie naciśnij ten sam przycisk.

Jak wyczyścić powierzchnię ceramiczną?

Użyj miękkiej wilgotnej ściereczki z nieściernym detergentem. Do przypalonych resztek użyj specjalnego skrobaka, trzymając go pod kątem. Nigdy nie używaj myjki parowej.

Dlaczego wskaźnik ciepła resztkowego nie zapala się?

Jeśli strefa działała krótko, może nie być wystarczająco gorąca. Jeśli czujnik jest uszkodzony, skontaktuj się z serwisem.

Jak ustawić minutnik?

Wybierz strefę grzewczą naciskając kilkakrotnie ①, aż zacznie migać jej wskaźnik, a następnie ustaw czas za pomocą przycisków + i - minutnika.

Co oznacza kod błędu E na wyświetlaczu?

Kod E z cyfrą oznacza nieprawidłowość. Wyłącz płytę i odczekaj 30 sekund przed ponownym włączeniem. Jeśli kod pojawi się ponownie, odłącz urządzenie i skontaktuj się z serwisem.

Jak włączyć zabezpieczenie przed dziećmi?

Wyłącz płytę, a następnie naciskaj przycisk ②, aż pojawi się L. Ponownie wyłącz przyciskiem ①. Aby tymczasowo go wyłączyć, włącz płytę i naciśnij ② przez 4 sekundy.

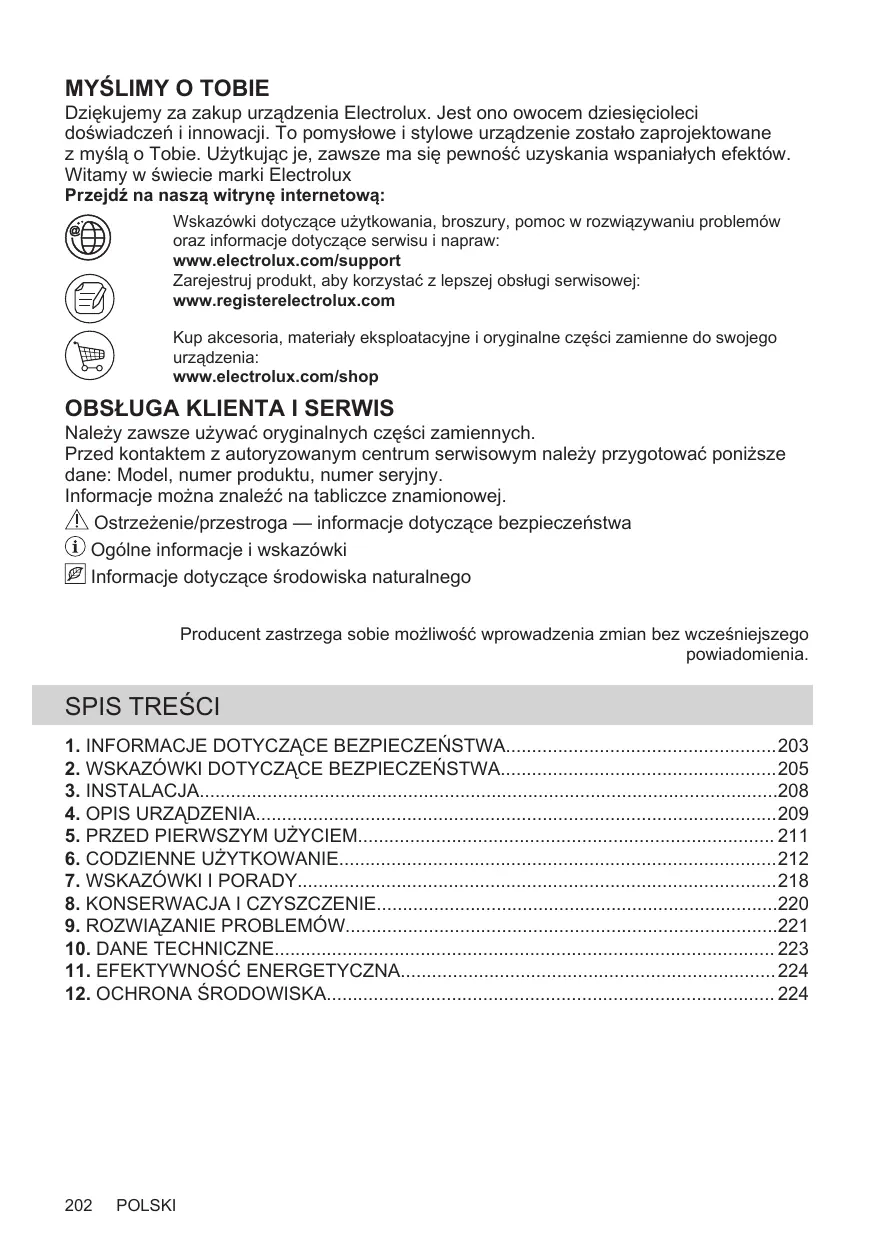

INSTRUKCJA OBSŁUGI Y82IS443 - Y82IS443 ELECTROLUX

Instrukcja obsługi PL 202 Płyta grzejna

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, zawsze ma się pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux

Przejdź na naszą witrynę internetową:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacja dotyczące serwisu i napraw:

www.electrolux.com/support

Zarejestruj produkt, aby korzystać z lepszej obsługi serwisowej:

www.registerelectrolux.com

Kup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS

Należy zawsze używać oryginalnych części zamiennych.

Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować poniższe dane: Model, numer produktu, numer seryjny.

Informację można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacja dotycząca bezpieczeństwa ① Ogólne informacje i wskazówki Informacja dotycząca środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA. 203 2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA. 205
2. INSTALACJA. 208
3. OPIS URZĄDZENIA 209
4. PRZED PIERWSZYM UŻYCIEM 211 6. CODZIENNE UŻYTKOWANIE 212 7. WSKAZÓWKI I PORADY 218
5. KONSERWACJA I CZYSZCZENIE 220
6. ROZWIĄZYWANIE PROBLEMÓW 221 10. DANE TECHNICZNE 223
7. EFEKTYWNOŚĆ ENERGETYCZNA 224
8. OCHRONA ŚRODOWISKA 224

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

• Urządzenia mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli są nadzorowane lub zostały poinstruowane w zakresie bezpiecznego korzystania z urządzenia i są świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat oraz osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się do urządzenia, chyba że są pod stałym nadzorem.
• Należy dopilnować, aby dzieci nie bawiły się urządzeniem.
• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.
• OSTRZEŻENIE: Podczas działania urządzenia niektóre nieosłonięte elementy nagrzewają się do wysokiej temperatury. Dzieci i zwierzęta domowe nie powinny zbliżać się do pracującego lub stygnącego urządzenia.
• Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie.
• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do stosowania w kuchni.
• Urządzenie to przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.
• Urządzenia można używać w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.
• OSTRZEŻENIE: Podczas działania urządzenia niektóre nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy zachować ostrożność, aby nie dotknąć elementów grzejnych.
• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru.
• Nigdy nie używać wody do gaszenia pożaru przygotowywanej żywności. Wyłączyć urządzenie i przykryć płomień np. kocem gaśniczym lub pokrywą.
• OSTRZEŻENIE: Urządzenia nie wolno zasilać przez zewnętrzny wyłącznik, np. programator czasowy, ani ze źródła zasilania często wyłączanego przez zakład energetyczny.
• PRZESTROGA: Gotowanie powinno odbywać się pod nadzorem. Należy zapewnić stały nadzór nad krótkim gotowaniem.
• OSTRZEŻENIE: Zagrożenie pożarem: Nie przechowywać przedmiotów na powierzchni gotowania.
• Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów metalowych, jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.
• Nie uruchamiać urządzenia przed zainstalowaniem go w zabudowie.
• Do czyszczenia urządzenia nie wolno używać sprayów czyszczących parą.
• Po zakończeniu gotowania należy wyłączyć pole grzejne za pomocą elementu sterującego. Nie polegać na działaniu układu wykrywania obecności naczyń.
• Jeśli na powierzchni szkła ceramicznego / powierzchni szklanej pojawią się pęknięcia, należy wyłączyć urządzenie i wyjąć wtyczkę zasilającą z gniazda. Jeśli urządzenie podłączono bezpośrednio do skrzynki przyłączowej, należy wyłączyć bezpiecznik, aby odłączyć zasilanie urządzenia. W obu przypadkach należy skontaktować się z autoryzowanym centrum serwisowym.
• Jeśli przewód zasilający uległ uszkodzeniu, należy zlecić jego wymianę producentowi urządzenia, autoryzowanemu centrum serwisowemu lub innej kompetentnej osobie, aby uniknąć niebezpieczeństwa.
• OSTRZEŻENIE: Używać wyłącznie osłon do płyty grzejnej wyprodukowanych przez producenta urządzenia lub określonych w instrukcji przez producenta urządzenia jako odpowiednie, lub dostarczonych z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie należy zainstalować i podłączyć wyłącznie przez wykwalifikowaną osobę.

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.

• Usuń wszystkie elementy opakowania.
• Nie instalować ani nie używać uszkodzonego urządzenia.
• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.
• Zachować minimalne odstępy od innych urządzeń i mebli.
• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i nosić na stopach pełne obuwie.
• Po przycięciu zabezpieczyć krawędzie szafki przed działaniem wilgoci za pomocą odpowiedniego uszczelniacza.
• Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci.
• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi. W dolnej części każdego urządzenia znajdują się wentylatory chłodzące.
• Jeśli urządzenie zainstalowano nad szufladą:
• Nie przechowywać drobnych elementów ani arkuszy papieru, które mogłyby zostać wciągnięte, uszkadzając wentylatory chłodzące lub obniżając wydajność układu chłodzenia.
• Zachować odstęp co najmniej 2 cm między dolną częścią urządzenia a elementami przechowywanymi w szufladzie.
• Usunąć wszystkie przegrody zamontowane w szafce pod urządzeniem.

2.2 Podłączenia elektryczne

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinny być wykonane przez wykwalifikowanego elektryka.
• Urządzenie należy uziemić.
• Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania.
• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.
• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźny lub niewłaściwy przewód zasilający oraz wtyczka (jeśli dotyczy) mogą być przyczyną przegrzewania się styków. Użyć odpowiedniego przewodu zasilającego.
• Nie dopuszczać do splątania się przewodu zasilającego.
• Upewnić się, że zainstalowano zabezpieczenie przeciwporażeniowe. Użyć zacisku odciążającego na przewodzie. Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub jego wtyczka (jeśli dotyczy) nie dotykają rozgrzanych elementów urządzenia lub naczyń.
• Nie stosować rozgałęźników ani przedłużaczy.
• Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi. Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy wykonać w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.
• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka

przewodu zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.
• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową. Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników.
• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

2.3 Sposób używania

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

• Nie zmieniać parametrów technicznych urządzenia.
• Przed pierwszym użyciem należy usunąć wszystkie opakowania, etykiety i folie ochronne (jeśli dotyczy).
• Upewnić się, że otwory wentylacyjne nie są zatkane.
• Nie pozostawiać urządzenia bez nadzoru podczas pracy.
• Po każdym użyciu wyłączyć pole grzejne.
• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą one się mocno rozgrzać.
• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą.
• Nie używać urządzenia jako powierzchni roboczej ani do przechowywania.
• Jeśli powierzchnia urządzenia jest pęknięta, należy natychmiast odłączyć urządzenie od źródła zasilania. Ma to zapobiec porażeniu prądem elektrycznym. Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać

się do indukcyjnych pól grzejnych na odległość mniejszą niż 30 cm.

Gorący olej może pryskać podczas wkładania do niego żywności.

OSTRZEŻENIE!

Zagrożenie pożarem i wybuchem

• Pod wpływem wysokiej temperatury tłuszcze i oleje mogą uwalniać łatwopalne opary. Nie zbliżać płomienia ani rozgrzanych przedmiotów do tłuszczu i oleju podczas gotowania.
• Może dojść do samozapłonu oparów wydzielanych z bardzo gorącego oleju. Zużyty olej z resztkami żywności może zapalić się w niższej temperaturze niż świeży olej.
• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Nie stawiać gorących naczyń na panelu sterowania.
• Nie kłaść gorących pokrywek na szklanej powierzchni płyty grzejnej.
• Nie dopuszczać do wygotowania się potrawy.
• Należy uważać, aby nie dopuścić do upadku urządzenia lub naczyń na urządzenie. Powierzchnia może ulec uszkodzeniu.
• Nie wolno pracować na polach grzejnych z pustym naczyniem lub bez naczynia.
• Nie kłaść folii aluminiowej na urządzeniu.
• Naczynia z żeliwa lub z uszkodzonym dnem mogą zarysować powierzchnię szklaną/ceramiczną. Należy zawsze podnosić te przedmioty, gdy trzeba je przesunąć na powierzchnię gotowania.

2.4 Konserwacja i czyszczenie

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie je czyścić.
• Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie.
• Urządzenia nie wolno czyścić wodą pod ciśnieniem ani parą wodną. Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

2.5 Usługi

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.
• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

2.6 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji tego produktu, należy skontaktować się z lokalnymi władzami.
• Odłączyć urządzenie od źródła zasilania.
• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

3.1 Przed instalacją

Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe informacje umieszczone na tabliczce znamionowej. Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej.

Numer seryjny

3.2 Płyta grzejna do zabudowy

Płyty grzejnej do zabudowy wolno używać dopiero po jej zamontowaniu w odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.

3.3 Przewód zasilający

• Płyta grzejna jest wyposażona w przewód zasilający.
• W celu wymiany uszkodzonego przewodu należy użyć przewodu zasilającego następującego typu: H05V2V2-F, który wytrzymuje temperaturę co najmniej 90°C. Pojedynczy przewód musi mieć przekrój co najmniej 1,5 mm².

serwisowym. Przewód zasilający może wymienić wyłącznie wykwalifikowany elektryk.

OSTRZEŻENIE!

Wszystkie połączenia elektryczne musi wykonać wykwalifikowany elektryk.

UWAGA!

Połączenia za pomocą wyczek stykowych są zabronione.

UWAGA!

Nie wiercić ani nie lutować końcówek. Jest to zabronione.

UWAGA!

Nie podłączać przewodu bez tulei przewodu.

Połączenia jednofazowe

1. Zdejmij końcówkę z czarnego i brązowego przewodu.
2. Usuń izolację z końcówek brązowego i czarnego przewodu.
3. Połącz końcówki kabli w kolorze czarnym i brązowym.
4. Załóż nową tuleję o przekroju na wspólną końcówkę przewodu (wymagane specjalne narzędzie).

Przekrój przewodu 2 x 1,5 mm²

Połączenia jednofazowe: 220 - 240 V~

Zielony – zóły	Zielony – zóły	Zielony – zóły
N	Niebieski i niebieski	Niebieski i niebieski
L	Czarny i braźowy	Czarny
		Braźowy
		L2

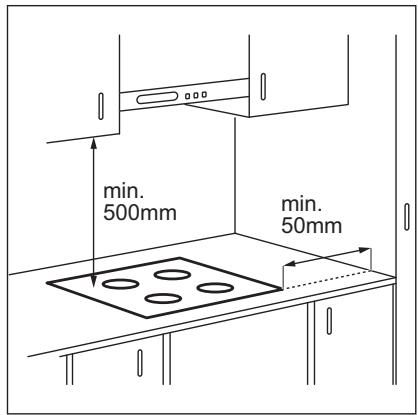

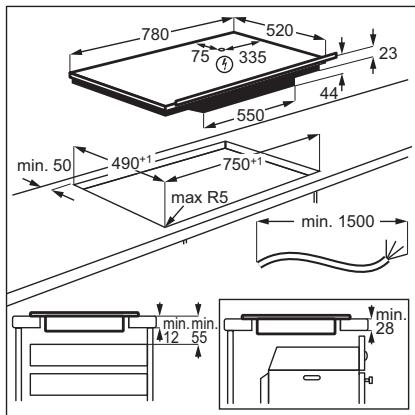

3.4 Montaż

W przypadku montażu płyty grzejnej pod okapem należy zapoznać się z informacjami na temat minimalnej odległości między urządzeniami zawartymi w instrukcji instalacji okapu.

Jeśli urządzenie jest zainstalowane nad szufladą, wentylator płyty grzejnej może spowodować nagrzewanie przedmiotów w szufladzie podczas procesu gotowania.

Znajdź film instruktażowy „Instalacja płyty indukcyjnej Electrolux – instalacja na blacie roboczym", wpisując nazwę pokazaną na poniższym rysunku.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

4.1 Układ powierzchni gotowania

1 Indukcyjne pole grzejne 2 Panel sterowania

Szczegółowe informacje dotyczące wielkości pól grzejnych znajdują się w rozdziale „Dane techniczne".

4.2 Układ panelu sterowania

Urządzenie obsługuje się, dotykając pól czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach.

	Pole czuj- nika	Funkcja	Uwagi
1	①	Wl. / Wyl.	Włuczanie i wyluczanie płyty grzejnej.
2		Blokada / Blokada uruchomie- nia	Blokowanie/odblokowanie panelu sterOWANIA.
3	18°	SenseBoil®	Włuczanie i wyluczanie funkcj. Wskazniki nad symbole sygnalizuja postop dzialania funkcj.
4		Bridge	Włuczanie i wyluczanie funkcj.
5	-	Wskazanie mocy grzania	Pokazuje ustawuminium mocy grzania.
6	-	Wskazniki funkcj zegara dla poszcżeglanych pól grzejnych	Wskazuji, dla kórego pola ustawiono czas.
7	-	Wyświetlacz zegara	Pokazuje czas w minutach.
8		Hob?Hood	Włuczanie i wyluczanie trybu ręcznego funkcj.
9	①	-	Wybor pola grzejngo.
10	+/-	-	Przedlteżanje lub skracanie czasu.
11	P	PowerBoost	Włuczanie funkcj.
12	-	Pasek regulacji	Ustawianie mocy grzania.

4.3 Wskazania mocy grzania

Wyświetlacz	Opis
Ø	Pole grzejne jest wylączone.
Ø - Ø	Pole grzejne jest wylączone.
U	Działa funkacja SenseBoil®.
R	Działa funkacja Automatyczne podgrzewanie.
P	Działa funkacja PowerBoost.
E+ cyfra	Wystapipla usterka.
/ /	OptiHeat Control (3-stopniowy wyszaćnik ciepla resztkowych): kontynuacja gotłowania / podtrzymywanie temperatury / ciepto resztkowe.
L	Działa funkacja Blokada / Blokada uruchomienia.
F	Nieprawidowej lub zbyt male naczynyie lub brak naczyna na polu grzejnym.
-	Działa funkacja Samoczynne wylączenia.

5. PRZED PIERWSZYM UŻYCIEM

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

bezpieczeństwa.

5.1 Ograniczenia mocy

Początkowo płyta grzejna jest ustawiona na najwyższą moc.

Aby zmniejszyć lub zwiększyć moc grzania:

1. Włącz płytę grzejną.
2. Dotknij ① przez 3 sekundy. Wyświetlacz włączy się i zaświeci.
3. Dotknij [przez 3 sekundy. Wyświetli się [lub].
4. Dotknij ① P72 zaświeci się.
5. Naciśnij / + zegara, aby ustawić poziom zasilania.

Poziom mocy

Patrz Rozdział „Dane techniczne".

Należy upewnić się, że wybrana moc nie przekracza wartości bezpieczników w instalacji domowej.

OSTRZEŻENIE!

Przy wyborze niższych ustawień mocy funkcja SenseBoil® może nie działać. Patrz tabela poniżej.

✓ - funkcja działa, ✗ - funkcja nie działa.

Poziomy mocy Pole grzejne

mocy	Lewe przyd- nie	Lewe tylne	Środko- we przyd- nie	Prawe tylne
	210 mm	210 mm	145 mm	240 mm
P 72	✓	✓	✓	✓
P 15	X	X	X	X
P 20	X	X	X	X
P 25	X	X	✓	X
P 30	✓	✓	✓	✓
P 35	✓	✓	✓	✓

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Włączanie i wyłączanie

Dotknij ① na 1 sekundę, aby włączyć lub wyłączyć pole grzejne.

6.2 Samoczynne wyłączanie

Funkcja wyłącza płytę grzejną automatycznie, jeśli:

• wszystkie pola grzejne są wyłączone;
• po włączeniu płyty grzejnej nie ustawiono mocy grzania;
• panel sterowania został zalany lub przez ponad 10 sekund znajduje się na nim przedmiot (naczynie, ściereczka itp.). Rozlegnie się sygnał dźwiękowy i płyta grzejna wyłączy się. Usuń przedmiot lub wyczyść panel sterowania.
• płyta grzejna nagrzewa się zbyt mocno (np. gdy wygotowała się zawartość garnka). Przed ponownym użyciem płyty grzejnej odczekaj, aż pole grzejne ostygnie.
• użyto nieodpowiedniego naczynia. Symbol ⓕ zostaje włączony, a pole grzejne wyłącza się automatycznie po 2 minutach.
• nie można wyłączyć pola grzejnego lub zmienić ustawień mocy grzania. Po pewnym czasie zaświeci się i płyta grzejna wyłączy się.

Zależność między ustawieniem mocy grzania a czasem wyłączenia płyty grzejnej:

Ustawienie mocy grzania	Płyta grzejna wymi zza są po
1 - 3	6 godz
4 - 7	5 godz
8 - 9	4 godz
10 - 14	1.5 godz

6.3 Ustawianie mocy grzania

Aby wybrać lub zmienić ustawienie mocy grzania:

Dotknąć paska regulacji w miejscu odpowiadającym wybranej mocy grzania lub przesunąć palec wzdłuż paska regulacji w miejscu odpowiadającym wybranej mocy grzania.

6.4 OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego)

OSTRZEŻENIE!

Gdy świeci się wskaźnik, występuje zagrożenie poparzeniem ciepłem resztkowym.

Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczynia. Ciepło z naczynia podgrzewa płytę ceramiczną.

Wskaźniki te pojawiają się, gdy pole grzejne jest gorące. Pokazują one ciepło resztkowe aktualnie używanych pól grzejnych:

• dalsze gotowanie,
• podtrzymywanie temperatury,
• ciepło resztkowe.

Może również pojawić się wskaźnik:

dla sąsiadujących pól grzejnych, nawet jeśli nie są używane, - gdy gorące naczynie zostanie umieszczone na zimnym polu grzejnym, gdy płyta grzejna jest wyłączona, ale pole grzejne jest nadal gorące.

Wskaźnik zniknie po ostygnięciu pola grzejnego.

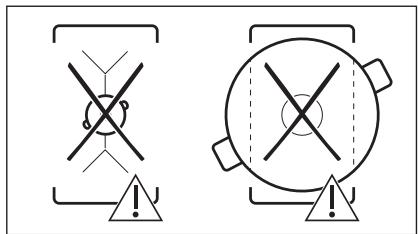

6.5 Używanie pól grzejnych

Naczynia należy stawiać na środku pola grzejnego. Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczynia.

Można stosować duże naczynia, ustawiając je jednocześnie na dwóch polach grzejnych. Naczynie musi zakrywać środki obu pól grzejnych, ale nie może wystawać poza oznaczenia obszaru pola grzejnego. Jeśli naczynie będzie stać między dwoma środkami, funkcja Bridge nie włączy się.

6.6 Bridge

Funkcja działa, gdy naczynie zakrywa środki obu pól grzejnych. Więcej informacji na temat prawidłowego umieszczania naczyń można znaleźć w sekcji „Korzystanie z pól grzejnych”. Funkcja nie działa podczas pracy SenseBoil®.

Funkcja ta łączy pola grzejne po lewej stronie, by działały jak jedno.

Najpierw należy ustawić moc grzania jednego z pól grzejnych po lewej stronie.

Aby włączyć funkcję: dotknij [1]. Aby ustawić lub zmienić poziom mocy grzania, należy dotknąć jednego z czujników sterujących.

Aby wyłączyć funkcję: dotknij. Pola grzejne są niezależne.

6.7 Automatyczne podgrzewanie

Użyć funkcji, aby uzyskać żądane ustawienie mocy grzania w krótszym czasie. Gdy funkcja jest włączona, pole grzejne działa przy najwyższym ustawieniu mocy grzania na początku, a następnie kontynuuje działanie przy żądanym ustawieniu mocy grzania.

Aby włączyć funkcję, pole grzejne musi być zimne.

Aby włączyć funkcję dla pola grzejnego: dotknąć P (wyświetli się ) Szybko dotknąć żądanego ustawienia mocy grzania. Po upływie 3 sekund wyświetli się .

Aby wyłączyć funkcję: zmienić ustawienie mocy grzania.

6.8 PowerBoost

Funkcja ta zapewnia indukcyjnym polom grzejnym dodatkową moc. Funkcję można włączyć dla indukcyjnego pola grzejnego tylko przez ograniczony czas. Po upływie tego czasu indukcyjne pole grzejne

automatycznie przełącza się na maksymalną moc grzania.

Patrz rozdział „Dane techniczne”.

Aby włączyć funkcję dla pola grzejnego: dotknąć P. Włączy się P.

Aby wyłączyć funkcję: zmienić ustawienie mocy grzania.

6.9 SenseBoil®

Funkcja automatycznie reguluje temperaturę wody, tak aby po osiągnięciu punktu wrzenia nie wykipiała.

Jeśli wybrane pole grzejne zawiera jeszcze ciepło resztkowe (□ / □ / □), urządzenie wyemituje sygnał dźwiękowy i funkcja nie uruchomi się.

1. Dotknij ①, aby włączyć płytę grzejną.
2. Dotknij 出, aby włączyć funkcję. Migający symbol □ będzie wskazywał pola grzejne, na których można aktualnie użyć funkcji.
3. Dotknąć paska regulacji jednego z dostępnych pól grzejnych, na którym ma zostać uruchomiona funkcja (ustawienie mocy grzania od 1 do 14).

Nastąpi uruchomienie funkcji. Jeśli w ciągu 5 sekund nie zostanie wybrane żadne pole grzejne, funkcja nie włączy się.

Po uruchomieniu funkcji będą naprzemiennie migać wskaźniki nad symbolem do czasu osiągnięcia przez wodę punktu wrzenia.

Po wykryciu przez funkcję punktu wrzenia płyta grzejna wyemituje sygnał dźwiękowy i ustawienie mocy grzania automatycznie zmieni wartość na 8.

Jeśli wszystkie pola grzejne są już używane lub znajduje się w nich ciepło resztkowe, płyta grzejna wyemituje sygnał dźwiękowy, wskaźniki nad symbolem będą migać i funkcja nie uruchomi się.

Aby wyłączyć funkcję, należy dotknąć (funkcja wyłączy się, a ustawienie mocy grzania zmniejszy się do wartości 0) lub dotknąć paska regulacji, aby zmienić ustawienie mocy grzania.

6.10 Zegar

- Wyłącznik czasowy

Funkcja ta umożliwia ustawienie długości jednego cyklu gotowania.

Należy najpierw wybrać moc grzania dla pola grzejnego, a następnie ustawić funkcję.

Wybór pola grzejnego: dotknąć kilkakrotnie ①, aż zaświeci się wskaźnik wybranego pola grzejnego.

Aby włączyć funkcję, należy: dotknąć + na zegarze, aby ustawić czas (00-99 minut). Gdy zacznie migać wskaźnik pola grzejnego, rozpocznie się odliczanie czasu.

Aby wyświetlić pozostały czas: dotknąć ①, aby wybrać pole grzejne. Wskaźnik pola grzejnego zacznie migać. Wyświetlacz wyświetli pozostały czas.

Aby zmienić czas: dotknąć ①, aby wybrać pole grzejne. Dotknąć + lub -

Aby wyłączyć funkcję, należy: dotknąć ①, aby wybrać pole, a następnie dotknąć —. Wartość pozostałego czasu zmniejszy się do 00. Wskaźnik pola grzejnego zniknie.

Po zakończeniu odliczania czasu rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie 00. Pole grzejne wyłączy się.

Aby wyciszyć sygnał dźwiękowy, należy: dotknąć ①.

• Licznik czasu w górę

Funkcja ta służy do sprawdzania czasu pracy pola grzejnego.

Wybór pola grzejnego: dotknąć kilkakrotnie ①, aż zaświeci się wskaźnik wybranego pola grzejnego.

Aby włączyć funkcję, należy: dotknąć symbolu zegara. Wyświetli się UP. Gdy zacznie migać wskaźnik pola grzejnego, rozpocznie się odliczanie czasu. Wyświetlacz będzie przełączał się między UP a wskazaniem naliczonego czasu (w minutach).

Aby zobaczyć, jak długo działa pole

grzejne: dotknąć ①, aby wybrać pole grzejne. Wskaźnik pola grzejnego zacznie migać. Na wyświetlaczu pojawi się czas działania pola grzejnego.

Aby wyłączyć funkcję, należy: dotknąć ①, a następnie + lub -. Wskaźnik pola grzejnego zniknie.

- Minutnik

Funkcji tej można używać, gdy płyta grzejna jest włączona i nie pracują pola grzejne. Wskazanie mocy grzania:

Aby włączyć funkcję, należy: dotknąć ①, a następnie dotknąć symbolu + lub - zegara, aby ustawić czas. Po zakończeniu odliczania czasu rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie 00.

Aby wyciszyć sygnał dźwiękowy, należy: dotknąć ①.

Funkcja nie ma wpływu na działanie pól grzejnych.

6.11 Blokada

Gdy włączone są pola grzejne, można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia mocy grzania.

Najpierw należy ustawić moc grzania.

Aby włączyć funkcję: dotknąć ①. Na 4 sekundy wyświetli się ②. Zegar pozostanie włączony.

Aby wyłączyć funkcję: dotknąć. Włączy się poprzednie ustawienie mocy grzania.

Wyłączenie płyty grzejnej powoduje również wyłączenie tej funkcji.

6.12 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu uruchomieniu płyty grzejnej.

Aby włączyć funkcję: włącz płytę grzejną za pomocą przycisku. Nie ustawiaj mocy grzania. Dotknij przycisku przez 4 sekundy. Wyświetli się L. Wyłącz płytę grzejną za pomocą przycisku.

Aby wyłączyć funkcję, należy: wyłączyć płytę grzejną za pomocą przycisku. Nie ustawiać mocy grzania. Dotknąć przycisku przez 4 sekundy. Wyświetli się. Wyłączyć płytę grzejną za pomocą przycisku ①.

Aby dezaktywować funkcję na czas jednego cyklu gotowania: włącz płytę grzejną za pomocą przycisku. Wyświetli się L. Dotknij przycisku przez 4 sekundy. W ciągu 10 sekund ustaw moc grzania. Teraz można korzystać z płyty. Po wyłączeniu płyty grzejnej za pomocą przycisku funkcja będzie ponownie aktywna.

6.13 OffSound Control (Wyłączanie i włączanie dźwięków)

Wyłącz płytę grzejną. Dotknij przycisku ① przez 3 sekundy. Wyświetlacz włączy się i wyłączy. Dotknij przycisku ② przez 3 sekundy. Wyświetli się lub ③. Dotknij + zegara, aby wybrać jedno z następujących ustawień:

• sygnały dźwiękowe są wyłączone
• sygnały dźwiękowe są włączone. Aby potwierdzić wybór, poczekaj, aż urządzenie wyłączy się automatycznie.

Gdy dla funkcji wybrane jest ustawienie [b], sygnały dźwiękowe będą emitowane tylko w następujących przypadkach:

• po dotknięciu ①
• po zakończeniu odliczania przy użyciu funkcji Minutnik
• po zakończeniu odliczania przy użyciu funkcji Wyłącznik czasowy
• gdy na panelu sterowania zostanie położony jakiś przedmiot.

6.14 Zarządzanie energią

Jeśli włączone są różne pola grzejne, a zużyta moc przekracza ograniczenia zasilania, ta funkcja dzieli dostępną moc między wszystkie pola grzejne (podłączone do tej samej fazy). Płyta grzejna steruje ustawieniami mocy grzania, aby chronić bezpieczniki instalacji domowej.

• Pola grzejne są pogrupowane zgodnie z umiejscowieniem i liczbą faz podłączonych do płyty grzejnej. Maksymalne obciążenia każdej fazy wynosi (3700 W). Jeśli płyta grzejna osiągnie maksymalną dostępną moc jednej fazy, moc pól grzejnych zostanie automatycznie zmniejszona.
• Ustawienie mocy grzania wybranego pola grzejnego jest zawsze priorytetem. Pozostała moc zostanie podzielona między poprzednio aktywowanymi polami grzejnymi w kolejności odwrotnej do wyboru.
• Wskazanie dla pól grzejnych o zmniejszonej mocy grzania zmienia się w zakresie między pierwotnie wybraną a zmniejszoną mocą grzania.
• Zaczekać, aż wyświetlacz przestanie migać, lub zmniejszyć moc grzania ostatniego wybranego pola grzejnego. Pola grzejne są kontynuowane przy zmniejszonej mocy grzania. W razie potrzeby zmienić ustawienia mocy grzania pól grzejnych ręcznie.

Informacja dotycząca kombinacji mocy grzania zawarta na ilustracji.

6.15 Hob²Hood

Jest to zaawansowana, automatyczna funkcja, która umożliwia połączenie płyty grzejnej ze specjalnym okapem. Zarówno płyta grzejna, jak i okap są wyposażone w układ komunikacji przesyłający sygnały w podczerwieni. Prędkość wentylatora jest określana automatycznie na podstawie ustawienia trybu oraz temperatury najmocniej rozgrzanego naczynia na płycie grzejnej. Możliwe jest również ręczne sterowanie okapem za pośrednictwem płyty grzejnej.

W niektórych modelach okapów system zdalnego sterowania jest domyślnie wyłączony. Należy go włączyć przy użyciu funkcji.

Więcej informacji znajduje się w instrukcji obsługi okapu.

Automatyczne działanie funkcji

Aby funkcja działała automatycznie, należy dla trybu automatycznego wybrać ustawienie H1 - H6. Domyślne ustawienie płyty grzejnej to H5. Okap reaguje na działanie płyty grzejnej. Płyta grzejna automatycznie rozpoznaje temperaturę naczyń i odpowiednio dostosowuje prędkość wentylatora.

Tryby automatyczne

	Autowa- tyczne oswiète- nie	Gotowa- nie1)	Smaże- nie2)
Tryb H0	Wymi.	Wymi.	Wymi.
Tryb H1	Wymi.	Wymi.	Wymi.
	Autowcne oswietle-nie	Gotowa-nie1)	Smaze-nie2)
Tryb H2 3)	Wl.	Prędkość wentylatora 1	Prȩdkość wentylatora 1
Tryb H3	Wl.	Wyl.	Prȩdkość wentylatora 1
Tryb H4	Wl.	Prȩdkość wentylatora 1	Prȩdkość wentylatora 1
Tryb H5	Wl.	Prȩdkość wentylatora 1	Prȩdkość wentylatora 2
Tryb H6	Wl.	Prȩdkość wentylatora 2	Prȩdkość wentylatora 3

1) Urządzenie rozpoznaje proces gotowania i uruchamia wentylator zgodnie z ustawieniem trybu automatycznego. 2) Urządzenie rozpoznaje proces smażenia i uruchamia wentylator zgodnie z ustawieniem trybu automatycznego. 3) W tym trybie włączanie wentylatora i oświetlenia jest niezależne od temperatury.

Zmiana trybu automatycznego

1. Wyłączyć płytę grzejną.
2. Nacisnąć i przytrzymać przez 3 sekundy. Wyświetlacz włączy się i wyłączy.
3. Nacisnąć i przytrzymać przez 3 sekundy.
4. Naciskać kilkakrotnie, aż pojawi się H
5. Nacisnąć + zegara, aby wybrać tryb automatyczny.

Aby sterować okapem bezpośrednio na panelu okapu, należy wyłączyć automatyczny tryb działania.

Po zakończeniu pieczenia i wyłączeniu płyty grzejnej wentylator okapu będzie nadal działać przez pewien czas. Po upływie tego czasu system wyłącza wentylator automatycznie i uniemożliwia przypadkowe włączenia wentylatora przez kolejne 30 sekund.

Ręczne sterowanie prędkością wentylatora

Funkcję można również uruchomić ręcznie. W tym celu należy naciskać, gdy płyta grzejna jest włączona. Powoduje to wyłączenie automatycznego działania funkcji i umożliwia ręczną zmianę prędkości wentylatora. Naciśnięcie powoduje zwiększenie prędkości wentylatora o jeden poziom. Jeśli wentylator pracuje z maksymalną prędkością, ponowne naciśnięcie powoduje ustawienie prędkości wentylatora na wartość 0 i jej wyłączenie. Aby ponownie włączyć wentylator z prędkością 1, należy naciskać

Aby włączyć automatyczny tryb działania funkcji, należy wyłączyć płytę grzejną i włączyć ją ponownie.

Włączanie oświetlenia

Płyta grzejna umożliwia automatyczne włączenie oświetlenia podczas uruchamiania płyty grzejnej. W tym celu należy ustawić tryb automatyczny na H1 - H6.

Oświetlenie okapu wyłącza się po 2 minutach od wyłączenia płyty grzejnej.

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

7.1 Naczynia

Silne pole elektromagnetyczne z indukcyjnego pola grzejnego bardzo szybko wytwarza ciepło w naczyniu.

Na indukcyjnych polach grzejnych należy używać odpowiednich naczyń.

• Dno naczynia musi być jak najgrubsze i płaskie.
• Przed ustawieniem naczynia na powierzchni płyty grzejnej należy upewnić się, że jego spód jest czysty i suchy.
• Aby uniknąć zarysowania powierzchni szkła ceramicznego, nie należy przesuwać po niej naczyń.

Materiał naczyń

• prawidłowe: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (z odpowiednim oznaczeniem producenta).
• nieprawidłowe: aluminium, miedź, mosiądz, szkło, ceramika, porcelana.

Naczynia nadają się do gotowania na płycie indukcyjnej, jeśli:

• możliwe jest szybkie zagotowanie wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc;
• magnes jest przyciągany przez dno naczynia.

Wymiary naczyń

• Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczynia.
• Wydajność pola grzejnego zależy od średnicy naczynia. Naczynie o średnicy dna mniejszej niż minimalna pochłania tylko część energii generowanej przez pole grzejne.
• Ze względów bezpieczeństwa oraz aby uzyskać optymalne efekty pieczenia, nie należy używać naczyń większych niż podano w rozdziale „Specyfikacja pól grzejnych”. Podczas gotowania należy

unikać umieszczania naczyń w pobliżu panelu sterowania. Może to mieć wpływ na działanie panelu sterowania lub spowodować przypadkowe włączenie funkcji płyty grzejnej.

Patrz „Dane techniczne”.

7.2 Odgłosy podczas pracy

Jeżeli słychać:

odgłos trzaskania: naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa). - gwizd: pole grzejne jest ustawione na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa). - odgłos brzęczenia: ustawiono wysoką moc grzania. - odgłos klikania: odbywa się przyłączanie obwodów elektrycznych. - odgłos syczenia, brzęczenia: uruchomiony jest wentylator.

Opisane odgłosy są normalnym zjawiskiem i nie świadczą o usterce urządzenia.

7.3 Wskazówki i porady dotyczące funkcji SenseBoil®

Funkcja działa najlepiej podczas gotowania wody i ziemniaków.

Nie działa ona z naczyniami żeliwnymi oraz pokrytymi powłoką zapobiegającą przywieraniu potraw (np. ceramiczną). Najlepszy efekt gotowania ziemniaków zapewniają stalowe naczynia emaliowane.

Należy sprawdzić, czy wybrane naczynie jest odpowiednie do zastosowania z funkcją SenseBoil®, nadzorując pierwsze gotowanie.

Aby właściwie korzystać z funkcji SenseBoil®, należy stosować się do następujących wskazówek:

• Napełnić naczynie między połowę a trzy czwarte pojemności zimną wodą, tak aby jej poziom znajdował się 4 cm poniżej górnej krawędzi. Użyć od 1 do 5 litrów wody. Łączny ciężar wody (lub wody i ziemniaków) powinien mieścić się w zakresie od 1 do 5 kg. Ziemniaki powinny być całkowicie zanurzone w wodzie, a co najmniej jedna czwarta naczynia powinna pozostać pusta.
• Aby uzyskać najlepsze efekty, należy gotować tylko całe, nieobrane, średniej wielkości ziemniaki.
• Nie układać ziemniaków w naczyniu zbyt ściśle.
• Podczas działania funkcji należy unikać wytwarzania nadmiernych drgań (np. mogących powstać podczas użycia blendera lub położenia telefonu komórkowego obok urządzenia).
• Sól zaleca się dodawać po osiągnięciu przez wodę punktu wrzenia.
• Funkcja ma działać prawidłowo w przypadku czajników do gotowania wody i ekspresów do kawy.

7.4 Öko Timer (Zegar eko)

Aby oszczędzać energię, grzałka pola grzejnego wyłącza się zanim zabrzmi sygnał wyłącznika czasowego. Różnica w czasie pracy urządzenia zależy od ustawionego poziomu mocy grzania oraz czasu gotowania.

7.5 Przykłady zastosowań pieczenia

Zależność między ustawieniem mocy grzania a poborem mocy przez pole grzejne nie jest liniowa. Zwiększenie mocy grzania nie powoduje proporcjonalnego zwiększenia poboru mocy. Przy ustawieniu średniej mocy grzania pole grzejne wykorzystuje mniej niż połowę swojej mocy.

Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny.

Moc grzania	Zastosowanie:	Czas(min)	Wskazówki
1	Podtrzymywanie temperatury potraw.	w razie potrzeby	Załość tokrywkę na naczynie.
1 - 3	Sos holenderski, roztapianie: maslo, czekolada, zelatyna.	5 - 25	Mieszać od czasu do czasu.
1 - 3	Ścinanie: puszyste omlety, smazone jajka.	10 - 40	Przykropytokrywką.
3 - 5	Gotowanie ryźu lub potraw mlecznych, podgrzewanie gotowych potraw.	25 - 50	Dodać co najmież dwukrotnie sącie plnyu niedrzej. Potrawy mleczne mięszać od czasu do czasu.
5 - 7	Warzywa, ryby,.mięso na parze.	20 - 45	Dodać kilka lzyzek wody.
7 - 9	Ziemniaki na parze.	20 - 60	Użyć maksymalnie ¼ l wody na 750 g ziemniaków.
7 - 9	Gotowaniewcyszych ilosci potraw, du-szenie i zupy.	60 - 150	Do 3 litrów wody plus składniki.
9 - 12	Delikatne smażenie: eskalopki, cordon bleu, kotlety, bryzole, kielbasa, wąró-bi, zasmażki, jajka, naleśniki,(PCZ	w razie potrzeby	Obrácić po upływie połowyy czasu.
12 - 13	Intensywne smażenie, placki ziemnia-czane, polędwicy, steki.	5 - 15	Obrácić po upływie połowyy czasu.
14	Gotowanie wody, gotowanie makaronu, obsmażanie.miąsα(gulasz,.miąsoduszone w sosie wlasnym), smażenie frytek.
P	Gotowanie większej ilosci wody. PowerBoost jest w|.

7.6 Wskazówki i porady dotyczące korzystania z funkcji Hob²Hood

Obsługa płyty grzejnej za pomocą funkcji:

• Zabezpieczyć panel okapu przy bezpośrednim działaniu promieni słonecznych.
• Nie kierować żarówki halogenowej na panel okapu.
• Nie należy zasłaniać panelu sterowania płyty grzejnej.
• Nie zakłócać sygnału między płytą grzejną a okapem (np. poprzez zasłonięcie dłonią, uchwytem naczynia lub wysokim naczyniem). Patrz ilustracja.

Poniższy tekst jest przykładowy.

Inne urządzenia sterowane zdalnie mogą zakłócać sygnał. Nie należy używać tego typu urządzeń w pobliżu płyty grzejnej, jeśli włączono funkcję Hob²Hood.

Okapy kuchenne z funkcją Hob²Hood Pełną ofertę okapów kuchennych współpracujących z tą funkcją można znaleźć w naszej witrynie internetowej dla klientów. Okapy kuchenne Electrolux, które działają z tą funkcją, muszą posiadać symbol

8. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

8.1 Informacje ogólne

Czyść płytę grzejną po każdym użyciu. Zawsze używaj czystej, suchej ściereczki.

Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej. Stosować odpowiednie środki przeznaczone do czyszczenia powierzchni płyty grzejnej. Użyć specjalnego skrobaka do szkła.

8.2 Czyszczenie płyty grzejnej

Wyjąć natychmiast: stopiony plastik, folie, sól, cukier oraz zabrudzenia z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą uszkodzić płytę grzejną. Uważać, aby się nie oparzyć. Użyć specjalnego skrobaka, przykładając go pod ostrym kątem do szklanej powierzchni i przesuwając po niej ostrzem. Wyjąć, gdy płyta grzejna wystarczająco ostygnie: ślady osadu kamienia i wody,

plamy tłuszczu, metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką szmatką.

• Usunąć błyszczące metaliczne odbarwienia: użyć wodnego roztworu octu i wyczyścić szklaną powierzchnię wilgotną szmatką.

9. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

9.1 Co zrobić, gdy...

Problem	Mоżliwa przyczyna	Środek zaradczy
Nie要去 uruchomicy pły grzej-nej aninia sterować.	Pły grzejnej nie podłacznono do za-silania lub podłacznono nieprawidlo-wo.	Sprawdzić,czy pły去除 grzejna podłaczo-no prawnidlowo do zasilania.
	Zadzialał bezpiecznik.	Sprawdzić,czy bezpiecznik jest przy-czyna uterki. Jeźeli nadal bedzie do-chodzić do wyzwalania bezpiecznika,naleź skontaktość są z wykalifiko-wanym elektrykiem.
	W ciagu 10 sekund nie ustawionomocy grzania.	Ponownie walkszyć pły去除 grzejna i usta-woć moc grzania w ciagu maksymalnie 10 sekund.
	Dotknierto JDBCnecie 2 lubości polc zcujników.	Dotknić tylko jederngo pola czujnika.
	Na panelu steromania znajduja są plamy wody lub tłuszczu.	Wyczyscić panel steromania.
Slychaćciągcy sygnat dzwijkowy.	Nieprawidlowe podlączenia elektryczne.	Odlączyć pły去除 grzejna od zasilania.Zwórcić są do wykalifikowanego elektryka,aby sprawdzit instalacja.
Rozlegnie go syyary dzwijkowy i plyta grzejna wylączy sie.Gdy plyta grzejna jest wylączona,rozlega go syyary dzwijkowy.	Umieśczono goś w Jednym lubwcjszej liczbie polc czujników.	Usunęć przyzemiot z polc czujników.
Plyta grzejna wylączy sie.	Na polu czujnika znajduje go prezd-miot ①.	Usunęć przyzemiot z pola czujnika.
Wskaźnik ciepta resztkowego nie wącza są.	Pole grzejne jest jestGORACE, ponie- waz dzialalo za krótko lub nascimento uszkidzdenie czujnika.	Jeśli pole grzejne dzilało wystarczaja-co dlugo, aby bołyGORACE, danezy skontatrówność z autoryzowanym centrum serwisowym.
	Uzywane jest bardzo wysokie naczy-nie blokujace sygnat.	Uzyć mniejszego naczynia,zmienić pole grzejne lub sterowania okapem ręcznia.
Automatyczne podgrzewanie nie dwía.	Ustawiono najwyȩSZA moc grzania.	Maksymalna moc grzania jest rownamocy uruchamianej fungcjı.
	Pole grzejne jest gorace.	OdczekAAC, az pole grzejne wystarczajaco ostygnie.
Moc grzania przyłącza sie między dwoma poziomami.	Działa funkacja Zaradzania energia.	Patrz „Codzienne uzytkOWanie".
Panel sterOWANIA staje sie gorocy w dotyku.	Nacznie jest zbyt duze lub ustawio- ne zbyt blisko panelu sterOWANIA.	Jeśli to moziLIWE, duze naczynia nalezyustawiać na tylnych polach.
Brak sygnatów dzwiekowychpodczas dotykania pól czujnikówna panelu.	Sygnaly dzwiekowe są wyłaczone.	Wlaczyć sygnaly dzwiekowe. Patrz „Codzienne uzytkOWanie".
Wączy sie L.	Działa funkacja Blokada uruchomie-nia lub Blokada.	Patrz „Codzienne uzytkOWanie".
Wączy sie F.	Brak nacznia na polu grzejnym.	Postawić nacznie na polu grzejnym.
	UzytoNieodpowsiednio gno naczynia.	Stosować naczynia odpowiednie do pły t indukcyjnych. Patrz „Wskazówki i porady".
	Średnica dna nacznia jest za maładla wybranego pola.	Uzywać naczny o odpowiednich wy-miarach. Patrz „Dane techniczne".
Na przemian pojawia sie F i I.	Moc jest zbyt niska ze wźgldu naNieodpwiednie lub puste naczynie.	Nalezy uzyć odpowiednio rodzaju naczynia. Patrz „Wskazówki i porady" oraz „Dane techniczne".Nied alezy wączać zadnégo pola grzejnégo, jeśli znejduje są na nim puste naczynie.
Na przemian pojawia sie F i 2.	Nacznie jest puste lub znejduje są w nim inny plyn niż woda, np. olej.	Nalezy unika uzywania jej fungcjı dogotOWANIA innych plynów niż woda.
Na przemian pojawia sie F i 3.	W naczyniu znejduje sie zbyt du- zo lub zbyt małowywoy. Gotowano inse skladniki niż wode i ziemniaki. Tempatura wrzeniaprzesunęsia są w czasie i fungcjäSenseBoil® nie mogla dzilać prawidlowo.	Do gotowania wody i ziemniaków uzy-Wać wylacznie SenseBoil®. Patrz „Wskazówki i porady".
Slychać sygnat dzwiekowy, wskaźniki nad lęszt migaj i funk-cja SenseBoil® sie nie urucha-mia.	Zadne z polr grzejnych nie jest goto-we do uzycia z funkcjä SenseBoil®Wybrane pola grzejna zawieraja je-szcze cieplzresztkowe lub są nadal uzywane.	Nalezy zakończygotowanie i wybraćpole grzejne, ktróne Nie zawiera cieplaresztkowego.
Na wyświetlaczu pojawsi są E i cyfra.	Wystapiat blad pły grzejnej.	Wymiarczyń płyegrzejna i wymiarczy po-nownie po 30 sekundach. Jeśli ponow- nie wyświetli są E,NSEgo odȩzycyń płyegrzejna od zasilania. Po upływie 30 sekund ponawnie podȩzycyń płyte. Jeśli problem besteht wie wystepowan od- al,NSEgo skontaktuć są z autory- zowanym centrum serwisowym.

9.2 Jeśli nie mogą znaleźć rozwiązania...

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym. Podać dane z tabliczki znamionowej. Należy również podać składający się z trzech znaków kod szkła ceramicznego (znajdujący

się w rogu powierzchni szklanej) i wyświetlany komunikat o błędzie. Upewnić się, że płyta grzejna była prawidłowo użytkowana. Jeśli nie, naprawę wykona odpłatnie pracownik serwisu lub sprzedawca – również w okresie gwarancyjnym. Informacja na temat okresu gwarancyjnego i autoryzowanych punktów serwisowych znajduje się w broszurze gwarancyjnej.

10. DANE TECHNICZNE

10.1 Tabliczka znamionowa

Model Y82IS443

Typ 62 D4A 01 AA

Indukcja 7.2 kW

Nr seryjny.

ELECTROLUX

Numer produktu (PNC) 949 599 258 00

220 - 240 V / 400 V 2N, 50 / 60 Hz

Wyprodukowano w: Niemcy

7.2 kW

10.2 Parametry pól grzejnych

Pole grzejne	Moc znamionowa (maksymalna moc grzania) [W]	PowerBoost [W]	Maksymalny czas funkcji PowerBoost [min]	Średnica naczynia [mm]
Lewe przyednie	2300	3200	10	125 - 210
Lewe tylne	2300	3200	10	125 - 210
Środkowe przyednie	1400	2500	4	125 - 145
Prawe tylne	2300	3600	10	205 - 240

Moc pól grzejnych może różnić się od wartości podanych w tabeli. Zmienia się ona w zależności od materiałów i wymiarów naczyń.

W celu uzyskania optymalnych efektów gotowania należy stosować naczynia o średnicy nie większej niż podano w tabeli.

11. EFEKTYWNOŚĆ ENERGETYCZNA

11.1 Informacja o produkcie

Dane identifikacyjne modelu		Y82IS443
Typ plytý grzejnej		Plyta grzejna do jabutowy
Liczbá pól grzejnych		4
Technologia grzania		Plyta indukcyjna
Średnica okraglzych pól grzejnych (Ø)	Lewe przyednie	21.0 cm
	Lewe tylne	21.0 cm
	Środkowe przyednie	14.5 cm
	Prawe tylne	24.0 cm
Zužycie energii na pole grzejne (EC electric cooking)	Lewe przyednie	179.6 Wh/kg
	Lewe tylne	177.0 Wh/kg
	Środkowe przyednie	180.2 Wh/kg
	Prawe tylne	174.6 Wh/kg
Zužycie energii przyez plytý grzejna (EC electric hob)		177.9 Wh/kg

IEC / EN 60350-2 - elektryczny sprzęt do gotowania do użytku domowego - część 2: Płyty grzejne - metody pomiaru wydajności.

Parametry elektryczne powierzchni grzejnej są odpowiednio oznaczone przy poszczególnych polach grzejnych.

11.2 Oszczędzanie energii

Postępując zgodnie z poniższymi wskazówkami, możesz zaoszczędzić energię podczas codziennego gotowania.

12. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

Podczas podgrzewania wody używaj tylko niezbędnej jej ilości. - Jeśli to możliwe, zawsze zakładaj pokrywki na naczynia. Naczynia stawiać na środku pola grzejnego. - Wykorzystać ciepło resztkowe, aby utrzymać ciepło potrawy lub ją stopić.

Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do punktu skupu lub skontaktować się z odpowiednimi władzami miejskimi.

5.1 Ograniczenie mocy

Zmniejszenie lub zwiększenie poziomu mocy:

1. Wyłącz płytę grzejną.
2. Dotknij przycisku ① przez 3 sekundy. Wyświetlacz włączy się i wyłączy.
3. Dotknij przez 3 sekundy. Zaświeci się lub
4. Dotknij ①. Zaświeci się P 72.
5. Dotknij przycisku — lub + na minutniku, aby ustawić poziom mocy.

Poziomy mocy

Ustawianie strefy grzejnej: dotykaj wielokrotnie ① , aż pojawi się wskaźnik strefy grzejnej.

Ustawianie strefy grzejnej: dotykaj wielokrotnie ① , aż pojawi się wskaźnik strefy grzejnej.
