NOTENDAHANDBÓK Y82IS443 - Y82IS443 ELECTROLUX

Þakka þér fyrir að kaupa heimilistæki frá Electrolux. Þú hefur valið vöru sem byggir á áratugalangri faglegri reynslu og nýsköpun. Hugvitssamleg og nýtískuleg og hefur verið hönnuð með þig í huga. Þannig að hvenær sem þú notar hana getur þú verið viss um að þú munir ná frábærum árangri í hvert skipti. Velkomin(n) til Electrolux. HEIMSÆKTU VEFSVÆÐI OKKAR TIL AÐ: Fá leiðbeiningar um notkun, bæklinga, bilanaleit, þjónustu- og viðgerðarupplýsingar. www.electrolux.com/support Skrá vöruna þína til að fá enn betri þjónustu: www.registerelectrolux.com Kaupa aukahluti, rekstrarvörur og upprunalega varahluti fyrir heimilistæki þitt: www.electrolux.com/shop

ÞJÓNUSTA VIÐ VIÐSKIPTAVINI

Notaðu alltaf upprunalega varahluti. Þegar þú hefur samband við viðurkennda þjónustumiðstöð skaltu tryggja að sért með eftirfarandi gögn tiltæk: Gerð, vörunúmer, raðnúmer. Upplýsingarnar má finna á merkiplötunni. Viðvörun / Aðvörun - Öryggisupplýsingar Almennar upplýsingar og ráð Umhverfisupplýsingar Með fyrirvara á breytingum. EFNISYFIRLIT

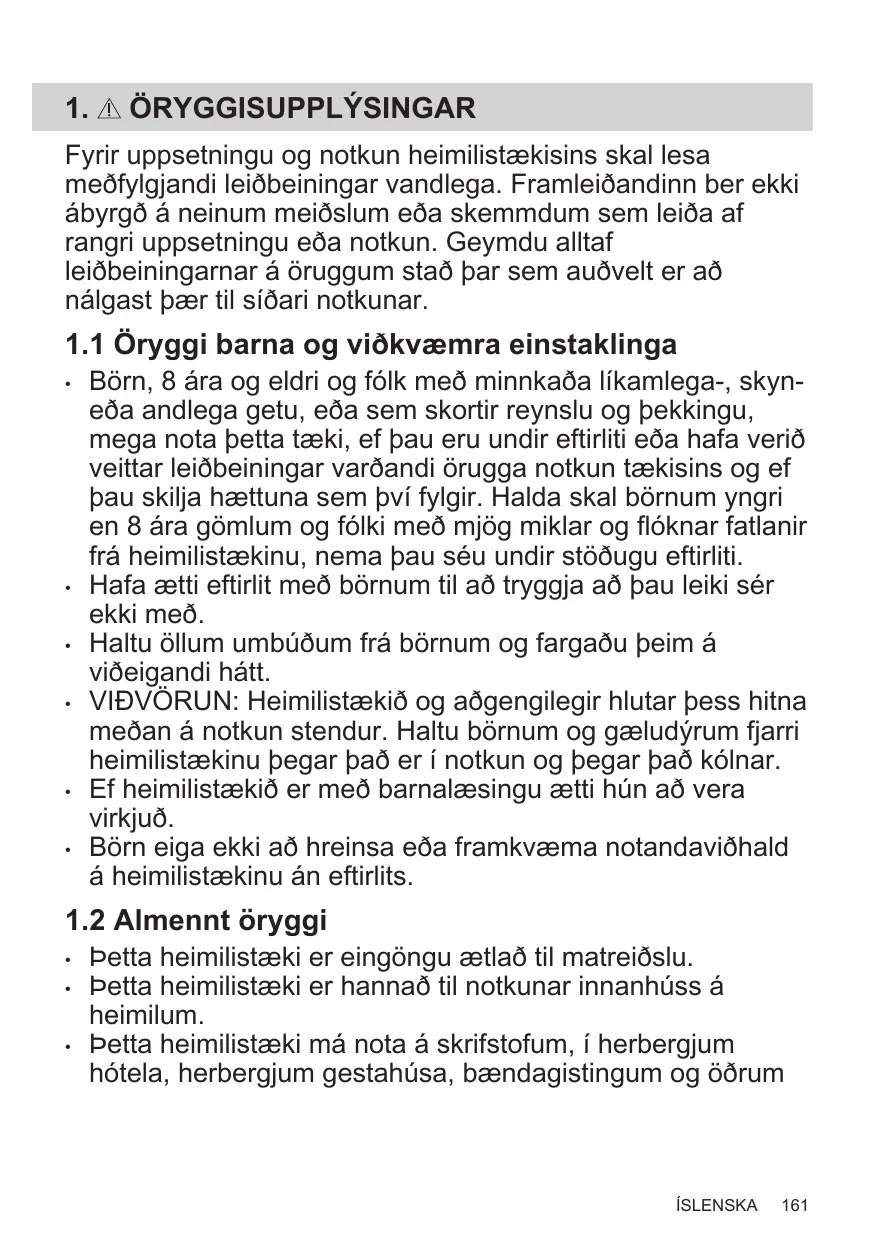

ÖRYGGISUPPLÝSINGAR Fyrir uppsetningu og notkun heimilistækisins skal lesa meðfylgjandi leiðbeiningar vandlega. Framleiðandinn ber ekki ábyrgð á neinum meiðslum eða skemmdum sem leiða af rangri uppsetningu eða notkun. Geymdu alltaf leiðbeiningarnar á öruggum stað þar sem auðvelt er að nálgast þær til síðari notkunar.

Börn, 8 ára og eldri og fólk með minnkaða líkamlega-, skyneða andlega getu, eða sem skortir reynslu og þekkingu, mega nota þetta tæki, ef þau eru undir eftirliti eða hafa verið veittar leiðbeiningar varðandi örugga notkun tækisins og ef þau skilja hættuna sem því fylgir. Halda skal börnum yngri en 8 ára gömlum og fólki með mjög miklar og flóknar fatlanir frá heimilistækinu, nema þau séu undir stöðugu eftirliti. Hafa ætti eftirlit með börnum til að tryggja að þau leiki sér ekki með. Haltu öllum umbúðum frá börnum og fargaðu þeim á viðeigandi hátt. VIÐVÖRUN: Heimilistækið og aðgengilegir hlutar þess hitna meðan á notkun stendur. Haltu börnum og gæludýrum fjarri heimilistækinu þegar það er í notkun og þegar það kólnar. Ef heimilistækið er með barnalæsingu ætti hún að vera virkjuð. Börn eiga ekki að hreinsa eða framkvæma notandaviðhald á heimilistækinu án eftirlits.

Þetta heimilistæki er eingöngu ætlað til matreiðslu. Þetta heimilistæki er hannað til notkunar innanhúss á heimilum. Þetta heimilistæki má nota á skrifstofum, í herbergjum hótela, herbergjum gestahúsa, bændagistingum og öðrum ÍSLENSKA

sambærilegum gistirýmum þar sem notkun er ekki meiri en almenn heimilisnotkun. VIÐVÖRUN: Heimilistækið og aðgengilegir hlutar þess hitna meðan á notkun stendur. Auðsýna ætti aðgát til að forðast að snerta hitaelementin. VIÐVÖRUN: Eldun án eftirlits með fitu eða olíu á eldunarhellu getur verið hættuleg og leitt til eldsvoða. Aldrei skal nota vatn til að slökkva eld sem kemur upp við eldun. Slökktu á tækinu og breiddu yfir logana, til dæmis með eldteppi eða loki. VIÐVÖRUN: Ekki má veita rafmagni að heimilistækinu gegnum utanáliggjandi skiptibúnað, eins og tímastilli, eða tengja það við rafrás sem veita kveikir og slekkur reglulega VARÚÐ: Eldunarferlið verður að vera undir eftirliti. Stutt eldunarferli verður stöðugt að vera undir eftirliti. VIÐVÖRUN: Hætta á eldsvoða: Geymið ekki hluti á eldunaryfirborðinu. Málmhluti eins og hnífa, gaffla, skeiðar og lok skal ekki leggja ofan á helluborðið því þeir geta orðið heitir. Ekki má nota heimilistækið fyrr en innbyggða virkið hefur verið uppsett. Notaðu ekki gufuhreinsibúnað til að hreinsa heimilistækið. Eftir notkun skal slökkva á helluborðselementinu með stýringunni og ekki treysta á pönnunemann. Ef sprungur eru í keramíkglerfletinum / glerfletinum skal slökkva á heimilistækinu og taka það úr sambandi við rafmagn. Ef heimilistækið er tengt beint við stofnæð með tengidós skal fjarlægja öryggið til að aftengja heimilistækið frá aflgjafanum. Í báðum tilfellum skal hafa samband við viðurkennda þjónustumiðstöð. Ef rafmagnssnúran er skemmd verður framleiðandi, viðurkennd þjónustumiðstöð eða álíka hæfur aðili að endurnýja hana til að forðast hættu. VIÐVÖRUN: Notaðu aðeins helluborðshlífar sem hannaðar eru af framleiðanda eldunartækisins eða framleiðandi

ÍSLENSKA heimilistækisins bendir á í notkunarleiðbeiningunum sem hentugar, eða helluborðshlífar sem innfelldar eru íheimilistækið. Notkun óviðeigandi hlífa getur valdið slysum.

2. ÖRYGGISLEIÐBEININGAR

AÐVÖRUN! Einungis til þess hæfur aðili má setja upp þetta heimilistæki. AÐVÖRUN! Hætta á meiðslum eða skemmdum á heimilistækinu.

Fjarlægðu allar umbúðir. Ekki setja upp eða nota skemmt heimilistæki. Fylgdu leiðbeiningum um uppsetningu sem fylgja með heimilistækinu. Haltu lágmarksfjarlægð frá öðrum heimilistækjum og einingum. Alltaf skal sýna aðgát þegar heimilistækið er fært vegna þess að það er þungt. Notaðu alltaf öryggishanska og lokaðan skóbúnað. Þétta skal skorna fleti á skápnum með þéttiefni til að koma í veg fyrir að raki valdi þenslu. Verndaðu botn heimilistækisins gegn gufu og raka. Settu heimilistækið ekki upp við hliðina á hurð eða undir glugga. Það kemur í veg fyrir að heit eldunarílát falli af heimilistækinu þegar dyrnar eða glugginn eru opnuð. Hvert heimilistæki er búið kæliviftum að neðan. Ef heimilistækið er sett upp fyrir ofan skúffu: – Ekki geyma litla hluti eða pappírsblöð sem hægt væri að toga í þar sem slíkt getur skemmt kælivifturnar eða skert kælikerfið. – Hafðu að minnsta kosti 2 cm fjarlægð á milli botns heimilistækisins og hluta sem eru geymdir í skúffunni. Fjarlægðu öll aðgreiningarspjöld sem eru sett upp í skápnum fyrir neðan heimilistækið.

Allar rafmagnstengingar skulu fara fram af viðurkenndum rafvirkja. Heimilistækið verður að vera með jarðtengingu. Áður en einhver aðgerð er framkvæmd skal ganga úr skugga um að heimilistækið sé aftengt frá aflgjafanum. Gakktu úr skugga um að færibreyturnar á merkiplötunni séu samhæfar við rafmagnsflokkun aðalæðar aflgjafa. Gættu þess að heimilistækið sé rétt uppsett. Laus eða röng rafmagnssnúra eða kló (ef við á) getur valdið því að tengillinn verði of heitur. Notaðu rétta rafmagnssnúru. Ekki láta raflagnir flækjast hverja um aðra. Gakktu úr skugga um að búið sé að setja upp vörn gegn raflosti. Notaðu álagsminnkandi klemmu á snúruna. Gakktu úr skugga um að rafmagnssnúran eða klóin (ef við á) snerti ekki heitt heimilistækið eða heit eldunaráhöld þegar þú tengir heimilistækið við innstungu. Notaðu ekki fjöltengi eða framlengingarsnúrur. Gakktu úr skugga um að rafmagnsklóin (ef við á) og snúran verði ekki fyrir skemmdum. Hafðu samband við viðurkennda þjónustumiðstöð eða rafvirkja til að skipta um skemmda rafmagnssnúru. Vörn lifandi og einangraðra hluta gegn raflosti verður að vera fest þannig að ekki sé hægt að fjarlægja hana án verkfæra. Aðeins skal tengja rafmagnsklóna við rafmagnsinnstunguna í lok uppsetningarinnar. Gakktu úr skugga um að rafmagnsklóin sé aðgengileg eftir uppsetningu. ÍSLENSKA

Ef rafmagnsinnstungan er laus, skal ekki tengja rafmagnsklóna. Ekki toga í snúruna til að taka tækið úr sambandi. Taktu alltaf um klóna. Notaðu aðeins réttan einangrunarbúnað: Línuvarnarstraumloka, öryggi (öryggi með skrúfgangi fjarlægð úr höldunni), lekaliða og spólurofa. Rafmagnsuppsetningin verður að vera með einangrunarbúnað sem leyfir þér að aftengja tækið frá stofnæð á öllum pólum. Einangrunarbúnaðurinn verður að hafa að lágmarki 3 mm snertiopnunarvídd.

AÐVÖRUN! Hætta á meiðslum, bruna og raflosti.

Breytið ekki eiginleikum heimilistækisins. Fjarlægðu allar umbúðir, merkingar og verndarfilmu (ef við á) áður en notkun hefst. Gangið úr skugga um að loftræstiop séu ekki stífluð. Látið heimilistækið ekki vera án eftirlits á meðan það er í gangi. Setjið eldavélina á „off“ eftir hverja notkun. Ekki setja hnífapör eða pottlok á hellurnar. Þau geta orðið mjög heit. Notið ekki heimilistækið með blautar hendur eða þegar það er í snertingu við vatn. Notið ekki heimilistækið sem vinnusvæði eða geymslusvæði. Ef yfirborð heimilistækisins er sprungið skal samstundis aftengja það frá aflgjafa. Þetta er til að koma í veg fyrir raflost. Notendur sem eru með gangráð verða að vera í að lágmarki 30 cm fjarlægð frá spanhellum þegar heimilistækið er í gangi. Heit olía getur skvest þegar þú setur mat í hana. AÐVÖRUN! Hætta á eldsvoða og sprengingu

Fita og olíur geta losað eldfimar gufur þegar þær eru hitaðar. Haltu eldi eða hituðum hlutum fjarri fitu og olíu þegar þú notar þær við matreiðslu. Gufur sem mjög heit olía losar geta valdið fyrirvaralausum bruna.

Notuð olía sem getur innihaldið matarleifar getur valdið eldsvoða við lægra hitastig en olía sem er notuð í fyrsta skipti. Setjið ekki eldfim efni eða hluti bleytta með eldfimum efnum í, nálægt, eða á heimilistækið. AÐVÖRUN! Hætta á skemmdum á heimilistækinu.

Ekki geyma heit eldunarílát á stjórnborðinu. Ekki setja heitt pönnulok á gleryfirborð helluborðsins. Ekki láta eldunaráhöld sjóða þangað til að þau þorna. Gættu þess að láta hluti eða eldunarílát ekki detta á heimilistækið. Það getur skemmt yfirborðið. Ekki kveikja á eldavélinni ef á henni eru tóm eldunarílát eða engin eldunarílát. Ekki setja álpappír á heimilistækið. Eldhúsáhöld úr steypujárni eða með skaddaðan botn geta valdið rispum á glerinu/glerkeramík. Lyftu alltaf þessum hlutum upp þegar þú þarft að hreyfa þá til á eldunaryfirborðinu.

2.4 Umhirða og hreinsun

Hreinsaðu heimilistækið reglulega til að yfirborðsefnin á því endist betur. Slökktu á heimilistækinu og láttu það kólna fyrir hreinsun. Notaðu ekki vatnsúða og gufu til að hreinsa heimilistækið. Hreinsaðu tækið með rökum og mjúkum klút. Notaðu aðeins hlutlaus þvottaefni. Notaðu ekki rispandi efni, stálull, leysiefni eða málmhluti.

Hafðu samband við viðurkennda þjónustumiðstöð til að gera við heimilistækið. Notaðu eingöngu upprunalega varahluti. Varðandi ljósin inn í þessari vöru og ljós sem varahluti sem seld eru sérstaklega: Þessi ljós eru ætluð að standast öfgakenndar aðstæður í heimilistækjum eins og hitastig, titring, raka eða til að senda upplýsingar um rekstrarstöðu tækisins. Þau eru ekki ætluð til að nota í öðrum tækjum og henta ekki sem lýsing í herbergjum heimila.

AÐVÖRUN! Hætta á meiðslum eða köfnun.

Hafðu samband við staðbundin yfirvöld fyrir upplýsingar um hvernig farga skuli heimilistækinu. Aftengdu tækið frá rafmagni. Klipptu rafmagnssnúruna af upp við heimilistækið og fargaðu henni.

AÐVÖRUN! Sjá kafla um Öryggismál.

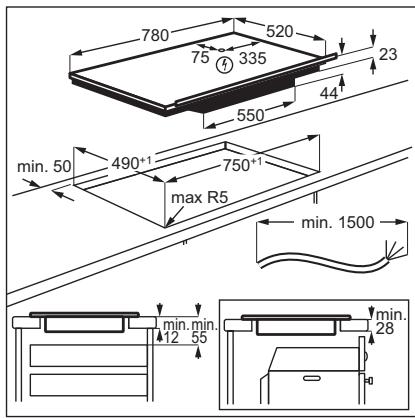

3.1 Fyrir uppsetninguna

AÐVÖRUN! Allar rafmagnstengingar skulu framkvæmdar af viðurkenndum rafvirkja. Áður en þú setur upp helluborðið skaltu skrifa niður upplýsingarnar á merkiplötunni. Merkiplatan er neðan á heimilistækinu. VARÚÐ! Tenging í gegnum raftengiklær eru bannaðar. Serial number (raðnúmer) ...........................

3.2 Innbyggð helluborð

Notaðu innbyggða helluborðið eingöngu eftir að þú hefur sett helluborðið upp með réttum hætti sem innbyggðan búnað og að yfirborð vinnusvæðisins uppfylli staðla.

Helluborðinu fylgir rafmagnssnúra. Notaðu eftirfarandi snúrutegund þegar skipt er um skemmdar rafmagnssnúrur: H05V2V2-F sem þolir 90 °C hita eða meira. Staki vírinn verður að hafa þvermál sem nemur að lágmarki 1,5 mm². Hafðu samband við staðbundna þjónustumiðstöð. Aðeins viðurkenndum rafvirkja er heimilt að skipta um rafmagnssnúruna. 220-240 V~

VARÚÐ! Ekki bora í eða lóða enda víranna. Það er bannað. VARÚÐ! Ekki tengja snúrur án þess að notast við vírendahulsu. Eins-fasa tenging

3. Setjið saman svörtu og brúnu enda

4. Settu nýja vírendahulsu sem á

sameinaða vírendann (þörf er á sérhæfðu verkfæri). Þverhluti snúru 2 x 1,5 mm² 400V 2~N

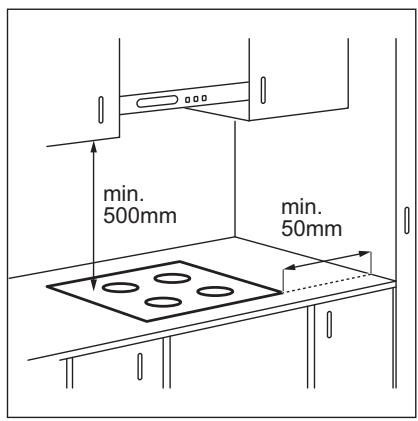

Ef þú setur helluborðið upp undir gufugleypinum skaltu ráðfæra þig við leiðbeiningar fyrir uppsetningu á gufugleypinum er varðar lágmarksfjarlægð milli heimilistækjanna.

min. 50mm Þú finnur kennslumyndbandið „Hvernig á að setja upp Electrolux spanhelluborð uppsetning í innréttingu“ með því að slá inn fullt heiti sem tilgreint er á myndinni hér að neðan. Ef heimilistækið er sett upp yfir skúffu kann að vera að útblástur helluborðsins muni hita upp hluti sem geymdir eru í skúffunni á meðan eldun stendur.

1 Spanhella 2 Stjórnborð

Nánari upplýsingar um stærðir eldunarhellna er að finna í „Tæknilegar upplýsingar“.

4.2 Hönnun stjórnbúnaðar spjalds

Notaðu skynjarareitina til að beita heimilistækinu. Skjáir, vísar og hljóð gefa til kynna hvaða aðgerðir eru í gangi. Skynjarar‐ eitur Aðgerð Athugasemd

Kveikt / Slökkt Til að kveikja og slökkva á helluborðinu.

Lás / Öryggisbúnaður fyrir börn Til að læsa / aflæsa stjórnborðinu.

SenseBoil® Til að kveikja og slökkva á aðgerðinni. Vísarnir fyrir ofan táknið sýna framvindu aðgerðarinnar.

Bridge Til að kveikja og slökkva á aðgerðinni.

Hitastillingarskjár Til að sýna hitastillingu.

Til að sýna fyrir hvaða hellu þú stillir tímann.

Tímastillisskjár Til að sýna tímann í mínútum. ÍSLENSKA

Hob²Hood Til að kveikja og slökkva á handvirkri stillingu aðgerðar‐ innar.

Til að velja eldunarhellu.

Til að auka eða minnka tímann. PowerBoost Til að kveikja á aðgerðinni. Stjórnstika Til að stilla hitastillinguna.

4.3 Skjár fyrir hitastillingu

SenseBoil® er í gangi. Sjálfvirk hitun er í gangi. PowerBoost er í gangi. + tala

Það er bilun. OptiHeat Control (3 stiga stöðuljós fyrir afgangshita): halda áfram að elda / halda heitu / afgangshiti. Lás / Öryggisbúnaður fyrir börn gengur. Rangt eða of lítið eldunaráhald eða ekkert eldunaráhald á eldunarhellunni. Sjálfvirk slokknun er í gangi.

5. FYRIR FYRSTU NOTKUN

AÐVÖRUN! Sjá kafla um Öryggismál.

Til að byrja með er hellan á hæsta mögulega aflstigi. Til að auka eða minnka aflstigið:

1. Slökktu á helluborðinu.

í 3 sekúndur. Skjárinn kviknar og slokknar.

kviknar. í 3 sekúndur.

eða á tímastillinum til að stilla Sjá kaflann „Tæknigögn“.

P 72 — 7200 W P 15 — 1500 W P 20 — 2000 W P 25 — 2500 W P 30 — 3000 W P 35 — 3500 W P 40 — 4000 W P 45 — 4500 W P 50 — 5000 W P 60 — 6000 W P 72 P 15 P 20 P 25 P 30 VARÚÐ! Verið viss um að það afl sem valið er sé í samræmi við öryggi á heimilinu. AÐVÖRUN! Ef þú velur eitt af lægstu aflstigunum mun SenseBoil® valkosturinn kannski ekki virka. Skoðið töfluna hér að neðan. - valmöguleikinn virkar, valmöguleikinn virkar ekki. Aflstig P 35 P 40 P 45 P 50 P 60

Eldunarhella Vinstri framhlið Vinstri afturhlið Miðja framhl‐

Hægri afturhlið 240 mm

AÐVÖRUN! Sjá kafla um Öryggismál.

6.1 Kveikt og slökkt

Snertu í 1 sekúndu til að kveikja eða slökkva á helluborðinu.

(panna, klútur o.s.frv.). Hljóðmerki heyrist og helluborðið slekkur á sér. Fjarlægðu hlutinn af stjórnborðinu eða þrífðu það. helluborðið verður of heitt (t.d. þegar pottur sýður þangað til ekkert er eftir). Leyfðu eldunarhellunni að kólna áður en þú notar helluborðið aftur. þú notar rangt eldunarílát. Það kviknar á tákninu og eldunarhellan slokknar sjálfkrafa eftir 2 mínútur. þú slekkur ekki á eldunarhellunni eða breytir hitastillingunni. Eftir nokkurn tíma Aðgerðin slekkur sjálfkrafa á helluborðinu ef:

kviknar á og það slokknar á helluborðinu. Tengslin á milli hitastillingar og tímans eftir að slokknar á helluborðinu:

allar eldunarhellur eru afvirkjaðar, þú stillir ekki hitastillinguna eftir að þú kveikir á helluborðinu, þú hellir einhverju niður eða setur eitthvað á stjórnborðið lengur en í 10 sekúndur ÍSLENSKA

Hitastilling Það slokknar á hell‐ uborðinu eftir 1-3 6 klst 4-7 5 klst 8-9 4 klst

Til að stilla eða breyta hitastillingunni: Snertu stjórnstikuna við rétta hitastillingu eða færðu fingurinn meðfram stjórnstikunni þar til þú nærð réttri hitastillingu. Vísirinn slokknar þegar eldunarhellan hefur kólnað.

6.5 Eldunarhellurnar notaðar

Settu eldunarílátin á miðju eldunarhellnanna. Spanhelluborð aðlaga sig sjálfkrafa að málum á botni eldunarílátanna. Þú getur eldað með stærra eldunaríláti á tveimur eldunarhellum samtímis. Eldunarílátið verður að ná yfir miðju beggja hellnanna en ekki ná út fyrir merkta svæðið. Ef eldunarílátið er staðsett á milli miðjanna tveggja mun Bridge aðgerðin ekki virkjast.

6.4 OptiHeat Control (3 stiga

stöðuljós fyrir afgangshita) AÐVÖRUN!

Hætta er á bruna frá hitaeftirstöðvum svo lengi sem kveikt er á vísi. Spansuðuhellur framleiða nauðsynlegan hita fyrir eldunarferlið beint í botninn á eldunaráhaldinu. Glerkeramíkið er hitað með hita eldunaráhaldsins. Vísarnir kvikna þegar eldunarhella er heit. Þeir sýna stig hitaeftirstöðva fyrir eldunarhellurnar sem þú ert að nota í augnablikinu: - halda eldun áfram, - halda heitu, - hitaeftirstöðvar. Vísirinn kann einnig að kvikna:

• fyrir nálægar eldunarhellur, jafnvel þótt þú sért ekki að nota þær,
• þegar heitt eldunarílát er sett á kalda eldunarhellu,
• þegar helluborð er afvirkjað en eldunarhella er enn heit.

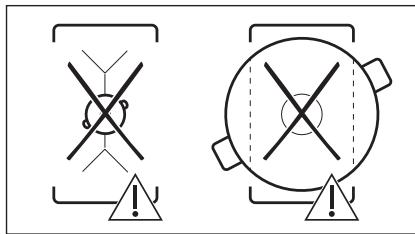

Aðgerðin vinnur þegar potturinn nær yfir miðju tveggja hellna. Sjá „Eldunarhellurnar notaðar“ fyrir frekari upplýsingar um rétta staðsetningu eldunaríláta. Aðgerðin virkar ekki þegar SenseBoil® er í gangi. Aðgerðin tengir tvær eldunarhellur vinstra megin og þær virka sem ein. Stilltu fyrst hitastillinguna fyrir aðra eldunarhelluna vinstra megin. Til að virkja aðgerðina: snertu . Til að stilla eða breyta hitastillingunni skaltu snerta einn af stjórnskynjurunum. Til að afvirkja aðgerðina: snertu Eldunarhellurnar virka aðskilið.

Notaðu aðgerðina til að fá æskilega hitastillingu til styttri tíma. Þegar kveikt er á aðgerðinni gengur eldunarhellan á hæstu hitastillingu í upphafi og er svo áfram í gangi við tilætlaða hitastillingu. Eldunarhellan verður að vera köld til að virkja aðgerðina. Til að virkja aðgerðina fyrir eldunarhellu: ýttu á

Til að óvirkja aðgerðina: breyttu hitastillingunni.

Þessi aðgerð færir viðbótarafl til spanhellanna. Aðeins er hægt að kveikja á aðgerðinni fyrir spanhellurnar í takmarkaðan tíma. Eftir þann tíma fara spanhellurnar sjálfkrafa aftur í hæstu hitastillingu. Sjá kaflann „Tæknigögn“.

Valmöguleikinn aðlagar sjálfkrafa hitastig vatnsins svo að það sjóði ekki yfir þegar það nær suðumarki.

) á eldunarsvæðinu sem þú vilt nota, er hljóðmerki gefið og valmöguleikinn virkjast ekki.

til að virkja helluborðið.

2. Til að virkja aðgerðina skaltu snerta .

Eldunarsvæðin þar sem þú getur notað valmöguleikann blikka

vísunum fyrir ofan merkið einum á eftir öðrum þangað til vatnið nær suðumarki. Þegar virknin nær suðumarki sendir helluborðið frá sér hljóðmerki og hitinn breytist sjálfkrafa í 8. Ef öll eldunarsvæðin eru þegar í notkun eða ef það er afgangshiti í einhverju af þeim sendir helluborðið frá sér píp hljóð, vísarnir fyrir ofan virknin byrjar ekki. blikka og Til að afvirkja valmöguleikann snertið (valmöguleikinn afvirkjast og hitastillingin fer niður í 0) eða snertið stjórnröndina og aðlagið hitann handvirkt.

• Niðurteljari Þú getur notað þessa aðgerð til að stilla lengdina á stakri eldunarlotu. Fyrst skal stilla hitastillingu eldunarhellunnar og síðan aðgerðina. Til að óvirkja aðgerðina: breyttu hitastillingunni. Ef það er afgangshiti ( Þegar virknin byrjar kviknar á

Til að virkja aðgerðina fyrir eldunarhellu: snertu

3. Snertu stjórnsvæðið á einhverju af

eldunarsvæðunum sem þú vilt nota fyrir valmöguleikann (með hitasetningu á milli 1-14). Valmöguleikinn ræsist. Ef þú velur ekki eldunarsvæði innan 5 sekúndna virkjast valmöguleikinn ekki. Til að stilla eldunarhelluna: snertu ítrekað þangað til vísirinn fyrir eldunarhellur birtist. Til að virkja aðgerðina: snertu tímastillinum til að stilla tímann (00 - 99 mínútur). Þegar vísir eldunarhellunnar byrjar að blikka telur tímastillirinn niður. Til að sjá tímann sem eftir er: snertu til að velja eldunarhellu. Vísirinn fyrir eldunarhelluna byrjar að blikka. Skjárinn sýnir hversu langur tími er eftir. Til að breyta tímanum: snertu eldunarhelluna. Snertu eða til að velja

Til að slökkva á aðgerðinni: snertu til að velja eldunarhelluna og snertu svo . Tíminn sem eftir er telur niður í 00. Vísirinn fyrir eldunarhellu slokknar. Stilltu hitastillinguna fyrst. Þegar tíminn endar heyrist hljóðmerki og 00 blikkar. Eldunarhellurnar afvirkjast. Til að stöðva hljóðið: snertu Til að virkja aðgerðina: snertu . kviknar í 4 sekúndur. Áfram er kveikt á tímastillinum.

• CountUp Timer Þú getur notað þessa aðgerð til að fylgjast með hve lengi eldunarhellan er í gangi. Til að stilla eldunarhelluna: snertu ítrekað þangað til vísirinn fyrir eldunarhellur birtist. Til að virkja aðgerðina: snertu

birtist. Þegar vísir tímastillinum. eldunarhellunar fer að blikka telur tíminn upp. Skjárinn skiptist á milli mínútum).

Þú getur læst stjórnborðinu og á meðan eldunarhellurnar eru í gangi. Það kemur í veg fyrir að hitastillingunni sé breytt fyrir slysni. og talinn tíma (í Þegar þú slekkur á helluborðinu slekkur þú einnig á aðgerðinni.

6.12 Öryggisbúnaður fyrir börn

Þessi aðgerð kemur í veg fyrir notkun helluborðsins fyrir slysni. Til að virkja aðgerðina: virkjaðu helluborðið með . Ekki framkvæma neina hitastillingu. Snertu í 4 sekúndur. kviknar. Slökktu á Til að sjá hversu lengi eldunarhellurnar helluborðinu með eru í gangi: snertu til að stilla eldunarhelluna. Vísirinn fyrir eldunarhelluna byrjar að blikka. Skjárinn sýnir hversu lengi hellan er virk. Til að afvirkja aðgerðina: virkjaðu Til að afvirkja aðgerðina: snertu

snertu svo eða . Vísirinn fyrir eldunarhelluna hverfur. ekki í gangi. Skjár hitastillingar sýnir

og snertu svo eða á tímastillinum til að stilla tímann. Þegar tíminn endar heyrist hljóðmerki og 00 blikkar. Til að stöðva hljóðið: snertu helluborðið með hitastillingu. Snertu

. Ekki framkvæma neina í 4 sekúndur. kviknar. Slökktu á helluborðinu með

Til að ógilda aðgerðina í aðeins eitt eldunarskipti: virkjaðu helluborðið með

• Mínútumælir Þú getur notað þessa aðgerð þegar helluborðið er virkt og eldunarhellurnar eru Til að virkja aðgerðina: snertu . Fyrri Til að slökkva á aðgerðinni: snertu hitastilling kviknar.

Aðgerðin hefur engin áhrif á starfsemi eldunarhellanna.

kviknar. Snertu í 4 sekúndur. Stilltu hitastillinguna á 10 sekúndum. Þú getur notað helluborðið. Þegar þú afvirkjar helluborðið með virkar aðgerðin aftur.

6.13 OffSound Control (Að kveikja

og slökkva á hljóðmerkjum) Slökktu á helluborðinu. Snertu sekúndur. Skjárinn kviknar og slokknar. Snertu í 3 sekúndur. eða kviknar. Snertu á tímastillinum til að velja eitt af eftirfarandi:

- slökkt á hljóðmerkjum

- kveikt á hljóðmerkjum Til að staðfesta val þitt skaltu bíða þangað til slokknar sjálfkrafa á helluborðinu.

ÍSLENSKA Þegar þessi aðgerð er stillt á hljóðið aðeins þegar:

heyrir þú þú snertir Mínútumælir slokknar Niðurteljari slokknar Þú setur eitthvað á stjórnborðið.

Ef margar hellur eru í gangi og notuð orka fer yfir takmarkanir aflgjafa, skiptir þessi aðgerð tiltækri orku á milli eldunarhellanna (tengdar við sama fasa). Helluborðið stjórnar hitastillingu til að vernda öryggin í húsinu. Eldunarhellur eru flokkaðar í samræmi við staðsetningu og fjölda fasa í helluborðinu. Hver fasi er með hámarks rafmagnshleðslu upp á (3700 W). Ef helluborðið nær hámarki fyrir tiltæka orku innan einstaks fasa, kemur orkan til eldunarhellanna að minnka sjálfkrafa.

• Hitastilling síðast valdrar eldunarhellu er alltaf í forgangsröð. Það sem eftir er af orkunni skiptist á milli eldunarhellanna sem áður voru settar í gang í öfugri valröð.
• Skjár fyrir hitastillingu minnkaðra hellna skiptir á milli upphaflega hitastillingunnar og minnkuðu hitastillingunni.
• Bíddu þangað til skjárinn hættir að blikka eða minnkaðu hitastillingunna á eldunarhellunni sem síðast var völd. Eldunarhellurnar halda áfram að virka með minnkaðri hitastillingu. Breyttu hitastillingunni handvirkt fyrir eldunarhellurnar ef þörf krefur. Skoðaðu myndina fyrir mögulegar samsetningar þar sem orkunni er dreift á milli eldunarhellanna.

Þetta er háþróuð, sjálfvirk aðgerð sem tengir helluborðið við sérstakan gufugleypi. Bæði helluborðið og gufugleypirinn eru með innrautt samskiptamerki. Hraði viftunnar er sjálfkrafa skilgreindur á grundvelli stillingar og hitastigs heitustu eldunarílátanna á helluborðinu. Einnig er hægt að stjórna viftunni frá helluborðinu handvirkt. Fyrir flesta gufugleypa er fjarskiptakerfið upphaflega óvirkt. Virkjaðu það áður en þú notar aðgerðina. Skoðaðu notandahandbók gufugleypisins fyrir frekari upplýsingar.

Sjálfvirk notkun aðgerðarinnar Til að nota aðgerðina sjálfkrafa skal stilla sjálfvirku stillinguna við H1 – H6. Helluborðið er í upphafi stillt á H5. Gufugleypirinn bregst við þegar þú notar helluborðið. Helluborðið skynjar hitastig eldunarílátsins sjálfkrafa og stillir hraða viftunnar. Sjálfvirkar stillingar Sjálfvirkt ljós Suða1) Steik‐ ing2) Stilling H0 Slökkt Slökkt Slökkt Stilling H1 Kveikt Slökkt Slökkt Stilling Kveikt Viftuhraði 1 Viftuhraði 1 Stilling H3 Kveikt Slökkt Viftuhraði 1 Stilling H4 Kveikt Viftuhraði 1 Viftuhraði 1 Stilling H5 Kveikt Viftuhraði 1 Viftuhraði 2 Stilling H5 Kveikt Viftuhraði 2 Viftuhraði 3 H2 3)

1) Helluborðið greinir suðuferlið og virkjar vift‐

uhraðann í samræmi við sjálfvirka stillingu.

2) Helluborðið greinir steikingarferlið og virkjar

viftuhraðann í samræmi við sjálfvirka stillingu.

3) Þessi stilling virkjar viftuna og ljósið og treyst‐

ir ekki á hitastigið. Sjálfvirkri stillingu breytt

1. Slökktu á helluborðinu.

í 3 sekúndur. Skjárinn kviknar og slokknar. ÍSLENSKA

á tímastillinum til að velja sjálfvirka stillingu. Til að nota gufugleypinn í stjórnborði þess skal afvirkja sjálfvirka stillingu aðgerðarinnar. Þegar lokið hefur verið við eldun og slökkt er á helluborðinu kann vifta gufugleypis enn að vera í gangi í ákveðinn tíma. Eftir þann tíma slokknar sjálfkrafa á viftunni og komið er í veg fyrir virkjun viftunnar fyrir slysni næstu 30 sekúndurnar. það. Þetta slekkur á sjálfvirkri stjórnun aðgerðarinnar og greiðir fyrir að hægt sé að breyta viftuhraðanum handvirkt. Þegar þú ýtir er viftuhraðinn aukinn um einn. Þegar þú stillist nærð áköfu stigi og ýtir aftur á viftuhraðinn á 0 sem slekkur á viftu gufugleypis. Til að ræsa viftuna aftur á viftuhraða 1 skal ýta á . Afvirkjaðu helluborðið og virkjaðu það aftur til að virkja sjálfvirka stjórnun aðgerðarinnar. Virkjun ljóssins Þú getur stillt helluborðið þannig að það kveiki sjálfkrafa á ljósinu þegar þú virkjar helluborðið. Þá er sjálfvirk stilling stillt við H1 – H6. Ljósið á gufugleypinum slokknar 2 mínútum eftir að slökkt er á helluborðinu. Handvirk stýring á viftuhraða Einnig er hægt að stýra aðgerðinni handvirkt. Ýttu á þegar helluborðið er virkt til að gera

AÐVÖRUN! Sjá kafla um Öryggismál.

Á spanhelluborðum búa sterk rafsegulsvið til hitann mjög hratt í eldunarílátum. Notaðu spanhelluborð með viðeigandi eldunarílátum.

Botninn á eldunarílátinu verður að vera eins þykkur og flatur og mögulegt er.

• Gakktu úr skugga um að botnar á pottum og pönnum séu hreinir og þurrir áður en þeir eru settir á yfirborð helluborðsins.
• Til að forðast rispur skaltu ekki renna eða nudda pottum á keramikglerinu. Efni eldunaríláta

vatn sýður mjög fljótlega á hellu sem stillt er á hæstu hitastillingu.

Spanhelluborð aðlaga sig sjálfkrafa að málum á botni eldunarílátanna. Skilvirkni eldunarhellunnar er tengd málum eldunarílátanna. Eldunarílát með minna þvermál en uppgefið lágmark fær aðeins hluta af aflinu sem eldunarhellan framkallar. Af öryggisástæðum og til að ná fram ákjósanlegri útkomu eldunar skaltu ekki nota eldunarílát sem eru stærri en gefið er upp í „Upplýsingar um eldunarhellur“. Forðastu að hafa eldunarílát nálægt stjórnborðinu á meðan eldun stendur. Þetta gæti haft áhrif á virkni stjórnborðsins eða virkja óvart aðgerðir í helluborðinu. Sjá „Tæknilegar upplýsingar“.

7.2 Hljóðin sem þú heyrir við

notkun Ef þú heyrir:

• flautandi hljóð: þú ert að nota eldunarhellu með miklu afli og eldunarílátið er samsett úr mismunandi efnum (samlokusamsetning).
• suð: notkun með miklu afli.
• smellir: rafskipting fer fram.
• hvæsandi, suðandi: viftan er í gangi. Hljóðin eru eðlileg og gefa ekki til kynna neina bilun.

7.3 Ábendingar og ráð fyrir

Valmöguleikinn virkar best til að sjóða vatn og elda kartöflur. Hann virkar ekki með steypujárni og pottum með teflon eða álíka húðun t.d. keramík húðun. Mælt er með glerhúðuðum stálpottum til að ná sem bestum árangri þegar kartöflur er soðnar. Athugið hvort potturinn sem þú er með hentar fyrir SenseBoil® með því að fylgjast með fyrsta skiptinu sem þú notar hann. Til að nota SenseBoil® á skilvirkan hátt skal fylgja leiðbeiningum hér að neðan:

Fyllið helming eða þrjá fjórðu pottsins með köldu kranavatni, fyllið hann upp að 4 sm frá brún pottsins. Notið ekki minna en 1 eða meira en 5 lítra af vatni. Gangið úr skugga um að heildarþyngd vatnsins (eða vatnsins og kartaflnanna) sé á milli 1-5 kg.

Ef þú vilt elda kartöflur, skulu þær vera undir vatni en verið viss um að einn fjórði af pottinum sé tómur. Til að ná bestu útkomunni skal aðeins elda heilar, óafhýddar meðalstórar kartöflur. Gangið úr skugga um að kartöflurnar séu ekki of þéttar. Forðist að framleiða ytri titring (t.d. með því að nota blandara eða með því að leggja farsíma næst helluborðinu) þegar kveikt er á valmöguleikanum. Ef þú vilt nota salt skal bæta því á vatnið eftir að það nær suðumarki. Valmöguleikinn virkar ekki á réttan hátt fyrir katla og expressokönnur.

7.4 Öko Timer (Vistvænn tímastillir)

Til að spara orku slekkur hitari eldunarhellunnar á sér áður en hlóðmerki niðurteljarans heyrist. Mismunur á notkunartíma veltur á því hvaða hitastig er stillt á og tímalengd eldunar.

7.5 Dæmi um eldunaraðferðir

Það er ekki línuleg fylgni á milli hitastillingar á eldunarhellu og aflnotkunar hennar. Þegar þú eykur hitann er það ekki hlutfallslega jafn mikil aukning á aflnotkun. Þetta þýðir að eldunarhella með miðlungshita notar minna en helming afls hennar. Gögnin í töflunni eru aðeins til viðmiðunar. Hitastilling Nota til: Tími (mín) Ráðleggingar

Eldaðu með lok á. 3-5 Láttu hrísgrjón og rétti úr mjólk malla, hitaðu upp tilbúnar máltíðir.

Bættu við að minnsta kosti tvöfalt meiri vökva en hrísgrjón og hrærðu mjól‐ kurréttum saman við þegar aðgerðin er hálfnuð. ÍSLENSKA

Bættu við nokkrum matskeiðum af vö‐ kva. 7-9 Gufusjóddu kartöflur.

Notaðu að hámarki ¼ L af vatni fyrir 750g af kartöflum. 7-9 Eldaðu meira magn af mat, kássum og súpum.

Allt að 3L af vökva ásamt hráefnum.

Hæg steiktu: lundir, ungnauta cordon eins og bleu, kótelettur, kjötbollur, pylsur, lifur, þörf er á smjörbollur, egg, pönnukökur, kleinuhr‐ ingi. Snúðu þegar tíminn er hálfnaður.

Djúpsteikingar, kartöfluklattar, lundir, steikur. Snúðu þegar tíminn er hálfnaður.

Sjóðið mikið magn af vatni. PowerBoost er virkjað.

7.6 Ábendingar og ráð fyrir

Hob²Hood Þegar þú notar helluborðið með aðgerðinni:

Verndið stjórnborð gufugleypisins fyrir beinu sólarljósi.

• Ekki beina halogen ljósi á stjórnborð gufugleypisins.
• Ekki hylja stjórnborð helluborðsins.
• Ekki trufla merkið á milli helluborðsins og gufugleypisins (t.d. með hendi, handfangi eldunaríláts eða háum potti). Sjá myndina. Gufugleypirinn sem sýndur er fyrir neðan er aðeins skýringarmynd.

ÍSLENSKA Önnur fjarstýrð heimilistæki kunna að trufla merkið. Ekki nota slík heimilistæki nærri helluborðinu á meðan kveikt er á Hob²Hood. Gufugleypar fyrir eldavélar með Hob²Hood aðgerðinni Til að sjá úrval gufugleypa fyrir eldavélar sem virka með þessari aðgerð skaltu skoða vefsíðuna okkar. Electrolux gufugleyparnir fyrir eldavélar sem virka með þessari aðgerð verða að hafa táknið.

8. UMHIRÐA OG HREINSUN

AÐVÖRUN! Sjá kafla um Öryggismál.

Hreinsið helluborð eftir hverja notkun. Notaðu alltaf eldunarílát með hreinum botni. Rispur eða dökkir blettir á yfirborði hafa engin áhrif á það hvernig helluborði rekur. Notið sérstakt hreinsiefni sem hentar fyrir yfirborð helluborðsins. Notið sérstaka rispur fyrir glerið.

8.2 Þrif á helluborðinu

því óhreinindi geta valdið skemmdum á helluborðinu. Gættu þess að forðast að brenna þig. Notaðu sérstaka sköfu fyrir helluborð á ská yfir glerflötinn og hreyfðu sköfuna yfir hann. Fjarlægðu þegar helluborðið er nægilega kalt: kalkhringi, vatnshringi, fitubletti, gljáa frá upplitun málma. Hreinsaðu helluborðið með rökum klút og hreinsiefni sem ekki er svarfefni. Eftir að hreinsun er lokið skaltu þurrka helluborðið með mjúkum klút. Skínandi upplitun á málmum fjarlægð: notaðu vatn blandað með ediki og hreinsaðu glerið með klút. Fjarlægðu strax: bráðið plast, plasthimnu, salt, sykur og sykraðan mat,

AÐVÖRUN! Sjá kafla um Öryggismál.

9.1 Hvað skal gera ef…

Vandamál Mögulega ástæða Ekki er hægt að virkja eða nota helluborðið. Helluborðið er ekki tengt við rafmagn Gakktu úr skugga um að helluborðið eða það ekki rétt tengt. sé rétt tengt við rafmagn. Þú heyrir sífellt píp-hljóð. Úrræði Rafmagnsörygginu hefur slegið út. Gakktu úr skugga um að öryggið sé ástæða bilunarinnar. Ef örygginu slær út ítrekað skal hafa samband við raf‐ virkjameistara. Þú stilltir ekki hitastillinguna á 10 sekúndur. Kveiktu aftur á helluborðinu og stilltu hitann á innan við en 10 sekúndur. Þú snertir tvo eða fleiri skynjarafleti samtímis. Ekki snerta fleiri en einn skynjaraflöt. Það eru vatns- eða fitublettir á stjórnborðinu. Þrífðu stjórnborðið. Rafmagnið er ekki rétt tengt. Aftengdu helluborðið frá rafmagnsgjaf‐ anum. Spurðu viðurkenndan rafvirkja til athuga uppsetninguna. ÍSLENSKA

Vandamál Mögulega ástæða Úrræði Hljóðmerki heyrist og helluborðið slekkur á sér. Hljóðmerki heyrist þegar hellub‐ orðið slekkur á sér. Þú settir eitthvað á einn eða fleiri skynjaraflöt. Fjarlægðu hlutinn af skynjarafletinum. Það slokknar á helluborðinu. Þú settir eitthvað á skynjaraflötinn Fjarlægðu hlutinn af skynjarafletinum. Vísirinn fyrir afgangshita kviknar ekki. Svæðið er ekki heitt þar sem það var Ef svæðið var nægilega lengi í gangi til aðeins í gangi í stutta stund eða að hitna skaltu hafa samband við við‐ skynjarinn er skemmdur. urkennda þjónustumiðstöð. Þú notar mjög háan pott sem hindrar Notaðu minni pott, breyttu um hellu merkið. eða stjórnaðu viftunni handvirkt. Sjálfvirk hitun er ekki í gangi. Stillt er á hæstu hitastillingu. Hæsta hitastilling hefur sama afl og aðgerðin. Svæðið er heitt. Leyfðu svæðinu að kólna nægilega. Hitastillingin breytist milli tveggja stiga. Orkustýring er í gangi. Sjá „Dagleg notkun“. Stjórnborðið verður heitt við‐ komu. Eldunarílátið er of stórt eða þú settir það of nærri stjórnborðinu. Settu stór eldunarílát á aftari hellurnar ef hægt er. Það kemur ekkert hljóðmerki þegar skynjarafletir á borðinu eru snertir. Slökkt er á hljóðmerkjunum. Kveiktu á hljóðmerkjunum. Sjá „Dagleg notkun“. kviknar. kviknar.

birtast á víxl. ÍSLENSKA Öryggisbúnaður fyrir börn eða Lás er Sjá „Dagleg notkun“. í gangi. Það eru engin eldunarílát á svæðinu. Láttu eldunarílát á svæðið. Eldunarílátið hentar ekki. Aðeins skal nota eldunarílát sem henta fyrir spanhelluborð. Sjá „Ábendingar og ráð“. Þvermál botnsins á eldunarílátinu er of lítið fyrir svæðið. Notaðu eldunarílát með rétt þvermál. Sjá „Tæknilegar upplýsingar“. Aflið er of lítið vegna óhentugra potta Notaðu viðeigandi tegund eldunaríláta. eða pottur er tómur. Sjá „Ábendingar og ráð“ og „Tæknileg‐ ar upplýsingar“. Ekki virkja hellu með tómum potti á. Potturinn er tómur eða inniheldur annan vökva en vatn, t.d. olíu. Forðastu að nota aðgerðina með öðr‐ um vökva en vatni. Það er of mikið eða of lítið vatn í Sjóðið aðeins vatn og kartöflur með því pottinum. að nota SenseBoil®. Sjá kaflann Þú sauðst eitthvað annað en vatn og „Ábendingar og ráð“. kartöflur. Suðumarkið var fært í tíma og SenseBoil® virkaði ekki sem skyldi. Vandamál Mögulega ástæða Úrræði Það mun heyrast píp, vísarnir fyr‐ Engar eldunarhellur eru reiðubúnar til notkunar með SenseBoil®. Af‐ ir ofan blikka og SenseBoil® gangshiti er á eldunarhellunum sem ræsist ekki. þú vilt velja eða þær eru enn í not‐ kun. Það er villa í helluborðinu. og númer birtist. Ljúktu við fyrri eldunaraðgerðir og veldu lausa eldunarhellu án afgangs‐ hita. Slökktu á helluborðinu og virkjaðu það aftur eftir 30 sekúndur. Ef kviknar aftur skaltu aftengja helluborðið frá raf‐ magni. Tengdu helluborðið aftur eftir 30 sekúndur. Ef vandamálið heldur áfram skaltu hafa samband við viður‐ kennda þjónustumiðstöð.

9.2 Ef þú finnur ekki lausn…

Ef þú getur ekki sjálf(ur) fundið lausn á vandamálinu skaltu hafa samband við söluaðila eða viðurkennda þjónustumiðstöð. Gefðu upp upplýsingar á merkiplötunni. Gefðu líka þriggja stafa stafakóða fyrir glerkeramikið (það er í horni gleryfirborðsins) og villuskilaboð sem kvikna. Passaðu að nota helluborðið rétt. Ef ekki er þjónusta tæknimanns eða söluaðila ekki gjaldfrjáls, einnig á ábyrgðartímabilinu. Upplýsingar um ábyrgðartíma og viðurkenndar þjónustumistöðvar eru í ábyrgðarbæklingnum.

Framleitt í: Þýskaland

10.2 Tæknilýsing fyrir eldunarhellur

Aflið í eldunarhellunum getur verið örlítið frábrugðið gögnum í töflunni. Það fer eftir efni og stærð eldunaríláta. Notaðu eldunaráhöld sem eru ekki stærri en þvermálin í töflunni til að fá sem bestan matreiðsluárangur. ÍSLENSKA

Auðkenni tegundar Y82IS443 Gerð helluborðs Innbyggt helluborð Fjöldi eldunarhella

Hitunartækni Span Þvermál hringlaga eldunarhella (Ø) Vinstri framhlið Vinstri afturhlið Miðja framhlið Hægri afturhlið

Orkunotkun á hverja eldunarhellu (EC electric cook‐ ing) Vinstri framhlið Vinstri afturhlið Miðja framhlið Hægri afturhlið

Orkunotkun helluborðsins (EC electric hob) IEC / EN 60350-2 - Rafmagnseldunartæki til heimilisnota - 2. hluti: Helluborð - Aðferðir til að mæla afköst. Orkumælingar sem vísa til eldunarsvæðisins eru auðkenndar með merkjunum á viðkomandi eldunarhellum.

Þegar þú hitar upp vatn skal aðeins nota það magn sem þörf er á. Láttu alltaf lok á eldunarílát ef það er hægt. Láttu eldunarílátin beint á miðju hellunnar. Notaðu afgangshita til að halda matnum heitum eða bræða hann.

Þú getur sparað orku við daglega matreiðslu ef þú fylgir leiðbeiningunum hér að neðan.

Endurvinna þarf öll efni merkt tákninu . Setjið umbúðirnar í viðeigandi sorpílát til endurvinnslu. Leggið ykkar að mörkum til verndar umhverfinu og heilsu manna og dýra og endurvinnið rusl sem fylgir raftækjum og raftrænum búnaði. Hendið ekki

ÍSLENSKA heimilistækjum sem merkt eru með tákninu í venjulegt heimilisrusl. Farið með vöruna í næstu endurvinnslustöð eða hafið samband við sveitarfélagið.
