BRUKSANVISNING Y82IS443 - Y82IS443 ELECTROLUX

Sådan stoppes lyden: Tryk på

Læg låg på under tilberedningen. DANSK

4. Bruk en ny ledningsendehylse på den

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång. Välkommen till Electrolux. Besök vår webbplats för att: få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support registrera din produkt för bättre service: www.registerelectrolux.com köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar. Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad: Modell, artikelnummer, serienummer. Informationen står på märkplåten. Varning/Försiktighet – Säkerhetsinformation Allmän information och tips Miljöinformation Med reservation för ändringar. INNEHÅLL

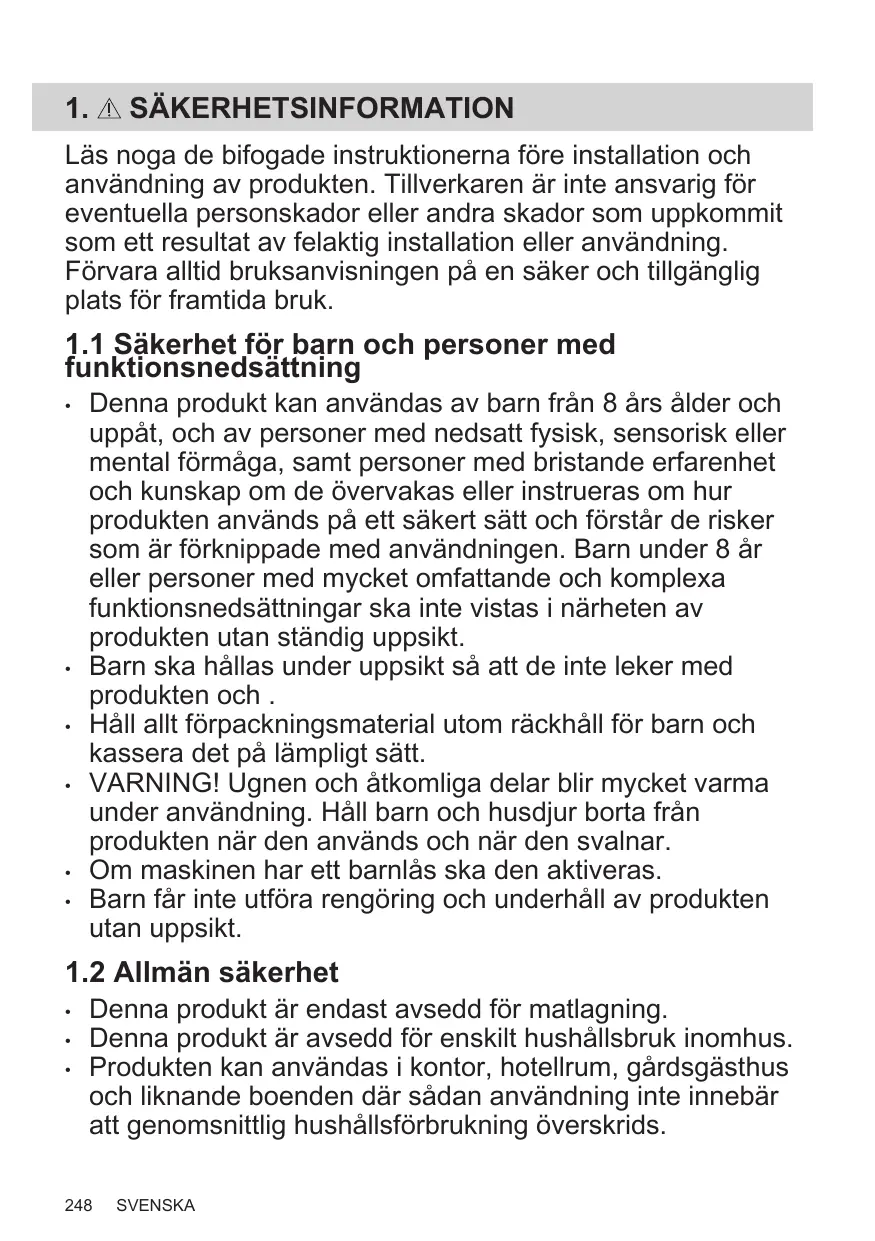

SÄKERHETSINFORMATION Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med

funktionsnedsättning

Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt. Barn ska hållas under uppsikt så att de inte leker med produkten och . Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt. VARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Håll barn och husdjur borta från produkten när den används och när den svalnar. Om maskinen har ett barnlås ska den aktiveras. Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

Denna produkt är endast avsedd för matlagning. Denna produkt är avsedd för enskilt hushållsbruk inomhus. Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.

VARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen. VARNING! Oövervakad matlagning på en häll med fett eller olja kan vara farligt och kan leda till brand. En brand vid matlagning ska inte släckas med vatten. Stäng av produkten och täck över lågorna med t.ex. brandfilt eller ett lock. VARNING! Produkten får inte strömförsörjas via en extern kopplingsanordning, såsom en timer, eller anslutas till en krets som regelbundet slås på och av med ett verktyg. FÖRSIKTIGHET: Tillagningsprocessen måste övervakas. En kort tillagningsprocess måste övervakas kontinuerligt. VARNING! Brandfara: Förvara inte matvaror på tillagningsytorna. Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de kan bli heta. Använd inte produkten innan den har installeras i inbyggnadsstrukturen. Använd inte ångrengöringsmedel för att rengöra produkten. Efter användning ska hällen stängas av med kontrollen. Förlita dig inte på kokkärlsdetektorn. Om keramik-/glasytan är sprucken ska produkten stängas av nätsladden dras ur. Om produkten är ansluten till elnätet direkt med kopplingsboxen ska säkringen tas bort för att koppla från produkten från strömförsörjningen. I båda fallen ska du kontakta vårt auktoriserade servicecenter. Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara. VARNING! Använd endast hällskydd som designats av tillverkaren av produkten eller som anges som lämpliga av tillverkaren i bruksanvisningen, eller hällskydd som medföljer produkten. Olyckor kan inträffa om fel skydd används. SVENSKA

VARNING! Endast en behörig person får installera den här produkten. VARNING! Risk för personskador och skador på produkten föreligger.

Avlägsna allt förpackningsmaterial. Installera eller använd inte en skadad produkt. Följ installationsinstruktionerna som följer med produkten. Minsta avstånd till andra produkter ska beaktas. Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor. Täta skurna ytor med tätningsmedel för att förhindra att fukt orsakar att den sväller. Skydda produktens botten mot ånga och fukt. Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet. Varje produkt har fläktar som kyler ner i botten. Om produkten är installerad ovanför en låda: – Förvara inga smådelar eller pappersark som kan dras in, eftersom de kan skada fläkten eller påverka kylsystemet. – Se till att avståndet mellan apparatens undersida och föremål som förvaras i lådan uppgår till minst 2 cm. Ta bort eventuella separeringspaneler installerade i skåpet under produkten.

2.2 Elektrisk inkoppling

VARNING! Risk för brand och elektriska stötar.

Alla elektriska anslutningar ska utföras av en behörig elektriker. Produkten måste jordas. Produkten måste göras strömlös före alla rengöringsarbeten. Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet. Kontrollera att apparaten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten. Använd korrekt kabel för den elektriska huvudledningen. Förhindra trassel avseende kabeln för den elektriska huvudledningen. Se till att ett skydd mot elchock är installerat. Använd klämman för dragavlastning på kabeln. Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta hushållsapparaten eller det heta kokkärlet, när du ansluter apparaten till ett eluttag. Använd inte grenuttag eller förlängningssladdar. Se till att inte orsaka skada på stickkontakten (om tillämpligt) eller på nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel. Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg. Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen. Anslut inte stickkontakten om vägguttaget sitter löst. Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten. Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer. Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

VARNING! Risk för skador, brännskador eller elstötar föreligger.

Ändra inte produktens specifikationer. Ta bort allt förpackningsmaterial, märkningsetiketter och skyddsfilm (om tillämpligt) före första användning. Kontrollera att ventilationsöppningarna inte är blockerade. Låt inte produkten stå utan uppsikt under användning. Stäng av kokzonen efter varje användningstillfälle. Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma. Använd inte produkten med våta händer eller när den har kontakt med vatten. Använd inte produkten som arbets- eller avlastningsyta. Koppla omedelbart bort produkten från eluttaget om ytan på produkten är sprucken. På detta sätt förhindrar du elstötar. Användare med pacemaker måste hålla ett avstånd på minst 30 cm från induktionskokzonerna när produkten är igång. När du lägger maten i het olja kan den stänka. VARNING! Risk för brand och explosion

Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem. Ångorna som frigörs i mycket het olja kan orsaka självantändning. Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången. Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten. VARNING! Risk för skador på produkten föreligger.

Låt inte heta kokkärl stå på kontrollpanelen. Lägg inte på några värmskydd på hällens glasyta. Låt inte kokkärl torrkoka. Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas. Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl. Lägg inte aluminiumfolie på produkten. Kokkärl av gjutjärn eller med skadad botten kan orsaka repor på glaset/ glaskeramiken. Lyft alltid sådana föremål när de flyttas på kokhällen.

2.4 Underhåll och rengöring

Rengör produkten regelbundet för att förhindra att ytmaterialet försämras. Stäng av produkten och låt den kallna före rengöring. Spruta inte vatten eller ånga på produkten för att rengöra den. Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar. När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet. SVENSKA

VARNING! Risk för kvävning eller skador.

Koppla loss produkten från eluttaget. Klipp av elkabeln nära produkten och kassera den. Kontakta din kommun för information om hur produkten ska kasseras.

3.1 Före installationen

VARNING! Alla elektriska anslutningar måste utföras av en behörig elektriker. Innan du installerar hällen ska du anteckna informationen nedan från typskylten. Typskylten sitter nertill på hällen. FÖRSIKTIGHET! Anslutningar via kontakter är förbjudna. VARNING! Se Säkerhetsavsnitten. Serienummer .................... FÖRSIKTIGHET! Trådändarna får inte borras eller lödas. Det är förbjudet.

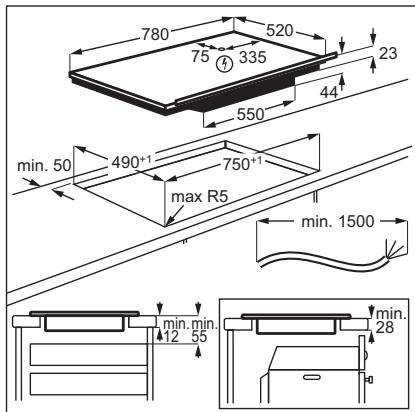

3.2 Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

Hällen är försedd med en anslutningskabel. Använd den här kabeltypen för att ersätta den skadade nätkabeln: H05V2V2-F som tål en temperatur på 90 °C eller högre. Den enskilda tråden ska ha en diameter på minst 1,5 mm². Kontakta vår lokala serviceavdelning. Nätkabeln får endast bytas ut av en behörig elektriker. FÖRSIKTIGHET! Kabelns ledare skall förses med ändhylsor före inkoppling. Enfasanslutning

1. Ta bort kabelns mantel från den svarta

och bruna ledningen.

2. Ta bort en bit isolering från de bruna och

svarta kabeländarna.

3. Slå ihop de svarta och bruna

4. Montera en ny ändhylsa på respektive

kabelände (specialverktyg krävs). Kabeltvärsnitt 2 x 1,5 mm² 220-240 V~ 400V 2~N

Blå och blå Blå och blå

Svart och brun Svart

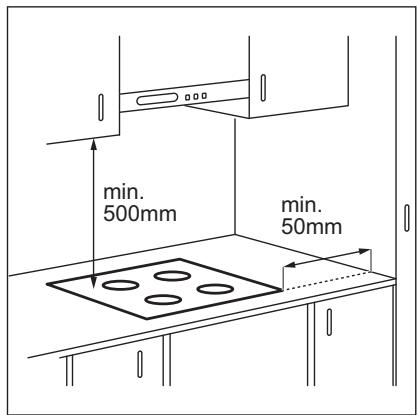

Om du installerar hällen under en köksfläkt, se monteringsanvisningarna för fläkten angående minsta avstånd mellan produkterna.

min. 500mm min. 50mm Se videoguiden "Så installerar du din induktionshäll från Electrolux – bänkinstallation" genom att skriva ut det fullständiga namnet som visas i figuren nedan. Om produkten har installerats ovanför en låda kan hällens ventilation värma upp det som förvaras i lådan när hällen används. www.youtube.com/electrolux www.youtube.com/aeg How to install your Electrolux Induction Hob - Worktop installation SVENSKA

För detaljerad information om storleken på kokzonerna, se "Tekniska data".

Använd touchkontrollerna för att använda produkten. Displayerna, indikeringarna och ljudsignalerna markerar vilka funktioner som är aktiverade. Touchkontroll Funktion Beskrivning

På / Av För att aktivera och avaktivera hällen.

Knapplås / Barnlås För att låsa / låsa upp kontrollpanelen. SenseBoil® För att aktivera och avaktivera funktionen. Kontrollamporna ovanför symbolen visar funktionens förlopp. Bridge För att aktivera och avaktivera funktionen.

Värmelägesdisplay För att visa det inställda värmeläget.

Timerindikatorer för kokzoner‐

För att visa för vilken kokzon tiden är inställd.

Timerdisplay För att visa tiden i minuter.

Hob²Hood För att aktivera och inaktivera manuellt läge för funktio‐ nen.

För att välja kokzon.

För att öka eller minska tiden. PowerBoost För att aktivera funktionen. Inställningslist För inställning av värmeläge.

4.3 Visningar av värmeinställning

Display Beskrivning Kokzonen är avstängd. Kokzonen är på.

SenseBoil® är på. Automatisk uppvärmning är på. PowerBoost är på. + siffra

Ett fel har uppstått. OptiHeat Control (3-stegs restvärmeindikator): tillagar fortfarande / varmhållning / re‐ stvärme. Knapplås / Barnlås är på. Kokkärlet är felaktigt eller för litet, eller inget kokkärl är placerat på kokzonen. Automatisk avstängning är på.

5. FÖRE FÖRSTA ANVÄNDNING

VARNING! Se Säkerhetsavsnitten.

5.1 Effektbegränsning

Hällen är ursprungligen på högsta möjliga effektnivå. För att minska eller öka effektnivån:

i 3 sekunder. Displayen tänds och släcks.

tänds. i 3 sekunder tills

effektnivån. eller på timern för att ställa in SVENSKA

Effektnivåer P 72 Se avsnittet "Teknisk data".

P 72 – 7200 W P 15 – 1500 W P 20 – 2000 W P 25 – 2500 W P 30 – 3000 W P 35 – 3500 W P 40 – 4000 W P 45 – 4500 W P 50 – 5000 W P 60 – 6000 W P 15 P 20 P 25 P 30 P 35 FÖRSIKTIGHET! Se till att den valda strömmen passar till säkringarna i huset. P 40 VARNING! Om du väljer någon av de lägsta effektnivåerna fungerar eventuellt inte funktionen SenseBoil®. Se tabellen nedan. P 50 - funktionen fungerar, fungerar inte. Effektnivå‐

P 45 P 60 - funktionen Kokzon Vänster fram Vänster bak Mittre fram 210 mm 210 mm 145

VARNING! Se Säkerhetsavsnitten.

6.1 Aktivera och avaktivera

Tryck på i 1 sekund för att sätta på eller stänga av hällen.

6.2 Automatisk avstängning

Funktionen stänger av hällen automatiskt om:

alla tillagningszoner är inaktiverade, du ställer inte in värmeläget när du har aktiverat hällen,

du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). En ljudsignal hörs och hällen stängs av. Ta bort föremålet eller rengör kontrollpanelen. hällen blir för varm (t.ex. när en kastrull torrkokar). Låt kokzonen svalna innan du använder hällen igen. du använder fel kokkärl. Symbolen visas och tillagningszonen stängs av automatiskt efter 2 minuter. du inte inaktiverar en kokzon eller ändrar värmeinställning. Efter en stund visas ett meddelande och hällen stängs av. Förhållandet mellan värmeläget och tiden efter vilken hällen stängs av: Värmeinställning Hällen stängs av ef‐ ter 1-3

För inställning eller ändring av värmeläge: Tryck på inställningslisten vid rätt värmeläge eller flytta fingret längs med inställningslisten tills du når rätt värmeläge. Indikatorn försvinner när kokzonen har svalnat.

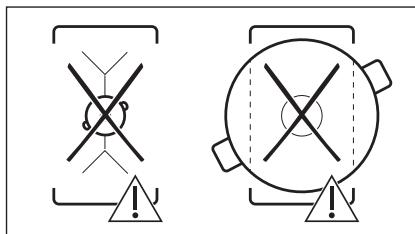

6.5 Använda kokzonerna

Ställ kokkärlet i mitten av vald kokzon. Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten. Du kan använda ett stort kokkärl på två kokzoner samtidigt. Kokkärlet måste täcka mitten av båda zonerna men får inte gå utanför markeringarna. Om kokkärlet är placerat mellan två mittpunkter kommer inte Bridge-funktionen att aktiveras.

6.4 OptiHeat Control (3-stegs

restvärmeindikator) VARNING!

Så länge indikatorn lyser finns det risk för brännskador från restvärme. Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av kokkärlets värme. Indikatorerna visas när en kokzon är varm. Indikatorerna visar nivån på restvärmen för de kokzoner du använder för närvarande: - fortsätt tillagningen - varmhållning - restvärme. Indikatorn kan också visas:

• för de närliggande kokzonerna även om du inte använder dem,
• när heta kokkärl placeras på en kall kokzon,
• när hällen är avstängd men kokzonen fortfarande är varm.

Funktionen är igång när kastrullen täcker mitten på de två zonerna. För mer information om korrekt placering av kokkärl, se "Använda kokzonerna". Funktionen fungerar inte vid användning av SenseBoil®. Den här funktionen kopplar ihop två kokzoner på vänster sida till en gemensam zon. Ställ först in värmeinställningen för en av kokzonerna till vänster. Aktivera funktionen genom att trycka på . Ställ in eller ändra värmeinställningen genom att trycka på en av kontrollsensorerna. SVENSKA

För att inaktivera funktionen: tryck på Kokzonerna fungerar oberoende av varandra.

6.7 Automatisk uppvärmning

Aktivera funktionen för att få önskad värmeinställning på kortare tid. När den är på, fungerar kokzonen på den högsta inställningen i början och fortsätter därefter på önskad värmeinställning. För att aktivera funktionen måste kokzonen vara kall. För att aktivera funktionen för en kokzon:

tryck på tänds). Tryck direkt på önskat värmeläge. Efter 3 sekunder tänds

För att inaktivera funktionen: ändra värmeläget.

Den här funktionen gör mer effekt tillgänglig för induktionskokzonerna. Funktionen kan bara aktiveras för induktionskokzonen under en begränsad tidsperiod. Därefter kopplar induktionskokzonen automatiskt tillbaka till högsta värmeläget. Se avsnittet "Teknisk data". Ett blinkande visas för kokzoner där du för närvarande kan använda funktionen.

3. Tryck på kontrollfältet för någon

tillgänglig kokzon för vilken du vill starta funktionen (mellan värmeinställningarna 1-14). Funktionen startar. Om du inte väljer någon kokzon inom 5 sekunder aktiveras inte funktionen. När funktionen startar tänds indikatorlamporna ovanför symbolen efter varandra tills vattnet når kokpunkten. När funktionen känner av kokpunkten avger hällen en ljudsignal och värmenivån ändras automatiskt till 8. Om alla kokzoner redan är i bruk eller det finns lite restvärme på alla, avger hällen ett pipljud, indikatorlamporna över blinkar och funktionen startar inte. För att stänga av funktionen, tryck på (funktionen avaktiveras och värmeläget går ner till 0) eller tryck på kontrollfältet och justera värmeläget manuellt.

För att aktivera funktionen för en kokzon: tryck på

tänds. För att avaktivera funktionen: ändra värmeläget.

Funktionen justerar automatiskt vattentemperaturen så att den inte kokar över när den når kokpunkten. Om det finns någon restvärme

) på kokzonen som du vill använda, avges en akustisk signal och funktionen startar inte.

för att aktivera hällen.

för att aktivera funktionen.

• Nedräkningstimer Du kan använda den här funktionen för att ställa in tiden för en enda tillagningssession. Ställ först in värmeinställningen för kokzonen, ställ därefter in funktionen. Ställa in kokzonen: tryck på flera gånger tills indikatorn för en kokzon tänds. Aktivera funktionen: tryck på på timern för att ställa in tiden (00 - 99 minuter). När indikatorn för kokzonen börjar blinka räknas tiden ned. För att se återstående tid: tryck på för att ställa in kokzonen. Kokzonens indikator börjar blinka. På displayen visas den återstående tiden. Ändra tiden: tryck på kokzonen. Tryck på

för att ställa in eller

För att avaktivera funktionen: tryck på för att ställa in kokzonen och tryck därefter på . Den kvarvarande tiden räknas ner till

00. Kokzonens indikator slocknar.

En ljudsignal hörs och 00 blinkar när sluttiden uppnåtts. Kokzonen avaktiveras. För att stänga av ljudet: tryck på flera gånger Ställa in kokzonen: tryck på tills indikatorn för en kokzon tänds. på timern. släcks. När indikatorn för kokzonen börjar blinka räknas tiden upp. Displayen växlar mellan Ställ in värmeläget först. Aktivera funktionen: tryck på 4 sekunder. Timern förblir på. och räknad tid (i minuter). För att se hur länge kokzonen är igång:

För att avaktivera funktionen: tryck på Föregående värmeläge aktiveras. När du avaktiverar hällen stängs även denna funktion av.

• CountUp Timer Den här funktionen kan användas för att kontrollera hur länge kokzonen är igång. Aktivera funktionen: tryck på Du kan låsa kontrollpanelen medan kokzonerna är igång. Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Denna funktion förhindrar oavsiktlig användning av hällen. Aktivera funktionen: aktivera hällen med . Ställ inte in något värmeläge. Tryck på i 4 sekunder. tänds. Inaktivera hällen med

För att avaktivera funktionen: aktivera hällen med . Ställ inte in något värmeläge. för att ställa in kokzonen. tryck på Kokzonens indikator börjar blinka. Displayen visar hur länge kokzonen har varit igång. Tryck på För att avaktivera funktionen: tryck på För att kringgå funktionen för ett enskilt och därefter på eller indikator slocknar.

Denna funktion påverkar inte kokzonernas funktioner i övrigt.

aktiveras funktionen igen. därefter på eller för timern för att ställa in tiden. När sluttiden uppnåtts hörs en ljudsignal och 00 blinkar. För att stänga av ljudet: tryck på tänds.

tänds. Tryck på i 4 sekunder. Ställ in värmeläge inom 10 sekunder. Hällen kan nu användas. Om du avaktiverar hällen med

• Signalur Du kan använda den här funktionen när hällen är på och tillagningszonerna inte Aktivera funktionen: tryck på Inaktivera hällen med tillagningstillfälle: aktivera hällen med . Kokzonens används. Displayen visar värmeläget i 4 sekunder.

6.13 OffSound Control (Aktivera

och inaktivera ljud) Stäng av hällen. Tryck på i 3 sekunder. Displayen tänds och släcks. Tryck på

sekunder. eller tänds. Tryck på timern för att välja något av följande:

– ljudet är avstängt

– ljudet är på Vänta tills hällen stängs av automatiskt för att bekräfta ditt val. SVENSKA

När denna funktion är inställd på endast ljuden när:

hör du du trycker på Signalur är klar Nedräkningstimer är klar du ställer något på kontrollpanelen.

6.14 Effektreglering

Om flera zoner är aktiva och den förbrukade effekten överstiger gränsen för strömtillförseln delar denna funktion den tillgängliga effekten mellan alla kokzoner (anslutna till samma fas). Hällen styr värmeinställningarna för att skydda säkringarna i husets installation.

Kokzonerna är grupperade enligt plats och antal faser i hällen. Varje fas har en maximal elektricitetsbelastning på (3700 W). Om hällen når gränsen för maximal effekt inom en fas reduceras effekten för kokzonerna automatiskt.

• Värmeinställningen för den senast valda tillagningszonen prioriteras alltid. Den återstående effekten delas mellan de tidigare aktiverade tillagningszonerna i omvänd ordning.
• Värmeinställningen för de reducerade zonerna ändras mellan den ursprungligen valda värmeinställningen och den reducerade värmeinställningen.
• Vänta tills displayen slutar blinka eller minska värmeinställningen för den valda tillagningszonen. Tillagningszonerna fortsätter att arbeta med den reducerade värmeinställningen. Ändra värmeinställningarna för tillagningszonerna manuellt vid behov. Se bilden för möjliga kombinationer där effekten kan fördelas mellan kokzonerna.

Det är en avancerad automatisk funktion som kopplar hällen till en särskild köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen. Du kan också använda fläkten från hällen manuellt. Fjärrsystemet är för de flesta köksfläktar inaktiverat från början. Aktivera det innan du använder funktionen. Läs bruksanvisningen för köksfläkten för mer information. Använda den automatiska funktionen För att använda den automatiska funktionen ställer du in det automatiska läget på H1–H6. Hällen är från början inställd på H5. Fläkten reagerar när du använder hällen. Hällen känner av kokkärlets temperatur automatiskt och justerar fläktens hastighet därefter. Automatiska lägen Automa‐ tisk be‐ lysning Kok‐ ning1) Stek‐ ning2) Läge H0

1) Hällen känner av kokningsprocessen och ak‐

tiverar fläktens hastighet i enlighet med det au‐ tomatiska läget.

2) Hällen känner av stekningsprocessen och ak‐

tiverar fläktens hastighet i enlighet med det au‐ tomatiska läget.

3) I det här läget aktiveras fläkten och lampan

utan att förlita sig på temperaturen. Ändra det automatiska läget

i 3 sekunder. Displayen tänds och släcks.

i 3 sekunder. några gånger tills tänds. Styra fläkthastigheten manuellt Du kan också använda funktionen manuellt. Tryck på när hällen är påslagen för att göra detta. Detta inaktiverar den automatiska funktionen och gör att du kan ändra fläkthastigheten manuellt. När du trycker på ökar du fläkthastigheten med ett steg. När igen du når en intensiv nivå och trycker på ställs fläkthastigheten in på 0 igen och då stängs köksfläkten av. Starta fläkten igen med fläkthastighet 1 genom att trycka på . Aktivera automatiskt styrning av funktionen genom att stänga av hällen och sedan slå på den igen. Aktivera belysningen Du kan ställa in hällen på att aktivera belysningen automatiskt när du aktiverar hällen. Detta gör du genom att ställa in det automatiska läget på H1–H6. Belysningen i fläkten släcks 2 minuter efter att hällen stängts av.

på timern för att välja ett automatiskt läge. För att använda fläkten direkt på fläktpanelen, avaktivera det automatiska läget för funktionen. När du är klar med matlagningen och stänger av hällen kan fläkten fortsätta gå under en viss tid. Efter den tiden stänger systemet av fläkten automatiskt och förhindrar att du oavsiktligt slår på fläkten under kommande 30 sekunder.

VARNING! Se Säkerhetsavsnitten.

För induktionskokzoner genereras värmen mycket snabbt i kokkärlet med ett kraftigt elektromagnetiskt fält. Använd induktionskokzonerna med lämpliga kokkärl.

Kokkärlets botten måste vara så tjock och plan som möjligt.

• Se till att kastrullens botten är ren och torr innan du sätter den på hällen.
• För att undvika repor ska man inte dra eller gnugga kastrullen mot det keramiska glaset. Kokkärlsmaterial SVENSKA

rätt: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (med korrekt märkning från en tillverkare).

• inte rätt: aluminium, koppar, mässing, glas, keramik, porslin. Kokkärl är lämpliga för en induktionshäll om:

vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.

• en magnet fäster på kastrullens botten. Kokkärlets mått

Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten. Kokzonens effektivitet är relaterad till kokkärlets diameter. Kokkärl med en mindre diameter än den minsta får bara en del av effekten som kokzonen genererar. Av båda säkerhetsskäl och optimalt tillagningsresultat ska man inte använda kokkärl som är större än vad som anges i avsnittet ”Specifikationer för kokzonen”. Undvik att hålla kokkärl nära kontrollpanelen under tillagningen. Detta kan påverka kontrollpanelens funktion eller oavsiktligt aktivera hällfunktionerna. Se ”Tekniska data”. Det fungerar inte med gjutjärn och nonstick-kokkärl, t.ex. med en keramisk beläggning. Kastruller av emaljerat stål rekommenderas för att uppnå bästa resultat när du kokar potatis. Kontrollera om kokkärlet är lämpligt för SenseBoil® genom att övervaka den första kokningen. För effektiv användning av SenseBoil®, följ våra råd nedan:

7.2 Ljud under användning

knackande ljud: kokkärlet är tillverkat av olika material ("sandwichkonstruktion").

• visslande ljud: du använder kokzonen med en hög effektnivå och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• surrande: du använder en hög effektnivå.
• klickande: elektrisk omkoppling sker.
• susande: beror detta på att fläkten är igång. Dessa ljud är normala och innebär inte att det är fel på produkten.

7.3 Tips och råd för SenseBoil®

Funktionen fungerar bäst för att koka vatten och potatis.

SVENSKA Fyll mellan halva och tre fjärdedelar av kokkärlet med kallt kranvatten, men lämna 4 cm fritt från översta kanten. Använd inte mindre än 1 liter men inte mer än 5 liter. Se till den totala vikten av vattnet (eller vattnet och potatisen) ligger mellan 1-5 kg. Om du vill koka potatis, se till att de är helt täckta med vatten, men kom ihåg att lämna minst en fjärdedel av kokkärlet tomt. För att uppnå bästa resultat använd bara hela, oskalade, medelstora potatis. Se till att potatisen inte packas för tätt. Undvik externa vibrationer (t.ex. använda en mixer eller placera en mobiltelefon bredvid produkten) när funktionen är igång. Om du vill använda salt, tillsätt det när vattnet når kokpunkten. Funktionen kanske inte fungerar ordentligt för vattenkokare och mokabryggare.

7.4 Öko Timer (Eco Timer)

För att spara energi inaktiveras kokzonen före signalen från nedräkningstimern. Skillnaden i användningstiden beror på den inställda värmenivån och tillagningstiden.

7.5 Exempel på olika typer av

tillagning Korrelationen mellan en zons värmeläge och dess energiförbrukning är inte linjär. När du ökar värmeläget är det inte proportionellt mot att öka kokzonens energiförbrukning. Det betyder att en kokzon med medelhögt värmeläge använder mindre än hälften av sin effekt. Uppgifterna i tabellen är endast avsedda som vägledning. Värmeinställ‐ ning Använd för: Tid (min) Tips

Varmhållning av tillagad mat. efter be‐ hov Lägg på locket på kastrullen. 1-3 Hollandaisesås, smältning av: smör, choklad, gelatin.

Tillaga med lock. 3-5 Småkoka ris och mjölkrätter, värma färdiglagade rätter.

Minst dubbelt så mycket vätska som ris, rör om mjölkbaserade rätter under tillagningen. 5-7 Ångkoka grönsaker, fisk, kött.

Tillsätt några matskedar vätska. 7-9 Kokning av potatis.

Använd max. ¼ liter vatten till 750 g potatis. 7-9 Tillaga större mängder mat, stuvningar och soppor.

Lätt stekning: schnitzel, cordon bleu av kalv, kotletter, kroketter, korv, lever, redd sås, ägg, pannkakor, munkar. efter be‐ hov Vänd efter halva tiden.

Vänd efter halva tiden.

Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites. Koka stora mängder vatten. PowerBoost aktiveras.

7.6 Råd och tips för Hob²Hood

När du använder hällen med funktionen:

Skydda köksfläktens panel mot direkt solljus.

• Rikta inte halogenlampan direkt mot mot köksfläktens panel.
• Täck inte över hällens kontrollpanel.
• Bryt inte signalen mellan hällen och köksfläkten (t.ex. med en hand, ett kokkärlshandtag eller en hög kastrull). Se bilden. Fläktkåpan som visas nedan är endast avsedd som illustration. SVENSKA

Andra fjärrstyrda apparater kan kan blockera signalen. Använd inga andra apparater nära hällen när Hob²Hood används. konsumentwebbplats. Electrolux köksfläktar som fungerar med denna funktion skall ha symbolen . Köksfläktar med Hob²Hood-funktion Se hela sortimentet av köksfläktar som fungerar med denna funktion på vår

8. UNDERHÅLL OCH RENGÖRING

VARNING! Se Säkerhetsavsnitten.

Rengör hällen efter varje användningstillfälle. Använd alltid kokkärl med ren botten. Repor eller mörka fläckar på ytan påverkar inte hällens funktion. Rengör hällens yta med lämpligt rengöringsmedel. Använd en speciell skrapa för glaset.

innehåller socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan. Ta bort när hällen är tillräckligt nedkyld: kalkringar, vattenringar, fettfläckar, blank metallisk missfärgning. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöring ska du torka hällen med en mjuk trasa. Ta bort blank metallisk missfärgning: använd en vattenlösning med vinäger och rengör glasytan med en trasa.

8.2 Rengöring av hällen

Avlägsna omedelbart: smält plast, plastfolie, salt, socker och mat som

VARNING! Se Säkerhetsavsnitten.

9.1 Vad gör jag om...

Problem Möjlig orsak Avhjälpa felet Det går inte att aktivera eller an‐ vända hällen. Hällen är inte ansluten till strömför‐ sörjningen eller den är ansluten på fel sätt. Kontrollera att hällen är korrekt anslu‐ ten till strömförsörjningen. Säkringen har gått. Kontrollera att säkringen är orsaken till felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker. Du har inte ställt in inställningen för uppvärmning på 10 sekunder. Aktivera hällen igen och ställ in värme‐ inställningen på mindre än 10 sekun‐ der.

SVENSKA Problem Möjlig orsak Avhjälpa felet Du har tryckt på 2 eller fler touchkontroller samtidigt. Tryck bara på en touchkontroll. Det finns vatten- eller fettstänk på kontrollpanelen. Rengör kontrollpanelen. Ett konstant pipljud hörs. Den elektriska anslutningen är felak‐ Dra ur elkontakten. Tala med en behö‐ tig. rig elektriker som kontrollerar installa‐ tionen. En ljudsignal hörs och hällen stängs av. En ljudsignal hörs när hällen stängs av. Du har ställt något på en eller flera touchkontroller. Ta bort föremålet från touch-kontroller‐ na. Hällen stängs av. Du satte något på touch-kontrollen Ta bort föremålet från touch-kontrollen. Restvärmeindikatorn tänds inte. Zonen är inte varm eftersom den Kontakta ett auktoriserat servicecenter bara har varit påslagen en kort stund om zonen varit på tillräckligt länge för eller så kan sensorn vara trasig. att vara varm.

Du använder en väldigt hög kastrull som blockerar signalen. Automatisk uppvärmning funge‐ rar inte. Ta en mindre kastrull, byt kokzon eller styr fläkten manuellt. Den högsta värmeinställningen är in‐ Den högsta värmeinställningen har ställd. samma effekt som funktionen. Zonen är varm. Låt zonen kallna tillräckligt. Värmeinställningen ändras mel‐ lan två nivåer. Effektreglering är på. Se ”Daglig användning”. Kontrollpanelen är varm när du rör vid den. Kokkärlet är för stort eller så står det för nära kontrollpanelen. Placera stora kokkärl på de bakre zo‐ nerna om möjligt. Det hörs inget ljud när du trycker på touch-kontrollerna. Ljudet är avaktiverat. Aktivera ljudet. Se ”Daglig använd‐ ning”. Barnlås eller Knapplås är på. Se ”Daglig användning”. Det finns inget kokkärl på zonen. Ställ kokkärlet på zonen. Kokkärlet passar inte. Använd kokkärl som är lämpliga för in‐ duktionshällar. Se ”Råd och tips”. Diametern på kokkärlets botten är för liten för zonen. Använd kokkärl med rätt mått. Se ”Tekniska data”. tänds. tänds. och visas växelvis. Effekten är för låg på grund av olämpligt kokkärl eller att kokkärlet är tomt. Använd rätt typ av kokkärl. Se avsnit‐ ten ”Råd och tips” och ”Tekniska data”. Slå inte på någon kokzon med en tom kastrull på. och visas växelvis. Kokkärlet är tomt eller innehåller nå‐ gon annan vätska än vatten, t.ex. olja. Undvik att använda funktionen med andra vätskor än vatten. SVENSKA

Problem och Möjlig orsak visas växelvis. Du hör ett pipljud, indikatorerna ovanför blinkar och Sense‐ Boil® startar inte. och en siffra tänds. Avhjälpa felet Det finns för mycket eller för lite vat‐ Koka bara vatten och potatis med hjälp ten i kokkärlet. av SenseBoil®. Se ”Råd och tips”. Du kokade någon annan mat än vat‐ ten och potatis. Kokpunkten flyttades i tid och SenseBoil® kunde inte fun‐ gera korrekt. Ingen av kokzonerna är klar att an‐ vändas med SenseBoil®. Det finns lite restvärme på kokzonerna du vill använda eller så används de fortfa‐ rande. Avsluta dina tidigare matlagningsaktivi‐ teter och välj en ledig kokzon utan re‐ stvärme. Det har uppstått ett fel på hällen. Stäng av hällen och sätt på den igen efter 30 sekunder. Om visas igen ska du dra ur elkontakten. Sätt i elkon‐ takten igen efter 30 sekunder. Kontak‐ ta auktoriserat servicecenter om pro‐ blemet fortsätter.

9.2 Om du inte kan avhjälpa felet...

Kontakta din återförsäljare eller auktoriserad serviceverkstad om du inte kan avhjälpa felet. Uppge uppgifterna på märkskylten. Uppge även den tresiffriga koden för glaskeramiken (den sitter i hörnet på glasytan) och vilka felmeddelanden som visas. Kontrollera att du använde hällen på rätt sätt. I annat fall täcks inte kostnaden för serviceteknikerns eller återförsäljarens åtgärder av garantin. Informationen om garantitid och auktoriserade servicecenter finns i garantihäftet.

Tillverkad i: Tyskland

10.2 Data för kokzoner

Kokzonernas effekt kan avvika något från uppgifterna i tabellen. Effekten beror på kokkärlens material och storlek. För bästa resultat bör kokkärl som är större än måtten tabellen undvikas.

11. ENERGIEFFEKTIVITET

Modellidentifiering Y82IS443 Typ av häll Inbyggnadshäll Antal kokzoner

Uppvärmningsmetod Induktion Diameter på runda kokzoner (Ø) Vänster fram Vänster bak Mittre fram Höger bak

Energiförbrukning per kokzon (EC electric cooking) Vänster fram Vänster bak Mittre fram Höger bak

Hällens energiförbrukning (EC electric hob)

IEC / EN 60350-2 - Ugnar för hushållsbruk Del 2: Hällar - Metoder för mätning av prestanda.

Energimätningarna för kokområdet identifieras av markeringarna för respektive kokzon. Använd endast den mängd som behövs vid uppvärmning av vatten. Använd om möjligt lock på kokkärlet. Ställ kokkärlet i mitten av kokzonen. Använd restvärme för att hålla mat varm eller för att smälta mat.

Du kan spara energi under den dagliga matlagningen om du följer tipsen nedan.

elektriska och elektroniska produkter. Släng Återvinn material med symbolen . Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret. SVENSKA
