BRUKSANVISNING EHDP8740IK ELECTROLUX

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

www.electrolux.com

Registrera din produkt för bättre service:

www.registerelectrolux.com

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC, serienummer.

Informationen finns på typskylten.

Varningar/viktig säkerhetsinformation

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠ SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som

orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.

- Låt inte barn leka med produkten.

- Håll allt förpackningsmaterial utom räckhåll för barn.

- Håll barn och husdjur borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.

- Om produkten har ett barnlås rekommenderar vi att du aktiverar det.

- Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

- Barn under 3 år ska inte vistas i närheten utan ständig uppsikt.

1.2 Allmän säkerhet

- Produkten och åtkomliga delar blir heta under användning. Vidrör inte värmeelementen.

- Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.

- Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

- Försök aldrig att släcka en eld med vatten, men stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.

- Förvara inte saker på kokytorna.

- Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de blir varma.

• Använd inte ångrengörare vid rengöring av produkten.
• Efter användning, stäng av hällen med dess kontroll och lita inte på kokkärlsavkänningen.
• Om glaskeramikytan / glasytan är sprucken, stäng av produkten för att undvika risken för elektriska stötar.
• Om nätsladden är skadad måste den bytas av tillverkaren, en godkänd serviceverkstad eller personer med motsvarande utbildning, för att undvika fara.

2. SÄKERHETSFÖRESKRIFTER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Minsta avstånd till andra produkter ska beaktas.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Täta skurna ytor med tätningsmedel för att förhindra att fukt får den att svälla.
• Skydda produktens botten mot ånga och fukt.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Om produkten är installerad ovanför lådor måste utrymmet mellan produktens botten och den övre lådan var tillräckligt så att luft kan cirkulera
• Produktens undersida kan bli het. Se till att en icke-brännbar separationspanel monteras under produkten så att man inte kommer åt undersidan.
• Säkerställ att ett luftcirkulationsutrymme på 2 mm mellan bänkskivan och enhetens framsida upprätthålls. Garantin täcker inte skador som orsakats av brist på tillräckligt ventilationsutrymme.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Produkten måste göras strömlös före alla rengöringsarbeten
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.
• Använd rätt nätkabel.
• Låt inte elektriska ledningar trassla in sig.
• Kontrollera att ett skydd mot elektriska stötar är installerat.
• Dragavlasta kabeln.
• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta produkten eller det heta kokkärlet när du ansluter produkten till närliggande uttag
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar kontakten (i förekommande fall) och nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.

• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.

• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

2.3 Användning

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ta bort all förpackning, etiketter och skyddsfilm (i förekommande fall) före första användningstillfället.
• Använd denna produkt för hushållsbruk.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte är blockerade.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av kokzonen efter varje användningstillfälle.
  • Lita inte på kastrullvarnaren.
• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.
• Använd inte produkten med våta händer eller när den är i kontakt med vatten.
• Använd inte produkten som arbetseller avlastningsyta.
• Om produktens yta är sprucken ska du omedelbart koppla loss den från eluttaget. Detta för att förhindra elstötar.
• Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.
• Det kan stänka när du lägger livsmedel i het olja.

WARNING!

Risk för brand och explosion

• Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka spontan förbränning.
• Använd olja, som kan innehålla matrester, kan orsaka brand vi lägre temperatur än olja som används för första gången.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.

WARNING!

Risk för skador på produkten föreligger.

• Placera inga heta kokkärl på kontrollpanelen.
  • Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan repa glaset / glaskeramiken. Lyft alltid upp dessa föremål när du måste flytta dem på kokhällen.
• Denna produkt är endast avsedd för matlagning. Den får inte användas för några andra ändamål, t.ex. för rumsuppvärmning.

2.4 Skötsel och rengöring

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Stäng av ugnen och låt den kallna före rengöring.
• Koppla från produkten från elnätet före underhåll.
• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör ugnen med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte

produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2.5 Avfallshantering

WARNING!

Risk för kvävning eller skador.

- Kontakta kommunen för information om hur produkten kasseras korrekt.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.

2.6 Underhåll

• Kontakta en auktoriserad serviceverkstad för reparation av produkten.
• Använd endast originaldelar.

3. PRODUKTBESKRIVNING

3.1 Beskrivning av hällen

1 + + + + 1 2 1

1 Induktionskokzon
2 Kontrollpanel

3.2 Beskrivning av kontrollpanelen

STOP 60 14 5 9 14 5 9 14 3 4 99 - + 14 5 9 14 14 65 9 8 7 14 5 9 14

För att se när kontrollpanelen aktiverar produkten med ①

Använd touch-kontrollerna för att betjäna produkten. Displayerna, indikatorerna och ljudsignalerna markerar vilka funktioner som är aktiverade.

	Touch -kont-roll	Funktion Kommentar
1	STOP+GO	STOP+GO För att aktivera och avaktivera funktionen.
2	- Värmelägesdisplay För att visa det inställda värmeläget.
3	- Timerindikatorer för kok-zonerna	För att visa för vilken kokzon tiden är in-ställd.
4	- Timerdisplay För att visa tiden i minuter.
5		Connect Function För att aktivera och avaktivera funktionen.
6		Lås / Barnlås För att låsa/låsa upp kontrollpanelen.
7		- För att välja kokzon.
8	+/-	- För att öka eller minska tiden.
9	➊	PÅ/AV För att aktivera och avaktivera hällen.
10	- Inställningslist För inställning av värmeläge.
11	➒	Effektfunktion För att aktivera och avaktivera funktionen.

3.3 Visningar av värmelägen

Display Beskrivning
0	Kokzonen är avstängd.
1 - 14	Kokzonen är på.
u	STOP+GO-funktionen är igång.
R	Automax-funktionen är igång.
P	Effektfunktion är på.
E + siffra	Ett fel har uppstått.
≡ / 7 ☐	OptiHeat Control (3-stegs restvärmeindikator): tillagar fortfarande / varmhållning / restvärme.
L	Lås /Barnlås-funktionen är igång.
F	Kokkärlet är felaktigt eller för litet, eller inget kokkärl är placerat på kokzonen.
-	Automatisk avstängning-funktionen är igång.

3.4 OptiHeat Control (3-stegs restvärmeindikator)

WARNING!

brännskador från restvärme.

Kontrollampan visar

restvärmenivån.

4. DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

4.1 Aktivera och avaktivera

Tryck på Ⓐ1 sekund för att sätta på eller stänga av hällen.

Kontrollpanelen tänds när du har aktiverat hällen och släcks när du avaktiverat hällen. När hällen är avaktiverad kan du bara se

① touch-kontrollen.

4.2 Automatisk avstängning

Funktionen stänger av hällen automatiskt om:

• alla kokzoner är avaktiverade.
• du inte ställer in värmeläge efter hällen har aktiverats.
• du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). En ljudsignal ljuder och hällen stängs av. Ta bort föremålet eller rengör kontrollpanelen.
• hällen blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna.
• du använder ett olämpligt kokkärl. Symbolen Fänds och kokzonen stängs av automatiskt efter 2 minuter.
• du avaktiverar inte en kokzon eller ändrar värmeläget. Efter en stund tänds och hällen stängs av.

Förhållandet mellan värmeläge och tiden efter vilken hällen stängs av:

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av restvärmen hos kokkärlet.

Värmeläge Hällen stängs av efter
u, 1 - 3	6 timmar
4 - 7 5 timmar
8 - 9 4 timmar
10 - 14 1,5 timme

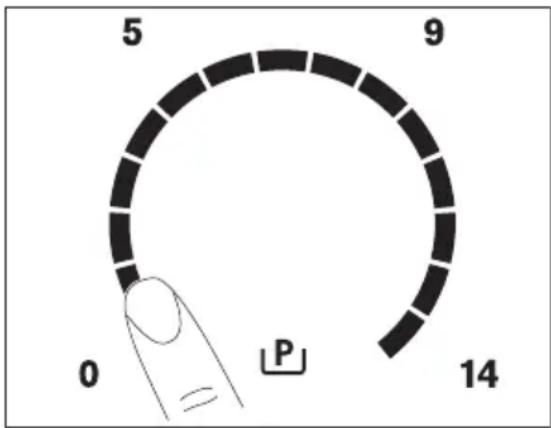

4.3 Värmeläge

För inställning eller ändring av värmeläge:

Tryck på inställningslisten vid rätt värmeläge eller flytta fingret längs med inställningslisten tills du när rätt värmeläge.

4.4 Använda kokzonerna

Ställ kokkärlet på korset / fyrkanten som är markerad på kokytan. Täck korset/fyrkanten helt. Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten. Du kan använda ett stort kokkärl på två kokzoner samtidigt.

Använd den här funktionen med Infinite Plancha ^1) tillbehör.

Denna funktion kopplar ihop två kokzoner på höger sida under tillbehöret till en gemensam zon.

Ställ först in värmeläget för en av kokzonerna på höger sida.

Aktivera funktionen: tryck på Ställ in eller ändra värmeläget med någon av de högra touch-kontrollerna.

Avaktivera funktionen: tryck på Kokzonerna fungerar nu oberoende av varandra.

4.6 Automax

Du kan uppnå önskat värmeläge snabbare om du aktiverar den här funktionen. Funktionen ställer in högsta värmeläget under en under en viss tid och sänker sedan till rätt värmeläge.

För att aktivera funktionen måste kokzonen vara kall.

För att aktivera funktionen för en

kokzon: tryck på (tänds). Tryck direkt på önskat värmeläge. Efter 5 sekunder Ⓐ tänds.

Avaktivera funktionen: ändra värmeläget.

4.7 Effektfunktion

Den här funktionen gör mer effekt tillgänglig för induktionskokzonerna. Funktionen kan bara aktiveras för induktionskokzonen under en begränsad tidsperiod. Därefter kopplar induktionskokzonen automatiskt tillbaka till högsta värmeläget.

Se avsnittet "Teknisk information".

För att aktivera funktionen för en kokzon: tryck på P tänds.

Avaktivera funktionen: ändra värmeläget.

4.8 Timer

Nedräkningstimer

Du kan använda den här funktionen för att ställa in hur länge kokzonen ska vara igång vid enbart detta tillagningstillfälle.

Ställ först in kokzonen och sedan funktionen. Du kan ställa in värmeläget innan eller efter att du har ställt in funktionen.

Ställa in kokzonen: tryck på 🙏 upprepade gånger tills indikatorn för önskad kokzon tänds.

Aktivera funktionen: tryck på på timern för att ställa in tiden (00 - 99 minuter). När indikatorn för kokzonen börjar blinka långsammare räknas tiden ned.

För att se återstående tid: välj kokzonen med ⚠ Kokzonens indikator börjar blinka snabbt. På displayen visas den återstående tiden.

Ändra tiden: välj kokzonen med ⚠️ Tryck på + eller . —

Avaktivera funktionen: Välj kokzonen med och tryck på. Den kvarvarande tiden räknas ner till 00. Kokzonens indikator slocknar.

När tiden gått ut ljuder en signal och 00 blinkar. Kokzonen avaktiveras.

För att stänga av ljudet: tryck på ⚠

CountUp Timer (Uppräkningstimer) Den här funktionen kan användas för att kontrollera hur länge kokzonen är igång.

Ställa in kokzonen: tryck på 🙏 upprepade gånger tills indikatorn för önskad kokzon tänds.

Aktivera funktionen: tryck på på timern varpå UP tands. När indikatorn för kokzonen börjar blinka långsammare räknas tiden upp. Displayen växlar mellan UP och räknad tid (minuter).

För att se hur länge kokzonen är

igång: välj kokzonen med ⚠ Kokzonens indikator börjar blinka snabbt. Displayen visar hur länge kokzonen har varit igång.

Avaktivera funktionen: Välj kokzonen med ⏻ och tryck på + eller . — Kokzonens indikator slocknar.

Signalur

Du kan använda den här funktionen som Signalur när hällen är på och kokzonerna inte används (värmelägesdisplayen visar 0).

Aktivera funktionen: tryck på Tryck på + eller på timern för att ställa in tiden. När tiden gått ut ljuder en signal och 00 blinkar.

För att stänga av ljudet: tryck på ⚠

Denna funktion påverkar inte ugnens funktioner i övrigt.

4.9 STOP+GO

Funktionen ställer in alla påslagna kokzoner på det lägsta värmeläget.

När funktionen är igång kan du inte ändra värmeläget.

Funktionen stoppar inte timerfunktionerna.

Aktivera funktionen: tryck på STOP + GO. tänds.

Avaktivera funktionen: tryck på STOP + GO Föregående värmeläge aktiveras.

4.10 Lås

Du kan låsa kontrollpanelen medan kokzonerna är igång. Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Ställ in värmeläget först.

Aktivera funktionen: tryck på tänds i 4 sekunder. Timern förblir på.

Avaktivera funktionen: tryck på Föregående värmeläge aktiveras.

När du avaktiverar hällen stängs även denna funktion av.

4.11 Barnlås

Denna funktion förhindrar oavsiktlig användning av hällen.

Aktivera funktionen: aktivera hällen med ①. Ställ inte in värmeläget. Tryck på 4 sekunder. tänds. Inaktivera hällen med ①.

Avaktivera funktionen: aktivera hällen med ⒾStäll inte in värmeläget. Tryck på ⓘ i 4 sekunder. 📁tänds. Inaktivera hällen med Ⓘ

För att kringgå funktionen för ett enskilt tillagningstillfälle: aktivera hällen med ①. tands. Tryck på i4 sekunder. Ställ in värmeläge inom 10 sekunder. Hällen kan nu användas. Om du avaktiverar hällen med ① aktiveras funktionen igen.

4.12 OffSound Control (Avaktivering och aktivering av ljud)

Stäng av hällen. Tryck på 13 sekunder. Displayen tänds och släcks. Tryck på 3 sekunder. eller tänds. Tryck på på timern för att välja något av följande:

• ljudet är avstängt.
• -judet är på.

Vänta tills hällen stängs av automatiskt för att bekräfta ditt val.

När denna funktion är igång bör du endast ljuden när:

• du trycker på ①
• Signalur ringer
• Nedräkningstimer ringer
• Du ställer något på kontrollpanelen.

• Kokzonerna är grupperade enligt plats och nummer på faserna i hällen. Se bilden.
• Varje fas har en maximal elektricitetsbelastning på 3700 W.
• Funktionen delar strömmen mellan de kokzoner som är anslutna till samma fas.
• Funktionen aktiveras när den totala elektricitetsbelastningen på kokzonerna som anslutits till en fas har överskridit 3700 W.
• Funktionen minskar strömmen till de andra kokzonerna som är anslutna till samma fas.

5. RÅD OCH TIPS

WARNING!

Se säkerhetsavsnitten.

5.1 Kokkärl

För induktionskokzoner genereras värme mycket snabbt i kokkärlet av ett kraftigt elektromagnetiskt fält.

Använd induktionskokzonerna med korrekt kokkärl.

Kokkärlsmaterial

• Lämpliga: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (märkt som lämpligt av tillverkaren).
• Olämpliga: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

• lite vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.
• en magnet fastnar på kokkärlets botten.

Kokkärlens botten skall vara så tjock och så plan som möjligt.

Kokkärlets mått

- Värmeläget för de reducerade kokzonerna ändras mellan två nivåer.

Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten upp till en viss gräns.

Hur effektiv kokzonen är beror på kokkärlets diameter. Kokkärl med en mindre diameter får bara en del av effekten som kokzonen genererar.

Se avsnittet "Teknisk information".

5.2 Ljud under användning

Om du hör:

• knackande ljud: är kokkärlet tillverkat av olika material ("sandwichkonstruktion").
• visslande ljud: använder du kokzonen med hög effektnivå och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• surrande: använder du hög effektnivå.
• klickande: beror detta på elektriska omkopplingar.
• susande: beror detta på att fläkten är igång.

Dessa ljud är normala och innebär inte att det är fel på produkten.

5.3 Öko Timer (Eko-timer)

För att spara energi inaktiveras kokzonen före signalen från nedräkningstimern.

Skillnaden i användningstiden beror på

den inställda värmenivån och tillagningstiden.

5.4 Exempel på olika typer av tillagning

Relationen mellan värmelägets och kokzonens förbrukning är inte linjär. När du ökar värmeläget är det inte

proportionellt mot att öka kokzonens effektförbrukning. Det betyder att kokzonen med medelhögt värmeläge använder mindre än hälften av sin effekt.

Uppgifterna i tabellen är endast avsedda som vägledning.

Värmeläge Använd för: Tid		Tips(min)
	- 1	Varmhållning av tillagad mat. efter behov	Lägg ett lock på ett kokkärl.
1 - 3 Hollandaisesås, smältning av:smör, choklad, gelatin.		5 - 25 Rör om med jämna mellan-rum.
1 - 3 Stanning: fluffiga omeletter,äggstanning.		10 - 40 Tillaga med lock.
3 - 5 Småkoka ris och mjölkrätter,värma färdiglagade rätter.		25 - 50 Minst dubbelt så mycket vät-ska som ris, rör om mjölkba-serade rätter under tillagnin-gen.
5 - 7 Ångkoka grönsaker, fisk, kött. 20 - 45 Tillsätt några matskedar vät-ska.
7 - 9 Kokning av potatis. 20 - 60 Använd max. 1⁄4 liter vatten till750 g potatis.
7 - 9 Tillaga större mängder mat,stuvningar och soppor.		60 -150	Upp till 3 l vätska plus ingre-dienser.
9 - 12 Lätt stekning: schnitzel, cor-don bleu, kotletter, kroketter,korv, lever, ägg, pannkakor,munkar.		efterbehov	Vänd efter halva tiden.
12 - 13 Kraftig stekning, potatiskro-ketter, njurstek, fransyska.		5 - 15 Vänd efter halva tiden.
14 Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommesfrites.
	Koka stora mängder vatten. Effektfunktionen är aktiverad.

6. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

6.1 Allmän information

• Rengör hällen efter varje användningstillfälle.

• Använd alltid kokkärl med ren botten.

• Repor eller mörka fläckor på ytan har ingen inverkan på hur hällen fungerar.

• Använd ett särskilt rengöringsmedel för hållens yta.
• Använd en speciell skrapa för glaset.

6.2 Rengöring av hällen

- Ta omedelbart bort: smält plast, plastfolie och mat med socker. I annat fall kan denna typ av smuts skada

hällen. Sätt specialskrapan snett mot glasytan och för bladet över ytan.

- Ta bort när hällen svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Rengör hällen med en fuktig duk och lite rengöringsmedel. Efter rengöring, torka hällen med en mjuk duk.

7. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

7.1 Om produkten inte fungerar...

Problem Möjlig orsak Lösning
Det går inte att aktivera eller använda hällen.	Hällen är inte ansluten till strömförsörjningen eller den är ansluten på fel sätt.	Kontrollera att hällen är korrekt ansluten till strömför-sörjningen. Se kopplings-schemat.
Säkringen har utlösts. Kontrollera om säkringen är		orsaken till felet. Om säkrin-gen går gång på gång, tala med en behörig elektriker.
Sätt på hällen igen och ställ		in värmeläget inom 10 sek-under.
Du har tryckt på 2 eller flera touchkontroller samtidigt.		Tryck bara på en touch-kontroll.
STOP+GO-funktionen är ig-ång.		Se avsnittet "Daglig an-vändning".
Det finns vatten eller fett-stänk på kontrollpanelen.		Rengör kontrollpanelen.
En ljudsignal ljuder och häll-en stängs av.En ljudsignal ljuder när häll-en slår ifrån.	Du har satt något på en el-ler flera touch-kontroller.	Ta bort föremålet från touch-kontrollerna.
Hällen stängs av. Du satte något på touch-kontrollen ^1		Ta bort föremålet från touch-kontrollen.
Restvärmeindikator går inte att tända.	Zonen är inte varm eftersom den bara har varit påslagen en kort stund.	Kontakta en auktoriserad serviceverkstad om kokzo-nen varit på tillräckligt länge för att vara varm.
Automax-funktionen funger-ar inte.	Zonen är het. Låt zonen bli tillräckligt sval.
Det högsta värmeläget är inställt.	Inställt.	Det högsta värmeläget har samma effekt som funktionen.
Värmeläget ändras mellan två nivåer.	Effektreglering-funktionen är igång.	Se avsnittet "Daglig an-vändning".
Touch-kontrollerna blir var- ma.	Kokkärlet är för stort eller står för nära kontrollerna.	Placera stora kokkärl på de bakre zonerna om möjligt.
Det hörs inget ljud när du trycker på touch-kontroller- na.	Ljudsignalerna är avaktiver- ade.	Aktivera signalerna.Se avsnittet "Daglig an-vändning".
- tänds.	Automatisk avstängning är på.	Avaktivera hällen och akti- vera den igen.
L tänds.	Barnlås- eller Lås-funktio- nen fungerar.	Se avsnittet "Daglig an-vändning".
F tänds.	Det står inget kokkärl på zonen.	Ställ ett kokkärl på zonen.
Fel kokkärl. Använd rätt typ av kokkärl.		Se avsnittet "Råd och tips".
Diametern på kokkärlets	botten är för liten för zonen.	Använd kokkärl med rätt mått.Se avsnittet "Teknisk infor- mation".
Kokkärlet täcker inte fyr- kanten / korset.		Täck korset/fyrkanten helt.
E och en siffra tänds.	Det har uppstått ett fel på hällen.	Koppla loss hällen från elut- taget en stund. Ta ur eller koppla från säkringen i hu- sets/lägenhetens säkrings- skåp. Anslut igen. Om E tänds igen ber vi dig kon- takta en auktoriserad serv- iceverkstad.
E3 tänds.	Fel på elanslutningen. Mat- ningsspänningen ligger utanför intervallet.	Tala med en behörig elek- triker som kontrollerar in- stallationen.
4 tänds.	Det är fel på hällen eftersom ett kokkärl kokat torrt. Automatisk avstängning och överhettningsskyddet för zonerna är igång.	Stäng av hällen. Ta bort det heta kokkärlet. Slå på zo- nen igen efter ca 30 sekun- der. Om kokkärlet var prob- lemet släcks felmeddelan- det. Restvärmeindikator kan fortsätta lysa. Låt kokkärlet bli tillräckligt svalt. Kontrol- lera om kokkärlet är kompa- tibelt med hällen.Se avsnittet "Råd och tips".
7 tänds.	Kylfläkten är blockerad. Kontrollera om föremålen blockerar kylfläkten. Om 7 tänds igen ber vi dig kontakta en auktoriserad serviceverkstad.
8 tänds.	Fel på elanslutningen. Häll- en är ansluten till en fas en- dast.	Tala med en behörig elek- triker som kontrollerar in- stallationen. Se kopplings- schemat.

7.2 Om du inte finner en lösning...

Kontakta försäljaren eller ett auktoriserat kundservicecenter om du inte kan avhjälpa felet. Uppge uppgifterna på typskylten. Meddela även den tresiffriga koden och koden för glaskeramiken (den sitter i hörnet på hållen) och felmeddelande som

visas. Kontrollera att du har hanterat hällen på korrekt sätt. Annars kommer besök från servicetekniker eller fackhandlare inte att vara kostnadsfritt, inte ens under garantitiden. Anvisningar för kundservice och garantibestämmelser finns i garantihäftet.

8. INSTALLATION

WARNING!

Se säkerhetsavsnitten.

8.1 Före installationen

Innan du installerar hällen ska du anteckna informationen nedan från typskylten. Typskylten sitter nertill på hällen.

Serienummer ....

inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

8.3 Nätkabel

• Hällen är försedd med en nätkabel.
• Byta ut en skadad nätkabel mot följande (eller högre) nätkabeltyp: H05BB-F Tmax 90°C. Kontakta det lokala servicecentret.

8.2 Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga

8.4 Montering

Om du har en skyddslåda (extra tillbehör) behövs inte det främre luftflödesutrymmet på 2 mm och skyddsgolvet direkt under hällen. Skyddslådan (tillbehör) finns inte i alla länder. Kontakta din lokala återförsäljare.

Du kan inte använda skyddslådan om du installerar hällen ovanför en ugn.

9. TEKNISK INFORMATION

9.1 Typskylt

Modell EHDP8740IK PNC 949 596 236 00 Typ 58 GBD CC AU 220 - 240 V 50 - 60 Hz Induktion 7.4 kW Tillverkad i Tyskland Serienr .... 7.4 kW ELECTROLUX

9.2 Specifikation för kokzonerna

Kokzon Nominell ef-fekt (max vär-meläge) [W]	Effektfunktion [W]	Effektfunktion maximal var-aktighet [min]	Kokkärlets di-ameter [mm]
Vänster fram 2300 3200 10 125 - 210
Vänster bak 2300 3200 10 125 - 210
Höger fram 2300 3200 10 125 - 210
Höger bak 2300 3200 10 125 - 210

Kokzonernas effekt kan skilja sig en aning från uppgifterna i tabellen. Den ändras efter kokkärlets material och mått.

För optimalt matlagningsresultat får inte kokkärl större än diametern i tabellen användas.

10. ENERGIEFFEKTIVITET

10.1 Produktinformation enligt EU 66/2014

Modellbeskrivning EHDP8740IK
Typ av häll Häll för inbygg-		nad
Antal kokzoner 4
Uppvärmningsteknik Induktion
Diameter på runda kokzoner (∅)	Vänster fram	21,0 cm
	Vänster bak	21,0 cm
	Höger fram	21,0 cm
	Höger bak	21,0 cm
Energiförbrukning per kokzon (EC electric cooking)	Vänster fram	172,6 Wh / kg
	Vänster bak	174,9 Wh / kg
	Höger fram	178,3 Wh / kg
	Höger bak	174,9 Wh / kg
Energiförbrukning för hällen (EC electric hob)	175,2 Wh / kg

EN 60350-2 - Elektriska matlagningsprodukter - Del 2: Hällar – Metoder för mätning av prestanda

Energimätningarna för kokzonen identifieras av korsen i respektive kokzon.

10.2 Energibesparing

Du kan spara energi vid vardagsmatlagningen om du följer nedanstående tips.

• Värm bara upp den mängd vatten du behöver.
• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på kokzonen innan du aktiverar den.
• Ställ ett mindre kokkärl på mindre kokzoner.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärmen för att hålla maten varm eller för att smälta den.

11. SVERIGE - KUNDTJÄNST OCH SUPPORT

SE

I användarhandboken och på www.electrolux.se finns information om hur mindre fel hanteras och hur produkten ska skötas. Service och/eller installation av

elektriska komponenter och/eller vattenanslutningar ska utföras av en behörig tekniker. Ha inköpskvittot och följande uppgifter till hands när du kontaktar serviceavdelningen:

Du kan få mer hjälp och hämta bruksanvisningar via vår webbplats. Registrera din produkt och få tillgång till mer användbar information om din produkt:

[phone] Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm

www.RegisterElectrolux.com

12. MILJÖSKYDD

Återvinn material med symbolen ⚙ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta

med symbolen 📁 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
