BRUGSANVISNING Y82IS443 - Y82IS443 ELECTROLUX

Tak fordi du købte et Electrolux-apparat. Du har valgt et produkt, som giver dig årtiers professionel erfaring og innovation. Genialt og elegant. Det er designet med dig i tankerne. Så uanset hvornår du bruger den, kan du være sikker på, at du får fantastiske resultater hver gang. Velkommen til Electrolux. Besøg vores hjemmeside for at: Få rådgivning, brochurer, fejlfinding, service- og reparationsinformation: www.electrolux.com/support Registrér dit produkt for at få bedre service: www.registerelectrolux.com Køb tilbehør, forbrugsvarer og originale reservedele til dit apparat: www.electrolux.com/shop

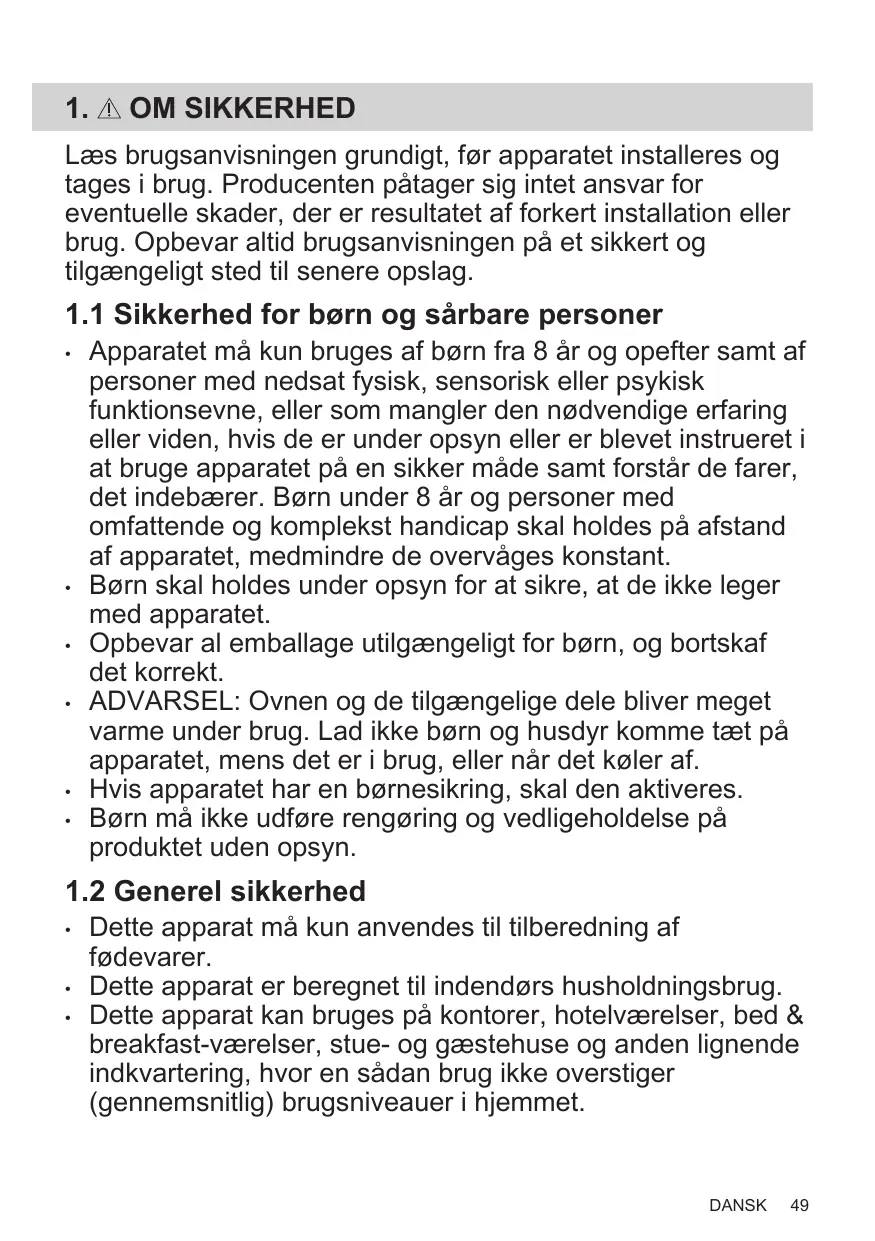

OM SIKKERHED Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og sårbare personer

Apparatet må kun bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de farer, det indebærer. Børn under 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant. Børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet. Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt. ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Lad ikke børn og husdyr komme tæt på apparatet, mens det er i brug, eller når det køler af. Hvis apparatet har en børnesikring, skal den aktiveres. Børn må ikke udføre rengøring og vedligeholdelse på produktet uden opsyn.

Dette apparat må kun anvendes til tilberedning af fødevarer. Dette apparat er beregnet til indendørs husholdningsbrug. Dette apparat kan bruges på kontorer, hotelværelser, bed & breakfast-værelser, stue- og gæstehuse og anden lignende indkvartering, hvor en sådan brug ikke overstiger (gennemsnitlig) brugsniveauer i hjemmet. DANSK

ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne. ADVARSEL: Tilberedning uden opsyn på en kogesektion med fedt eller olie kan være farligt og kan resultere i brand. Brug aldrig vand til at slukke madlavningsbranden. Sluk for apparatet, og dæk flammer med f.eks. et brandtæppe eller et låg. ADVARSEL: Apparatet må ikke forsynes gennem en ekstern kontaktanordning, som f.eks. en timer, eller være sluttet til et kredsløb, der regelmæssigt tændes og slukkes af et forsyningsværk. FORSIGTIG: Tilberedningen skal overvåges. En kortvarig tilberedning skal overvåges kontinuerligt. ADVARSEL: Fare for brand: Opbevar ikke genstande på overfladerne på kogepladen. Læg ikke metalgenstande som knive, gafler, skeer og grydelåg på overfladen af kogepladen, da den kan blive meget varm. Brug ikke apparatet, inden det monteres i den indbyggede struktur. Brug ikke damprenser til at rengøre apparatet. Efter brug skal der slukkes for kogepladen med funktionsvælgeren - stol ikke på gryderegistreringen. Hvis glaskeramikken/glasoverfladen er revnet, skal du slukke for apparatet og afbryde det fra strømnettet. Hvis apparatet er tilsluttet til ledningsnettet direkte ved hjælp af en samledåse, skal du fjerne sikringen for at afbryde apparatet fra strømforsyningen. Kontakt i begge tilfælde det autoriserede servicecenter. Hvis strømledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, det autoriserede servicecenter eller en tekniker med tilsvarende kvalifikationer. ADVARSEL: Brug kun kogesektionssikringer udformet af producenten af madlavningsapparatet, eller som er angivet af producenten af apparatet i brugsanvisningen som DANSK velegnede til brug, eller kogesektionssikringer indbygget i apparatet. Brug af upassende sikringer kan medføre uheld.

ADVARSEL! Apparatet må kun installeres og tilsluttes af en sagkyndig.

Fjern al emballagen. Undlad at installere eller bruge et beskadiget apparat. Følg installationsvejledningen, der følger med apparatet. Mindsteafstanden til andre apparater og enheder skal overholdes. Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj. Forsegl snitfladerne med et tætningsmiddel for at forhindre fugt i at forårsage ekspansion. Beskyt apparatets bund mod damp og fugt. Montér ikke apparatet ved siden af en dør eller under et vindue. Dette for at undgå, at der falder varmt kogegrej ned fra apparatet, når døren eller vinduet åbnes. Hvert apparat har køleblæsere i bunden. Hvis apparatet installeres over en skuffe: – Opbevar ikke små stykker eller ark papir, som kan blive suget ind, da de kan ødelægge køleblæserne eller skade kølesystemet. – Hold en afstand på mindst 2 cm mellem hvidevarens bund og dele, som opbevares i skuffen. Fjern eventuelle separationspaneler, som er monteret i skabet under apparatet.

Alt elektrisk skal tilsluttes af en kvalificeret elektriker. Apparatet skal jordes. Inden hårde hvidevarer serviceres, skal du sørge for, at de er koblet fra strømforsyningen. Sørg for, at parametrene på typeskiltet er kompatible med nettilslutningens elektriske mærkeværdier. Sørg for, at hvidevaren er installeret korrekt. En løs eller forkert netledning eller stik (hvis relevant) kan gøre terminalen for varm. Brug den korrekte netledning. Netledningerne må ikke være viklet sammen. Sørg for, at der er installeret en stødbeskyttelse. Kablet skal forsynes med trækaflastning. Sørg for, at strømkablet eller stikket (hvis relevant) ikke får kontakt med den varme hårde hvidevare eller varmt kogegrej, når du tilslutter hvidevaren til en kontakt i nærheden. Brug ikke multistikadaptere og forlængerledninger. Sørg for ikke at beskadige netstikket (hvis relevant) eller strømkablet. Kontakt vores autoriserede servicecenter eller en elektriker, hvis en beskadiget ledning skal udskiftes. Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj. Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen. Hvis stikkontakten er løs, må du ikke sætte netstikket i. Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten. Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer. DANSK

Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.

ADVARSEL! Risiko for personskade, forbrændinger og elektrisk stød.

Apparatets specifikationer må ikke ændres. Fjern al emballage, mærkning og beskyttelsesfilm (hvis relevant) inden første brug. Sørg for, at ventilationsåbningerne ikke er blokerede. Lad ikke apparatet være uden opsyn under drift. Sæt kogesektionen til "slukket" hver gang efter brug. Læg ikke bestik eller grydelåg på kogezonerne. De kan blive meget varme. Betjen ikke apparatet med våde hænder, eller når det har kontakt med vand. Brug ikke apparatet som arbejds- eller frasætningsplads. Hvis overfladen på apparatet er revnet, skal du øjeblikkeligt afbryde apparatet fra strømforsyningen. Dette for at forhindre elektrisk stød. Brugere med en pacemaker skal holde en afstand på mindst 30 cm fra induktionskogezonerne, når apparatet er i drift. Når du anbringer mad i varm olie, kan det sprøjte.

Stil ikke varmt kogegrej på betjeningspanelet. Stil ikke et varmt grydelåg på kogesektionens glasoverflade. Lad ikke kogegrejet koge tørt. Pas på, at der ikke falder genstande eller kogegrej ned på kogepladen. Dens overflade kan blive beskadiget. Tænd ikke for kogezonerne med tomt kogegrej eller uden kogegrej. Læg ikke alufolie på apparatet. Kogegrej af støbejerneller med en beskadiget bund kan forårsage ridser på glasset eller glaskeramikken. Løft altid disse genstande op, når du skal flytte dem på kogesektionen.

Rengør apparatet jævnligt for at forhindre forringelse af overfladematerialet. Sluk for apparatet, og lad det køle af inden rengøring. Undlad at bruge højtryksrenser eller damp til at rengøre apparatet. Rengør apparatet med en fugtig, blød klud. Brug kun neutrale rengøringsmidler. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.

Fedtstoffer og olie kan frigive brændbare dampe, når de opvarmes. Hold flammer eller opvarmede genstande væk fra fedtstoffer og olie, når du tilbereder mad med dem. De dampe, som meget varm olie udsender, kan forårsage selvantændelse. Brugt olie, der kan indeholde madrester, kan forårsage brand ved en lavere temperatur end olie, der bruges første gang.

DANSK Læg ikke brændbare produkter eller genstande, der er våde med brændbare produkter i nærheden af eller på apparatet. Kontakt det autoriserede servicecenter for at få repareret apparatet. Brug kun originale reservedele. Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom temperatur, vibration, fugt, eller er beregnet til at signalere information om apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.

Tag stikket ud af kontakten. Klip netledningen af tæt ved apparatet og bortskaf den. Kontakt din lokale kommune for at få oplysninger om, hvordan produktet bortskaffes på en korrekt måde.

3.1 Inden installationen

ADVARSEL! Alle elektriske tilslutninger skal udføres af en kvalificeret elektriker. Notér følgende oplysninger fra typeskiltet, før du installerer kogesektionen: Typeskiltet sidder i bunden af kogesektionen. FORSIGTIG! Forbindelser via kontaktstik er forbudt. Serienummer ...........................

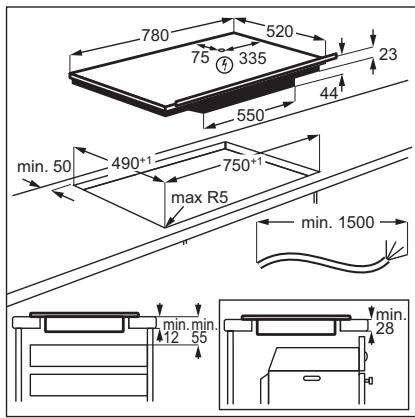

3.2 Indbygningskogesektioner

Brug først indbygningskogesektionerne, når kogesektionen er samlet i de korrekte indbygningsenheder og bordplader, der opfylder kravene.

3.3 Tilslutningskabel

Kogesektionen leveres med tilslutningskabel For at udskifte det beskadigede strømkabel skal du bruge kabeltypen: H05V2V2-Fder kan modstå en temperatur på 90 °C °C eller højere. Den enkelte ledning skal have en diameter på mindst 1,5 mm². Tal med dit lokale servicecenter. Tilslutningskablet må kun udskiftes af en kvalificeret elektriker. 220-240 V~

FORSIGTIG! Undlad at bore eller lodde ledningsenderne. Det er forbudt. FORSIGTIG! Undlad at tilslutte kablet uden kabelendehætte. Enfaset forbindelse

1. Fjern kabelendehætten fra sorte og

2. Fjern en isolering af de brune og sorte

3. Sammenflet de sorte og brune

4. Sæt en ny ledningsendehætte på den

almindelige kabelende (specialværktøj påkrævet). Kabeltværsnit 2 x 1,5 mm² 400V 2~N

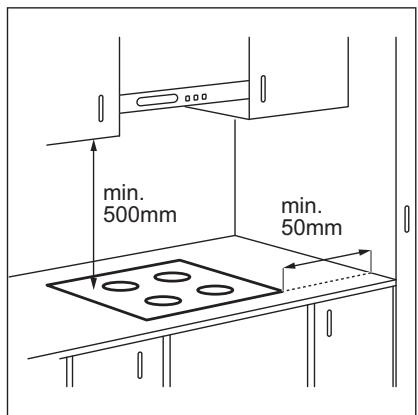

Hvis du installerer kogepladen under en emhætte, bedes du se installationsinstruktionerne til emhætten for den minimale afstand mellem apparaterne.

min. 50mm Find videovejledningen "Sådan installerer du din Electrolux-induktionskogesektion Topplade" ved at skrive det fulde navn, der er angivet på nedenstående grafik. Hvis apparatet installeres over en skuffe, kan kogepladens ventilation opvarme de genstande, der ligger i skuffen, under madlavningsprocessen.

4.1 Oversigt over kogepladens overflade

Tænd / Sluk Tænder / slukker for kogesektionen.

Kogezoneindikatorer for timer Viser den kogezone, som du har tidsindstillet.

Øger eller mindsker tiden. PowerBoost Aktiverer funktionen. Betjeningspanel Indstilling af et varmetrin.

4.3 Display for varmetrin

Display Beskrivelse Kogezonen er slukket. Kogezonen er tændt.

SenseBoil® er i brug. Automatisk opvarmning er i brug. PowerBoost er i brug. Der er en funktionsfejl. + tal

OptiHeat Control (3-trins restvarmeindikator): Tilbereder stadig/holde varm/restvarme. Lås / Børnesikring er i brug. Uegnet eller for lille kogegrej, eller der står intet kogegrej på kogezonen. Automatisk slukning er i brug.

5.1 Strømbegrænsning

Oprindeligt er kogesektionen på sit højest mulige effektniveau. Sådan reduceres eller øges effektniveauet:

1. Sluk for kogesektionen.

i 3 sekunder. Displayet tændes og slukkes.

tændes. i 3 sekunder.

. P 72 tændes. eller

P 35 — 3500 W P 40 — 4000 W P 45 — 4500 W P 50 — 5000 W P 60 — 6000 W P 72 P 15 P 20 FORSIGTIG! Sørg for, at den valgte effekt passer til husholdningens installationssikringer. P 25 P 30 ADVARSEL! Hvis du vælger en af de laveste effektniveauer, virker funktionen SenseBoil® muligvis ikke. Se tabellen herunder. - funktionen virker, ikke. Effektni‐ veauer - funktionen virker P 35 P 40 P 45 P 50 P 60 Kogezone Forreste Bageste Forrest Bageste venstre venstre i midten højre 210 mm 210 mm 145

kogepladen bliver for varm (f.eks. hvis en gryde koger tør). Lad kogezonen køle af, før du bruger kogepladen igen.

Tryk på i 1 sekund for at tænde eller slukke for kogesektionen.

du bruger forkert kogegrej. Symbolet tændes, og kogezonen slukkes automatisk efter 2 minutter. du behøver ikke deaktivere en kogezone eller ændre varmetrinnet. Efter et stykke ADVARSEL! Se kapitlerne om sikkerhed.

6.2 Automatisk slukning

Funktionen slukker automatisk for kogesektionen, hvis:

alle kogezoner deaktiveres, du ikke indstiller varmetrinnet, når kogesektionen er aktiveret, du spilder noget, eller lægger noget på betjeningspanelet i mere end 10 sekunder (en gryde / pande, en klud osv.). Der udsendes et lydsignal, og kogesektionen slukkes. Fjern genstanden, eller rengør kontrolpanelet. tid tændes , og kogesektionen slukkes. Forholdet mellem varmetrinnet og tiden efter, at kogesektionen deaktiveres: Varmeindstillinger Kogesektionen deaktiveres efter 1-3

Sådan indstilles eller ændres varmetrinnet: Tryk på betjeningspanelet ved det korrekte varmetrin, eller bevæg din finger langs betjeningspanelet, indtil du når det ønskede varmetrin. midten af begge zoner, men må ikke overskride områdemarkeringen. Hvis kogegrejet er placeret mellem de to midter, aktiveres Bridge-funktionen ikke.

Så længe kontrollampen er tændt, er der risiko for forbrænding ved restvarme. Induktionskogezoner producerer den varme, der er nødvendig til madlavningen, i selve kogegrejets bund. Glaskeramikken opvarmes af varmen fra kogegrejet. Kontrollamperne tændes, når en kogezone er varm. Kontrollamperne viser niveauet af restvarme for kogezonerne, du bruger: - fortsæt madlavning, - holde varm, - restvarme.

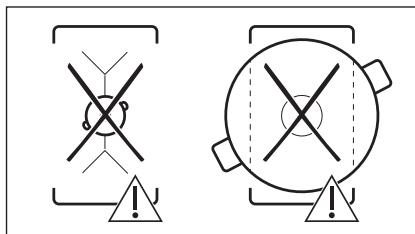

Funktionen virker, når gryden dækker midten af de to zoner. For yderligere oplysninger om korrekt placering af kogegrej henvises til "Brug af kogezoner". Funktionen virker ikke, mens SenseBoil® er i gang. Funktionen forbinder to kogezoner i venstre side, så de fungerer som én samlet. Kontrollampen kan også vises:

• for de tilstødende kogezoner, selv hvis du ikke bruger dem,
• når varmt kogegrej står på kold kogezone,
• når kogepladen er slukket, men kogezonen stadig er varm. Sådan aktiveres funktionen: Tryk på . Tryk på en af betjeningssensorerne for at indstille eller skifte varmetrin. Kontrollampen forsvinder, når kogezonen er kølet af. Sådan slås funktionen fra: Tryk på . Kogesektionerne fungerer uafhængigt.

6.5 Brug af kogezonerne

6.7 Automatisk opvarmning

Sæt kogegrejet i midten af den valgte kogezone. Induktionskogezoner tilpasser sig automatisk til størrelsen af kogegrejets bund. Brug funktionen til at opnå et ønsket varmetrin på kortere tid. Når funktionen er slået til, kører kogezonen ved det højeste varmetrin i starten og fortsætter derefter med at køre ved det ønskede varmetrin. Du kan bruge stort kogegrej placeret på to kogezoner samtidigt. Kogegrejet skal dække

DANSK Vælg først det ønskede varmetrin for den ene af kogezonerne i venstre side. Når funktionen starter, tændes For at aktivere funktionen skal kogezonen være kold. indikatorerne over -symbolet en efter en til vandet når kogepunktet. Sådan aktiveres funktionen for en ( tændes). Tryk kogezone: Tryk på derefter straks et ønsket varmetrin. Efter 3 sekunder tændes

Sådan deaktiveres funktionen: Ændr varmetrinnet. Er alle kogezoner i brug eller er der restvarme på dem alle, udsender kogezonen et bip,

Funktionen tilfører ekstra effekt til induktionszonerne. Funktionen kan aktiveres, så den kun fungerer som induktionszone i et begrænset stykke tid. Når tiden er gået, stilles induktionszonen automatisk tilbage til det højeste varmetrin. lyser. Indstil først varmetrinnet til kogezonen og derefter funktionen. Sådan slår du funktionen fra: Skift varmetrinnet. Sådan indstilles kogezonen: Tryk en eller

Funktionen regulerer automatisk vandtemperaturen så det ikke koger over ved kogepunktet. Er der restvarme (

på kogeområdet, høres et akustisk signal og funktionen starter ikke. Berør for at deaktivere funktionen (funktionen deaktiveres, og varmetrinnet går ned til 0), eller berør kontrollinjen og juster varmetrinnet manuelt.

• Nedtællingstimer Du kan bruge denne funktion til at indstille længden af en enkelt tilberedning. Sådan aktiveres funktionen for en

blinker og indikatorer over funktionen starter ikke.

Se kapitlet “Tekniske data”. kogezone: Tryk på Når funktionen mærker kogepunktet, udsendes et akustisk signal og varmeniveauet skifter automatisk til 8.

for at aktivere funktionen. Et blinkende vises for kogezoner, som du kan bruge funktionen til.

3. Tryk på kontrolbjælken for en kogezone,

som du ønsker at starte funktionen for (mellem varmetrinnet 1-14). Funktionen starter. Vælger du ikke kogezonen inden 5 sekunder, aktiveres funktionen ikke. flere gange på , til kontrollampen for en kogezone vises. Sådan aktiveres funktionen: Tryk på timeren for at indstille tiden (00 - 99 minutter). Når kontrollampen for kogezonen begynder at blinke, er nedtællingen begyndt. Sådan vises den resterende tid: Tryk på for at indstille kogezonen. Lampen for kogezonen begynder at blinke. Displayet viser resttiden. Sådan ændres tiden: Tryk på indstille kogezonen. Tryk på for at eller

Sådan slår du funktionen fra: Tryk på for at indstille kogezonen, og tryk derefter på . Uret tæller ned til 00. Lampen for kogezonen forsvinder. Når nedtællingen ender, udsendes der et lydsignal, og 00 blinker. Kogezonen slukkes. DANSK

• CountUp Timer Du kan bruge denne funktion til at holde øje med, hvor længe kogezonen er tændt. Sådan slår du funktionen fra: Tryk på Det forrige varmetrin aktiveres. Når du slukker for kogesektionen, deaktiverer du også denne funktion. Sådan indstilles kogezonen: Tryk en eller flere gange på , til kontrollampen for en kogezone vises. Sådan aktiveres funktionen: Tryk på

timeren. vises. Når kontrollampen for kogezonen begynder at blinke, er tællingen begyndt. Displayet skifter mellem forløbne tid (i minutter). og den Funktionen hindrer utilsigtet betjening af kogesektionen. Sådan aktiveres funktionen: Tænd for kogesektionen med varmetrin. Tryk på . Indstil ikke et i 4 sekunder. Sådan får du vist, hvor længe kogezonen tændes. Sluk for kogesektionen med for at indstille er tændt: Tryk på kogezonen. Lampen for kogezonen begynder at blinke. Displayet viser, hvor længe zonen har været tændt. varmetrin. Tryk på Sådan slår du funktionen fra: Tryk på og derefter på eller kogezonen forsvinder.

Sådan slår du funktionen fra: Tænd for kogesektionen med . Indstil ikke et i 4 sekunder. tændes. Sluk for kogesektionen med

Sådan tilsidesættes funktionen til en enkelt tilberedning: Tænd for . Lampen for

• Minutur Du kan bruge denne funktion, når kogesektionen er tændt, og kogezonerne kan ikke betjenes. Displayet viser varmetrinnet Sådan aktiveres funktionen: Tryk på

tændes. Tryk på i 4 sekunder. Indstil varmetrinnet inden 10 sekunder. Kogesektionen kan betjenes. Når du tænder for kogesektionen med aktiveres funktionen igen.

(Deaktivering og aktivering af lyd) tryk derefter på timerens eller for at indstille tiden. Når tiden er gået, udsendes der et lydsignal, og 00 blinker. Sluk for kogesektionen. Tryk på sekunder. Displayet tændes og slukkes. Tryk Sådan stoppes lyden: Tryk på

Funktionen påvirker ikke betjeningen af kogezonerne. Betjeningspanelet kan låses, mens kogezonerne er aktive. Det forhindrer utilsigtet ændring af varmetrinnet. DANSK tændes. Tryk

på timeren for at vælge ét af følgende:

- lyden er slukket Når funktionen er indstillet til høre lyd, når: Indstil først varmetrinnet.

eller - lyden er tændt Vent, indtil kogesektionen slukkes automatisk, for at bekræfte dit valg.

Sådan aktiveres funktionen: Tryk på tændes i 4 sekunder. Timeren forbliver tændt. i 3 sekunder.

, kan du kun du trykker på Minutur tæller ned Nedtællingstimer tæller ned du anbringer noget på betjeningspanelet.

Hvis flere zoner er aktive, og den brugte effekt overskrider strømbegrænsningen, fordeler denne funktion den tilgængelige effekt mellem alle kogezoner (tilsluttet til samme fase). Kogesektionen styrer varmeindstillingerne for at beskytte sikringerne i huset. Kogezonerne grupperes efter placering og antal faser i kogesektionen. Hver fase har en maksimal elektrisk belastning på (3700 W). Hvis kogesektionen når grænsen for den maksimalt tilgængelige effekt inden for én fase, reduceres effekten af kogezonerne automatisk.

• Varmetrinnet for den valgte kogezone prioriteres altid. Den resterende effekt fordeles mellem de tidligere aktiverede kogezoner i modsat rækkefølge af valg.
• Varmetrinsvisningen af de reducerede zoner skifter mellem det første valgte varmetrin og den reducerede varmetrin.
• Vent, indtil displayet holder op med at blinke eller reducerer varmetrinnet for den valgte kogezone. Kogezonerne fortsætter med at køre med det reducerede varmetrin. Skift om nødvendigt varmetrin for kogezonerne manuelt. Se illustrationen for mulige kombinationer, hvor effekten kan fordeles mellem kogezonerne. temperaturen af det varmeste kogegrej på kogesektionen. Du kan også betjene blæseren manuelt. På de fleste emhætter er fjernbetjeningssystemet som standard slået fra. Aktiver det, før du bruger funktionen. Få flere oplysninger i vejledningen til emhætten.

Det er en avanceret automatisk funktion, som forbinder kogesektionen til en særlig emhætte. Både kogesektionen og emhætten har en infrarød signalkommunikator. Blæserens hastighed defineres automatisk på baggrund af funktionens indstilling og Automatisk betjening af funktionen For at aktivere funktionen automatisk skal den automatiske tilstand stå på H1 - H6. Kogepladen er oprindeligt indstillet til H5. Emhætten reagerer, når du betjener kogesektionen. Kogesektionen registrerer automatisk kogegrejets temperatur og justerer blæserens hastighed. Automatiske tilstande Automa‐ tisk be‐ lysning Kog‐ ning1) Steg‐ ning2) Tilstand H0 Fra Fra Fra Tilstand H1 Til Fra Fra Tilstand Til Blæserha‐ stighed 1 Blæserha‐ stighed 1 Tilstand H3 Til Fra Blæserha‐ stighed 1 Tilstand H4 Til Blæserha‐ stighed 1 Blæserha‐ stighed 1 Tilstand H5 Til Blæserha‐ stighed 1 Blæserha‐ stighed 2 Tilstand H6 Til Blæserha‐ stighed 2 Blæserha‐ stighed 3 H2 3)

1) Kogesektionen registrerer kogeprocessen og

slår blæserhastigheden til i overensstemmelse med den automatiske tilstand.

2) Kogesektionen registrerer stegeprocessen og

slår blæserhastigheden til i overensstemmelse med den automatiske tilstand.

3) Denne tilstand aktiverer blæseren og lyset og

afhænger ikke af temperaturen. Ændring af automatisk tilstand

1. Sluk for kogesektionen.

i 3 sekunder. Displayet tændes og slukkes. DANSK

på et par gange, indtil tændes.

på timeren for at vælge en automatisk tilstand. For at betjene emhætten direkte på emhættepanelet skal du deaktivere den automatiske tilstand af funktionen. Når du afslutter tilberedningen og slukker for kogesektionen, kan emhætteblæseren stadigvæk være tændt i et vist stykke tid. Efter denne tid deaktiverer systemet automatisk blæseren og forhindrer en utilsigtet aktivering af blæseren i de næste 30 sekunder. betjening af funktionen og giver dig mulighed for at ændre blæserhastigheden manuelt. Når du trykker på , hæves blæserhastigheden med et trin. Når du når et igen, intensivt niveau og trykker på indstiller du blæserhastigheden til 0, hvilket for deaktiverer emhætteblæseren. Berør at starte blæseren igen med blæserhastighed. Sluk og tænd igen for kogesektionen for at aktivere funktionens automatiske betjening. Aktivering af lyset Du kan indstille kogesektionen til automatisk at tænde lyset, når du aktiverer kogesektionen. Det gøres ved at indstille den automatiske tilstand til H1 – H6. Lyset på emhætten slukkes 2 minutter efter, at kogesektionen er slukket. Manuel betjening af blæserhastigheden Du kan også betjene funktionen manuelt. Det gøres ved at trykke på , når kogepladen er tændt. Dette deaktiverer den automatiske

Da induktionskogezoner har et stærkt elektromagnetisk felt, skabes der hurtigt varme i kogegrejet. Brug induktionskogezonerne med egnet kogegrej.

Bunden af kogegrejet skal være så tyk og plan som mulig.

• Sørg for, at kogegrejets bund er ren og tør, inden det placeres på kogesektionens overflade.
• For at undgå ridser bør du ikke skubbe eller trække gryden hen over det keramiske glas. Kogegrejets materiale

Korrekt: støbejern, stål, emaljeret jern, rustfrit stål, sandwichbund (med en korrekt mærkning fra producenten).

• Ikke korrekt: aluminium, kobber, messing, glas, keramik, porcelæn. Kogegrej er egnet til induktionskogeplader, hvis:

Vand hurtigt kommer i kog på en zone, der står på det højeste varmetrin.

• en magnet tiltrækkes af bunden af kogegrejet. Kogegrejets mål

Induktionskogezoner tilpasser sig automatisk til størrelsen af kogegrejets bund. Kogezonens effektivitet er relateret til kogegrejets diameter. Kogegrej med en mindre diameter end den minimale modtager kun en del af den effekt, kogezonen skaber. Af hensyn til sikkerheden og de optimale madlavningsresultater må der ikke bruges større kogegrej end angivet i “Specifikation af kogezoner”. Undgå at holde kogegrejet tæt på betjeningspanelet under tilberedningen. Det kan påvirke betjeningspanelet eller aktivere kogesektionens funktioner ved et uheld.

små knald: kogegrejet består af forskellige materialer (en sandwichstruktur).

• fløjtende lyd: du bruger en kogezone på et højt varmetrin, og kogegrejet består af flere materialer (en sandwichstruktur).
• brummen: du bruger et højt varmetrin.
• klikken: der opstår elektrisk omskiftning.
• hvislen, summen: bæseren kører. Lydene er normale og betyder ikke, at der er noget galt.

7.3 Råd til SenseBoil®

Funktionen er bedst til kogning af vand og kartofler. Det virker ikke med støbejernog nonstick-kogegrej, fx keramisk coating. En emaljeret stålpande anbefales til at koge kartofler. Kontroller, at den gryde du vælger, egner sig til SenseBoil® at overvåge første kogning.

ikke mindre end 1 eller mere end 5 liter vand. Sørg for den samlede vægt af vandet (eller vand og kartofler) er mellem 1 og 5 kg. Skal du koge kartofler, så sørg for de dækkes helt af vandet og husk at mindst en fjerdedel af gryden er tom. Du får det bedste resultat ved at koge hele mellemstore kartofler med skræl. Sørg for, at du ikke pakker kartoflerne for tæt. Undgå rystelser mens funktionen bruges (f.eks. brug af blender eller en mobiltelefon i nærheden). Bruger du salt, så kom det i når det koger. Funktionen virker måske ikke til vandkedler og expressokander.

7.4 Öko Timer (Eco-timer)

For at spare energi bør kogezonens varmelegeme slukkes, før minuturet lyder. Forskellen i betjeningstiden afhænger af det indstillede varmetrin og varigheden af tilberedningen.

7.5 Eksempler på anvendelse

Sammenhængen mellem en zones varmeindstilling og dens strømforbrug er ikke lineær. Når du øger varmetrinnet, er det ikke proportionelt med forøgelsen af kogezonens strømforbrug. Det betyder, at en kogezone med middel varmetrin bruger under halvdelen af dens effekt. Data i tabellen er kun vejledende. For at bruge SenseBoil® effektivt skal du gøre følgende:

Fyld gryden mellem halvt og trekvart med koldt vand med min. 4 cm til kanten. Brug Varmetrin Anvendes til: Tid (min.) Råd

At holde færdigtilberedt mad varm. efter be‐ hov Læg et låg på kogegrejet. 1-3 Hollandaise, smelt: smør, chokolade, husblas.

Varmetrin Anvendes til: Tid (min.) Råd 3-5 Videre kogning af ris og mælkeretter, opvarmning af færdigretter.

Tilsæt mindst dobbelt så meget væske som ris, rør rundt i mælkeretter midt under tilberedningen. 5-7 Dampning af grøntsager, fisk, kød.

Tilsæt et par spsk. væske. 7-9 Dampning af kartofler.

Brug højst ¼ l vand til 750 g kartofler. 7-9 Kogning af større portioner, sammen‐ kogte retter og supper.

Op til 3 l væske plus ingredienser.

Nænsom stegning: schnitzler, cordon bleu (kalvekød), koteletter, frikadeller, pølser, lever, æg, pandekager, æble‐ skiver. efter be‐ hov Vendes undervejs.

Kogning af vand, pasta, bruning af kød (gullasch, grydesteg), friturekogning af pommes fri‐ tes. Kogning af større mængder vand. PowerBoost er aktiveret.

7.6 Råd og tips til Hob²Hood

Gør følgende, når du betjener kogesektionen med funktionen:

Beskyt emhættepanelet mod direkte sollys.

• Undgå at rette halogenlys mod emhættepanelet.
• Tildæk ikke kogepladens betjeningspanel.
• Afbryd ikke signalet mellem kogesektionen og emhætten (f.eks. med hånden, et håndtag til kogegrejet eller en høj gryde). Se billedet. Emhætten, der er vist herunder, er kun til illustrationsformål. Andre fjernbetjente apparater kan blokere signalet. Brug ikke sådanne apparater i nærheden af kogesektionen, mens Hob²Hood er tændt. Emhætter med Hob²Hood-funktion For at finde det fulde sortiment af emhætter, der fungerer med denne funktion, kan du se vores kundenetsted. Electrolux-emhætter, der fungerer med denne funktion, skal have symbolet .

Rengør kogepladen efter hver brug. Brug altid kogegrej med en ren bund. Ridser eller mørke pletter på overfladen har ingen betydning for, hvordan kogepladen fungerer. Brug et specielt rengøringsmiddel til overfladen på kogesektionen. Brug en speciel skraber til glasset.

8.2 Rengøring af kogesektionen

ellers kan beskadige kogesektionen. Vær forsigtig for at undgå forbrændinger. Brug en specialskraber til kogesektioner på glasoverfladen, og bevæg bladet hen over overfladen. Fjernes, når kogepladen er tilstrækkelig kold: Kalkringe, vandringe, fedtpletter, metallisk misfarvning. Rengør kogesektionen med en fugtig klud og et ikke-slibende opvaskemiddel. Tør kogepladen af med en blød klud efter rengøring. Fjern skinnende metallisk misfarvning: Brug en opløsning af vand med eddike og rengør glasoverfladen med en klud. Fjern straks: smeltet plastik, plastfolie, salt, sukker og mad med sukker, da snavs

9.1 Hvad gør jeg, hvis ...

Problem Mulig årsag Afhjælpning Kogesektionen kan ikke tændes eller betjenes. Kogesektionen er ikke tilsluttet lys‐ nettet, eller også er den tilsluttet for‐ kert. Kontrollér, om kogesektionen er tilslut‐ tet korrekt til lysnettet. Sikringen er sprunget. Kontrollér, om sikringen er årsagen til fejlen. Kontakt en kvalificeret elektri‐ ker, hvis sikringen springer flere gange i træk. Du indstillede ikke varmen i 10 se‐ kunder. Tænd for kogesektionen igen, og ind‐ stil varmetrinnet på under 10 sekun‐ der. Du har rørt ved to eller flere sensor‐ felter samtidigt. Berør kun ét sensorfelt. Der er vand eller fedtstænk på betje‐ Rengør betjeningspanelet. ningspanelet. Du kan høre en konstant biplyd. Den elektriske tilslutning er forkert. Kobl kogesektionen fra lysnettet. Bed en autoriseret elektriker om at kontrol‐ lere installationen. DANSK

Problem Mulig årsag Afhjælpning Der udsendes et lydsignal, og ko‐ Du har lagt noget på et eller flere gesektionen slukkes. sensorfelter. Der udsendes et lydsignal, når kogesektionen slukkes. Fjern genstanden fra sensorfelterne. Kogesektionen slukkes. Fjern genstanden fra sensorfeltet. Du har lagt noget på sensorfeltet

Restvarmeindikator tænder ikke. Kogezonen er ikke varm, fordi den kun har været tændt i kort tid, eller også er sensoren beskadiget. Kontakt et autoriseret servicecenter, hvis zonen har været i drift tilstrække‐ ligt længe til at være varm. Du bruger en meget høj gryde, som blokerer for signalet. Brug en mindre gryde, skift kogezone, eller betjen emhætten manuelt. Det højeste varmetrin er indstillet. Det højeste varmetrin har samme ef‐ fekt som funktionen. Zonen er varm. Sørg for, at zonen afkøles tilstrække‐ ligt. Varmetrinnet skifter mellem to forskellige trin. Effektstyring er tændt. Se "Daglig brug". Betjeningspanelet bliver meget varmt at røre ved. Kogegrejet er for stort, eller du an‐ bringer det for tæt på betjeningspa‐ nelet. Sæt om muligt stort kogegrej på de ba‐ geste kogezoner. Der afgives ingen lyd, når der trykkes på tasterne. Lydene er slået fra. Aktivering af lydene. Se “Daglig brug”. Børnesikring eller Lås er tændt. Se "Daglig brug". Der står ikke noget kogegrej på zo‐ nen. Sæt kogegrej på zonen. Der er brugt forkert kogegrej. Brug kogegrej, der er egnet til indukti‐ onskogeplader. Se “Råd og tips”. Diameteren på kogegrejets bund er for lille for zonen. Brug kogegrej med korrekt størrelse. Se under “Tekniske data”. Automatisk opvarmning går ikke i gang. tændes. tændes.

vises skiftevis. Du hører et bip og indikatorerne over blinker og SenseBoil® starter ikke.

DANSK For lidt effekt på grund af ustabilt ko‐ Brug den passende type kogegrej. Se gegrej eller tom gryde. kapitlet “Råd og tips” og “Tekniske da‐ ta”. Du må ikke aktivere en zone med en tom gryde. Gryden er tom eller indeholder lidt væske, som ikke er vand, f.eks. olie. Undgå at bruge funktionen med andre væsker end vand. Der er for meget eller for lidt vand i gryden. Du koger noget andet end vand og kartofler. Kogepunktet er ændret og SenseBoil® virker ikke. Kog kun vand og kartofler med brug af SenseBoil®. Se "Råd og tips". Ingen af kogezonerne er klar til brug med SenseBoil®. Der er restvarme på de kogezoner, du ønsker at væl‐ ge, eller de fortsat er i brug. Afslut dine tidligere madlavningsaktivi‐ teter, og vælg en ledig kogezone uden restvarme. Problem og et tal lyser. Mulig årsag Afhjælpning Der er en fejl i kogesektionen. Sluk for kogesektionen, og tænd den igen efter 30 sekunder. Hvis tæn‐ des igen, skal kogesektionen afbrydes fra elforsyningen. Tilslut kogesektionen igen efter 30 sekunder. Tal med et autoriseret servicecenter, hvis proble‐ met fortsætter.

9.2 Hvis du ikke kan løse

problemet ... Kontakt din forhandler eller et autoriseret servicecenter, hvis du ikke selv kan løse problemet. Oplys specifikationerne på typeskiltet. Oplys desuden den trecifrede kode på glaskeramikken (der står i hjørnet af glaspladen) og den fejlmeddelelse, der vises. Kontrollér, at du har betjent kogesektionen korrekt. Hvis fejlen skyldes forkert betjening, er et teknikerbesøg ikke gratis, heller ikke i garantiperioden. Oplysninger om garantiperiode og autoriserede servicecentre fremgår af garantihæftet.

Effekten af kogezonen kan variere i mindre intervaller fra data i tabellen. Det skifter med kogegrejets materiale og mål. Til optimale madlavningsresultater bør du ikke bruge kogegrej, der er større end diameteren i tabellen. DANSK

Identifikation af model Y82IS443 Type kogesektion Indbygget kogesektion Antal kogezoner

Opvarmningsteknologi Induktion Diameter af runde kogezoner (Ø) Forreste venstre Bageste venstre Forrest i midten Bageste højre

Kogesektionens energiforbrug (EC electric hob) IEC / EN 60350-2 – Elektroniske husholdningsapparater til madlavning – Del 2: Kogesektioner – Metoder til måling af ydeevne. Energimålingerne, som referer til kogeområdet, identificeres ved markeringerne for de respektive kogezoner.

Når du opvarmer vand, bør du kun bruge den nødvendige mængde. Kom altid låg på kogegrejet, hvis det er muligt. Sæt kogegrejet direkte i midten af kogezonen. Brug restvarmen til at holde maden varm eller til at smelte mad.

11.2 energibesparelse

Du kan spare energi ved madlavning i hverdagen, hvis du følger nedenstående råd.

Genbrug materialer med symbolet . Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke apparater, der er

DANSK mærket med symbolet , sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.
