Merkki	Electrolux
Malli	Y82IS443
Tuotetyyppi	Induktiotaso upotettava
Keittoalueiden määrä	4
Lämmitystekniikka	Induktio
Sähköliitäntä	220-240 V / 400 V 2N, 50/60 Hz
Maksimiteho yhteensä	7.2 kW (7200 W)
PowerBoost-toiminto	Kyllä (jopa 3600 W vyöhykkeestä riippuen)
SenseBoil®-toiminto	Kyllä (automaattinen kiehumisen hallinta)
Bridge-toiminto	Kyllä (kahden vasemman vyöhykkeen yhdistäminen)
Hob²Hood-toiminto	Kyllä (viestintä yhteensopivan liesituulettimen kanssa)
Automaattinen turvakatkaisu	Kyllä
Lapsilukko	Kyllä
Ohjauslukitus	Kyllä
Ajastin	Kyllä (tiimalasiajastin ja keittiöajastin)
Jäännöslämmön osoitin	Kyllä (3 tasoa: / / )
Tehonhallinta	Kyllä (tehon jakaminen vaiheiden kesken)
Vyöhykkeiden mitat (halkaisija)	Vasen etu: 21,0 cm Vasen taka: 21,0 cm Keskietu: 14,5 cm Oikea taka: 24,0 cm
Energiankulutus vyöhykkeittäin	Vasen etu: 179,6 Wh/kg Vasen taka: 177,0 Wh/kg Keskietu: 180,2 Wh/kg Oikea taka: 174,6 Wh/kg
Tason energiankulutus	177,9 Wh/kg
Suositeltu puhdistus	Kostea pehmeä liina ja hankaamaton pesuaine; erityinen kaavin palaneille jäämille
Varaosat	Käytä ainoastaan alkuperäisiä Electrolux-varaosia
Korjattavuus	Ota yhteyttä valtuutettuun huoltoon

Usein kysytyt kysymykset - Y82IS443 - Y82IS443 ELECTROLUX

Kuinka keittotaso kytketään päälle ja pois?

Paina ①-painiketta 1 sekunnin ajan kytkeäksesi tason päälle tai pois.

Mitä tehdä, jos keittotaso ei syty?

Tarkista, että laite on kytketty oikein ja että sulake ei ole palanut. Jos ongelma jatkuu, ota yhteyttä pätevään sähköasentajaan.

Kuinka PowerBoost-toimintoa käytetään?

Paina P-painiketta aktivoidaksesi PowerBoostin vyöhykkeellä. Toiminto kestää rajoitetun ajan (katso ominaisuuksia), minkä jälkeen vyöhyke palaa automaattisesti korkeimmalle tasolle.

Kuinka SenseBoil® toimii?

Aktivoi toiminto painamalla SenseBoil®, ja valitse sitten kylmä vyöhyke. Taso kuumenee kiehuvaksi ja vähentää automaattisesti tasoa 8:aan estääkseen ylikiehumisen.

Kuinka ohjaimet lukitaan kypsennyksen aikana?

Paina Lukitus-painiketta (lukkosymboli) lukitaksesi paneelin. Lukituksen avaamiseksi paina samaa painiketta uudelleen.

Kuinka keraaminen pinta puhdistetaan?

Käytä kosteaa pehmeää liinaa ja hankaamatonta pesuainetta. Palaneille jäämille käytä erityistä kaavinta pitäen sitä vinossa. Älä koskaan käytä höyrypuhdistinta.

Miksi jäännöslämmön merkkivalo ei syty?

Jos vyöhyke on toiminut lyhyen aikaa, se ei välttämättä ole tarpeeksi kuuma. Jos anturi on viallinen, ota yhteyttä huoltoon.

Kuinka ajastin asetetaan?

Valitse keittoalue painamalla ① useita kertoja, kunnes sen merkkivalo vilkkuu, ja aseta aika ajastimen + ja --painikkeilla.

Mitä tarkoittaa E-virhekoodi näytössä?

Koodi E ja sen jälkeen numero tarkoittaa häiriötä. Sammuta taso ja odota 30 sekuntia ennen uudelleen käynnistystä. Jos koodi ilmestyy uudelleen, irrota laite verkosta ja ota yhteyttä huoltoon.

Kuinka lapsilukko aktivoidaan?

Sammuta taso, paina sitten ②-painiketta, kunnes L tulee näkyviin. Sammuta uudelleen ①-painikkeella. Poistaaksesi tilapäisesti käytöstä, kytke taso päälle ja paina ②-painiketta 4 sekunnin ajan.

KÄYTTÖOHJE Y82IS443 - Y82IS443 ELECTROLUX

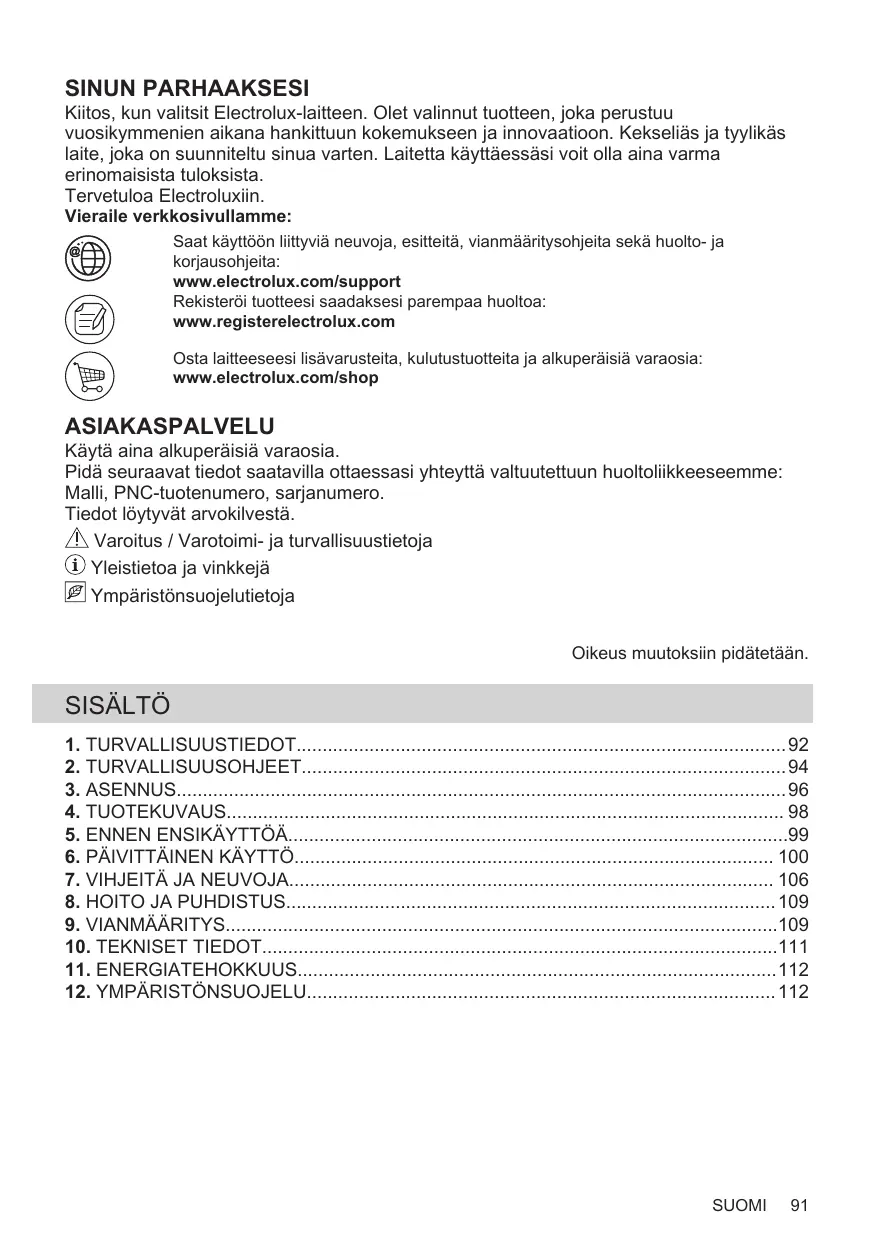

Käyttoohje FI 91 Keittotaso

Kiitos, kun valitsit Electrolux-laitteen. Olet valinnut tuotteen, joka perustuu vuosikymmenien aikana hankittuun kokemukseen ja innovaation. Kekseläs ja tyylikäs laite, joka on suunniteltu sinua varten. Laitetta käytäessä voit olla aina varma erinomaisista tuloksista.

Tervetuloa Electroluxiin.

Vieraile verkkosivullamme:

Saat käytöön liittyviä nuvoja, esitteitä, vianmaäritysohjeita sekä huolto- ja

korjausohjeita:

www.electrolux.com/support

Rekisteröi tuotteesi saadaksesi parempaa huoltoa:

www.registerelectrolux.com

Osta laitteeseisi lisavarusteita, kulutustuotteita ja alkuperäisia varaosia:

www.electrolux.com/shop

ASIAKASPALVELU

Käytä aina alkuperäisä varaosia.

Pidä seuraavat tiedot saatavilla otaessasi yhteyttä valtuutettuun huoltolikkeeseemme:

Malli, PNC-tuotenumero, sarjanumero.

Tiedot lótyvát arvokilvesta.

Varoitus / Varotoimi- ja turvallisuustietoja
Yleistietoa ja vinkkejä
Ymparistonsuojelutietoja

Oikeus muutoksiin pidatetään.

SISÄLTÖ

1. TURVALLISUUSTIEDOT 92
2. TURVALLISUUSOHJEET 94
   3.ASENNUS. 96
   4.TUOTEKUVAUS. 98
3. ENNEN ENSIKÄYTTÖA 99
   6.PAIVITTAINEN KAYTTO 100
4. VIHJEITÄ JA NEUVOJA 106
   8.HOITO JA PUHDISTUS 109
5. VIANMAÄRITYS 109
6. TEKNISET TIEDOT 111
7. ENERGIATEHOKKUUS 112
8. YMPÄRISTÖNSUOJELU 112

1. TURVALLISUUSTIEDOT

Lue laiteen mukana toimitetut ohjeet ennen laitteen asennusta ja käytöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytösta. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käytökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyxisiä, aisteihin liittyvä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttaa tätä laitetta vain, josheitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärvat käyttoön liittyvä vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, elleiheitä valvota jatkuvasti.

• Lapsia on valvottava, jotta he eivat ryhdy leikkimään laitteella.
• Kaikki pakkaukset tulee pitäälasten ulottumattomissa ja havittä asianmukaisesti.
  VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat kayton aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lahettyviltä sen ollessa toiminassa tai jäähymässä.
• Jos laitteessa on lapsilukko, sitä on käytettävä.
• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käytäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

Tämä laite on tarkoitettu ainoastaan ruoanlaittoon.
Tämä laite on tarkoitetu yhden kotitalouden käyttoön sisätiloissa.

• Tātā laitetta voidaan kāyttāa toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissa majoitustiloissa, joissa kyseinen kāyttö ei ylīta (keskimaārāisia) kotitalouskāytön tasoja.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Varo koskettamasta uunin lämmitysvastuksia.
  VAROITUS: Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista, ja se voi aiheuttaa tulipalon.
• Älä koskaan käytä vettä ruoanvalmistuksen aiheuttaman tulipalon sammuttamiseen. Kytke laite pois pälätä ja peitä liekit esim. sammutuspeitteellä tai Kannella.
  VAROITUS: Laitteeseen ei saa liittä ulkoista kytkintä, kuten ajastinta, eikä sitä saa liittä virtapiirin, jonka sähkölaitos saannöllisin valiajoin kytkee paallee/pois paälta.
  HUOMIO: Ruoan kypsymista tulee valvoa jatkuvasti. Lyhyen jakson ruoan kypsymista tulee valvoa jatkuvasti.
  VAROITUS: Tulipalon vaara: Älä säilytä esineitä keittotason pinnoilla.
• Metalliesineitä, kuten veitsä,haarukoita, lusikoita ja kansia ei saa asettaa keittotason pinnalle, koska ne voivat kuumentua.
• Älä käytä laitetta ennen kuin se on asennettu kalusteeseen.
• Laitteen puhdistuksessa ei saa käyttaa hövrypesuria.
• Älä luota keittoastian tunnistimeen, vaan kytke keittotason vastus.POIS paälta sen sātimellä.
• Jos keraaminen/lasipinta on vaurioitunut, katkaise virta laitteesta ja irrota pistoke pistorasiasta. Jos laite on liitetty sähköverkkoon suoraan kytkentäketeloa käyttaen, irrota sulake virran katkaisemiseksi laitteesta. Ota yhteyttä valtuutettuun huoltopalveluun kummassakin tapauksessa.
• Jos virtajohto vauroituu, sen saa sähkövaaran välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.
  VAROITUS: Käytä ainoastaan kodinkoneen valmistajan suunnittelemia keittotason suojia, laitteen valmistajan

käytöohjeessa märitettyjä suojia tai keittotason mukana toimitetuja suojia. Virheellisten suojien käytö voi aiheuttaa onnettouuksia.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Laitteen asennuksen ja liitannat
saa suorittaa vain
ammattitaitoinen henkilo.

VAROITUS!

Virheellinen käytö voi aiheuttaa
henkilövahinkoja tai laitteen
vauroitumisen.

• Poista kaikki pakkausmaterialiaalit.
  Vaurioitunutta laitetta ei saa asentaa tai kaytttaa.
  Noudata koneen mukana toimitetuja asennusohjeita.
  Noudata mainittuja vahimmäisetäisykyksiä muihin laitteisin ja kalusteisin.
• Siirra laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineita ja suojaavia jalkineita.
  Tiivistä kaapin leikkauspinnat tiivisteaineella estaaksesi kosteuden aiheuttaman turpoamisen.
• Suojaa laitteen alaosa hóryltä ja kosteudelta.
• Alä asenna laitetta oven viereen tai ikkunan alapuolle. Tällöin keittoastioiden putoaminen laitteesta välteään oven tai ikkunan avaamisen yhteydessä.
  Kunkin laitteen alaosassa on jaahdytyspuhaltimet.

• Jos laite asennetaan laatikon ylapuolle:

• Älä sälytä laatikossa pienä kappaleita tai paperiarkkeja, jotka voivat päästä laitteeseen. Muutoin ne voivat vahingoittaa jähdytyspuhaltimia tai heikentää jähdytysjärestelmän tehoa.

• Varmista, etta laitteen alaosan ja vetolaatikossa saïyytettävien esineiden valinen etäisyys on vähintään 2 cm.

• Poista laitteen alla olevaan kaappiin mahdollisesti asennetut erotuslevyt.

2.2 Sähköktkentä

VAROITUS!

Tulipalo- ja sahköiskuvaara.

• Kaikki sahkölitännat on teetettä patevälla sahkoasentajalla.
  Laite on maadoitettava.
• Varmista ennen toimenpiteiden suorittamista, etta laite on irrotetu sahkoverkosta.
• Varmista, etta arvokilvessa olevat parametrit ovat verkkovirtalähteen sahkoarvojen mukaisia.
• Varmista, etta laite on asennettu oikein. Löysät tai väränlaiset virtajohdot tai pistokkeet (jos olemassa) voivat aiheuttaa liittimen ylikuumenemisen.
  Käytö iokeaa verkkovirtajohtoa.
• Älä päästävirtajohtoa sotkeutumaan.
  Tarkista, etta iskusuojaus on asennettu.
  Käytä johdossa vedonpoistajaa.
• Varmista, ettei virtajohto tai pistoke (jos sellainen on) kosketa kuumaan laitteseen tai kuumiin keittoastioihin, kun liität laitteen pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke (jos sellainen on) tai virtajoho vaurioidu. Ota yhteyttä valtuutettuun huoltolikkeeseemme tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi.
  Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman tyokaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on lóysästi kiinni virtajohdossa, alä kiinnitā sitā pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrotaessasi. Vedä aina pistokkeesta.

Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
Sahkoasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sahkoverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vahintaan 3 mm.

2.3 Valitse

VAROITUS!

Henkilovahinkojen, palovammojen ja sahköiskujen vaara.

• Älä muuta laitteen teknisä ominaisuksia.
• Poista kaikki mahdolliset pakkausmateriali, merkit ja suojakalvot ennen ensimmästä käyttokertaa.
• Varmista, etta tuuletsaukoissa ei ole tukoksia.
• Laitetta ei saa jattä pälle valvomatta.
• Kytke keittoalue aina "off"-asentoon kunkin kayttokerran jälleen.
• Alä laita ruokailuvälineità tai kattiloiden kansia keittoalueille. Ne saattavat kuumentua.
• Älä käytä laitetta, jos katesi ovat marät tai laitteen ollessa kosketukssessa veteen.
• Älä käytä laitetta työtasona tai tavaroiden sailytystasona.
• Jos laiteen pinnassa on säröjä, irrota laite valittomasti virtalähteesti. Nain ehkäistään sahköiskuja.
  Sydämentahdistimia käytävien henkilöiden on sälytettvä vähintään 30 cm:n turvaetäisyss induktiokeittoalueisin laitteen ollessa toiminassa.
• Laittaessasi elintarvikkeita kuumaan öljyyn, seurauktena voi olla roiskeita.

VAROITUS!

Tulipalo- ja rajahdysvaara.

• Kuumentuneesta rasvasta voi syntyä sytyviä hóryjä. Pidä liekit tai kuomat esineet kaukana rasvoista ja öljystä ruoanvalmistuksen aikana.
• Kuumat hóryt voivat aikaansada syttymisen.
  Käytetty oljy, joka voi sisältaa ruokajäämä, voi aiheittaa tulipalon

alhaisemmassa lampötilassa kuin ensimmaista kertaa käytety oljy.

• Älä aseta helposti sytyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa oolleita tuotteita laitteeseen, laitteen pälle tai sen lahelle.

VAROITUS!

Laite voi muutoin vaurioitua.

• Älä aseta kuumia keittoastioita käyttopaneelin päälä.
• Älä aseta kuumaa keittoastian kanta keittotason lasipinnalle.
• Alä anna keittoastian kiehua kuiviin.
• Varo, etteivat esineet ja keittoastiat päse putoamaan laitteen pälle. Laitteen pinta voi vauroitua.
• Alä käynnistä keittoalueita tyhjillä keittoastioilla tai ilman, etta keittoalueella on keittoastia.
• Älä aseta alumiinifoliota laitteen pälle.
• Valuraudasta tai valmistetut keittoastiat tai keittoastiat, joiden pohjassa on vauroiota, voivat aiheuttaa naarmuja lasin tai lasikeramiikkaan. Naita astioita on kohotettava, kun niitta halutaan siirta eri kohtaan keittotasolla.

2.4 Hoito ja puhdistus

• Puhdista laite sännöllisesti, jotta pintamateriaali pysysi hyväkuntoisena.
  Kytke virta pois laitteesta ja anna sen jäähtyä, ennen kuin aloitat puhdistuksen
• Alä suihkuta vetta tai käytä hóyryä laitteen puhdistamiseen.
• Puhdista laite kostealla pehmeallä liinalla. Käytä ainoastaan mietoja pesuaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineita.

2.5 Huolto

• Laitteen korjaukseen liittyvissa asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun. Ainoastaan alkuperäisia varaosia saa käytä.
• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämän kodinkoneissa vaativia fyysisä olosuheita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitta ei ole

tarkoitettu muihin kayttotarkoituksiin
eivatkne sovi huoneiden valaisemiseen.

2.6 Havittäminen

VAROITUS! Henkilovahinko-tai tukehtumisvaara.

Kysy tietoja laitteen oikeaoppisesta havittamisestä paikallseltaviranomaiselta.
- Irrota pistoke pistorasiasta.
Leikkaa virtajohto laitteen laheltä ja havitä se.

3. ASENNUS

VAROITUS! Lue turvallisuutta koskevat luvut.

3.1 Ennen asentamista

Kirjoita alla olevat tiedot ylos arvokilvesta ennen keittotason asentamista. Arvokilpi sijaitsee keittotason pohjassa.

Sarjanumero

3.2 Kalusteeseen sijoitettavat keittotasot

Kalusteeseen sijoitettavia keittotasoja saa käyttaa vasta, kun ne on asennetu sopiviin, maäräystenmukaisiin kalusteisiin ja tyotasoin.

3.3 Virtajohto

• Keittotason tehonsyöttö on järestetty virtajohdolla.
  Käytä vauroituneen virtajohdon vaitamiseksi virtajohtotyyppi: H05V2V2-F jokakestäa vähintään 90^:n Iampötilan. Yksittäisen johtimen vahimmaisvahvuus on 1,5mm^2 . Ota yhteys valtuutettuun huoltolikkeseen. Virtajohdon saa vaihtaa vain sāhköasentaja.

VAROITUS! Kaikki sahköytkennät on teetettäva alan koulutuksen saaneella sahkoasentajalla.

HUOMIO! Pistokeliitannat eivat ole salittuja.

HUOMIO! Johtimen païtä ei saa porata tai hitsata. Se on kiellettyä.

HUOMIO! Kaapelia ei saa liittä, jos sen pääss ei ole holkkia.

Yksivaiheinen liitantä

1. Irrota kaapeli ja holkki mustasta ja ruskeasta johtimesta.
2. Irrota ruskean ja mustan kaapelin päässä oleva eriste.
3. Yhdistä mustan ja ruskean johtimen paät.
4. Kiinnita uusi johtimen pään holkki nollajohtimen paahän (edellyttä erikoistyökalun käytöä).

Kaapelin halkaisija 2 × 1,5 ~mm^2

Yksivaiheinen liitäntä: 220 - 240 V~		Kaksivaiheinen liitäntä: 400 V 2 ~ N
♀	Vihrea - keltainen	Vihrea - keltainen	♀
N	Sininen ja sininen	Sininen ja sininen	N
L	Musta ja ruskea	Musta	L1
		Ruskea	L2

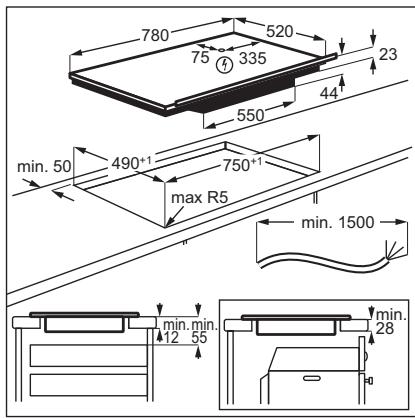

3.4 Kokaminen

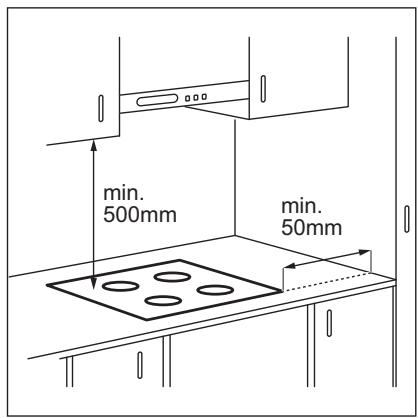

Jos keittotaso asennetaan liesituulettimen alapuolle, katso laitteiden valinen vahimmäisetäisyys liesituulettimen asennusohjeista.

Jos laite on asennettu vetolaatikon
yläpuolelle, vetolaatikon sisälto voi lammetä
ruoanlaiton aikana keittotason ilmanvaihdon
seurauksena.

Etsy video-opastus "Electrolux-induktiokeittotason asentaminen - Tyotasoasennus" kirjoittamalla alla olevassa kuvassa ilmoitetu nimi kokonaisuudessaan.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

1 Induktiokeittovalue
2 Kaytöpaneeli

Katso tarkempaa tietao keittoalueiden koosta osiosta "Tekniset tiedot".

4.2 Kaytöpaneelin painikkeet

Laitetta käytetään kosketuspainikkeilla. Näytöt, merkkivalot ja äänimerkit ilmaisevat, mitkä toiminnot ovat käytössa.

	Kosketus-painike	Toiminto	Kuvaus
1	①	Päällä / Pois päältä	Keittotason kytkominen päälle ja.POIS päältä.
2		Lukko / Lapsilukko	Käyttopaneelin luktseminen/lukituksen poistaminen.
3		SenseBoil®	Toimnonn kytkominen päälle ja POIS päältä.Symbolin yläpuolella olevat merkkivalot osoittavat toi-minnon etenemisen.
4		Bridge	Toimnonn kytkominen päälle ja POIS päältä.
5	-	Tehotason näytö	Tehotason näytäminen.
6	-	Keittoalueiden ajastimen il-maisimet	Aika-asetusta koskevan keittoalueen osoittaminen.
7	-	Ajastimen näytö	Ajan osoittaminen minuutteina.
8	-	Hob²Hood	Toiminnon manuailisen tilan kytkeminen päälle ja pois päältä.
9	1	-	Keittoalueen valitseminen.
10	+/-	-	Ajan lisääminen tai vähentäminen.
11	P	PowerBoost	Toiminnon kytkeminen toimintaan.
12	-	Saatöpalkki	Tehotason säätäminen.

4.3 Tehotasojen naytöt

Näytö	Kuvaus
Ø	Keittoalue on kytketty pois toiminnasta.
I - I4	Keittoalue on toiminnassa.
U	SenseBoil® on kytketty pääle.
R	Automaattinen kuumentaminen on kytketty pääle.
P	PowerBoost on kytketty pääle.
E + numero	Toimintahäiriö.
E / E / E	OptiHeat Control (3-vaiheinen jäännöslämmon merkkivalo): edelleen toiminnassa / läm-pimänä pito / jällikämpö.
L	Lukko / Lapsilukko on kytketty pääle.
F	Keittoastia on sopimaton tai lian pieni, tai keittoalueella ei ole astiaa.
-	Automaattinen virrankatkaisu on kytketty pääle.

5. ENNEN ENSIKÄYTTOÄ

VAROITUS!

Lue turvallisuutta koskevat luvut.

5.1 Tehoraja

Keittotason tehotaso on korkein mahdollinen toimituksen yhteydessä.

Tehotasoa voidaan laskea ja nostalgia seuraavasti:

1. Kytke keittotaso pois päältä.
2. Kosketa ① noin 3 sekuntia. Näytö kykeytyy pälle ja sammuu.

3. Kosketa painiketta 3 sekunnin ajan, jolloin tai kytkeytyy pälle.

4. Kosketa P72 kytkeytyy pälle.

5. Aseta tehotaso koskettamalla ajastimen painiketta - / +

Tehotasot

Lue ohjeet kohdasta "Tekniset tiedot".

P72—7200W
P15—1500W
P20—2000W
P25—2500W
P30—3000W
P35—3500W
P40—4000W
P45—4500W
P50—5000W
P60—6000W

HUOMIO!

Varmista, etta valittu tehotaso sopi rakennuksen sulakkeisin.

VAROITUS!

Jos valitset jonkin alhaisimmista
tehotasoista, SenseBoil®-toiminto ei välttämättä toimi.
Katso alla oleva taulukko.

• toiminto toimii, X - toiminto ei toimi.

Tehotasot Keittoalue

Vasen edessä	Vasenetaka	Keski-mmäinen edessä	Oikeaenetaka
210 mm	210 mm	145 mm	240 mm

6. PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

6.1 Kytkeminen toimintaan ja pois toiminnasta

Keittotaso kytketaan toimintaan ja pois toiminnasta koskettamalla painiketta ① sekunnin ajan.

6.2 Automaattinen virrankatkaisu

Toiminto kytkee automaattisesti keittotason pois pälä, jos:

kaikki keitoalueet on kytketty poist toiminnasta,
- et aseta tehoasetusta kytkettyäsi keittotason toimintaan,
kaytöpaneelin paälle on roiskunut tai sen paälle on asetetu jotain (pannu, liina jne.) yli 10 sekunnin ajaksi. Änimerkki kuuluu ja keittotaso kytkeytyy pois paälta. Poista

käytöpaneelia peittävä esine tai puhdasta paneeli.

keittotaso kuumenee liikaa (esim. kun paistinpannu kiehuu kuivin), Anna keittoalueen jäähtyä, ennen kuin käytät keittotasa uudelleen.
kaytataaia keittoastioita. Symboli sytty, ja keitoalue kytskytyu automaattisesti pois toiminnasta 2 minuutin kuluttua.
keittoaluetta ei kytketä pois toiminnasta eikä tehotasoa muuteta. Jonkin ajan kuluttua tulee nakyviin, ja keittotaso kytkeytyy pois toiminnasta.

Tehoasetuksen ja keittotason käytösta pois kytkeytymiseen kuluvan ajan välinen suhde:

Tehoasetus	Keittotaso kytkeytyypois päältä, kun on kulunut
1 - 3	6 t
4 - 7	5 t
8 - 9	4 t
10 - 14	1.5 t

6.3 Tehotaso

Tehotason asettaminen tai muuttaminen:

Kosketa saatopalkkia oikean tehotason kohdalta tai siirra sormea saatopalkissa, kunnes saavutat oikean tehotason.

6.4 OptiHeat Control (3-valiheinen jännöslämmon merkkivalo)

VAROITUS!

/ / Niin kauan kuin merkkivalo palaa, on olemassa jalkilammön aiheuttama palovammojen vaara.

Induktiokeittoaluella kypsennyksen vaatima
lampö kohdistuu suoraan keittoastian
pohjaan. Lasikeramiikka lampiäa
keittoastioiden lammösta.

Merkkivalot tulevat nakyviin, kun keittoalue on kuuma. Merkkivalot ilmoittavat kaytossa olevien keittoalueiden jalkilammon tason:

• jatka kypsennystä,
• lampieänä pito,
• jalkilämpö.

Merkkivalo voi myös ilmestya:

• viereisille keittovalueille vaikka et olisi niitta käytämässä,
• kun kuumia keittoastioita asetetaan kylmalle keittoalueelle,
• kun keittotaso on kytketty pois päältä, mutta keittoalue on edelleen kuuma.

Merkkivalo sammuu, kun keittoalue on jähtynyt.

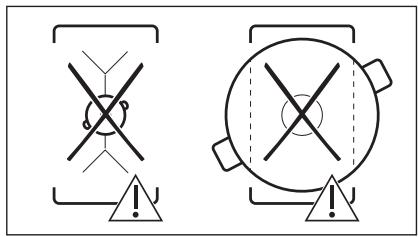

6.5 Keittovalueiden käytäminen

Aseta keittoastia valitun alueen keskelle. Induktiokeitoalueet mukautuvat automaattisesti keittoastian pohjan kokoon.

Voit kyyttä suuria keittoastioita asettamalla ne kahdelle keittoalueelle samanaikaisesti. Keittoastian on peitettävmalempien alueiden keskiosat yllittamattkutenkaan merkittya aluetta. Jos keittoastia sijaitsee keskiosien valill, Bridge-toiminto ei kytkeydy toimintaan.

6.6 Bridge

Tämä toiminto on toiminnassa, kun keittoastia peittäa kahden alueen keskikohdat. Lisätietoja ruoanlaittovālineiden oikeasta sjoittamisesta on kohdassa "Keittoalueiden käytö". Toiminto ei ole käytössä SenseBoil® ollessa toiminnassa.

Tämä toiminto yhdistäa kaksi vasemman puolen keittovyöhykettä, jotka toimivat tämän jälkeen yhtena.

Aseta ensin yhden vasemmalla olevan keittovyohykkeen tehotaso.

Toiminnon aktivoimin: kosketa Aseta tai muuta tehoasetusta koskettamalla jotain ohjausanturia.

Kytke toiminto pois pälta nän: kosketa. Keittovyöhykkeet toimivat itsenäisesti.

6.7 Automaattinen kuumentaminen

Käytä tata toimintoa saavuttaaksesi haluamasi tehotason nopeammin. Kun toiminto on pällä, keittoalue toimii alussa suurimmalla tehtasolla ja jatkaa sen jälkeen toimintaa haluamallasi tehtasolla.

Toiminnon käynistäminen edellyttä, etta keittoalue on kylma.

Kytke toiminto toimintaan keittoalueeseen: kosketa P (P sytty). Kosketa valittomasti haluamaasi tehtasoa. 3 sekunnin kuluttua sytty.

Toiminnon kytkeminen pois toiminnasta: muuta tehtasoa.

6.8 PowerBoost

Kyseinen toiminto lisä induktiokeittoalueiden käytettävissä olevaa tehoa. Toiminto voidaan kytkeä toimintaan induktiokeittoalueelle vain rajoitetuksi ajaksi. Tämän jäldeen induktiokeittoalue kytkeytyy automaattisesti takaisin korkeimmalle tehtasolle.

Lue ojeet kohdasta "Tekniset tiedot".

Kytke toiminto toimintaan keittoalueeseen: kosketa P. syttyy.

Toiminnon kytkeminen pois toiminnasta: muuta tehtasoa.

6.9 SenseBoil®

Toiminto saataa automaattisesti veden lampotilaa niin, ettei se kiehu yli kiehumispisteen saavuttamisen jalkeen.

Jos keittoaluella on hyödynnettävää jälkilämpöä ( / / ), äänimerkki aktivoitu ja toiminto ei käynnisty.

1. Kytke keittotaso toimintaan koskettamalla painiketta ①.
2. Aktivo toiminto koskettamalla painiketta 5^ & & . Vilkkuva ilmestyy keittovalueille, jossa toiminta on sillä hetkella mahdollista käyttaa.
3. Kosketa sātöpalkkia saatavilla olevalla keittoalueella, jossa haluat käynistäa toiminnon (tehotasolla 1-14). Toiminto käynistyy. Jos mitään keittoaluetta ei valita 5 sekunnin kuluessa, toiminto ei käynnisty.

Kun toiminto kaynnistyy,
symbolin 山 _ 2 ^ 出 ylapuolella olevat
merkkivalot syttyvat yksi
kerrallaan, kunnes vesi
saavuttaa kiehumispisteen.

Kun toiminto tunnistaa kiehumispisteen, keittotasosta kuuluu aänimerkki ja tehtatosaatayy automaatisesti arvoon 8.

Jos kaikki keittoalueet ovat jo käytössä ti niissä kaikissa on jalkilämpöä, keittotasosta kuuluu aanimerkki, symbolin yläpuolella olevat merkkivalot vilkuuvat ja toiminto ei käynnisty.

Kytke toiminto pois pälä koskettamalla (toiminto kytketyy pois toiminnasta ja tehotosa laskee arvoon 0) tai koskettamalla säätopalkkia ja saätämälla tehotosa manuaalisesti.

6.10 Ajustin

- Ajanlaskuajastin

Voit kayttta tata toimintoa yksittaisen ruoanlaittojakson keston asettamiseen.

Aseta ensin keitovalueen tehtaso ja sen jälkeen toiminto.

Keittoalueen asettaminen: kosketa

painiketta ① toistuvasti, kunnes keittoalueen merkkivalo syttyy.

Toiminnon kytkeminen toimintaan:

kosketa ajastimen +-painiketta ja aseta aika (00 - 99 minuuttia). Kun keittoalueen merkkivalo alkaa vilkumaan, ajan laskenta on käynissä.

Jäljellä olevan ajan tarkistaminen: kosketa

painiketta ① haluamasi keittoalueen asettamiseksi. Keittoalueen merkkivalo vilkkuu. Jäljellä oleva aika nakyyy näytössa.

Ajan muuttaminen: kosketa painiketta ①
haluamasi keittoalueen asettamiseksi.
Kosketa painiketta + tai -

Toiminnon kytkeminen pois toiminnasta:

kosketa painiketta ① haluamasi keittoalueen
asettamiseksi ja kosketa sitten — Jäljellä
oleva aika nakyyy näytössä laskien arvoon 00.
Keittoalueen merkkivalo sammu.

Kun ajanlaskenta paattyy,
laitteesta kuuluu ænimerkki ja
näytössä vilkkuu 00. Keittoalue
kytkeytyy pois toiminnasta.

Aänimerkin deaktivoiminen: kosketa painiketta ①.

- CountUp Timer

Voit kyytaa tata toiminta keittoalueen toiminta-ajan tarkkailemseen.

Keittoalueen asettaminen: kosketa

painiketta ① toistuvasti, kunnes keittoalueen merkkivalo syttyy.

Toiminnon kytkeminen toimintaan:

kosketa ajastimen painiketta —. Up syttyy.
Kun keittoalueen merkkivalo alkaa
vilkumaan, ajan laskenta on kaynnissä.
Näytössä nakyy Up ja ajastimen aika (minutteina).

Keittoalueen jäljellä olevan toiminta-ajan

tarkistaminen: kosketa painiketta ①
haluamasi keittoalueen asettamiseksi.
Keittoalueen merkkivalo vilkkuu. Näytössä
näkyy keittoalueen toiminta-iaika.

Toiminnon kytkeminen pois toiminnasta:

kosketa painiketta ① ja sen jälkeen
painiketta + tai —. Keittoalueen merkkivalo
sammuu.

Hälytinajastin

Voit kyyta tata toimintoa keittotason ollessa toiminnassa ja keittoalueiden ollessa pois toiminnasta. Tehotason naytossa nikyy

Toiminnon kytkeminen toimintaan:

kosketa ajastimen ① -painiketta ja sitten + tai -painiketta ja aseta aika. Kun ajanolaskenta paattyy, laitteesta kuuluu aaanimerkki ja naytossa vilkkuu 00.

Aänimerkin deaktivoiminen: kosketa painiketta ①.

Toiminnolla ei ole vaikutusta keittovalueiden toimintaan.

6.11 Lukko

Voit lukita käytöpaneelin keittoalueiden toimiessa. Lukitseminen体系建设 tehotasommuuttamisen vahingossa.

Aseta ensin tehotaso.

Toiminnon kytkeminen toimintaan:

kosketa painiketta L syttyy neljan sekunnin ajaksi. Ajastin toimii edelleen.

Toiminnon kytkeminen pois toiminnasta:

kosketa painiketta. Edellinen tehotaso kytkeytyy paalle.

Kun sommutat keittotason, myös
tämä toiminto sammu.

6.12 Lapsilukko

Toiminto esta keittotason kayttamisen vahingossa.

Toiminnon kytkeminen toimintaan: kytke keittotaso toimintaan painikkeella ①. Alā valitse tehotosa. Kosketa painiketta neljan sekunnin ajan. L syttyy. Kytke keittotaso pois toiminnasta painikkeella ①.

Toiminnon kytkeminen pois toiminnasta:
kytke keittotaso toimintaan painikkeella ①.
Älä valitse tehotosa. Kosketa painiketta ①.
neljän sekunnin ajan. ⑧ sytty. Kytke
keittotaso pois toiminnasta painikkeella ①.

Voit ohittaa toiminnon vain yhtä keittoaikaa koskien: kytke keittotaso toimintaan painikkeella ①. L sytty.

Kosketa painiketta nejän sekunnin ajan.
Aseta tehotaso 10 sekunnin kuluessa. Nyt voit käyttaa keittotasa. Kun kytket keittotason pois pälätä painikkeella ① , toiminto on edelleen kytkettynä.

6.13 OffSound Control (Äänimerkkien käyttoën ottaminen ja käytösta poistaminen)

Kytke keittotaso pois pälättä. Kosketa painiketta ① kolmen sekunnin ajan. Näyttö syttyj ja sammuu. Kosketa painiketta ① kolmen sekunnin ajan. ⑥ tai ① syttyj. Kosketa ajastimen painiketta + seuraavien asetuksien valitsemiseksi:

• -äänimerkit pois käytösta
• • äänimerkit käytössä
    Vahvista valinta odottamalla, kunnes keittotaso kytkeytyy automaattisesti poispäältä.

Kun toiminto on asetetu asentoon , ænimerkit kuuluvat vain seuraavissa tapauksissa:

• kosketat painiketta ①
• Halytinajastin laskee
• Ajanlaskuajastin laskee
• käytöpaneelin pälle asetetaan jokin esine.

6.14 Tehonhallinta

Jos useita keittoalueita on kytketty pälle ja kulutetu teho ylittäa virtalähteen raja-arvon, tämä toiminto jakaa käytettävissä olevan tehon kaikkien (samaan vaiheeseen kytkettyjen) keitoalueiden kesken. Keittoalue ohjailee kuumennusasetuksia suojellakseen talon sulakkeita.

• Keittoalueet on ryhmitetty keittotason vaiheiden sijainnin ja märäran mukaan. Kunkin vaiheen maksimisähkökuormitus on (3 700 W). Jos keittotosa saavuttaa suurimman käytettävissä olevan tehon rajan yhdessä vaiheessa, keittoalueiden teho pienenee automaattisesti.
  Viimeksi valitun keittoalueen kuumennusasetus on aina etusijalla. Jaljellä oleva teho jaetaan aiemmin aktivoitujen keittoalueiden kesken painvastaisessa järjestyksessä.
• Alhaisemman tehon omaavien alueiden tehotasonayttmouttuu aluksi valitun tehotason ja pienennetyn tehotason valillä.
• Odota, kennes näytö lakkaa vikkumasta, tai vähenna viimeksi valitun keittoalueen lampöasetusta. Keittoalueet jatkavat toimintaansa alennetulla kuumannusasetuksella. Muuta keittoalueiden lampöasetuksia tarvittaessa käsin.

Katso kuvasta mahdollisia yhdistelmiä, joita soveltaen teho voidaan jakaa keittovalueiden välillä.

6.15 Hob²Hood

Kyseessä on pitkälle kehittynyt
automaattitointo, joka yhdistäa keittotason
erityseen liesituulettimeen. Sekä
keittotasossa että liesituulettimessa on
infrapunasignaalin viestin. Puhaltimen
nopeus säätyy automaattisesti til-a-setuksen
ja keittotasolla olevan kuumimman
keittoastian lampötilan mukaan. Voit käytäa
puhallinta myös keittotasosta manuailisesti.

Useimmissa liesituulettimissa
kaukosoätöjarkestelmä on alun
perin pois pälta. Kytke se
pälle ennen toiminnon
käytämista. Lisatietao on
saatavilla liesituulettimen
käytöohjeista.

Toiminnon automaattinen käytö

Voit kyyttä toimintoa automaattisesti
asettamalla automaattisen tilan H1-H6.
Keittotason oletusasetus on H5. Liesituuletin
reagoi jokaiseen keittotason
kayttotapahtumaan. Keittotaso tunnistaa
keittoastian lampötilan automaattisesti ja
säätä puhaltimen nopeuden.

Automaattitilat

	Auto-maatti-nen valo	Kiehutta-minen1)	Rasvassa paistami-nen2)
H0-tila	Pois pälätä	Pois pälätä	Pois pälätä
H1-tila	Päällä	Pois pälätä	Pois pälätä
H2-tila 3)	Päällä	Puhallinno-peus 1	Puhallinno-peus 1

	Auto-maatti-nen valo	Kiehutta-minen1)	Rasvassa paistami-nen2)
H3-tila	Päällä	Pois päältä	Puhallinno-peus 1
H4-tila	Päällä	Puhallinno-peus 1	Puhallinno-peus 1
H5-tila	Päällä	Puhallinno-peus 1	Puhallinno-peus 2
H6-tila	Päällä	Puhallinno-peus 2	Puhallinno-peus 3

1) Keittotaso tunnistaa kiehuttamisen ja saatä puhaltimen nopeuden automaattilan mukaisesti.
2) Keittotaso tunnistaa rasvassa paistamisen ja sātāa puhaltimen nopeuden automaattitilan mukaisesti.
3) Kyseinen tila kytee puhaltimen ja valon pälle, se ei ole lampötilasta riippuvainen.

Automaattitilan muuttaminen

1. Kytke keittotaso bois pälättä.
2. Paina ① 3 sekuntia. Näytö kykeytyy pälle ja sammuu.
3. Paina 3 sekuntia.
4. Paina mutaman kerran, kunnes syttyy.
5. Painamalla ajastimen painiketta + voit valita automaattitilan.

Käyttaäksesi liesituuletinta suoraan sen paneelista kytke toiminnon automaattitila pois pälta.

Kun olet lopettanut ruoanlaiton ja kytkenyt keittotason pois päältä, puhallin saattaa toimia viäjonkin aikaa. Tämän jälkeen järestelmä kytkee puhaltimen pois päältä automaattisesti, eika puhallinta voida kytkea vahingossa päälle seuraavan 30 sekunnin aikana.

Puhaltimen nopeudenaatokasin

Voit käytä tata toiminta myös kasin ohjattuna. Tällöin on painettava painiketta

keittotason ollessa päällä. Tämä kytkee toiminnon automaattitilan pois päälä ja mahdollistaa puhaltimen nopeuden kāsisäädön. Painiketta ß painaessa lisät puhaltimen nopeutta yhdlä asteella. Kun saavutat tehotason ja painat painiketta ß uudelleen, puhaltimen nopeudeksi säaty 0 ja liesituulettinen puhaltin kytkeytyy pois päälä. Käynnistä puhaltin uudelleen paälne nopeudella 1 painamalla painiketta ß

Voit kytkea toiminnon
automaattitilan pälle kytkemällä
keittotason pois paälta ja
uudelleen pälle.

Valon kytkeminen pälle

Voit asettaa keittotason kytkemaan valon paalle automaattisesti aina kun kytket keittotason paalle. Aseta talloin automaattitilaksi H1-H6.

Liesituulettimen valo kytkeytyy
pois päältä 2 minuuttia sen
jälkeen kun keittotaso on
kytketty pois päältä.

Lue turvallisutta koskevat luvut.

7.1 Ruoanlaittovälineet

Induktiokeittotasojen voimakas sähkömagneettinen kenttä kuumentaa keittoastiat erittäin nopeasti.

Induktiokeittotasoilla tulee kayttäa niille soveltuvia keittoastioita.

Keittoastian pohjan tulee olla mahdollisimman paksu ja tasainen.
- Varmista, etta keittoastioiden pohjat ovat puhtaat ja kuvat ennen niiden asettamista keittotasolle.
- Keittoastioita ei saa liu'uttaa keraamisen lasin pinnalla tai hangata sihen naarmuuntumisen estämiseksi.

Keittoastioiden materiaali

soveltuvat: valurauta, teras, emaloitu teras, ruostumaton teras, monikerroksinen pohja (valmistajan oikealla merkinnallä).
- ei sovellu: alumni, kupari, messinki, lasi, keramiikka, posliini.

Keittoastia soveltuu käytettäväksi induktiokeittotasolla, jos:

vesi kiehuu hyvin nopeasti korkeimmalla tehotasolla
- magneetti vetää keittoastian pohjaa puoleensa.

Keittoastian mitat

• Induktiokeittotasot mukautuvat automaattisesti keittoastian pohjan kokoon.
• Keittoalueen tehokkuus on suhteessa keittoastian halkaisijaan. Keittoastia, jonka halkaisija on minimiarvoa pienempi, saa vain osan keittoalueen tehosta.
• Turvallisuussyistä johtuen sekä ihanteellisten kypsennystuloksen saavuttamiseksi tulee käyttaa korkeintaan "Keittoalueiden tekniset tiedot" -osiassa mainitun suuruisia keittoastioita. Keittoastioita ei tule pitäa käyttopaneelin lähieysyydessa ruoanlaiton aikana. Tämä saattaa vaikuttaa käyttopaneelin toimintaan tai vahingossa kytkeä keittotason toimintoja pälle.

Katso kohta "Tekniset tiedot".

7.2 Käytön aikana kuuluvat änet

Joskuulet:

• Halkeilevaa äntä: keittoastia on valmistetu useasta materiaalista (monikerroksinen rakenne).
  Vihellysäntä: käytät keittoaluetta korkealla tehtasolla ja keittoastia on valmistetu useasta eri materiaalista (monikerroksinen rakenne).
• Huminaa: käytät korkeaa tehotasoa.

Napsahdusaaani: sahkopiirien kytkeytyminen.
- Sihinaa, surinaa: puhallin on toiminnassa.
Nämä änet ovat normaaleja, eivätkä ne tarkoita, etta laitteessa olisi jokin vika.

7.3 Neuvoja ja vinkkejä SenseBoil®

Toiminto sopii parhaiten veden kiehauttamiseen ja perunoiden keittamiseen.

Se ei toimi valurautaisten ja
tartumattomalla pinnalla (esim.
keraamisella pinnalla)
varustettujen keittoastioiden
kanssa. Emaloidut terasastiat
ovat suositeltavia parhaiden
tulosten saavuttamiseksi
perunoita keittäessä.

Tarkista keittoastian SenseBoil®-sopivuustarkkailemalla astiaa ensimmäisenkäytökerran aikana.

Noudata alla annettuja ohjeita SenseBoil®toiminnon tehokkuuden varmistamiseksi:

• Täytä keittoastia puoliksi tai 3/4 täyteen kylmällä hanavedellä jättäen 4 cm keittoastian reunasta tyhjäksi. Vettä on oltava vähintään yksi litra ja korkeintaan viisi litraa. Varmista, että veden (tai veden ja perunoiden) kokonaispaino on 1-5 kg.
• Varmista perunoita keittäessä, että perunat ovat kokonaan veden alla. Jätä kuitenkin aina vähintään 1/4 keittoastiasta tyhjäksi.

Keita ainoastaan kokonaisia, kuorimattomia ja keskisuuria perunoita parhaan lopputuloksen saavuttamiseksi.
- Keittoastiaa ei saa tayttä liian tiiviisti perunoilla.
Välta tuottamasta ulkoista tärinäa (esim. käytämällä tehosekoitinta tai asettamalla matkapuhelin laitteen viereen) toiminnon ollessa toiminnassa.
- Jos haluat käytää suolaa, lisä se veden kiehumispisteen saavuttamisen jälkeen.
Toiminto ei välttämättä toimi oikein veden-tai expressivekeitittimillä.

7.4 Öko Timer (Eko-ajastin)

Energian säästämiseksi keittoalueen vastus kytkeytyy pois toiminnasta ennen kuin ajanlaskenta-automatiikan aänimerkki kuuluu. Toiminta-ajan erotus riippuu tehotasosta ja kypsennysajasta.

7.5 Esimerkkejä keittotoiminnoista

Keittovalueen tehotason ja virrankulutuksen
riippvuuussuhde ei ole lineaarinen.
Virrankulutus ei kasva suhteellisesti
suurempaan tehotason siirrtyäessä. Tämä
tarkoittaa, etta keskisuurella tehtasolla
toimiva keittoalue kuluttaa vähemän kuin
puolet maksimitason vaatimasta energia.

Taulukossa annetut tiedot ovat
ainoastaan suunta-antavia.

Tehotasso	Käytökehde:	Aika (min)	Vinkkejä
1	Valmiiden ruokien lämpimänäpito.	tarpeen mukaan	Aseta keittoastian pälle kansi.
1 - 3	Hollandaise-kastike, voin, suklaan ja lii-vatteen sulattaminen.	5 - 25	Sekoita aika ajoin.
1 - 3	Kiinteyttäminen: munakkaat, paistetut kananmunat.	10 - 40	Valmista kannen alla.
3 - 5	Riisin ja maitoruokien haudutus, val-misruokien kuumentaminen.	25 - 50	Lisää vähintänn kaksinkertainen mä-/rä nestettä riisin suhteen, sekoita mai-toruoka kypsennyksen puolivalissä.
5 - 7	Höyrtetyt vihannekset, kala, liha.	20 - 45	Lisää nestettä muutama ruokalusikallinen.
Tehotasso	Käytökohde:	Aika (min)	Vinkkejä
7 - 9	Höryssä kypsennetyt perunat.	20 - 60	Käytä korkeintaan ¼ litraa vettä/750 g perunoita.
7 - 9	Suurten ruokamäärien kypsentäminen, pataruoat ja keitot.	60 - 150	Enintään 3 litraa nestettä + valmistus- aineet.
9 - 12	Leikkeiden, vasikanlihan, cordon bleun, kotlettien, pyörköiden, makka- roiden, maksan, kastikepohjan, kanan- munien, ohukaisten ja munkkien pais- taminen.	tarpeen mukaan	Käännä kypsennyksen puolivalissä.
12 - 13	Voimakas paistaminen: sipuliperunat, ulkofilee, pihvit.	5 - 15	Käännä kypsennyksen puolivalissä.
14	Veden keittäminen, pastan keittäminen, lihan ruskistaminen (gulassi, patapaisti), ranskais- ten friteeraus.
P	Suuren vesimäärän keittäminen. PowerBoost on pääällä.

7.6 Neuvoja ja vinkkejä liittyen Iaitteseen Hob²Hood

Kun kaytāt keittotasa toiminnolla:

• Suojaa liesituuulettimen paneeli suoralta auringonvalolta.
• Alä kohdista halogeenivaloa liesituulettimen paneeliin.
• Älä peittä keittotason käytöpaneelia.
• Älä keskeytä keittotason ja liesituulettimen välistä signaalia (esim. kädellä, keittoastian kahvalla tai korkealla kattilalla). Katso oheinen kuva.

Alla oleva kuva liesituulettimesta on vain viitteelliseen tarkoitukseen.

Muut kaukosäddetvät laitteet voivat体系建设。Alä käytä kyseisia laitteita keittotason lahellä Hob²Hood-toiminnon ollessa paällä.

Liesituulettimia, joissa on Hob²Hood - toiminto

Tutustu toimintoa käytävien liesituulettimien
täydelliseen valikoimaan kuluttajille
suunnatulla verkkosivustollamme. Electrolux-
liesituulettimet, jotka on varustettu tällä
toiminnolla, on merkitty symbolilla

8. HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

8.1 Yleistietoa

• Puhdista keittolevy jokaisen käytön jälkeen.
• Tarkista aina, etta keittoastian pohja on puhdas.
• Pinnan naarmut tai tummat tahrat eivat vaikuta keittotason toimintaan.
• Käytä keittotason pintaan sopivaa erityistä puhdistusainetta.
  Käytä erityistä lasipinnan käsittelyyn tarkoitettua raapatinta.

8.2 Keittotason puhdistus

• Poista välittömästi: sulanut muovi, tuorekelmu, sokeri ja sokeripitoinen ruoka.

Muutoin epäpuhtaudet voivat vahingoittaa keittotasa. Varo palovammoja. Käytä keittotason erityistä kaavinta viistosti lasipintaa vasten ja liikuta kaavinta pintaa pitkin.

• Poista sitten, kun keittotaso on jäähtnyt riittävasti: kalkkirenkaat, vesirenkaat, rasvatahrat, kirkkaat metalliset varimuutokset. Puhdista keittotoso kostealla liinalla ja miedolla puhdistusaineella. Pyyhi keittotoso pehmeallä kuivalla liinalla puhdistuksen jälleen.
• Poista kirkkaat metalliset varimuutokset: kayta veden ja viinietikan liuosta ja puhdista lasipinta liinalla.

9. VIANMAÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

9.1 Kayttöhäriot...

Ongelma	Mahdollinen syy	Korjaustoimenpide
Keittotaso ei mene pälle eikä si-tä voida käytää.	Keittotasoa ei ole kytketty verkkovir-taan tai se on kytketty värärn.	Tarkista, onko keittotaso kytketty oi-kein verkkovirtaan.
	Sulake on palanut.	Varmista, että vian syy on sulakkees-sa. Jos sulake palaa jatkuvasti, kännysähköalan ammattilaisen puoleen.
	Et asettanut tehotasoa 10 sekunnin kuluessa.	Kytke keittotaso uudelleen toimintaan ja aseta tehotoso 10 sekunnin kulues-sa.
	Olet koskettanut vähintään kahta kosketuspainiketta samanaikaisesti.	Kosketa vain yhtä kosketuspainiketta.
	Käyttopaneliissa on vetä tai rasa-tahroja.	Puhdista käyttopaneeli.
Laitteesta kuuluu jatkuva piippaa-va äänimerkki.	Sähköktkentä on värärä.	Irrota keittotaso verkkovirrasta. Ota yhtëyë tõpëvää nõssäntaajan asennuksen tarkistamiseksi.
Äänerkki kuuluu ja keittotaso kytkeytyy pois päälä. Äänerkki kuuluu keittotason kytkeytyyssä pois päälä.	Vähintään yhdfelle kosketuspainik-keelle on asetettu jotain.	Poista kyseinen esine kosketuspainik-keilta.
Keittotoso kytkeytyy pois päälä.	Jokin esine on asetettu kosketuspani-nikkeelle ①.	Poista kyseinen esine kosketuspainik-keilta.
Jälkilämmon merkkivalo ei syty.	Alue ei ole kuuma, koska sitä käytet-tiin vain vähän aikaa tai anturi on vioittunut.	Jos aluetta käytettiin riittävän pitkään sen kuumenemiseksi, ota yhteyttä val-tuutettuun huoltolikkeseen.
	Käytössä on erittäin korkea kattila, joka体系建设.	Käytä pienempää kattilaa, vailda keit-toaluetta tai säädä liesituuletinta ma-nuaalisesti.
Automaattinen kuumentaminen ei toimi.	Korkein tehotaso on asetettu.	Korkeimman tehotason arvo on sama kuin toiminnon.
	Taso on kuuma.	Anna tason vientyä Riittävästi.
Tehoasetus muuttuu kahden ta-son vällä.	Tehonhallinta on kytketty päälle.	Katso kohta "Päivittäinen käytö".
Hallintapaneeli on kuuma koske-tettaessa.	Keittoastia on lian suuri tai se on asetettu liian lähelle hallintapaneelia.	Laita isokokoiset keittoastiat takal-alu-eille, jos mahdolista.
Äänerkkiä ei kuulu käyttopa-neelin kosketuspainikkeita koske-tettaessa.	Äänerkit on kytketty pois toimin-nasta.	Kytke äänerkit toimintaan. Katso kohta "Päivittäinen käytö".
menee päälle.	Lapsilukko tai Lukko on kytketty päälle.	Katso kohta "Päivittäinen käytö".
menee päälle.	Alueella ei ole keittoastioita.	Laita alueelle keittoastia.
	Keittoastia ei ole keittotasolle sovel-tuva.	Keittoastia soveltu käytettäväksi in-duktiokeitotasolla. Katso kohta "Neu-voja ja vinkkejä".
	Keittoastian pohjan halkaisija on lian pieni käytetylle alueella.	Käytä oikeankokoista keittoastiaa. Kat-so kohta "Tekniset tiedot".
ja sytyvät vuoron perään.	Teho on lian heikko väräränlaisesta keittoastiasta tai tyhjästä kattilasta johtuen.	Käytä oikeanlaista keittoastiaa. Katso kohta "Neuvoja ja vinkkejä" ja "Tekni-set tiedot". Alueita ei saa kytkeä päälle, jos niille on asetettu tyhjä kattila.
ja sytyvät vuoron perään.	Keittoastia on tyhjä tai se sisälää jo-takin muuta nestetttä kuin vettä (esim. öljä).	Välta toiminnon käytöä muilla nesteillä kuin vedellä.
ja sytyvät vuoron perään.	Kattilassa on liikaa tai liian vähän vettä. Olet keitänyt muita elintarvikkeita kuin vettä ja perunoita. Kiehumispisteen saavuttamiseen kulunut aika oli poikkeava ja SenseBoil® -toiminto ei voinut toimia oikein.	Keitä ainoastaan vettä ja perunoita käytäessä SenceBoil® -toimintoa. Katso kohta "Neuvoja ja vinkkejä".
Laitteesta kuuluu änimerkki, symbolin l8 yläpuolella olevat merkkivalot vikkuvat ja Sense-Boil® ei käynnisty.	Mikään keittoalueista ei ole valmis käytettäväksi SenseBoil® -toiminnon kanssa. Keittovalueilla, joita haluat valita, on joko jälilämpää tai ne ovat edelleen käytössä.	Päätä aikaisempi ruoanlaitto ja valitse vapaa keittovalue, jolla ei ole jäliläm-pää.
E ja jokin numero menevät pääälle.	Keittotason toiminissa on virhe.	Sammuta keittotaso j kytke se uudelen toimintaan 30 sekunnin kuluttua. Jos E sytty uudelen, kytke keittotaso irti verkkovirrasta. Kytke keittota-so takaisin verkkovirtaan 30 sekunnin kuluttua. Jos ongelma jatkuu, ota yhtëttä valtuutettuun huoltoliikkeseen.

9.2 Jos ratkaisua ei lóydy...

Jos et itse lodyd ratkaisua, ota yhteys jällenmyyjän tai valtuutettuun huoltopalveluun. Ilmoita laitteen arvokilpeen merkityt tiedot. Anna myös kolminumeroinen kirjainkoodi lasikeramiikalle (lasipinnan kulmassa) ja virheilmoitus. Varmista, etta olet

käytänyt keittotasa oikealla tavalla. Muussa tapauksessa huoltoteknikon tai jalleenmyyjän suorittama huolto ei ole ilmaista takuuaikanakaan. Takuuaikaa ja valtuutetuja huoltokeskuksia koskevat tiedot on ilmoitetu takuukirjassa.

10. TEKNISET TIEDOT

10.1 Arvokilpi

Malli: Y82IS443

Typpi: 62 D4A 01 AA

Induktio 7.2 kW

Sarjanro

ELECTROLUX

PNC 94959925800

220 - 240 V / 400 V 2N, 50/60 Hz

Valmistetu: Saksa

7.2 kW

10.2 Keittoaluemääritykset

Keittovalue	Nimellisteho (suurin tehotaso) [W]	PowerBoost [W]	PowerBoost kesto enintään [min]	Keittoastian hal-kaisija [mm]
Vasen edessä	2300	3200	10	125 - 210
Vasen takana	2300	3200	10	125 - 210
Keskimmäinen edessä	1400	2500	4	125 - 145
Oikea takana	2300	3600	10	205 - 240

Keittovalueiden teho voi poiketa hiukan taulukon arvoista. Se muuttuu keittoastoiiden materiaalien ja mittojen mukaan.

Käytä korkeintaan taulukon halkaisijan kokoista keittoastiaa optimaisten tulosten saavuttamiseksi.

11. ENERGIATEHOKKUUS

11.1 Tuotetiedot

Mallin tunniste		Y82IS443
Keittotason typpi		Kalusteeseen asennettava keittotaso
Keittovyöhykkeiden lukumäärä		4
Kuumennusteknologia		Induktio
Ympyränmuotoisten keittovyöhykkeiden halkaisija (Ø)	Vasen edessä	21.0 cm
	Vasen takana	21.0 cm
	Keskimmäinen edessä	14.5 cm
	Oikea takana	24.0 cm
Keittovyöhykekohtainen energiankulutus (EC electric cooking)	Vasen edessä	179.6 Wh/kg
	Vasen takana	177.0 Wh/kg
	Keskimmäinen edessä	180.2 Wh/kg
	Oikea takana	174.6 Wh/kg
Keittotason energiankulutus (EC electric hob)		177.9 Wh/kg

IEC / EN 60350-2 - Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet - Osa 2: Keittotasot - Suorituskyvyn mittaustavat.

Keittoalueseen liittyvat energiamittaukset on merkitty vastaaviin keitovyohykkeisin.

11.2 Energiaa säastvä

Voit säastä energiaa paivittäissssa ruoanlaitossa noudattamalla alla olevia ohjeita.

Kun kuumennat vetta, kaytvain tarvitsemasi märä.
- Mikäli mahdollista, peita keittoastia aina kannella.
- Aseta keittoastia suoraan keittoalueen keskelle.
Käytä jällilämpöa ruoan pitamiseksi lampimänä tai pakastetun ruoan sulattamiseksi.

12. YMPÄRISTÖNSUOJELU

Kierrata materialit, jotka on merkitty merkillä

Kierrä pakkaus laittamalla se asianmukaiseen kierräysastiaan. Suojele ympäristöa ja ihmisten terveyttä kierrattämälä sahkö- ja elektroniikkaromut.

Alä havita merkilla merkittyj kodinkoneita kotitalousjätteen mukana. Palauta tuote paikallseen kierratyskesukseen tai ota yhteyttä paikallseen viranomaiseen.

NOUS PENSONS À VOUS
