KÄYTTÖOHJE EHL8740FAZ ELECTROLUX

Kiitämmte teitä Electrolux-laitteen hankinnasta. Olette valinneet tuotteen, joka perustuu vuosikymmenien aikana saatuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäs laite, joka on suunniteltu teitä ajatellen. Laitetta käyttäessänne voitte olla aina varma erinomaisista tuloksista.

Tervetuloa Electroluxiin.

Vieraile verkkosivullamme:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huoltoohjeita:

www.electrolux.com

Tuotteen rekisteröimiseksi parempaa huoltoa varten:

www.registerelectrolux.com

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia:

www.electrolux.com/shop

ASIAKASPALVELU JA HUOLTO

Suosittelemme alkuperäisten varaosien käyttöä.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseemme. Malli, tuotenumero, sarjanumero.

Kyseiset tiedot löytyvät laitteen arvokilvestä.

Varoitukset/huomautukset ja turvallisuusohjeet

Yleisohjeet ja vinkit

Ympäristönsuojeluohjeita

Oikeus muutoksiin pidätetään.

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilö-tai omaisuusvahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

- Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat.

- Älä anna lasten leikkiä laitteella.

- Pidä kaikki pakkausmateriaalit lasten ulottumattomissa.

- Pidä lapset ja kotieläimet poissa laitteen luota silloin, kun se on toiminnassa tai se jäähtyy. Laitteen kosketettavissa olevat osat ovat kuumia.

- Jos laitteessa on lapsilukko, suosittelemme sen käyttämistä.

- Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.

- Alle 3-vuotiaat lapset tulee pitää kaukana laitteesta, ellei heitä valvota jatkuvasti.

1.2 Yleiset turvallisuusohjeet

- Laite ja näkyvissä olevat osat kuumenevat käytön aikana. Älä kosketa lämpövastuksiin.

- Älä käytä tätä laitetta ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä.

- Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista ja se voi johtaa tulipaloon.

• Älä koskaan yritä sammuttaa tulta vedellä, vaan kytke laite pois toiminnasta ja peitä sitten liekit esimerkiksi kannella tai sammutuspeitteellä.
• Älä säilytä mitään keittotason päällä.
• Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa panna liesitasolle, koska ne voivat kuumentua.
• Laitteen puhdistuksessa ei saa käyttää painepesuria.
• Älä luota keittoastian tunnistimeen, vaan kytke lieden vastus pois päältä vääntimellä.
• Jos keraaminen/lasipinta on vaurioitunut, katkaise virta laitteesta sähköiskuvaaran välttämiseksi.
• Jos virtajohto vaurioituu, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja ohjeita.
• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä.
• Tiivistä pinnat tiivistaineella estääksesi kosteuden aiheuttaman turpoamisen.
• Suojaa laitteen alaosa höyryltä ja kosteudelta.
• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.

• Jos laite on asennettu laatikoiden yläpuolelle, varmista, että laitteen alaosan ja yläaatikon välinen tila on riittävä ilmankierron kannalta.

• Laitteen alaosa voi kuumentua. Varmista, että asennat lämmönkestävän erotuslevyn laitteen alapuolelle, jotta laitteen alaosaan ei voida koskettaa.

• Varmista, että työtason ja laitteen etuosan välissä on 2 mm:n ilmanvaihtoaukko. Takuu ei kata vahinkoja, jotka aiheutuvat riittämättömästä ilmanvaihtoaukosta.

2.2 Sähköliitännät

VAROITUS!

Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Ennen toimenpiteiden suorittamista tulee varmistaa, että laite on irrotettu sähköverkosta.
• Varmista, että arvokilven sähkötiedot vastaavat kotitalouden sähköverkon arvoja. Ota muussa tapauksessa yhteyttä sähköasentajaan.
• Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot tai

pistokkeet (jos olemassa) voivat aiheuttaa liittimen ylikuumenemisen.

• Käytä oikeaa virtajohtoa.
• Varo, ettei virtajohto takerru kiinni mihinkään.
• Varmista, että iskusuojaus on asennettu.
• Käytä kaapelissa vedonpoistajaa.
• Varmista, ettei virtajohto tai pistoke (jos olemassa) kosketa kuumaan laitteeseen tai kuumiin keittoastioihin, kun liität laitteen lähellä oleviin pistorasioihin.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke (jos olemassa) tai virtajohto vaurioidu. Ota yhteyttä valtuutettuun huoltopalveluumme tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi.
• Jännitteenalaisten ja eristettyjen osien iskusuojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.

2.3 Käyttö

VAROITUS!

Henkilövahinkojen, palovammojen ja sähköiskujen vaara.

• Poista kaikki pakkausmateriaalit, merkit ja suojakalvot (jos olemassa) ennen käyttöönottoa.
• Käytä laitetta kotiympäristössä.

• Älä muuta laitteen teknisiä ominaisuuksia.

• Varmista, ettei tuuletusaukoissa ole esteitä.

• Älä jätä laitetta ilman valvontaa toiminnan aikana.
• Kytke keittoalue aina off-asentoon käytön jälkeen.
• Älä luota keittoastian tunnistimeen.
• Älä aseta ruokavälineitä tai kattiloiden kansia keittoalueille. Ne voivat kuumentua.
• Älä käytä laitetta märillä käsillä tai kun se on kosketuksissa veteen.
• Älä käytä laitetta työtasona tai säilytystasona.
• Jos laitteen pinnassa on säröjä, irrota laite välittömästi sähköverkosta. Täten vältetään sähköiskut.
• Sydämentahdistimia käyttävien henkilöiden on säilytettävä vähintään 30 cm:n turvaetäisyys induktiokeittoalueisiin laitteen ollessa toiminnassa.
• Öljy voi roiskua, kun asetat ruoka-aineksia kuumaan öljyyn.

VAROITUS!

Tulipalo- ja räjähdysvaara.

• Kuumista rasvoista ja öljyistä voi päästä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä, kun käytät niitä ruoanvalmistukseen.
• Erittäin kuumasta öljystä pääsevät höyryt voivat sytyttää tulipalon.
• Käytetty öljy, jossa voi olla ruoka-aineksien jäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytettävä öljy.
• Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.

VAROITUS!

Laite voi muutoin vaurioitua.

• Älä pidä kuumaa keittoastiaa käyttöpaneelin päällä.
• Älä anna kattiloiden kiehua kuiviin.
• Älä anna esineiden tai keittoastioiden pudota laitteen päälle. Pinta voi vaurioitua.
• Älä kytke keittoalueita toimintaan keittoastian ollessa tyhjä tai ilman keittoastiaa.
• Älä aseta alumiinifoliota laitteen päälle.
• Valuraudasta tai -alumiinista valmistetut tai vaurioituneen pohjan omaavat

keittoastiat voivat naarmuttaa lasi- tai keraamista pintaa. Nosta ne aina irti keittotasosta liikuttamisen aikana.

- Tämä laite on tarkoitettu ainoastaan ruoanlaittoon. Sitä ei saa käyttää muihin tarkoituksiin, esimerkiksi huoneen lämmittämiseen.

2.4 Hoito ja puhdistus

• Puhdista laite säännöllisesti, jotta pintamateriaali ei vaurioidu.
• Kytke laite pois toiminnasta ja anna sen jäähtyä ennen puhdistusta.
• Kytke laite irti sähköverkosta ennen huoltotoimenpiteiden aloittamista.
• Älä suihkuta vettä tai käytä höyryä laitteen puhdistamiseen.
• Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä

hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.

2.5 Hävittäminen

VAROITUS!

Henkilövahinko- tai tukehtumisvaara.

• Kysy lisätietoa laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota pistoke pistorasiasta.
• Leikkaa johto irti ja hävitä se.

2.6 Huolto

• Kun laite on korjattava, ota yhteyttä valtuutettuun huoltopalveluun.
• Käytä vain alkuperäisiä varaosia.

3. LAITTEEN KUVAUS

3.1 Keittoalueet

1 Induktiokeittoalue
2 Käyttöpaneeli

3.2 Käyttöpaneelin painikkeet

STOP + - 14 5 9 14 3 4 99 - + - 14 5 9 14 65 0 P 14 0 P 14 9 8 71 0 P 14 0 P 14

Laitetta käytetään kosketuspainikkeilla. Näytöt, merkkivalot ja äänimerkit ilmaisevat, mitkä toiminnot ovat käytössä.

	Kos-ketus-pai-nike	Toiminto Kuvaus
1	STOP+GO	STOP+GO Toiminnon kytkeminen päälle ja pois pääl-tä.
2	- Tehotason näyttö Tehotason näyttäminen.
3	- Keittoalueiden ajastimen ilmaisimet	Aika-asetusta koskevan keittoalueen osoit-taminen.
4	- Ajastimen näyttö Ajan osoittaminen minuutteina.
5		Connect Function Toiminnon kytkeminen päälle ja pois pääl-tä.
6		Lukitus / Lapsilukko Käyttöpaneelin lukitseminen/lukituksen poistaminen.
7		- Keittoalueen valitseminen.
8	+/—	- Ajan lisääminen tai vähentäminen.
9	1	PÄÄLLE / POIS Keittotason kytkeminen päälle ja pois pääl-tä.
10	- Säätöpalkki Tehotason säätäminen.
11		Tehotoiminto Toiminnon kytkeminen päälle ja pois pääl-tä.

3.3 Tehotasojen näytöt

Näyttö Kuvaus
0	Keittoalue on kytketty pois toiminnasta.
1 - 14	Keittoalue on toiminnassa.
u	STOP+GO -toiminto on toiminnassa.
R	Automaattinen kuumennus -toiminto on toiminnassa.
P	Tehotoiminto -toiminto on kytketty päälle.
E + numero	Toimintahäiriö.
≡ / 7 ☐	OptiHeat Control (kolmivaiheinen jälkilämmön ilmaisin): edelleen toi-minnassa / lämpimänäpito / jälkilämpö.
L	Lukitus /Lapsilukko-toiminto on toiminnassa.

Näyttö Kuvaus

Keittoastia on sopimaton tai liian pieni, tai keittoalueella ei ole astiaa.

Automaattinen virrankatkaisu -toiminto on toiminnassa.

3.4 OptiHeat Control (kolmivaiheinen jälkilämmön ilmaisin)

Induktiokeittoalueella kypsennyksen vaatima lämpö kohdistuu suoraan keittoastian pohjaan. Keittoastian lämpö kuumentaa keraamisen pinnan.

VAROITUS!

E / ☐ Palovammojen

vaara on olemassa jälkilämmön vuoksi.

Merkkivalo ilmaisee jälkilämmön tason.

4. PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

4.1 Kytkeminen toimintaan ja pois toiminnasta

Keittotaso kytketään toimintaan ja pois toiminnasta koskettamalla painiketta Ⓖ sekunnin ajan.

4.2 Automaattinen virrankatkaisu

Toiminto katkaiseen virran automaattisesti keittotasosta seuraavissa tilanteissa:

• Kaikki keittoalueet on kytketty pois toiminnasta.
• Et aseta tehotasoa kytkettyäsi keittotason toimintaan.
• Käyttöpaneelin päälle on roiskunut jotakin tai sen päälle on asetettu jotakin (pannu, liina, jne.) yli 10 sekunnin ajaksi. Keittotasosta kuuluu äänimerkki ja se kytkeytyy pois toiminnasta. Ota esine pois tai pyyhi käyttöpaneeli.

• Keittoalue ylikuumenee (esimerkiksi kun neste kiehuu kuiviin paistinpannulla). Anna keittoalueen jäähtyä ennen kuin käytät keittoaluetta uudelleen.

• Keittoastia on vääränlainen. Symboli syttyy ja keittoalue kytkeytyy automaattisesti pois toiminnasta 2 minuutin kuluttua.

• Keittoaluetta ei kytketä pois toiminnasta eikä tehotasoa muuteta. Jonkin ajan kuluttua merkkivalo syttyy ja laite kytkeytyy pois toiminnasta.

Tehotason ja keittotason sammumisajan suhde:

Tehotaso Keittotason pois kytkeytymisaika
u, 1 - 3	6 tuntia
4 - 7 5 tuntia
8 - 9 4 tuntia
10 - 14 1,5 tunti

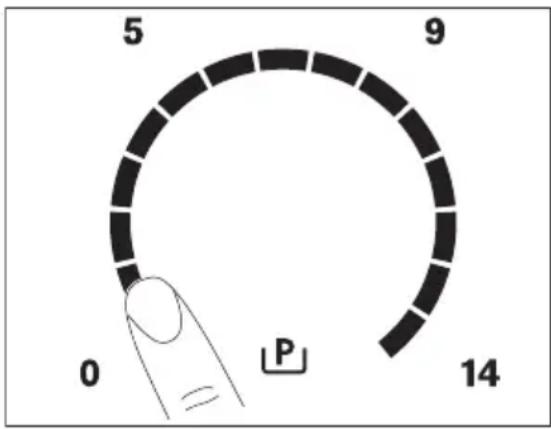

4.3 Tehotaso

Tehotason asettaminen tai muuttaminen:

Kosketa säätöpalkkia oikean tehotason kohdalta tai siirrä sormea säätöpalkissa, kunnes saavutat oikean tehotason.

4.4 Keittoalueiden merkkivalot

max.

Vaakasuora linja osoittaa keittoastian maksimikoon.

Lue ohjeet kohdasta "Tekniset tiedot".

Käytä tätä toimintoa tuotteella Infinite Plancha ^1) -lisävaruste.

Tämä toiminto yhdistää kaksi oikeanpuoleista keittoaluetta lisävarusteeseen ja ne toimivat tämän jälkeen yhtenä keittoalueena.

Aseta ensin toisen oikeanpuoleisen keittoalueen tehotaso.

Toiminnon kytkeminen toimintaan:

kosketa painiketta 📋 Voit asettaa tehotason tai muuttaa sitä koskettamalla yhtä oikealla olevaa kosketuspainiketta.

Toiminnon kytkeminen pois

toiminnasta: kosketa painiketta

Tämän jälkeen keittoalueet toimivat itsenäisesti.

4.6 Automaattinen kuumennus

Jos tämä toiminto kytketään toimintaan, haluttu tehotaso voidaan saavuttaa nopeammin. Toiminto asettaa korkeimman tehotason joksikin aikaa, ja laskee tehotason sen jälkeen oikeaan asetukseen.

Toiminnon toimintaan kytkeminen edellyttää, että keittoalue on kylmä.

Kytke toiminto toimintaan

keittoalueeseen: kosketa (syftyy).

Kosketa välittömästi oikeaa tehotasoa.

Viiden sekunnin kuluttua syttyy 📐.

Toiminnon kytkeminen pois

toiminnasta: muuta tehotasoa.

4.7 Tehotoiminto

Kyseinen toiminto lisää induktiokeittoalueiden käytettävissä olevaa tehoa. Toiminto voidaan kytkeä toimintaan induktiokeittoalueelle vain rajoitetuksi ajaksi. Tämän jälkeen induktiokeittoalue kytkeytyy automaattisesti takaisin korkeimmalle tehotasolle.

Lue ohjeet kohdasta "Tekniset tiedot".

Kytke toiminto toimintaan

keittoalueeseen: kosketa L P syttyy.

Toiminnon kytkeminen pois

toiminnasta: muuta tehotasoa.

4.8 Ajastin

Ajanlaskenta-automatiikka

Voit käyttää tätä toimintoa keittoalueen toiminta-ajan asettamiseen yhtä käyttökertaa varten.

Aseta ensin keittoalue ja sen jälkeen

toiminto. Voit asettaa tehotason ennen toiminnon asettamista tai sen jälkeen.

Keittoalueen asettaminen: kosketa

painiketta ⚙️ toistuvasti, kunnes vaaditun keittoalueen merkkivalo syttyy.

Toiminnon kytkeminen toimintaan:

kosketa ajastimen +painiketta ja aseta aika (00 - 99 minuuttia). Kun keittoalueen merkkivalo alkaa vilkkumaan hitaasti, ajan laskenta on käynnissä.

Jäljellä olevan ajan tarkistaminen:

aseta keittoalue painikkeella ⏻ Keittoalueen merkkivalo alkaa vilkkumaan nopeasti. Jäljellä oleva aika näkyy näytössä.

Ajan muuttaminen: aseta keittoalue painikkeella ⚠. Kosketa painiketta + tai —.

Toiminnon kytkeminen pois

toiminnasta: aseta keittoalue painikkeella

ja kosketa painiketta — Jäljellä oleva aika laskee takaisin arvoon 00. Keittoalueen merkkivalo sammuu.

Kun aika on kulunut loppuun, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00. Keittoalue kytkeytyy pois toiminnasta.

Äänimerkin deaktivoiminen: kosketa painiketta ⏻.

CountUp Timer (Ajanlaskenta-automatiikka)

Voit käyttää tätä toimintoa keittoalueen toiminta-ajan tarkkailemiseen.

Keittoalueen asettaminen: kosketa painiketta toistuvasti, kunnes vaaditun keittoalueen merkkivalo syttyy.

Toiminnon kytkeminen toimintaan:

kosketa ajastimen painiketta —. UP syttyy. Kun keittoalueen merkkivalo alkaa vilkkumaan hitaasti, ajan laskenta on käynnissä. Näytössä näkyy vuorotellen UP ja ajastimen aika (minuuttia).

Keittoalueen jäljellä olevan toiminta-ajan tarkistaminen: valitse keittoalue painikkeella ⚠. Keittoalueen merkkivalo alkaa vilkkumaan nopeasti. Näytössä näkyy keittoalueen toiminta-aika.

Toiminnon kytkeminen pois

toiminnasta: aseta keittoalue painikkeella ja kosketa painiketta tai. — Keittoalueen merkkivalo sammuu.

Hälytinajastin

Voit käyttää tätä toimintoa

hälytinajastimena keittotason ollessa toiminnassa ja keittoalueiden ollessa pois toiminnasta (tehotason näytössä näkyy 📄).

Toiminnon kytkeminen toimintaan:

kosketa painiketta ⚠Aseta aika koskettamalla ajastimen painiketta + tai —. Kun aika on kulunut loppuun, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00.

Äänimerkin deaktivoiminen: kosketa painiketta 😊

Toiminnolla ei ole vaikutusta keittoalueiden toimintaan.

4.9 STOP+GO

Kyseinen toiminto kytkee kaikki toiminnassa olevat keittoalueet alhaisimpaan tehotasoon.

Kun toiminto on toiminnassa, tehotasoa ei voida muuttaa.

Toiminto ei peruuta asetettuja ajastuksia.

Toiminnon kytkeminen toimintaan: kosketa painiketta STOP + GO sytlyy.

Toiminnon kytkeminen pois

toiminnasta: kosketa painiketta ^+ . Edellinen tehotaso kytkeytyy päälle.

4.10 Lukitus

Voit lukita käyttöpaneelin keittoalueiden toimiessa. Lukitseminen estää tehotason muuttamisen vahingossa.

Aseta ensin tehotaso.

Toiminnon kytkeminen toimintaan:

kosketa painiketta 📋 syttyy neljän sekunnin ajaksi.Ajastin toimii edelleen.

Toiminnon kytkeminen pois

toiminnasta: kosketa painiketta 📋. Edellinen tehotaso kytkeytyy päälle.

Kun sammutat keittotason, myös tämä toiminto sammuu.

4.11 Lapsilukko

Toiminto estää keittotason käyttämisen vahingossa.

Toiminnon kytkeminen toimintaan: kytke keittotaso toimintaan painikkeella

①. Älä aseta tehotasoa. Kosketa painiketta neljän sekunnin ajan. syttyy. Kytke keittotaso pois toiminnasta painikkeella ①

Toiminnon kytkeminen pois toiminnasta: kytke keittotaso toimintaan painikkeella ①. Älä aseta tehotasoa. Kosketa painiketta neljän sekunnin ajan. syttyy. Kytke keittotaso pois toiminnasta painikkeella ①.

Voit ohittaa toiminnon vain yhtä keittoaikaa koskien: kytke keittotaso

toimintaan painikkeella ①. Syttyy. Kosketa painiketta neljän sekunnin ajan. Aseta tehotaso 10 sekunnin kuluessa. Nyt voit käyttää keittotasoa. Kun kytket keittotason pois päältä painikkeella ①, toiminto on edelleen kytkettynä.

4.12 OffSound Control (Äänimerkkien poistaminen käytöstä ja käyttöön ottaminen)

Kytke keittotaso pois päältä. Kosketa painiketta kolmen sekunnin ajan. Näyttö syttyy ja sammuu. Kosketa painiketta kolmen sekunnin ajan. ta syttyy. Kosketa ajastimen painiketta seuraavien asetuksien valitsemiseksi:

Lue turvallisuutta koskevat luvut.

- -äänimerkit pois käytöstä - -äänimerkit käytössä Vahvista valinta odottamalla, kunnes keittotaso kytkeytyy automaattisesti pois päältä.

Kun toiminto on asetettu asentoon äänimerkit kuuluvat vain seuraavissa tapauksissa:

• kosketat painiketta ①
  • Hälytinajastin laskee
• Ajanlaskenta-automatiikka laskee
• käyttöpaneelin päälle asetetaan jokin esine.

4.13 Tehonhallinta -toiminto

• Keittoalueet on ryhmitetty keittotason vaiheiden sijainnin ja määrän mukaan. Katso kuva.
  • Kunkin vaiheen maksimisähkökuormitus on 3700 W.
  • Toiminto jakaa virran samaan vaiheeseen kytkettyihin keittoalueisiin.
• Toiminto kytkeytyy toimintaan, kun yksivaiheeseen kytkettyjen keittoalueiden kokonaissähkökuormitus on yli 3700 W.
• Toiminto laskee samaan vaiheeseen kytkettyjen keittoalueiden tehoa.
• Alhaisemman tehon omaavien alueiden tehotasonäyttö muuttuu kahdella tasolla.

Induktiokeittoalueilla voimakas sähkömagneettinen kenttä luo keittoastian lämmön erittäin nopeasti.

Käytä induktiokeittoalueille soveltuvia keittoastioita.

Keittoastian materiaali

• sopivat: valurauta, teräs, emaloitu teräs, ruostumaton teräs, monikerroksinen pohja (valmistajan merkintä ilmaisee soveltuvuuden).
• sopimattomat: alumiini, kupari, messinki, lasi, keramiikka, posliini.

Keittoastia soveltuu käytettäväksi induktiokeittotasolla, jos:

• pieni määrä vettä kuumenee hyvin nopeasti korkeimmalla tehotasolla
• magneetti tartuu astian pohjaan.

Keittoastian pohjan tulee olla mahdollisimman paksu ja tasainen.

Keittoastian mitat

Induktiokeittoalueet mukautuvat automaattisesti keittoastian pohjan kokoon tiettyyn rajaan saakka.

Keittoalueen tehokkuus riippuu keittoastian halkaisijasta. Keittoastia, jonka halkaisija on minimiarvoa pienempi, saa vain osan keittoalueen tehosta.

Lue ohjeet kohdasta "Tekniset tiedot".

5.2 Käytön aikana kuuluvat äänet

Jos kuulet:

- Halkeilevaa ääntä: keittoastia on valmistettu useasta materiaalista (monikerroksinen rakenne).

• Vihellysääntä: käytät keittoaluetta korkealla tehotasolla ja keittoastia on valmistettu useasta eri materiaalista (monikerroksinen rakenne).
• Huminaa: käytät korkeaa tehotasoa.
• Napsahdusääniä: sähköpiirien kytkeytyminen.
• Sihinää, surinaa: puhallin on toiminnassa.

Nämä äänet ovat normaaleja, eivätkä ne tarkoita, että keittotasossa olisi jokin vika.

5.3 Öko Timer (Säästöajastin)

Energian säästämiseksi keittoalueen vastus kytkeytyy pois toiminnasta ennen kuin ajanlaskenta-automatiikan äänimerkki kuuluu. Toiminta-ajan erotus riippuu tehotasosta ja kypsennysajasta.

5.4 Esimerkkejä keittotoiminnoista

Tehotason ja keittoalueen virrankulutuksen suhde ei ole lineaarinen. Keittoalueen virrankulutus ei kasva suhteellisesti suurempaan tehotasoon siirryttäessä. Tämä tarkoittaa, että keskisuurella tehotasolla toimiva keittoalue kuluttaa vähemmän kuin puolet maksimitason vaatimasta energiasta.

Taulukossa annetut tiedot ovat ainoastaan suuntaa-antavia.

Tehotaso Käyttökohde: Aika		Vinkkejä (min)
- 1	Valmiiden ruokien lämpimänä-pito.	tarpeen mukaan	Aseta keittoastian päälle kan-si.
1 - 3 Hollandaise-kastike, voin, su-klaan ja liivatteen sulattami-nen.		5 - 25 Sekoita aika ajoin.
1 - 3 Kiinteyttäminen: munakkaat, paistetut kananmunat.		10 - 40 Valmista kannen alla.
3 - 5 Riisin ja maitoruokien haudutus, valmisruokien kuumentaminen.		25 - 50 Lisää nestettä riisin suhteen vähintään kaksinkertainen määrä, sekoita maitoruokia kypsennyksen aikana.
5 - 7 Höyrytetyt vihannekset, kala, liha.		20 - 45 Lisää joitakin ruokalusikallisia nestettä.
7 - 9 Höyryssä kypsennetyt peru-nat.		20 - 60 Käytä korkeintaan 1⁄4 litraa vettä/750 g perunoita.
7 - 9 Suurten ruokamäärien kyp-sentäminen, pataruoat ja kei-tot.		60 - 150 Enintään 3 litraa nestettä + valmistusaineet.
9 - 12 Leikkeiden, vasikanlihan, cor-don bleun, kotlettien, pyöry-köiden, makkaroiden, mak-san, kastikepohjan, kananmu-nien, ohukaisten ja munkkien paistaminen.		tarpeen mukaan Käännä kypsennyksen puoli-välissä.
12 - 13 Voimakas paistaminen: sipuli-perunat, ulkofilee, pihvit.		5 - 15 Käännä kypsennyksen puoli-välissä.
14 Veden keittäminen, pastan keittäminen, lihan ruskistaminen (gulassi, patapaisti), ranskalaisten friteeraus.
Suuren vesimäärän keittäminen. Power-toiminto on kytketty toimintaan.

6. HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

6.1 Yleistä

• Puhdista keittotaso jokaisen käytön jälkeen.
• Tarkista aina, että keittoastian pohja on puhdas.
• Pinnan naarmut tai tummat läiskät eivät vaikuta keittotason toimintaan.
• Käytä keittotason pintaan sopivaa erityistä puhdistusainetta.
• Käytä erityistä lasipintaan tarkoitettua kaavinta.

6.2 Keittotason puhdistaminen

• Poista välittömästi: sulanut muovi, muovikelmu ja sokeripitoinen ruoka. Muutoin lika voi aiheuttaa keittotasoon vaurioita. Aseta erityinen kaavin viistosti lasipintaa vasten ja liikuta kaavinta pintaa pitkin.
• Poista sitten, kun keittotaso on jäähtynyt riittävästi: kalkkirenkaat, vesirenkaat, rasvatahrat, kirkkaat metalliset värimuutokset. Puhdista keittotaso kostealla liinalla käyttäen vähän puhdistusainetta. Hankaa keittotasoa pehmeällä kuivalla liinalla puhdistuksen jälkeen.

7. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

7.1 Käyttöhäiriöt

Ongelma Mahdollinen syy Korjaustoimenpide
Keittotaso ei kytkeydy toimintaan eikä sitä voida käyttää.	Keittotasoa ei ole kytketty sähköverkkoon tai se on lii-tetty sähköverkkoon virheel-lisesti.	Tarkista, onko keittotaso kytketty oikein sähköverk-koon. Katso kytkentäkaa-vio.
Sulake on palanut. Tarkista, onko toimintahäiri-ön syynä sulake. Jos sulake palaa aina uudelleen, kään-ny sähköalan ammattilaisen puoleen.
Kytke keittotaso uudelleentoimintaan ja aseta tehotaso 10 sekunnin kuluessa.
Olet koskettanut useampaakosketuspainiketta sama-naikaisesti.		Kosketa vain yhtä kosketus-painiketta.
STOP+GO -toiminto on toi-minnassa.		Katso kohta "Päivittäinen käyttö".
Käyttöpaneelilla on vettä tai rasvaroiskeita.		Pyyhi käyttöpaneeli puh-taaksi.
Keittotasosta kuuluu ääni-merkki ja se kytkeytyy pois toiminnasta.Äänimerkki kuuluu, kun keit-totaso on kytketty pois toi-minnasta.	Yksi tai useampi kosketus-painike on peitetty.	Poista esineet kosketuspai-nikkeiden päältä.
Keittotaso kytkeytyy pois päältä.	Kosketuspainikkeen1päälle on asetettu jokin esine.	Poista esineet kosketuspai-nikkeen päältä.
Jälkilämmön merkkivalo ei syty.	Alue ei ole kuuma, koska sitä on käytetty vain vähän aikaa.	Jos alue on toiminut riittä-vän kauan ollakseen kuu-ma, ota yhteys valtuutet-tuun huoltoliikkeeseen.
Automaattinen kuumennus -toiminto ei toimi.	Alue on kuuma. Anna alueen jäähtyä riittä-västi.
Korkein tehotaso on asetet-tu.		Korkeimman tehotason ar-vo on sama kuin toiminnon.
Tehotaso muuttuu kahden asetuksen välillä.	Tehonhallinta -toiminto on toiminnassa.	Katso kohta "Päivittäinen käyttö".
Kosketuspainikkeet kuume- nevat.	Keittoastia on liian suuri, tai se on liian lähellä painikkei- ta.	Laita isokokoiset keittoastiat taka-alueille, jos mahdollis- ta.
Äänimerkkiä ei kuulu, kun kosketat käyttöpaneelin kosketuspainikkeita.	Äänimerkit on poistettu käy- töstä.	Ota äänimerkit käyttöön.Katso kohta "Päivittäinen käyttö".
-syttyy.	Automaattinen virrankatkai- su -toiminto on kytketty päälle.	Katkaise virta keittotasosta ja kytke se uudelleen toi- mintaan.
-syttyy.	Lapsilukko tai Lukitus-toi- minto on toiminnassa.	Katso kohta "Päivittäinen käyttö".
-syttyy.	Alueella ei ole keittoastiaa.	Aseta keittoastia alueelle.
Keittoastia on sopimaton. Käytä oikeantyyppistä keit- toastiaa.Lue ohjeet kohdasta "Vihjei- tä ja neuvoja".
Keittoastian pohjan halkaisi- ja on liian pieni alueelle.		Käytä oikean kokoista keit- toastiaa.Lue ohjeet kohdasta "Tekni- set tiedot".
Eja numero syttyy näyt- töön.	Keittoalueessa on jokin vika.	Kytke keittoalue irti verkkovirrasta lyhyeksi ajaksi. Irro- ta sulake sulaketaulusta.Kytke virta uudelleen. Jos Syttyy uudelleen, ota yh- teys valtuutettuun huoltoliik- keeseen.
E3syttyy.	Sähköliitäntä on virheellinen.Syöttöjännite poikkeaa salli- tuista arvoista.	Ota yhteyttä pätevään säh- köasentajaan asennuksen tarkistamiseksi.
4 syttyy.	Keittotason toimintahäiriön on aiheuttanut kuivaksi kie-hunut keittoastia. Auto-maattinen virrankatkaisu ja alueiden ylikuumenemissuo- ja on lauennut.	Kytke keittotaso pois pääl-tä. Poista kuuma keittoastia tasolta. Kytke alue uu-delleen toimintaan noin 30 sekunnin kuluttua. Jos on-gelman aiheutti keittoastia, virheviesti häviää. Jälkiläm-mön merkkivalo voi jäädä palamaan. Anna keittoas-tian jäähtyä riittävästi. Tar-kista sopiiko keittoastia keit-totasoon.Lue ohjeet kohdasta "Vihjei-tä ja neuvoja".
7 syttyy.	Puhallin on tukkiutunut. Tarkista, onko puhaltimessa esineitä, jotka estävät sen toiminnan. Jos syttyy uudelleen, ota yhteys val-tuutettuun huoltolik- keeseen.
8 syttyy.	Sähköliitäntä on virheellinen. Keittotaso on liitetty vain yh- teen vaiheeseen.	Ota yhteyttä pätevään säh-köasentajaan asennuksen tarkistamiseksi. Katso kyt-kentäkaavio.

7.2 Jos ratkaisua ei löydy...

Jos ratkaisua ei löydy, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun. Ilmoita arvokilpeen merkityt tiedot. Ilmoita myös keraamisen keittotason kolmikirjaiminen tunnus (keraamisen pinnan kulmassa) sekä näytössä näkyvä virheilmoitus. Varmista,

että keittotasoa on käytetty oikein. Muutoin valtuutetun huoltoliikkeen tai jälleenmyyjän huollosta aiheutuvat kulut veloitetaan myös takuuaikana. Kuluttajaneuvonnan yhteystiedot ja takuuehdot on mainittu takuu- ja huoltokirjassa.

8. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

8.1 Ennen asentamista

Kirjoita alla olevat tiedot ylös arvokilvestä ennen keittotason asentamista. Arvokilpi sijaitsee keittotason pohjassa.

Sarjanumero ....

8.2 Kalusteeseen sijoitettavat keittotasot

Kalusteeseen sijoitettavia keittotasoja saa käyttää vasta, kun ne on asennettu sopiviin, määräystenmukaisiin kalusteisiin ja työtasoihin.

8.3 Liitäntäjohto

• Keittotason mukana toimitetaan liitäntäjohto.
• Käytä seuraavaa (tai sitä suurempaa) virtajohtotyyppiä vaurioituneen

virtajohdon vaihtamiseksi: H05BB-F T min 90°C. Ota yhteys valtuutettuun huoltolikkeeseen.

8.4 Asennus

Jos käytössä on suojakotelo (lisävaruste), edessä oleva 2 mm:n ilmavirtaustila ja keittotason alapuolella oleva suojataso eivät ole tarpeen. Suojakotelo ei välttämättä ole saatavilla kaikissa maissa lisävarusteena. Ota yhteys paikalliseen jälleenmyyjään.

Et voi käyttää suojakoteloa, jos asennat keittotason uunin yläpuolelle.

9. TEKNISET TIEDOT

9.1 Arvokilpi

Malli EHL8740FAZ Tuotenumero 949 596 385 00

Tyyppi 58 GBD C3 AU 220 - 240 V 50 - 60 Hz

Induktio 7.4 kW Valmistettu Saksassa

Sarjanumero 7.4 kW

ELECTROLUX

9.2 Keittoalueiden määritykset

Keittoalue Nimellisteho (suurin teho-taso) [W]	Tehotoiminto [W]	Tehotoiminto kesto enintään [min]	Keittoastian halkaisija [mm]
Vasemmalla edessä	2300 3200 10 125 - 210
Vasemmalla ta-kana	2300 3200 10 125 - 210
Oikealla edessä	2300 3200 10 125 - 210
Oikealla takana	2300 3200 10 125 - 210

Keittoalueiden teho voi poiketa hiukan taulukon arvoista. Se vaihtelee keittoastian materiaalin ja koon mukaan.

Käytä korkeintaan taulukon halkaisijan kokoista keittoastiaa optimaalisten tulosten saavuttamiseksi.

10. ENERGIATEHOKKUUS

10.1 Tuotetiedot standardin EU 66/2014 mukaisesti

Mallin tunnus EHL8740FAZ
Keittotasotyyppi Keittotaso
Keittoalueiden määrä 4
Kuumennustekniikka Induktio
Pyöreiden keittoalueiden halkaisija (∅)	Vasemmalla edessä	21,0 cm
	Vasemmalla takana	21,0 cm
	Oikealla edessä	21,0 cm
	Oikealla takana	21,0 cm
Energiankulutus keittoa-luetta kohti (EC electric cooking)	Vasemmalla edessä	172,6 Wh/kg
	Vasemmalla takana	174,9 Wh/kg
	Oikealla edessä	178,3 Wh/kg
	Oikealla takana	174,9 Wh/kg
Keittotason energiankulu-tus (EC electric hob)	175,2 Wh/kg

EN 60350-2 - Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet - Osa 2: Keittotasot - Suorituskyvyn mittaustavat

Keittoalueeseen liittyvät energiamittaukset on merkitty rasteilla vastaaviin keittoalueisiin.

10.2 Energiansäästö

Voit säästää energiaa jokapäiväisen ruoanvalmistuksen aikana seuraavia vinkkejä noudattamalla.

• Kuumenna vettä vain tarvitsemasi määrä.
• Mikäli mahdollista, peitä keittoastia aina kannella.
• Aseta keittoastia keittoalueelle ennen alueen kytkemistä toimintaan.
• Aseta pieni keittoastia pienemmälle keittoalueelle.
• Aseta keittoastia suoraan keittoalueen keskelle.
• Käytä jälkilämpöä ruoan pitämiseksi lämpimänä tai ruoan sulattamiseksi.

11. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä hävitä merkillä merkittyjä

kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

INNEHÅLL

1. SÄKERHETSINFORMATION....22
2. SÄKERHETSFÖRESKRIFTER....23
3. PRODUKTBESKRIVNING....25
4. DAGLIG ANVÄNDNING....27
5. RÅD OCH TIPS....30
6. SKÖTSEL OCH RENGÖRING....31
7. FELSÖKNING....32
8. INSTALLATION....34
9. TEKNISK INFORMATION......36
10. ENERGIEFFEKTIVITET....37

VI TÄNKER PÅ DIG
