Značka	Electrolux
Model	Y82IS443
Typ produktu	Vestavná indukční varná deska
Počet varných zón	4
Technologie ohřevu	Indukce
Napájení	220-240 V / 400 V 2N, 50/60 Hz
Maximální celkový výkon	7.2 kW (7200 W)
Funkce PowerBoost	Ano (až 3600 W podle zóny)
Funkce SenseBoil®	Ano (automatická kontrola varu)
Funkce Bridge	Ano (spojení dvou levých zón)
Funkce Hob²Hood	Ano (komunikace s kompatibilním odsavačem)
Automatické bezpečnostní vypnutí	Ano
Dětská pojistka	Ano
Zámek ovládání	Ano
Časovač	Ano (časovač přesýpacích hodin a kuchyňský časovač)
Indikátor zbytkového tepla	Ano (3 úrovně: / / )
Správa napájení	Ano (rozdělení výkonu mezi fáze)
Rozměry zón (průměr)	Přední levá: 21,0 cm Zadní levá: 21,0 cm Přední středová: 14,5 cm Zadní pravá: 24,0 cm
Spotřeba energie na zónu	Přední levá: 179,6 Wh/kg Zadní levá: 177,0 Wh/kg Přední středová: 180,2 Wh/kg Zadní pravá: 174,6 Wh/kg
Spotřeba energie desky	177,9 Wh/kg
Doporučené čištění	Měkký vlhký hadřík a neabrazivní čisticí prostředek; speciální škrabka na připálené zbytky
Náhradní díly	Používejte výhradně originální díly Electrolux
Opravitelnost	Kontaktujte autorizovaný servis

Často kladené otázky - Y82IS443 - Y82IS443 ELECTROLUX

Jak zapnout a vypnout varnou desku?

Stiskněte tlačítko ① na 1 sekundu pro zapnutí nebo vypnutí desky.

Co dělat, když se varná deska nezapne?

Zkontrolujte, zda je spotřebič správně zapojený a zda nedošlo k vypnutí jističe. Pokud problém přetrvává, kontaktujte kvalifikovaného elektrikáře.

Jak používat funkci PowerBoost?

Stiskněte tlačítko P pro aktivaci PowerBoost na zóně. Funkce trvá omezenou dobu (viz specifikace), poté se zóna automaticky vrátí na nejvyšší úroveň.

Jak funguje SenseBoil®?

Aktivujte funkci stisknutím SenseBoil®, poté vyberte studenou zónu. Deska zahřívá až do varu a poté automaticky sníží úroveň na 8, aby nedošlo k přetékání.

Jak zamknout ovládání během vaření?

Stiskněte tlačítko Zámek (symbol zámku) pro zamknutí ovládacího panelu. Pro odemknutí stiskněte znovu stejné tlačítko.

Jak čistit sklokeramický povrch?

Používejte měkký vlhký hadřík s neabrazivním čisticím prostředkem. Na připálené zbytky použijte speciální škrabku drženou šikmo. Nikdy nepoužívejte parní čistič.

Proč se nerozsvítí indikátor zbytkového tepla?

Pokud zóna fungovala krátkou dobu, nemusí být dostatečně horká. Pokud je snímač vadný, kontaktujte servis.

Jak nastavit časovač?

Vyberte varnou zónu opakovaným stisknutím ①, dokud její kontrolka nebliká, poté nastavte dobu pomocí tlačítek + a - časovače.

Co znamená chybový kód E na displeji?

Kód E následovaný číslem označuje anomálii. Vypněte desku a počkejte 30 sekund před opětovným zapnutím. Pokud se kód objeví znovu, odpojte spotřebič a kontaktujte servis.

Jak aktivovat dětskou pojistku?

Vypněte desku, poté stiskněte tlačítko ②, dokud se nezobrazí L. Znovu vypněte pomocí ①. Pro dočasné deaktivování zapněte desku a stiskněte ② na 4 sekundy.

NÁVOD K OBSLUZE Y82IS443 - Y82IS443 ELECTROLUX

Návod k použití CS 26 Varná deska

Brugsanvisning DA 48 Kogesektion

User Manual EN 69 Hob

Návod na používanie SK 225 Varný panel

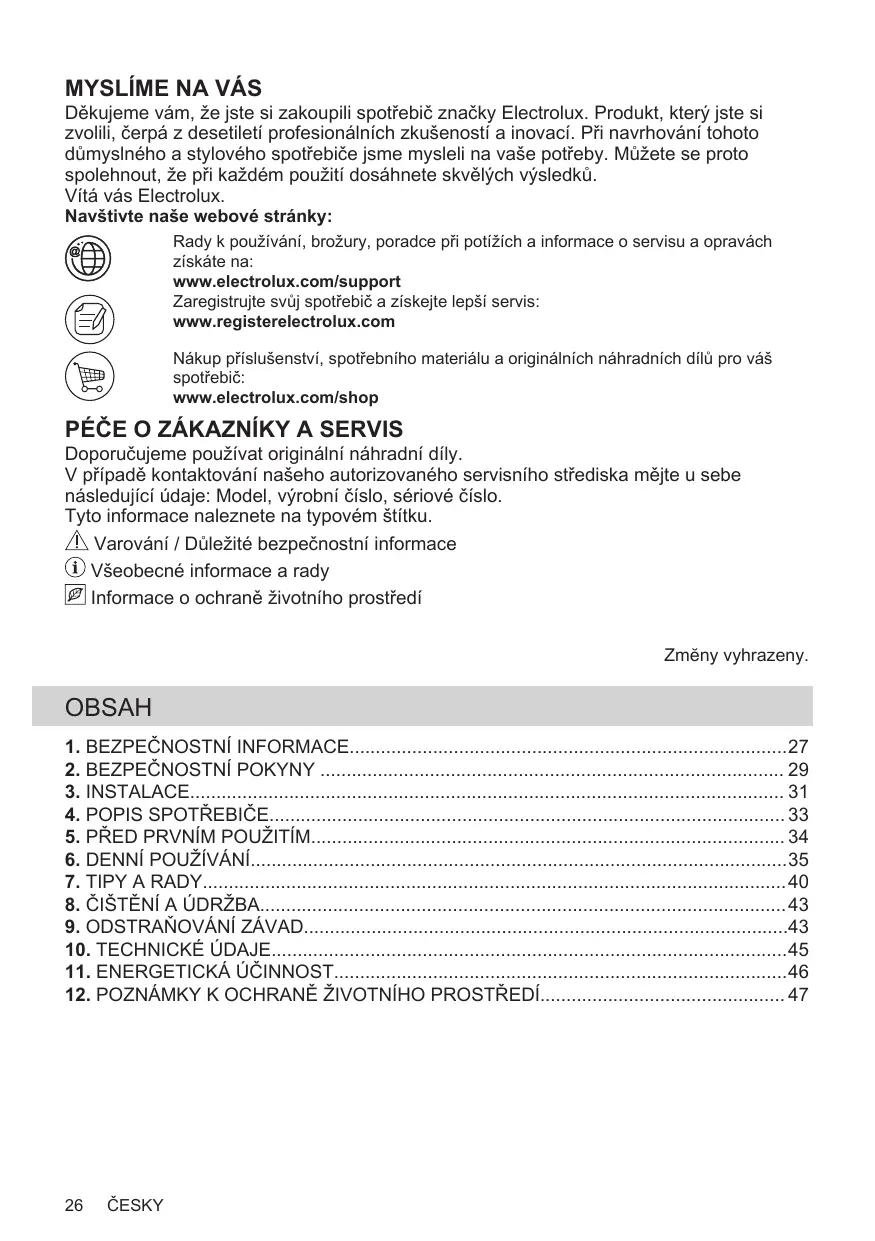

Děkujeme vám, že jste si zakoupili spotřebič značky Electrolux. Produkt, který jste si zvolili, čerpá z desetiletí profesionálních zkušeností a inovací. Při navrhování tohoto důmyslného a stylového spotřebiče jsme mysleli na vaše potřeby. Můžete se proto spolehnout, že při každém použití dosáhnete skvělých výsledků.

Vítá vás Electrolux.

Navštivte naše webové stránky:

Rady k používání, brožury, poradce při potížích a informace o servisu a opravách získáte na:

www.electrolux.com/support

Zaregistrujte svůj spotřebič a získejte lepší servis:

www.registerelectrolux.com

Nákup příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:

www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

V případě kontaktování našeho autorizovaného servisního střediska mějte u sebe následující údaje: Model, výrobní číslo, sériové číslo.

Tyto informace naleznete na typovém štítku.

Varování / Důležité bezpečnostní informace ① Všeobecné informace a rady Informace o ochraně životního prostředí

Změny vyhrazeny.

OBSAH

1. BEZPEČNOSTNÍ INFORMACE 27
2. BEZPEČNOSTNÍ POKYNY 29
3. INSTALACE 31
4. POPIS SPOTŘEBIČE 33
5. PŘED PRVNÍM POUŽITÍM 34 6. DENNÍ POUŽÍVÁNÍ 35
6. TIPY A RADY 40 8. ČIŠTĚNÍ A ÚDRŽBA 43
7. ODSTRAŇOVÁNÍ ZÁVAD 43
8. TECHNICKÉ ÚDAJE 45
9. ENERGETICKÁ ÚČINNOST 46
10. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ 47

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo obdržely instrukce týkající se bezpečného provozu spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče. Děti mladší osmi let a osoby s rozsáhlým a komplexním postižením bez stálého dozoru udržujte z dosahu spotřebiče. Zabraňte dětem, aby si hrály se spotřebičem. Všechny obaly uschovejte mimo dosah dětí a řádně je zlikvidujte. VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Během používání a chladnutí udržujte spotřebič mimo dosah dětí a domácích zvířat.
• Je-li spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.
• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• Spotřebič je určen výhradně pro přípravu jídel.
• Tento spotřebič je určen k použití v běžné nesdílené domácnosti ve vnitřních prostorách.
• Tento spotřebič lze používat v kancelářích, hotelových pokojích, motelech, agropenzionech a v podobných

ubytovacích zařízeních, kde využití nepřesahuje (průměrnou) úroveň využití v domácnosti.

VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Nedotýkejte se topných článků. VAROVÁNÍ: Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár. - K hašení požáru při vaření nikdy nepoužívejte vodu. Vypněte spotřebič a zakryjte plameny např. požární dekou nebo víkem. VAROVÁNÍ: Spotřebič nesmí být napájen přes externí spínací zařízení, jako je časovač, nebo připojován k okruhu, který je pravidelně zapínán a vypínán jiným nástrojem. - UPOZORNĚNÍ: Při vaření je vždy nutné vykonávat dohled. U krátkodobého vaření je nutné vykonávat nepřetržitý dohled. VAROVÁNÍ: Nebezpečí požáru: Na varné plochy nepokládejte žádné předměty. - Na povrch varné desky nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu. - Nepoužívejte spotřebič, dokud není nainstalován do vestavné konstrukce. K čištění spotřebiče nepoužívejte čisticí zařízení na páru. - Po použití vypněte příslušnou část varné desky ovladačem a nespoléhejte na detektor přítomnosti nádoby. - Je-li sklokeramický nebo skleněný povrch desky prasklý, vypněte spotřebič a odpojte ho od síťového napájení. Je-li spotřebič k elektrické síti připojen prostřednictvím rozvodné skříňky, odpojte spotřebič od napájení vyjmutím pojistky. V každém případě kontaktujte autorizované servisní středisko. - Je-li napájecí kabel poškozený, smí jej vyměnit pouze výrobce, autorizovaný servis nebo osoba s podobnou kvalifikací, aby se předešlo rizikům.

VAROVÁNÍ: Používejte pouze kryt varné desky přímo od výrobce kuchyňského spotřebiče nebo takový kryt, který výrobce spotřebiče v pokynech k použití označil jako vhodný, případně kryt, který je součástí spotřebiče. Při použití nesprávného krytu varné desky může dojít k nehodě.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

VAROVÁNÍ!

Hrozí nebezpečí poranění nebo poškození spotřebiče.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Řiďte se pokyny k instalaci dodanými spolu s tímto spotřebičem. Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Při přemisťování spotřebiče buďte vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.
• Utěsněte výřez v povrchu skříňky tmelem, aby se zabránilo pronikání vlhkosti.
• Chraňte dno spotřebiče před párou a vlhkostí.
• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.
• Každý spotřebič má vespodu chladicí ventilátory.
• Je-li spotřebič nainstalován nad zásuvkou:

Neuchovávejte v zásuvce žádné malé kousky nebo listy papíru, které by mohly být vtaženy dovnitř a poškodit tak chladicí ventilátory nebo chladicí systém.

• Mezi spodní stranou spotřebiče a obsahem zásuvky musí být vzdálenost alespoň 2 cm.
• Odstraňte jakékoliv dělicí panely nainstalované ve skříňce pod spotřebičem.

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě. Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě. Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí vybavení) může mít za následek přehřátí svorky.
• Použijte správný síťový kabel.
• Síťový kabel nesmí být zamotaný.
• Ujistěte se, že je nainstalována ochrana proti úrazu elektrickým proudem.
• Použijte svorku pro odlehčení tahu na kabelu.
• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého spotřebiče nebo horké nádoby, když spotřebič připojujete k elektrické zásuvce.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.
• Dbejte na to, abyste nepoškodili zástrčku napájecího kabelu (pokud je k dispozici) nebo napájecí kabel. O výměnu napájecího kabelu požádejte autorizované

servisní středisko nebo kvalifikovaného elektrikáře.

Ochrana před úrazem elektrickým proudem živých částí izolovaných musí být připevněna tak, aby nešla odstranit bez použití nástrojů. - Síťovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná. - Pokud je síťová zásuvka uvolněná, nezapojujte do ní síťovou zástrčku. - Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku. - Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáků), ochranné zemnící jističe a stykače. - Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.

2.3 Použití

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Neměňte technické parametry spotřebiče.
• Před prvním použitím odstraňte všechny obaly, značky a ochrannou fólii (pokud se používá). Ujistěte se, že větrací otvory nejsou zablokované.
• Během provozu nenechávejte spotřebič bez dozoru.
• Po každém použití nastavte varnou zónu na „vypnuto".
• Na varné zóny nepokládejte příbory ani pokličky. Mohly by se zahřát na vysokou teplotu.
• Nepoužívejte spotřebič, máte-li vlhké ruce, nebo když je v kontaktu s vodou.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
• Je-li povrch spotřebiče prasklý, okamžitě spotřebič odpojte od elektrické sítě. Zabráníte tak úrazu elektrickým proudem. Když je spotřebič zapnutý, uživatelé s kardiostimulátory se nesmějí přiblížit k

indukčním varným zónám blíže než na 30 cm.

• Horký olej může vystříknout, když do něj vkládáte jídlo.

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo výbuchu.

Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Při vaření udržujte otevřený oheň nebo ohřáté předměty mimo dosah tuků a olejů. Páry uvolňované velmi horkými oleji se mohou samovolně vznítit. - Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej použitý poprvé. - Do spotřebiče, do jeho blízkosti nebo na spotřebič neumisťujte hořlavé předměty nebo předměty nasáklé hořlavinami.

VAROVÁNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.
• Nepokládejte horkou poklici na skleněný povrch varné desky.
• Nenechejte vyvařit vodu v nádobách. Dbejte na to, aby na spotřebič nespadly žádné předměty nebo nádoby. Mohl by se poškodit povrch.
• Nezapínejte varné zóny s prázdnými nádobami nebo bez nádob.
• Na spotřebič nepokládejte hliníkovou fólii. Nádoby vyrobené z litiny nebo s poškozeným dnem mohou poškrábat skleněný/sklokeramický povrch. Tyto předměty v případě nutnosti přesunu po varné desce vždy zvedněte.

2.4 Čištění a údržba

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• Před čištěním spotřebič vypněte a nechte ho vychladnout. K čištění spotřebiče nepoužívejte proud vody nebo páru. Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s

drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.

2.5 Servis

• Je-li nutná oprava spotřebiče, obraťte se na autorizované servisní středisko. Používejte pouze originální náhradní díly.
• Pokud jde o žárovku (žárovky) v tomto spotřebiči a samostatně prodávané náhradní žárovky: Tyto žárovky jsou navrženy tak, aby odolaly extrémním fyzickým podmínkám v domácích spotřebičích, ať už jde o teplotu, vibrace či vlhkost, nebo jsou určeny k signalizaci informací o provozním stavu spotřebiče.

Nejsou určeny k použití v jiných spotřebičích a nejsou vhodné k osvětlení místností v domácnosti.

2.6 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

Pro informace ohledně správné likvidace spotřebiče se obraťte na místní úřady. - Odpojte spotřebič od elektrické sítě. - Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.

3. INSTALACE

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

3.1 Před instalací spotřebiče

Před instalací varné desky si z typového štítku opište níže uvedené informace. Typový štítek je umístěn na spodní straně varné desky.

Sériové číslo

3.2 Vestavné varné desky

Vestavné varné desky se smějí používat pouze po zabudování do vhodných vestavných modulů a pracovních ploch, které splňují příslušné normy.

3.3 Připojovací kabel

• Varná deska se dodává s připojovacím kabelem. K výměně poškozeného síťového kabelu použijte následující typ kabelu: H05V2V2F, který je odolný vůči teplotě 90 °C nebo vyšší. Jednotlivé vodiče musí mít průměr minimálně 1,5 mm². Obraťte se na místní servisní středisko. Výměnu připojovacího

kabelu smí provádět pouze kvalifikovaný elektrikář.

VAROVÁNÍ!

Veškerá elektrická připojení musí být provedena kvalifikovaným elektrikářem.

POZOR!

Připojení pomocí kontaktních zástrček jsou zakázána.

POZOR!

Konce vodičů nevrtejte ani nepájejte. Je to zakázáno.

POZOR!

Nepřipojujte kabel bez kabelové izolační koncovky.

Jednofázové zapojení

1. Odstraňte kabelovou izolační koncovku z černého a hnědého vodiče.
2. Odstraňte izolaci z konců hnědého a černého kabelu.
3. Spojte černé a hnědé konce kabelu.
4. Použijte novou kabelovou izolační koncovku na obnažený konec vodiče (je třeba speciální nástroj).

Jednofázové zapojeni: 220 - 240 V~		Dvoufázové zapojeni: 400 V 2 ~ N
½	Zelený – Žlutý	Zelený – Žlutý	½
N	Modrý a modrý	Modrý a modrý	N
L	Černý a hnědý	Černý	L1
		Hnědý	L2

3.4 Sestava

Instalujete-li varnou desku pod odsavačem par, dodržte minimální vzdálenost mezi spotřebiči v souladu s pokyny k montáži odsavače par.

Je-li spotřebič nainstalován nad zásuvkou, ventilace varné desky může během vaření ohřát předměty uložené v zásuvce.

Chcete-li najít video „Jak nainstalovat indukční varnou desku Electrolux – instalace pracovní desky“, napište celý název uvedený na obrázku níže.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

4.1 Uspořádání varné plochy

1 Indukční varná zóna 2 Ovládací panel

Pro podrobnější informace o velikostech varných zón viz Část „Technické údaje".

4.2 Uspořádání ovládacího panelu

K ovládání spotřebiče používejte senzorová tlačítka. Displeje, ukazatele a zvukové signály signalizují, jaké funkce jsou zapnuté.

	Senzorové tlačićko	Funkce	Poznámka
1	①	Zap / Vyp	Slouží k zapnutí a vypnutí varné desky.
2		Zámek / Dětská bezpečnostní pojistka	Slouží k zablokoványá odlabokoványí ovládacího panelu.
3	těžć	SenseBoil®	Slouží k zapnutí a vypnutí funkce. Ukazatele nad symbolem zobrazuju průbh funkce.
4	-1	Bridge	Slouží k zapnutí a vypnutí funkce.
5	-	Displej nastavení teploty	Ukazuje nastavení teploty.
6	-	Ukazatele Časovače varních zón	Ukazuji, pro kterou zónu je nastavený Čas.
7	-	Displej Časovače	Ukazuje Čas v minutách.
	Senzorové tlačitko	Funkce	Poznámka
8	─	Hob?Hood	Slouží k zapnutí a vypnutí manuálniho režimu funkce.
9	1	-	Slouží k volbě varné zóny.
10	+/-	-	Slouží ke zvyšeni nebo sníženi Času.
11	P	PowerBoost	Slouží k zapnutí funkce.
12	-	Ovládací lišta	Slouží k nastavení teploty.

Displej	Popis
∅	Varná zóna je vypnutá.
I - 14	Varná zóna je zapnutá.
u	Je zapnutá funkce SenseBoil®.
R	Je zapnutá funkce Automatický ohřev.
P	Je zapnutá funkce PowerBoost.
E + Číslice	Došlo k poruje.
/ / /	OptiHeat Control (Třistupřový ukazatel zbytkového tepla):Pokračovat ve vařeni / ucho- vat teplé / zbytkové teplo.
L	Je zapnutá funkce Zámek / Dětská bezpečnostné pojistka.
F	Nádoba na varné zóně je nevhodná, pržiliš malá nebo zcela chybí.
-	Je zapnutá funkce Automatické vypnutí.

5. PŘED PRVNÍM POUŽITÍM

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

5.1 Omezení výkonu

Ve výchozím nastavení varná deska pracuje na nejvyšší možný výkon.

Slouží ke snížení nebo zvýšení výkonu:

1. Vypněte varnou desku.
2. Dotkněte se ① na tři sekundy. Displej se rozsvítí a zhasne.
3. Na tři sekundy stiskněte. Zobrazí se nebo
4. Stiskněte ①. Zobrazí se P 72.
5. Stisknutím —/+ na časovači nastavte výkon.

Stupně výkonu

Viz část „Technické údaje".

P72-7200W P15-1500W P20-2000W P25-2500W P30-3000W P35-3500W P40-4000W P45-4500W P50-5000W P60-6000W

POZOR!

Ujistěte se, že zvolený výkon odpovídá jističům v domácnosti.

VAROVÁNÍ!

Zvolíte-li jeden z nejnižších stupňů výkonu, funkce SenseBoil® nemusí fungovat. Řiďte se níže uvedenou tabulkou.

• funkce funguje, X - funkce nefunguje.

Stupně vý- Varná zóna

Levá předné	Levá zadné	Pro- středné předné	Pravá zadné
210 mm	210 mm	145 m	240 mm

Viz kapitoly o bezpečnosti.

6.1 Zapnutí a vypnutí

Stisknutím ① na jaknu sekundu varnou desku zapnete nebo vypnete.

6.2 Automatické vypnutí

Tato funkce varnou desku automaticky vypne v následujících případech:

Všechny varné zóny jsou vypnuté. - Po zapnutí varné desky jistě nenastavili tepelný výkon. - Něco jste rozlili nebo položili na ovládací panel na déle než 10 sekund (pánev, utěrka atd.). Zazní zvukový signál a varná

deska se vypne. Odstraňte předmět nebo očistěte ovládací panel.

• Varná deska se příliš zahřeje (např. při vyváření obsahu pánve). Před dalším použitím varné desky nechte varnou zónu vychladnout.
• Používáte nevhodné nádoby. Rozsvítí se symbol F a varná zóna se po dvou minutách automaticky vypne.
• Nevypnete varnou zónu nebo nezměníte tepelný výkon. Po určité době se rozsvítí symbol - a varná deska se vypne.

Vztah mezi tepelným výkonem a dobou, po níž se varná deska vypne:

6.3 Nastavení teploty

Nastavení nebo změna teploty:

Stiskněte ovládací lištu u požadovaného nastavení teploty nebo posuňte prstem po ovládací liště až k požadovanému nastavení teploty.

6.4 OptiHeat Control (třístupňový ukazatel zbytkového tepla)

VAROVÁNÍ!

/ Dokud kontrolka svítí, hrozí nebezpečí popálení zbytkovým teplem.

Indukční varné zóny vytvářejí teplo potřebné k vaření přímo ve dně varné nádoby. Sklokeramická varná deska se ohřívá teplem varné nádoby.

Kontrolky se zobrazí, když je varná zóna horká. Kontrolky zobrazují úroveň zbytkového tepla u varných zón, které právě používáte:

• -Pokračovat ve vaření, -uchovat teplo,
• zbytkové teplo.

Může se také zobrazovat kontrolka:

pro sousedící varné zóny, i když je nepoužíváte, - když položíte horkou nádobu na studenou varnou zónu,

• když je varná deska vypnutá, ale varná zóna je stále horká.

Kontrolka se přestane zobrazovat, když varná zóna vychladne.

6.5 Použití varných zón

Postavte varnou nádobu na střed zvolené zóny. Indukční varné zóny se automaticky přizpůsobují velikosti dna nádoby.

S velkými nádobami můžete vařit na dvou varných zónách zaroveň. Nádoby musí zakrývat střed obou zón, ale nesmí přesahovat označené okraje. Je-li nádoba umístěna mezi oběma středy zón, funkce Bridge se nezapne.

6.6 Bridge

Funkce se zapne, když nádoba zakrývá středy dvou zón. Další informace o správném umístění varných nádob naleznete v části „Používání varných zón". Funkce nefunguje, když je spuštěno SenseBoil®.

Tato funkce spojí obě varné zóny na levé straně, které pak fungují jako jediná.

Nejprve nastavte teplotu pro každou z varných zón na levé straně.

Pokyny pro zapnutí funkce: dotkněte se []. Teplotu nastavíte nebo změníte stisknutím některého z ovládacích snímačů.

Pokyny pro vypnutí funkce: dotkněte se. Varné zóny fungují nezávisle.

6.7 Automatický ohřev

Funkci použijte k dosažení požadované teploty za kratší dobu. Když je funkce zapnutá, varná zóna funguje zpočátku při maximálním tepelném výkonu a poté pokračuje dle požadovaného nastavení.

Chcete-li funkci zapnout, varná zóna musí být chladná.

Pokyny pro aktivaci funkce pro varnou zónu: stiskněte P (rozsvítí se). Ihned stiskněte požadované nastavení teploty. Po 3 sekundách se rozsvítí.

Pokyny pro vypnutí funkce: změňte nastavení teploty.

6.8 PowerBoost

Tato funkce dodá indukčním varným zónám více elektrické energie. Funkci lze zapnout pro indukční varnou zónu pouze na omezenou dobu. Poté se indukční varná zóna automaticky přepne na nejvyšší teplotu.

Viz část „Technické údaje“.

Zapnutí funkce pro varnou zónu: stiskněte P. Rozsvítí se.

Vypnutí funkce: změňte nastavení teploty.

6.9 SenseBoil®

Funkce automaticky přizpůsobí teplotu vody tak, aby nepřekypěla z hrnce, jakmile dosáhne bodu varu.

Pokud je na varné zóně, kterou chcete použít, jakékoliv zbytkové teplo (□/□/□), zazní zvukový signál a funkce se nespustí.

1. Varnou desku zapněte stisknutím ①.
2. Funkci zapnete stisknutím symbolu 出. Na varných zónách, u kterých můžete aktuálně použít tuto funkci, se zobrazí blikající
3. Stiskněte ovladač libovolné dostupné varné zóny, u které chcete spustit tuto funkci (mezi nastavením tepelného výkonu 1-14).

Spustí se funkce.

Pokud si do pěti sekund nezvolíte žádnou varnou zónu, funkce se nezapne.

Jakmile se funkce spustí, ukazatel nad symbolem iʃ se zobrazí jeden po druhém, dokud voda nedosáhne bodu varu.

Když funkce detekuje bod varu, varná deska vydá zvukový signál a úroveň tepelného výkonu se automaticky změní na 8.

Pokud se již používají všechny varné zóny nebo je na nich nějaké zbytkové teplo, varná deska zapípá, ukazatele nad zablikají a funkce se nespustí.

Funkci vypnete stisknutím (funkce se vypne a nastavení tepelného výkonu se sníží na 0) nebo stiskněte ovladač a ručně upravte nastavení tepelného výkonu.

6.10 Časovač

- Odpočítávání času

Tuto funkci můžete použít k nastavení délky jednoho vaření.

Nejprve nastavte teplotu pro danou varnou zónu, poté nastavte funkci.

Nastavení varné zóny: opakovaně stiskněte ①, dokud nezačne blikat kontrolka varné zóny.

Zapnutí funkce: stiskněte + časovače a nastavte čas (00 - 99 minut). Když kontrolka varné zóny začne blikat, odpočítává se čas.

Kontrola zbývajícího času: stisknutím ① nastavte varnou zónu. Kontrolka varné zóny začne blikat. Na displeji se zobrazí zbývající čas.

Změna času: stisknutím ① nastavte varnou zónu. Stiskněte + nebo -

Vypnutí funkce: stisknutím ① nastavte varnou zónu a poté stiskněte —. Zbývající čas se bude odpočítávat až do 00. Kontrolka varné zóny zhasne.

Po dokončení odpočtu zazní zvukový signál a začne blikat 00. Varná zóna se vypne.

Vypnutí zvukové signalizace: stiskněte ①.

- CountUp Timer

Tato funkce slouží ke sledování doby provozu varné zóny.

Nastavení varné zóny: opakovaně stiskněte ①, dokud nezačne blikat kontrolka varné zóny.

Zapnutí funkce: stiskněte — časovače, rozsvítí se UP. Když kontrolka varné zóny začne blikat, počítá se čas. Displej přepíná zobrazení UP a uplynulého času (v minutách).

Kontrola délky provozu varné zóny: stisknutím ① nastavte varnou zónu. Kontrolka varné zóny začne blikat. Na displeji se zobrazí délka provozu zóny.

Vypnutí funkce: stiskněte ① a poté + nebo —. Kontrolka varné zóny zhasne.

- Minutka

Tuto funkci můžete použít, když je varná deska zapnutá, ale není zapnutá žádná varná zóna. Na displeji nastavení teploty se zobrazí.

Zapnutí funkce: stiskněte ① a poté + nebo — časovače a nastavte čas. Po uplynutí času zazní zvukový signál a začne blikat 00.

Vypnutí zvukové signalizace: stiskněte ①.

Tato funkce nemá žádný vliv na provoz varných zón.

6.11 Zámek

Když jsou varné zóny zapnuté, ovládací panel lze zablokovat. Zabráníte tak náhodné změně nastavení teploty.

Nejprve nastavte tepelný výkon.

Zapnutí funkce: stiskněte. Na čtyři sekundy se rozsvítí. Časovač zůstane zapnutý.

Vypnutí funkce: stiskněte. Zobrazí se předchozí nastavení teploty.

Funkci také vypnete vypnutím varné desky.

6.12 Dětská bezpečnostní pojistka

Tato funkce brání neúmyslnému použití varné desky.

Zapnutí funkce: pomocí ① zapnete varnou desku. Nenastavujte teplotu. Na čtyři sekundy stiskněte. Rozsvítí se L. Pomocí ① varnou desku vypnete.

Vypnutí funkce: pomocí ① zapnete varnou desku. Nenastavujte teplotu. Na čtyři sekundy stiskněte. Rozsvítí se. Pomocí ① varnou desku vypnete.

Vyřazení funkce na jedno vaření: pomocí ① zapněte varnou desku. Rozsvítí se L. Na čtyři sekundy stiskněte. Do 10 sekund nastavte teplotu. Nyní můžete varnou desku použít. Když varnou desku vypnete pomocí ①, funkce se opět zapne.

6.13 OffSound Control (Vypnutí a zapnutí zvukové signalizace)

Vypněte varnou desku. Na tři sekundy stiskněte ①. Displej se rozsvítí a zhasne. Na tři sekundy stiskněte ②. Zobrazí se ③ nebo b. Stisknutím + časovače zvolte jeden z těchto nastavení:

• zvuková signalizace je vypnutá
• zvuková signalizace je zapnutá

Pro potvrzení volby vyčkejte, než se varná deska automaticky vypne.

Když je tato funkce nastavena na [b], uslyšíte zvukovou signalizaci pouze když:

• stisknete ① a dokončí se funkce Minutka
• se dokončí funkce Odpočítávání času
• něco položíte na ovládací panel.

6.14 Řízení výkonu

Pokud je aktivních několik zón a příkon překročí mez elektrického napájení, tato funkce rozdělí dostupný výkon mezi všechny varné zóny (připojené ke stejné fázi). Varná deska ovládá nastavení ohřevu, aby chránila pojistky v domovní instalaci.

• Varné zóny jsou seskupeny podle umístění a počtu fází ve varné desce. Každá fáze má maximální elektrické zatížení (3 700 W). Pokud varná deska dosáhne meze maximálního dostupného výkonu v rámci jedné fáze, výkon varných zón se automaticky sníží. Vždy se upřednostní nastavení ohřevu varné zóny, která byla zvolena jako poslední. Zbývající výkon se rozdělí mezi dříve aktivované varné zóny v opačném pořadí volby.
• Displej nastavení ohřevu varných zón se sníženým výkonem se mění mezi původně zvoleným nastavením ohřevu a sníženým nastavením ohřevu.
• Počkejte, dokud displej nepřestane blikat, nebo snižte nastavení ohřevu varné zóny zvolené jako poslední. Varné zóny budou nadále fungovat se sníženým nastavením ohřevu. V případě potřeby manuálně změňte nastavení ohřevu varných zón.

Pro možné kombinace rozložení výkonu mezi varné zóny viz obrázek.

6.15 Hob²Hood

Jedná se o pokročilou automatickou funkci, která spojuje varnou desku se speciálním odsavačem par. Jak varná deska, tak odsavač par jsou vybaveny infračerveným vysílačem. Rychlost ventilátoru se řídí automaticky na základě nastavení režimu a teploty nejteplejší varné nádoby na varné desce. Ventilátor lze také z varné desky ovládat ručně.

U většiny odsavačů par je dálkový systém ovládání ve výchozím stavu vypnutý. Před použitím funkce jej zapněte. Více informací viz návod k použití odsavače par.

Automatický chod funkce

Automatický chod funkce zapnete nastavením automatického režimu na H1-H6. Varná deska je ve výchozím stavu nastavená na H5. Odsavač par reaguje vždy, když používáte varnou desku. Varná deska automaticky rozpozná teplotu varných nádob a přizpůsobí rychlost ventilátoru.

Automatické režimy

	Automatackéosvětlení	Vařeni1)	Smažení2)
Režim H0	Vyp	Vyp	Vyp
Režim H1	Zap	Vyp	Vyp
Režim H23)	Zap	Rychlostventilátoru1	Rychlostventilátoru1
	Automatackéosvětlení	Vařeni1)	Smažen2)
Režim H3	Zap	Vyp	Rychlostventilátoru1
Režim H4	Zap	Rychlostventilátoru1	Rychlostventilátoru1
Režim H5	Zap	Rychlostventilátoru1	Rychlostventilátoru2
Režim H6	Zap	Rychlostventilátoru2	Rychlostventilátoru3

1) Varná deska rozpozná proces vaření a nastaví rychlost ventilátoru v souladu s automatickým režimem. 2) Varná deska rozpozná proces smažení a nastaví rychlost ventilátoru v souladu s automatickým režimem. 3) Tento režim zapne ventilátor a osvětlení a nezávisí na teplotě.

Změna automatického režimu

1. Vypněte varnou desku.
2. Stiskněte ① na tři sekundy. Displej se rozsvítí a zhasne.
3. Stiskněte na tři sekundy.
4. Několikrát stiskněte ①, dokud se nerozsvítí H.
5. Stisknutím + časovače vyberte automatický režim.

Chcete-li odsavač par ovládat přímo na panelu odsavače par, vypněte automatický režim funkce.

7. TIPY A RADY

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

Po dokončení vaření a vypnutí varné desky může ventilátor odsavače par ještě nějakou dobu pracovat. Systém poté ventilátor vypne automaticky a na dalších 30 sekund vám zabrání v jeho náhodném spuštění.

Manuální ovládání rychlosti ventilátoru

Funkci můžete také ovládat ručně. Chcete-li tak učinit, stiskněte, když je varná deska zapnutá. Tím se vypne automatický chod funkce a umožní vám to ručně změnit rychlost ventilátoru. Stisknutím symbolu zvýšíte rychlost ventilátoru o jeden stupeň. Když dosáhnete intenzivního stupně a stisknete symbol znovu, nastavíte rychlost ventilátoru na 0, čímž ventilátor odsavače par vypnete. Chcete-li znovu spustit ventilátor s rychlostí otáček 1, znovu stiskněte symbol.

Automatické chody této funkce zapnete tak, že vypnete a opět zapnete varnou desku.

Zapnutí osvětlení

Varnou desku můžete nastavit tak, aby se při jejím zapnutí automaticky zapnulo i osvětlení. Učiníte tak nastavením automatického režimu na H1-H6.

Osvětlení na odsavači par se vypne dvě minuty po vypnutí varné desky.

7.1 Nádobí

U indukčních varných zón vytváří silné elektromagnetické pole teplo ve varné nádobě velmi rychle.

Dno nádoby musí být co nejrovnější a nejsilnější. - Než nádoby položíte na povrch varné desky, ujistěte se, že jejich dno je čisté a suché. Nádobu po sklokeramické desce neposouvejte, abyste ji nepoškrábali.

Materiál nádobí

Voda na varné zóně nastavené na nejvyšší teplotu začne velmi rychle vřít. - Dno varné nádoby přitahuje magnet.

Rozměry nádobí

• Indukční varné zóny se automaticky přizpůsobují průměru dna nádoby.
• Účinnost varné zóny závisí na průměru varné nádoby. Nádoby s menším než minimálním průměrem přijímají pouze část výkonu vytvořeného varnou zónou.
• Pro dosažení optimálních výsledků a z bezpečnostních důvodů nepoužívejte nádoby větší, než je uvedeno v části „Specifikace varných zón". Během vaření nenechávejte varné nádoby v blízkosti ovládacího panelu. Mohlo by to ovlivnit fungování ovládacího panelu nebo náhodně zapnout funkce varné desky.

7.2 Zvuky během používání

Jestliže slyšíte:

• Praskání: nádobí je vyrobeno z různých materiálů (sendvičová konstrukce). Pískání: používáte varnou zónu na vysoký výkon a nádobí je vyrobeno z různých materiálů (sendvičová konstrukce).
• Hučení: používáte vysoký výkon. Cvakání: dochází ke spínání elektrických přepínačů.
• Sycení, bzučení: pracuje ventilátor.

Tyto zvuky jsou normální a neznamenají žádnou závadu.

7.3 Rady a tipy pro funkci SenseBoil®

Funkce poslouží nejlépe při vaření vody a přípravě brambor.

Nefunguje s litinou a nepřilnavými varnými nádobami, např. s keramickým povrchem. K dosažení nejlepších výsledků při vaření brambor se doporučují smaltované ocelové hrnce.

Při prvním vaření s vybraným hrncem ho kontrolujte, abyste zjistili, zda se hodí pro funkci SenseBoil®.

Chcete-li funkci SenseBoil® používat efektivně, řiďte se následujícími radami:

Naplňte polovinu až tři čtvrtiny hrnce studenou vodou z kohoutku a ponechte 4 cm od okraje hrnce prázdné. Nepoužívejte méně než 1 l nebo více než 5 l vody. Ujistěte se, že celková hmotnost vody (nebo vody a brambor) je v rozmezí 1–5 kg. - Chcete-li vařit brambory, ujistěte se, že jsou zcela zakryté vodou. Nezapomeňte ale ponechat alespoň jednu čtvrtinu nádoby prázdnou. K zajištění nejlepších výsledků vařte pouze celé, neloupané brambory střední velikosti. - Brambory příliš nepěchujte. - Vyvarujte se tvorbě vnějších vibrací (např. vzniklých používáním mixéru nebo položením mobilního telefonu vedle spotřebiče), když je funkce spuštěná. - Chcete-li použít sůl, přidejte ji poté, co voda dosáhne bodu varu. - Funkce nemusí fungovat správně pro konvice na vodu a nádoby na espresso.

7.4 Öko Timer (Ekologický časový spínač)

Za účelem úspory energie se topný článek varné zóny sám vypne dříve, než zazní signál odpočítávání času. Rozdíl mezi dobou provozu závisí na nastavené teplotě a délce vaření.

7.5 Příklady použití při vaření

Vztah mezi nastavením teploty a spotřebou energie příslušné varné zóny není přímo úměrný. Když zvýšíte nastavení teploty, nezvýší se úměrně spotřeba energie dané varné desky. To znamená, že varná zóna se

středním nastavením teploty spotřebovává méně než polovinu svého výkonu.

Údaje v tabulce jsou pouze orientační.

Tepelný výkon	Použití:	Čas(min)	Tipy
1	Udrženi teploty hotového jídla.	dle potře-by	Nádobu zakryjtePokličkou.
1 - 3	Holandská omáčka, Rozpoustěné má-sla, Čokolády nebo Želatiny.	5 - 25	Čas od Času zamichejte.
1 - 3	Ztuhnutí nadychanych omelet a vol-skych ok.	10 - 40	Připravujte zakrytěPokličkou.
3 - 5	Dušeni jídel z rýze a mléčněch jídel, ohřiványHotovych jídel.	25 - 50	Přijeite alespoř dvakráť tolik vody nežrýze, mléčná jídla v polovině doby prí-pravy zamíchejte.
5 - 7	Připrava zeleniny, ryb a masa v páře.	20 - 45	Přijeite několik polevkovych lžic tekutiny.
7 - 9	Připrava brambor v páře.	20 - 60	Použijte max. ¼ l vody na 750 g bram-bor.
7 - 9	Připrava větěsiho množství jídla, dušen'ychPokrmù a polévek.	60 - 150	Až 3 ltekutiny plus prísady.
9 - 12	Mírné smaženi: plátky masa, cordonbleu z teleciho masa, kotlety, karbanátsky, klobásy, jatra, jiška, vejce, palačin-ky a koblíhy.	dle potře-by	V polovině doby obratte.
12 - 13	Prudké smaženi, opečné bramb. ka-še, steaky z rostěnce, steaky.	5 - 15	V polovině doby obratte.
14	Vařeni vody, vařeni těstovin, oprženi masa (guláš, dušené maso), fritovány hranolkú.
P	Vařeni velegeho množství vody. Je zapnuto PowerBoost.

7.6 Tipy a rady pro funkci Hob²Hood

Když používáte varnou desku s touto funkcí:

• Chraňte panel odsavače par před přímým slunečním svitem.
• Neměřte halogenové osvětlení na panel odsavače par.
• Nezakrývejte ovládací panel varné desky.
• Nepřerušujte signál mezi varnou deskou a odsavačem par (např. rukou, madlem nádoby nebo vysokou nádobou). Viz obrázek.

Ostatní dálkově ovládané spotřebiče mohou blokovat signál. Nepoužívejte v blízkosti varné desky žádné takové spotřebiče, dokud je funkce Hob²Hood zapnutá.

Kuchyňské odsavače par s funkcí Hob2Hood

Kompletní řadu kuchyňských odsavačů par, které jsou vybaveny touto funkcí, naleznete na našich webových stránkách pro spotřebitele. Kuchyňské odsavače par Electrolux, které jsou vybaveny touto funkcí, musí být označeny symbolem

8. ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

8.1 Všeobecné informace

• Varnou desku po každém použití vyčistěte.
• Varné nádobí používejte vždy s čistou spodní stranou.
• Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky.
• Použijte speciální čisticí prostředek vhodný na povrch varné desky.
• Na sklo použijte speciální škrabku.

8.2 Čištění varné desky

• Odstraňte okamžitě: roztavený plast, plastovou fólii, sůl, cukr a potraviny s

9. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

cukrem, jinak by znečištění mohlo varnou desku poškodit. Vyvarujte se popálení. Speciální škrabku přiložte šikmo ke skleněnému povrchu a posunujte ostří po povrchu desky.

• Odstraňte po vychladnutí varné desky: stopy vodního kamene, stopy vody, tukové skvrny, kovově lesklé zbarvení. Vyčistěte varnou desku vlhkým hadříkem s neabrazivním mycím prostředkem. Po vyčištění varnou desku osušte měkkým hadrem.
• Odstraňte kovově lesklé zbarvení: použijte roztok vody s octem a očistěte skleněný povrch hadříkem.

9.1 Co dělat, když...

Problém	Možná príčina	Črěsení
Varnou desku nelze zapnout ani použivat.	Varná deska není zapojená do elektrické sítě nebo je zapojená nesprávně.	Zkontrolujte, zda je varná deska správně zapojena do elektrické sítě.
	Je spáléná pojistka.	Zkontrolujte, zda príčinou závady není pojistka. Pokud dochází k opakované-mu spáleni pojstky, obratte se na autorizovaného elektrikáře.
	Nenastavili jste tepelný vykon do 10 sekund.	Zapnéte varnou desku znovu a do 10 sekund nastavte tepelný vykon.
	Stiskli jste dvě nebo vice senzorovych tlacítek současně.	Stisknéte pouze jakno senzorové tlacítek.
	Na ovládacím panelu je voda nebo skrvny od tuku.	Vyčistěte ovládací panel.
Je slyšet nepřetržitě pipání.	Elektrické zapojeni je nesprávné.	Odojeve varnou desku od siťového na-pajeni. Požádeje kvalifikovaného elektrikáře, aby instalaci zkontroloval.
Zazní zvukový signál a varná de-ska se vypne.	Zakryli jste jakno nebo vice senzorovych tlacítek.	Odstraťne prědmět ze senzorových tlacítek.
Když se varná deska vypne, ozve se zvukový signál.
Varná deska se vypne.	Něco blokuje pole snímačě ①.	Odstraťne prědmět ze senzorovýho tlacítek.
Kontrolka zbytkového tepla se nerozsvítí.	Varná zóna není horká, protoze byla zapnutá je knártkou dobu nebo je poškozený snímač.	Jestlíze byla varná zóna zaputá do-statečné dlouho, aby byla horká, ob-rat'te se na autorizované servisní stře-disko.
	Používáte ve mlу vysokou nádobu, která blokuje signál.	Použijte mensí nádobu, zmeñe var-nou zónu nebo ovládeje t odsvač par ručné.
Funkce Automatický ohřev nefun-guje.	Je nestaven nejvyší tepelný vykon.	Nejvyší nastavení teploty má stejný vykon jako funkce.
	Zóna je horská.	Nechte zónu dostatečné vychladnout.
Nastavení tepelného vykonu koli-sá mezi dvěma stipnú.	Je zapnutá funkce Žižení vykonu.	Viz Čast „Denní používányí".
Ovládací panel se zahrívá na do-tek.	Nádoba je prěilíš velká nebo jste ji po-ložili prěilíš blízkó k ovládacímu pan-elu.	Je-li to možné, velké nádoby používej-te na zadnich varných zónách.
Když se dotknete senzorových tlacítek na panelu, nezazni zádný vykový signál.	Zvuková signalization je vypnutá.	Zapnéte zvukovou signalizaci. Viz „Denní používányí".
Lse rozsvítí.	Je zapnutá funkce Dětská bezpeč-nostní pojistka nebo Zámek.	Viz Čast „Denní používányí".
Fse rozsvítí.	Na varné zóně není zádná nádoba.	Na varnou zónu postavte nádobu.
Problém	Možná prícina	Rešení
	Nádobí není vchodné.	Používejte nádoby vchodné pro indukční varné desky. Viz Čast „Tipy a rady".
	Prúměr dna nádoby je pro zónu prí-liš malý.	Používejte varné nádoby se správnými rozměry. Viz „Technické ãduje".
Střidavě se zobrazuju F a I.	Výkon je prěliš nízký z duvodu ne-vchodné varné nádoby nebo prázdné-ho hrnce.	Použijte vchodné typ varné nádoby. Viz kapitoly „Tipy a rady“ a „Technické ãduje". Nezapínejte Žádnou zónu, na které se nacházi prázdné nádoba.
Střidavě se zobrazuju F a I.	Nádobá je prázdné nebo obsahuje ji-nou tekutinu než vodu, např. olej.	Funkci nepoužívejte s jinými tekutinam i než s vodou.
Střidavě se zobrazuju F a I.	V nádobě je prěliš mnoho nebo prěliš málo vody. Vařili jestnéjaké jiné potravyne než vodu a brambory. Bod varu se Ča-sem posunul a funkce SenseBoil® nemohla správně fungovat.	Pomoci funkce SenseBoil® vaťte po-uze vodu a brambory. Viz „Tipy a ra-dy".
Slyšite pípnutí, ukazatele nad tş&blikají a funkce SenseBoil® se nespusti.	Žádná z varnych zón není príprave-na k použiti s funkci SenseBoil®. Na varnych zónach, které checete zvolit, je zbytkové teplo nebo se stále pou-živaji.	Ukončete prědchozí vařeni a vyberte volnou varnou zónu bez zbytkového tepla.
E se Rozsvítí a objeví se Číslo.	U varné desky došlo k chybě.	Varnou desku vypněte a 30 sekund-dách ji znovu zapnéte. Pokud se zno-vu Rozsvítí . odpoje varnou desku od sitóvého napájení. Po príblžné 30 sekundách varnou desku opět za-poje. Pokud problém prětrévá, obrat-te se na autorizované servisné středi-sko.

9.2 Pokud problém nemůžete vyřešit...

Pokud problém nemůžete vyřešit sami, obraťte se na svého prodejce nebo autorizované servisní středisko. Uveďte údaje z typového štítku. U sklokeramické desky uveďte rovněž kód ze tří číslic a písmen (je v rohu skleněného povrchu) a

Chybové hlášení, které se zobrazuje. Ujistěte se, že jste varnou desku používali správně. Pokud ne, budete muset servis provedený servisním technikem nebo prodejcem zaplatit, i když je spotřebič ještě v záruce. Informace o záruční době a autorizovaných servisních střediscích jsou uvedeny v záruční brožuře.

10. TECHNICKÉ ÚDAJE

10.1 Typový štítek

Model Y82IS443

Typ 62 D4A 01 AA

Indukce 7.2 kW

PNC 949 599 258 00

220 - 240 V / 400 V 2N, 50 / 60 Hz

Vyrobeno v: Německo

Varná zónica	Nominálné výkon (maximálné tepel- ný výkon) [W]	PowerBoost [W]	PowerBoost maximálné délka [min]	Prüměr varné námody [mm]
Levá prědní	2300	3200	10	125 - 210
Levá zadní	2300	3200	10	125 - 210
Prostřední prědní	1400	2500	4	125 - 145
Pravá zadní	2300	3600	10	205 - 240

Výkon varných zón se může u některých údajů v této tabulce mírně lišit od údajů. Mění se s materiálem a rozměry varných nádob.

Pro dosažení nejlepších výsledků vaření používejte nádoby, které nejsou větší než průměr uvedený v tabulce.

11. ENERGETICKÁ ÚČINNOST

11.1 Informace o výrobku

Označeni modelu		Y82IS443
Typ varné desky		Vestavná varné deska
Počet varných zón		4
Technologie ohřevu		Indukce
Prüměr kruhovych varných zón (Ø)	Levá prědni	21.0 cm
	Levá zadni	21.0 cm
	Prostředni prědni	14.5 cm
	Pravá zadni	24.0 cm
Spotěba energia na varnou zónu (EC electric coo-king)	Levá prědni	179.6 Wh/kg
	Levá zadni	177.0 Wh/kg
	Prostředni prědni	180.2 Wh/kg
	Pravá zadni	174.6 Wh/kg
Spotěba energia varné desky (EC electric hob)		177.9 Wh/kg

IEC / EN 60350-2 - Elektrické spotřebiče na vaření pro domácnost - Část 2: Varné desky - metody pro měření výkonu.

Energetické hodnoty vztahující se k dané varné ploše jsou označeny značkami daných varných zón.

11.2 Úspora energie

Budete-li dodržovat následující rady, můžete šetřit energii při běžném vaření.

• Při ohřívání vody použijte jen potřebné množství.
• Je-li to možné, vždy zakrývejte nádoby pokličkami. Nádoby stavte přímo na střed varné zóny.

Využijte zbytkové teplo k udržování teploty jídel nebo k jeho rozpuštění.

12. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem. Obaly vyhoďte do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k

likvidaci. Spotřebiče označené příslušným symbolem nelikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

VI TÄENKER PÄ DIG

Navštivte naši stránku, kde najdete:

Ak potrebujete kontaktovať autorizované servisné stredisko, uistite sa, že máte k dispozícii nasledujúce údaje: Model, číslo výrobku, sériové číslo.

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte priložený návod na používanie. Výrobca

nezodpovedá za zranenia ani za škody spôsobené nesprávnou montážou alebo používaním. Tieto pokyny uskladnite na bezpečnom a prístupnom mieste, aby ste do nich mohli v budúcnosti nahliadnuť.

1.1 Bezpečnosť detí a zraniteľných osôb

1.2 Všeobecná bezpečnosť

• Spotřebič pravidelně čistěte, abyste předešli znehodnocení povrchového materiálu. Před čištěním spotřebiče ho vypněte a nechte vychladnout.
• Na čištění spotřebiče nepoužívejte proud vody ani páru.
• Spotřebič čistěte vlhkou měkkou hadříkem. Používejte pouze neutrální saponáty. Nepoužívejte abrazivní výrobky, houbičky s abrazivní vrstvou, rozpouštědla ani kovové předměty.

2.5 Servis

3.2 Vestavěné varné panely

Nepřipojujte kabel bez koncovky kabelu.

Jednofázové připojení

1. Odstraňte koncovku kabelu z černého a hnědého drátu.
2. Odstraňte izolaci z hnědého a černého konce kabelu.
3. Spojte konce černého a hnědého kabelu.
4. Na společný konec kabelu nasuňte novou koncovku kabelu (vyžaduje se speciální nářadí).

Průřez kabelu 2 x 1,5 mm²

Dbejte na to, aby zvolený výkon vyhovoval požadavkům v domovních rozvodech.

VAROVÁNÍ!

Pokud zvolíte jednu z nejnižších úrovní výkonu, funkce SenseBoil® nemusí fungovat. Informace najdete v tabulce níže.

✓ - funkce funguje, ✗ - funkce nefunguje.

Úrovně výkonu - Varná zóna

6.2 Automatické vypínání

6.4 OptiHeat Control (3-krokový indikátor zbytkového tepla)

VAROVÁNÍ!

zapnuto, hrozí nebezpečí popálení zbytkovým teplem.

Indukční varné zóny generují teplo potřebné k vaření přímo ve dně kuchyňského nádobí. Sklokeramika se ohřívá teplem kuchyňského nádobí.

- Pokračovat ve vaření, - udržovat teplé, - zbytkové teplo.

Ukazatel se může také zobrazovat:

pro sousední varné zóny i v případě, že je nepoužíváte; - když položíte horké kuchyňské nádobí na studenou varnou zónu;

• když je varný panel vypnutý, ale varná zóna je stále horká.

Ukazatel zmizí, když varná zóna ochladne.

6.5 Používání varných zón

Kuchyňský riad položte do stredu zvolenej zóny. Indukčné varné zóny sa automaticky prispôsobujú veľkosti dna riadu.

Pri veľkom kuchynskom riade môžete variť súčasne na dvoch varných zónach. Kuchynský riad musí zakrývať stredy oboch zón, ale nesmie presahovať označenú oblasť. Ak sa kuchynský riad nachádza medzi dvomi stredmi, funkcia Bridge sa nezapne.

6.6 Bridge

Keď funkcia zistí bod varu, varný panel vydá zvukový signál a varný stupeň sa automaticky zmení na 8.

Keď odpočítavanie skončí, zaznie zvukový signál a začne blikať 00. Varná zóna sa vypne.

Pri väčšine odsávačov pár je systém diaľkového ovládania najprv vypnutý. Zapnite ho pred tým, než ho použijete. Ďalšie informácie nájdete v návode na používanie odsávača pár.

Automatické ovládanie funkcie

Ak chcete funkciu ovládať automaticky, nastavte automatický režim na H1 - H6. Varný panel je pôvodne nastavený na H5. Odsávač pár reaguje vždy, keď otáčate otočným ovládačom. Varný panel automaticky meria teplotu kuchynského riadu a upravuje rýchlosť ventilátora.

Automatické režimy

	Automatackéosvettie	Varenie1)	Vyprážanie2)
Režim H0	Vyp.	Vyp.	Vyp.
Režim H1	Zap.	Vyp.	Vyp.
RežimH23)	Zap.	Rychlost'ventilatóra1	Rychlost'ventilatóra1
Režim H3	Zap.	Vyp.	Rychlost'ventilatóra1
Režim H4	Zap.	Rychlost'ventilatóra1	Rychlost'ventilatóra1
Režim H5	Zap.	Rychlost'ventilatóra1	Rychlost'ventilatóra2
Režim H6	Zap.	Rychlost'ventilatóra2	Rychlost'ventilatóra3

1) Varný panel zaregistruje proces vretia a zapne rýchlosť ventilátora podľa automatického režimu. 2) Varný panel zaregistruje proces vyprážania a zapne rýchlosť ventilátora podľa automatického režimu. 3) Tento režim zapne ventilátor s osvetlením nezávisle od teploty.

Zmena automatického režimu

1. Vypnite varnú dosku.
2. Stlačte tlačidlo ① na 3 sekundy. Displej sa zapne a vypne.
3. Stlačte tlačidlo na 3 sekundy.
4. Niekoľkokrát stlačte tlačidlo ①, kým sa nerozsvieti H.
5. Stisknutím tlačidla + časovače vyberte automatický režim.

Pokud chcete ovládat odsavač par přímo přes panel odsavače par, vypněte automatický režim funkce.

7. TIPY A RADY

VAROVÁNÍ!

Když dokončíte vaření a vypnete varný panel, ventilátor odsavače par může ještě stále určitý čas běžet. Potom ho systém automaticky vypne a zabrání jeho náhodnému zapnutí na nejbližších 30 sekund.

Stisknutím zvýšíte rychlost ventilátoru o jednu úroveň. Když dosáhnete nejvyšší úroveň a znovu stisknete tlačidlo, nastaví se otáčky ventilátoru na hodnotu 0, čímž se ventilátor odsavače par vypne. Ventilátor znovu spustíte při rychlosti 1 stisknutím tlačidla.

Pokud chcete aktivovat automatickou činnost funkce, vypněte varný panel a znovu ho zapněte.

Zapnutí světla

Varný panel lze nastavit tak, aby se světlo zapnulo automaticky vždy, když zapnete varný panel. Uděláte to nastavením automatického režimu na H1-H6.

Materiál kuchyňského nádobí

• Po nastavení varné zóny na nejvyšší stupeň ohřevu voda velmi rychle zovře.
• se na dně kuchyňského nádobí přichytí magnet.

Rozměry kuchyňského nádobí

Pro účinné použití SenseBoil® postupujte podle rad níže:

7.5 Příklady použití při přípravě jídel

I jiné spotřebiče ovládané na dálku mohou blokovat signál. Nepoužívejte takové spotřebiče v blízkosti varného panelu, když je zapnutá funkce Hob²Hood.

Pokud problém nedokážete odstranit sami, kontaktujte svého prodejce nebo autorizované servisní středisko. Uveďte údaje z typového štítku. Uveďte také trojmístný kód sklokeramiky (je v rohu skleněného povrchu) a zobrazované chybové hlášení.

Materiály označené symbolem odevzdejte k recyklaci. Obal hoďte do příslušných kontejnerů na recyklaci. Chraňte životní prostředí a zdraví lidí a recyklujte odpady z elektrických a elektronických spotřebičů. Nelikvidujte spotřebiče označené symbolem.
