NÁVOD NA OBSLUHU Y82IS443 - Y82IS443 ELECTROLUX

4.3 Displej tepelného výkonu

Čas od času zamíchejte. 1-3 Ztuhnutí nadýchaných omelet a vol‐ ských ok.

Ďakujeme, že ste si zakúpili spotrebič Electrolux. Vybrali ste si výrobok, ktorý vznikol na základe desaťročí odborných skúseností a inovácií. Dômyselný a štýlový – navrhnutý s dôrazom na váš komfort. Pri každom použití si môžete byť istí, že uvidíte skvelý výkon. Vitajte vo svete Electrolux. Navštívte našu stránku, kde nájdete: Rady týkajúce sa používania, brožúry, návody na riešenie problémov a informácie o servise a opravách: www.electrolux.com/support Zaregistrujte si výrobok a využite tak ešte lepší servis: www.registerelectrolux.com Pre váš spotrebič si môžete zakúpiť príslušenstvo, spotrebný materiál a originálne náhradné diely: www.electrolux.com/shop STAROSTLIVOSŤ O ZÁKAZNÍKA A ZÁKAZNÍCKY SERVIS Vždy používajte originálne náhradné diely. Ak potrebujete kontaktovať autorizované servisné stredisko, uistite sa, že máte k dispozícii nasledujúce údaje: Model, číslo výrobku, sériové číslo. Tieto informácie nájdete na typovom štítku. Upozornenie / Výstražné a bezpečnostné informácie Všeobecné informácie a tipy Informácie o životnom prostredí Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia. OBSAH

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte priložený návod na používanie. Výrobca SLOVENSKY

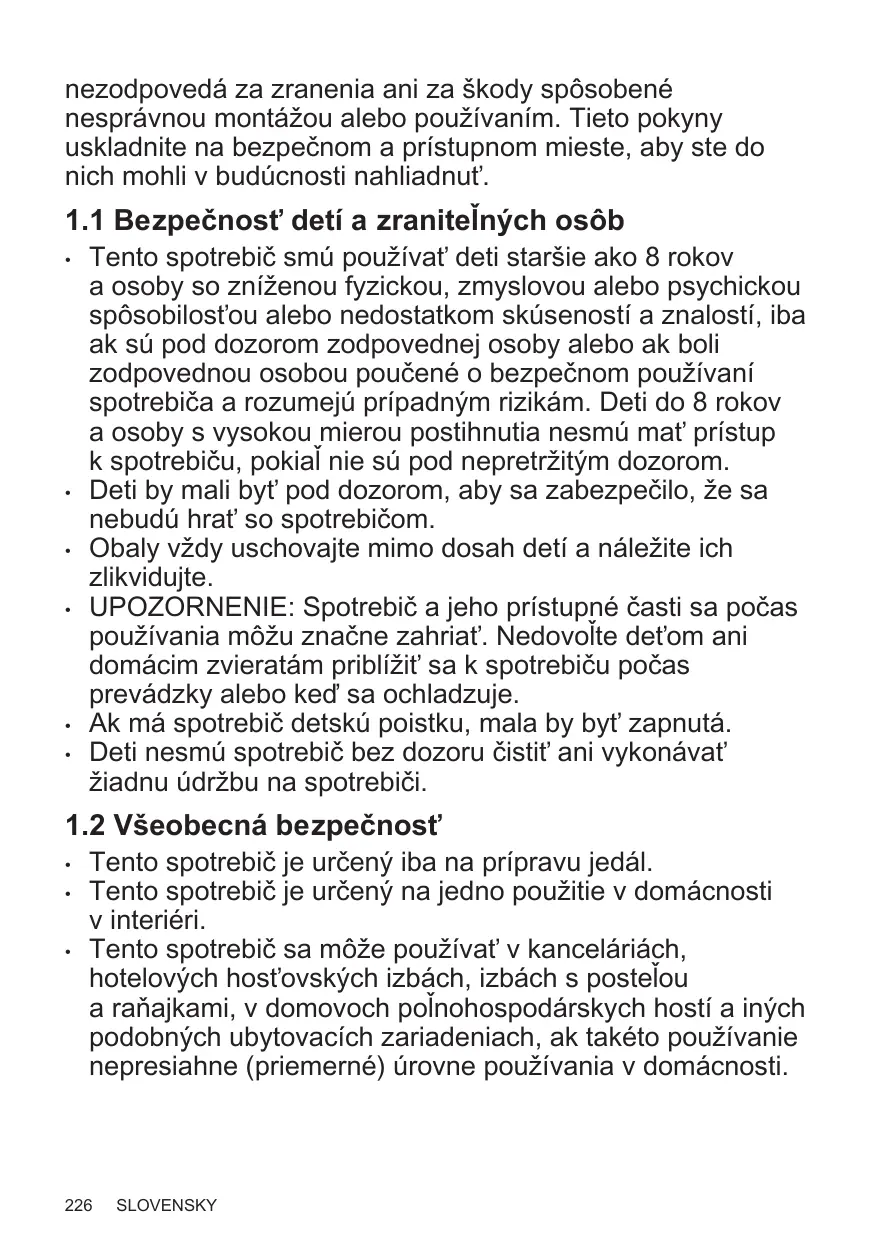

nezodpovedá za zranenia ani za škody spôsobené nesprávnou montážou alebo používaním. Tieto pokyny uskladnite na bezpečnom a prístupnom mieste, aby ste do nich mohli v budúcnosti nahliadnuť.

1.1 Bezpečnosť detí a zraniteľných osôb

Tento spotrebič smú používať deti staršie ako 8 rokov a osoby so zníženou fyzickou, zmyslovou alebo psychickou spôsobilosťou alebo nedostatkom skúseností a znalostí, iba ak sú pod dozorom zodpovednej osoby alebo ak boli zodpovednou osobou poučené o bezpečnom používaní spotrebiča a rozumejú prípadným rizikám. Deti do 8 rokov a osoby s vysokou mierou postihnutia nesmú mať prístup k spotrebiču, pokiaľ nie sú pod nepretržitým dozorom. Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa nebudú hrať so spotrebičom. Obaly vždy uschovajte mimo dosah detí a náležite ich zlikvidujte. UPOZORNENIE: Spotrebič a jeho prístupné časti sa počas používania môžu značne zahriať. Nedovoľte deťom ani domácim zvieratám priblížiť sa k spotrebiču počas prevádzky alebo keď sa ochladzuje. Ak má spotrebič detskú poistku, mala by byť zapnutá. Deti nesmú spotrebič bez dozoru čistiť ani vykonávať žiadnu údržbu na spotrebiči.

1.2 Všeobecná bezpečnosť

Tento spotrebič je určený iba na prípravu jedál. Tento spotrebič je určený na jedno použitie v domácnosti v interiéri. Tento spotrebič sa môže používať v kanceláriách, hotelových hosťovských izbách, izbách s posteľou a raňajkami, v domovoch poľnohospodárskych hostí a iných podobných ubytovacích zariadeniach, ak takéto používanie nepresiahne (priemerné) úrovne používania v domácnosti.

UPOZORNENIE: Spotrebič a jeho prístupné časti sa počas používania môžu značne zahriať. Nedotýkajte sa ohrevných článkov. UPOZORNENIE: Varenie na varnom paneli s tukom alebo olejom bez dohľadu môže byť nebezpečné a môže spôsobiť požiar. Na hasenie požiaru pri varení nikdy nepoužívajte vodu. Spotrebič vypnite a plameň zakryte napr. požiarnou pokrývkou alebo pokrievkou. UPOZORNENIE: Spotrebič sa nesmie zapájať cez externé spínacie zariadenie, ako napr. časovač, ani nesmie byť zapojený do obvodu, ktorý sa pravidelne vypína a zapína. VÝSTRAHA: Proces prípravy jedla musí byť pod dozorom. Krátkodobý proces prípravy jedla si vyžaduje nepretržitý dozor. UPOZORNENIE: Nebezpečenstvo požiaru: Na varných povrchoch neskladujte žiadne predmety. Kovové predmety, napríklad nože, vidličky, lyžice a pokrievky by sa nemali klásť na povrch varného panela, pretože sa môžu zohriať. Spotrebič nepoužívajte pred jeho nainštalovaním do nábytku určeného na zabudovanie. Na čistenie spotrebiča nepoužívajte parné čističe. Spotrebič vypínajte po každom použití jeho ovládacími prvkami. Nespoliehajte sa na funkciu rozpoznávania varnej nádoby. Ak je sklokeramický/sklenený povrch prasknutý, vypnite spotrebič a odpojte ho z elektrickej siete. V prípade zapojenia spotrebiča do elektrickej siete priamo pomocou spojovacej skrinky odpojte spotrebič od sieťového napájania vybratím poistky. V oboch prípadoch kontaktujte autorizované servisné stredisko. Ak je poškodený napájací kábel, musí ho vymeniť výrobca, autorizovaný servis alebo podobne kvalifikované osoby, aby sa predišlo nebezpečenstvu. SLOVENSKY

UPOZORNENIE: Používajte iba také ochranné lišty varného panela, ktoré navrhol výrobca kuchynského spotrebiča, alebo ich výrobca kuchynského spotrebiča uvádza ako vhodné v návode na použitie, alebo ochranné lišty varného panela zahrnuté v spotrebiči. Použitie nevhodných ochranných líšt môže spôsobiť nehody.

2. BEZPEČNOSTNÉ POKYNY

VAROVANIE! Tento spotrebič môže nainštalovať len kvalifikovaná osoba. VAROVANIE! Hrozí nebezpečenstvo poranenia alebo poškodenia spotrebiča.

Odstráňte všetky obaly. Poškodený spotrebič neinštalujte ani nepoužívajte. Dodržiavajte pokyny na inštaláciu dodané so spotrebičom. Dodržiavajte požadovanú minimálnu vzdialenosť od iných spotrebičov a nábytku. Vždy dávajte pozor, ak presúvate spotrebič, pretože je ťažký. Vždy používajte ochranné rukavice a uzavretú obuv. Plochy výrezu utesnite tesniacim materiálom, aby ste predišli vydutiu spôsobenému vlhkosťou. Spodnú časť spotrebiča chráňte pred parou a vlhkosťou. Spotrebič neinštalujte vedľa dverí ani pod okno. Predídete tak zhodeniu horúceho kuchynského riadu zo spotrebiča pri otvorení dverí alebo okna. Každý spotrebič má v dolnej časti chladiace ventilátory. Ak je spotrebič nainštalovaný nad zásuvkou: – Neskladujte v nej malé kúsky alebo hárky papiera, ktoré by sa mohli vtiahnuť, pretože by mohli poškodiť

chladiace ventilátory alebo ovplyvniť činnosť chladiaceho systému. – Medzi spodkom spotrebiča a predmetmi skladovanými v zásuvke zachovajte vzdialenosť minimálne 2 cm. Odoberte prípadné oddeľovacie panely inštalované v skrinke pod spotrebičom.

2.2 Zapojenie do elektrickej siete

VAROVANIE! Nebezpečenstvo požiaru a zásahu elektrickým prúdom.

Všetky elektrické pripojenia musí vykonať kvalifikovaný elektrikár. Spotrebič musí byť uzemnený. Pred akýmkoľvek zásahom odpojte spotrebič od elektrickej siete. Uistite sa, že parametre na typovom štítku sú kompatibilné s elektrickým napätím zdroja napájania. Skontrolujte, či je spotrebič správne nainštalovaný. Uvoľnený a nesprávny elektrický sieťový kábel alebo zástrčka (ak sa používa) môže spôsobiť zohriatie vývodného kábla. Použite vhodný elektrický sieťový kábel. Nedovoľte, aby sa sieťový kábel zamotal. Skontrolujte, či je nainštalovaná ochrana proti zásahu elektrickým prúdom. Použite svorku na odľahčenie ťahu na kábli. Ak zapojíte nejaký elektrický spotrebič do zásuvky, dbajte na to, aby sa sieťový kábel alebo zástrčka (ak je k dispozícii) nedotýkala horúceho spotrebiča alebo horúceho kuchynského riadu. Nepoužívajte viaczásuvkové adaptéry ani predlžovacie káble.

Uistite sa, že zástrčka (ak je k dispozícii) alebo sieťový kábel nie sú poškodené. Ak treba vymeniť poškodený prívodný elektrický kábel, kontaktujte náš autorizovaný servis alebo elektrikára. Zariadenie na ochranu pred dotykom elektrických častí pod napätím a izolovaných častí treba namontovať tak, aby sa nedalo odstrániť bez nástrojov. Sieťovú zástrčku pripojte do sieťovej zásuvky až po dokončení inštalácie. Po inštalácii sa uistite, že máte prístup k sieťovej zástrčke. Ak je sieťová zásuvka uvoľnená, nezapájajte do nej sieťovú zástrčku. Spotrebič neodpájajte ťahaním za napájací kábel. Vždy ťahajte za sieťovú zástrčku. Použite iba správne odpájacie zariadenia: ochranné ističe alebo poistky (skrutkovacie poistky treba vybrať z držiaka), uzemnenia a stýkače. Elektrická sieť v domácnosti musí mať odpájacie zariadenie, ktoré umožní odpojenie spotrebiča od elektrickej siete na všetkých póloch. Vzdialenosť kontaktov odpájacieho zariadenia musí byť minimálne 3 mm.

VAROVANIE! Hrozí nebezpečenstvo požiaru a výbuchu.

Nemeňte technické parametre tohto spotrebiča. Pred prvým použitím odstráňte všetky obaly, štítky a ochrannú fóliu (ak sa používajú). Uistite sa, že nie sú otvory vetrania zablokované. Spotrebič počas prevádzky nenechávajte bez dozoru. Po každom použití vypnite varnú zónu. Na varné zóny nepokladajte príbor ani pokrievky panvíc. Môžu sa zahriať na vysokú teplotu. Spotrebič neobsluhujte s mokrými rukami alebo keď je v kontakte s vodou. Spotrebič nepoužívajte ako pracovný alebo skladovací povrch. Tuky a oleje môžu pri zohriatí uvoľňovať horľavé výpary. Pri príprave pokrmov musia byť plamene alebo horúce predmety v dostatočnej vzdialenosti od tukov a olejov. Výpary, ktoré sa uvoľňujú z veľmi horúcich olejov, môžu spôsobiť spontánne vznietenie. Použitý olej, ktorý obsahuje zbytky jedla, môže spôsobiť požiar pri nižšej teplote ako olej použitý po prvýkrát. Horľavé látky ani predmety, ktoré sú nasiaknuté horľavými látkami, neklaďte do spotrebiča, do jeho blízkosti ani naň. VAROVANIE! Hrozí nebezpečenstvo poškodenia spotrebiča.

VAROVANIE! Hrozí nebezpečenstvo poranenia, popálenín alebo zásahu elektrickým prúdom. Ak je povrch spotrebiča popraskaný, okamžite ho odpojte od napájania. Zabránite tým zásahu elektrickým prúdom. Keď je spotrebič v prevádzke, používatelia s kardiostimulátorom musia udržiavať vzdialenosť od indukčných varných zón minimálne 30 cm. Keď vkladáte pokrm do horúceho oleja, môže olej vyprsknúť.

Horúci kuchynský riad neklaďte na ovládací panel. Na sklenený povrch varného panela neklaďte horúcu pokrievku varnej nádoby. Nenechajte obsah kuchynského riadu vyvrieť. Dávajte pozor, aby predmety alebo kuchynský riad nespadli na spotrebič. Povrch môže byť poškodený. Nezapínajte varné zóny s prázdnym kuchynským riadom alebo bez kuchynského riadu. Na spotrebič neklaďte alobal. Kuchynský riad vyrobený z liatiny alebo s poškodeným dnom môže spôsobiť poškriabanie skla/sklokeramiky. Keď tieto predmety potrebujete posunúť mimo varného povrchu, zdvihnite ich. SLOVENSKY

2.4 Starostlivosť a čistenie

Ak treba dať spotrebič opraviť, obráťte sa na autorizované servisné stredisko. Používajte iba originálne náhradné diely. Informácie o žiarovke/žiarovkách vnútri tohto výrobku a náhradných dieloch osvetlenia, ktoré sa predávajú samostatne: Tieto žiarovky sú navrhnuté tak, aby odolali extrémnym podmienkam v domácich spotrebičoch, ako napr. teplota, vibrácie, vlhkosť, alebo slúžia ako ukazovatele prevádzkového stavu spotrebiča. Nie sú určené na používanie iným spôsobom a nie sú vhodné na osvetlenie priestorov v domácnosti.

VAROVANIE! Hrozí nebezpečenstvo poranenia alebo udusenia.

Informácie o spôsobe likvidácie spotrebiča získate na mestskom alebo obecnom úrade. Spotrebič odpojte od elektrickej siete. Prívodný elektrický kábel odrežte blízko pri spotrebiči a zlikvidujte ho.

VAROVANIE! Pozrite si kapitoly ohľadne bezpečnosti.

3.1 Pred inštaláciou

Pred nainštalovaním varného panela si zapíšte informácie uvedené dolu na typovom štítku. Typový štítok s technickými údajmi je umiestnený na spodnej strane varného panela. Sériové číslo ....................

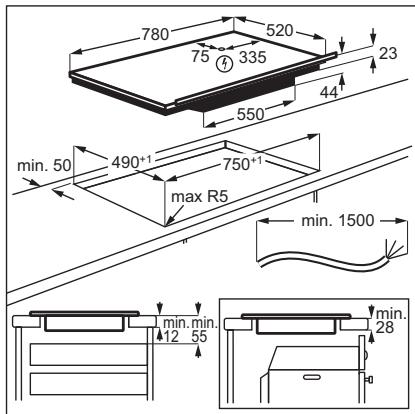

3.2 Zabudovateľné varné panely

Zabudovateľné varné panely sa môžu používať až po zabudovaní do vhodnej skrinky alebo do pracovnej dosky, ktoré vyhovujú platným normám.

Varný panel sa dodáva s pripájacím káblom. Pri výmene poškodeného sieťového kábla použite kábel typu: H05V2V2-F ktorý odolá teplote 90 °C alebo vyššej. Jedna

SLOVENSKY žila kábla musí mať priemer minimálne 1,5 mm². Obráťte sa na miestne servisné stredisko. Výmenu pripájacieho kábla môže vykonať iba kvalifikovaný elektrikár. VAROVANIE! Všetky práce súvisiace so zapojením do elektrickej siete musí vykonať kvalifikovaný elektrikár. UPOZORNENIE! Pripojenia cez svorkovnice sú zakázané. UPOZORNENIE! Konce drôtov nevŕtajte ani nespájkujte. Je to zakázané. UPOZORNENIE! Nepripájajte kábel bez koncovky kábla. Jednofázové pripojenie

1. Odstráňte koncovku kábla z čierneho

2. Odstráňte izoláciu z hnedého a čierneho

4. Na spoločný koniec kábla nasuňte novú

Jednofázové pripojenie: 220 - 240 V~ Dvojfázové pripojenie: 400 V 2 ~ N Zelený – žltý Zelený – žltý

Čierny a hnedý Čierny

Pri inštalácii varného panela pod odsávač pár si pozrite pokyny na inštaláciu odsávača pár pre minimálnu vzdialenosť medzi spotrebičmi.

min. 500mm min. 50mm Návod s videom „Ako nainštalovať indukčný varný panel Electrolux – inštalácia pracovnej dosky“ nájdete zadaním celého názvu uvedeného na obrázku nižšie. Ak je spotrebič nainštalovaný nad zásuvkou, počas varenia sa vplyvom vetrania varného panela môžu zohriať predmety uložené v zásuvke. www.youtube.com/electrolux www.youtube.com/aeg How to install your Electrolux Induction Hob - Worktop installation SLOVENSKY

4.1 Rozloženie varnej plochy

Podrobné informácie o veľkostiach varných zón si pozrite v časti „Technické údaje“.

Spotrebič sa ovláda senzorovými tlačidlami. Zobrazenia, ukazovatele a zvuky vám oznámia, ktoré funkcie sú zapnuté. Senzorové Funkcia tlačidlo Poznámka

Zap. / Vyp. Zapínanie a vypínanie varného panela.

SenseBoil® Zapnutie a vypnutie funkcie Ukazovatele nad symbolom zobrazujú priebeh funkcie.

Bridge Zapnutie a vypnutie funkcie

Displej varného stupňa Zobrazenie varného stupňa.

Ukazovatele varných zón pre časomer Ukazujú, pre ktorú zónu nastavujete čas.

Hob²Hood Zapnutie a vypnutie manuálneho režimu funkcie.

Predĺženie alebo skrátenie času. PowerBoost Zapnutie funkcie. Ovládací pásik Nastavenie varného stupňa.

4.3 Ukazovatele varných stupňov

Došlo k poruche. OptiHeat Control (3-krokový indikátor zvyškového tepla): pokračovať vo varení / ucho‐ vať teplé / zvyškové teplo. Blokovanie / Detská poistka je zapnuté. Nesprávny alebo príliš malý kuchynský riad alebo žiadny riad na varnej zóne. Automatické vypínanie je zapnuté.

5. PRED PRVÝM POUŽITÍM

VAROVANIE! Pozrite si kapitoly ohľadne bezpečnosti.

5.1 Obmedzenie výkonu

Varný panel je pôvodne na najvyššej možnej úrovni výkonu. Zníženie alebo zvýšenie úrovne výkonu:

1. Vypnite varnú dosku.

Pozrite si kapitolu „Technické údaje“.

P 72 P 72 – 7200 W P 15 – 1500 W P 20 – 2000 W P 25 – 2500 W P 30 – 3000 W P 35 – 3500 W P 40 – 4000 W P 45 – 4500 W P 50 – 5000 W P 60 – 6000 W P 15 P 20 P 25 P 30 UPOZORNENIE! Dbajte na to, aby zvolený výkon vyhovoval poistkám v domových rozvodoch. VAROVANIE! Ak zvolíte jednu z najnižších úrovní výkonu, funkcia SenseBoil® nemusí fungovať. Informácie nájdete v tabuľke nižšie. – funkcia funguje, Úrovne vý‐ konu P 35 P 40 P 45 P 50 P 60 – funkcia nefunguje. Varná zóna Ľavý predný Ľavý zadný Stredný Pravý predný zadný 210 mm 210 mm 145

VAROVANIE! Pozrite si kapitoly ohľadne bezpečnosti.

6.1 Zapnutie a vypnutie

Ak chcete varný panel zapnúť alebo vypnúť, dotknite sa tlačidla na 1 sekundu.

6.2 Automatické vypínanie

Funkcia automaticky vypne varný panel, ak:

sú všetky varné zóny vypnuté, po zapnutí varného panela nenastavíte žiadny varný stupeň,

rozlejete alebo položíte niečo na ovládací panel na viac ako 10 sekúnd (panvicu, handru, atď.). Zaznie zvukový signál a varný panel sa vypne. Odstráňte predmet alebo vyčistite ovládací panel. varná doska sa príliš zohreje (napr. keď panvica vyvrie). Pred opätovným použitím varného panela nechajte varnú zónu vychladnúť. používate nesprávny kuchynský riad. Symbol sa rozsvieti a varná zóna sa automaticky vypne po 2 minútach. nevypnete varnú zónu alebo nezmeníte varný stupeň. Po určitej dobe sa zobrazí symbol a varný panel sa vypne. Vzťah medzi varným stupňom a časom, po uplynutí ktorého sa varný panel vypne: Varný stupeň Varný panel sa vy‐ pne po 1-3

Nastavenie alebo zmena varného stupňa: Dotknite sa ovládacieho pásika v mieste správneho nastavenia varného stupňa alebo prst presuňte pozdĺž pásika až kým nedosiahnete požadované nastavenie.

keď je varný panel vypnutý, ale varná zóna je stále horúca. Ukazovateľ zmizne, keď varná zóna ochladne.

6.5 Používanie varných zón

Kuchynský riad položte do stredu zvolenej zóny. Indukčné varné zóny sa automaticky prispôsobujú veľkosti dna riadu. Pri veľkom kuchynskom riade môžete variť súčasne na dvoch varných zónach. Kuchynský riad musí zakrývať stredy oboch zón, ale nesmie presahovať označenú oblasť. Ak sa kuchynský riad nachádza medzi dvomi stredmi, funkcia Bridge sa nezapne.

6.4 OptiHeat Control (3-krokový

indikátor zvyškového tepla) VAROVANIE!

Pokiaľ je ukazovateľ zapnutý, hrozí nebezpečenstvo popálenia zvyškovým teplom. Indukčné varné zóny generujú teplo potrebné na varenie priamo v dne kuchynského riadu. Sklokeramika sa ohrieva teplom kuchynského riadu. Indikátory sa zobrazia, keď je varná zóna horúca. Zobrazujú úroveň zvyškového tepla pre varné zóny, ktoré práve používate: - pokračovať vo varení, - uchovať teplé, - zvyškové teplo. Ukazovateľ sa môže takisto zobrazovať:

• pre susedné varné zóny aj v prípade, ak ich nepoužívate;
• keď položíte horúci kuchynský riad na chladnú varnú zónu;

Funkcia je aktívna, keď nádoba zakrýva stredy dvoch zón. Viac informácií o správnom umiestnení kuchynského riadu nájdete v časti „Používanie varných zón“. Funkcia nefunguje, kým je SenseBoil® zapnutá. Táto funkcia spája dve ľavé varné zóny, ktoré potom fungujú ako jedna. Najprv nastavte varný stupeň jednej z ľavých varných zón. SLOVENSKY

Zapnutie funkcie: dotknite sa tlačidla Varný stupeň nastavíte alebo zmeníte dotknutím sa jedného z ovládacích snímačov.

Vypnutie funkcie: dotknite sa tlačidla Varné zóny fungujú samostatne.

Funkciu použite na rýchlejšie dosiahnutie požadovaného varného stupňa. Keď je funkcia zapnutá, varná zóna bude na začiatku pracovať na najvyššej úrovni a potom bude pokračovať v činnosti na želanom varnom stupni. Aby sa táto funkcia zapla, varná zóna musí byť studená. Zapnutie funkcie pre varnú zónu: dotknite sa tlačidla ( sa rozsvieti). Okamžite sa dotknite požadovaného varného stupňa. Po 3

Vypnutie funkcie: zmeňte varný stupeň.

Táto funkcia zvyšuje výkon indukčných varných zón. Funkciu možno zapnúť pre indukčnú varnú zónu iba na obmedzený čas. Potom sa indukčná varná zóna opäť automaticky prepne na najvyšší varný stupeň. Pozrite si kapitolu „Technické údaje“. Zapnutie funkcie pre varnú zónu: dotknite

Vypnutie funkcie: zmeňte varný stupeň.

Funkcia automaticky upraví teplotu vody, aby neprevrela po dosiahnutí bodu varu. V prípade zvyškového tepla

) na varnej zóne, ktorú chcete použiť, zaznie zvukový signál a funkcia sa nespustí.

Pre varné zóny, na ktorých môžete teraz

použiť funkciu, sa zobrazí blikajúca .

3. Dotknite sa ovládacieho pásika

ľubovoľnej dostupnej varnej zóny pre ktorú chcete spustiť funkciu (medzi varným stupňom 1-14). Spustí sa funkcia. Ak do 5 sekúnd nezvolíte žiadnu varnú zónu, funkcia sa nespustí. Po spustení funkcie sa postupne zobrazia ukazovatele nad symbolom , kým voda nedosiahne bod varu. Keď funkcia zistí bod varu, varný panel vydá zvukový signál a varný stupeň sa automaticky zmení na 8. Ak sa už používajú všetky varné zóny alebo je na všetkých z nich nejaké zvyškové teplo, varný panel zapípa, ukazovatele nad zablikajú a funkcia sa nespustí. Aby ste vypli funkciu, dotknite sa (funkcia sa vypne a varný stupeň sa zmení na 0) alebo sa dotknite ovládacieho pásika a upravte varný stupeň ručne.

• Časovač odpočítavania Pomocou tejto funkcie môžete nastaviť, ako dlho má byť zapnutá varná zóna pre jedno konkrétne varenie. Najprv nastavte varný stupeň varnej zóny a potom nastavte funkciu. Nastavenie varnej zóny: opakovanie sa dotýkajte , kým sa nezobrazí ukazovateľ varnej zóny. Zapnutie funkcie: dotknite sa časovača a nastavte čas (00-99 minút). Keď ukazovateľ varnej zóny začne blikať, odpočítava sa nastavený čas. Kontrola zostávajúceho času: dotknite sa , aby ste nastavali varnú zónu. Ukazovateľ varnej zóny začne blikať. Na displeji sa zobrazí zostávajúci čas. Táto funkcia nemá vplyv na činnosť varných zón. Zmena času: dotknite sa , aby ste nastavali varnú zónu. Dotknite sa symbolu alebo symbolu

, aby ste Vypnutie funkcie: dotknite sa nastavali varnú zónu a potom sa dotknite . Zostávajúci čas sa odrátava smerom nadol až po 00. Ukazovateľ varnej zóny zhasne. Keď odpočítavanie skončí, zaznie zvukový signál a začne blikať 00. Varná zóna sa vypne. Vypnutie zvuku: dotknite sa

Ovládací panel môžete zablokovať počas prevádzky varných zón. Táto funkcia zabráni neúmyselnej zmene varného stupňa. Najprv nastavte varný stupeň. Zapnutie funkcie: Dotknite sa sekundy sa rozsvieti zapnutý. Vypnutie funkcie: dotknite sa predchádzajúci varný stupeň.

• CountUp Timer Túto funkciu môžete použiť na monitorovanie dĺžky prevádzky varnej zóny. . Na 4 . Časovač zostane . Zobrazí sa Keď vypnete varný panel, vypnete aj túto funkciu. Nastavenie varnej zóny: opakovanie sa

dotýkajte , kým sa nezobrazí ukazovateľ varnej zóny. Táto funkcia zabráni neúmyselnému zapnutiu varného panela. časovača. Zapnutie funkcie:dotknite sa Zapnutie funkcie: zapnite varný panel Rozsvieti sa . Keď ukazovateľ varnej zóny začne blikať, čas sa zaznamenáva. Na pomocou

displeji sa striedavo zobrazuje zaznamenaný čas (v minútach). Rozsvieti sa Ak chcete vidieť čas prevádzky varnej Vypnutie funkcie: zapnite varný panel zóny: dotknite sa , aby ste nastavali varnú zónu. Ukazovateľ varnej zóny začne blikať. Na displeji sa zobrazuje, ako dlho je zóna v činnosti. Vypnutie funkcie: dotknite sa alebo a potom . Ukazovateľ varnej zóny zhasne.

• Časomer Túto funkciu môžete použiť, keď je varný panel zapnutý a varné zóny nie sú v činnosti. Na displeji varného stupňa sa zobrazí Zapnutie funkcie: dotknite sa

Ak chcete dočasne prerušiť funkciu iba na jedno varenie: varný panel zapnite pomocou . sa zapne. Dotknite sa 4 sekundy. Do 10 sekúnd nastavte varný stupeň. Varný panel môžete používať. Po vypnutí varného panela pomocou funkcia znovu zapne:

dotknite alebo časovača, aby ste nastavili čas. Keď doba pečenia uplynie, zaznie zvukový signál a začne blikať 00.

6.13 OffSound Control (Zapnutie a

vypnutie zvukovej signalizácie) Vypnutie zvuku: dotknite sa Vypnite varný panel. Dotknite sa na 3 sekundy. Displej sa zapne a vypne. Dotknite

na 3 sekundy. Rozsvieti sa alebo . Dotknite sa časovača, aby ste si vybrali niektorú z nasledovných možností:

– zvuková signalizácia je vypnutá

– zvuková signalizácia je zapnutá Ak chcete potvrdiť výber, počkajte na automatické vypnutie varného panela. Ak je táto funkcia nastavená na , zvukovú signalizáciu budete počuť iba v prípade, že:

sa dotknete Časomer sa vypne Časovač odpočítavania sa vypne položíte niečo na ovládací panel.

Ak je zapnutých viacero zón, pričom spotreba energie je vyššia než možnosti zdroja napájania, pomocou tejto funkcie sa dostupná energia rozloží medzi jednotlivé varné zóny (pripojené do tej istej fázy). Varný panel zabezpečuje ovládanie varných stupňov v záujme ochrany poistiek v domových rozvodoch. Varné zóny sú zoskupené podľa polohy a počtu fáz varného panela. Každá fáza má maximálnu elektrickú výkonovú kapacitu 3 700 W. Pokiaľ varný panel dosiahne hranicu maximálneho dostupného výkonu v rámci jednej fázy, výkon jednotlivých varných zón sa automaticky zníži.

• Prednosť má vždy naposledy použitý varný stupeň príslušnej varnej zóny. Zvyšný výkon sa rozdelí medzi predtým aktivované varné zóny v opačnom poradí, než v akom ste ich použili.
• Ukazovateľ varného stupňa pre zóny so zníženým výkonom striedavo zobrazuje pôvodne zvolený varný stupeň a znížený varný stupeň.
• Počkajte, kým ukazovateľ prestane blikať, alebo znížte varný stupeň naposledy použitej varnej zóny. Varné zóny budú pokračovať v činnosti pri zníženom varnom stupni. V prípade potreby zmeňte varný stupeň príslušných varných zón manuálne. Možné kombinácie rozdelenia výkonu medzi jednotlivé varné zóny nájdete na tomto obrázku.

Je to dodatková automatická funkcia spájajúca varný panel so špeciálnym odsávačom pár. Varný panel aj odsávač pár komunikujú infračerveným signálom. Rýchlosť ventilátora sa určuje automaticky podľa nastaveného režimu a teploty najhorúcejšieho riadu na varnom paneli. Ventilátor môžete ovládať aj ručne z varného panela. Pri väčšine odsávačov pár je systém diaľkového ovládania najprv vypnutý. Zapnite ho pred tým, než ho použijete. Ďalšie informácie nájdete v návode na používanie odsávača pár.

SLOVENSKY Automatické ovládanie funkcie Ak chcete funkciu ovládať automaticky, nastavte automatický režim na H1 – H6. Varný panel je pôvodne nastavený na H5. Odsávač pár reaguje vždy, keď otáčate otočným ovládačom. Varný panel automaticky meria teplotu kuchynského riadu a upravuje rýchlosť ventilátora. Automatické režimy Automa‐ tické osvetle‐ nie Varenie1) Vypráža‐ nie2) Režim H0 Vyp. Vyp. Vyp. Režim H1 Zap. Vyp. Vyp. Režim Zap. Rýchlosť ventilátora

Rýchlosť ventilátora

H2 3) Automa‐ tické osvetle‐ nie Varenie1) Vypráža‐ nie2) Režim H3 Zap. Vyp. Rýchlosť ventilátora

Režim H4 Zap. Rýchlosť ventilátora

Rýchlosť ventilátora

Režim H5 Zap. Rýchlosť ventilátora

Rýchlosť ventilátora

Režim H6 Zap. Rýchlosť ventilátora

Rýchlosť ventilátora

pne rýchlosť ventilátora podľa automatického režimu.

2) Varný panel zaregistruje proces vyprážania

a zapne rýchlosť ventilátora podľa automatické‐ ho režimu.

4. Niekoľkokrát stlačte tlačidlo

nerozsvieti , kým sa

automatický režim. Keď dokončíte varenie a vypnete varný panel, ventilátor odsávača pár môže ešte stále určitý čas ísť. Potom ho systém automaticky vypne a zabráni jeho náhodnému zapnutiu najbližších 30 sekúnd. Manuálne ovládanie rýchlosti ventilátora Túto funkciu je možné ovládať aj manuálne. Ak to chcete urobiť, stlačte tlačidlo , keď je varný panel zapnutý. Týmto sa vypne automatické ovládanie funkcie a umožní vám to meniť rýchlosť ventilátora manuálne. zvýšite rýchlosť ventilátora Stlačením o jednu úroveň. Keď dosiahnete najvyššiu úroveň a znovu stlačíte tlačidlo , nastavia sa otáčky ventilátora na hodnotu 0, čím sa ventilátor odsávača pár vypne. Ventilátor znovu spustíte pri rýchlosti 1 stlačením tlačidla . Ak chcete aktivovať automatickú činnosť funkcie, vypnite varný panel a znovu ho zapnite. Zapnutie svetla Varný panel je možné nastaviť tak, aby sa svetlo zaplo automaticky vždy, keď zapnete varný panel. Urobíte tak nastavením automatického režimu na H1 – H6. Svetlo na varnom panely sa vypne 2 minúty po vypnutí varného panela. časovača vyberte Ak chcete ovládať odsávač pár priamo cez panel odsávača pár, vypnite automatický režim funkcie.

VAROVANIE! Pozrite si kapitoly ohľadne bezpečnosti. SLOVENSKY

V prípade indukčných varných zón vytvára silné elektromagnetické pole teplo v kuchynskom riade veľmi rýchlo. Indukčné varné zóny používajte s vhodným riadom.

Dno kuchynského riadku musí byť čo najhrubšie a najplochšie.

• Pred položením panvíc na povrch varného panela sa uistite, že sú ich dná čisté a suché.
• Aby ste predišli škrabancom, neposúvajte ani neodierajte hrniec po keramickom skle. Materiál kuchynského riadu

správne: liatina, oceľ, smaltovaná oceľ, antikoro, viacvrstvové dno (so správnym označením od výrobcu).

• nesprávne: hliník, meď, mosadz, sklo, keramika, porcelán. Kuchynský riad je vhodný pre indukčný varný panel, ak: po nastavení varnej zóny na najvyšší stupeň ohrevu zovrie voda veľmi rýchlo.
• sa na dne kuchynského riadu prichytí magnet. Rozmery kuchynského riadu

7.2 Zvuky počas prevádzky

praskanie: riad je vyrobený z rôznych materiálov (sendvičová štruktúra).

• pískanie: používate varnú zónu s vysokým výkonom a kuchynský riad je vyrobený z rôznych materiálov (sendvičová štruktúra).
• hučanie: pri používaní vysokých výkonov.
• cvakanie: dôjde k elektrickému zopnutiu.
• svišťanie, bzučanie: pri činnosti ventilátora. Zvuky sú normálne a neznamenajú žiadnu poruchu varného panela.

7.3 Tipy a rady pre SenseBoil®

Funkcia funguje najlepšie pre varenie vody a prípravu zemiakov. Nefunguje s liatinou a nepriľnavým povrchom, napr. s keramickým povlakom. Na dosiahnutie najlepších výsledkov pri varení zemiakov sa odporúčajú smaltované oceľové hrnce.

Indukčné varné zóny sa automaticky prispôsobujú veľkosti dna riadu. Účinnosť varnej zóny súvisí s priemerom kuchynského riadu. Kuchynský riad s priemerom dna menším ako minimálny rozmer absorbuje iba časť ohrevného výkonu, ktorý vytvára varná zóna. Z bezpečnostných dôvodov a na dosiahnutie optimálnych výsledkov varenia nepoužívajte kuchynský riad väčší, než je uvedené v časti „Špecifikácia varných zón“. Počas varenia nenechávajte kuchynský riad v blízkosti ovládacieho panela. Môže to mať vplyv na fungovanie ovládacieho panela alebo to môže náhodne aktivovať funkcie varného panela. Pozrite si časť „Technické údaje“.

SLOVENSKY Skontrolujte, či je vami použitý hrniec vhodný pre SenseBoil® monitorovaním prvého varenia. Na účinné použitie SenseBoil® postupujte podľa rád nižšie:

Naplňte polovicu až tri štvrtiny hrnca studenou vodou z vodovodu, pričom ponechajte prázdne 4 cm od okraja. Nepoužite menej ako 1 alebo viac ako 5 litrov vody. Skontrolujte, či je celková hmotnosť vody (alebo vody a zemiakov) v rozmedzí 1–5 kg. Ak chcete variť zemiaky, uistite sa, že sú úplne zakryté vodou, ale nezabudnite nechať prázdnu aspoň jednu štvrtinu hrnca. Na dosiahnutie najlepších výsledkov varte iba celé, neošúpané zemiaky strednej veľkosti. Uistite sa, že ste zemiaky nevložili príliš natesno. Vyhnite sa tvorbe externých vibrácií (napr. z používania mixéra alebo položenia mobilného telefónu vedľa spotrebiča) pri spustenej funkcii.

Ak chcete použiť soľ, pridajte ju, keď voda dosiahne bod varu. Funkcia nemusí fungovať správne pre kanvice na vodu a nádoby na espresso.

7.4 Öko Timer (Eko časovač)

je lineárny. Zvýšenie nastavenia varného stupňa nie je priamoúmerné zvýšeniu spotreby energie. To znamená, že varná zóna nastavená na stredne intenzívny varný stupeň využíva menej ako polovicu svojho výkonu. V záujme úspory energie sa ohrev varnej zóny vypne pred signálom časomera odpočítavajúceho smerom nadol. Rozdiel v prevádzkovom čase závisí od varného stupňa a trvania procesu varenia. Údaje v tabuľke sú len referenčné.

7.5 Príklady použitia pri príprave

jedál Vzájomný vzťah medzi nastaveným varným stupňom a spotrebou energie varnej zóny nie Varný stupeň Použite na: Čas (min) Rady

Hotové jedlo uchovávajte teplé. podľa po‐ treby Na kuchynský riad položte pokrievku. 1-3 Holandská omáčka, topenie: maslo, čokoláda, želatína.

Z času na čas premiešajte. 1-3 Tuhnutie: nadýchané omelety, pečené vajcia.

Varte s pokrievkou. 3-5 Dusenie ryže a jedál s mliečnym zákla‐ 25 - 50 dom, prihrievanie hotových jedál. Pridajte aspoň dvakrát toľko tekutiny ako ryže, mliečne jedlá v polovici vare‐ nia premiešajte. 5-7 Dusenie zeleniny, rýb, mäsa.

Pridajte niekoľko polievkových lyžíc te‐ kutiny. 7-9 Dusenie zemiakov.

Použite max. ¼ l vody na 750 g ze‐ miakov. 7-9 Príprava väčších množstiev jedla, omáčok a polievok.

Až 3 l tekutiny a prísady.

Jemné smaženie: rezne, teľacie cordon podľa po‐ bleu, kotlety, rizzoly, klobásy, pečeň, treby zásmažka, vajcia, palacinky, šišky. Po uplynutí polovice času obráťte.

Varenie vody, varenie cestovín, príprava mäsa (guláš, ragú), hranolčeky. Varenie veľkého množstva vody. Funkcia PowerBoost je aktivovaná.

Pri používaní varného panela s funkciou:

• Nerušte signál medzi varným panelom a odsávačom pár (napr. rukou, rukoväťou kuchynského riadu alebo vysokým hrncom). Pozrite si obrázok. Odsávač pár zobrazený nižšie slúži len na ilustráciu. Iné spotrebiče ovládané na diaľku môžu blokovať signál. Nepoužívajte takéto spotrebiče v blízkosti varného panela, keď je zapnutá funkcia Hob²Hood. Odsávače pár s funkciou Hob²Hood Celý sortiment odsávačov pár, ktoré fungujú s touto funkciou, nájdete na našej spotrebiteľskej webovej stránke. Odsávače pár Electrolux, ktoré pracujú s touto funkciou, musia mať symbol .

8. STAROSTLIVOSŤ A ČISTENIE

VAROVANIE! Pozrite si kapitoly ohľadne bezpečnosti.

8.1 Všeobecné informácie

Varný panel po každom použití očistite. Dbajte na to, aby bola dolná časť kuchynského riadu vždy čistá. Škrabance a tmavé škvrny na povrchu neovplyvňujú to, ako varný panel funguje. Používajte špeciálny čistič určený na povrch varného panela. Použite špeciálnu škrabku na sklo.

8.2 Čistenie varného panela

Okamžite odstráňte: roztavený plast, plastovú fóliu, soľ, cukor a potraviny s

cukrom, inak môžu nečistoty poškodiť varný panel. Dávajte pozor, aby ste sa nepopálili. Špeciálnu škrabku priložte na sklenený povrch tak, aby bola naklonená v ostrom uhle, a čepeľ posúvajte po povrchu. Odstráňte, keď je varný panel dostatočne vychladený: krúžky vodného kameňa, vodné krúžky, tukové škvrny, lesklé kovové sfarbenie. Varný panel vyčistite vlhkou handričkou s neabrazívnym čistiacim prostriedkom. Po čistení utrite varný panel mäkkou handričkou. Odstráňte lesklé kovové sfarbenie: použite roztok vody s octom a vyčistite sklenený povrch handričkou.

9. ODSTRAŇOVANIE PROBLÉMOV

VAROVANIE! Pozrite si kapitoly ohľadne bezpečnosti.

Problém Možná príčina Varný panel sa nedá zapnúť ani používať. Varný panel nie je pripojený ku zdro‐ Skontrolujte, či je varný panel správne ju elektrického napájania alebo je pripojený k zdroju elektrického napája‐ pripojený nesprávne. nia. Je vypálená poistka. Náprava Uistite sa, že poruchu spôsobila poist‐ ka. Ak sa poistka vypáli opakovane, obráťte sa na kvalifikovaného elektri‐ kára. Nastavenie ohrevu ste nenastavili na Varný panel znovu zapnite a do 10 10 sekúnd. sekúnd nastavte stupeň ohrevu. Súčasne ste sa dotkli 2 alebo viac‐ erých senzorových polí. Dotýkajte sa iba jedného senzorového poľa. Na ovládacom paneli sú voda alebo tukové škvrny. Vyčistite ovládací panel. Znie neprerušované pípanie. Elektrické pripojenie je nesprávne. Odpojte varný panel od elektrickej sie‐ te. Požiadajte kvalifikovaného elektri‐ kára, aby skontroloval inštaláciu. Zaznie zvukový signál a varný panel sa vypne. Zaznie zvukový signál, keď je varný panel vypnutý. Umiestnili ste niečo na jedno alebo viaceré senzorové polia. Odstráňte daný predmet zo senzoro‐ vých polí. Varný panel sa vypne. Umiestnili ste niečo na senzorové Odstráňte daný predmet zo senzoro‐ vého poľa. pole Ukazovateľ zvyškového tepla sa nerozsvieti. Automatické zohrievanie. nie je zapnuté.

Zóna nie je horúca, pretože bola za‐ Ak bola zóna zapnutá dostatočne dlho, pnutá iba krátky čas, alebo je poško‐ aby sa zohriala, obráťte sa na autori‐ dený senzor. zované servisné stredisko. Používate veľmi vysoký hrniec, ktorý blokuje signál. Použite menší hrniec, zmeňte varnú zónu alebo nastavte odsávač pár ma‐ nuálne. Je nastavený najvyšší ohrev. Najvyšší ohrev má rovnaký výkon ako funkcia. Zóna je horúca. Nechajte zónu dostatočne vychladnúť. Stupeň ohrevu sa prepína medzi dvomi úrovňami. Správa výkonu je zapnuté. Pozrite si časť „Každodenné používa‐ nie“. Ovládací panel sa na dotyk zo‐ hreje. Kuchynský riad je príliš veľký alebo ste ho položili príliš blízko k ovláda‐ ciemu panelu. Ak je to možné, preložte veľký riad na zadné zóny. SLOVENSKY

Problém Možná príčina Náprava Pri dotyku senzorových polí ne‐ zaznejú žiadne zvuky. Zvuky sú vypnuté. Zapnite zvuky. Pozrite si časť „Každo‐ denné používanie“. sa rozsvieti. Je zapnuté Detská poistka alebo Blokovanie. Pozrite si časť „Každodenné používa‐ nie“. sa rozsvieti. Na zóne nie je žiaden kuchynský riad. Položte na zónu kuchynský riad. Kuchynský riad je nevhodný. Použite kuchynský riad vhodný pre in‐ dukčné varné panely. Pozrite si kapito‐ lu „Tipy a rady“. Dno riadu má pre danú zónu príliš malý priemer. Použite riad so správnymi rozmermi. Pozrite si časť „Technické údaje". Striedavo sa zobrazuje

Výkon je príliš nízky z dôvodu ne‐ vhodného kuchynského riadu alebo prázdneho hrnca. Použite vhodný druh kuchynského ria‐ du. Pozrite si kapitoly „Tipy a rady“ a „Technické údaje“. Žiadnu zónu nezapínajte s umiestne‐ ným prázdnym hrncom. Striedavo sa zobrazuje

Zaznie zvuk pípania, blikajú uka‐ zovatele nad a funkcia Sen‐ seBoil® sa nezapne. a číslo sa rozsvietia. V hrnci je príliš veľa alebo príliš málo Vodu a zemiaky varte iba s použitím vody. režimu SenseBoil®. Pozrite si časť Varili ste iné jedlo než vodu a zemia‐ „Rady a tipy“. ky. Bod vrenia sa posunul a funkcia SenseBoil® nemohla fungovať správne. Žiadna z varných zón nie je pripra‐ vená na použitie s SenseBoil®. Na varných zónach, ktoré chcete nasta‐ viť, je zvyškové teplo alebo sa ešte stále používajú. Dokončite svoje predchádzajúce vare‐ nie a zvoľte neobsadenú varnú zónu bez zvyškového tepla. Nastala chyba vo varnom paneli. Vypnite varný panel a po 30 sekun‐ dách ho znova zapnite. Keď sa opäť rozsvieti symbol , odpojte varný pa‐ nel od elektrickej siete. Po 30 sekun‐ dách opäť pripojte varný panel. Ak problém pretrváva, obráťte sa na auto‐ rizované servisné stredisko.

9.2 Ak nenájdete riešenie...

SLOVENSKY hlásenie. Uistite sa, že ste varný panel používali správne. V opačnom prípade nebude servisný zásah servisného technika alebo predajcu bezplatný, a to ani počas záručnej doby. Informácie o záručnej dobe a autorizovaných servisných strediskách sú uvedené v záručnej brožúre.

10.2 Špecifikácia varných zón

Výkon varných zón sa v malom rozsahu môže líšiť od údajov uvedených v tabuľke. Mení sa na základe materiálu a rozmerov kuchynského riadu. Optimálne výsledky varenia dosiahnete tak, že budete používať riad s priemerom nie väčším ako sú údaje uvedené v tabuľke.

11. ENERGETICKÁ ÚČINNOSŤ

11.1 informácie o výrobku

Identifikácia modelu Y82IS443 Typ varného panelu Vstavaný varný panel Počet varných zón

Technológia ohrevu Indukcia Priemer kruhových varných zón (Ø) Ľavý predný Ľavý zadný Stredný predný Pravý zadný

Spotreba energie na varnú zónu (EC electric coo‐ king) Ľavý predný Ľavý zadný Stredný predný Pravý zadný

IEC / EN 60350-2 – Elektrické varné spotrebiče pre domácnosť – Časť 2: Varné panely – metódy merania výkonu.

Energetické parametre pre varnú oblasť sú označené na príslušných varných zónach.

Pri každodennom varení môžete ušetriť energiu, ak budete postupovať podľa nižšie uvedených rád. Keď zohrievate vodu, použite len také množstvo, aké potrebujete. Na riad podľa možností vždy položte pokrievku. Kuchynský riad položte priamo do stredu varnej zóny. Zvyškové teplo využite na udržiavanie teploty jedla alebo na jeho roztopenie.

SLOVENSKY spolu s odpadom z domácnosti. Výrobok odovzdajte v miestnom recyklačnom zariadení alebo sa obráťte na obecný alebo mestský úrad.
