WHUD09HE51 - Klimatyzator PANASONIC - Bezpłatna instrukcja obsługi

Typ produktu	Klimatyzator typu split
Marka	Panasonic
Model	WHUD09HE51
Moc chłodzenia (kW)	2.5 kW (ok.)
Moc grzania (kW)	3.2 kW (ok.)
Pobór mocy (chłodzenie)	720 W (ok.)
Pobór mocy (grzanie)	950 W (ok.)
Zasilanie	230 V / 50 Hz
Wymiary jednostki wewnętrznej (S x W x G)	780 x 250 x 260 mm (ok.)
Waga jednostki wewnętrznej	10 kg (ok.)
Czynnik chłodniczy	R32
Poziom hałasu (wewnątrz)	22 dB(A) (tryb cichy) - 45 dB(A) (maks.)
Główne funkcje	Chłodzenie, grzanie, osuszanie, wentylacja
Tryby specjalne	Turbo, Cichy, Wymuszanie ECS, Wymuszanie grzania awaryjnego, Wymuszone odszranianie
Programator tygodniowy	Tak, do 6 programów dziennie
Pilot	Tak, z blokadą i odblokowaniem kodem PIN
Konserwacja i czyszczenie	Czyszczenie filtrów co 3 miesiące, czyszczenie kratek zewnętrznych
Bezpieczeństwo	Automatyczne zatrzymanie w przypadku awarii, automatyczny restart, blokada dziecięca przez pilot
Części zamienne i naprawialność	Filtry, pilot, czujniki dostępne przez autoryzowany serwis
Gwarancja	2 lata części i robocizna (pod warunkami)
Kraj produkcji	Malezja (zgłoszono)

Często zadawane pytania - WHUD09HE51 PANASONIC

Jak zablokować pilot klimatyzatora?

Wejdź w szybkie menu i wybierz "Blokada pilota". Potwierdź przyciskiem ▼. Aby odblokować, naciśnij dowolny przycisk i wprowadź kod PIN (domyślnie 0000). Jeśli zapomniałeś kodu, wyłącz urządzenie, naciśnij konkretne przyciski (patrz instrukcja) i wybierz "Reset".

Co zrobić, jeśli na ekranie pilota pojawi się kod błędu?

Zanotuj kod błędu. Możesz użyć szybkiego menu "Inicjalizacja kodów błędów", aby zresetować system. Jeśli błąd nadal występuje, sprawdź pełną instrukcję lub skontaktuj się z autoryzowanym serwisem.

Jak użyć trybu Turbo, aby szybciej ogrzać lub schłodzić?

W szybkim menu wybierz "Grzanie Turbo" (lub "Tryb mocny"). Naciśnij ▼, aby aktywować. Tryb Turbo uruchamia się po około 1 minucie. Wyłącza się automatycznie po wyłączeniu urządzenia.

Czy mogę zaprogramować klimatyzator, aby włączał się o określonej godzinie każdego dnia?

Tak, użyj szybkiego menu "Program. tyg.". Możesz ustawić do 6 programów dziennie z godziną i temperaturą. Wybierz dni, godzinę, tryb i żądaną temperaturę.

Jak wyczyścić filtry jednostki wewnętrznej?

Wyłącz urządzenie i otwórz panel przedni. Wyjmij filtry (zazwyczaj dwa). Wyczyść je odkurzaczem lub letnią wodą z mydłem. Pozostaw do całkowitego wyschnięcia przed ponownym założeniem. Czynność tę wykonuj co 3 miesiące.

Dlaczego ogrzewanie nie działa, skoro pompa ciepła jest w trybie grzania?

Sprawdź, czy wybrany tryb to grzanie, a nie chłodzenie. Jeśli temperatura zewnętrzna jest bardzo niska, system może użyć awaryjnego grzania elektrycznego. Upewnij się, że tryb "Wymuszanie grzania awaryjnego" nie jest przypadkowo wyłączony.

Czy tryb cichy obniża wydajność?

Tryb cichy zmniejsza prędkość wentylatora dla cichszej pracy. Wydajność grzania/chłodzenia może być nieco niższa, ale zapewnia to optymalny komfort akustyczny, zwłaszcza w nocy.

Jak wymusić odszranianie zamarzniętych rur?

W szybkim menu wybierz "Wymuszone odszranianie" i potwierdź. System uruchomi cykl odszraniania. Upewnij się, że urządzenie jest w trybie czuwania (wyłączone) przed uruchomieniem tej funkcji.

Jednostka zewnętrzna wydaje bulgoczący dźwięk, czy to normalne?

Tak, to normalne. Jest to dźwięk krążącego czynnika chłodniczego. To zjawisko jest częstsze w trybie grzania. Jeśli dźwięk staje się bardzo głośny, sprawdź, czy jednostka jest prawidłowo zainstalowana i czy nie ma przeszkód.

Co zrobić, jeśli pilot nie reaguje?

Sprawdź baterie i wymień je w razie potrzeby. Upewnij się, że między pilotem a odbiornikiem nie ma przeszkód. Jeśli blokada jest aktywna, odblokuj kodem PIN. W ostateczności wyłącz wyłącznik automatyczny na kilka minut, a następnie włącz go ponownie.

INSTRUKCJA OBSŁUGI WHUD09HE51 PANASONIC

Przewodnik po skróconym menu

Hydromoduł powietrze-woda + zbiornik

Załączono instrukcję instalacji.

Numer seryjny oraz rok produktu znajdują się na tabliczce znamionowej.

Odyosu Evotou Mevo

Yopouováδa Aépa-Nepou + Εεαενη

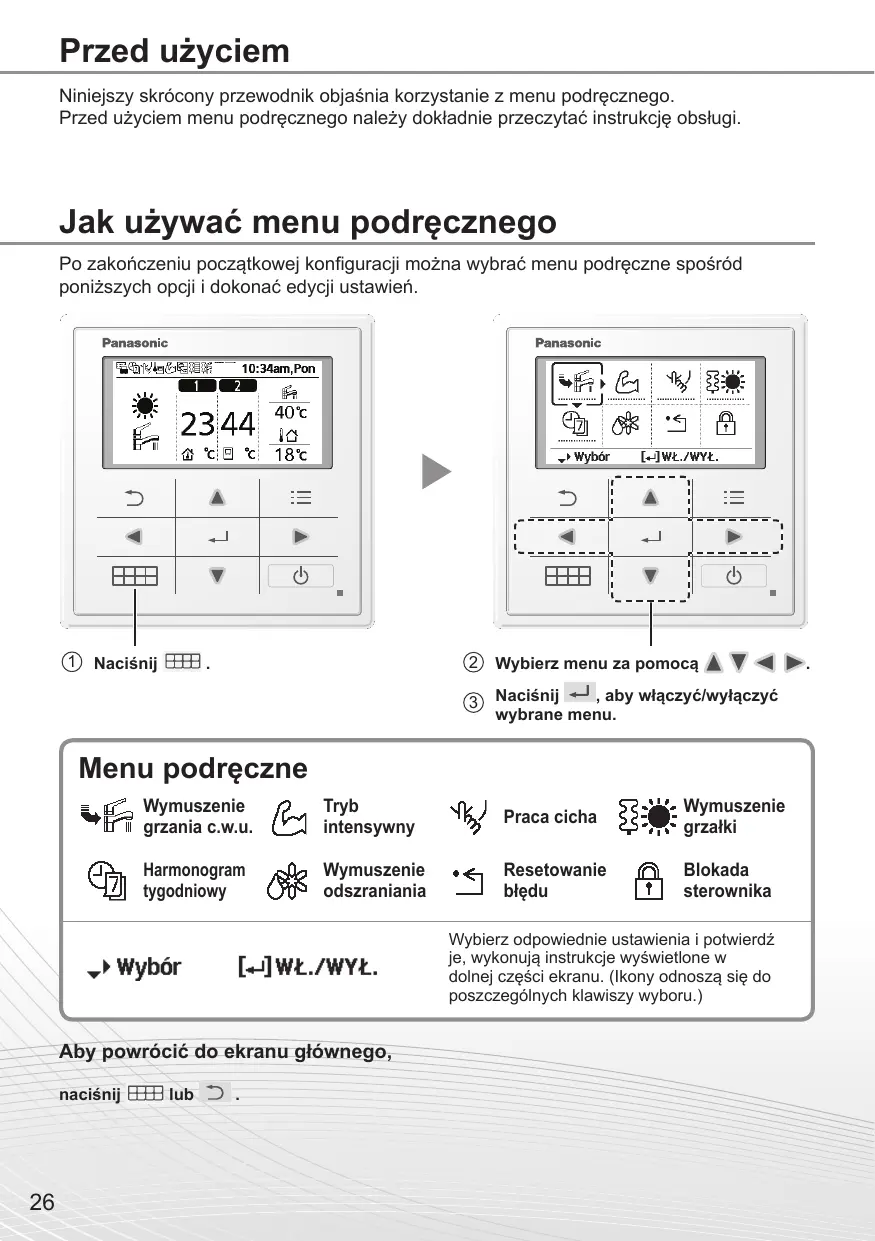

Niniejszy skrócony przewodnik objaśnia korzystanie z menu podręcznych.

Przed użyciem menu podręcznego należy dokładnie przeczytać instrukcję obsługi.

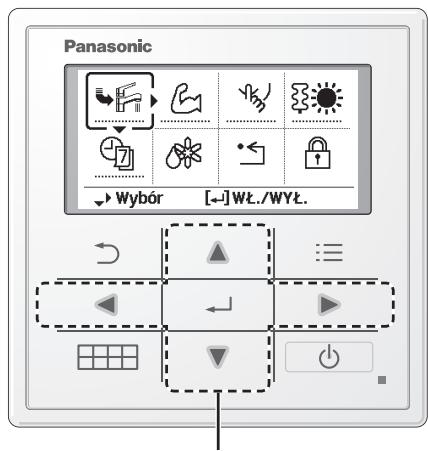

Jak używać menu podręcznych

Po zakończeniu początkowej konfiguracji można wybrać menu podręczne spośród poniższych opcji i dokonać edycji ustawień.

① Naciśnij

② Wybierz menu za pomocą ▲ ▼ △ ▷. ③ Naciśnij ↓, aby włączyć/wyłączyć wybrane menu.

Menu regulamin

Wymuszenie grzania c.w.u.

Tryb intensywny

Praca cicha

Wymuszenie grzałki

Harmonogram tygodniowy

Wymuszenie odszraniania

Resetowanie błędu

Blokada sterownika

Wybór

[+]Wt./WYt.

Wybierz odpowiednie ustawienia i potwierdź je, wykonując instrukcje wyświetlone w dolnej części ekranu. (Ikony odnoszą się do poszczególnych klawiszy wyboru.)

Aby powrócić do ekranu głównego,

naciśnij lub

Uwagi na temat ikony działania

Przykład:

·Ikona działania ze wskazaniem „...” = WYŁ

• Ikona działania ze wskazaniem „ = Wtł.

Wymuszenie c.w.u.

Wybierz ikonę, aby włączyć lub wyłączyć grzanie c.w.u.

Naciśnij ← , aby potwierdzić swój wybór.

Wymuszenie grzania c.w.u. jest wyłączone. Wymuszenie grzania c.w.u. jest włączone.

Uwaga:

• Wymuszenie grzania c.w.u. jest wyłączone, gdy wyłączone jest wymuszone działanie grzania.
• Gdy wymuszenie grzania c.w.u. jest wyłączone, działanie i tryb powinny powrócić do poprzednio zapamiętanego stanu.

Tryb intensywny

Wybierz tę ikonę, aby włączyć intensywny tryb działania systemu grzania/chłodzenia.

Naciśnij ← , aby potwierdzić swój wybór.

Intensywne działanie rozpocznie się ok. 1 minutę po naciśnięciu.

Uwaga:

• Tryb intensywny jest wyłączony, gdy wyłączone jest działanie.

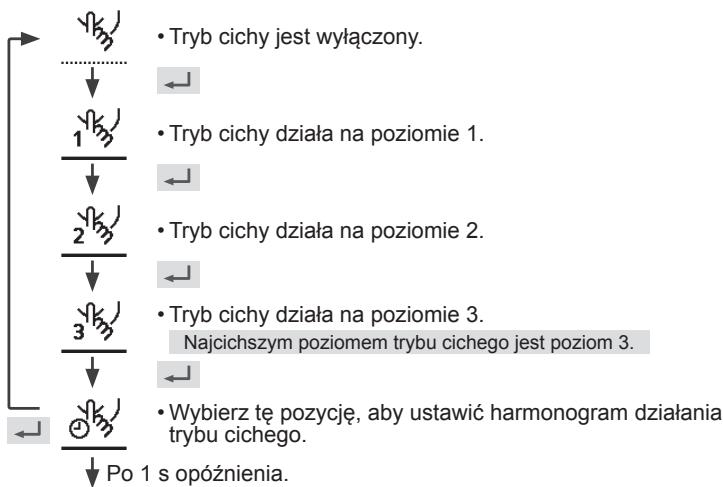

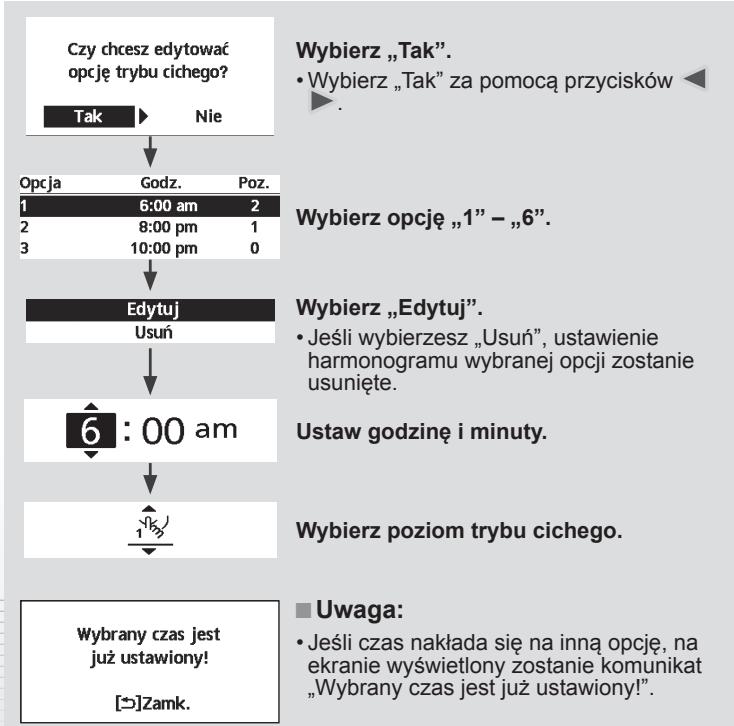

Praca cicha

Wybierz tę ikonę, aby włączyć tryb cichy.

Naciśnij ←, aby potwierdzić swój wybór.

(Chichotanie rozpocznie się ok. 1 minutę po naciśnięciu

Wymuszenie grzałki

Wybierz, aby wymusić włączenie grzałki.

Naciśnij ←, aby potwierdzić swój wybór.

(Tryb wymuszenia grzałki rozpocznie się ok. 1 minutę po naciśnięciu

Uwaga:

Wymuszenie grzałki jest wyłączone, gdy jej działanie jest już włączone. Wyświetla się wtedy napis „Nieakt. z powodu Uruchom. działania!",

Blok. z powodu działania urządzenia!

[5]Zamk.

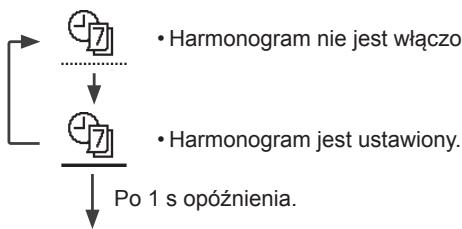

Harmonogram tygodniowy

Wybierz temat, aby usunąć (anulować) bądź zmienić ustawienie harmonogramu tygodniowego.

Naciśnij ←, aby potwierdzić swój wybór.

Wybierz „Tak".

• Jeśli wybierzesz „Nie", powrócisz do ekranu głównego.

Nie wszystkie opcje są ustawione! Czy chcesz je edytować?

Tak

Nie

• Ustawienia harmonogramu: Wybierz Ustawienia harmonogramu, aby dokonać edycji harmonogramu tygodniowego. Kopiuj harmonogram: Wybierz, aby skopiować ustawienia harmonogramu.

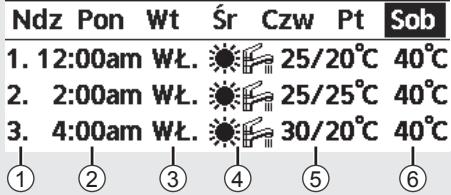

[Przykładowe ustawienia harmonogramu]

Za pomocą przycisków wybierz dzień (dni), które chcesz edytować.

Ten ekran zostanie wyświetlony, jeśli nie ustawiono wszystkich 6 opcji.

① Wybierz opcje „1" - „6". ② Ustaw godzinę i minuty w harmonogramie. ③ Wybierz wł. / wył. w harmonogramie. ④ Wybierz tryb działania.

-Wybierz tryb za pomocą przycisków

⑤ Ustaw temperaturę dla strefy 1 i 2 (jeśli system jest ustawiony jako 2-strefowy).

Sobota: Opcja 1: Temp. zad.

Str.1	25°C	Str.2	25°C
W.L		W.L

(6) Ustaw temperaturę zbiornika.

Uwaga:

• Harmonogram jest wyłączony, gdy wyłączone jest wymuszenie grzania lub przy. grzanie / chłodzenia.
• W przypadku ustawiania harmonogramu tygodniowego w 2 strefach należy wykonać takie czynności dla 2. strefy.

Wymuszanie odszraniania

Wybierz, aby odszronić agregat zewnętrzny.

Naciśnij ← , aby potwierdzić swój wybór.

(Po zaakceptowaniu trybu pojawi się poniższy ekran.)

Wybór zaakceptowany!

[Zamknij]

Resetowanie błędu

Wybierz, aby przywrócić poprzednie ustawienia w przypadku wystąpienia błędu.

Naciśnij ← , aby potwierdzić swój wybór.

(Jeśli tryb nie zostanie zaakceptowany, pojawi się poniższy ekran.)

Wybór zaakceptowany!

[Zamknij]

• Przed wyborem tego trybu upewnij się, że wszystkie urządzenia są wyłączone, ponieważ spowoduje on przywrócenie poprzednich ustawień systemu.

Blokada R/C

Wybierz, aby zablokować sterownik.

Naciśnij ← , aby potwierdzić swój wybór.

(Jeśli tryb nie zostanie zaakceptowany, pojawi się poniższy ekran.)

Czy włączyć blokadę sterownika?

Tak

Nie

Wybierz „Tak".

(Ekran główny zostanie zablokowany.)

Wybór „Nie" spowoduje powrót do ekranu głównego.

Aby odblokować sterownik, naciśnij dowolny przycisk.

(Jeśli tryb nie zostanie zaakceptowany, pojawi się poniższy ekran.)

Wprowadź 4-cyfrową liczbę (jeśli liczba jest prawidłowa, ekran zostanie odblokowany).

Aby zresetować zapomniane hasło (przy wyłączonym ekranie), naciśnij → , ← i przez 5 sekund.

(Jeśli tryb nie zostanie zaakceptowany, pojawi się poniższy ekran.)

Resetuj hasło

Reset

1. Reset hasła do 0000

2. Sterownik odblokowany

(Ekran zostanie wyłączony po 3 sekundach).

Automatyczne odblokowanie odbywa się po pierwszym użyciu danego menu.

Aby aktywować funkcje, użyj danego menu.
