Produkttype	Split-system klimaanlæg
Mærke	Panasonic
Model	WHUD09HE51
Kølekapacitet (kW)	2.5 kW (ca.)
Varmekapacitet (kW)	3.2 kW (ca.)
Strømforbrug (køling)	720 W (ca.)
Strømforbrug (varme)	950 W (ca.)
Strømforsyning	230 V / 50 Hz
Indendørs enhedsmål (L x H x D)	780 x 250 x 260 mm (ca.)
Indendørs enhedsvægt	10 kg (ca.)
Kølemiddel	R32
Støjniveau (indendørs)	22 dB(A) (stille tilstand) - 45 dB(A) (maks.)
Hovedfunktioner	Køling, opvarmning, affugtning, ventilation
Specielle tilstande	Turbo, Stille, Tving ECS, Tving backup-varme, Tving afrimning
Ugeprogrammer	Ja, op til 6 programmer om dagen
Fjernbetjening	Ja, med låsning og oplåsning via PIN-kode
Vedligeholdelse og rengøring	Rengør filtre hver 3. måned, rengør udendørs gitre
Sikkerhed	Automatisk stop ved fejl, automatisk genstart, børnelås via fjernbetjening
Reservedele og reparationsmuligheder	Filtre, fjernbetjening, sensorer tilgængelige via autoriseret service
Garanti	2 års garanti på dele og arbejde (med forbehold)
Fremstillingsland	Malaysia (angivet)

Ofte stillede spørgsmål - WHUD09HE51 PANASONIC

Hvordan låser jeg klimaanlæggets fjernbetjening?

Gå til hurtigmenuen og vælg "Lås R/C". Bekræft med ▼-tasten. For at låse op, tryk på en vilkårlig tast og indtast PIN-koden (standard 0000). Hvis du har glemt koden, sluk enheden, tryk på specifikke taster (se manualen) og vælg "Reset".

Hvad gør jeg, hvis fjernbetjeningens skærm viser en fejlkode?

Noter fejlkoden. Du kan bruge hurtigmenuen "Initialiser fejlkoder" til at nulstille systemet. Hvis fejlen fortsætter, se den fulde manual eller kontakt en autoriseret tekniker.

Hvordan bruger jeg Turbo-tilstand til hurtigere opvarmning eller køling?

I hurtigmenuen vælges "Turbo varme" (eller "Kraftig tilstand"). Tryk på ▼ for at aktivere. Turbo-tilstanden starter ca. 1 minut efter. Den deaktiveres automatisk, når enheden stoppes.

Kan jeg programmere klimaanlægget til at tænde på et bestemt tidspunkt hver dag?

Ja, brug hurtigmenuen "Ugeprogram". Du kan indstille op til 6 programmer om dagen med tid og temperatur. Vælg de ønskede dage, tid, tilstand og temperatur.

Hvordan rengør jeg filtrene i indendørsenheden?

Sluk enheden og åbn frontpanelet. Tag filtrene ud (normalt to). Rengør dem med en støvsuger eller i lunkent sæbevand. Lad dem tørre helt, før de sættes i igen. Udfør denne opgave hver 3. måned.

Hvorfor virker varmen ikke, når varmepumpen er i varmetilstand?

Kontrollér, at den valgte tilstand er varme og ikke køling. Hvis udendørstemperaturen er meget lav, kan systemet bruge den elektriske backup-varme. Sørg for, at tilstanden "Tving backup-varme" ikke er deaktiveret ved en fejl.

Reducerer stille tilstand ydeevnen?

Stille tilstand reducerer blæserhastigheden for mere diskret drift. Varme-/køleydelsen kan være lidt reduceret, men giver optimal akustisk komfort, især om natten.

Hvordan tvinger jeg afrimning af frosne rør?

I hurtigmenuen vælges "Tving afrimning" og bekræft. Systemet starter en afrimningscyklus. Sørg for, at enheden er i standby (slukket), før du aktiverer denne funktion.

Udendørsenheden laver en gurglende lyd, er det normalt?

Ja, det er normalt. Det er lyden af kølemiddel i cirkulation. Dette fænomen er hyppigere i varmetilstand. Hvis lyden bliver meget høj, kontrollér at enheden er korrekt installeret, og at der ikke er blokeringer.

Hvad gør jeg, hvis fjernbetjeningen ikke reagerer?

Kontrollér batterierne og udskift dem om nødvendigt. Sørg for, at der ikke er nogen forhindring mellem fjernbetjeningen og modtageren. Hvis låsning er aktiv, lås op med PIN-koden. Som sidste udvej, sluk afbryderen i et par minutter og tænd igen.

BRUGSANVISNING WHUD09HE51 PANASONIC

Se navneskiltet for serienummer og produktionsår.

Hurtig menuvejledning

Luft-til-vand hydromodul + Tank

Hurtig menuvejledning

Luft-til-vand hydromodul + Tank

Installationsvejledning vedhæftet.

For serienummer og produktionsår henvises der til typeskiltet.

2-7 English

Denne hurtigvejledning forklarer, hvordan du bruger hurtigmenuen.

• Driftsikon indikeret med ”——” = PÅ

Tving VV

• Driftssymbol indikeret med "——" = PÅ

Tvungen VV

Vælg dette symbol for at slå Tank VV fra.

Tryk på ← for at bekræfte valget.

• Tving DHW er slått av.
• Tving DHW er slått på.

Merk:

• Tving DHW er deaktivert når Kraftvarmeapparat er slått på.
• Når Tving DHW er slått av, bør drift og modus settes tilbake til forrige lagrede status.

Kraftig

Velg dette symbolet for å la varme-/kjølesystemet gå ved full effekt.

Trykk på ← for å bekrefte valget.

Kraftvarmeapparat er deaktivert når systemet allerede er på og "Deaktivert pga. Drift P! vises.

Deaktivert pga. drift PÅ!

[2]Lukk

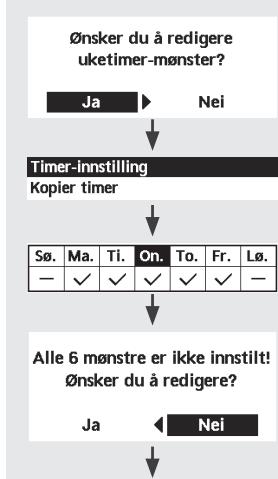

Uketimer

Velg dette symbolet for å slette (kansellere) aller endre forhåndsinnstilt Uketimer.

Trykk på ← for å bekrefte valget.

Velg "Ja".

• Hvis du vælger "Nej", vil displayet gå tilbage til hovedbilledet.
• Timer-indstilling: Vælg Timer-indstilling for at redigere Ugetimer.
• Kopier timer: Vælg for at kopiere en tidsindstilling.

Vælg dagen(e), som du vil redigere med -knapperne.

Hvis alle de 6 mønstre ikke er forhåndsindstillet, vil dette billede vises.

① Vælg mønster "1" ~ "6". ② Indstil time og minutter for Timer. ③ Vælg TIL/FRA for Timer. ④ Vælg driftsmodus.

TIL/FRA/ /H/H/H/H/V ·Vælg modus med -knapperne.

(Når modusen er bekræftet, vises billedet nedenfor.)

Tast ind 4 cifre i nummeret (hvis nummeret er rigtigt, vil displayet låses op).

Sådan nulstiller du glemt adgangskode (under billedet for drift FRA) Tryk → , ← og kontinuerligt i 5 sekunder.

• Vælg med knapperne

Denne hurtige vejledning forklarer, hvordan hurtigmenuen skal bruges. Du bedes læse betjeningsvejledningen grundigt, før du bruger hurtigmenuen.

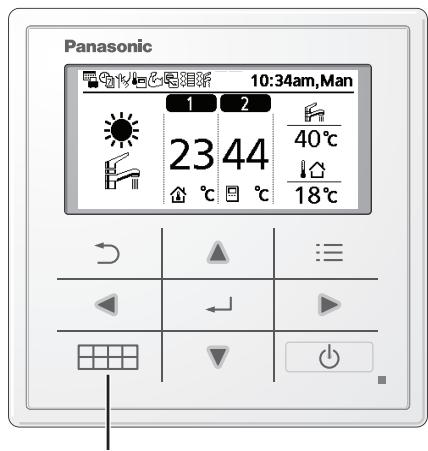

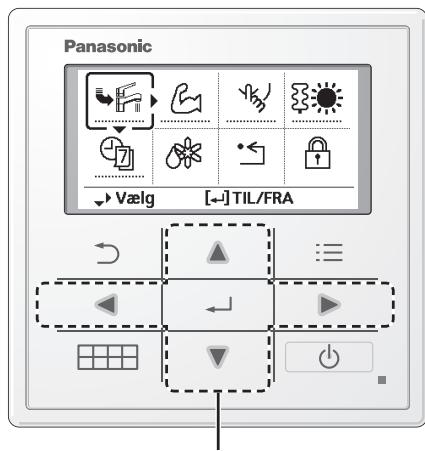

Sådan bruger du hurtigmenuen

Når de indledende indstillinger er gennemført, kan du vælge en hurtigmenu fra følgende indstillinger og redigere indstillingen.

① Tryk på.

② Brug ▲▼ △ til at vælge menuen. ③ Tryk på ↓ for at tænde/slukke for den valgte menu.

Hurtig menu

Kraftigt varme brugsvand

Kraftig

Lydsvag

Vælg den ønskede indstilling og bekræft indstillingen i henhold til de instruktioner, der vises nederst på skærmen. (Ikonerne henviser til den valgte tast.)

Sådan vender du tilbage til hovedskærmen:

Tryk på eller

Noter om betjeningsikon

Eksempel:

-Betjeningsikon indikeres med "FRA"

• Betjeningsikon indikeres med "——" = TIL

Tving DHW

Vælg dette ikon for at tænde eller slukke for varmt brugsvand.

Tryk på ← for at bekræfte dit valg.

Kraftigt varmt brugsvand er slukket. Kraftigt varmt brugsvand er tændt.

Bemærk:

Kraftigt varmt brugsvand er deaktiveret, når det kraftige varmelegeme er tændt. - Når det kraftige varme brugsvand er slukket, bør funktionen & tilstanden skifte tilbage til den forrige gemte status.

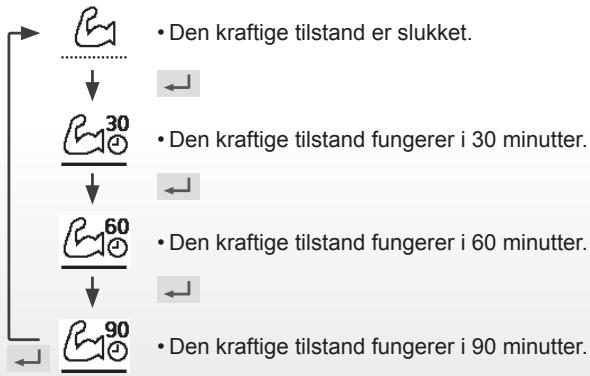

Kraftig

Vælg dette ikon for at køre varme-/kølesystemet kraftigt.

Tryk på ← for at bekræfte dit valg.

(Den kraftige drift starter ca. 1 minut efter der er trykket på

Bemærk:

Kraftig bliver deaktiveret, når funktionen er slukket.

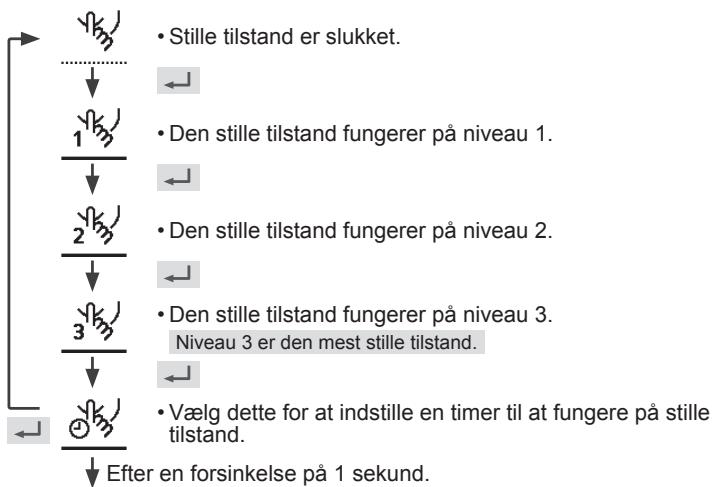

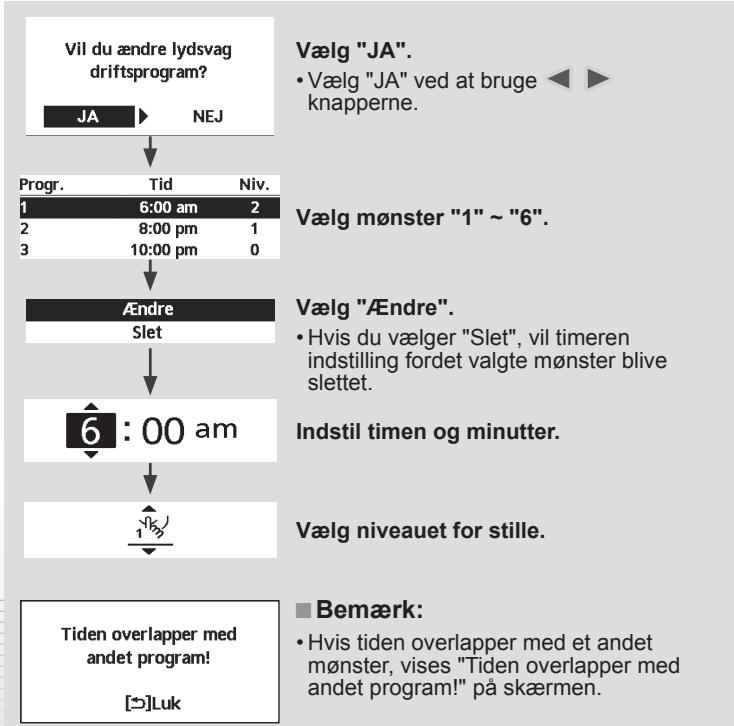

Lydsvag

Tryk på ← for at bekræfte dit valg.

(Den stille drift starter cirka 1 minut efter der er trykket på ←

Vælg for at tvinge varmelegemet til at tænde.

Tryk på ← for at bekræfte dit valg.

(Tilstanden kraftigt varmelegeme starter cirka 1 minut efter der er trykket på ←

Bemærk:

• Force-varmer er deaktiveret, når driften allerede er i gang, og "Deaktiveret grundet drift TIL!" vil blive vist.

Ikke muligt, fordi varmepumpen er i drift!

[3]Luk

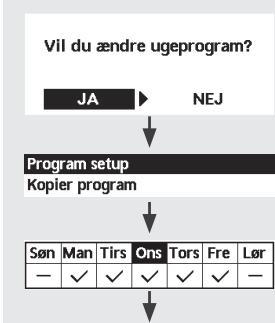

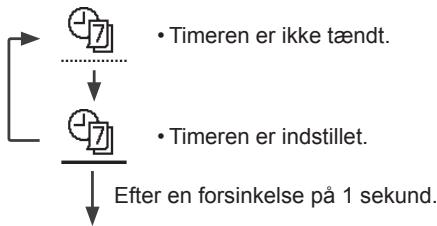

Ugentlige timer

Vælg dette ikon for at slette (annullere) eller ændre den forudindstillede ugentlige timer.

Tryk på ← for at bekræfte dit valg.

Vælg "JA".

Hvis du vælger "NEJ", vender skærmen tilbage til hovedskærmen.

• Programopsætning: Vælg opsætning af timer for at redigere den ugentlige timer.
• Kopier program: Vælg at kopiere en timer-indstilling.

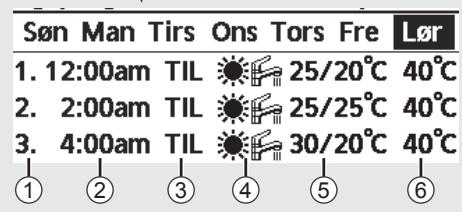

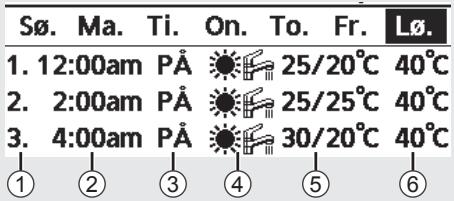

[Eksempel på en timer-opsætning]

Vælg den/de dag(e), du ønsker at redigere ved hjælp af -knapperne.

Hvis alle 6 mønstre ikke er forudindstillet, vil dette skærmbillede blive vist.

① Vælg mønster "1" ~ "6". ② Indstil timerens time og minutter. ③ Vælg tændt/slukket for timeren. ④ Vælg driftstilstanden.

A/A/（//）/

Vælg tilstand ved hjælp af -knapperne.

⑤ Indstil temperaturen for bade zone 1 og 2 (hvis dit system har en indstilling med 2 zoner).

Lørdag: Progr. 1: Temp.
Zone1	∑	Zone2	∑
TIL	25°C	TIL	25°C

⑥ Indstil tankens temperatur.

Bemærk:

• Timeren er deaktiveret, når det kraftige varmelegeme tændes eller Varme-Køle SW er aktiveret.
• Hvis du har forudindstillet den ugentlige timer på 2 zoner, skal du gentage den samme procedure med zone 2.

Kraftig optøning

Vælg at afrime de frosne rør.

Tryk på ← for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Valg accepteret!

[5]Luk

Nulstilling af fejl

Vælg for at gendanne de tidligere indstillinger, når der er opstået en fejl.

Tryk på ← for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Valg accepteret!

[5] Luk

Sørg for, at alle enheder er slukket, før du vælger denne tilstand, som genskaber hele systemet til de tidligere indstillinger.

R/C-lås

Vælg at låse fjernbetjeningen.

Tryk på ← for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Vil du låse betjeningen?

Vælg "JA".

(Hovedskærmen bliver låst.)

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Indtast 4 cifre (hvis nummeret er korrekt, og skærmen bliver låst op).

For at nulstille glemt adgangskode (under drift OFF-skærm) Tryk → , ← og i 5 sekunder.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.) Reset adgangskode Vælg "Reset".

1. Adgangskode er nulstillet til 0000

2. Kontrolpanel er låst op

(Skærmen slukker efter 3 sekunder).
