Producttype	Split-airconditioner
Merk	Panasonic
Model	WHUD09HE51
Koelvermogen (kW)	2,5 kW (ca.)
Verwarmingsvermogen (kW)	3,2 kW (ca.)
Elektrisch verbruik (koelen)	720 W (ca.)
Elektrisch verbruik (verwarmen)	950 W (ca.)
Voeding	230 V / 50 Hz
Afmetingen binnenunit (B x H x D)	780 x 250 x 260 mm (ca.)
Gewicht binnenunit	10 kg (ca.)
Koudemiddel	R32
Geluidsniveau (binnen)	22 dB(A) (stille modus) - 45 dB(A) (max)
Belangrijkste functies	Koelen, verwarmen, ontvochtigen, ventileren
Speciale modi	Turbo, Stil, ECS-dwang, Noodverwarming forceren, Geforceerd ontdooien
Wekelijkse timer	Ja, tot 6 programma's per dag
Afstandsbediening	Ja, met vergrendeling en ontgrendeling via pincode
Onderhoud en reiniging	Filters elke 3 maanden reinigen, buitenroosters reinigen
Veiligheid	Automatische uitschakeling bij storing, automatische herstart, kinderslot via afstandsbediening
Reserveonderdelen en repareerbaarheid	Filters, afstandsbediening, sensoren verkrijgbaar via erkende service
Garantie	2 jaar onderdelen en arbeid (onder voorwaarden)
Land van fabricage	Maleisië (aangegeven)

Veelgestelde vragen - WHUD09HE51 PANASONIC

Hoe vergrendel ik de afstandsbediening van de airconditioner?

Ga naar het snelmenu en selecteer 'Afstandsbediening vergrendelen'. Bevestig met de ▼-toets. Om te ontgrendelen, druk op een willekeurige toets en voer de pincode in (standaard 0000). Bent u de code vergeten, schakel het apparaat uit, druk op de specifieke toetsen (zie handleiding) en selecteer 'Reset'.

Wat te doen als het scherm van de afstandsbediening een foutcode weergeeft?

Noteer de foutcode. U kunt het snelmenu 'Foutcodes resetten' gebruiken om het systeem te resetten. Als de fout aanhoudt, raadpleeg dan de volledige handleiding of neem contact op met een erkende technicus.

Hoe gebruik ik de turbostand om sneller te verwarmen of koelen?

Selecteer in het snelmenu 'Turbo verwarmen' (of 'Krachtige modus'). Druk op ▼ om te activeren. De turbostand start na ongeveer 1 minuut. Deze wordt automatisch uitgeschakeld bij het uitschakelen van het apparaat.

Kan ik de airconditioner programmeren om elke dag op een bepaald tijdstip in te schakelen?

Ja, gebruik het snelmenu 'Wekelijkse programmering'. U kunt tot 6 programma's per dag instellen met tijd en temperatuur. Selecteer de dagen, het tijdstip, de modus en de gewenste temperatuur.

Hoe maak ik de filters van de binnenunit schoon?

Schakel het apparaat uit en open het voorpaneel. Verwijder de filters (meestal twee). Reinig ze met een stofzuiger of met lauw zeepwater. Laat ze volledig drogen voordat u ze terugplaatst. Voer dit elke 3 maanden uit.

Waarom werkt de verwarming niet terwijl de warmtepomp in de verwarmingsmodus staat?

Controleer of de geselecteerde modus inderdaad verwarmen is en niet koelen. Als de buitentemperatuur erg laag is, kan het systeem de noodverwarming gebruiken. Zorg ervoor dat de modus 'Noodverwarming forceren' niet per ongeluk is uitgeschakeld.

Vermindert de stille modus de prestaties?

De stille modus verlaagt de ventilatorsnelheid voor een stillere werking. De verwarmings-/koelprestaties kunnen iets verminderen, maar dit zorgt voor een optimaal akoestisch comfort, vooral 's nachts.

Hoe dwing ik het ontdooien van bevroren leidingen af?

Selecteer in het snelmenu 'Ontdooiing forceren' en bevestig. Het systeem start een ontdooicyclus. Zorg ervoor dat het apparaat in de standby-modus (uit) staat voordat u deze functie activeert.

De buitenunit maakt een borrelend geluid, is dat normaal?

Ja, dat is normaal. Het is het geluid van het circulerende koudemiddel. Dit fenomeen treedt vaker op in de verwarmingsmodus. Als het geluid erg hard wordt, controleer dan of de unit goed is geïnstalleerd en of er geen obstructie is.

Wat te doen als de afstandsbediening niet meer reageert?

Controleer de batterijen en vervang ze indien nodig. Zorg ervoor dat er geen obstakel is tussen de afstandsbediening en de ontvanger. Als de vergrendeling actief is, ontgrendel dan met de pincode. Schakel als laatste redmiddel de stroomonderbreker een paar minuten uit en zet hem weer aan.

GEBRUIKSAANWIJZING WHUD09HE51 PANASONIC

Handleiding snelmenu

Lucht-naar-water Hydromodule + Tank

De instructies voor installatie zijn bijgevoegd.

Voor het serienummer en datum van fabricage, zie het naamplaatje.

Deze beknopte handleiding legt het gebruik van het snelmenu uit.

Lees deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

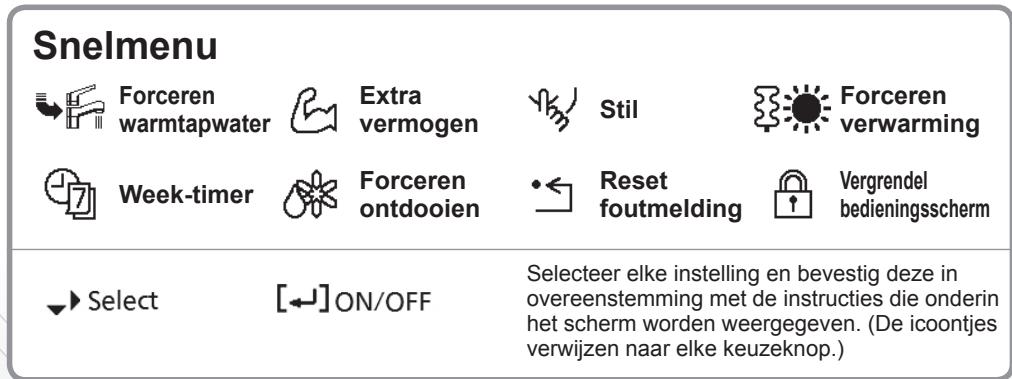

Hoe gebruikt u het snelmenu

Nadat de eerste instellingen zijn afgerond, kunt u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

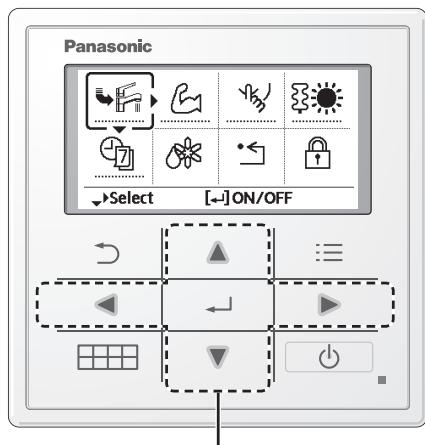

① Druk op

② Gebruik △▼ ▷ om het menu te kiezen.

③ Druk op ← om het geselecteerde menu aan/uit te zetten.

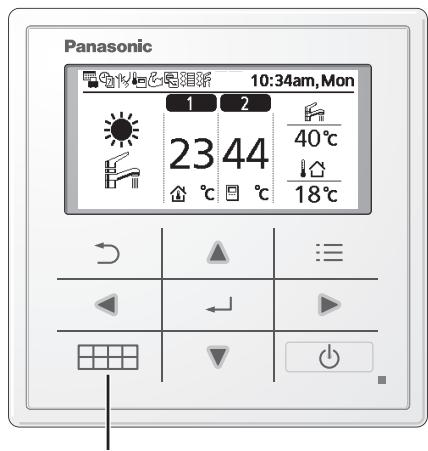

Om terug te gaan naar het hoofdschema,

druk op \ of

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met ".................." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op ← , om uw keuze te bevestigen.

• Forceren warmtapwater is uitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmtapwater is niet beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmtapwater uitgeschakeld is, zullen werking en stand teruggaan naar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werking van het verwarmings-/koelingssysteem krachtiger te maken.

Druk op ← , om uw keuze te bevestigen.

(De krachtige werking start ongeveer 1 minuut nadat ← is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkt ongeveer 30 minuten.

• De stand extra vermogen werkt ongeveer 60 minuten.

• De stand extra vermogen werkt ongeveer 90 minuten.

Opmerking:

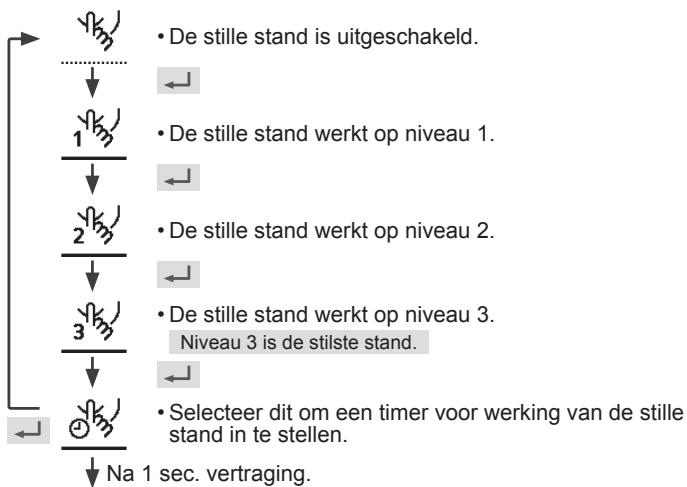

Selecteer dit icoontje voor een stille werking.

Druk op ← , om uw keuze te bevestigen.

(De stille werking start ongeveer 1 minuut nadat ← is ingedrukt.)

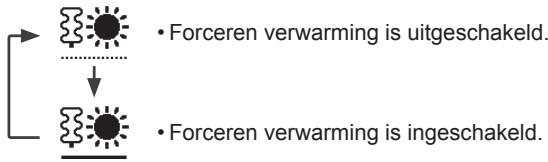

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op ← , om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is niet beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijf!" wordt dan op het scherm weergegeven.

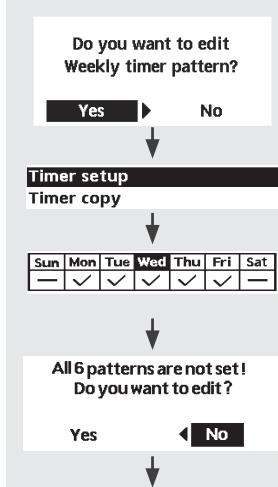

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op ← , om uw keuze te bevestigen.

Selecteer "Yes".

• Als u "No" selecteert, zal het scherm terugkeren naar het hoofdscherm.
• Timer instellen: Selecteer instelling timer om de week-timer te bewerken.
• Timer kopiëren: Selecteer om een timerinstelling te kopiëren.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wilt bewerken met behulp van de ▲▼ knoppen.

(5) Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeem de 2-zone instelling heeft).

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is niet beschikbaar als forceren verwarming aan staat of warmte-koude schakeling is ingeschakeld.
• Als u de week-timer in 2 zones hebt ingesteld, herhaal dan dezelfde procedure voor zone 2.

Forceren ontdooien

Selecteer om bevroren leidingen te ontdooien.

Druk op ← om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[ ] Sluiten

Resetfoutmelding

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op ← om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[ ] Sluiten

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systeem teruggezet wordt naar de vorige instellingen.

Vergrendel bedieningsscherm

Selecteer om de afstandsbediening te vergrendelen.

Druk op ← om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Ontgrendeling van de afstandsbediening: druk op een willekeurige knop.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van een vergeten wachtwoord (ook bij scherm UIT): houd → en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Selecteer "Reset".

(Het scherm gaat na 3 seconden uit.)
