Tipo di prodotto	Condizionatore split system
Marca	Panasonic
Modello	WHUD09HE51
Potenza di raffreddamento (kW)	2.5 kW (circa)
Potenza di riscaldamento (kW)	3.2 kW (circa)
Consumo elettrico (raffreddamento)	720 W (circa)
Consumo elettrico (riscaldamento)	950 W (circa)
Alimentazione	230 V / 50 Hz
Dimensioni unità interna (L x A x P)	780 x 250 x 260 mm (circa)
Peso unità interna	10 kg (circa)
Refrigerante	R32
Livello sonoro (interno)	22 dB(A) (modalità silenziosa) - 45 dB(A) (max)
Funzioni principali	Raffreddamento, riscaldamento, deumidificazione, ventilazione
Modalità speciali	Turbo, Silenzioso, Forzatura ACS, Forzatura riscaldamento di soccorso, Sbrinamento forzato
Programmatore settimanale	Sì, fino a 6 programmi al giorno
Telecomando	Sì, con blocco e sblocco tramite codice PIN
Manutenzione e pulizia	Pulizia dei filtri ogni 3 mesi, pulizia delle griglie esterne
Sicurezza	Arresto automatico in caso di anomalia, riavvio automatico, blocco bambini tramite telecomando
Ricambi e riparabilità	Filtri, telecomando, sensori disponibili tramite servizio autorizzato
Garanzia	2 anni pezzi e manodopera (sotto condizioni)
Paese di fabbricazione	Malesia (notificato)

Domande frequenti - WHUD09HE51 PANASONIC

Come bloccare il telecomando del condizionatore?

Andare nel menu rapido e selezionare "Blocco R/C". Confermare con il tasto ▼. Per sbloccare, premere un tasto qualsiasi e inserire il codice PIN (predefinito 0000). Se si è dimenticato il codice, spegnere l'apparecchio, premere i tasti specifici (vedere il manuale) e selezionare "Reset".

Cosa fare se lo schermo del telecomando mostra un codice di errore?

Annotare il codice di errore. È possibile utilizzare il menu rapido "Inizializzazione codici errori" per resettare il sistema. Se l'errore persiste, consultare il manuale completo o contattare un tecnico autorizzato.

Come utilizzare la modalità Turbo per riscaldare o raffreddare più rapidamente?

Nel menu rapido, selezionare "Riscaldamento Turbo" (o "Modalità potente"). Premere ▼ per attivare. La modalità Turbo si avvia circa 1 minuto dopo. Si disattiva automaticamente allo spegnimento dell'apparecchio.

Posso programmare il condizionatore per accendersi a un'ora precisa ogni giorno?

Sì, utilizzare il menu rapido "Prog. sett.". È possibile impostare fino a 6 programmi al giorno con ora e temperatura. Selezionare i giorni, l'ora, la modalità e la temperatura desiderati.

Come pulire i filtri dell'unità interna?

Spegnere l'apparecchio e aprire il pannello anteriore. Rimuovere i filtri (di solito due). Pulirli con un aspirapolvere o con acqua tiepida e sapone. Lasciar asciugare completamente prima di reinserirli. Eseguire questa operazione ogni 3 mesi.

Perché il riscaldamento non funziona mentre la pompa di calore è in modalità caldo?

Verificare che la modalità selezionata sia riscaldamento e non raffreddamento. Se la temperatura esterna è molto bassa, il sistema potrebbe utilizzare la resistenza elettrica di soccorso. Assicurarsi che la modalità "Forzatura riscaldamento di soccorso" non sia disattivata per errore.

La modalità silenziosa riduce le prestazioni?

La modalità silenziosa riduce la velocità della ventola per un funzionamento più discreto. Le prestazioni di riscaldamento/raffreddamento possono essere leggermente ridotte, ma ciò consente un comfort acustico ottimale, soprattutto di notte.

Come forzare lo sbrinamento dei tubi congelati?

Nel menu rapido, selezionare "Forzatura sbrinamento" e confermare. Il sistema avvierà un ciclo di sbrinamento. Assicurarsi che l'apparecchio sia in modalità standby (spento) prima di avviare questa funzione.

L'unità esterna emette un rumore di gorgoglio, è normale?

Sì, è normale. Si tratta del rumore del refrigerante in circolazione. Questo fenomeno è più frequente in modalità riscaldamento. Se il rumore diventa molto forte, verificare che l'unità sia ben installata e che non ci siano ostruzioni.

Cosa fare se il telecomando non risponde più?

Controllare le batterie e sostituirle se necessario. Assicurarsi che non ci siano ostacoli tra il telecomando e il ricevitore. Se il blocco è attivo, sbloccare con il codice PIN. Come ultima risorsa, spegnere l'interruttore per qualche minuto e poi riaccendere.

MANUALE UTENTE WHUD09HE51 PANASONIC

Istruzioni per l'installazione allegate.

Per il numero di serie e l'anno di produzione, fare riferimento alla targhetta di identificazione.

• Icona di funzionamento con "..." = OFF

Selezione "Riavvio".

1. Password reimpostata a 0000 2. Termostato aperto

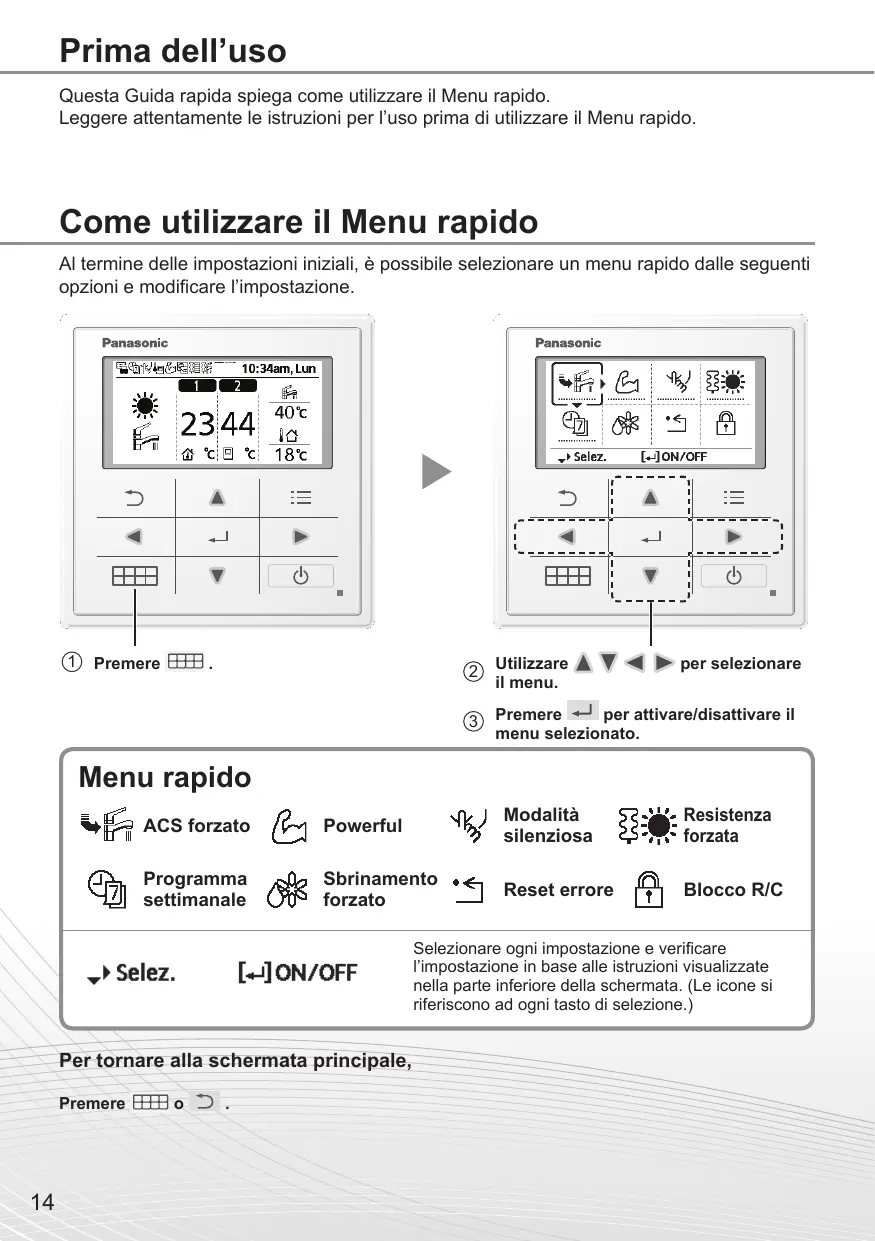

Questa Guida rapida spiega come utilizzare il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzare il Menu rapido.

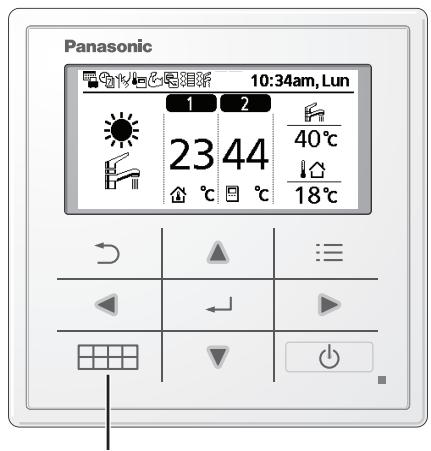

Come utilizzare il Menu rapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

Premere

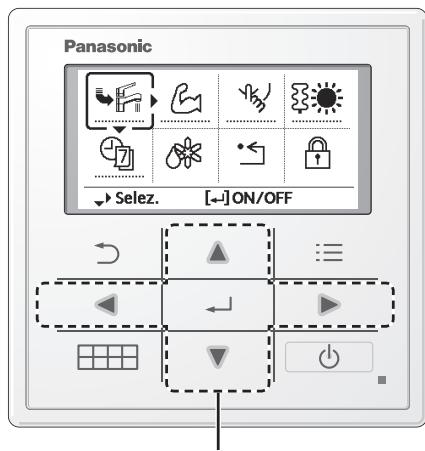

Utilizzato per selezionare il menu. Premere ← per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Resistenza forzata

Programma settimanale

Sbrinamento forzato

Reset errore Blocco R/C

Selez.

ON/OFF

Selezionare le impostazioni e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (L'icona si riferisce al tasto di selezione.)

Per tornare alla schermata principale,

Premere l o

Note sull'icona operativa

Esempio:

• Icona operativa indicata con "............" = OFF

• Icona operativa indicata con "——" = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere ← per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

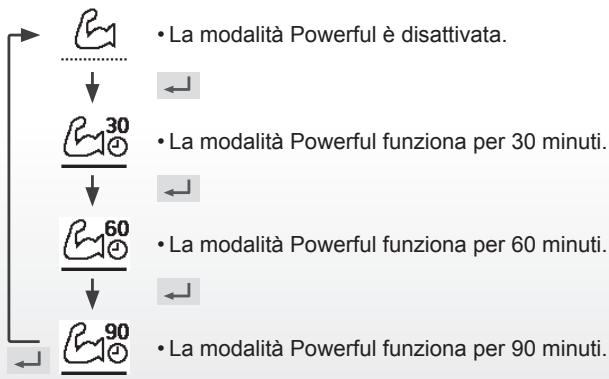

Potente

Selezionare questa icona per azionare alla massima potenza l'impianto di riscaldamento/raffreddamento.

Premere ← per confermare la scelta.

(Il funzionamento Potente si avvia circa 1 minuto dopo la pressione di ←).

Nota:

• La modalità Potente viene disabilitata quando si spegne il funzionamento.

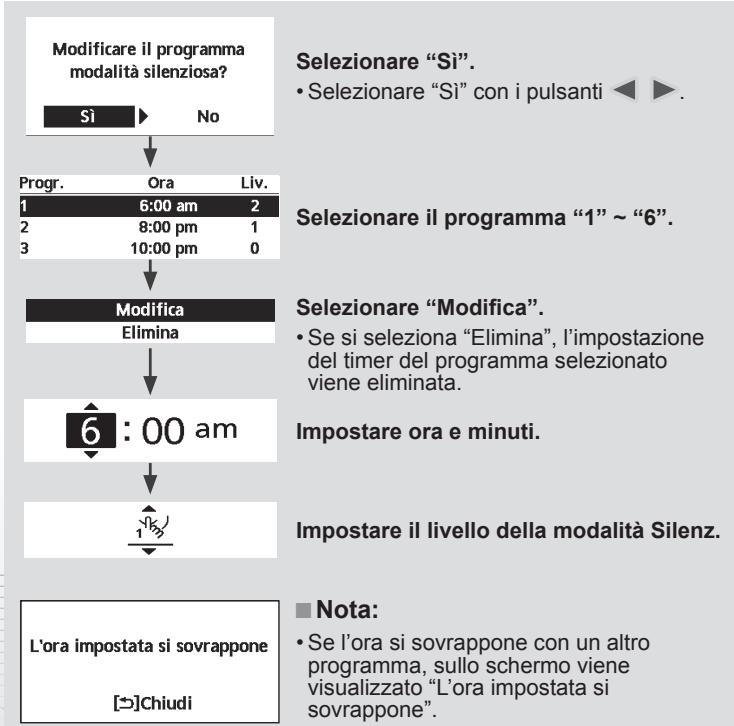

Modalità silenziosa

Selezionare questa icona per un funzionamento silenzioso.

Premere ← per confermare la scelta.

(Il funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←.)

Resistenza forzata

Selezionare per forzare l'attivazione della resistenza.

Premere ← per confermare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[5]Chiudi

Programma settimanale

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere ← per confermare la scelta.

Selezionare "Sì".

• Se si seleziona "No", si torna alla schermata principale.
• Configurazione orari: Selezionare Configurazione orari per modificare Progr. settimanale.
• Copia orari: Selezionare per copiare una configurazione orario.

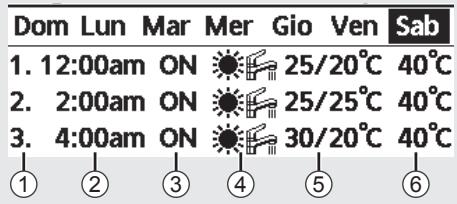

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti

Se non sono preimpostati tutti i 6 programmi, viene visualizzata questa schermata.

① Selezionare il programma "1" ~ "6". ② Impostare l'ora e i minuti del timer. ③ Selezionare ON/OFF del timer. ④ Selezionare la modalità operativa.

A/A/ // // //

• Selezionare la modalità con i pulsanti

⑤ Impostare la temperatura delle zone 1 e 2 (se il sistema dispone di impostazione di 2 zone).

Zona1		Zona2
ON	25°C	ON	25°C

⑥ Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff.
• Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere ← per confermare la scelta.

(Quando si accetta la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5] Chiudi

Reset errore

Selezionare per ripristinare le precedenti impostazioni quando si verifica un errore.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5] Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezionare questa modalità che ripristina le impostazioni predefinite dell'intero sistema.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Bloccare il controllo remoto?

Selezionare "Sì".

(La schermata principale viene bloccata.)

• Se si seleziona "No", si torna alla schermata principale.

Per sbloccare il telecomando

Premere un tasto.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente , e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Selezionare "Reset".

(Lo schermo si spegne dopo 3 secondi.)
