Produkttyp	Delat luftkonditioneringssystem
Märke	Panasonic
Modell	WHUD09HE51
Kylkapacitet (kW)	2,5 kW (ungefär)
Värmekapacitet (kW)	3,2 kW (ungefär)
Elförbrukning (kyla)	720 W (ungefär)
Elförbrukning (värme)	950 W (ungefär)
Strömförsörjning	230 V / 50 Hz
Mått inomhusenhet (B x H x D)	780 x 250 x 260 mm (ungefär)
Vikt inomhusenhet	10 kg (ungefär)
Köldmedium	R32
Ljudnivå (inomhus)	22 dB(A) (tyst läge) - 45 dB(A) (max)
Huvudfunktioner	Kyla, värme, avfuktning, ventilation
Speciallägen	Turbo, Tyst, Forcerad VVX, Forcerad backupvärme, Forcerad avfrostning
Veckoprogrammering	Ja, upp till 6 program per dag
Fjärrkontroll	Ja, med låsning och upplåsning via PIN-kod
Underhåll och rengöring	Rengöring av filter var 3:e månad, rengöring av utomhusgaller
Säkerhet	Automatisk avstängning vid fel, automatisk omstart, barnlås via fjärrkontroll
Reservdelar och reparerbarhet	Filter, fjärrkontroll, sensorer tillgängliga via auktoriserad service
Garanti	2 år delar och arbete (under vissa villkor)
Tillverkningsland	Malaysia (angivet)

Vanliga frågor - WHUD09HE51 PANASONIC

Hur låser man fjärrkontrollen till luftkonditioneringen?

Gå till snabbmenyn och välj "Lås fjärrkontroll". Bekräfta med ▼-knappen. För att låsa upp, tryck på valfri knapp och ange PIN-koden (standard 0000). Om du glömt koden, stäng av apparaten, tryck på specifika knappar (se manual) och välj "Återställ".

Vad gör jag om fjärrkontrollens skärm visar en felkod?

Anteckna felkoden. Du kan använda snabbmenyn "Initiera felkoder" för att återställa systemet. Om felet kvarstår, se fullständig manual eller kontakta en auktoriserad tekniker.

Hur använder man Turboläget för att värma eller kyla snabbare?

I snabbmenyn, välj "Turbo värme" (eller "Kraftläge"). Tryck på ▼ för att aktivera. Turboläget startar cirka 1 minut efter. Det avaktiveras automatiskt när apparaten stängs av.

Kan jag programmera luftkonditioneringen att slå på vid en specifik tid varje dag?

Ja, använd snabbmenyn "Veckoprog". Du kan ställa in upp till 6 program per dag med tid och temperatur. Välj önskade dagar, tid, läge och temperatur.

Hur rengör man filtren på inomhusenheten?

Stäng av apparaten och öppna frontpanelen. Ta bort filtren (vanligtvis två). Rengör dem med en dammsugare eller i ljummet såpvatten. Låt torka helt innan du sätter tillbaka dem. Gör detta var 3:e månad.

Varför fungerar inte värmen när värmepumpen är i värmeläge?

Kontrollera att valt läge är värme och inte kyla. Om utomhustemperaturen är mycket låg kan systemet använda elektrisk backupvärmare. Se till att läget "Forcera backupvärme" inte är avaktiverat av misstag.

Minskar tyst läge prestandan?

Tyst läge minskar fläkthastigheten för tystare drift. Värme-/kylprestanda kan minskas något, men det ger optimal akustisk komfort, särskilt på natten.

Hur forcerar man avfrostning av frusna rör?

I snabbmenyn, välj "Forcera avfrostning" och bekräfta. Systemet startar en avfrostningscykel. Se till att apparaten är i standby (avstängd) innan du startar denna funktion.

Utomhusenheten ger ett gurglande ljud, är det normalt?

Ja, det är normalt. Det är ljudet av köldmediet i cirkulation. Detta är vanligare i värmeläge. Om ljudet blir mycket högt, kontrollera att enheten är korrekt installerad och att det inte finns några hinder.

Vad gör jag om fjärrkontrollen inte svarar?

Kontrollera batterierna och byt ut dem vid behov. Se till att det inte finns några hinder mellan fjärrkontrollen och mottagaren. Om låsning är aktiv, lås upp med PIN-koden. Som sista utväg, stäng av strömbrytaren i några minuter och slå sedan på den igen.

BRUKSANVISNING WHUD09HE51 PANASONIC

Serienummer och tillverkningsår finns angivet på typskylten.

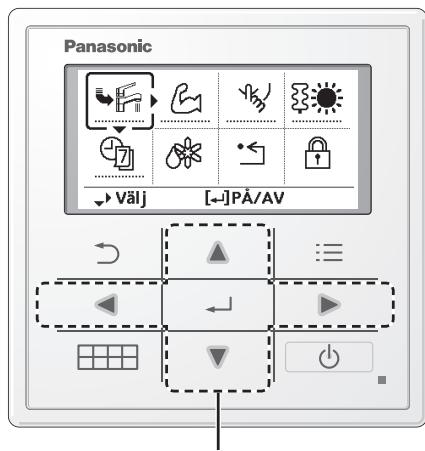

Snabbmenyguide

Luft-till-vatten Hydromodul + Tank

Efter att de inledande inställningarna har slutförts kan du välja en snabbmeny bland följande val och redigera inställningen.

① Tryck på.

② Använd ◀ för att välja meny. ③ Tryck på för att öppna den valda menyn.

Snabbmeny

Tvinga VV

Kraftfull

Tyst läge

Tvinga värmare

Veckotimer

Tvinga avfrostning

Felåterställning

R/C-lås

Välj varje inställning och bekräfta inställningen enligt de instruktioner som visas längst ner på skärmen. (Ikonerna visas vid varje valtangent.)

För att återgå till huvudskärmen,

Tryck på ← eller

Angående driftsikon

Exempel:

Välj denna ikon för att slå på eller av varmvattnet.

Tryck på ← för att bekräfta ditt val.

Tvinga VV är avslaget. Tvinga VV är påslaget.

Obs:

• Tvinga VV är inaktiverat när Tvinga varmare är påslaget.
• Om Tvinga VV är avslaget bör drift & läge ändras tillbaka till den tidigare minneslagrade statusen.

Kraftfull

Välj denna ikon för att driva värmnings- / avkylningssystemet kraftfullt.

Tryck på ← för att bekräfta ditt val.

(Den kraftfulla driften startar ungefär 1 minut efter att ← trycks ner.)

Obs:

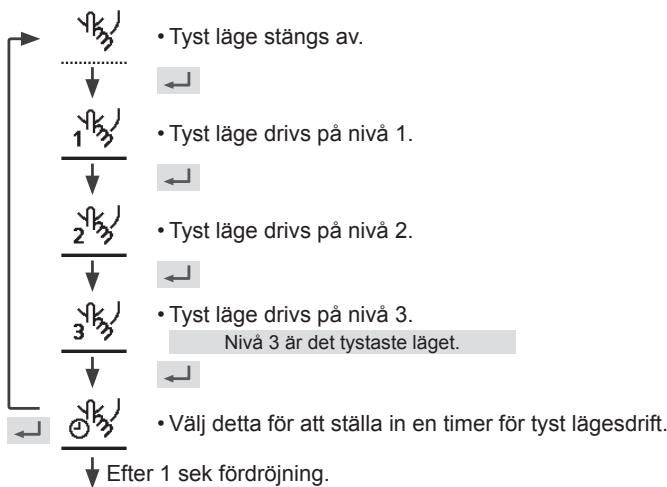

Tryck på ← för att bekräfta ditt val.

(Den tysta driften startar ungefär 1 minut efter att ← trycks ner.)

Tvinga värmare

Välj för att tvinga på värmaren.

Tryck på ← för att bekräfta ditt val.

(Läget Tvinga värmare startar ungefär 1 minut efter att ← trycks ner.)

• Tvinga värmare är avslaget. Tvinga värmare är påslaget.

Obs:

Tvinga värmare är inaktiverat om drift redan är på. "Disabled due to Operation ON!" visas.

Inaktiverad på grund av att driften är igång!

[Stäng

VeckoTimer

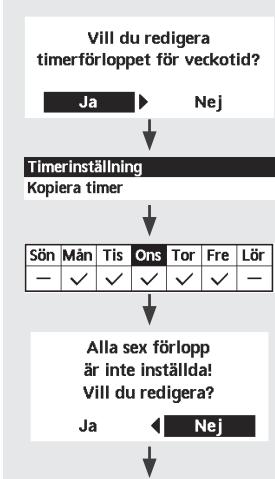

Välj denna ikon för att ändra (avbryta) eller ändra den förinställda veckotimern.

Tryck på ← för att bekräfta ditt val.

Välj "Ja".

• Om du väljer "Nej" återgår skärmen till huvudskärmen.
• Timerinställning: Välj Timerinställning för att redigera veckotimern.
• Kopiera timer: Välj för att kopiera en timerinställning.

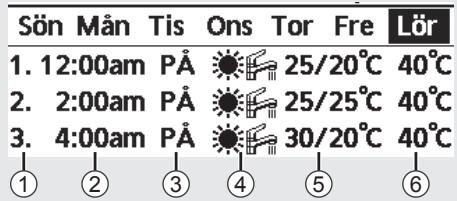

[Exempel på en timerinställning]

Välj dag(ar) som du vill redigera med knapparna ▲ ▼.

Om alla 6 förlopp inte är förinställda visas denna skärm.

① Välj förlopp "1" - "6". (2) Ställ in timmen och minuterna för timern. ③ Välj PÅ/AV för timern. ④ Välj driftsläget.

A/A/ // H/H/H/H/V Välj läge med knapparna ▲

(5) Ställ in temperaturen för både Zon 1 och 2 (om ditt system har 2-zonsinställningen).

(6) Ställ in tanktemperaturen.

Obs:

• Timern är inaktiverad om Tvinga varmare är på eller värme/kylväxlare är aktiverad.
• Om du har förinställt veckotimern för 2 zoner måste du upprepa samma procedur med zon 2.

Tvinga avfrostning

Välj att avfrosta de frusna rören.

Tryck på ← för att bekräfta ditt val.

(Om läget är accepterat visas skärmen nedan.)

Begäran accepteras!

[Stäng

Felåterställning

Välj för att återställa de föregående inställningarna om fel har inträffat.

Tryck på ← för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.)

Begäran accepteras!

[Stäng

• Se till att alla enheter är avstängda innan du väljer detta läge som återställer hela systemet till de föregående inställningarna.

R/C-lås

Välj för att läsa fjärrkontrollen.

Tryck på ← för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.)

Vill du läsa fjärrkontrollen?

Nej

För att läsa upp fjärrkontrollen, tryck på någon av tangenterna.

(Om läget har accepterats visas skärmen nedan.)

Ange ett 4-siffrigt nummer (om numret är korrekt läses skärmen upp).

För att återställa glömt lösenord (under drift AV-skärmen)

Tryck in → och håll kontinuerligt i 5 sekunder.

(Om läget har accepterats visas skärmen nedan.)

Välj "Återställ".

(Skärmen släcks efter 3 sekunder.)

Denna snabbguide förklarar hur du använder snabbmenyn.
