Produkttyp	Split-Klimaanlage
Marke	Panasonic
Modell	WHUD09HE51
Kühlleistung (kW)	2,5 kW (ca.)
Heizleistung (kW)	3,2 kW (ca.)
Stromverbrauch (Kühlen)	720 W (ca.)
Stromverbrauch (Heizen)	950 W (ca.)
Stromversorgung	230 V / 50 Hz
Abmessungen Inneneinheit (B x H x T)	780 x 250 x 260 mm (ca.)
Gewicht Inneneinheit	10 kg (ca.)
Kältemittel	R32
Schallpegel (innen)	22 dB(A) (Silent-Modus) - 45 dB(A) (max)
Hauptfunktionen	Kühlen, Heizen, Entfeuchten, Lüften
Sondermodi	Turbo, Leise, ECS-Zwang, Notheizung erzwingen, Zwangsabtauung
Wochenprogramm	Ja, bis zu 6 Programme pro Tag
Fernbedienung	Ja, mit Sperren und Entsperren per PIN-Code
Wartung und Reinigung	Filterreinigung alle 3 Monate, Reinigung der Außengitter
Sicherheit	Automatische Abschaltung bei Störung, automatischer Neustart, Kindersicherung über Fernbedienung
Ersatzteile und Reparierbarkeit	Filter, Fernbedienung, Sensoren verfügbar über autorisierten Kundendienst
Garantie	2 Jahre Teile und Arbeit (unter Bedingungen)
Herstellungsland	Malaysia (gemeldet)

Häufig gestellte Fragen - WHUD09HE51 PANASONIC

Wie sperre ich die Fernbedienung der Klimaanlage?

Gehen Sie in das Schnellmenü und wählen Sie "Fernbedienungssperre". Bestätigen Sie mit der Taste ▼. Zum Entsperren drücken Sie eine beliebige Taste und geben Sie den PIN-Code ein (Standard 0000). Wenn Sie den Code vergessen haben, schalten Sie das Gerät aus, drücken Sie die entsprechenden Tasten (siehe Anleitung) und wählen Sie "Reset".

Was tun, wenn das Display der Fernbedienung einen Fehlercode anzeigt?

Notieren Sie den Fehlercode. Sie können das Schnellmenü "Fehlercodes zurücksetzen" verwenden, um das System zurückzusetzen. Wenn der Fehler weiterhin besteht, lesen Sie die vollständige Anleitung oder wenden Sie sich an einen autorisierten Techniker.

Wie verwende ich den Turbo-Modus zum schnelleren Heizen oder Kühlen?

Wählen Sie im Schnellmenü "Turbo-Heizen" (oder "Starker Modus"). Drücken Sie ▼ zum Aktivieren. Der Turbo-Modus startet nach etwa 1 Minute. Er wird automatisch deaktiviert, wenn das Gerät ausgeschaltet wird.

Kann ich die Klimaanlage so programmieren, dass sie sich jeden Tag zu einer bestimmten Zeit einschaltet?

Ja, verwenden Sie das Schnellmenü "Wochenprogramm". Sie können bis zu 6 Programme pro Tag mit Uhrzeit und Temperatur einstellen. Wählen Sie die gewünschten Tage, Uhrzeit, Modus und Temperatur aus.

Wie reinige ich die Filter der Inneneinheit?

Schalten Sie das Gerät aus und öffnen Sie die Frontblende. Entfernen Sie die Filter (normalerweise zwei). Reinigen Sie sie mit einem Staubsauger oder mit warmem Seifenwasser. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen. Führen Sie diesen Vorgang alle 3 Monate durch.

Warum funktioniert die Heizung nicht, obwohl die Wärmepumpe im Heizmodus ist?

Überprüfen Sie, ob der gewählte Modus tatsächlich Heizen und nicht Kühlen ist. Wenn die Außentemperatur sehr niedrig ist, kann das System die elektrische Notheizung verwenden. Stellen Sie sicher, dass der Modus "Notheizung erzwingen" nicht versehentlich deaktiviert ist.

Reduziert der Silent-Modus die Leistung?

Der Silent-Modus reduziert die Lüftergeschwindigkeit für einen leiseren Betrieb. Die Heiz-/Kühlleistung kann leicht reduziert werden, aber dies ermöglicht optimalen akustischen Komfort, besonders nachts.

Wie erzwinge ich das Abtauen gefrorener Rohre?

Wählen Sie im Schnellmenü "Abtauen erzwingen" und bestätigen Sie. Das System startet einen Abtauzyklus. Stellen Sie sicher, dass sich das Gerät im Standby-Modus (aus) befindet, bevor Sie diese Funktion starten.

Die Außeneinheit macht ein gluckerndes Geräusch, ist das normal?

Ja, das ist normal. Es handelt sich um das Geräusch des zirkulierenden Kältemittels. Dieses Phänomen tritt häufiger im Heizmodus auf. Wenn das Geräusch sehr laut wird, überprüfen Sie, ob das Gerät ordnungsgemäß installiert ist und keine Verstopfung vorliegt.

Was tun, wenn die Fernbedienung nicht mehr reagiert?

Überprüfen Sie die Batterien und ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass sich kein Hindernis zwischen der Fernbedienung und dem Empfänger befindet. Wenn die Sperre aktiv ist, entsperren Sie sie mit dem PIN-Code. Als letztes Mittel schalten Sie den Schutzschalter für einige Minuten aus und wieder ein.

BEDIENUNGSANLEITUNG WHUD09HE51 PANASONIC

Schnellmenü-Anleitung

Luft/Wasser-Hydromodul + Warmwasserspeicher

Installationsanleitung liegt bei.

Auf dem Typenschild finden Sie Seriennummer und Baujahr.

Schnellmenü-Anleitung

Luft/Wasser-Hydromodul + Tank

• Zusatzleistung ist nicht verfügbar, wenn der Betrieb ausgeschaltet ist.

Stumm

Wenn nicht alle 6 Zeitpläne eingestellt sind, wird dieser Bildschirm angezeigt.

① Wählen Sie Zeitplan "1" ~ "6". ② Stellen Sie die Stunden und Minuten des Timers ein. ③ Wählen Sie EIN/AUS des Timers. ④ Wählen Sie die gewünschte Betriebsart.

Diese Kurzanleitung beschreibt die Verwendung des Schnellmenüs.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

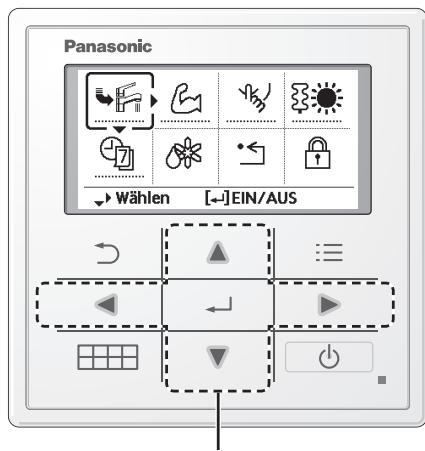

Verwendung des Schnellmenüs

Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden.

① Drücken Sie die Taste

② Wählen Sie mit Hilfe von △▼ △▶ das Menü aus. Drücken Sie ←, um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

Schnellmenü

Manuelle Warmwasserbereitung

Leistungsbetrieb

Flüsterbetrieb Not-Heizbetrieb

Wochentimer

Manueller Abtaubetrieb

Fehler-Reset

Sperre der Bedieneinheit

Wählen

Zum Auswählen und Bestätigen werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum Hauptbildschirm zurück:

Drücken Sie bzw.

Hinweise zum Betriebssymbol

Beispiel:

-Betriebssymbol = AUS

-Betriebssymbol = EIN

Manuelle Warmwasserbereitung

Wählen Sie dieses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drücken Sie ←, um die Auswahl zu bestätigen.

"Manuelle Warmwasserbereitung" ist ausgeschaltet. "Manuelle Warmwasserbereitung" ist eingeschaltet.

■ Hinweise:

"Manuelle Warmwasserbereitung" ist deaktiviert, wenn "Manueller Heizbetrieb" eingeschaltet ist. - Wenn „Manuelle Warmwasserbereitung“ ausgeschaltet wird, kehrt das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

Leistungsbetrieb

Wählen Sie dieses Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

• Der Leistungsbetrieb ist ausgeschaltet.

• Der Leistungsbetrieb läuft 30 Minuten lang.

• Der Leistungsbetrieb läuft 60 Minuten lang.

• Der Leistungsbetrieb läuft 90 Minuten lang.

■ Hinweis:

• Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschaltet wird.

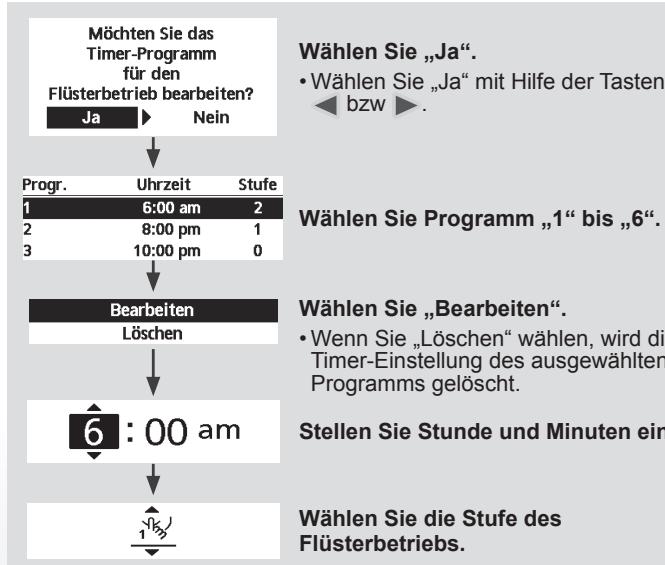

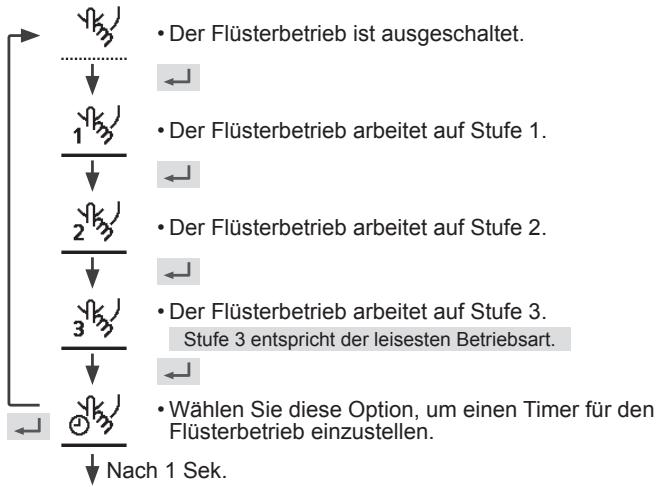

Flüsterbetrieb

Wählen Sie dieses Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

Hinweis:

• Wenn sich die Zeit mit einem anderen Programm überschneidet, wird „Es liegen doppelte Schaltzeiten vor!" auf dem Bildschirm eingeblendet.

Not-Heizbetrieb

Wählen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Not-Heizbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

• Der Not-Heizbetrieb ist ausgeschaltet.
• Der Not-Heizbetrieb ist eingeschaltet.

■ Hinweis:

• Wenn das Gerät bereits eingeschaltet ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil Gerät eingeschaltet!" angezeigt.

Deaktiviert, weil das Gerät eingeschaltet ist!

[Schließen.

Wochentimer

Wählen Sie dieses Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie ← , um die Auswahl zu bestätigen.

Es ist keines der 6 Programme eingestellt! Möchten Sie die bearbeiten?

Ja

Nein

Wählen Sie „Ja“.

• Wenn Sie „Nein“ wählen, wird wieder der Hauptbildschirm angezeigt.
• Einrichten des Timers: Wählen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.
• Kopieren des Timers: Wählen Sie diese Option, um eine Timer-Einstellung zu kopieren.

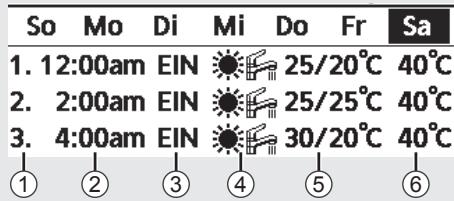

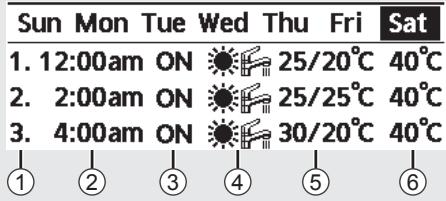

[Beispiel für die Einrichtung des Timers]

Wählen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten ▲/▼ aus.

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wählen Sie eines der Programme, 1 bis 6. ② Stellen Sie die Stunden und Minuten des Timers ein. ③ Wählen Sie EIN/AUS für den Timer. ④ Wählen Sie die gewünschte Betriebsart.

• Verwenden Sie zum Auswählen die Tasten ▲/▼.

⑤ Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über 2 Heizkreise verfügt).

Zone1	Zone2
EIN 25°C	EIN 25°C	45°C

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

■ Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Manueller Abtaubetrieb

Wählen Sie diese Option, um das Außengerät abzutauen.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Ausführung zugelassen!

[Schließen]

Fehler-Reset

Wählen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Ausführung zugelassen!

[Schließen]

• Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie diesen Modus auswählen, mit dem das GPCe System wieder auf die vorherigen Einstellungen zurückgesetzt wird.

Sperre der Bedieneinheit

Wählen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Möchten Sie die Bedieneinheit sperren?

Ja

Nein

Wählen Sie „Ja“.

(Der Hauptbildschirm wird gesperrt.)

• Wenn „Nein“ ausgewählt ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit:

Drücken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsperrt.

Zum Zurücksetzen eines vergessenen Passworts (unter dem Bildschirm „Bedienung AUS“)

Drücken Sie → und halten Sie es 5 Sekunden lang gedrückt.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Kennwort zurücksetzen

Reset

1. Kennwort zurück auf 0000

2. Bedieneinheit entsperrt

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)

• Driftsikon indikeret med "……… = AV

Kräftiges Heizelement

Wöchentlicher Timer

Kräftiges Abtauen

Fehler zurücksetzen

R/C-Sperre
