WHUD09HE51 - Klimatizace PANASONIC - Bezplatný návod k obsluze

Typ produktu	Split systémová klimatizace
Značka	Panasonic
Model	WHUD09HE51
Chladicí výkon (kW)	2.5 kW (přibl.)
Topný výkon (kW)	3.2 kW (přibl.)
Elektrická spotřeba (chlazení)	720 W (přibl.)
Elektrická spotřeba (topení)	950 W (přibl.)
Napájení	230 V / 50 Hz
Rozměry vnitřní jednotky (Š x V x H)	780 x 250 x 260 mm (přibl.)
Hmotnost vnitřní jednotky	10 kg (přibl.)
Chladivo	R32
Hladina hluku (vnitřní)	22 dB(A) (tichý režim) - 45 dB(A) (max)
Hlavní funkce	Chlazení, topení, odvlhčování, větrání
Speciální režimy	Turbo, Tichý, Vynucení ECS, Vynucení záložního topení, Vynucené odmrazování
Týdenní programátor	Ano, až 6 programů denně
Dálkové ovládání	Ano, s uzamčením a odemčením pomocí PIN kódu
Údržba a čištění	Čištění filtrů každé 3 měsíce, čištění venkovních mřížek
Bezpečnost	Automatické zastavení při poruše, automatický restart, dětský zámek přes dálkový ovladač
Náhradní díly a opravitelnost	Filtry, dálkový ovladač, senzory dostupné prostřednictvím autorizovaného servisu
Záruka	2 roky na díly a práci (za podmínek)
Země výroby	Malajsie (uvedeno)

Často kladené otázky - WHUD09HE51 PANASONIC

Jak zamknout dálkové ovládání klimatizace?

Přejděte do rychlé nabídky a vyberte "Zámek D/O". Potvrďte tlačítkem ▼. Pro odemknutí stiskněte libovolné tlačítko a zadejte PIN kód (výchozí 0000). Pokud jste zapomněli kód, vypněte zařízení, stiskněte konkrétní tlačítka (viz návod) a vyberte "Reset".

Co dělat, když se na displeji dálkového ovladače zobrazí chybový kód?

Zapište si chybový kód. Můžete použít rychlou nabídku "Inicializace chybových kódů" k resetování systému. Pokud chyba přetrvává, nahlédněte do úplného návodu nebo kontaktujte autorizovaného technika.

Jak používat režim Turbo pro rychlejší topení nebo chlazení?

V rychlé nabídce vyberte "Turbo topení" (nebo "Silný režim"). Stisknutím ▼ aktivujte. Režim Turbo se spustí přibližně po 1 minutě. Automaticky se deaktivuje při vypnutí zařízení.

Mohu naprogramovat klimatizaci, aby se každý den v určitý čas zapnula?

Ano, použijte rychlou nabídku "Týdenní prog.". Můžete nastavit až 6 programů denně s časem a teplotou. Vyberte dny, čas, režim a požadovanou teplotu.

Jak vyčistit filtry vnitřní jednotky?

Vypněte zařízení a otevřete přední panel. Vyjměte filtry (obvykle dva). Vyčistěte je vysavačem nebo vlažnou mýdlovou vodou. Před vložením zpět je nechte zcela uschnout. Provádějte tento úkon každé 3 měsíce.

Proč topení nefunguje, když je tepelné čerpadlo v režimu topení?

Zkontrolujte, zda je vybraný režim topení a ne chlazení. Pokud je venkovní teplota velmi nízká, systém může použít záložní elektrický odpor. Ujistěte se, že režim "Vynutit záložní topení" není omylem deaktivován.

Snižuje tichý režim výkon?

Tichý režim snižuje rychlost ventilátoru pro tišší provoz. Výkon topení/chlazení může být mírně snížen, ale umožňuje to optimální akustický komfort, zejména v noci.

Jak vynutit odmrazení zmrzlých trubek?

V rychlé nabídce vyberte "Vynutit odmrazování" a potvrďte. Systém spustí cyklus odmrazování. Ujistěte se, že je zařízení v pohotovostním režimu (vypnuto) před spuštěním této funkce.

Venkovní jednotka vydává bublavý zvuk, je to normální?

Ano, je to normální. Jde o zvuk cirkulujícího chladiva. Tento jev je častější v režimu topení. Pokud je zvuk velmi hlasitý, zkontrolujte, zda je jednotka správně nainstalována a zda nedochází k ucpání.

Co dělat, když dálkový ovladač nereaguje?

Zkontrolujte baterie a v případě potřeby je vyměňte. Ujistěte se, že mezi dálkovým ovladačem a přijímačem není žádná překážka. Pokud je aktivní zámek, odemkněte pomocí PIN kódu. V krajním případě vypněte jistič na několik minut a poté znovu zapněte.

NÁVOD K OBSLUZE WHUD09HE51 PANASONIC

Pruvodce Rychla nabidka

Návod k instalaci je přiložen.

Vyrobní Číslo a rok vyroby naleznete na typovém Štítku.

Guide du menu rapide

Ballon + Module Hydraulique Air/Eau

Tento průvodce vysvětluje, jak se používá Rychlá nabídka.

Před použitím Rychlé nabídky čtěte celý Návod k použití.

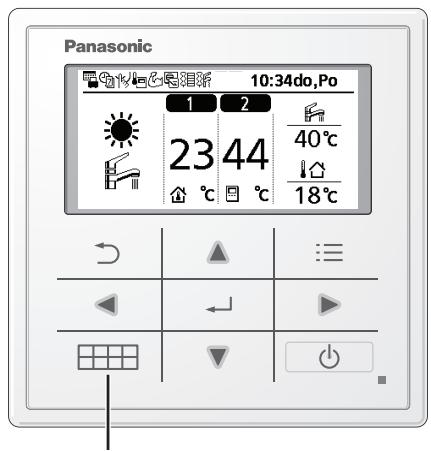

Jak se používá Rychlá nabídka

Po provedení inicializačních nastavení můžete z následujících možností vybrat rychlou nabídku a upravovat nastavení.

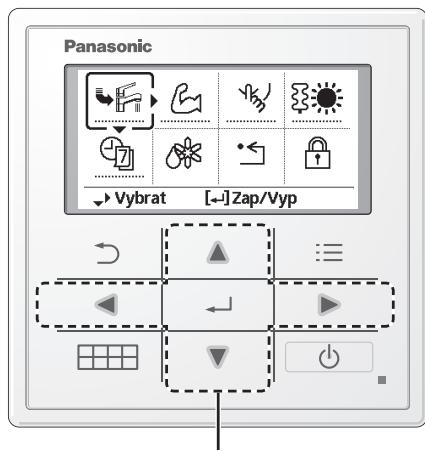

① Stiskněte.

② Pomocí ▲▼ ▷ ▷ vyberte nabídku. Rychlá nabídka se vyvolá/skryje stiskem

Rychlá nabídka

Vynutit TUV

Výkonný

Tichý režim

Vynutit ohřívač

Týdenní časovač

Vynutit odmražení

Reset chyb

Zámek dálkového ovládání

Vybrat

[-]Zap/Vyp

Vybírejte jednotlivá nastavení a potvrzujte volby podle pokynů zobrazovaných na dolním okraji displeje. (Každá ikona odpovídá jednomu tlačítku.)

Chcete-li se vrátit na hlavní obrazovku,

stiskněte nebo

Poznámky o ikoně provozu

Příklad:

• Ikona provozu udává „ = VYP

• Ikona provozu udává „ = ZAP

Vynutit TUV

Tlačítkem zapnete/vypnete nádrž TUV.

Stiskem potvrdíte výběr.

Vynucení TUV je vypnuto. Vynucení TUV je zapnuto.

Poznámka:

Vynucení TUV je vypnuto, když je zapnuto Vynucení ohřevu. Když je vynucení TUV vypnuto, obnoví se původní provoz a režim.

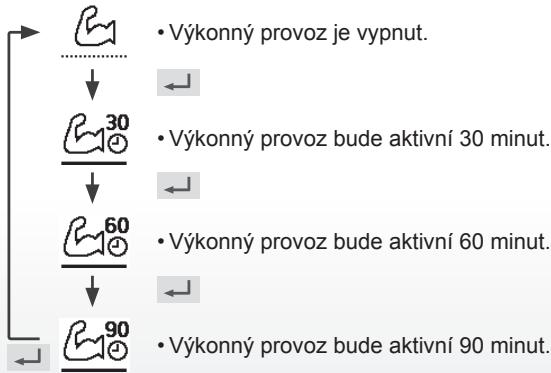

Výkonný

Touto volbou aktivujete zvýšený výkon chlazení/topení.

Stiskem potvrdíte výběr.

(Výkonný provoz začne přibližně 1 minutu po stisku ←.)

Poznámka:

Výkonný provoz se vypne nastavením VYPNUTO.

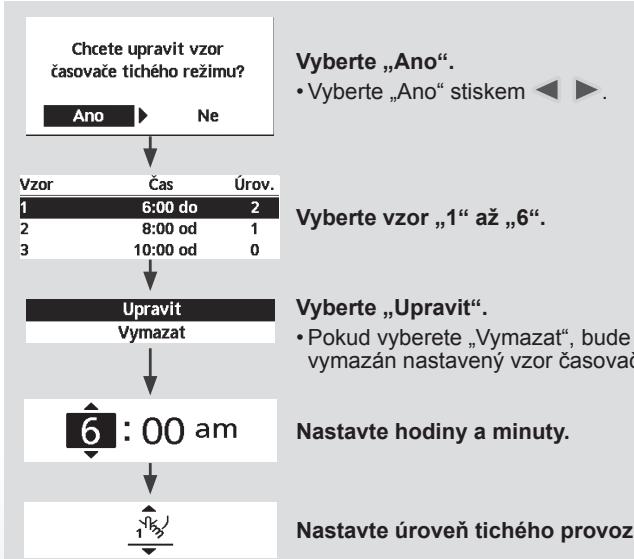

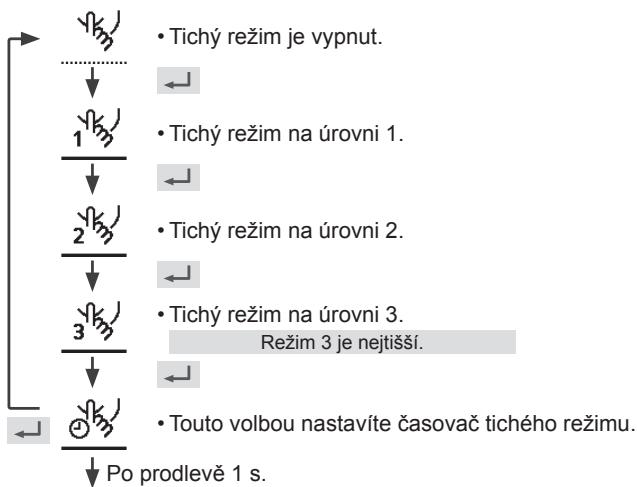

Tichý režim

Touto volbou aktivujete tichý provoz.

Stiskem potvrdíte výběr.

(Tichý provoz začne přibližně 1 minutu po stisku ←.)

Vynutit ohřivač

Touto volbou vynutíte topení.

Stiskem potvrdíte výběr.

(Vynucený ohřev začne přibližně 1 minutu po stisku)

Vynucený ohřev je vypnut.

Vynucený ohřev je zapnut.

Poznámka:

Kdykoliv již probíhá provoz, je nucený ohřev vypnut a zobrazí se hlášení „Vypnuto z důvodu zapnutí".

Vypnuto z důvodu

zapnutí!

[B]Zavřít

Týdenní časovač

Touto ikonou vymazete (zrušíte) nebo změníte nastavení týdenního časovače.

Stiskem potvrdíte výběr.

Vyberte „Ano“.

• Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.
• Nastavení časovače: Volbou Nastavení časovače upravte týdenní časovač. Kopírování časovače: Touto volbou zkopírujete nastavení časovače.

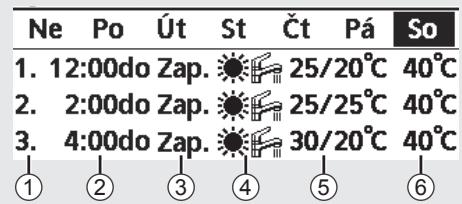

[Příklad nastavení časovače]

Stiskem vyberte den nebo dny, které chcete upravit.

Pokud není nastaveno všech 6 vrů, zobrazí se tato obrazovka.

① Vyberte vzor „1“ až „6“. ② Nastavte hodinu a minutu aktivace časovače. ③ Vyberte ZAPNUTÍ/VYPNUTÍ časovače. ④ Vyberte provozní režim.

⑤ Nastavte teplotu pro zóny 1 a 2 (pokud máte 2zónový systém).

Sobota: Vzor 1: Nast. tepl.
Zóna1		Zóna2
Zap.	25°C	Zap.	25°C

⑥ Nastavte teplotu nádrže.

Poznámka:

• Časovač je vypnut, když je zapnuto vynucené topení nebo přepnutí topení-chlazení.
• Pokud jste nenastavili týdenní časovač 2 zón, musíte tento postup opakovat i pro zónu 2.

Vynutit odmražení

Nastavte odmrazování zamrzlých trubek.

Stiskem potvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Požadavek akceptován!

[B]Zavřít

Reset chyb

Touto volbou obnovíte původní nastavení, pokud došlo k chybě.

Stiskem potvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Požadavek akceptován!

[B]Zavřít

• Před výběrem tohoto režimu se ujistěte, že jsou všechny jednotky vypnuty, protože dojde k obnovení přechodných nastavení celého systému.

Zámek dálk. ovládání

Zaškrtnutím tohoto políčka zamknete dálkový ovladač.

Stiskem potvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Chcete zamknout dálkový ovladač?

Ano

Ne

Vyberte „Ano“.

(Uzamkne se hlavní obrazovka.)

• Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.

Odemknutí dálkového ovladače: Stiskněte libovolné tlačítko.

(Při přijetí režimu se zobrazí následující obrazovka.)

Zadejte 4 číslice (při zadání správného hesla se obrazovka odemkne).

Obnovení zapomenutého hesla (na obrazovce VYPNUTÍ): Tiskněte ightarrow a riangleright nepřetržitě po dobu 5 sekund.

(Při přijetí režimu se zobrazí následující obrazovka.)

Vyberte „Reset“.

(Obrazovka se vypne za 3 sekundy.)
