Type de produit	Unité extérieure pompe à chaleur air/eau bi-bloc
Gamme	Aquarea Haute Performance Génération H
Puissance calorifique nominale (A2/W35)	6,7 kW
Consommation électrique maximale	2,14 kW
COP (A2/W35)	3,13
Classe énergétique (55 °C / régime HT)	A++
Classe énergétique (35 °C / régime BT)	A+++
Fluide frigorigène	R410A
Charge en fluide frigorigène	1,45 kg
Dimensions unité extérieure (L x H x P)	900 x 795 x 320 mm
Poids unité extérieure	66 kg
Niveau sonore unité extérieure	50 dB(A)

FOIRE AUX QUESTIONS - WHUD09HE51 PANASONIC

Qu'est-ce que le Panasonic WH-UD09HE5 (WHUD09HE51) ?

Le WH-UD09HE5 est l'unité extérieure d'une pompe à chaleur air/eau bi-bloc de la gamme Aquarea Haute Performance Génération H. Elle se couple à une unité intérieure (hydromodule) pour assurer le chauffage et la production d'eau chaude sanitaire d'un logement.

Quelle est la puissance de chauffage de cette unité extérieure ?

La puissance calorifique nominale est de 6,7 kW pour des conditions A2/W35 (température extérieure +2 °C, eau de départ 35 °C). La consommation électrique maximale est de 2,14 kW.

Quel est le COP de cette pompe à chaleur ?

Le coefficient de performance (COP) est de 3,13 en conditions A2/W35, ce qui signifie que pour 1 kWh électrique consommé, l'appareil restitue environ 3,1 kWh de chaleur. La classe énergétique atteint A+++ en régime basse température (35 °C) et A++ en régime haute température (55 °C).

Quel fluide frigorigène est utilisé et quelle est la charge ?

L'unité utilise le fluide frigorigène R410A avec une charge de 1,45 kg. Toute intervention sur le circuit frigorifique doit être réalisée par un technicien certifié, conformément à la réglementation F-Gas.

Quel est le niveau sonore de l'unité extérieure ?

Le niveau de pression acoustique de l'unité extérieure est de 50 dB(A). Pour limiter les nuisances, installez-la à distance des fenêtres des voisins et respectez les distances de dégagement recommandées par Panasonic (au minimum 30 cm des obstacles latéraux).

Que faire si l'unité extérieure s'arrête brutalement et affiche un code d'erreur ?

Notez le code affiché sur le module de commande intérieur. Les codes courants (H.. ou F..) indiquent une protection thermique, un problème de capteur ou une anomalie de pression. Coupez l'alimentation 30 secondes, puis relancez. Si le code persiste, contactez un installateur agréé Panasonic car une intervention sur le circuit frigorifique requiert une certification.

Pourquoi l'unité extérieure fait-elle du bruit et produit-elle de la vapeur en hiver ?

Ces manifestations correspondent au cycle de dégivrage automatique : l'appareil inverse brièvement le cycle pour fondre le givre accumulé sur l'échangeur extérieur. Ce processus est normal et dure généralement quelques minutes. La vapeur émise est simplement de la condensation et non un signe de dysfonctionnement.

Quelles vérifications effectuer lors de l'entretien annuel ?

Confiez l'entretien annuel à un professionnel certifié. Les points à contrôler sont :

• Propreté de l'échangeur extérieur (nettoyage à l'eau douce, jamais sous pression)
• Étanchéité du circuit frigorigène (contrôle de fuite réglementaire)
• Niveaux et qualité du fluide caloporteur (antigel/eau)
• Bon fonctionnement des protections électriques

L'unité extérieure peut-elle fonctionner par très grand froid ?

La gamme Aquarea Haute Performance Génération H est conçue pour fonctionner à des températures extérieures très basses. Le dégivrage automatique assure la continuité de service même par temps froid. Consultez le manuel d'installation pour connaître la plage exacte de fonctionnement recommandée par Panasonic pour ce modèle.

Peut-on installer plusieurs unités extérieures en cascade ?

Le WH-UD09HE5 est prévu pour fonctionner en configuration bi-bloc avec une unité intérieure Aquarea compatible (ex. WH-SDC09H3E5). L'association à d'autres unités extérieures en cascade nécessite une étude d'installation spécifique et doit être réalisée par un installateur qualifié.

Comment protéger l'unité extérieure en cas d'absence prolongée ?

En cas d'absence prolongée en hiver, ne coupez pas totalement l'alimentation si le circuit hydraulique contient de l'eau : risque de gel des canalisations. Passez en mode antigel depuis le module de commande intérieur. Si vous devez couper l'alimentation, vidangez intégralement le circuit hydraulique.

Où trouver le manuel d'installation et de maintenance officiel ?

Les notices officielles Panasonic sont disponibles sur le site panasonicproclub.com (espace professionnel) et sur aircon.panasonic.eu. Pour le WH-UD09HE5, le manuel de montage bi-bloc détaille les raccordements hydrauliques, électriques et frigorifiques.

MODE D'EMPLOI WHUD09HE51 PANASONIC

Consignes d'installation jointes.

Numéro de série et année de production, veuillez vous référer à la plaque signalétique.

Avaykaotikn λeɪtoupyia DHW

loxupó

Aθόpuβο

Avaykaotikn Aetoupyia Oepuvtnpa

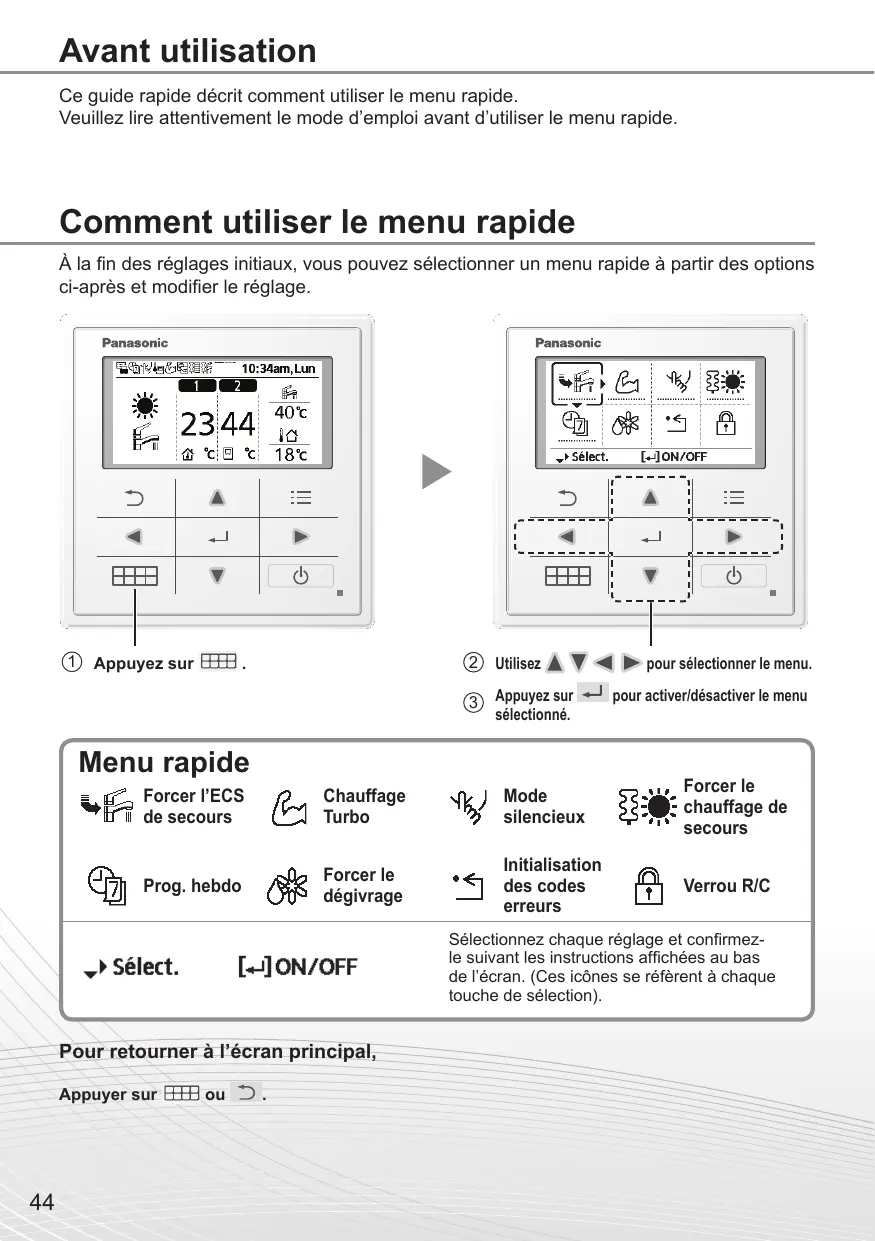

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

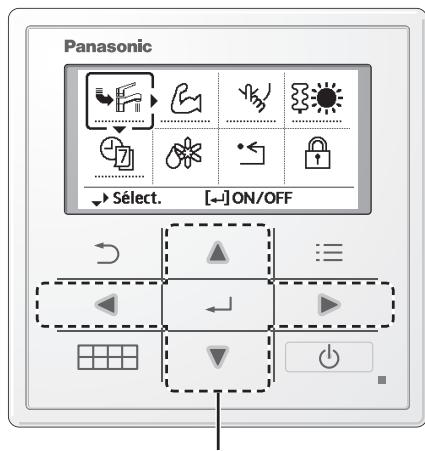

① Appuyez sur

② Utilisez △▼ ▲ ▷ pour sélectionner le menu. ③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Menu rapide
Forcer l'ECS de secours	Chauffage Turbo	Mode silencieux	Forcer le chiffage de secours
Prog. hebdo	Forcer le dégivrage	Initialisation des codes erreurs	Verrou R/C
Sélect.	[←]ON/OFF	Sélectionnez chaque réglage et confirmez-le suivant les instructions affichées au bas de l'écran. (Ces icônes se refèrent à chaque touche de sélection).

Pour retourner à l'écran principal,

Appuyer sur ou

Remarques sur l'icône de fonctionnement

Example:

• Indication de l'icone de fonctionnement « » = ARRÊT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du gallon ECS.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Force le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doivent revenir au précédent étant mémorisé.

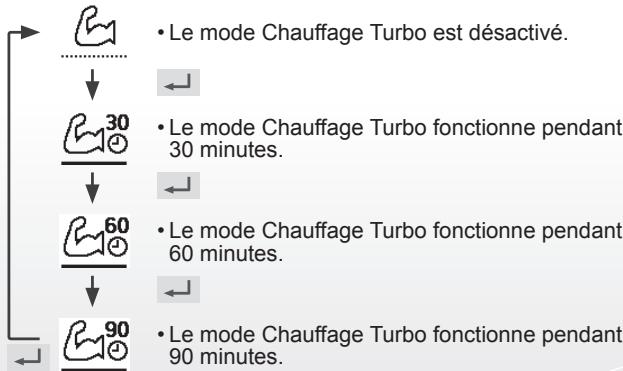

Chauffage Turbo

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

(Le mode Puissant démarre près de 1 minute après que ↓ ait été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

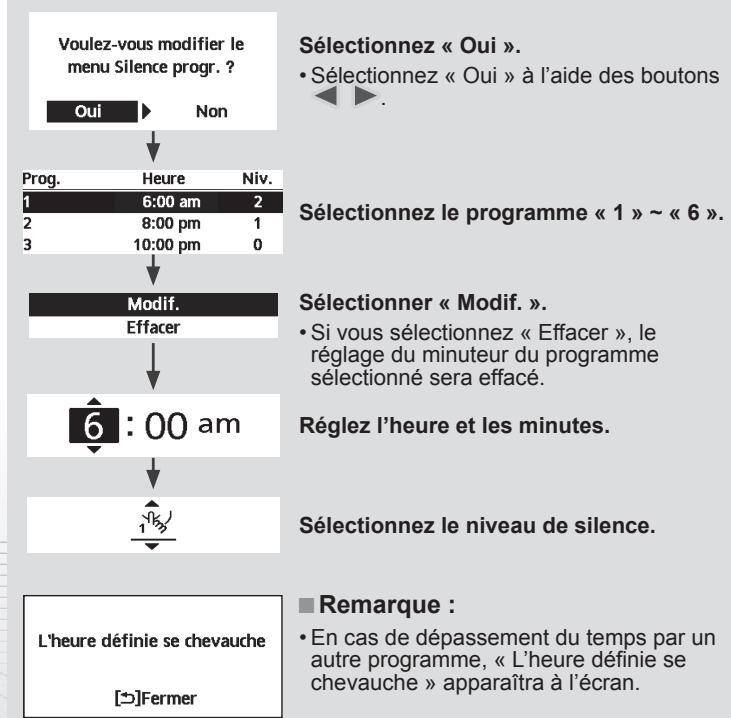

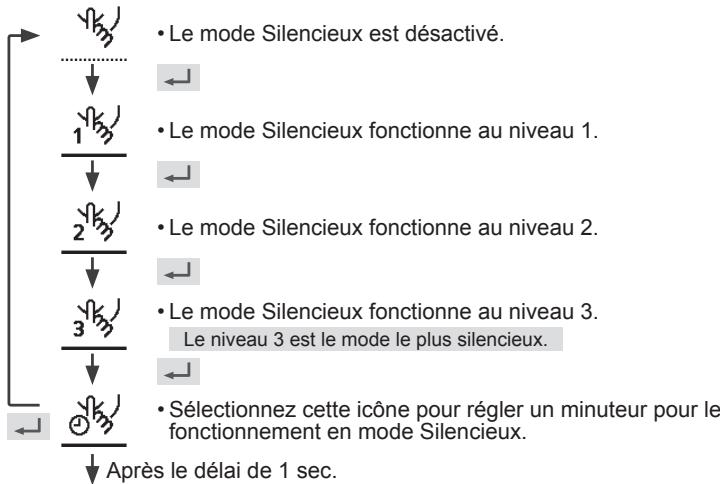

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

(Le mode Silencieux démarre près de 1 minute après que « ait été activé).

Forcer le chauffage de secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

(Le mode Forcer le chauffage demarre pres de 1 minute après que ait été activé).

• Forcer chauffage de secours est désactivé.
• Forcer chauffage de secours est activé.

Remarque :

• Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[Fermer

Prog. hebdo

Sélectionnez « oui

• Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

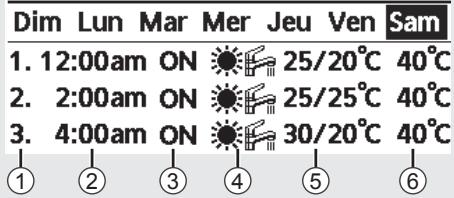

Exemple d'une programmation horloge

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme « 1 » ~ « 6 » ② Réglez l'heure et minutes de l'horloge. ③ Sélectionnez MARCHE/ARRÉT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

A/A/ // // //

• Sélectionnez le mode à l'aide des boutons ▲ ▼.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi: Prog. 1: T° consigne

Réglez la température du gallon.

Remarque :

• L'horloge est désactivée lorsque Forcer chauffage de secours ou Contactété / hiver est activé. · Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté.)

Demande acceptée

[Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Voulez-vous verrouiller la télécommande?

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé).

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande

Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur , et pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté.)

Sélectionnez « Reset »

1. code initialisé à 0000 2. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
