Tipo de producto	Aire acondicionado split system
Marca	Panasonic
Modelo	WHUD09HE51
Potencia de refrigeración (kW)	2,5 kW (aprox.)
Potencia de calefacción (kW)	3,2 kW (aprox.)
Consumo eléctrico (refrigeración)	720 W (aprox.)
Consumo eléctrico (calefacción)	950 W (aprox.)
Alimentación	230 V / 50 Hz
Dimensiones unidad interior (A x Al x P)	780 x 250 x 260 mm (aprox.)
Peso unidad interior	10 kg (aprox.)
Refrigerante	R32
Nivel sonoro (interior)	22 dB(A) (modo silencioso) - 45 dB(A) (máx.)
Funciones principales	Refrigeración, calefacción, deshumidificación, ventilación
Modos especiales	Turbo, Silencioso, Forzado ACS, Forzado calefacción auxiliar, Descongelación forzada
Programador semanal	Sí, hasta 6 programas por día
Mando a distancia	Sí, con bloqueo y desbloqueo por código PIN
Mantenimiento y limpieza	Limpieza de filtros cada 3 meses, limpieza de rejillas exteriores
Seguridad	Parada automática en caso de anomalía, rearranque automático, bloqueo infantil mediante mando a distancia
Piezas de repuesto y reparabilidad	Filtros, mando a distancia, sensores disponibles mediante servicio autorizado
Garantía	2 años piezas y mano de obra (bajo condiciones)
País de fabricación	Malasia (indicado)

Preguntas frecuentes - WHUD09HE51 PANASONIC

¿Cómo bloquear el mando a distancia del aire acondicionado?

Vaya al menú rápido y seleccione "Bloqueo mando". Confirme con la tecla ▼. Para desbloquear, pulse cualquier tecla e introduzca el código PIN (por defecto 0000). Si ha olvidado el código, apague el aparato, pulse las teclas específicas (consulte el manual) y seleccione "Restablecer".

¿Qué hacer si la pantalla del mando a distancia muestra un código de error?

Anote el código de error. Puede usar el menú rápido "Inicialización códigos de error" para reiniciar el sistema. Si el error persiste, consulte el manual completo o contacte a un técnico autorizado.

¿Cómo usar el modo Turbo para calentar o enfriar más rápido?

En el menú rápido, seleccione "Calefacción Turbo" (o "Modo potente"). Pulse ▼ para activar. El modo Turbo arranca aproximadamente 1 minuto después. Se desactiva automáticamente al apagar el aparato.

¿Puedo programar el aire acondicionado para que se encienda a una hora determinada cada día?

Sí, use el menú rápido "Prog. semanal". Puede definir hasta 6 programas por día con hora y temperatura. Seleccione los días, la hora, el modo y la temperatura deseados.

¿Cómo limpiar los filtros de la unidad interior?

Apague el aparato y abra el panel frontal. Retire los filtros (generalmente dos). Límpielos con una aspiradora o con agua tibia y jabón. Déjelos secar completamente antes de volver a colocarlos. Realice esta operación cada 3 meses.

¿Por qué no funciona la calefacción si la bomba de calor está en modo calor?

Verifique que el modo seleccionado sea calefacción y no refrigeración. Si la temperatura exterior es muy baja, el sistema puede usar la resistencia eléctrica auxiliar. Asegúrese de que el modo "Forzar calefacción auxiliar" no esté desactivado por error.

¿El modo silencioso reduce el rendimiento?

El modo silencioso reduce la velocidad del ventilador para un funcionamiento más discreto. El rendimiento de calefacción/refrigeración puede reducirse ligeramente, pero permite un confort acústico óptimo, especialmente por la noche.

¿Cómo forzar la descongelación de las tuberías congeladas?

En el menú rápido, seleccione "Forzar descongelación" y confirme. El sistema iniciará un ciclo de descongelación. Asegúrese de que el aparato esté en modo espera (apagado) antes de iniciar esta función.

La unidad exterior hace un ruido de gorgoteo, ¿es normal?

Sí, es normal. Es el ruido del refrigerante en circulación. Este fenómeno es más frecuente en modo calefacción. Si el ruido se vuelve muy fuerte, verifique que la unidad esté bien instalada y que no haya obstrucciones.

¿Qué hacer si el mando a distancia no responde?

Verifique las pilas y cámbielas si es necesario. Asegúrese de que no haya obstáculos entre el mando y el receptor. Si el bloqueo está activo, desbloquee con el código PIN. Como último recurso, apague el disyuntor durante unos minutos y vuelva a encender.

MANUAL DE USUARIO WHUD09HE51 PANASONIC

Guía del menú rápido

Hydrokit Aire-Agua + Tanque

Instrucciones de instalación adjuntas.

Para saber el número de serie y el año de producción, consulte la placa indicadora.

Guía rápida de menú

Idromódulo aire-agua + depósito

Esta guía rápida describe cómo utilizar el menú rápido.

Por favor, lea detenidamente las instrucciones de manejo antes de usar el menú rápido.

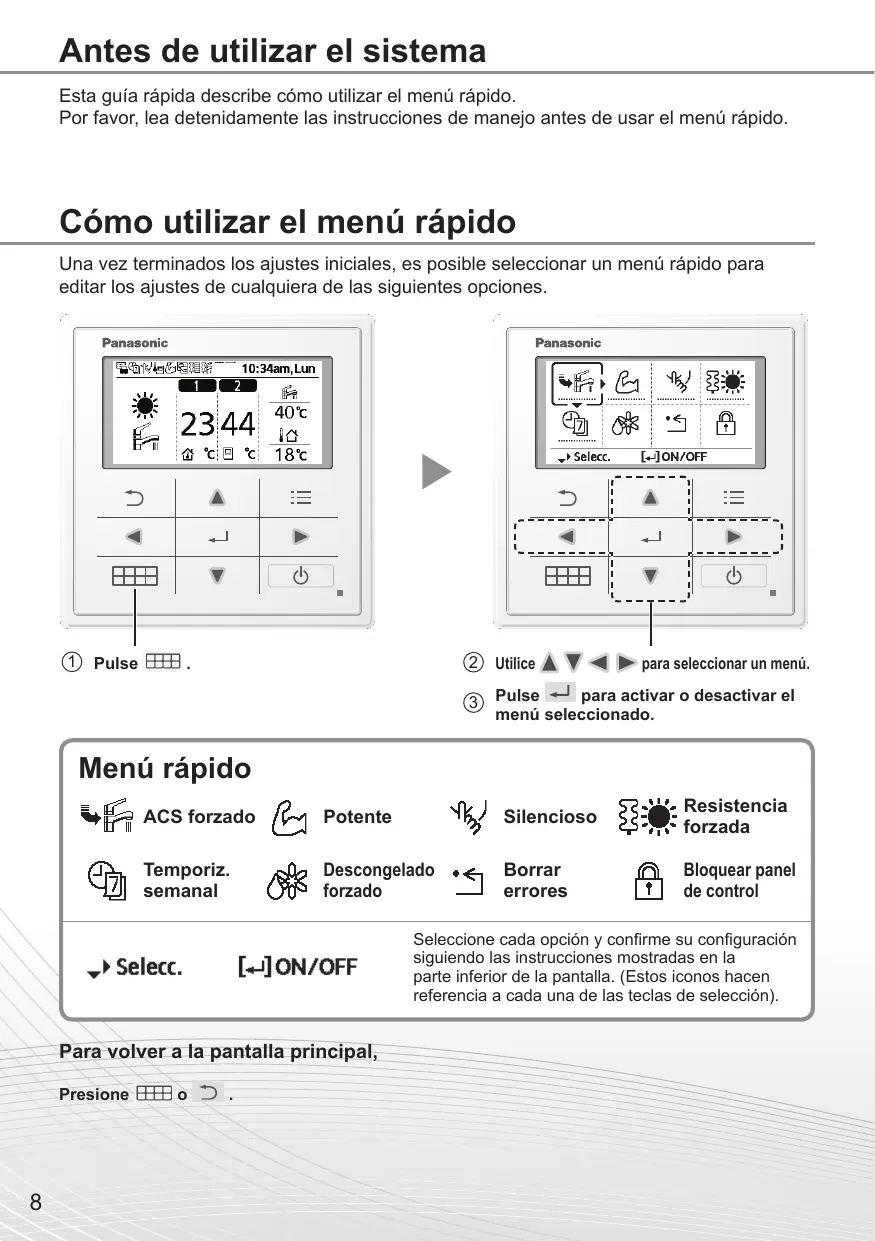

Cómo utilizar el menú rápido

Una vez terminados los ajustes iniciales, es posible seleccionar un menú rápido para editar los ajustes de cualquiera de las siguientes opciones.

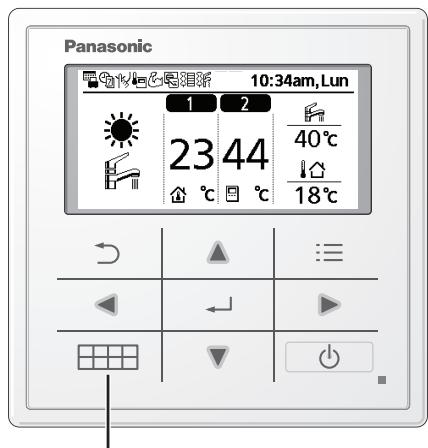

① Pulse.

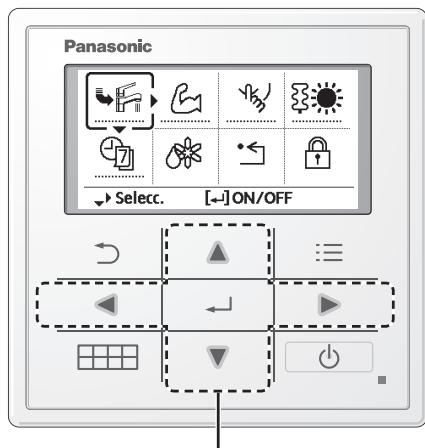

② Utilice ▲ ▼ △ para seleccionar un menú. ③ Pulse ← para activar o desactivar el menú seleccionado.

Menú rápido

ACS forzado

Potente

Silencioso

Resistencia forzada

Temporal semanal

Descongelado forzado

Borrar errores

Bloquear panel de control

Selección

[+]ON/OFF

Selecciona cada opción y confirma su configuración siguiendo las instrucciones mostradas en la parte inferior de la pantalla. (Estos iconos hacen referencia a cada una de las teclas de selección).

Para volver a la pantalla principal,

Presione o

Notas sobre el icono de funcionamiento

Ejemplo:

• Icono de funcionamiento con "——" = ON

ACS forzado

Seleccione el siguiente icono para encender y apagar el acumulador ACS.

Pulse ← para confirmar su selección.

• ACS forzada desactivada.
• ACS forzada activada.

Nota:

• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funcionamiento y el modo recuperan el estado memorizado anterior.

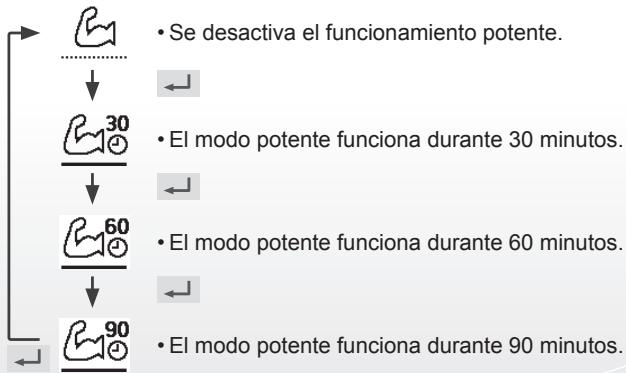

Potente

Seleccione este icono para el funcionamiento potente en frío o calor.

Pulse ← para confirmar su selección.

(El funcionamiento potente se inicia aproximadamente 1 minuto después de haber pulsado ←).

Nota:

• El modo potente se desconecta al apagar el sistema.

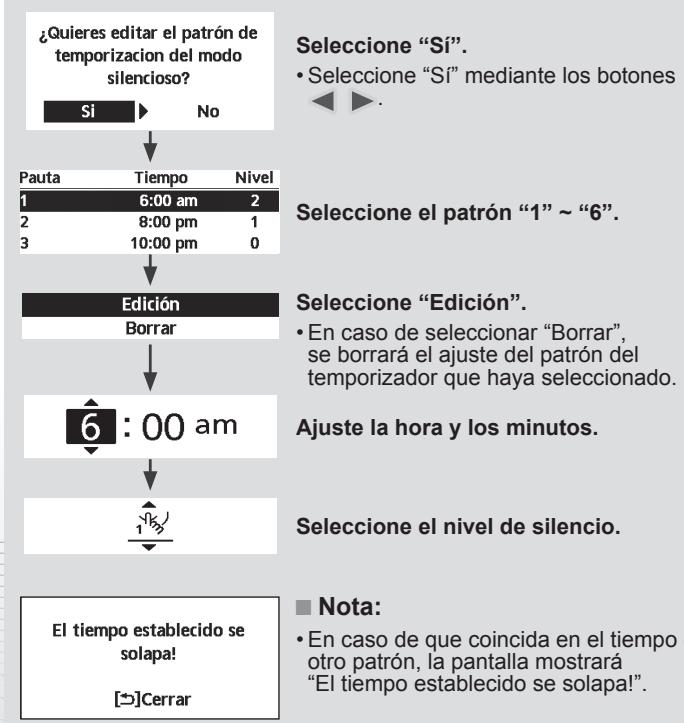

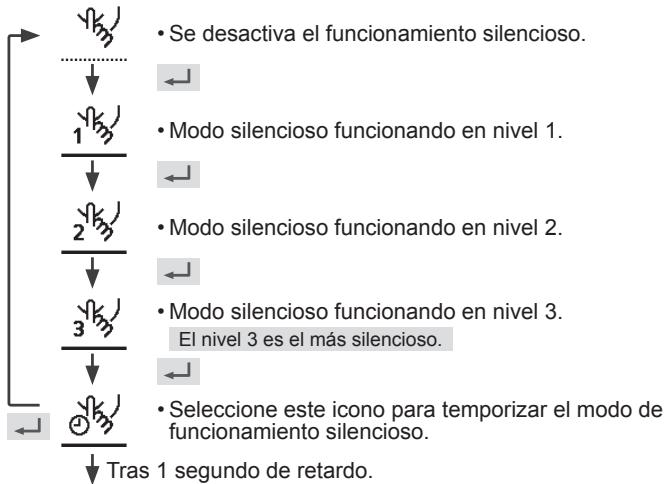

Silencioso

Seleccione este icono para activar el funcionamiento silencioso.

Pulse ← para confirmar su selección.

(El funcionamiento silencioso se inicia aproximadamente 1 minuto después de haber pulsado.)

Resistencia forzada

Pulse ← para confirmar su selección.

(El calefactor forzado se inicia aproximadamente 1 minuto después de haber pulsado).

• Calefactor forzado desactivado.
• Calefactor forzado activado.

Nota:

• El calefactor forzado se deshabilita siempre que el equipo esté en funcionamiento y se ajusta a Deshabilitado bajo la operación ON!

¡Deshabilitado bajo la operación ON!

[B]Cerrar

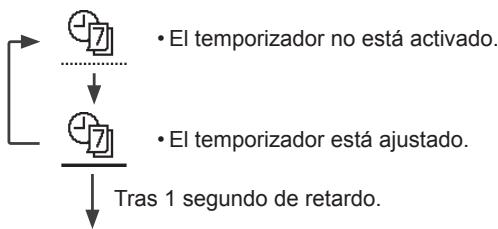

Temporal. semanal

Seleccione este icono para borrar (cancelar) o cambiar el temporizador semanal.

Pulse ← para confirmar su selección.

Seleccione "Sí".

• Al seleccionar "No" volver a la pantalla principal.
• Config. temporizador: Seleccione Config. temporizador para editar el temporizador semanal.
• Copia temporiz.: Seleccione para copiar los ajustes de un temporizador.

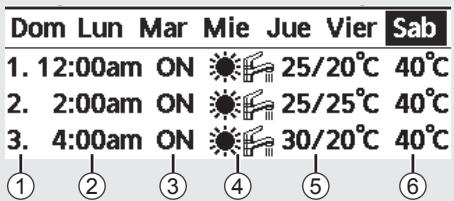

[Ejemplo de los ajustes de un temporizador]

Seleccione el(los) día(s) que desee editar mediante los botones

Si no ha ajustado ninguno de los 6 patrones se mostrará esta pantalla.

① Seleccione el patrón "1" ~ "6". ② Establezca la hora y los minutos del programa. ③ Seleccione ON u OFF para el programa. ④ Seleccione el modo de funcionamiento.

A/A/ / / / / / / / / • Seleccione el modo mediante los botones

⑤ Establezca las temperaturas para las zonas 1 y 2 (en caso de que su sistema tenga ajuste para 2 zonas).

Sabado: Pauta 1: Ajuste T°
Zona1		Zona2
ON	25°C	ON	25°C

⑥ Establezca la temperatura del acumulador ACS.

Nota:

• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frío-calor.
• En caso de haber seleccionado el temporizador semanal para dos zonas, deben repetir el mismo procedimiento para la zona 2.

Descongelado forzado

Seleccione este icono para descongelar las tuberías.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[B]Cerrar

Borrar errores

Seleccione este icono para recuperar la configuración anterior en caso de error.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[B]Cerrar

• Cerciórese de que todas las unidades están apagadas antes de seleccionar este modo, ya que restaurará el sistema completo a la configuración anterior.

Bloquear panel de control

Selección para bloquear el mando a distancia.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

¿Quieres bloquear el control remoto?

Sí

No

Seleccione "Sí".

(La pantalla principal quedará bloqueada).

• Si selecciona "No" se volverá a la pantalla principal.

Para bloquear el mando a distancia.

Pulse cualquier tecla.

(Al aceptar el modo se mostrará esta pantalla).

Introduzca los 4 dígitos del número (La pantalla se desbloquea al introducir el número correcto).

Para restablecer una contraseña olvidada (en la pantalla de desactivar sistemas)

Mantenga pulsadas las teclas →, ← y durante 5 segundos.

(Al aceptar el modo, se mostrará esta pantalla).

(La pantalla se apagará después de 3 segundos).
