INSTRUKCJA OBSŁUGI ROLLERMO FLYMO

TR Kullanmadan önce okuyunuz ve ileride UWAGA Zapoznać się z treścią niniejszej PL instrukcji przed użyciem i zachować ją do dalszego użytkowania urządzenia başvurmak üzere saklayınız. 08:10 Page 2 5054856-02 Visimo Euro Kingclean.qxp:???????-01 Visimo-Easimo Euro(Cleva) 26/1/11

4. Gałka mocująca x 4

7. Uchwyt kosza na traw∆

8. Górna cz∆·π pojemnika na traw∆

9. Dolna cz∆·π pojemnika na traw∆

10.Język kosza na trawę 11.Instrukcja Obsługi 12.Symbole Ostrzegawcze 13.Tabliczka znamionowa

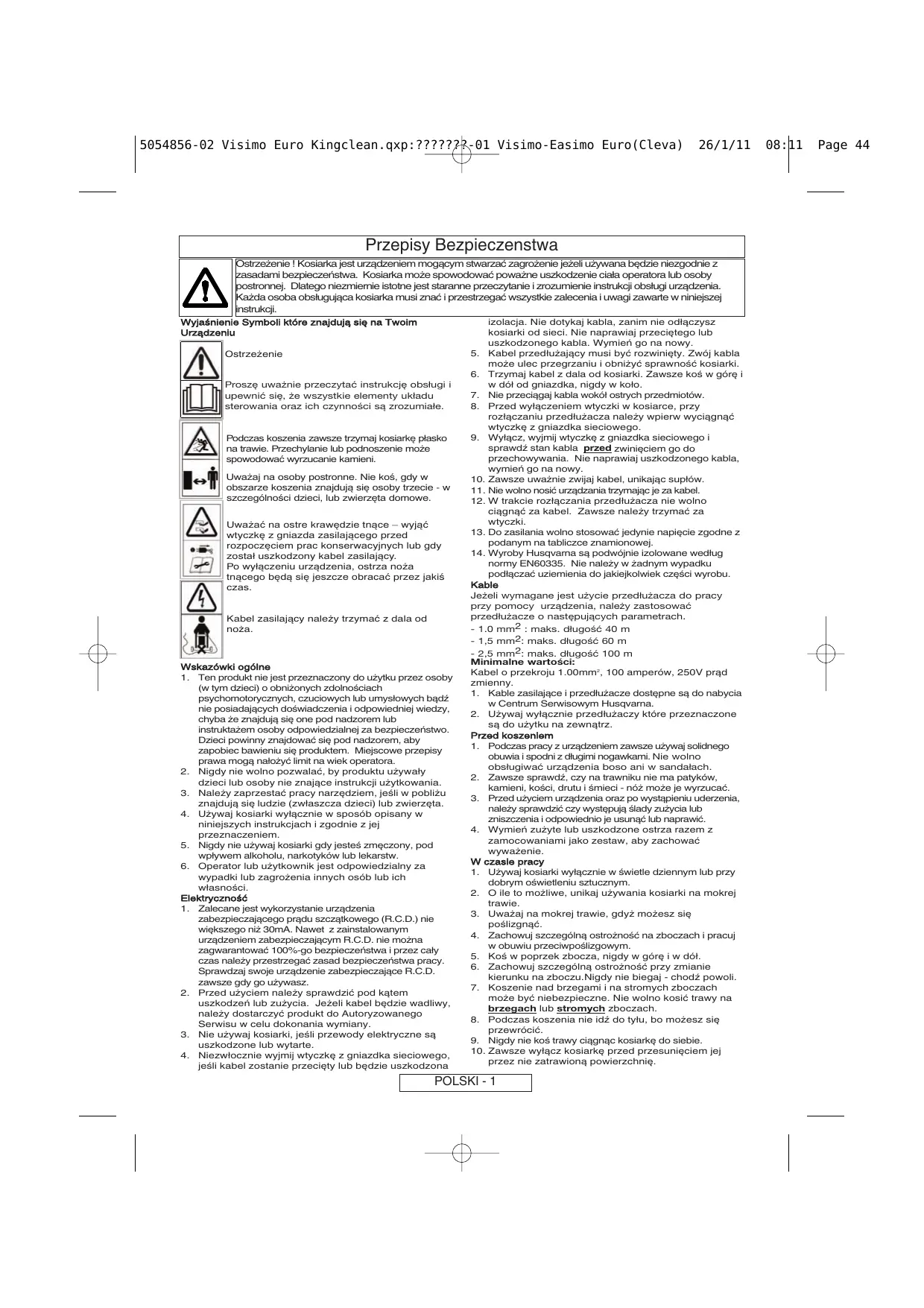

230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz MAGYAR - 3 08:11 Page 43 5054856-02 Visimo Euro Kingclean.qxp:???????-01 Visimo-Easimo Euro(Cleva) 26/1/11 Przepisy Bezpieczenstwa Ostrzeżenie ! Kosiarka jest urządzeniem mogącym stwarzać zagrożenie jeżeli używana będzie niezgodnie z zasadami bezpieczeństwa. Kosiarka może spowodować poważne uszkodzenie ciała operatora lub osoby postronnej. Dlatego niezmiernie istotne jest staranne przeczytanie i zrozumienie instrukcji obsługi urządzenia. Każda osoba obsługująca kosiarka musi znać i przestrzegać wszystkie zalecenia i uwagi zawarte w niniejszej instrukcji. Wyjaśnienie Symboli które znajdują się na Twoim Urządzeniu Ostrzeżenie Proszę uważnie przeczytać instrukcję obsługi i upewnić się, że wszystkie elementy układu sterowania oraz ich czynności są zrozumiałe. Podczas koszenia zawsze trzymaj kosiarkę płasko na trawie. Przechylanie lub podnoszenie może spowodować wyrzucanie kamieni. Uważaj na osoby postronne. Nie koś, gdy w obszarze koszenia znajdują się osoby trzecie - w szczególności dzieci, lub zwierzęta domowe. Uważać na ostre krawędzie tnące – wyjąć wtyczkę z gniazda zasilającego przed rozpoczęciem prac konserwacyjnych lub gdy został uszkodzony kabel zasilający. Po wyłączeniu urządzenia, ostrza noża tnącego będą się jeszcze obracać przez jakiś czas. Kabel zasilający należy trzymać z dala od noża. Wskazówki ogólne

1. Ten produkt nie jest przeznaczony do użytku przez osoby

(w tym dzieci) o obniżonych zdolnościach psychomotorycznych, czuciowych lub umysłowych bądź nie posiadających doświadczenia i odpowiedniej wiedzy, chyba że znajdują się one pod nadzorem lub instruktażem osoby odpowiedzialnej za bezpieczeństwo. Dzieci powinny znajdować się pod nadzorem, aby zapobiec bawieniu się produktem. Miejscowe przepisy prawa mogą nałożyć limit na wiek operatora.

2. Nigdy nie wolno pozwalać, by produktu używały

dzieci lub osoby nie znające instrukcji użytkowania.

3. Należy zaprzestać pracy narzędziem, jeśli w pobliżu

znajdują się ludzie (zwłaszcza dzieci) lub zwierzęta.

4. Używaj kosiarki wyłącznie w sposób opisany w

niniejszych instrukcjach i zgodnie z jej przeznaczeniem.

5. Nigdy nie używaj kosiarki gdy jesteś zmęczony, pod

wpływem alkoholu, narkotyków lub lekarstw.

6. Operator lub użytkownik jest odpowiedzialny za

wypadki lub zagrożenia innych osób lub ich własności. Elektryczność

1. Zalecane jest wykorzystanie urządzenia

zabezpieczającego prądu szczątkowego (R.C.D.) nie większego niż 30mA. Nawet z zainstalowanym urządzeniem zabezpieczającym R.C.D. nie można zagwarantować 100%-go bezpieczeństwa i przez cały czas należy przestrzegać zasad bezpieczeństwa pracy. Sprawdzaj swoje urządzenie zabezpieczające R.C.D. zawsze gdy go używasz.

2. Przed użyciem należy sprawdzić pod kątem

uszkodzeń lub zużycia. Jeżeli kabel będzie wadliwy, należy dostarczyć produkt do Autoryzowanego Serwisu w celu dokonania wymiany.

3. Nie używaj kosiarki, jeśli przewody elektryczne są

uszkodzone lub wytarte.

4. Niezwłocznie wyjmij wtyczkę z gniazdka sieciowego,

jeśli kabel zostanie przecięty lub będzie uszkodzona izolacja. Nie dotykaj kabla, zanim nie odłączysz kosiarki od sieci. Nie naprawiaj przeciętego lub uszkodzonego kabla. Wymień go na nowy.

5. Kabel przedłużający musi być rozwinięty. Zwój kabla

może ulec przegrzaniu i obniżyć sprawność kosiarki.

6. Trzymaj kabel z dala od kosiarki. Zawsze koś w górę i

w dół od gniazdka, nigdy w koło.

7. Nie przeciągaj kabla wokół ostrych przedmiotów.

8. Przed wyłączeniem wtyczki w kosiarce, przy

rozłączaniu przedłużacza należy wpierw wyciągnąć wtyczkę z gniazdka sieciowego.

9. Wyłącz, wyjmij wtyczkę z gniazdka sieciowego i

sprawdź stan kabla przed zwinięciem go do przechowywania. Nie naprawiaj uszkodzonego kabla, wymień go na nowy.

10. Zawsze uważnie zwijaj kabel, unikając supłów.

11. Nie wolno nosić urządzania trzymając je za kabel.

12. W trakcie rozłączania przedłużacza nie wolno

ciągnąć za kabel. Zawsze należy trzymać za wtyczki.

13. Do zasilania wolno stosować jedynie napięcie zgodne z

podanym na tabliczce znamionowej.

14. Wyroby Husqvarna są podwójnie izolowane według

normy EN60335. Nie należy w żadnym wypadku podłączać uziemienia do jakiejkolwiek części wyrobu. Kable Jeżeli wymagane jest użycie przedłużacza do pracy przy pomocy urządzenia, należy zastosować przedłużacze o następujących parametrach. - 1.0 mm2 : maks. długość 40 m - 1,5 mm2: maks. długość 60 m - 2,5 mm2: maks. długość 100 m Minimalne wartości: Kabel o przekroju 1.00mm2, 100 amperów, 250V prąd zmienny.

1. Kable zasilające i przedłużacze dostępne są do nabycia

w Centrum Serwisowym Husqvarna.

2. Używaj wyłącznie przedłużaczy które przeznaczone

są do użytku na zewnątrz. Przed koszeniem

1. Podczas pracy z urządzeniem zawsze używaj solidnego

obuwia i spodni z długimi nogawkami. Nie wolno obsługiwać urządzenia boso ani w sandałach.

2. Zawsze sprawdź, czy na trawniku nie ma patyków,

kamieni, kości, drutu i śmieci - nóż może je wyrzucać.

3. Przed użyciem urządzenia oraz po wystąpieniu uderzenia,

należy sprawdzić czy występują ślady zużycia lub zniszczenia i odpowiednio je usunąć lub naprawić.

4. Wymień zużyte lub uszkodzone ostrza razem z

zamocowaniami jako zestaw, aby zachować wyważenie. W czasie pracy

1. Używaj kosiarki wyłącznie w świetle dziennym lub przy

dobrym oświetleniu sztucznym.

2. O ile to możliwe, unikaj używania kosiarki na mokrej

3. Uważaj na mokrej trawie, gdyż możesz się

4. Zachowuj szczególną ostrożność na zboczach i pracuj

w obuwiu przeciwpoślizgowym.

5. Koś w poprzek zbocza, nigdy w górę i w dół.

6. Zachowuj szczególną ostrożność przy zmianie

kierunku na zboczu.Nigdy nie biegaj - chodź powoli.

7. Koszenie nad brzegami i na stromych zboczach

może być niebezpieczne. Nie wolno kosić trawy na brzegach lub stromych zboczach.

8. Podczas koszenia nie idź do tyłu, bo możesz się

9. Nigdy nie koś trawy ciągnąc kosiarkę do siebie.

10. Zawsze wyłącz kosiarkę przed przesunięciem jej

przez nie zatrawioną powierzchnię. POLSKI - 1 08:11 Page 44 5054856-02 Visimo Euro Kingclean.qxp:???????-01 Visimo-Easimo Euro(Cleva) 26/1/11 Przepisy Bezpieczenstwa

11. Nigdy nie używaj kosiarki z uszkodzonymi lub nie

założonymi osłonami.

12. Zawsze, a szczególnie podczas włączania motoru

należy trzymać ręce z dala od części tnącej.

13. Nie przechylaj kosiarki, gdy silnik pracuje - za wyjątkiem

włączania i wyłączania. W tych przypadkach nie przechylaj więcej, niż absolutnie konieczne i unoś wyłącznie część od siebie najdalszą. Przed przywróceniem kosiarki do pozycji poziomej zawsze miej obie ręce w pozycji roboczej na uchwycie.

14. Nie wkładaj rąk do wyrzutni trawy.

15. Nigdy nie podnoś i nie przenoś kosiarki, gdy pracuje

lub jest podłączona do gniazdka sieciowego.

16. Wyjmij wtyczkę z gniazdka sieciowego:

przed pozostawieniem kosiarki bez opieki nawet na chwilę; przed usuwaniem blokady; przed dokonaniem sprawdzenia, czyszczeniem lub regulacją kosiarki; po uderzeniu w coś. Nie używaj kosiarki, dopóki się nie upewnisz, że cała kosiarka jest w dobrym stanie technicznym;

jeśli kosiarka wibruje nadmiernie. Natychmiast znajdź przyczynę. Nadmierne wibracje mogą spowodować obraźenia ciała. Konserwacja i przechowywanie

1. Ostrożnie: Nie wolno dotykać obracających się ostrzy.

2. Dbaj aby wszystkie nakrętki i śruby były zawsze i dociągnięte.

3. Często sprawdzaj, czy kosz na trawę nie jest

uszkodzony lub zużyty.

4. Dla zapewnienia bezpieczeństwa wymieniaj części

zużyte lub uszkodzone.

5. Zakładaj wyłącznie noże zamienne, śrubę mocującą

ostrze, element rozstawczy i wirnik dmuchawy przeznaczone dla tego modelu kosiarki.

6. Zachowuj ostrożność podczas regulacji kosiarki, aby

uniknąć złapania palców między obrotowymi ostrzami a nieruchomymi elementami kosiarki.

7. Przechowywać w suchym, chłodnym miejscu, poza

zasięgiem dzieci. Nie przechowywać na zewnątrz.

8. Przed odłożeniem produktu na miejsce

przechowywania, należy pozostawić go do ostygnięcia na około 30 minut. Zdejmowanie i Zakładanie Noża Zanim przystąpisz do zdejmowania lub zakładania noża, wyłącz kosiarkę, poczekaj aż nóż przestanie się obracać i wyjmij wtyczkę z gniazda zasilającego. Zawsze obchodź się z nożem ostrożnie - ostre krawędzie noża mogą spowodować uszkodzenia ciała. UŻYWAJ RęKAWIC OCHRONNYCH. Zdejmowanie noża R1 - ćruba noża R2 - podkładka R3 - nóż

1. Aby odkręć śrubę noża, przytrzymaj mocno nóż ręką

zabezpieczoną rękawicą ochronną i odkręć śrubę noża kluczem w kierunku przeciwnym do ruchu wskazówek zegara (R).

2. Wyjmij śrubę noża, podkładkę (R).

3. Sprawdź czy nie ma uszkodzeń i wyczyść te części,

jeżeli to konieczne.

4. W przypadku, gdy ciężko jest zdemontować nóż,

włóż śrubokręt (S1) w otwór (S2), aby zablokować napęd, a następnie odkręć kluczem ćrubę ostrza w kierunku przeciwnym do ruchu wskazówek zegara. Upewnij się, że wyjąłeś śrubokręt z otworu przed ponownym rozruchem urządzenia. Należy poddać nóż konserwacji po 50 godzinach koszenia lub po okresie 2 lat w zależności od tego, co nastąpi pierwsze - niezależnie od warunków. Jeżeli ostrze noża jest popękane lub uszkodzone, nóż należy wymienić na nowy. Zakładanie noża

1. Załóż nóż na wał tak, aby ostrza noża skierowane

były jak najdalej od korpusu kosiarki.

2. Przełóż śrubę noża przez podkładkę i nóż a

3. Przytrzymaj mocno nóż ręką zabezpieczoną rękawicą

ochronną i dokręć śrubę noża kluczem. Dokręć śrubę z wyczuciem, aby jej nie uszkodzić. Informacje z Zakresu Ochrony Środowiska

• Podczas utylizacji zużytego produktu należy zachować wymogi ochrony środowiska.
• W razie potrzeby należy skontaktować się z lokalnymi władzami w celu uzyskania informacji na temat utylizacji produktu. Symbol na produkcie lub jego opakowaniu oznacza, że po utracie wartości użytkowej dany wyrób nie może być traktowany tak jak inne odpady. Należy przekazać go do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu. Przestrzegając zalecanych zasad postępowania ze zużytym produktem zapobiegasz ewentualnym negatywnym konsekwencjom dla zdrowia i środowiska, jakie mogłyby nastąpić w wyniku niewłaściwego sposobu pozbycia się wyrobu. Szczegółowych informacji na temat recyklingu tego produktu mogą udzielić władze lokalne, służby zajmujące się wywozem śmieci lub pracownicy sklepu, w którym produkt został zakupiony. Zalecana obsługa techniczna

Produkt jest oznaczony przy pomocy srebrno-szarej tabliczki znamionowej w sposób umożliwiający jednoznaczną identyfikację. Zalecamy, aby produkt poddawany był przeglądowi technicznemu przynajmniej raz na rok; przy czym częstotliwość przeglądów zwiększa się jeśli urządzenie jest używane dla celów profesjonalnych. Części zamienne Ostrze Numer referencyjny: FLY046 Numer części: POLSKI - 2

Kosiarka rotacyjna elektryczna VM032, RM032, EM032 Instrukcja obsługi Wydanie I, 2009 DANE TECHNICZNE Napięcie zasilania Moc silnika Klasa izolacji Ciężar 230V 1.2/900W

UWAGA ! Znaki bezpieczeństwa na urządzeniu muszą być widoczne i utrzymywane w czystości. W razie ich uszkodzenia lub utraty należy je wymienić lub uzupełnić w autoryzowanym punkcie serwisowym UWAGA ! Kosiarka przeznaczona jest wylącznie do zastosowań przydomowych i nie może być używana w innym celu niż koszenie trawy. Firma Flymo zastrzega sobie możliwość zmiany parametrów technicznych w ramach ciągłego unowocześniana urządzeń. Druki gwarancji wydawane są przy zakupie urządzenia. Przeipsy gwarancyjne określone są na Karcie Gwarancyjnej.

DEKLARACJA ZGODNOŚCI WE

Husqvarna AB, 561 82 Huskvarna, Sweden Deklarujemy z całą odpowiedzialnością że nasz produkt(y) ; Kategoria........................... Kosiarka rotacyjna elektryczna Typ ............................... VM032, VM032+, RM032, EM032, EM032+ Identyfikacja serii............... Patrz Tabliczka Znamionowa Wyrobu Rok Produkcji.................... Patrz Tabliczka Znamionowa Wyrobu Spełniają zasadnicze wymagania i warunki następujących dyrektyw EC : 2006/42/EC, 2004/108/EC, 2000/14/EC na podstawie zastosowanych następujących norm EU : EN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3 Maksymalny poziom natężenia dźwięku LpA w pozycji operatora, zarejestrowany z przykładowego ww. urządzenia odpowiada Poziomowi podanemu w tabeli. Maksymalny poziom wibracji rękojeści górnej mierzony zgodnie z normą EN ISO 20643 zarejestrowany z przykładowego ww. urządzenia odpowiada Wielkości wibracji ah podanej w tabeli. 2000/14/EC: Mierzony Poziom Mocy Akustycznej LWA oraz Gwarantowany Poziom Mocy Akustycznej LWA są zgodne z wielkościami podanymi w tabeli. Procedura Oceny Zgodności......................... Annex VI Organ Uprawniony........................................ Intertek, Cleeve Road Leatherhead, Surrey KT22 7SB, England Newton Aycliffe 21/01/2011 M.Bowden Dyrektor ds. Globalnych Badań i Rozwoju – Produkty jezdne Posiadacz dokumentacji technicznej Typ Szerokość koszenia (cm) Prędkość Obrotowa Urządzenia Tnącego (obr./min.) Moc (kW) Mierzony Poziom Mocy Akustycznej LWA (dB(A)) Gwarantowany Poziom Mocy Akustycznej LWA (dB(A)) Poziom LpA (dB(A)) Wątpliwość KpA (dB(A)) Wielkość wibracji ah (m/s2) Ciężar (Kg) Niepewność Kah (m/s2) Napięcie/Hertz VM032 3,400
