BEDIENUNGSANLEITUNG ROLLERMO FLYMO

Bitte vor dem Benutzen des Gerätes durchlesen und gut aufbewahren

FR

RENSEIGNEMENTS IMPORTANTS

1. Oberer Griff
2. Unterer Griff
3. Kabelhalter x 2
4. Grillknopf x 4
5. Unterlegscheibe x 4
6. Bolzen x 2
7. Grasfangbügel
8. Oberteil Fangbox
9. Unterteil Fangbox
   10.Klappe des Grasauffangbehälters
   11.Bedienungsanweisung
10. Warnsymbolole
    13.Produkttypenschild

FR - TABLE DES MATIÈRES

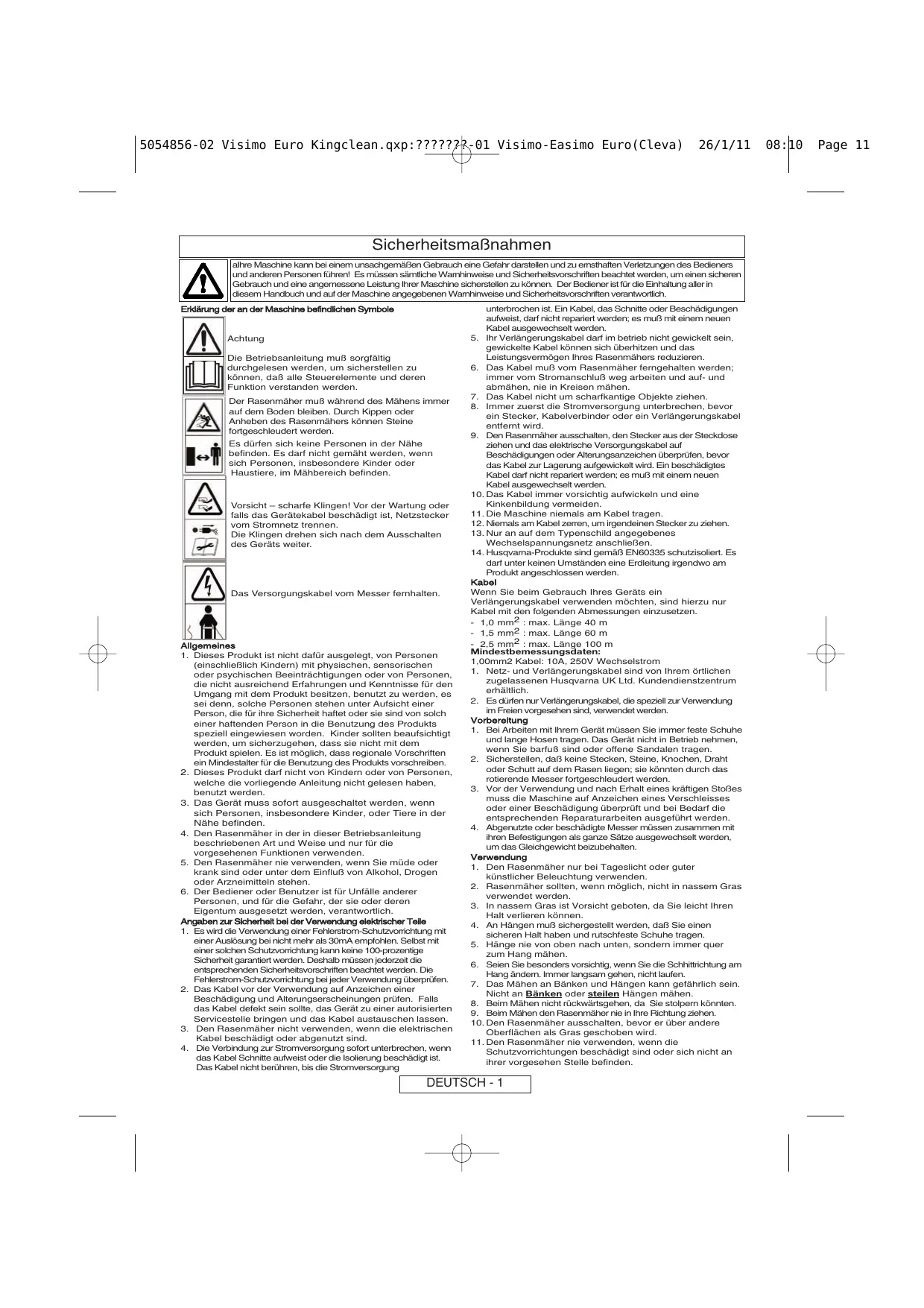

Sicherheitsmaßnahmen

allhre Maschine kan bei einem unsachgemaien Gebrauch eine Gefahr darstellen und zu ernsthaften Verletzungen des Bedieners und anderen Personen führen! Es müssen samlliche Warnhinweise und Sicherheitsvorschriften beachteit werden, um einen sicheren Gebrauch und eine angemessene Leistung ihrer Maschine sichereiten zu koren. Die Bediener ist fur die Einhaltung aller in thisern Handbuch und auf der Maschine angegebenen Warnhinweise und Sicherheitsvorschriften verantwortlich.

Erklärung der an der Maschine befindlichen Symbole

Achtung

Die Betriebsanleitung muß sorgfältig durchgeleen werden, um sicherstellen zu können, daß alle Steuerelemente und deren Funktion verstanden werden.

Der Rasenmahr muß während des Mahens immer auf dem Boden bleiben. Durch Kippen oder Anheben des Rasenmachers konnen Steine fortgeschleudert werden.

Es dürfen sich keine Personen in der Höhe befinden. Esarf nicht gemacht werden, wenn Personen, insbesondere Kinder oder Haustiere, im Mahbereich befinden.

Vorsicht - scharfe Klingen! Vor der Wartung oder falls das Gerätekabel beschädigt ist, Netzstecker vom Stromnetz trennen. Die Klingen drehren sich nach dem Ausschalten des Geräts weiter.

Das Versorgungskabel vom Messer fernhalten.

Allgemeines

1. Dieses Produkt ist nicht davon ausgelegt, von Personen (einschließlich Kindern) mit physischen, sensorischen oder psychischen Beeinträchtigungen oder von Personen, die nicht ausreichend Erfahrungen und Kennnisse für den Umgang mit dem Produkt besitzen, benutzt zu werden, es sei dann, solche Personen stehen unter Aufsicht einer Person, die für ihre Sicherheit haftet oder sie sind von solch einer haftenden Person in die Benutzung des Produkts speziell eingewiesen worden. Kinder sollen beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Produkt playen. Es ist möglich, dass regionale Vorschriften ein Mindesteller für die Benutzung des Produkts vorschreiben.

2. Dieses Produkt darf nicht von Kindern oder von Personen, welche die vorliegende Anleitung nicht gelesen haben, benutzt werden.

3. Das Gerät muss sofort ausgeschaltet werden, wenn sich Personen, insbesondere Kinder, oder Tiere in der Nähe befinden.

4. Den Rasenmacher in der in dieser Betriebsanleitung beschrieben Art und Weise und nur für die vorgesehen Funktionen verwenden.

5. Den Rasenmáher nie verwenden, wenn Sie mûde oder krank sind oder unter dem Einflüß von Alkohol, Drogen oder Arzneimitteln stehen.

6. Der Bediener oder Benutzer ist für Unfälle anderer Personen, und für die Gaferr, der sie oder deren Eigentum ausgesetzt werden, verantwortlich.

Angaben zur Sicherheit bei der Verwendung elektrischer Teile

1. Es wird die Verwendung einer Fehlerstrom-Schutzvorrichtung mit einer Auslösung bei nicht mehr als 30mA empfohlen. Selfbet mit einer solchen Schutzvorrichtung kann keine 100-prozentige Sicherheit garantiert werden. Deshalb müssen jederzeit die entsprechenden Sicherheitsvorschriften beachtet werden. Die Fehlerstrom-Schutzvorrichtung bei jeder Verwendung überprüfen.
2. Das Kabel vor der Verwendung auf Anzeichen einer Beschäftigung und Alterungerschuinungen prüfen. Falls das Kabel defekt sein sollte, das Gerät zu einer autorisierten Servicestelle bringen und das Kabel austauschen halten.
3. Den Rasenmacher nicht verwenden, wenn die elektrischen Kabel beschadigt oder abgenutzt sind.
4. Die Verbindung zur Stromversorgung sofort unterrechen, wenn das Kabel Schnitte aufweist oder die Isolierung beschädigt ist. Das Kabel nicht berhufen, bis die Stromversorgung

unterbrochen ist. Ein Kabel, das Schnitte oder Beschädigungen aufweist, daß nicht repariert werden; es muß mit einem neuen Kabel ausgeweischellt werden.
5. Ihr Veränderungskabel damit im betrieb nicht gewickelt sein, gewickelte Kabel können sich überhitzen und das Leistungsvermögen Ihres Rasenmahers reduzierten.
6. Das Kabel muß vom Rasenmäher ferngehalten werden; immer vom Stromanschuß weg arbeiten und auf- und abmühen, nie in Kreisen mühen.
7. Das Kabel nicht um scharfkantige Objekteziehen.
8. Immer zuerst die Stromversorgung unterbrechen, bevor ein Stecker, Kabelverbinder oder ein Verlängerungskabel entfern't wird.
9. Den Rasenmacher ausschalten, den Stecker aus der Steckdoseziehen und das elektrische Versorgungskabel auf Beschäftigungen oder Alterungsanzeichen überprüften, bevordas Kabel zur Lagerung aufgewickelt wird. Ein beschädigtes Kabel darf nicht repariert werden; es muß mit einem neuen Kabel ausgeweichseit werden.
10. Das Kabel immer vorsichtig aufwickeln und eine Kinkenbildung vermeiden.
11. Die Maschine niemals am Kabel tragen.
12. Niemals am Kabel zerren, um irgendeken Stecker zu ziehen.
13. Nur an auf dem Typenschild angegegebenes Wechselspannungsnetz anschließen.
14. Husqvarna-Produkte sind gemäß EN60335 schutzisoliert. Es darf unter keinen Umständen eine Erdleitung irgendwo am Produkt angeschlossen werden.

Kabel

Wenn Sie beim Gebrauch Ihres Geräts ein Verlängerungskabel verwenden möchten, sind hierzu nur Kabel mit den folgenden Abmessungen einzusetzen.

• 1,0mm^2 : max. Langle 40 m

• 1,5mm^2 : max. Länge 60 m

• 2,5 mm² : max. Länge 100 m

Mindestbemessungsd

1,00mm2 Kabel: 10A, 250V Wechselstrom

1. Netz- und Veränderungskabel sind von ihrer ortlichen zugelassenen Husqvarna UK Ltd. Kundendienstzentrum erhältlich.

2. Es dürfen zur Veränderungskabel, die speziell zur Verwendung im Freien vorgesehen sind, verwendet werden.

Vorbereitung

1. Bei Arbeitsen mit Ihr Gewährt müssen Sie immer feste Schuhe und lange Hosen/TRagen. Das Gewährt nicht in Betriebnehmen, wenn Sie barfuß sind oder offene Sandalen/TRagen.
2. Sicherstellen, daß keine Stecken, Steine, Knochen, Draht oder Schutt auf dem Rasen liegen; sie konnten durch das rotierende Messer fortgeschleudert werden.
3. Vor der Verwendung und nach Erhalt eines kräftigen Stoßes muss die Maschine auf Anzeichen eines Verschleisses oder einer Beschädigung überprüft und bei Bedarf die entsprechenden Reparaturarbeiten ausgeführwt werden.
4. Abgenutzte oder beschädigte Messer müssen zusammen mit ihren Befestigungsn als ganze Sätze ausgewachselt werden, um das Gleichgewicht beizubehalten.

Verwendung

1. Den Rasenmacher nur bei Tageslicht oder guter künstlicher Beleuchting verwenden.
2. Rasenmahr sollenen, wenn möglich, nicht in nassem Gras verwendet werden.
3. In nassem Gras ist Vorsicht geboten, da Sie leicht ihren Halt verlieren können.
4. An Hängen muß sichergestellt werden, daß Sie einen sicheren Halt haben und rutschfeste Schuhe-Tragen.
5. Hänge nie von oben nach unter, sondern immer quer zum Hang mühen.
6. Seien Sie besonderss vorsichtig, wenn Sie die Schhitritung am Hang ändern. Immer langsam gehen, nicht laufen.
7. Das Mahen an Banken und Hängen kann gefährlich sein. Nicht an Banken oder steilen Hängen mahen.
8. Beim Mähen nicht rückwärtsgeben, da Sie stolpm konnen.
9. Beim Mahen den Rasenmaher nie in ihre Richtung ziehen.
10. Den Rasenmäher ausschalten, bevor er über andere Oberflächen als Gras geschoben wird.
11. Den Rasenmahr nie verwenden, wenn die Schutzvorrichtungen beschädigt sind oder sich nicht an ihrer vorgesehen Stelle befinden.

Sicherheitsmaßnahmen

1. Niemals Hände oder Füfe in die Höhe der Schneidvormittlung bringen, insbesondere beim Einschalten des Motors.
2. Den Rasenmahr nicht kippen, wenn der Motor noch lauf, außer beim Starten oder Stopen. In thisem Falle sollte der Rasenmahr nicht mehr als absolut notwendig gekippt und nur der Teil angehoben werden, der sich vom Bediener befindet. Es muß immer sichergestellt werden, daß sich beheide Höhe in Betriebsposition befinden, bevör der Rasenmahr wieder auf den Boden gestellt wird.
3. Hände nicht in die Nähe des Grasauswurfs bringen.
4. Einen Rasenmahr niemals anheben oder tragen, wenn er noch laufd oder noch an die Stromversorgung aangeschlossen ist.

5. Den Stecker aus der Steckdoseziehen:

6. bevör der Rasenmáher unbeaufsichtigt bleibt;

7. bevor eine Blockierung entfernt wird;

8. bevor der Rasenmahr überprüdt oder gereinigt wird oder Arbeiten daran ausgefuhrt werden;

9. wenn Sie einen Gegenstand treffen. Der Rasenmacher协同发展 werden, aber absolut sichergestellt wurde, daß sich der gesamte Rasenmacher in einem sicheren Betriebszustand befindet;

10. wenn der Rasenmacher anfängt, ungewöhnlich stark zu vibieren. In thisem Falle muß er sofort überprüft werden. Ein übermaßiges Vibieren kann Verletzungen verursachen.

Wartung und Lagerung

1. Vorsicht: Die Drehklinge(n) nicht berühren!
2. Alle Muttern, Bolzen und Schrauben müssen fest angezogen sein, damit ein sicherer Betriebszustand des Rasenmahers gewährleistet ist.
3. Den Grasbehälter regelmößig auf Verschleiß oder Schäden prüfen.
4. Abgenutzte oder beschädigte Teile müssen für einen sicheren Zustand ausgewechselten werden.
5. Nur für diese Produkte vom Hersteller spezifizierte Originalteile beim Ausweiseln verwenden.
6. Bei der Einstellung des Rasenmachers darauf aufchten, daß Sie ihre Finger nicht zwischen den beweglichen Messern und den feststehenden Teilen der Maschine einklommen.
7. An einem kühlen, trockenden Ort, außerhalb der Reichweite von Kindern aufbewahern. Nicht im Freien aufbewähern.
8. Vor der Aufbewahrgung das Gerät mindestens 30 Minuten abkühlen setzen.

CH

Zum Herstellen eines sicheren Anschlusses zwischen dem Rasenmacher und den Verlängerungskabel empfehlen wir Hinnen dringend, das Kabel anhand der folgenden Methode zu verbinden:

1. Verbinden Sie den Stecker des kurzen Anschlusskabels mit der Anschlussbuchse des Verlangerungskabels. (M1).

2. Bilden Sie eine Schlaufe am Ende des Verlängerungskabels nahe der Anschlussbuchse und sichern Sie diese in der Zugentlastung oben am Schaltkasten. (M2) Dadurch hängt die Anschlussbuchse nach unten. (M3)

Aus- und Einbau des Messers

Den Rosenmacher ausschalten, warten, bis das Messer zum vollständigen Stillstand gekommen ist und die Verbindung zur Netzversorgung trennen, BEVOR das Messer aus- oder wieder eingebaut wird. Mit dem Messer Immer vorsichtig umgehen, da scharke Kanten zu Verletzungen führen können. HANDSCHUHE VERWENDEN. Messerausbau

R1 - Messerbefestigungsschraube R2 - Unterlegschelbe R3 - Messer

1. Zur Entnfung der Messerbefestigungsschraube das Messer mit der Hand gut festhalten (dazu einen Handschuh tragien!) und die Schraube mit einem Schaubenschlüssel offen. Diesen dazu gegen den Uhrzeigersinn drehen. (R)
2. Messerbefestigungsschraube, Unterlegscheibe und Messer entfernen. (R)
3. Die einzelnen Teile auf Beschäftigungen prufen und je nach Bedarf sauben.
4. Wenn sich ein Messer nur schwer entfernenläst, einen Schraubenzieher (S1) zur Antreibssperrung in das Loch

(S2) einfugen und die Messerbefestigungsschraube mit einem Schraubenschluss offen. Diese davon gegen den Uhrzeigersinn drehen. Vor dem Einschalten des Rasenmachers muss sichergestellt werden, dass der Schraubenzieher entfern wurde.

Das Metallmesser muss nach 50 Betriebsstunden oder 2 Jahren, je nachdem was ether zutrift, unabhängig von dessen Zustand ausgeweichse werden. Wenn das Messer Risse oder sonstige Beschädigungen aufweist, muss es gegen ein neues ausgetauscht werden. Messereinbau

1. Das Messer auf die Welle setzen und darauf aufachten, dass die scharfen Kanten des Messers weg von der Welle zeigen.
2. Die Messerbefestigungsschaube wieder durch die Unterlegescheibe und das Messer einsetzen.
3. Das Messer gut festhalten (dazu einen Handschuhr trag!) und die Messerbefestigungsschraube mit einem Schraubenschlüssel fest anziehen. Dabei darauf achten, dass die Schraube jedoch nicht zu stark angezogen wird.

Falls sich ein Teil aufgrund eines Herstellungsfelchers innerhalb der Garantiezeit als defekt herausstellen都会, wird Husqvarna UK Ltd. über seine autorisierten

Wartungstechniker kostenlos Reparaturarbeiten ausführten oder Teile auswechseln halten. Dies gilt unter folgenden Voraussetzungen:

a) Der Fehler wird direkt dem autorisierten service center gemeldet.
b)Ein Kaufnachweis kann vorgelegt werden.
c)Der Fehler lât sich nicht auf einen Mitbrauch, eine Vermachlassigung oder eine falsche Einstellung durch den Benutzer zuretführen.
d) Der Fehler laßt sich nicht auf normale Abnutzung zusückführten.
e)Die Maschine wurde nicht von einer von Husqvarna UK Ltd. nicht autorisierten Person gewartet oder repariert, auseinandergenommen oder daran herumgebastelt.
f) Die Maschine wurde nicht vermietet.
g)Die Maschine ist noch Eigentum des ursprünglichen Käufers.
h)Die Maschine wurde nichtkommenziell verwendet.
* Diese Garantie stellt eine Ergänzung der gesetzlichen Rechten des Kunden dar und schrankt diese auf keine Weise ein. Nachfolgend wird aufgelistet, was nicht unter Garantie fäll oder wodurch die Garantie ungült wird. Deshalb ist es unbedingt erfolderlich, die in der Bedierungsanleitung angegebenen Anweisungen sorgfältig durchzulesen und genau zu verstehen, wie die Maschine betrieben und gewartet wird:

Fehler, die nicht von der Garantie gedeckt sind:

* Vorsichtl

• Fehler, die dadurch entstanden sind, daß ein anfänglicher Defekt nicht sofort gemeldet wurde.
• Fehler, die durch einen plötzlichen Stoß entstanden sind.
• Störungen aufgrund eines unsachgemäßigen Gebrauchs der Maschine und Nichtbeachtung der in der Bediunsanleitung angegebenen Anweisungen und Empfehlungen.
• Maschinen, die vermietet werden, werden von dieser Garantie nicht gedeckt.
• Folgende Teile werden als Verschleiße angegeben, deren Nutzungsdauer von einer regelmäßigen Wartung abhängt. Diese Teile fallen normalerweise nicht unter die Garantie: Messer, Netzkabel.
  Alle Garantieansprüche entfallen, wenn Fehler ganz oder teilweise, direkt oder indirekt durch den Einbau von Ersatzeiten oder zusätzlichen Teilen verursacht wurden, die nicht von Husbqvama UK Ltd. hergestellt oder zugelassen wurden. Dasselse trifft für modifierte Maschinen zu.

Umweltinformation

• Beim Entsorgen von nicht mehr zu gebrauchenden Produkten muß die Umwelt berücksichtigtet werden.
• Falls erforderlich, setzen Sie sichitte mit ihrerortlichen Behörde in Verbindung. Diese kann Ihnen Einzelheiten zur Entsorgung mittellen.

Das Symbol auf dem Produkt bzw. auf der Produktverpackung gibt an, dass diesen Produkt nicht als Haummüll behandelt werdenarda. Zur Entsorgung ist es an einen

entsprechenden Recycling-Punkt für elektrische und elektronische Geräte zu bringen. Durch die umweltgerechte Entsorgung dieser Produkte tragen Sie dazu bei, potentielle Folgeschäden an der Umwelt und Gesundheitsschäden zu verhindern. Ausfuhrlichere Informationen über das Recycling体系建设 Produkte erhalten Sie auf Wunsch von Ihr fremd- oder Gemeindater, den für die Hausmullentsorgung zuständigen Behörden oder dem Geschäft, in dem Sie these Produkt gekauft haben.

Ersatzteile

Sägeblatt

Kennziffer.:

FLY046

Teilenummer.:

510760890

Wartungsempfehlungen

• Ihr Produkt ist durch ein silberfarbiges und schwarzes Produkttypenschild gekennzeichnet.
  Ihr Gerat sollte mindestens alle 12 Monate gewartet werden; haufter, wenn es professionell eingesetzt wird.

EC KONFORMITÄTSERKLÄRUNG

Husqvarna AB, 561 82 Huskvarna, Sweden

erklaren in alleiniger Verantwortung, dass das Produkt bzw. die Produkte

Kategorie.Elektrischer Rotationsrasenmacher

Typ VM032,VM032+,RM032,EM032,EM032+

Identifizierung der reihe......Siehe Produkttypenschild

Baujahr. .Sihe Produkttypenschild

die maßgeblichen Anforderungen und Bestimmungen der folgenden EU-Richtlinien erfüllt/erfüllen:

beruhend auf den folgenden in der EU harmonisierten, anwendbaren Standards:

EN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3

Der maximale A-Schalldruckpegel L_PA an der Bedienerposition, aufgezeichnet an einem Muster des/der obigen Produkts/Produkte, entspricht der in der Tabelle angegebenen Stufe.

Der maximale Vibrationswert an Hand/Arm, gemessen nach EN ISO 20643 an einem Muster des/der obigen Produkts/Produkte, entspricht dem in der Tabelle angegebenen Wert a_h .

2000/14/EU: Die Werte der gemessenen Gerauschemission LwA und der garantierten

Gerauschemission L_WA entsprechen den Tabellenwerten.

Konformitätsbewertungsvergehren..Annex VI

Prüfbehörde. Intertek, Cleeve Road

Leatherhead, Surrey

KT22 7SB, England

Newton Aycliffe 21/01/2011

M.Bowden

Inhaber der technischen Unterlagen

Typ	VM032	VM032+	RM032	EM032	EM032+
Schnittbreite (cm)	32	32	32	32	32
Umdrehungsgeschwindigkeit des Schneidwerks (rpm)	3,400	3,400	3,400	3,400	3,400
Leistung (kW)	1.1	1.2	1.0	900	1.0
Gemessene Geräuschemission LwA (dB(A))	95	95	95	95	95
Garantierte Geräuschemission LwA (dB(A))	96	96	96	96	96
Höhe LpA (dB(A))	80.2	80.2	80.2	80.2	80.2
Ungewisssheit KpA (dB(A))	2.5	2.5	2.5	2.5	2.5
Wert ah (dB(A))	2.08	2.08	2.08	2.08	2.08
Gewicht (Kg)	9.09	9.09	8.97	8.74	8.74
Unsicherheit Kah (m/s2)	1.5	1.5	1.5	1.5	1.5
Spannung/Hertz	230V/50Hz	230V/50Hz	230V/50Hz	230V/50Hz	230V/50Hz

Precautions a Prende

Hällare für tekniska Dokument.

Typ	VM032	VM032+	RM032	EM032	EM032+
Klippbredd (cm)	32	32	32	32	32
Varvatal på klippanordning (rpm)	3,400	3,400	3,400	3,400	3,400
Effekt (kW)	1.1	1.2	1.0	900	1.0
Uppmättljudeffekt LwA (dB(A))	95	95	95	95	95
Garanteradljudeffekt LwA (dB(A))	96	96	96	96	96
Nivå LpA (dB(A))	80.2	80.2	80.2	80.2	80.2
Osäkerhet KpA(dB(A))	2.5	2.5	2.5	2.5	2.5
Värde an(m/s2)	2.08	2.08	2.08	2.08	2.08
Vikt. (Kg)	9.09	9.09	8.97	8.74	8.74
Oviss Kah(m/s2)	1.5	1.5	1.5	1.5	1.5
Spänning/Hertz	230V/50Hz	230V/50Hz	230V/50Hz	230V/50Hz	230V/50Hz
