KÄYTTÖOHJE ROLLERMO FLYMO

Lue tämä ennen käyttöä ja säilytä myöhempää tarvetta varten RU Прочитайте перед тем, как включить

5. Tiivistysrengas x 4

7. Ruohonkerääjän kahva

8. Ruoholaatikon yläosa

9. Ruoholaatikon alaosa

10.Ruohonkerääjän läppä 11.Käyttöopas 12.Varoitusmerkit 13.Ruohonleikkurin arvokilpi 08:10 Page 3 5054856-02 Visimo Euro Kingclean.qxp:???????-01 Visimo-Easimo Euro(Cleva) 26/1/11

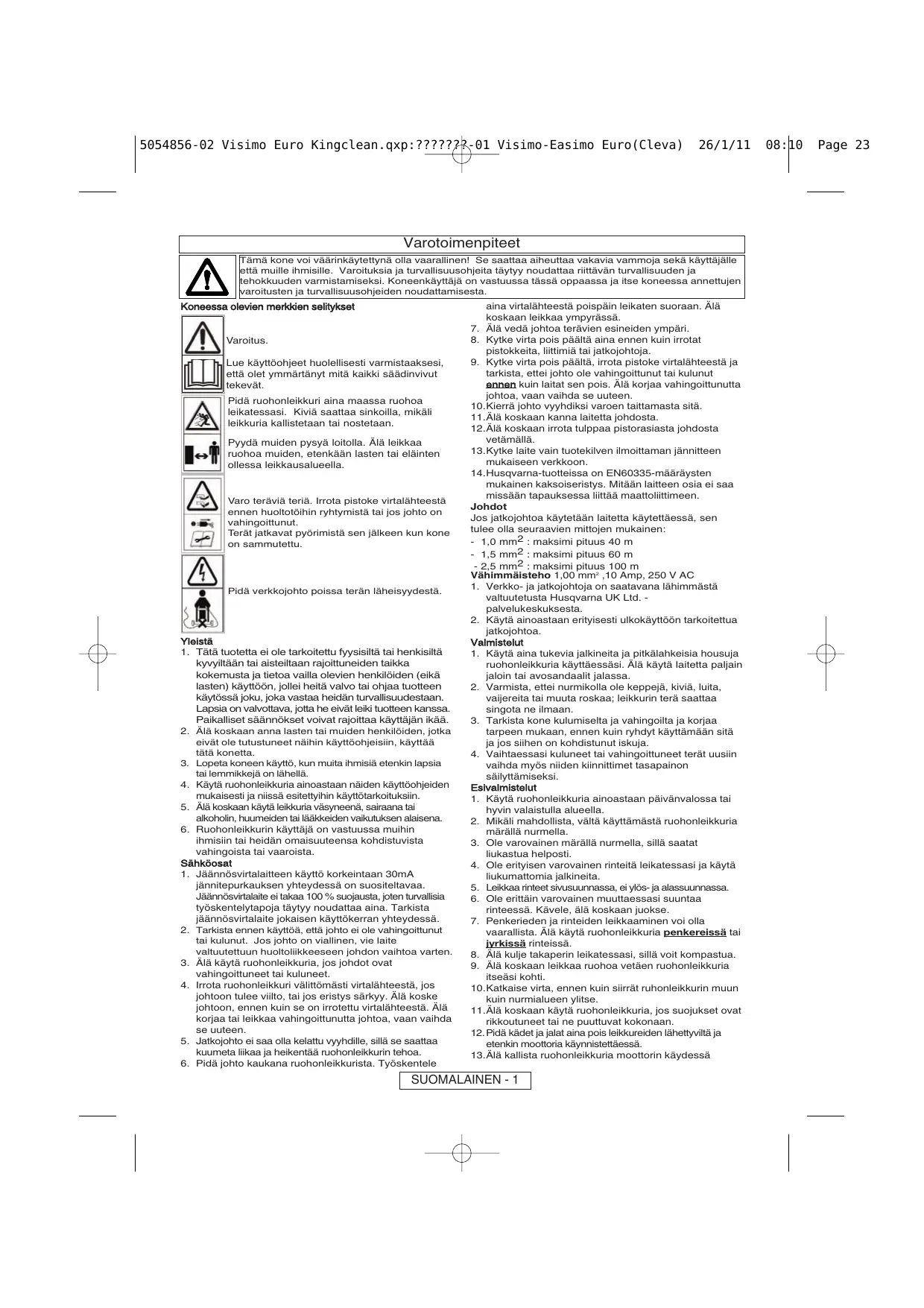

Garantert lydeffekt LWA (dB(A)) Spenning/Hertz 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz NORSK - 3 08:10 Page 22 5054856-02 Visimo Euro Kingclean.qxp:???????-01 Visimo-Easimo Euro(Cleva) 26/1/11 Varotoimenpiteet Tämä kone voi väärinkäytettynä olla vaarallinen! Se saattaa aiheuttaa vakavia vammoja sekä käyttäjälle että muille ihmisille. Varoituksia ja turvallisuusohjeita täytyy noudattaa riittävän turvallisuuden ja tehokkuuden varmistamiseksi. Koneenkäyttäjä on vastuussa tässä oppaassa ja itse koneessa annettujen varoitusten ja turvallisuusohjeiden noudattamisesta. Koneessa olevien merkkien selitykset Varoitus. Lue käyttöohjeet huolellisesti varmistaaksesi, että olet ymmärtänyt mitä kaikki säädinvivut tekevät. Pidä ruohonleikkuri aina maassa ruohoa leikatessasi. Kiviä saattaa sinkoilla, mikäli leikkuria kallistetaan tai nostetaan. Pyydä muiden pysyä loitolla. Älä leikkaa ruohoa muiden, etenkään lasten tai eläinten ollessa leikkausalueella. Varo teräviä teriä. Irrota pistoke virtalähteestä ennen huoltotöihin ryhtymistä tai jos johto on vahingoittunut. Terät jatkavat pyörimistä sen jälkeen kun kone on sammutettu. Pidä verkkojohto poissa terän läheisyydestä. Yleistä

1. Tätä tuotetta ei ole tarkoitettu fyysisiltä tai henkisiltä

kyvyiltään tai aisteiltaan rajoittuneiden taikka kokemusta ja tietoa vailla olevien henkilöiden (eikä lasten) käyttöön, jollei heitä valvo tai ohjaa tuotteen käytössä joku, joka vastaa heidän turvallisuudestaan. Lapsia on valvottava, jotta he eivät leiki tuotteen kanssa. Paikalliset säännökset voivat rajoittaa käyttäjän ikää.

2. Älä koskaan anna lasten tai muiden henkilöiden, jotka

eivät ole tutustuneet näihin käyttöohjeisiin, käyttää tätä konetta.

3. Lopeta koneen käyttö, kun muita ihmisiä etenkin lapsia

tai lemmikkejä on lähellä.

4. Käytä ruohonleikkuria ainoastaan näiden käyttöohjeiden

mukaisesti ja niissä esitettyihin käyttötarkoituksiin.

5. Älä koskaan käytä leikkuria väsyneenä, sairaana tai

alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.

6. Ruohonleikkurin käyttäjä on vastuussa muihin

ihmisiin tai heidän omaisuuteensa kohdistuvista vahingoista tai vaaroista. Sähköosat

1. Jäännösvirtalaitteen käyttö korkeintaan 30mA

jännitepurkauksen yhteydessä on suositeltavaa. Jäännösvirtalaite ei takaa 100 % suojausta, joten turvallisia työskentelytapoja täytyy noudattaa aina. Tarkista jäännösvirtalaite jokaisen käyttökerran yhteydessä.

2. Tarkista ennen käyttöä, että johto ei ole vahingoittunut

tai kulunut. Jos johto on viallinen, vie laite valtuutettuun huoltoliikkeeseen johdon vaihtoa varten.

3. Älä käytä ruohonleikkuria, jos johdot ovat

vahingoittuneet tai kuluneet.

4. Irrota ruohonleikkuri välittömästi virtalähteestä, jos

johtoon tulee viilto, tai jos eristys särkyy. Älä koske johtoon, ennen kuin se on irrotettu virtalähteestä. Älä korjaa tai leikkaa vahingoittunutta johtoa, vaan vaihda se uuteen.

5. Jatkojohto ei saa olla kelattu vyyhdille, sillä se saattaa

kuumeta liikaa ja heikentää ruohonleikkurin tehoa.

6. Pidä johto kaukana ruohonleikkurista. Työskentele

aina virtalähteestä poispäin leikaten suoraan. Älä koskaan leikkaa ympyrässä.

7. Älä vedä johtoa terävien esineiden ympäri.

8. Kytke virta pois päältä aina ennen kuin irrotat

pistokkeita, liittimiä tai jatkojohtoja.

9. Kytke virta pois päältä, irrota pistoke virtalähteestä ja

tarkista, ettei johto ole vahingoittunut tai kulunut ennen kuin laitat sen pois. Älä korjaa vahingoittunutta johtoa, vaan vaihda se uuteen. 10.Kierrä johto vyyhdiksi varoen taittamasta sitä. 11.Älä koskaan kanna laitetta johdosta. 12.Älä koskaan irrota tulppaa pistorasiasta johdosta vetämällä. 13.Kytke laite vain tuotekilven ilmoittaman jännitteen mukaiseen verkkoon. 14.Husqvarna-tuotteissa on EN60335-määräysten mukainen kaksoiseristys. Mitään laitteen osia ei saa missään tapauksessa liittää maattoliittimeen. Johdot Jos jatkojohtoa käytetään laitetta käytettäessä, sen tulee olla seuraavien mittojen mukainen: - 1,0 mm2 : maksimi pituus 40 m - 1,5 mm2 : maksimi pituus 60 m - 2,5 mm2 : maksimi pituus 100 m Vähimmäisteho 1,00 mm2 ,10 Amp, 250 V AC

1. Verkko- ja jatkojohtoja on saatavana lähimmästä

valtuutetusta Husqvarna UK Ltd. palvelukeskuksesta.

2. Käytä ainoastaan erityisesti ulkokäyttöön tarkoitettua

jatkojohtoa. Valmistelut

1. Käytä aina tukevia jalkineita ja pitkälahkeisia housuja

ruohonleikkuria käyttäessäsi. Älä käytä laitetta paljain jaloin tai avosandaalit jalassa.

2. Varmista, ettei nurmikolla ole keppejä, kiviä, luita,

vaijereita tai muuta roskaa; leikkurin terä saattaa singota ne ilmaan.

3. Tarkista kone kulumiselta ja vahingoilta ja korjaa

tarpeen mukaan, ennen kuin ryhdyt käyttämään sitä ja jos siihen on kohdistunut iskuja.

4. Vaihtaessasi kuluneet tai vahingoittuneet terät uusiin

vaihda myös niiden kiinnittimet tasapainon säilyttämiseksi. Esivalmistelut

1. Käytä ruohonleikkuria ainoastaan päivänvalossa tai

hyvin valaistulla alueella.

2. Mikäli mahdollista, vältä käyttämästä ruohonleikkuria

3. Ole varovainen märällä nurmella, sillä saatat

4. Ole erityisen varovainen rinteitä leikatessasi ja käytä

liukumattomia jalkineita.

5. Leikkaa rinteet sivusuunnassa, ei ylös- ja alassuunnassa.

6. Ole erittäin varovainen muuttaessasi suuntaa

rinteessä. Kävele, älä koskaan juokse.

7. Penkerieden ja rinteiden leikkaaminen voi olla

vaarallista. Älä käytä ruohonleikkuria penkereissä tai jyrkissä rinteissä.

8. Älä kulje takaperin leikatessasi, sillä voit kompastua.

9. Älä koskaan leikkaa ruohoa vetäen ruohonleikkuria

itseäsi kohti. 10.Katkaise virta, ennen kuin siirrät ruhonleikkurin muun kuin nurmialueen ylitse. 11.Älä koskaan käytä ruohonleikkuria, jos suojukset ovat rikkoutuneet tai ne puuttuvat kokonaan.

12. Pidä kädet ja jalat aina pois leikkureiden lähettyviltä ja

etenkin moottoria käynnistettäessä. 13.Älä kallista ruohonleikkuria moottorin käydessä SUOMALAINEN - 1 08:10 Page 23 5054856-02 Visimo Euro Kingclean.qxp:???????-01 Visimo-Easimo Euro(Cleva) 26/1/11 Varotoimenpiteet muulloin kun sitä käynnistäessäsi ja sammuttaessasi. Älä tällöinkään kallista enempää kuin on tarpeellista ja nosta ainoastaan käyttäjästä poispäin olevaa osaa. Varmista aina, että kummatkin kädet ovat ohjausasemissaan, ennen kuin lasket leikkurin takaisn maahan. 14.Älä laita käsiä ruohonpoistoaukon lähelle. 15.Älä koskaan nosta leikkuria ylös tai kanna sitä moottorin käydessä tai sen ollessa liitettynä virtalähteeseen. 16.Irrota pistoke virtalähteestä: - jos jätät leikkurin yksikseen, edes vähäksi aikaa; - ennen kuin puhdistat mitään tukoksia; - ennen kuin tarkistat tai puhdistat leikkuria tai työskentelet sen parissa; - jos osut johonkin esineeseen. Älä käytä leikkuria ennen kuin olet varma, että se on täysin turvallinen käyttää; - jos ruohonleikkuri alkaa täristä tavallista enemmän. Tarkista se välittömästi. Kova tärinä saattaa aiheuttaa henkilövahinkoja. Kunnossapito ja säilytys

1. Vaara: Älä koske pyörivään terään (teriin).

2. Varmista, että kaikki mutterit, pultit ja ruuvit ovat kireällä

varmistaaksesi, että ruohonleikkuri on turvallinen käyttää.

3. Tarkista säännöllisesti ettei kerääjässä ole kulumia.

4. Vaihda kuluneet tai vahingoittuneet osat turvallisuussyistä.

5. Käytä ainoastaan tähän ruoholeikkuriin tarkoitettuja

vaihtoteriä, terän pultteja, välilevyjä ja juoksupyörää.

6. Varo ruohonleikkuria säätäessäsi, etteivät sormesi

joudu liikkuvien terien ja ruohonleikkurin kiinteiden osien väliin.

7. Säilytä viileässä, kuivassa paikassa poissa lasten

ulottuvilta. Älä säilytä ulkona.

8. Anna laitteen jäähtyä vähintään 30 minuuttia ennen

varastoimista. Terän irrotus ja kiinnitys Sammuta, odota kunnes terä on lakannut pyörimästä ja irrota pistoke sähköverkosta ENNEN KUIN yrität irrottaa tai kiinnittää terää. Muista käsitellä terää varoen. Terävät reunat voivat aiheuttaa vahinkoa. KÄYTÄ KÄSINEITÄ. Terän irrotus R1 – terän pultti R2 - aluslaatta R3 - terä

1. Irrota terän pultti pitämällä lujasti kiinni terästä yhdellä

kädellä (käytä käsineitä) ja kierrä terän pultti auki mutteriavaimella kääntämällä vastapäivään (R).

2. Poista terän pultti, aluslaatta ja terä. (R)

3. Tarkista onko terä vahigoittunut ja puhdista tarvittaessa.

4. Jos terä on vaikea saada irti, laita ruuvimeisseli (S1)

aukkoon (S2) lukitaksesi vetopyörän ja avaa terän pultti sen jälkeen mutteriavaimella kääntämällä vastapäivään. Muista poistaa ruuvimeisseli ennen kuin yrität käynnistää ruohonleikkurin. Vaihda metallinen terä 50 käyttötunnin tai 2 vuoden jälkeen (kumpi toteutuu ensin), riippumatta terän kunnosta. Jos terä on haljennut tai muuten vahingoittunut, vaihda se uuteen. Terän kiinnitys

1. Kiinnitä terä akseliin niin, että terävät reunat osoittavat

2. Laita terän pultti aluslaatan ja terän läpi.

3. Pidä lujasti kiinni terästä yhdellä kädellä (käytä

käsineitä) ja kiristä terän pultti tiukalle mutteriavaimella. Älä kiristä liikaa. Ympäristöietoa

• Ota ympäristöasiat huomioon hävittäessäsi tuotetta.
• Mikäli tarpeen, paikalliset viranomaiset antavat hävittämistä koskevia neuvoja. Tuotteessa tai pakkauksessa oleva -merkki tarkoittaa, että tätä tuotetta ei voi hävittää talousjätteiden tavoin. Sen sijaan se täytyy viedä käsiteltäväksi asianmukaiseen sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Kun hävität tämän tuotteen asianmukaisesti, autat estämään ympäristölle ja ihmisille mahdollisesti aiheutuvia haitallisia jälkiseurauksia, joita saattaa syntyä, jos tämä tuote hävitetään väärällä tavalla. Tarkempia tietoja tämän tuotteen kierrätyksestä saat ottamalla yhteyttä paikalliseen kunnanvirastoon, kotitalouksien jätepalveluun tai liikkeeseen, josta ostit tuotteen. Suositeltavat huoltotoimenpiteet

Koneessa on hopean värinen ja musta arvokilpi. On suositeltavaa, että kone huolletaan vähintään kerran vuodessa, ja useammin jos ammattikäytössä. Takuu & takuutodistus Jos jokin osa osoittautuu vialliseksi valmistusvirheen takia takuuajan sisällä, Husqvarna UK Ltd. korjaa vian tai vaihtaa uuteen valtuutetussa huoltoliikkeessä maksutta asiakkaalle edellyttäen, että:a) viasta ilmoitetaan suoraan valtuutetulle korjaamolle; b) ostotodistus esitetään; c) vika ei johdu väärinkäytöstä, laiminlyömisestä tai käyttäjän suorittamista vääristä säädöistä; d) vika ei johdu normaalista kulumisesta; e) ruohonleikkuria ei ole huoltanut tai korjannut, purkanut tai muuten käsitellyt kukaan muu kuin Husqvarna UK Ltd. valttuuttama henkilö; f) ruohonleikkuria ei ole vuokrattu; g) ruohonleikkurin omistaa sen alkuperäinen ostaja; h) ruohonleikkuria ei ole käytetty kaupallisiin tarkoituksiin.

• Kulutuskaupan osalta noudatetaan lisäksi jälleenmyyjän ja kuluttajan välillä kuluttajasuojalain säännöksiä. Seuraavista johtuvat viat eivät kuulu takuun piiriin, joten on tärkeää, että luet Käyttöoppaassa annetut ohjeet ja ymmärrät kuinka konetta käytetään ja huolletaan: Takuu ei kata seuraavia:
• Ilmoittamatta jätetystä häiriöstä aiheutuneet viat
• Yhtäkkisestä iskusta aiheutuneet viat..
• Käyttöoppaassa annettujen ohjeiden ja suositusten laiminlyömisestä johtuvat viat.
• Vuokrakäytössä olevia ruohonleikkureita.
• Seuraavassa luetellut osat luokitellaan kuluviksi osiksi ja niiden kesto riippuu huollosta, joten ne eivät yleensä ole korvattavissa takuun puitteissa: terät ja verkkojohto.
• HUOM! Husqvarna UK Ltd. takuu ei kata sellaisia vahinkoja, jotka johtuvat suoraan tai epäsuoraan sellaisten varaosien tai lisäosien käytöstä, jotka eivät ole Husqvarna UK Ltd. valmistamia tai sen hyväksymiä tai vikoja, jotka johtuvat ruohonleikkuriin tehdyistä muutoksista. SUOMALAINEN - 2 08:10 Page 24 5054856-02 Visimo Euro Kingclean.qxp:???????-01 Visimo-Easimo Euro(Cleva) 26/1/11 Vaihto-osat Terä Viitenumero.: FLY046 Osanumero.:

EC VAATIMUSTENMUSTENMUKAISUUSVAKUUTUS Husqvarna AB, 561 82 Huskvarna, Sweden Vakuuttaa yksinvastuullisena, että saha(t): Luokitus.............................Sähkökäyttöinen ruohonleikkuri Tyyppi ............................VM032, VM032+, RM032, EM032, EM032+ Sarjan Tunnus...................Katso Tuotteen Arvokilpeä Valmistusvuos...................Katso Tuotteen Arvokilpeä vastaa seuraavien EY-direktiivien vaatimuksia: 2006/42/EC, 2004/108/EC, 2000/14/EC seuraavien yhtenäisten EU-standardien mukaisesti: EN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3 Yllä olevan tuotteen(tuotteiden) näytekappaleesta äänitetty suurin melutaso käyttäjän kohdalla vastaa taulukossa annettua tasoa. Yllä olevan tuotteen(tuotteiden) näytekappaleesta EN ISO 20643 –säädöksen mukaisesti mitattu suurin käden/käsivarren tärinätaso vastaa taulukossa annettua arvoa ah. 2000/14/EY: Mitattu äänen voimakkuuden (LWA) ja taattu äänen voimakkuuden (LWA) arvot ovat taulukossa esitettyjen mukaiset. Yhdenmukaisuuden arviointimenettelytavat................. Annex VI Notified Body................................................................ Intertek, Cleeve Road Leatherhead, Surrey KT22 7SB, England Newton Aycliffe 21/01/2011 M.Bowden Globaali T&K-päällikkö - Kävele takana Teknisten asiakirjojen hallussapitäjä Tyyppi Leikkausleveys (cm) Leikkauslaitteet pyörimisnopeus (rpm) Strøm (kW) Målt lydeffekt LWA (dB(A)) Garantert lydeffekt LWA (dB(A)) Taso LpA (dB(A)) Epävarma KpA (dB(A)) Arvo ah (dB(A)) Paino (Kg) Epätarkkuus Kah (m/s2) Jännite/Hertz VM032 3,400
